钢绞线取样规范最新标准
钢绞线取样规范最新标准一、取样目的确保所取样品能够真实反映整批钢绞线的质量特性，为后续的质量检测提供可靠依据。
二、取样原则1. 随机性：取样应保证随机性，避免人为选择。
2. 代表性：所取样品应能代表整批钢绞线的质量。
3. 完整性：取样过程中应保持样品的完整性，避免损伤。
三、取样批次1. 同一生产批次的钢绞线应视为一个取样批次。
2. 取样批次的数量应根据生产规模和钢绞线规格确定。
四、取样数量1. 每个批次的钢绞线至少应取样3根。
2. 取样数量应根据相关标准和工程要求适当增加。
五、取样方法1. 取样时应使用专用工具，避免对钢绞线造成损伤。
2. 取样点应均匀分布在整批钢绞线上，避免集中取样。
六、样品处理1. 取样后的钢绞线样品应妥善保存，避免受潮、污染。
2. 样品应标记清晰，注明取样批次、时间、地点等信息。
七、样品检测1. 样品应送至具有资质的检测机构进行检测。
2. 检测项目包括但不限于：抗拉强度、延伸率、扭转次数等。
八、结果判定1. 根据检测结果，判定钢绞线是否符合相关标准要求。
2. 如有不合格项，应重新取样并进行复检。
九、记录与报告1. 取样、检测过程应有详细记录，并形成报告。
2. 报告应包含取样信息、检测结果、判定结论等内容。
十、规范更新1. 本规范应根据国家相关标准和行业实践不断更新。
2. 使用单位应定期关注规范的更新情况，确保取样工作符合最新要求。
通过遵循上述规范，可以确保钢绞线的取样工作科学、规范，为工程质量提供有力保障。
预应力钢绞线锚夹具管取样方法
构时，需要分段施工、分段张拉和接长预 应力筋时使用，既有锚具作用(通过夹片锚 实现)，又有接长功能(通过P型锚实现)，在 张拉预应力后并永久留在砼构件中的锚具 称为连接器，要求符合工作锚具的性能指 标。
（二）、锚具、夹具和连接器
常见的锚具、夹片 QM、OVM、YM、XM夹片式锚具(或称群锚)： 适用于钢绞线，应用广泛
钢绞线 结构
1000h后 松弛率r/% 不大于
12.70 1X7 15.20
1860 1960 1570 1860 1960
184 193 220 260 274
166 174 198 234 247
对所有规格
对所有规格 60
对所有规格 1.5 2.5 4.5
3.5
70 80
（一）、预应力钢材钢绞线
概述（了解） 锚具、夹具、连接器的定义：
制作预应力构件时，锚固预应力筋的工具统称为锚具。根据 用途不同，又有如下区分： ①夹具(又称工具锚)：临时锚固预应力筋，使用后可以拆除并 能重复使用的锚具称为夹具(或称工具锚)。一般用于先张法生 产预应力构件，而临时将预应力筋锚固在固定台座上的锚具， 或用于后张法张拉预应力时，当预应力张拉完后，安装在张拉 千斤顶后面使用需要拆除的锚具均称为夹具或称工具锚。
（一）、预应力钢材钢绞线
取样方法（重点）
检测项目
表面、外形尺寸 整根钢绞线最大力源自取样数量逐盘卷取样部位
规定非比例伸长力
最大力下总伸长率 弹性模量
3根/每批,每根长 1.0m～1.1m
抗拉强度
应力松弛性能
在每（任一） 盘卷中任意一 端截取
不小于1根每合同批, 每根长2.5m
（二）、锚具、夹具和连接器
钢绞线、锚夹具、波纹管取样方法共38页
11、获得的成功越大，就越令人高兴 。野心 是使人 勤奋的 原因， 节制使 人枯萎 。 12、不问收获，只问耕耘。如同种树 ，先有 根茎， 再有枝 叶，尔 后花实 ，好好 劳动， 不要想 太多， 那样只 会使人 胆孝懒 惰，因 为不实 践，甚 至不接 触社会 ，难道 你是野 人。(名 言网) 13、不怕，不悔(虽然只有四个字，但 常看常 新。 14、我在心里默默地为每一个人祝福 。我爱 自己， 我用清 洁与节 制来珍 惜我的 身体， 我用智 慧和知 识充实 我的头 脑。 15、这世上的一切都借希望而完成。 农夫不 会播下 一粒玉 米，如 果他不 曾希望 它长成 种籽； 单身汉 不会娶 妻，如 果他不 曾希望 有小孩 ；商人 或手艺 人不会 工作， 如果他 不曾希 望因此 而有收 益。-- 马钉路 德。
61、奢侈是舒适的，否则就不是奢侈 。——CocoCha nel 62、少而好学，如日出之阳；壮而好学 ，如日 中之光 ；志而 好学， 如炳烛 之光。 ——刘 向 63、三军可夺帅也，匹夫不可夺志也。 ——孔 丘 64、人生就是学校。在那里，与其说好 的教师 是幸福 ，不如 说好的 教师是 不幸。 ——海 贝尔 65、接受挑战，就可以享受胜利的喜悦 。——杰纳勒 尔·乔治·S·巴顿
谢谢！
பைடு நூலகம்
铁路专用产品质量监督抽查检验实施细则(铁路工程预应力筋用锚具)
铁路工程预应力筋用夹片式锚具产品质量监督抽查检验实施细则1 适用范围本细则规定了铁路工程预应力筋用夹片式锚具产品质量监督抽查（以下简称“监督抽查”）检验的全部项目。
适用于铁路工程预应力筋用夹片式锚具的监督抽查检验，具体检验项目根据监督抽查计划确定。
2 检验依据TB/T 3193-2016铁路工程预应力筋用夹片式锚具、夹具和连接器3 抽样3.1 抽样方案采用一次抽样检验，根据铁路产品监督抽查计划检验内容，按照表1随机抽取一定数量的样品作为一个样本，采用（1；0）抽样方案。
表1 抽样数量及要求3.2 抽样地点可在生产企业或用户抽取。
3.3 抽样要求由国家铁路局委托的检验机构组织人员抽样，具体抽样要求按《铁路专用产品质量监督抽查管理办法》（国铁设备监〔2017〕79号）执行。
抽查的样品应是两年内生产、经生产企业检验合格且未经使用的产品。
4 检验条件4.1 检验环境条件检验环境条件按所依据的标准规定的试验条件执行。
4.2 检验用主要仪器仪表及设备检验用主要仪器仪表及设备要求见表2。
表2 检验用主要仪器仪表及设备4.3 使用现场的检测仪器仪表及设备使用现场的检测仪器仪表及设备前，应检查其是否处于正常的工作状态，是否具有计量检定/校准证书，满足规定要求方可使用。
5 检验内容及检验方法检验内容、检验方法、执行标准条款及不合格类别划分见表3。
6 检验程序6.1 检验前准备工作6.1.1 检验机构在收到检验样品后，应核查样品的封条、封签完好情况，检查样品，记录样品的外观、状态、封条有无破损及其他可能对检验结果或者综合判定产生影响的情况，对样品分别登记上册、编号，及时分配检验任务，进行检验测试。
样品的封条、封签不完好的、签字被模仿或更改的，按相应的规定进行处理。
6.1.2 检验人员应按规定的检验方法和检验条件进行检验。
产品检验的仪器设备应符合有关规定要求，并在计量检定/校准周期内正常运行。
6.1.3 对需要现场检验的产品，检验机构制定现场检验规程，并保证对同一产品的所有现场遵守相同的规程。
锚杆锚索检测规范依据
锚杆锚索检测规范依据应提供基坑支护锚杆、锚索检测报告的依据如下：1、根据《建筑基坑支护技术规程》120-2012中4.7锚杆设计和 4.8锚杆施工与检测的规定。
2、根据《预应力筋用锚具、夹具和连接器应用技术规程》(85-2010) 5进场验收的5.0.3和5.0.14条的预应力筋锚具、夹具与连接器取样规定一、《建筑基坑支护技术规程》120-2012。
2.1术语2.1.14锚杆anchor由杆体（钢绞线、普通钢筋、热处理钢筋或钢管）、注浆形成的固结体、锚具、套管、连接器所组成的一端与支护结构构件连接，另一端锚固在稳定岩土体内的受拉杆件。
杆体采用钢绞线时，亦可称为锚索。
4.7锚杆设计4.7.1锚杆的应用应符合下列规定：1锚拉结构宜采用钢绞线锚杆；当设计的锚杆抗拔承载力较低时，也可采用普通钢筋锚杆；当环境保护不允许在支护结构使用功能完成后锚杆杆体滞留于基坑周边地层内时，应采用可拆芯钢绞线锚杆；2在易塌孔的疏松或稍密的砂土、碎石土、粉土层，高液性指数的饱和粘性土层，高水压力的各类土层中，钢绞线锚杆、普通钢筋锚杆宜接纳套管护壁成孔工艺；3锚杆注浆宜接纳二次压力注浆工艺；4锚杆锚固段不宜设置在淤泥、淤泥质土、泥炭、泥炭质土及松散填土层内；5在复杂地质条件下，应通过现场试验确定锚杆的适用性。
4.7.9钢绞线锚杆、普通钢筋锚杆的构造应符合下列规定：5锚杆杆体用钢绞线应符合现行国家标准《预应力混凝土用钢绞线》GB/T5224的有关规定；6普通钢筋锚杆的杆体宜选用HRB335、HRB400级螺纹钢筋；7应沿锚杆杆体全长设置定位支架；定位支架应能使相邻定位支架中点处锚杆杆体的注浆固结体保护层厚度不小于10mm，定位支架的间距宜按照锚杆杆体的组装刚度确定，对自在段宜取1.5m～2.0m；对锚固段宜取1.0m～1.5m；定位支架应能使各根钢绞线彼此星散；8钢绞线用锚具应符合现行国家标准gb t 2007《预应力筋用锚具、夹具和连接器》GB/T的规定；4.8锚杆施工与检测4.8.7预应力锚杆张拉锁定时应符合下列要求：1当锚杆固结体的强度达到设计强度的75%且不小于15MPa后，方可进行锚杆的张拉锁定；2拉力型钢绞线锚杆宜接纳钢绞线束整体张拉锁定的办法；3锚杆锁定前，应按表4.8.8的张拉值进行锚杆预张拉；锚杆张拉应平缓加载，加载速度不宜大于0.1Nk/min,此处，Nk为锚杆轴向拉力标准值；在张拉值下的锚杆位移和压力表压力应保持稳定当锚头位移不稳定时，应判定此根锚杆不合格；4锁定时的锚杆拉力应考虑锁定过程的预应力损失量；预应力损失量宜通过对锁定前、后锚杆拉力的测试确定；缺少测试数据时，锁定时的锚杆拉力可取锁定值的1.1倍～1.15倍；5锚杆锁定尚应考虑相邻锚杆张拉锁定引起的预应力损失，当锚杆预应力损失严重时，应进行再次锁定；锚杆出现锚头松弛、脱落、锚具失效等情况时，应及时进行修复并对其进行再次锁定；6当锚杆需要再次张拉锁定时，锚具外杆体的长度和完好程度应满足张拉要求。

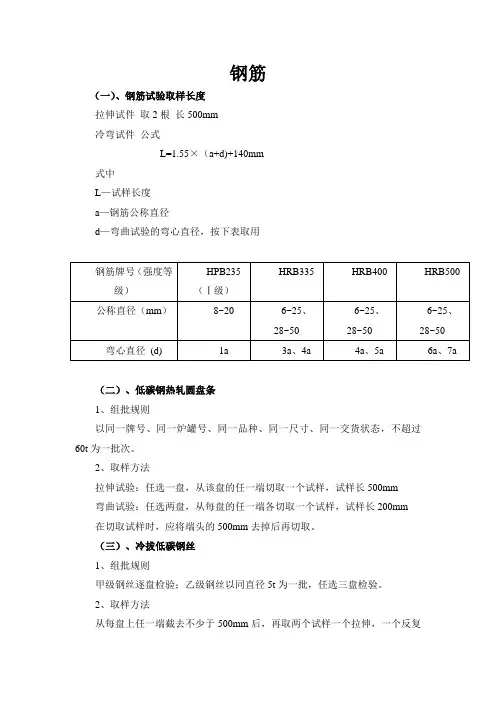

钢筋和钢绞线取样方法
钢筋（一）、钢筋试验取样长度拉伸试件取2根长500mm冷弯试件公式L=1.55×（a+d)+140mm 式中L—试样长度a—钢筋公称直径d—弯曲试验的弯心直径，按下表取用钢筋牌号（强度等级）HPB235（Ⅰ级）HRB335 HRB400 HRB500公称直径（mm）8~20 6~25、28~506~25、28~506~25、28~50弯心直径(d) 1a 3a、4a 4a、5a 6a、7a（二）、低碳钢热轧圆盘条1、组批规则以同一牌号、同一炉罐号、同一品种、同一尺寸、同一交货状态，不超过60t为一批次。
2、取样方法拉伸试验：任选一盘，从该盘的任一端切取一个试样，试样长500mm弯曲试验：任选两盘，从每盘的任一端各切取一个试样，试样长200mm在切取试样时，应将端头的500mm去掉后再切取。
（三）、冷拔低碳钢丝1、组批规则甲级钢丝逐盘检验；乙级钢丝以同直径5t为一批，任选三盘检验。
2、取样方法从每盘上任一端截去不少于500mm后，再取两个试样一个拉伸，一个反复弯曲。
拉伸试样长500mm，反复弯曲试样长200mm。
（四）、冷轧带肋钢筋1、冷轧带肋钢筋力学性能和工艺性能应逐盘检验，从每盘任一端截去500mm以后，取两个试样，拉伸试样长500mm，冷弯试样长200mm。
2、对成捆供应的550级冷轧带肋钢筋，应逐捆检验，从每捆中同一根钢筋上截取两个试样，其中拉伸长500mm，冷弯长250mm。
如果检验结果有一项达不到标准规定，应从该捆钢筋中取双倍试样复验。
（五）、钢筋焊接接头的取样取样规定依据《钢筋焊接及验收规程》JTG18—20031、钢筋闪光对焊接头取样规定a在同一台班内，由同一焊工完成的300个同牌号、同直径钢筋焊接接头应作为一批。
当同一台班内焊接的接头数量较少，可在一周之内累计计算，累计仍不足300个接头应按一批计算；b力学性能检验时，应从每批接头中随机切取6个试件，其中3个做拉伸试验，3个做弯曲试验；c焊接等长的预应力钢筋（包括螺丝端杆与钢筋）时，可按生产时同等条件下制作模拟试件；d螺丝端杆接头可只做拉伸试验；e封闭环式箍筋闪光对焊接头以600个同牌号、同规格的接头为一批只做拉伸试验；f当模拟试件试验结果不符合要求时，应进行复验，复验应从现场焊接接头中切取，其数量和要求与初始试验相同。
