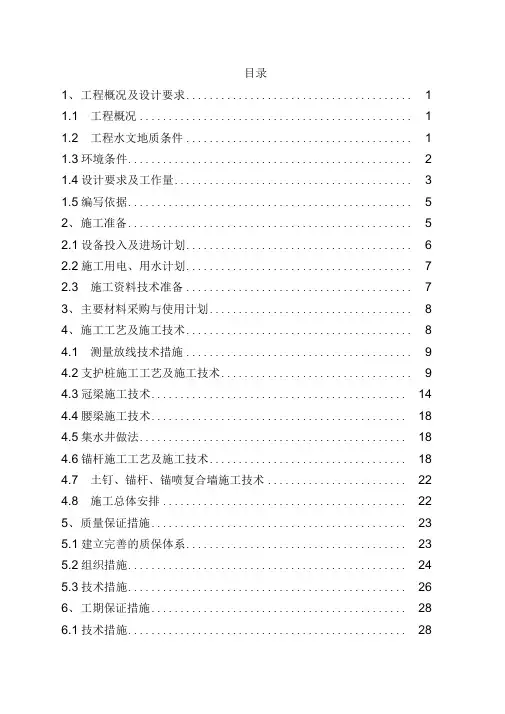

目录

1、工程概况及设计要求 (1)

1.1 工程概况 (1)

1.2 工程水文地质条件 (1)

1.3环境条件 (2)

1.4设计要求及工作量 (3)

1.5 编写依据 (5)

2、施工准备 (5)

2.1 设备投入及进场计划 (6)

2.2 施工用电、用水计划 (7)

2.3 施工资料技术准备 (7)

3、主要材料采购与使用计划 (8)

4、施工工艺及施工技术 (8)

4.1 测量放线技术措施 (9)

4.2支护桩施工工艺及施工技术 (9)

4.3冠梁施工技术 (14)

4.4腰梁施工技术 (18)

4.5集水井做法 (18)

4.6锚杆施工工艺及施工技术 (18)

4.7 土钉、锚杆、锚喷复合墙施工技术 (22)

4.8 施工总体安排 (22)

5、质量保证措施 (23)

5.1建立完善的质保体系 (23)

5.2组织措施 (24)

5.3技术措施 (26)

6、工期保证措施.......................................

28

6.1技术措施 (28)

6.2组织措施 (28)

7、安全文明生产措施...................................

29

7.1 安全生产措施 (29)

7.2文明施工措施 (32)

7.3创建文明工地措施 (33)

8、环境保护措施 (34)

8.1 施工噪音 (34)

8.2污水排放 (34)

8.3夜间施工 (34)

8.4 施工对环境的影响 (34)

1、工程概况及设计要求

1.1 工程概况

市公安局11 号楼由市房产经营公司开发建设，工程场区位于市南区，肥城路以南，泗水路以东。拟建物为1 幢4 层办公楼，建筑设计室坪土0.00=15.5m ，基底标高10.5〜11.7m 。

场区地面整体较平坦，从场区周边环境看南侧距原有建筑约9

米，有一定放坡空间；西侧距泗水路约2.5 米，北侧紧靠肥城路，东侧紧接原6 层办公楼，均没有放坡空间。原办公楼采用条形基础，坐落于强风化花岗岩，北侧埋深3.35 米，西侧埋深1.65 米。

1.2 工程、水文地质条件

1.2.1 地形地貌

场区地貌成因类型为低缓山丘，后经人工改造整平，场区地形整体平坦，现状地面标高14.80 〜15.73 m 。

1.2.2 工程地质条件场区岩土层层序清晰、地层结构较简单，基岩面较平缓，主要地层情况简述如下：

第(1)层：杂填土，广泛分布，层厚：0.80 〜1.90 m 。杂色，稍湿，稍密。以回填建筑垃圾为主，含少量粘性土及20% 粗砂。

第( 1 6)层：强风化花岗岩，广泛分布，粗粒结构，块状构造，风化较强烈，层厚1.1 〜5.4 m ，f ak=1000kPa

第(17) 层：中风化花岗岩，广泛分布，粗粒结构，块状构造，岩体较破碎，岩芯为碎块〜块状。最大揭露层厚3.9 m ，f ak=2500kPa 。

第(18)层：微风化花岗岩，广泛分布，粗粒结构，块状构造, 裂隙较少发育, 岩芯为短柱状。最大揭露层厚2.7 m ，

f ak=5000kPa

1.2.3 水文地质条件

场区地下水类型主要为和基岩裂隙水，大气降水是场区地下水

的主要补给来源，地下水稳定水位埋深 1.2〜4.1m。地下水年变

幅约1〜2m。

1.3 环境条件

基坑周长约133.6m ，最大深度4.8m 。基坑北侧为肥城路，西侧为泗水路，东侧为2层楼梯和6层办公室，南侧为5层办公楼。

1.4 设计要求及工作量

市公安局11 号楼改扩建基坑支护工程，根据勘察测绘研究院设计，根据周围环境、地基基础条件等划分6 个支护单元，该工程1 单元采用自然放坡，2 单元采用锚杆支护，3、4 单元采用人工

挖孔加锚杆支护结构，5、6 单元采用土钉墙支护。

安全等级及使用期限：本基坑支护安全等级为二级，基坑正常使用期限1、2、3 单元为永久支护，其余各单元为六个月。

1.4.1 主要设计参数

1)1 单元采用自然放坡，坡度值1 ：0.3 ，坡面挂网喷射砼护面，面层厚度80 mm；

2 ) 2 单元采用锚杆支护

具体参数：

第一道锚杆：MG1杆体类型2巾20 ,有效长度11000mm, 自由端长度

6000mm, 锚固段长度5000mm, 锚固体直径130mm ；预应力锁定值

150KN 。

第二道锚杆：MG2 杆体类型2巾20，有效长度11000mm, 自由端长度6000mm, 锚固段长度5000mm, 锚固体直径130mm ；预应力锁定值

120KN 。

腰梁( YL )

钢筋混凝土喷射梁，砼强度等级为C30 ;

YL 高300mm，上口宽240mm，下口宽300 mm。

钢筋：4①20 ,$8200 ;水泥：POR32.5 普通硅酸盐；

3) 3单元采用人工挖孔桩加锚杆支护结构

具体参数：

第一道锚杆：MG1杆体类型1巾20 ,有效长度8500mm

自由端长度5000mm ，锚固段长度3500mm ，锚固体直径130mm ;承载力设计值100KN，预应力锁定值70KN

人工挖孔桩(支护桩)

腰梁(YL)

钢筋混凝土喷射梁，砼强度等级为C30 ;

YL 高300mm，上口宽240mm，下口宽300 mm。

钢筋：4①20 ,$8200 ;水泥：POR32.5 普通硅酸盐。

注：主要分布在3- 3、4-4剖面处。

4) 4单元采用人工挖孔桩加锚杆支护结构

具体参数：

第一道锚杆：MG1杆体类型2巾20 ,有效长度11000mm

自由端长度6000mm ，锚固段长度5000mm ，锚固体直径130mm ;承载力设计值210KN，预应力锁定值120KN。

人工挖孔桩(支护桩)
