烽火HGU光猫手动配置业务手册V3

烽火交换机简单配置说明

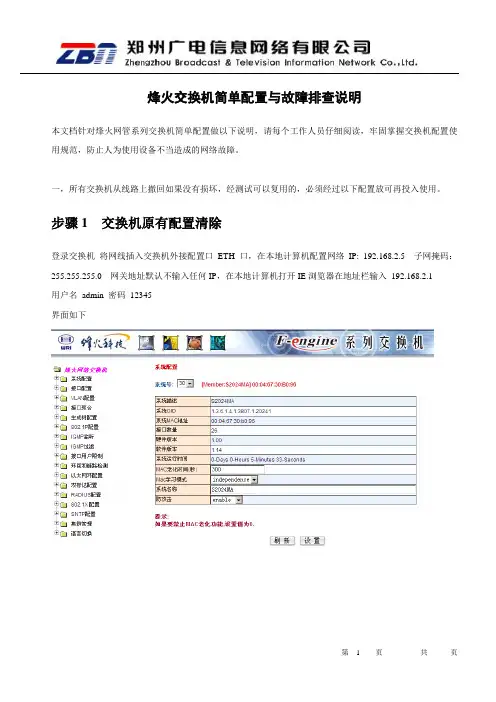

烽火交换机简单配置与故障排查说明本文档针对烽火网管系列交换机简单配置做以下说明，请每个工作人员仔细阅读，牢固掌握交换机配置使用规范，防止人为使用设备不当造成的网络故障。

一，所有交换机从线路上撤回如果没有损坏，经测试可以复用的，必须经过以下配置放可再投入使用。

步骤1 交换机原有配置清除登录交换机将网线插入交换机外接配置口ETH口，在本地计算机配置网络IP: 192.168.2.5 子网掩码：255.255.255.0 网关地址默认不输入任何IP，在本地计算机打开IE浏览器在地址栏输入192.168.2.1用户名admin 密码12345界面如下选择左边配置选项系统配置－系统重启－最后选项（rebootToFactoryDault）选择设置系统充气后便还愿为出厂设置。

步骤2 重新再配置交换机－隔离端口首先按原有方式进入交换机配置界面，配置端口隔离Pvlan选择左边配置VLAN配置－私有VLAN配置在pvlan号输入1 除了1口上联口保持－状态其他端口均点选为| 状态如图然后选择设置设备完成后状态如上图，然后保存设置选择系统配置保存配置选择SA VE 后点选设置完毕。

步骤3 加入到小区任何地方，在系统上均要写入楼号单元层等信息。

选择－系统配置－系统信息，在系统名称里如上图写入交换机所在位置信息，写入后点选设置设置完毕后，选择保存配置选择SA VE 点选设置完毕。

二．更换小区主节点交换机配置说明所有小区主节点交换机均配置有管理IP地址，所有更换行为均要通知宽带部63313048 或63313028，新换交换机均要配置原有管理IP地址方可更换。

更换后经专家座席确认管理地址生效后放可离开工作现场。

按上述方法进入交换机管理界面，在系统配置－网络配置中按照上图方法写入相应的管理IP 和网关，写入后点选设置生效。

每个主节点为主管理交换机，相应配置角色为命令行交换机，配置方法如下图在集群管理－全局配置角色选择命令交换机选择确认后选设置生效，然后保存设置，完毕。

北京联通烽火光猫说明书

北京联通烽火光猫说明书一、引言北京联通烽火光猫是一种网络设备，用于联通宽带接入、宽带路由和数据交换等功能。

本说明书将详细介绍烽火光猫的使用方法、注意事项以及故障处理等内容，帮助用户正确使用和维护设备。

二、烽火光猫的基本功能1. 宽带接入：烽火光猫可以实现宽带接入功能，使用户可以通过光纤或电缆等方式接入互联网。

2. 宽带路由：烽火光猫支持路由功能，可以将接入的宽带信号转发给多台设备，实现多用户共享网络资源。

3. 数据交换：烽火光猫支持数据交换功能，可以实现设备之间的数据传输和通信。

三、烽火光猫的安装步骤1. 确定接入方式：根据网络提供商的要求，确定烽火光猫的接入方式，包括光纤接入、电缆接入等。

2. 连接电源：将烽火光猫的电源线插入电源插座，并确保电源线连接牢固。

3. 连接网络线：将网络线连接到烽火光猫的WAN口或LAN口，确保连接牢固且端口对应正确。

4. 开机启动：将电源线插入烽火光猫后，按下电源开关，等待设备启动完成。

四、烽火光猫的使用方法1. 登录管理界面：使用电脑或手机等设备连接烽火光猫的WLAN，打开浏览器，输入默认IP地址（如192.168.1.1）进入管理界面。

2. 设置网络参数：在管理界面中，根据网络提供商提供的信息，设置宽带接入方式、账号密码等参数。

3. 安全设置：为了保护网络安全，可以设置烽火光猫的登录密码、WiFi密码等，避免未经授权的用户访问。

4. 路由配置：根据需要，可以进行路由配置，包括端口映射、IP过滤等功能，以满足特定的网络需求。

五、烽火光猫的注意事项1. 安全防护：烽火光猫的管理界面包含重要的网络设置和信息，应定期更改管理密码，确保网络安全。

2. 网络稳定：确保烽火光猫的电源和网络线连接正常，避免频繁断电或断网，以保证网络稳定性。

3. 故障处理：在遇到网络故障时，可以尝试重启烽火光猫和相关设备，如问题仍未解决，可以联系网络提供商寻求帮助。

六、烽火光猫的常见故障及解决方法1. 无法上网：检查网络线是否连接正常，尝试重启烽火光猫和相关设备，如问题仍未解决，联系网络提供商进行故障排查。

华为OLT配置HGU 技术指导书

华为OLT配置HGU 技术指导书文档摘要：HGU在华为OLT上的配置,注册以及简单的单播和组播的业务一、登陆OLT使用telnet登陆：telnet 182.125.101.108User: huaweiPassword:huawei123进入配置模式HuaWeiGpon>enableHuaWeiGpon#config二、配置模板（1）建立srvprofile模板Srvprofile模板：相当于中兴OLT的ONU type，可以设置ONU有几个uni口，几个语音pots口等，在建立模板之前我们可以先查看其他人在OLT上建立好的模板，如果没有你想要的模板再自己创建。

查看已有srvprofile模板：HuaWeiGpon(config)#display ont-srvprofile gpon allHuaWeiGpon(config)#display ont-srvprofile gpon profile-id 1 查看具体模板创建srvprofile模板：HuaWeiGpon(config)#ont-srvprofile gpon profile-id 19HuaWeiGpon(config-gpon-srvprofile-19)#ont-port eth 4 pos 2//设置ont有几个uni口HuaWeiGpon(config-gpon-srvprofile-19)#port vlan eth 1 2100//划分ont的端口VLANHuaWeiGpon(config-gpon-srvprofile-19)#commit（2）建立DBA模板HuaWeiGpon(config)#dba-profile add profile-id 40 ? type1 fix 102400(绑定固定带宽100M)---------------------------------------------Command of config Mode:---------------------------------------------profile-name DBA profile nametype1 Fixed bandwidthtype2 Assured bandwidthtype3 Assured bandwidth, Maximum bandwidthtype4 Maximum bandwidthtype5 Fixed bandwidth, Assured bandwidth, Maximum bandwidth可以看到DBA模板有5中type：type1：只绑定固定带宽type2：只绑定保证带宽type3：绑定保证带宽和最大带宽type4：只绑定最大带宽type5：绑定固定带宽、保证带宽、最大带宽（3）建立lineprofile模板Lineprofile模板：创建tcont，gemport，并且绑定DBA模板（带宽）查看lineprofile模板：HuaWeiGpon(config)#display ont-lineprofile gpon allHuaWeiGpon(config)#display ont-lineprofile gpon profile-id 2//查看具体模板信息修改已有的lineprofile模板，把需要的vlan加入模板中：HuaWeiGpon(config)#ont-lineprofile gpon profile-id 25HuaWeiGpon(config-gpon-lineprofile-25)#gem mapping 1 6 vlan 1007//1指的是gem index，0指的是mapping index，一个模板中只能有一个gem index HuaWeiGpon(config-gpon-lineprofile-25)#commit创建lineprofile模板：HuaWeiGpon(config)#ont-lineprofile-gpon profile-id 20HuaWeiGpon(config-gpon-lineprofile-25)#tcont 1 dba-profile-id 20//添加tcont绑定dbaHuaWeiGpon(config-gpon-lineprofile-25)#gem add 1 eth tcont 1//将tcont与gem port 1绑定HuaWeiGpon(config-gpon-lineprofile-25)#gem mapping 1 0 vlan 1003//gem mapping 添加vlan 1 0指的是1号tcont，vlan序号HuaWeiGpon(config-gpon-lineprofile-25)#gem mapping 1 1 vlan 1004//gem mapping 添加vlanHuaWeiGpon(config-gpon-lineprofile-25)#gem mapping 1 2 vlan 2008//gem mapping 添加vlanHuaWeiGpon(config-gpon-lineprofile-25)#commit 注意要存储一个gemport对应一个FE口，hgu只有一个虚端口，所以所有mapping只能都加到一个gemport中（4）注册ONT查看未注册ont：HuaWeiGpon(config)#display ont autofind all注册ont：HuaWeiGpon(config)##interface gpon 0/1//进入1号pon板HuaWeiGpon(config-if-gpon-0/1)#ont confirm 1 (ontid 14) sn-auth 4857544365778904 omci ont-lineprofile-id 20 ont-srvprofile-id 20//1为pon口修改ont绑定的模板：HuaWeiGpon(config-if-gpon-0/1)#ont modify 1 7 ont-lineprofile-id 5 ?//2号pon口7号ONU 修改为ont-lineprofile-id 5删除ont：如果一个ont创建了service-port，要删除这个ont，必须先删除掉这个ont上所有的service-portHuaWeiGpon(config-if-gpon-0/1)#ont delete 1 8//删除2号pon口8号ont（5）vlan加入上联口和虚口HuaWeiGpon(config)#vlan 1003 smart//建立vlan 1003HuaWeiGpon(config)#port vlan 1003 0/7 0//将vlan加入上联口1创建service-port（单播）：HuaWeiGpon(config)#service-port vlan 2510 gpon 0/1/1 ont 2 gemport 1 multi-service user-vlan 2510//vlan 加入ont pon 与gemport绑定，其中gpon 0/1/0 指的分别是机框，1号槽位，1号pon 口删除service-port：如果一个ont创建了service-port，要删除这个ont，必须先删除掉这个ont上所有的service-portHuaWeiGpon(config)#undo service-port port 0/1/0 ont 9 gemport 1 user-vlan 1003//删除1号槽位1号pon口9号ONU gemport1中的1003 vlanHuaWeiGpon(config)#undo service-port all//删除所有的olt上所有的service-port（6）组播配置创建业务vlanHuaWeiGpon (config)#vlan 2008 smart上联口加入业务vlanHuaWeiGpon (config)#port vlan 2008 0/7 2//上联口7号板卡2号上联口加入组播vlan创建组播vlanHuaWeiGpon (config)#multicast-vlan 2008//创建组播vlanHuaWeiGpon (config)#multicast-vlan 2008HuaWeiGpon (config-mvlan 2008)#igmp mode proxy//配置olt igmp modeHuaWeiGpon (config-mvlan 2008)#igmp version v2//配置olt igmp versionHuaWeiGpon (config-mvlan 2008)#igmp program add ip 229.1.1.1//建立组播源HuaWeiGpon (config-mvlan 2008)#igmp program add batch 229.1.1.1 to-ip 229.1.1.10//建立一个范围的组播源绑定组播vlan与上联口HuaWeiGpon (config-mvlan 2008)#igmp default uplink-port 0/7/2创建service-portHuaWeiGpon(config)#service-port vlan 2008 gpon 0/1/1 ont 2 gemport 1 multi-serviceuser-vlan 2008//Pon 口、ONT加入vlan（与单播相同）Service-port 加入igmpHuaWeiGpon(config)#display service-port all//查看service-port的indexHuaWeiGpon (config-btv)#igmp user add service-port 100//将单播vlan的index加入到组播中配置组播vlan memberHuaWeiGpon (config)#multicast-vlan 2008HuaWeiGpon (config-mvlan 2008)#igmp multicast-vlan member service-port 100配置ont端口组播vlanHuaWeiGpon (config-gpon-srvprofile-20)#port multicast-vlan eth 1 2008设置ont的组播模式HuaWeiGpon (config-if-gpon-0/1)#ont multicast-mode 3 1 igmp-snooping（7）QOS增加一个ont的流分类规则，precedenceHuaWeiGpon (config)#classification 88HuaWeiGpon (config-classification-profile-88)#rule add precedence 1 queue-mapped 3 ethernet prioritymark 7 condition-num 1绑定QOS规则到ont-srvprofileHuaWeiGpon (config-gpon-srvprofile-20)#port classification eth 1 profile-id 88将traffic table绑定到虚端口上HuaWeiGpon (config)#service-port vlan 1500 gpon 0/2/3 ont 1 multi-service user-vlan 1500 inbound traffic-table index 13 outbound traffic-table index 13。

烽火网管基本操作(精品文档)

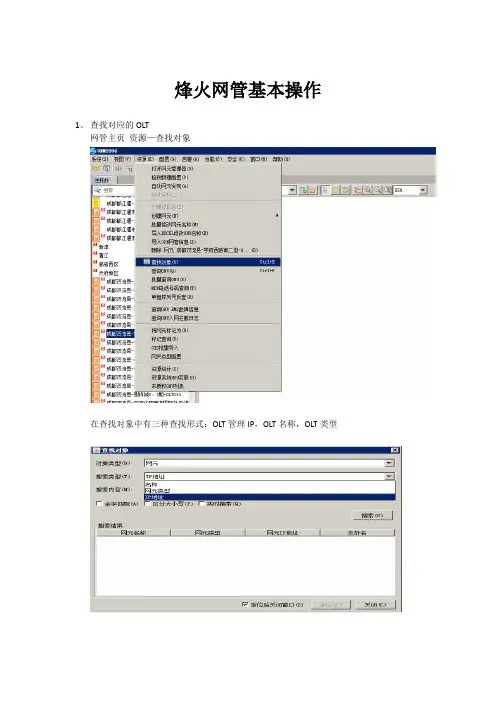

烽火网管基本操作
1、查找对应的OLT
网管主页资源—查找对象
在查找对象中有三种查找形式：OLT管理IP，OLT名称，OLT类型
2、查找对应的光猫
网管主页资源—查询ONU
在查询ONU有三种形式可查询：逻辑标识（209工单），密码（209工单去掉20），物理地址（光猫的SN码）
查到此ONU后右键选择定位到ONU列表
3、查询告警
告警分为当前告警和历史告警
查看ONU的告警：找到对应的ONU，右键选中当前告警/历史告警
查看端口的告警：找到对应的槽位和pon口，右键选中当前告警/历史告警
4、查看ONU的光功率
方法一：选中ONU，右键选中业务配置—光模块参数信息
方法二：选中ONU，点击右下角查看详情
选择ONU状态回调信息—光模块参数信息
OLT脱管告警
在网管主页面，右上角处红色灯旁显示数字为脱管OLT的数量，点击此红灯，能查看当前脱管的OLT信息。

烽火光设备(GF155 622-03B)操作手册

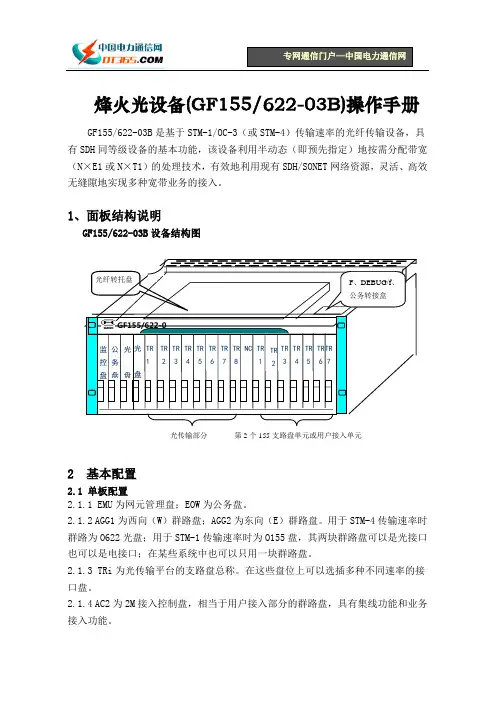

烽火光设备(GF155/622-03B)操作手册GF155/622-03B是基于STM-1/OC-3（或STM-4）传输速率的光纤传输设备，具有SDH同等级设备的基本功能，该设备利用半动态（即预先指定）地按需分配带宽（N×E1或N×T1）的处理技术，有效地利用现有SDH/SONET网络资源，灵活、高效无缝隙地实现多种宽带业务的接入。

1、面板结构说明GF155/622-03B设备结构图GF155/622-03B光传输部分第2个155支路盘单元或用户接入单元2 基本配置2.1 单板配置2.1.1 EMU为网元管理盘；EOW为公务盘。

2.1.2 AGG1为西向（W）群路盘；AGG2为东向（E）群路盘。

用于STM-4传输速率时群路为O622光盘；用于STM-1传输速率时为O155盘，其两块群路盘可以是光接口也可以是电接口；在某些系统中也可以只用一块群路盘。

2.1.3 TRi为光传输平台的支路盘总称。

在这些盘位上可以选插多种不同速率的接口盘。

2.1.4 AC2为2M接入控制盘，相当于用户接入部分的群路盘，具有集线功能和业务接入功能。

2.1.5 SIFi为话音、数据等业务接口盘的总称。

在这些盘位上可以选插多种不同业务的接口机盘。

2.1.6 PWRR为带铃流的电源盘，它有多种装配方式，用户可根据工程业务容量的要求，选定合适的电源盘装配形式。

PWR为不带铃流的电源盘。

2.1.7 NC为空盘位，出厂时加装假面板。

下表为GF155/622-03B传输部分机盘配置表2.2 最大配置IBAS 130（GF155/622-03B/C ）单子架具有2×STM-4+4×STM-1容量，设备可接入2个STM-4+252个E1/T1标准接口、或2个STM-4+4个STM-1标准接口或上述接口的若干组合。

提供STM-4/1基于G.652光纤的全系列光接口，包括I-4、S-4.1、L4.1、L4.2光接口、I-1、S-1.1、L1.1、L1.2光接口，通过EDFA 可提供V-4.2、U4.2或V-1.2、U1.2光接口，满足各种传输距离的要求。

烽火光猫HGU修改VLAN(截图版)

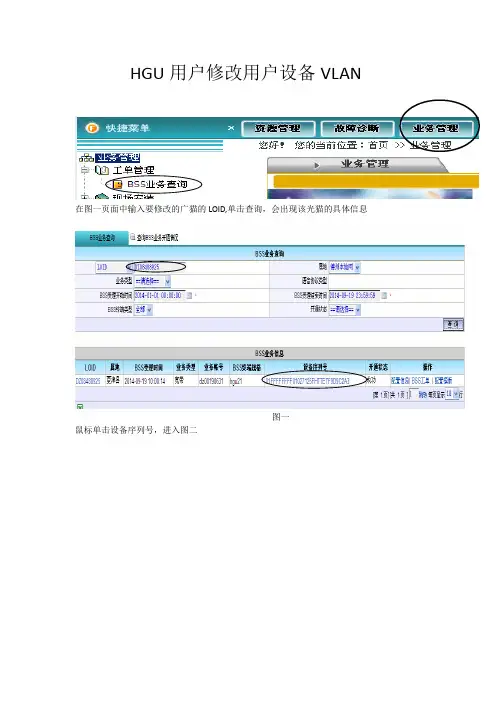

HGU用户修改用户设备VLAN 在图一页面中输入要修改的广猫的LOID,单击查询，会出现该光猫的具体信息
图一
鼠标单击设备序列号，进入图二
图二
检验设备交互状态，显示交互正常，说明设备在线，可以修改
复制设备序列号，单击配置管理——参数实例管理——参数实例管理，把序列号黏贴到如图三所示地方，单击查询，出现图四
图三
选中设备，点击确定，出现图五
图四
图五
点击获取，进入图六，点击WANDevice图标，出现图七
图六
点开+号，进入图八
图七单击1图标，进入图九
图八点开+号，进入图十
图九
单击如图所示位置，出现图十一
图十点开+号
图十一点开1所示
图十二
单击如图所示点击获取参数
此处参数值即为HGU管理内层VLAN 50。

业务VLAN 在图十二处点击2，依次点开即可在参数值地方看到业务内层VLAN .如需修改，在参数值处输入需要修改的VLAN ,点击配置参数值即可。

需要注意的是，必须光猫注册成功且在线的时候VLAN 才可修改成功。

即能交互正常即可。

烽火GPON开通指导手册(个人总结版)

烽火GPON开通指导手册一、OLT开通 (2)1、现场配置OLT的管理VLAN (2)2、网管上添加网元 (2)1）进入编辑模式 (3)2）添加逻辑域 (3)3）添加AN5516-01 系统 (4)4）增加模块 (5)5）检测物理配置 (6)6）卡授权 (6)7）校时 (7)8)设置告警接收地址 (8)9）时间管理配置 (9)二、ONU开通步骤 (10)1）配置局端VLAN（新增SVLAN时） (10)2）配置QINQ模板（双层VLAN情况） (11)3）ONU授权 (12)4）修改ONU名称 (13)5）配置ONU带宽 (15)6）ONU端口业务配置 (17)三、ONU开通（语音业务） (18)1）局端VLAN（新增VLAN时） (18)2）NGN上联接口配置 (19)3）NGN上联用户数据配置 (20)4）GPON业务带宽配置 (21)5）ONU业务配置 (21)四、开通后配置和通道检查（命令行） (22)1）登陆GC4B盘和ONU方法 (22)2）检查ONU配置（ONU上） (23)3）检查ONU配置（GC4B盘上） (24)4）检查ONU配置（主控盘HSWA上） (24)五、开通后通道检查（网管） (24)1）ONU上学习MAC地址情况： (24)2）OLT上学习MAC地址： (25)六、告警 (26)1）常见告警 (26)2）告警屏蔽 (26)七、定期备份 (27)1）OLT配置备份 (27)A）打开WFTP软件 (28)B）从网管导出配置 (28)2）数据库备份 (29)附：一、烽火GPON设备介绍： (30)二、小技巧： (30)1、ONU查询 (30)2、导入网管配置方法： (32)1）进入编辑模式 (32)2）导入配置数据 (32)一、OLT开通1、现场配置OLT的管理VLAN串口命令行设置管理vlan的命令：GEPON //第一层用户名GEPON //第一层密码EN //第一层用户名GEPON //第一层用户名cd device //进入device目录下set uplink port 19:1 enable //打开19槽第一口set uplink port 19:1 auto_negotiation enable //打开自协商功能cd service //进入service目录下set manage vlan name manage vid 3000 inputport 19:1 tagged//配置管理VLAN和上联端口set manage vlan name manage ip 172.28.76.2/22 172.28.76.1//配置管理IP、掩码和网关cd .. //退到根目录下set debugip 192.168.1.1 mask 255.255.255.0//设置本地EMS口IP(用于本地接网管管理)hostname ZJQXTZ_OLT1 //修改系统名称SAVE //保存到此配置完成，命令的详细解释请看附件：5516-01上网管命令行.doc2、网管上添加网元1）进入编辑模式点击快捷图标，点击后图标周围有蓝框：2）添加逻辑域增加逻辑域可以方便进行区域管理，可以分权分域管理，不同用户管理不同的区域。

烽火交换机速配手册

S2000M (config-system) #gateway 192.168.1.254 【注意：网关需要位于由系统ip地址与掩码所指定的子网内，否则设置不会成功】
➢ 改变管理vlan：
S2000M (config-system) #management vlan 2
2 / 48
【本命令修改系统的管理vlan，当修改管理vlan后，以前配置的ip地址、网关就将会在新的vlan上生效】 ➢ 配置系统周期发送arp请求：
（假设希望将IP地址改为10.18.31.44）以交换机的原有IP登录后，进入系统配置中的网络配置子目录，配置新地址后点击Apply即可，下面是web配置图：
4 / 48
图1 注意事项： 1．在web网管下修改IP地址后，因为交换机的ip地址发生了改变，如果
希望继续通过web网管进行其它配置，那么需要在http浏览器输入新的 ip地址、进行登录后才可以继续配置 2．如果修改了管理vlan，那么需要保证ip数据可以通过新的管理vlan访问交换机才可以继续使用web网管。建议上联口对于所有的vlan都是 IEEE802.1q tag端口，并且上联口对应交换机（或者路由器）的接口也是IEEE802.1q tag端口，这样就算是修改了管理vlan，也不至于不能通过web网管来管理交换机。
S2000M (config-system) #ip address 192.168.1.100 255.255.255.0 【配置的IP地址只有在管理vlan上才能访问。注意：如果是通过telnet进行配置，如果更改了ip地址，那么管理员需要重新连接到新的ip地址后进行配置】
➢ 配置系统的网关：
所配置的ip地址的地址掩码的bit长度； 3. 管理vlan（management vlan）默认为1，只有管理vlan内的pc可以与

烽火SDH业务配置流程

MSTP设备TDM和以太网业务配置流程
1、准备工作
●开始配置设备前，需检查以下准备项目是否完成。

●设备已安装完毕，并完成了单站调测。

●设备运行正常，设备运行指示灯（ACT）保持一秒亮、一秒灭的交替状态。

●光纤连接正确，设备无R_LOS等紧急告警。

●备份网管数据（脚本、子网数据）。

2、文档检查
●工程规划信息已经具备。

●电路调单已经生成。

●资源管理组已经确认同意。

3、登录网管配置业务
选择
选择子网视图下方的“环信息”菜单：
选择任意一个节点单击右键选择
4、业务配置完成
●网管确认本次电路调度完成。

●网管确认A至Z端无相关告警。

●规定告知资源管理组本次调度完成。

江苏移动烽火光猫(HGU)开通及常见问题处理手册(V1.0) 2016-8-5

江苏烽火光猫开通及常见问题处理手册（V1.0版本）HGU烽火通信科技股份有限公司业务与终端产出线2016年4月目录目录 (2)一、目的 (3)二、适用范围 (3)三、光猫开通操作部分 (3)1、准备工作 (3)2、如何打开注册页面 (6)3、注册开通过程及状态 (7)四、常见故障处理部分 (10)五、如何登陆HGU管理页面 (13)六、PING诊断功能 (15)江苏移动烽火光猫开通及常见问题处理手册一、目的本手册用于在江苏移动烽火光猫开通过程中，对装维人员开通光猫的操作步骤进行指导。

当遇到同类问题时，可参考相关问题的排查步骤及处理建议进行排查和解决。

二、适用范围本手册适用人员：各分公司运维、后台支撑人员及装维人员。

三、光猫开通操作部分第一步：设备上电，插上光纤。

由代维人员登陆AMS系统，输入HUG终端SN号进行激活，激活成功后即可进入下一步HGU注册。

手机APP激活与之对应相同。

ONU型号选择对应的要激活的设备型号HG260GS-U和HG261GU第二步：向订单中心获取设备激活状态以及注册password；激活可能失败情况：1.出现激活失败，无法获取ONUtype,请联系对应OLT的负责人添加烽火HGU模板集。

2.出现激活失败，资源冲突（中兴OLT下独有），请中兴OLT的人，清理下北向指令再次激活。

3.出现激活失败，无法获取ONU信息，中兴OLT型号C220下未做互通，请换OLT下激活！1、准备工作在获取到烽火光猫之后，取出设备、电源和网线。

接通电源及插上光纤接头（光纤插座在设备底部），注意将多余尾纤盘好固定在设备底部盘纤槽中，电脑网线插入设备LAN口中。

电脑设置成自动获取IP地址方式，可参考以下方式：①打开电脑，以win7系统为例，打开【网络和共享中心】进行设置，如图1：图1 打开【网络和共享中心】②点击右边“更改适配器连接设置”，打开【网络连接】，如图2所示：图2 网络连接③双击“以太网”图标，打开【以太网状态】对话框，如图3所示；④点击“详细信息”，打开【网络连接详细信息】对话框，如图4所示：图3 以太网状态图4 网络连接详细信息⑤查看IPv4地址是否为192.168.1.X地址段，如果是，可直接关闭不用修改。

[vip专享]GPON光猫设备【以烽火HG260G为例】设置路由(wifi)及管理指引

GPON 光猫设备【以烽火HG260G为例】
设置路由（wifi）及管理指引
1、登录
输入管理网址192.168.1.1，进入登录界面，输入超级账号（telecomadmin）及密码（nE7jA%5m）进行登录。

2、删除连接
为设置新的路由（wifi）连接，必须先删除原有的上网连接。

点击网络——宽带设置，从“连接名称”下拉条选择第二条连接，点击删除，以删除该连接。

（EPON 默认Vlan ID 为21）
3、新建连接
为设置路由模式，需新建一条连接。

网络——宽带设置，在“连接名称”下拉条中，找到“新建一条连接”，服务模式“INTERNET”，连
接类型”Route”,按下图设置。

4、WIFI管理高级配置
到此为止，已经设置完毕光猫的路由以及wifi ，用户不需再在电脑上拨号便能上网，也可以使用带WIFI 的移动终端（例如手机、笔记本电脑，平板电脑等）。

进入“网络”——“远程管理”，禁止远程控制，防止电信远程更改超级密码注意：选择“禁用”后，
要点击最下面的“保存/应用”
以下为光猫的重启和回复出厂设置方法：。

烽火GPON开通指导手册(个人总结版)

烽火GPON开通指导手册一、OLT开通21、现场配置OLT的管理VLAN22、网管上添加网元21〕进入编辑模式22〕添加逻辑域23〕添加AN5516-01 系统34〕增加模块35〕检测物理配置36〕卡授权37〕校时38)设置告警接收地址39〕时间管理配置3二、ONU开通步骤41〕配置局端VLAN〔新增SVLAN时〕42〕配置QINQ模板〔双层VLAN情况〕43〕ONU授权44〕修改ONU名称45〕配置ONU带宽46〕ONU端口业务配置4三、ONU开通〔语音业务〕51〕局端VLAN〔新增VLAN时〕52〕NGN上联接口配置53〕NGN上联用户数据配置54〕GPON业务带宽配置55〕ONU业务配置5四、开通后配置和通道检查〔命令行〕51〕登陆GC4B盘和ONU方法52〕检查ONU配置〔ONU上〕53〕检查ONU配置〔GC4B盘上〕64〕检查ONU配置〔主控盘HSWA上〕6五、开通后通道检查〔网管〕61〕ONU上学习MAC地址情况：62〕OLT上学习MAC地址：6六、告警61〕常见告警62〕告警屏蔽6七、定期备份61〕OLT配置备份6A〕翻开WFTP软件7B〕从网管导出配置72〕数据库备份7附：一、烽火GPON设备介绍：7二、小技巧：71、ONU查询72、导入网管配置方法：81〕进入编辑模式82〕导入配置数据8一、OLT开通1、现场配置OLT的管理VLAN串口命令行设置管理vlan的命令：GEPON //第一层用户名GEPON //第一层密码EN //第一层用户名GEPON //第一层用户名cd device //进入device目录下set uplink port 19:1 enable //翻开19槽第一口set uplink port 19:1 auto_negotiation enable //翻开自协商功能cd service //进入service目录下set manage vlan name manage vid 3000 inputport 19:1 tagged//配置管理VLAN和上联端口set manage vlan name manage//配置管理IP、掩码和网关cd .. //退到根目录下//设置本地EMS口IP(用于本地接网管管理)hostname ZJQ*TZ_OLT1 //修改系统名称SAVE //保存到此配置完成，命令的详细解释请看附件：2、网管上添加网元1〕进入编辑模式点击快捷图标，点击后图标周围有蓝框：2〕添加逻辑域增加逻辑域可以方便进展区域管理，可以分权分域管理，不同用户管理不同的区域。

烽火传输SDH网管操作手册

烽火传输SDH网管操作手册
11 烽火网络故障判断、处理
32 根据网络拓扑上连线定位设备单盘
3 烽火设备单盘告警屏蔽
5
4 烽火设备单盘性能查询及比较
5 烽火设备板面图介绍
6 网元告警查看及网元定位
烽火传输SDH网管操作手册
五、烽火设备板面图介绍
FONSWEAVER 780B面板图
NMU代表网管盘；O9953代表速率为10G的光盘；O2500-4代表速率为2.5G的4光口光盘：O622-4代表速率为622M的4光口光盘；OE155-8代表速率为155M的8光口光盘。GFI1代表为百兆业务盘
烽火传输SDH网管操作手册
11 烽火网络故障判断、处理
32 根据网络拓扑上连线定位设备单盘
3 烽火设备单盘告警屏蔽
5
4 烽火设备单盘性能查询及比较
5 烽火设备板面图介绍
6 网元告警查看及网元定位
烽火传输SDH网管操作手册
四、烽火设备单盘性能查询及比较
1、在网络拓扑上点击网元进入操作界面后，点击要查询的单盘再点击界面右侧的“当前性能” ，重点关注收光功率。
3、在下拉单中找到“端口类别”为“STM”、端口号为“1”的那一行，点击“告警屏蔽状态”那一列的选项单。
烽火传输SDH网管操作手册
三、烽火设备单盘告警屏蔽
4、在下拉单选择“屏蔽”。
烽火传输SDH网管操作手册
三、烽火设备单盘告警屏蔽
5、选择完毕后点击页面左边的“写到设备”会弹出一个对话框，然后点击“确定”后，则告警屏蔽完成。
太子10G设备上1框0D槽的O9953光盘
烽火传输SDH网管操作手册
二、根据网络拓扑上连线定位设备单盘
780B版面图
设备槽位号

华为网管HGU终端图形界面配置指导

华为网管HGU终端图形界面配置指导
1、确认ONT时请选择对应线路、业务模板为“HGU-GPON”项，不配置增值业务模板，即
更多参数不用配置采用默认值，其他如前期的普通光猫配置，loid认证等，如下
2、打开三条通道，如果只有宽带业务可以只打开RMS管理和宽带，即RMS管理通道无论何
种业务必须配置：
RMS通道，业务类型LAN-GPON,VLAN类型QinQ，VLAN为工单的小区宽带外层VLAN，切换模式：translate-and-add，接口选择GEMPORT00，内层VLAN和用户VLAN都输入180，即实现RMS 管理外层VLAN为宽带VLAN，内层VLAN固定为180.
宽带通道：与RMS稍有不同：接口选择GEMPORT1，内层VLAN为实际用户分配的Cvlan，用户VLAN固定为22.
语音通道：VLAN选择Smart vlan 接口选择gemport3，VLAN 切换模式选择切换translate，VLAN ID 选择语音的Svlan，用户VLAN固定为21.。

烽火FTTH配置指导书

1.确认ONU右键主控板HSW A——配置——ONU认证——：onu物理标识白名单在“逻辑SN白名单设置”界面中选择“获取未授权ONU”选择未授权ONU对应槽位号及端口号，再选择“获取未授权ONU”双击目标ONU所在业务板（EC4B板），右击目标ONU——“配置”——“端口业务配置”配置宽带Cvlan 和Svlan （注：此操作针对FE1口，其他FE 口类似）点击“增加”，弹出“业务配置”对话框，需要注意的几个参数：VLAN模式：tagCVLAN ID：填写分配的cvlan优先级或COS：0或1翻译使能状态：不勾选QinQ使能状态：勾选，选择data_qinq业务名：选择包含有所属宽带vlan的局端vlan名VLAN ID：填写所需开通的宽带业务SVLAN值优先级或COS：0或1其中“宽带设置”为该FE口端口速率配置。

配置完成后点击“在设备上修改”和“写数据库”4.配置语音业务1.配置语音用户数据1.1配置“NGN上联用户数据”单击选中“NGN上联用户数据”——编辑——追加单击选中新追加行，编辑——编辑当前行如图配置各项数据有几个参数需要注意：信令业务名称：填ngn_ftth电话号码：填电话号码（按顺序比较不容易出错）IP为分配的IP，掩码与网关照着上面的真端点用户名/SIP电话号码：填实际电话号码SIP协议电话号码：填A11.2在ONU终端配置语音数据双击目标ONU所在业务板（EC4B板），右击目标ONU——“配置”——“端口业务配置”单击选择“语音配置”，在电话号码中输入“NGN 配置”的电话号码（注：配置“NGN 上联用户数据”）和语音VLAN语音和宽带业务配置完毕后必须点击“在设备上修改”和“写数据库”。

华为和烽火OLT下GHGU光猫数据配置

华为和烽火OLT下GHGU光猫数据配置GHGU光猫包含华为HG8321一、华为OLT下：1、线路模板和业务模板选择“X_CU_GPON”2、认证方式选择“LOID”完成光猫的建立3、ServicePort信息的添加，需要添加两条：ServicePort 1（1）Vlan选择QinQ VLAN（2）外层vlan：按照号线（3）内层vlan ID ：46（4）接口选择GEM Port04（5）业务类型：多业务VLAN模式（6）用户vlan：46ServicePort 2（1）Vlan选择QinQ VLAN （2）外层vlan：按照号线（3）内层vlan ID ：按照号线（4）接口选择GEM Port01（5）业务类型：多业务VLAN模式（6）用户vlan：41完成两条ServicePort的添加至此，完成了一个GHGU型号的光猫添加。

二、烽火OLT下添加GHGU光猫TL1指令开通在任意1台可以ping通网管服务器的电脑（或者直接在221.4.129.51上）打开命令管理器，在命令管理器中输入telnet 221.4.129.51 3334 回车3、telnet进入接口之后，便可以逐条将命令粘贴进来，注意命令执行成功会返回no error 【注意：接口识别命令是以“；”，所以，所有命令后面的“；”不要漏了】4、提前将如下TL1指令模板进行更改，主要修改数据已经标注颜色，注意根据实际情况进行灵活更改。

LOGIN:::CTAG::UN=dglt,PWD=dglt123456; 登陆ADD-ONU::OLTID=10.2.10.228,PONID=NA-NA-15-3:CTAG::AUTHTYPE=LOID,ONUID=7691094458, NAME=0769********,ONUTYPE=X_CU_GPON; 添加HGU设备ADD-PONVLAN::OLTID=10.2.10.228,PONID=NA-NA-15-3,ONUIDTYPE=LOID,ONUID=7691094458: CTAG::SVLAN=3555,CVLAN=46,UV=46,SCOS=6; 开通管理业务ADD-PONVLAN::OLTID=10.2.10.228,PONID=NA-NA-15-3,ONUIDTYPE=LOID,ONUID=7691094458: CTAG::SVLAN=3555,CVLAN=1622,UV=41,SCOS=0,CCOS=0; 开通宽带业务。

烽火hgu手动配置文档

烽火HGU手动配置WAN链接文档
注：设备配置修改均需把TRO69修改启用（打开192.168.1.1/logoffaccount.html可看到）
一、TR069链接
用维护账号重新登陆：
新建TR069链接业务自动下发链接
选择用户--宽带设置设置wan链接
模式选择路由模式
服务模式选择TR069
MTU为默认设置无需修改
启用vlan id
802.1p (选择为8 此项为优先级选项数字越大优先级越高)
VLANID详细数值请咨询相关人员（与OLT配置保持一致）
二、Internet桥接模式
设置如下
新建宽带连接
网络--宽带设置
链接名称--新建连接
服务模式选择internrt
模式选择Bridge(桥接)
vlan确切数值实际环境为主请询问相关人员（与OLT配置保持一致）
选择新建网络连接选择服务模式为internet勾选端口网口默认为LAN1口必须勾选。

烽火网络路由器简单配置手册

烽火网络路由器简单配置手册弄配置登陆认证Router_config#aaa authentication login default localRouter_config#aaa authentication enable default enableRouter_config#enable password 0 1 登陆密码12345Router_config#username XT.fenghuo password 0 fenghuo119 用户名admin密码12345Router_config#line console 0ruoter_config#exec 600 控制线登陆10分钟后无操作自动退出Router_config#line vty 0 5 配置远程登陆Router_config#password 0 12345 登陆密码12345Router_config#line vty 0ruoter_config#exec-timeout 600 vty 0 登陆10分钟后无操作自动退出在设置密码的时候可分为明文（0）和密文（7）两种，明文的话，直接往上写即可；如果是密文的话，一定要先写明文，然后再使用一个命令来转换Router_config#ip nat inside source static (端口映射)为：Router_config#service password-encryptionRouter_config#interface FastEthernet2/0 (配置内网接口)Router_config_f2/0# ip address 192.168.100.1 255.255.255.0 Router_config_f2/0# ip nat inside (标记当前接口连接到内部 )Router_config#interface FastEthernet2/1 (配置外网接口)Router_config_f2/1#ip address 211.143.127.6 255.255.255.224Router_config_f2/1# ip nat outside (标记当前接口连接到外部 ) Router_config#ip route default 211.143.127.1 (配置默认路由)Router_config#ip access-list standard 1 (定义访问列表1)Router_config#permit 192.168.100.0 255.255.255.0 (用访问控制列表定义一个内部本地地址，这些是要被转换的地址 )Router_config#ip dhcpd enable 启动DHCP Server服务Router_config#ip dhcpd pool 1 地址池的名字是Router_config_dhcp#network 192.168.100.0 255.255.255.0 Router_config_dhcp#range192.168.100.7 192.168.100.254 可分配地址范围Router_config_dhcp#default-router 192.168.100.1 内网客户端的网关Router_config_dhcp#dns-server 211.138.13.66 211.136.17.107 客户端DNS地址Router_config_dhcp#lease 0 12 地址租期为12小时Router_config#ip nat pool 1 211.143.127.6 211.143.127.6 255.255.255.224 建立了一个名为 1 的地址池。
