施工电梯使用变频器存在弊端
江南快速电梯使用易升变频器门机现场缺陷问题的改善方案
江南快速电梯使用易升变频器门机现场缺陷问题的改善方案.doc
1
主题 / Subject:
关于变频器应用的改善方案
贵司所反映的“易升门机重开门速度缓慢的问题”，我司已经协同艾默生变频器公司开发人员进行深入研究，并且已经找到解决办法，具体解决过程如下所示：
根据示意图a ，我们不难发现：为了有效提高重开门的速度，我们可以将F014（开门频率设定）的数值设大，从而使重开门的频率也增大。
根据示意图d ，我们可以发现：当F014的数值设置越大，相应的重开门频率也越大；而且重开门的位置越靠近开门到位位置，那么重开门的减速点离开门到位位置也越近，不会产生重开门长时缓慢的现象。
为了更好地改善重开门速度的效果，需要配合调试参数：F003、F014、F015、F018、F021、F022、F023、F024、F049。
尽可能的设置高的开门高速F014，满开门和重开门的效率就会达到满意的效果。
a 、
F021V0=F014
0位
门宽M
d 、
减速点渐次向开门到位位置逼近
关门到位位置
开门到位位置
d1d2d3
dn
V1V3
V2
Vn
V1=V0×(M －d1)÷M Vn=V0×(M －dn)÷M
为了提高dn 位置重开门速度，合理提高F014的设置即可。

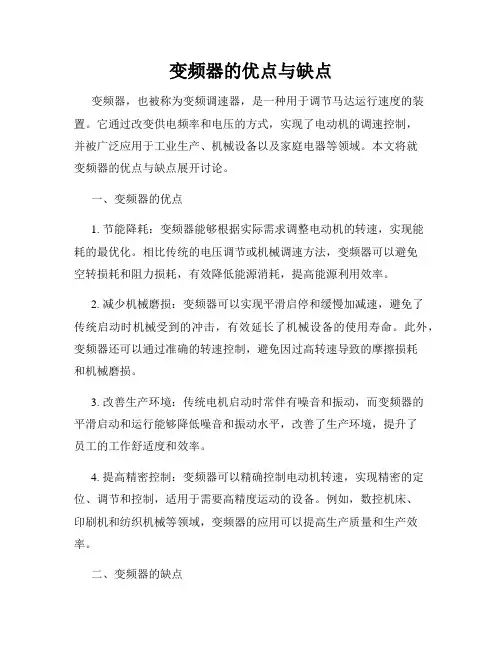

变频器的优点与缺点
变频器的优点与缺点变频器，也被称为变频调速器，是一种用于调节马达运行速度的装置。
它通过改变供电频率和电压的方式，实现了电动机的调速控制，并被广泛应用于工业生产、机械设备以及家庭电器等领域。
本文将就变频器的优点与缺点展开讨论。
一、变频器的优点1. 节能降耗：变频器能够根据实际需求调整电动机的转速，实现能耗的最优化。
相比传统的电压调节或机械调速方法，变频器可以避免空转损耗和阻力损耗，有效降低能源消耗，提高能源利用效率。
2. 减少机械磨损：变频器可以实现平滑启停和缓慢加减速，避免了传统启动时机械受到的冲击，有效延长了机械设备的使用寿命。
此外，变频器还可以通过准确的转速控制，避免因过高转速导致的摩擦损耗和机械磨损。
3. 改善生产环境：传统电机启动时常伴有噪音和振动，而变频器的平滑启动和运行能够降低噪音和振动水平，改善了生产环境，提升了员工的工作舒适度和效率。
4. 提高精密控制：变频器可以精确控制电动机转速，实现精密的定位、调节和控制，适用于需要高精度运动的设备。
例如，数控机床、印刷机和纺织机械等领域，变频器的应用可以提高生产质量和生产效率。
二、变频器的缺点1. 成本较高：相比传统的电压调节和机械调速方法，变频器的购买成本较高。
特别是在一些小型设备和家庭电器领域，成本因素可能会成为使用变频器的限制。
2. 对电机负载的要求较高：变频器的调速原理决定了对电机负载的要求较高。
一些特殊负载，如恒扭矩负载和低速大负载等，可能不适合使用变频器。
因此，在选用变频器时需要对负载特性进行充分了解和评估。
3. 电磁干扰问题：变频器在工作时会产生电磁干扰，可能对周围的电子设备造成影响。
特别是在某些对电磁环境要求较高的场合，如医疗设备、实验室等，需要采取必要的干扰屏蔽措施。
4. 维护维修难度较大：由于变频器是一种复杂的电动机调速设备，其维护和维修一般需要专业人员进行。
一旦变频器出现故障，可能需要专业维修，增加了维修成本和维修时间。
变频器的缺点
变频器的缺点1、普通异步电动机的效率和温升的问题。
不论哪种形式的变频器，在运行中均产生不同程度的谐波电压和谐波电流，使普通异步电动机在非正弦电压、电流下运行。
其中，高次谐波对普通异步电动机的运行效率和温升影响最大。
高次谐波会引起普通异步电动机定子铜耗、转子铜(铝)耗、铁耗及附加损耗的增加，最为显著的是转子铜(铝)耗。
因为普通异步电动机是以接近于基波频率所对应的同步转速旋转的，因此，高次谐波电压以较大的转差切割转子导条后，便会产生很大的转子损耗。
除此之外，还需考虑因集肤效应所产生的附加铜耗。
这些损耗都会使普通异步电动机额外发热，效率降低，输出功率减小，如将普通异步电动机运行于变频器输出的非正弦电源条件下，其温升一般要增加10％~20％。
2、普通异步电动机绝缘强度问题。
目前中小型变频器，多数是采用PWM(脉宽调制)的控制方式。
它的载波频率约为几千到十几千赫兹，这就使得普通异步电动机定子绕组要承受很高的电压上升率，相当于对普通异步电动机施加陡度很大的冲击电压，使普通异步电动机的匝间绝缘承受较为严酷的考验。
另外，由PWM变频器产生的矩形斩波冲击电压叠加在普通异步电动机运行电压上，会对普通异步电动机的对地绝缘构成威胁，对地绝缘在高压的反复冲击下会加速老化。
3、谐波电磁噪声与振动。
普通异步电动机采用变频器供电时，会使由电磁、机械、通风等因素所引起的振动和噪声变的更加复杂。
变频电源中含有的各次时间谐波与普通异步电动机电磁部分的固有空间谐波相互干涉，形成各种电磁激振力。
当电磁力波的频率和普通异步电动机机体的固有振动频率一致或接近时，将产生共振现象，从而加大噪声。
由于普通异步电动机工作频率范围宽，转速变化范围大，各种电磁力波的频率很难避开普通异步电动机的各构件的固有振动频率。
4、普通异步电动机对频繁启动、制动的适应能力。
由于采用变频器供电后，普通异步电动机可以在很低的频率和电压下以无冲击电流的方式启动，并可利用变频器所供的各种制动方式进行快速制动，为实现频繁启动和制动创造了条件，因而普通异步电动机的机械系统和电磁系统处于循环交变力的作用下，给机械结构和绝缘结构带来疲劳和加速老化问题。
变频器的缺点总结
变频器的缺点总结-电机与变频器接线距离太长造成新电机烧火-连着烧两台新电机！变频器输出电流电压都平衡，输入电压平衡，电流不稳，波动在20%-50%,变频器是在35Hz匝间短路烧掉的，电网电压很稳定，720V，电机至变频器距离120m，变频器输入输出端都加了电抗器。
电机电流很小，且环境温度-10度左右，可以排除电机过热的原因。
这种情况什么原因可能造成电机故障？分析原因：负载电机的电流不大，是变频器引起的，变频器距离电机太远了，变频器输出电流的谐波击穿砸间的绝缘，导致短路，可以用示波器测下电机侧的电流电压的质量。
电缆线长，与大地之间，存在一定的分布电容，这种电容就会影响到电的传播，使得电流与电压之间产生一定的相移，会使得加在电机上的（尖峰，示波器可以看到，普通万用表看不到）电压高，高压击穿电机绕组。
解决方案：若真是耐压不够烧电机，可以使用通过国际认证（CE,UL）的变频器+适合的电抗器可以避免这样的问题。
-变频器对电机有没有影响-普通异步电动机都是按恒频恒压设计的，不可能完全适应变频调速的要求。
以下为变频器对电机的影响：1、电动机的效率和温升的问题不论那种形式的变频器，在运行中均产生不同程度的谐波电压和电流，使电动机在非正弦电压、电流下运行。
据资料介绍，以目前普遍使用的正弦波PWM型变频器为例，其低次谐波基本为零，剩下的比载波频率大一倍左右的高次谐波分量为：2u+1（u为调制比）。
高次谐波会引起电动机定子铜耗、转子铜（铝）耗、铁耗及附加损耗的增加，最为显着的是转子铜（铝）耗。
因为异步电动机是以接近于基波频率所对应的同步转速旋转的，因此，高次谐波电压以较大的转差切割转子导条后，便会产生很大的转子损耗。
除此之外，还需考虑因集肤效应所产生的附加铜耗。
这些损耗都会使电动机额外发热，效率降低，输出功率减小，如将普通三相异步电动机运行于变频器输出的非正弦电源条件下，其温升一般要增加10%-20%。
2、电动机绝缘强度问题目前中小型变频器，不少是采用PWM的控制方式。
电梯使用变频器存在弊端.
电梯使用变频器存在弊端伴随着大功率晶闸管(SCR)大功率晶体管(GTR)和新型场效应晶体管(IGBT)的相继问世，变频调速技术从20世纪60年代出现至今已日趋成熟，在各电气领域普及使用。
电梯等特种机电设备也不例外，变频器也使设备的技术含量、性能得以突飞猛进，与传统的调速方式比较其效果是鲜而易见的。
它使得电梯效率提高、运行平稳、设备寿命延长，结合PLC或微机控制，更显示无触点控制的优越性：线路简化、控制灵活、运行可靠、维护和故障监测方便。
由变频器的工作原理可知，必须满足一定的安装要求才能正常工作，变频器本身也不可避免产生谐波干扰和电磁辐射等常见问题，然而电梯的功率较大、工作环境较差、安全系数要求高，因此，引发了在安装使用与维护变频器的若干问题。
1、谐波干扰问题1.1干扰的产生机理变频器的主电路一般是交-直-交形式，即整流部分(AC/DC)和逆变部分(DC/AC)组成，先将电源进行三相桥式整流，再由大功率晶体管开关元件进行DC/AC转换。
在输入部分，输入电压是正弦波，非线性二极管组成的三相整流桥及二极管参数离散将引起输入电流的波形为非正弦波。
在输出部分，输出线电压是 SPWM 脉宽调制的矩形波，相电压是阶梯波，都是非线性的。
输出电流是带毛刺的近正弦波。
既然是非线性正弦波，就必将产生谐波。
理论上分析，谐波中不含有3的整数倍谐波和偶次谐波，可按傅立叶级数分解为基波和各次谐波，通常含有6n+1(n=l，2，3….)次谐波。
谐波的频率与变频器的调制频率有关，其中5次、7次、11次、13次谐波电流占主要地位。
1.2干扰的危害输入电流谐波会使电网电压畸变，造成对其他用电设备的影响，如使变压器温度上升，产生震动噪声;引起保护电器误动作;导致计量仪表误差;破坏绝缘，影响电器正常工作，减少寿命等。
按GB12668-90规定，我国高次谐波管理标准电网电压谐波电压综合畸变率的是THD%≤10%，奇次谐波THD%≤5%，偶次谐波THD%≤2%。

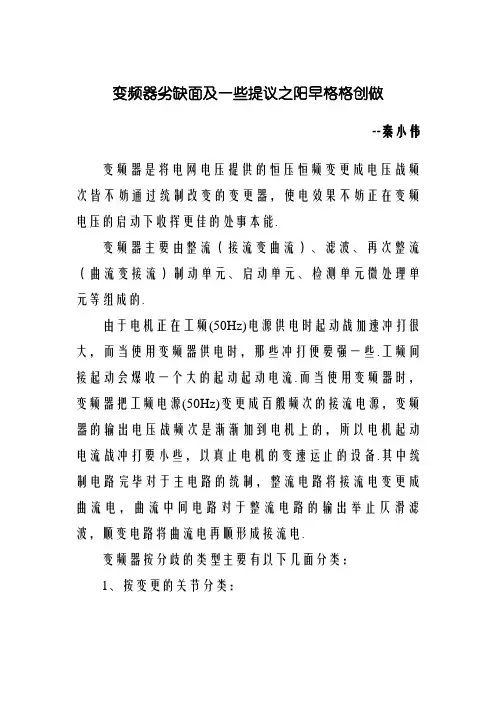

变频器的优缺点及一些建议
变频器劣缺面及一些提议之阳早格格创做--秦小伟变频器是将电网电压提供的恒压恒频变更成电压战频次皆不妨通过统制改变的变更器，使电效果不妨正在变频电压的启动下收挥更佳的处事本能.变频器主要由整流（接流变曲流）、滤波、再次整流（曲流变接流）制动单元、启动单元、检测单元微处理单元等组成的.由于电机正在工频(50Hz)电源供电时起动战加速冲打很大，而当使用变频器供电时，那些冲打便要强一些.工频间接起动会爆收一个大的起动起动电流.而当使用变频器时，变频器把工频电源(50Hz)变更成百般频次的接流电源，变频器的输出电压战频次是渐渐加到电机上的，所以电机起动电流战冲打要小些，以真止电机的变速运止的设备.其中统制电路完毕对于主电路的统制，整流电路将接流电变更成曲流电，曲流中间电路对于整流电路的输出举止仄滑滤波，顺变电路将曲流电再顺形成接流电.变频器按分歧的类型主要有以下几面分类：1、按变更的关节分类：（1）接-曲-接变频器，则是先把工频接流利过整流器形成曲流，而后再把曲流变更成频次电压可调的接流，又称间接式变频器，是广大应用的通用型变频器.（2）可分为接-接变频器，将要工频接流间接变更成频次电压可调的接流，又称间接式变频器2、按主电路处事要领分类：电压型变频器、电流型变频器3、依照用途分类：不妨分为通用变频器、下本能博用变频器、下频变频器、单相变频器战三相变频器等.别的，变频器还不妨按输出电压安排办法分类，按统制办法分类，按主开关元器件分类，按输进电压下矮分类.4、按电压等第分类：⑴、下压变频器：3KV、6KV、10KV⑵、中压变频器：660V、1140V⑶、矮压变频器：220V、380V5、按电压本量分类：⑴、接流变频器：AC-DC-AC（接-曲-接）、AC-AC （接-接）⑵、曲流变频器：DC-AC（曲-接）尔厂使用的变频器有以下几种：1、下压变频器：西门子罗宾康完好无谐波下压变频器（新主井6#）战合康亿衰HIVERT系列下压变频器（1407、1408）2、矮压变频器：西门子SINAMICS V50 55KW——250KW变频器（排矸系统、准备楼除尘风机等）变频调速已被公认为是最理念、最有死少前途的调速办法之一，采与通用变频器形成变频调速传动系统的主要脚段，一是为了谦脚普及处事死产率、革新产品本量、普及设备自动化程度等央供；二是为了俭朴能源、落矮死产成本.正在尔厂现使用的几种变频器的运止历程中，尔归纳有以下几面便宜：1、变频器可最大极限天节制电效果的起动电流，缩小电网压落，可真止恒转矩及变转矩起动.即变频器可真止硬开用.工频情景下电效果间接开用时，电流是电机额定电流的4—7倍，若多台大功率的电机共时开用，将对于电网制成很大冲打.采与变频器后，电效果只需正在额定电流下便可开用，电流仄滑无冲打，缩小了开用电流对于电机战电网的冲打，延少了电机的使用寿命.2、变频器可真止齐范畴调速，其节能效验较大.采与变频调速后，风机、泵类背载的节能效验最明隐，节电率据有关资料查询可达到20%～60%，那是果为风机火泵的耗用功率与转速的三次圆成比率，当用户需要的仄衡流量较小时，风机、火泵的转速较矮，其节能效验也是格中可瞅的.而保守的挡板战阀门举止流量安排时，耗用功率变更没有大.由于那类背载很多，约占接流电效果总容量的20%～30%，它们的节能便具备非常要害的意思.3、变频器不妨最大极限的缩小无功功率.无功功率没有单减少线益战设备的收热，更主要的是果无功功率果素的落矮引导电网有功功率的落矮.而使用变频器安排后由于变频器内滤波电容的使用，使得功率果素靠近为1，删大了电网的有功功率.进而节省了无功功率消耗的能量.4、变频器通过PID、PLC举止关环安排，那种安排不妨是连绝的，也不妨是跳跃的.并能真止自动统制战脚动统制二者之间的便当切换，真止对于电机转速的自动安排.5、变频器采与过流、过压、瞬时断电、短路、短压、缺相等多种呵护，而且死存本有的工频回路与变频回路互锁统制，并加以完备，动做变频障碍应慢步伐，正在变频器爆收障碍后不妨尽管回复死产.其缺面主要表示正在对于使用环境的央供较为庄重，其使用的环境央供粉尘、温度战干度必须切合变频器运止条件，环境温度央供正在0-40℃范畴内，最佳不妨统制正在25℃安排，干度没有超出95%，且无凝结或者火雾，天圆配电室尽管没有必干布拖天，以使室内不妨脆持少久搞燥的状态.其次，变频器的制价较下，且变频器的技能央供下，窃稀性强，所以正在变频器里面爆收障碍后必须通联厂家提供技能收援，普遍皆得将益坏元件或者整机收回厂家，由厂家举止维建.变频器正在多个止业的稠稀电气启动设备上均有应用，正在矿业中，其大部分应用正在泥浆泵、传递戴、提下机、切削机、挖削机、起沉机、饱风机、泵、压缩机等设备的启动上.针对于尔厂的本量情况，尔认为，尔厂110KW 以上的电效果启动均应使用变频.当前尔厂110KW以上的电动皆是用的是硬开用器开用，硬开用器主要办理电效果开用时对于电网的冲打战开用后旁路交战器处事的问题，对于电机有较佳的呵护效率，正在沉载情况下不妨真止一定程度的节能（约5%），然而是没有成以正在运止历程中随背载的变更而安排功率的输出，所以其节能效验近近没有如变频器.。
变频器负面影响
变频器负面影响及解决办法变频器的出现为工业自动化控制、电机节能带来了革新。
工业生产中几乎离不开变频器，即使在日常生活中，电梯、变频空调等也成为不可缺少的部分，变频器已经开始渗入到生产、生活的各个角落。
然而，变频器的广泛使用也带来了许多前所未有困扰，典型的电磁兼容/电能质量现象包括：①变频器工作时，继电保护器误动作;②变频器工作时，PLC工作异常、仪表读数错误;③工厂安装了变频器后，无功补偿电容不能正常投切甚至烧毁;④工厂安装了变频器后，原来的配电系统不再满足要求，电缆、变压器过热，配电盘跳闸，变压器温升、噪声加大;⑤变频器驱动的电机，发热严重、噪声增加;⑥变频器驱动的电机，绝缘容易损坏，轴承容易损坏。
变频器之所以带来这些问题，是由变频器的工作原理所决定的。
变频器主要由两部分组成：整流器和逆变器，整流器和逆变器是导致上述现象的根本原因。
整流器工作时产生谐波电流，这些谐波电流会影响供电的变压器及周边电子设备。
逆变器对直流电压进行控制，产生脉宽调制(PWM)波，PWM电压波形是电磁干扰和损伤电机的根本原因，如图1所示。
图1 变频器产生电磁兼容/电能质量问题现代变频器的体积更小，效率更高。
然而，伴随着这些技术进步，上述的一些问题也越来越严重。
之所以出现这样的情况，是因为现代变频器中使用了高性能的IGBT作为输出PWM的开关器件，这种器件的开关速度非常快，使PWM波形的上升沿与下降沿很短。
根据付立业分析，脉冲的上升沿越短，则意味着脉冲中所包含的高频成份越丰富。
高频成份丰富，意味着会有更多的机会产生电磁辐射与电磁耦合。
另外，PWM更短的上升沿时间，也会对电机产生更严重的损伤。
变频器导致电磁兼容和电能质量问题的根本原因如表1所示表1 变频器导致电磁兼容问题的机理和现象序号机理导致的现象1通过输入电源线向电网注入谐波电流①继电保护器误动作;②PLC工作异常、仪表读数错误;③无功补偿电容不能投切或者烧毁;④电缆、变压器过热，配电盘跳闸，变压器噪声增加2通过输入电源线向电网注入射频电流①使用同一个电网的电子设备、PLC工作异常、仪表读数错误②计算机工作异常③数控设备精度降低3 电源线产生电磁辐射①邻近的电子设备、PLC工作异常②仪表读数错误4 输出电缆产生电磁辐射5 输出的PWM电压在电机端产生尖峰电压①变频器驱动电机的绝缘容易损坏②电机发热严重、噪声增加6输出的PWM电压在电机轴承中产生轴承电流变频器驱动电机的轴承容易损坏由于变频器工作时产生了很多电磁兼容和电能质量问题，因此，在使用变频器时，要采取适当的措施，减小这些电磁兼容和电能质量问题发生的可能。
变频器运行过程中存在的问题及其对策
变频器运行过程中存在的问题及其对策变频器运行过程中存在的问题及其对策自80年代通用变频器进入中国市场以来，在短短的十几年时间里得到了非常广泛的应用。
目前，通用变频器以其智能化、数字化、网络化等优点越来越受到人们的青睐。
随着通用变频器应用范围的扩大，暴露出来的问题也越来越多，主要有以下几方面:①谐波问题②变频器负载匹配问题③发热问题以上这些问题已经引起了有关管理部门和厂矿的注意并制定了相关的技术标准。
如谐波问题，我国于1984年和1993年通过了“电力系统谐波管理暂行规定”及GB/T-14549-93标准，用以限制供电系统及用电设备的谐波污染。
针对上述问题，本文进行了分析并提出了解决方案及对策。
2 谐波问题及其对策通用变频器的主电路形式一般由三部分组成:整流部分、逆变部分和滤波部分。
整流部分为三相桥式不可控整流器，逆变器部分为IGBT 三相桥式逆变器，且输出为PWM波形。
对于双极性调制的变频器，其输出电压波形展开式为:(1)式中:n—谐波的次数n=1,3,5……;a1—开关角，i=1,2,3……N/2;Ed—变频器直流侧电压;N—载波比。
由(1)式可见，各项谐波的幅值为(2)令n=1，则得出变频器输出电压的基波幅值为:(3)从(1)、(2)、(3)式可以看出，通用变频器的输出电压中确实含有除基波以外的其他谐波。
较低次谐波通常对电机负载影响较大，引起转矩脉动，而较高的谐波又使变频器输出电缆的漏电流增加，使电机出力不足，故变频器输出的高低次谐波都必须抑制。
如前所述，由于通用变频器的整流部分采用二极管不可控桥式整流电路，中间滤波部分采用大电容作为滤波器，所以整流器的输入电流实际上是电容器的充电电流，呈较为陡峻的脉冲波，其谐波分量较大。
为了消除谐波，可采用以下对策:①增加变频器供电电源内阻抗通常情况下，电源设备的内阻抗可以起到缓冲变频器直流滤波电容的无功功率的作用。
这种内阻抗就是变压器的短路阻抗。
当电源容量相对变频器容量越小时，则内阻抗值相对越大，谐波含量越小；电源容量相对变频器容量越大时，则内阻抗值相对越大，谐波含量越大。
变频器运用中的缺陷疑问剖析与处理办法
变频器运用中的缺陷疑问剖析与处理办法在现代工业操控中，选用变频器操控电动机的电力拖动体系，有着节能效果明显，调度操控便当，维护简略，可网络化会集长途操控，可与plc 构成操控体系等利益。
变频器的这些利益使其在工业主动操控范畴中的运用日益广泛。
这篇文章对变频器运用中的缺陷疑问进行了剖析，并介绍了处理方法。
1 变频器运用中的一些疑问1.1 谐波疑问变频器的主电路中起开关效果的器材，在通断电路的进程中，都要发作谐波。
较低次谐波通常对电动机负载影响较大，致使转矩脉动；而较高的谐波则使变频器输出电缆的漏电流添加，使电动机出力短少。
谐波烦扰还会致使继电维护设备的误动作，使电气外表计量禁绝确，乃至无法正常作业。
1.2 噪声与振荡疑问选用变频器调速，将发作噪声和振荡，这是因为变频器输出波形中富含高次谐波重量。
跟着作业频率的改动，基波重量、高次谐波重量都在大方案内改动，很或许与电动机的固有机械振荡频率发作谐振，而这种谐振是噪声与振荡的来历。
1.3 发热疑问变频器在作业中因为内部损耗而发作热量，这种热量主电路占98％，操控电路占2％分配。
一同在夏天环境温度过高，使变频器温度上升，温度可高达80~90℃，因为变频器是电子设备，内含电子器材和电解电容等，温度过高易构成元器材失效，使液晶屏幕数据无法闪现，还常常会发作变频器维护动作的景象。
因而，有必要将变频器输出的谐波按捺在容许的方案内，一同消除或削弱噪声与振荡，对变频器进行散热，以延伸变频器的运用寿数。
2 变频器运用中一些疑问的剖析与处理2.1 对谐波疑问的处理对谐波疑问的处理便是堵截烦扰的传达路径和按捺烦扰源上的高次谐波。
堵截烦扰的传达路径有：1）堵截共用接地线传达烦扰的路径动力线的接地与操控线的接地应分隔，行将动力设备的接地端子接到地线上，将操控设备的接地端子接到该装置盘的金属外壳上。
2）信号线远离烦扰源电流的导线布线别离抵消除这种烦扰行之有用，即把高压电缆、动力电缆、操控电缆与外表电缆、核算机电缆分隔走线。
变频器的优缺点
变频器优缺点变频器是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。
变频器主要由整流（交流变直流）、滤波、再次整流（直流变交流）制动单元、驱动单元、检测单元微处理单元等组成的。
由于电机在工频(50Hz)电源供电时起动和加速冲击很大，而当使用变频器供电时，这些冲击就要弱一些。
工频直接起动会产生一个大的起动起动电流。
而当使用变频器时，变频器把工频电源(50Hz)变换成各种频率的交流电源，变频器的输出电压和频率是逐渐加到电机上的，所以电机起动电流和冲击要小些，以实现电机的变速运行的设备。
其中控制电路完成对主电路的控制，整流电路将交流电变换成直流电，直流中间电路对整流电路的输出进行平滑滤波，逆变电路将直流电再逆变成交流电。
变频器可最大限度地限制电动机的起动电流，减少电网压降，可实现恒转矩及变转矩起动。
即变频器可实现软启动。
工频状况下电动机直接启动时，电流是电机额定电流的4—7倍，若多台大功率的电机同时启动，将对电网造成很大冲击。
采用变频器后，电动机只需在额定电流下就可启动，电流平滑无冲击，减少了启动电流对电机和电网的冲击，延长了电机的使用寿命。
变频器可实现全范围调速，其节能效果较大。
采用变频调速后，风机、泵类负载的节能效果最明显，节电率据有关资料查询可达到20%～60%，这是因为风机水泵的耗用功率与转速的三次方成比例，当需要的平均流量较小时，风机、水泵的转速较低，其节能效果也是十分可观的。
而传统的挡板和阀门进行流量调节时，耗用功率变化不大。
由于这类负载很多，约占交流电动机总容量的20%～30%，它们的节能就具有非常重要的意义。
变频器可以最大限度的减少无功功率。
无功功率不但增加线损和设备的发热，更主要的是因无功功率因素的降低导致电网有功功率的降低。
而使用变频器调节后由于变频器内滤波电容的使用，使得功率因素接近为1，增大了电网的有功功率。
从而节省了无功功率消耗的能量。
变频器通过PID、PLC进行闭环调节，这种调节可以是连续的，也可以是跳跃的。
变频器的主要缺点
变频器的主要缺点随着电力电子技术的发展，变频器在电力电子系统、工业等诸多领域中的应用日益广泛，变频器对公用电网尤其是医院等场所产生的危害日益严重，其中包括：一、谐波干扰问题首先，变频器行业的谐波干扰问题这一环保主题需要引起用户、行业归口主管单位的重视。
变频器的干扰问题就是对电网的前端有污染，而且污染很严重。
任何产品都存在一些难以克服的缺陷，变频器也一样，在强调产品为社会带来利益的同时，也不能忽视它的缺点。
变频器是电力电子设备，有电子元器件、计算机芯片，易受外界的一些电气干扰。
因此，变频器投入电网运行时，需要考虑电网电压是否对称、平衡，变压器容量的大小及配电母线上是否接有非线性设备等；另一方面，变频器本身输入侧是一个非线性整流电路，对电源的波形特有影响，变频器输入、输出侧电压、电流含有丰富的谐波。
其产生的干扰有如下几点：1、一家大型综合性医院汇集了大量电气结构精密、功能复杂的医疗设备，这些医疗设备的工作状态正常与否与就诊患者的生命健康密切相关。
从电磁学的角度看，许多医疗设备即是电磁干扰的敏感受体，又是产生电磁干扰的主体。
为了保护各种医疗仪器的正常工作，医院建筑内外要尽量避免电磁波的产生源。
而变频离心机的变频器同样既能产生电磁波干扰，也是干扰的敏感受体。
轻则可能使医疗设备或者冷水机组变频器无法正常工作，重则会导致设备烧毁事故。
2、谐波使电网中的元件产生附加谐波损耗，精密医疗仪器需要稳定干净的正弦供电，变频器产生对供电网络产生谐波污染会导致医疗仪器故障，出错，引发医疗事故。
即使机组增加了昂贵的谐波过滤装置，也仅仅通过电容和电抗的对电流的调整，在一定程度上减少谐波污染的程度，根本无法做到完全消除。
3、谐波会引起电网中局部的并联谐振和串联谐振，从而使谐波放大，引起严重事故；4、谐波会对临近的通讯系统产生干扰，轻者产生噪声，降低通讯质量，重者导致信息丢失，使系统无法正常工作。
谐波会导致继电保护和自动装置的误操作，并使电器测量仪表计量不准确，甚至会影响医疗精密仪器的准确度，从而给医患双方造成不必要的麻烦。
使用变频器会存在的六大误区与应对策略 变频器如何做好保养
使用变频器会存在的六大误区与应对策略变频器如何做好保养变频器使用中会显现很多的误区，今日我给大家带来福利了，整理了6大误区及解决策略，希望能够帮到大家：误区一：在变频器输出回路连接电磁开关、电磁接触器在实变频器使用中会显现很多的误区，今日我给大家带来福利了，整理了6大误区及解决策略，希望能够帮到大家：误区一：在变频器输出回路连接电磁开关、电磁接触器在实际应用中，一些场合需要使用到接触器进行变频器切换：如当变频故障时切换到工频状态运行，或是当接受一拖二方式，一台电动机故障，变频器转向拖动另一台电动机等情况。
所以很多用户会认为在变频器输出回路加装电磁开关、电磁接触器是标准的配置，是安全断开电源的方式，事实上这种做法存在较大的隐患。
存在弊端：在变频器还在运行的时候，接触器先行断开，蓦地停止负载，浪涌电流会使过电流保护动作，会给整流逆变主电路产生确定的冲击。
严重的，甚至会使变频器输出模块IGBT造成损坏。
同时，在带感性电动机负载时，感性磁场能量无法快速释放，将产生高电压，损伤电动机和连接电缆的绝缘。
应对策略：将变频器输出侧直接与电动机电缆相连，正常起停电动机可以通过触发变频器掌控端子来实现，达到软起软停的效果。
若必需在变频调速器输出侧使用接触器，则必需在变频调速器输出与接触器动作之间，加以必要的掌控联锁，保证只有在变频调速器无输出时，接触器才能动作。
误区二：设备正常停运时，断开变频器交流输入电源在设备正常停运时，很多用户习惯于断开变频器交流输入电源开关，认为那样更安全、也可以节能。
存在弊端：此种做法，表面上相像可以起到保护变频器不受电源故障冲击的作用。
实际上，变频器长时间不带电，加上现场环境湿度影响，会造成内部电路板受潮而发生缓慢氧化、渐渐显现短路现象。
这就是在变频器断电停运一段时间后，再次送电时会频繁报软故障的原因。
应对策略：除设备检修外，应使变频器长时间处于带电状态。
除此之外，还应开启变频掌控柜的上下风扇、在柜内放置干燥剂或安装自动温湿度掌控加热器，保持通风和环境干燥。
变频器在煤矿井下应用中存在的问题及解决措施
变频器在煤矿井下应用中存在的问题及解决措施摘要：变频器已经成为煤矿井下设备的必须，并且使用也变得越来越广泛，为煤矿井下作业带来了巨大提升，但对于变频器仍存在的问题，还需要进行分析和解决。
关键词：变频器；煤矿井下；问题引言：技术的进步，促使变频器的技术水平提升，变频器的提升，也使煤矿井下效率得到了巨大进步。
但由于变频器一直在释放电磁干扰，会让井下线路作误动作，所以在实际的运用当中，变频器仍然还有很多问题需要解决。
这篇文章所给出的方法，都经过时实际的检验，可以直接进行使用，能够对煤矿井下工作带来帮助。
1.现阶段仍存在的问题1.1电磁干扰问题1）其他设备会对变频器进行干扰当其他设备运行时，也会产生电磁辐射，电磁辐将会成为干扰信号，然变频器无法正常工作。
干扰信号通过电源线或者是辐射的方式侵入变频器，对变频器产生影响，变频器的控制回路会因此发生误动作，从而引发工作不正常，严重时，会导致机器停机，并损坏其他的变频器。
2）变频器对其他设备产生干扰在工作时，变频器会进行大量的变频、整流操作，电路变化会引发周围的磁场变化，最终产生电磁波。
产生的电磁波频率很高，因为变频器工作在很高的频度下。
这些高频电磁波，会对变频器周围的仪表进行干扰，致使仪表工作不正常，并且，还会再产生高次谐波，通过供电回路，高次谐波将影响其他设备的正常工作。
1.2欠压停机对井下进行供电时，井下的大型设备一般公用一条高压线路。
当功率较大的大型设备直接起动，会让电流增大，从而使得整个供电网络的电压出现下降，变频器会在这种时候无法正常工作，发生停机，这就是欠压故障。
2.对问题进行解决的总体方式2.1对电网污染的消除措施变频器会产生谐波，谐波会对整个电网造成污染，为了确保电路可以正常运行，可以通过移向绕组法，并且通过整流器变压，来对谐波所产生的危害进行降低和消除。
这种方法的工作原理是：利用高压变频器与电网相连一侧通常会安装的整流变压器，使用二次侧向位移法，消除输入到电网中的谐波。
变频器应用在存在问题分析及措施
变频器应用在存在问题分析及措施摘要：主要介绍了变频器实际生产应用中出现的问题原因分析，及采取相应的措施关键词：变频器；干扰；故障一、引言随着变频技术的迅猛发展，优秀调速和节能性能，使得变频器在工厂已全面推广和应用，要求越来越多的电工掌握变频技术，使之成为每个电工技术人员的必备知识，因此提高电工变频知识显得越发重要。
二、电动机的启动方式1）工频启动工业启动又叫全电压启动，启动过程快，动态转矩大，对生产机械造成很大冲击，其启动电流大，一般达额定电流4-7倍，对电网产生干扰。
2）软启动为了减少启动电流在软启动设备出现前，大量采用星-角起动，自耦减压启动，电抗器启动方式，虽比全压启动有所改进，但仍存在二次冲击电流问题。
软启动是运用串接在电源与电动机间的软起动器对电动机进行起动，是一个无级减压的起动过程，起动方式是使输入电动机的电压从零以预设的函数关系平滑上升，直到起动结束，不会对网产生冲击，起动过程中，频率保持不变，起动开始，转矩较低，转矩随转速增加。
3）变频器变频启动频率从0HZ开始，按预置的加速时间逐渐上升到工频或给定的频率，输出电压按V/F关系也是从最低逐渐上升，与软启动相比，不但同样起动电流小，起动平衡，而且克服了软启动起动转矩过小缺点，通过降低频率和电压降低启动电流，且运行频率可随时调节。
三、变频器的主要结构和工作原理1）整流单元与单相或三相交流电源相连接通过桥式整流，产生脉动的直流电。
2）中间电路主要有作用：a.使脉动的直流电变得稳定或平滑，传送逆变器使用。
b.通过开关电源为各个控制电路提供电源。
c.可以配置滤波或制动装置以提高变频器性能。
3）逆变电路固定的直流电压通过IGBT变换成可变电压和频率的交流电压。
4）控制电路相当于计算机的CPU系统，进行综合分析运算，并将结果传送给整流器、中间电路和逆变器，同时它也接收来自这些部分的信号。
其主要组成部分是：输出驱动电路、操作控制电路。
主要功能是：a.利用信号来开关逆变器的半导体器件。
变频器使用不当引起的后果
FF帆楼主发帖时间：2005-12-31 1:05:00 博客播客收藏回复加为好友发送消息建议删除该贴!!由于用户误操作和使用变频器——而造成的后果本人从事变频器技术支持工作几年来,积累了很多现场调试经验,变频器维修经验.现钟对我维修和处理的一些变频器做个总结，供大家分享。
具体如下：1。
一台3.7KW返修机,说是炸机，前天才发货过去，今天就发回来了，打开机器一查看（N-）端子烧糊了，用户把零线接到直流母线的负级（N-）上去了,后来打电话一问知道原来用户把"N"当成了零线.在电工里“N”表示中性线，但在变频器里有的可不表示中性线。
这就要求用户在使用前认真看清技术资料或询问专业技术员，然后再接线。
2。
一台11KW的返修机器炸得更惨,返回公司维修时，发现输出端子严重烧伤，怀疑用户把三相输入线接到变频器的三相输出了,难怪这次客户这么客气。
但用户死不承担，我们的机器电源线接返了，软件会保护，但如果时间过长就会烧坏功率器件，所以建议用户一定要确定接线无误后才上电测试.3。
昨天返一台1.5KW的用户试用机，里面的控制板烧得不成样子了,用户以前没用过我们的机器，(每个厂家的接线端子表示意义也不一样)，用户可能是按照他们的经验接线实验,最后接错线烧成这样。
用户一定要看清楚说明书后才能接线,这样才能保证万元一失呀！4。
返回一台55KW 的风机水泵型变频器，那真的是太惊奇了，打开机箱检查，你们猜发现了怎么，发现了新大陆！里面有一个用过的小一字镙丝刀短接在整流输入部分．把三个整流桥炸完完了．后来打电话给客户询问，原来是客户自己拆机维修过，原来只是一点小问题，客户修好以后就充忙把镙丝刀遗漏在里面了。
最后一上电就————“大家最熟悉的声音发生了” 没伤到人是万幸了.5。
一台75KW 的变频器，代理商亲自送公司来的，说才用半年，在用户那里报硬件保护，对机器进行检测时，发现里面的电路板严重腐朽．这家用户是一家做工厂．用我们的变频器采用外挂的方式，也没做变频柜保护，当然这样安装肯定用不长久呀！所以建议变频器用在一些化工厂时，用户须加一个变频柜，把变频器放在柜子里，或者把变频器安装在配电房里，这样就避免腐蚀，又能抗干扰。
浅析建筑变频器产生干扰及解决措施
浅析建筑变频器产生干扰及解决措施摘要：随着我国建筑行业的快速发展，目前采用变频器驱动的电动机系统以其节能功效明显、调节方便、维护简单等诸多优点被广泛应用到建筑中。
然而随着变频器的广泛应用其工作中产生的干扰也越来越不容忽视。
本文就目前我国建筑变频器产生干扰进行粗浅的阐述，并提出抗干扰的解决措施。
关键词：变频器干扰解决对策1、前言目前我国建筑变频器的干扰主要有两种：一方面是由于变频器本身采用的元器件是由晶闸管或者整流二极管组成的，其产生的谐波对电网将产生传导干扰，引起电网电压畸变影响电网的供电质量；另一种是由于电频器输出部分所采用的igbt等开关元器件，在输出能量的同时会产生较强的电磁辐射干扰，影响周围电器设备的正常良好运作。
而无论哪种情况建筑变频器产生的干扰均会给电网和电器设备带来严重的危害，影响人们的工作、生活质量。
因此，探讨解决建筑变频器产生干扰的工作刻不容缓。
2、目前国际和国内谐波的有关标准目前国际和国内有关谐波的标准大不相同，以下笔者就谐波的国际标准、国内标准予逐个分析进行简要的介绍：首先，国际标准。
目前国际现行的有关标准主要有iec61000-2-2，iec61000-2-4两种。
iec61000-2-2标准主要适用于公用电网，而iec61000-2-4标准则主要适用于厂级电网。
这两个标准均对谐波产生的电网损害造成的程度进行了规定称之为最大允许电压畸变率thdv。
目前iec61000-2-2公共电网对各个接入点的谐波电压出允许的thdv为8%，而厂级电网iec61000-2-4的thdv允许标准则分为三个等级分别为5%、8%、10%根据电网公共情况不同而有所变换。
同时还规定了电器设备所允许的谐波电流幅值，iec61000-2-2主要针对16a 以下，iec61000-2-4则是针对16a到64a。
其次，国内标准。
目前我国国内对谐波的标准主要规定了，公共电网谐波电压限制为380v，电网电压总允许值为thdv为5%。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
施工电梯使用变频器存在的弊端
作者：北京金鼎盛起重建筑机械设备有限公司
伴随着大功率晶闸管(SCR)大功率晶体管(GTR)和新型场效应晶体管(IGBT)的相继问世，变频调速技术从20世纪60年代出现至今已日趋成熟，在各电气领域普及使用。
施工电梯等特种机电设备也不例外，变频器也使设备的技术含量、性能得以突飞猛进，与传统的调速方式比较其效果是鲜而易见的。
它使得施工电梯效率提高、运行平稳、设备寿命延长，结合PLC或微机控制，更显示无触点控制的优越性：线路简化、运行可靠、控制灵活、维护和故障监测方便。
由变频器的工作原理可知，必须满足一定的安装要求才能正常工作，变频器本身也不可避免产生谐波干扰和电磁辐射等常见问题，然而施工电梯的功率较大、工作环境较差、安全系数要求高，因此，引发了在安装使用与维护变频器的若干问题。
1、谐波干扰问题
1.1干扰的产生机理
变频器的主电路一般是交-直-交形式，即整流部分(AC/DC)和逆变部分(DC/AC)组成，先将电源进行三相桥式整流，再由大功率晶体管开关元件进行DC/AC转换。
在输入部分，输入电压是正弦波，非线性二极管组成的三相整流桥及二极管参数离散将引起输入电流的波形为非正弦波。
在输出部分，输出线电压是 SPWM 脉宽调制的矩形波，相电压是阶梯波，都是非线性的。
输出电流是带毛刺的近正弦波。
既然是非线性正弦波，就必将产生谐波。
理论上分析，谐波中不含有 3的整数倍谐波和偶次谐波，可按傅立叶级数分解为基波和各次谐波，通常含有6n 1(n=l，2，3….)次谐波。
1.2干扰的危害
输入电流谐波会使电网电压畸变，造成对其他用电设备的影响，如使变压器温度上升，产生震动噪声;引起保护电器误动作;导致计量仪表误差;破坏绝缘，影响电器正常工作，减少寿命等。
按GB12668-90规定，我国高次谐波管理标准电网电压谐波电压综合畸变率的是THD%≤10%，奇次谐波THD%≤5%，偶次谐波THD%≤2%。
输出电压和电流均有谐波，调制频率较低时，人耳可能听得见高次谐波频率产生的电磁噪声(尖叫声)，谐波造成电动机发热和振动，峰值电压甚至击穿绝缘，无功损耗大，cosφ减少等。
调制频率较高时谐波造成的影响要小，但无论调制频率高低，谐波都会通过导线的电磁耦合形成感应干扰，并且通过电缆向空间发射高频电磁辐射干扰，对周边的线路、电气设备等造成不良影响，如施工电梯中干扰门机控制信号使其不能正常工作、电脑板液晶显示出错、微机时钟停止工作。
一般情况下，变频器输出的谐波电压合成总量THD%应控制在5%~7%之间。
1.3干扰的抑制
无论输入还是输出谐波造成的干扰，其传播方式不外是线路传导、感应耦合和空中辐射三种方式，所以在抑制干扰的措施上我们也从这几个方面入手：
(1)接电抗器和滤波器。
输入端接入交流电抗器ACL，它对抑制5~9次谐波效果很显著，cosφ也可提高到75%~85%，输出端一般不接电抗器，选用时电抗器的压降最好控制在5%以下。
串联在整流桥和滤波电容之间的直流电抗器DCL 也能明显抑制谐波电流和提高功率因数。
接电源滤波器时应注意：输出侧的滤波器电容器只能接在电动机侧，且应接入电阻，防止逆变器因电容的充放电受冲击，滤波电抗器三相连接线必须按同方向绕在同一磁芯上，才能对基波电流无影响。
(2)合理布线和线路屏蔽。
变频器应使用单独变压器供电，两台变频器同时使用时更要彼此远离;其他设备和控制线路在布局上尽量远离变频器的输入、输出线(最低也在10cm以上)，并且不要与其平行走线，最好垂直交叉;信号控制线相绞可抑制差模干扰信号;布线时设备合理接地也是抑制谐波干扰的方法之一，接地时除了要按国家规定用足够线径的接地线保证接地电阻不大于5Ω之外，变频器还要单独接地，接地点尽量靠近变频器，接地线远离电源线也不能和电源的零线相接;对主电路(变频器到电动机的连接线)进行穿金属管屏蔽，并尽量短，控制信号线也可采用屏蔽线，屏蔽线靠近变频器的一侧应与控制线路的COM 端相连，同时屏蔽层只能一端接地。
(3)其他设备用隔离变压器对有干扰的电网进行电源隔离，用光电耦合管隔离受干扰的信号。
(4)亦可相对降低变频器的载波频率来消除干扰的影响，但噪音可能要大些，电流波形平滑性要差些，具体可现场进行调试确定。
笔者遇到过在施工电梯调试中出现过谐波干扰使门机信号出错，把载波频率在8~10K之间调低适当的值使故障排除。
(5)必要时也可使用零相序电抗器、电涌吸收器和电涌抑制器等。
