6502电气集中联锁
6502电气集中联锁
第三节
控制台与区段人工解锁按钮盘
3、办理基本进路 基本进路的办理方法：顺序按压进路的始端按钮和终端按钮。 （1）列车进路：包括接车进路和发车进路。 接车进路：例，1G接车进路。始端：X 终端：S1
第三节
控制台与区段人工解锁按钮盘
终端：XD
发车进路：例，3G向东郊方向发车进路。始端：S5
第三节
控制台与区段人工解锁按钮盘
警冲标外方 警冲标内方
2m 2m
股道 设于警冲标内方3.5～4米
3.5～4米
设于岔后两线间的高柱 信号机查表确定位置
股道
3.5～4米
第二节
车站信号设备平面布置图
3、调车信号机：根据调车作业的需要设置。 （1）起始调车信号机： 设于调车进路的始端，如尽头线、牵出线、编组线、机车出 入库线等与集中区衔接处（集中区入口处）均应设调车信号机。 例如：举例站场中的D2 、D18
课程简介
本课程是铁路信号专业的核心课程，教学内容主要讲
授6502电气集中的设备组成和工作原理。6502电气集中设
备在我国应用达数十年，性能稳定、安全可靠，目前仍是
我国车站联锁设备的主流设备，为保证铁路运输安全、提 高运输效率发挥了重要作用。其技术思想、联锁逻辑系统 的严密性是其他联锁设备的技术基础。通过本课程的学习 力争使学员掌握基本的联锁概念、联锁关系，提高岗位工
第三节
控制台与区段人工解锁按钮盘
3、进路按钮：进路按钮的结构为二位自复式，列车进路按钮为绿 色，调车按钮为白色。 设置原则： （1）原则每个信号复示器（信号机）设一个按钮。 （2）出站兼调车设两个进路按钮。列车进路按钮（绿色）、 调车进路按钮（白色）。 （3）变通进路上依需要可设变通按钮BA。 （4）进路终端处若无信号机，应设终端按钮（DZA、LZA）。 （5）每架进站信号机，设一个引导按钮YA。 （6）有通过进路的进站信号机，设通过按钮TA。
6502电气集中联锁完整版.ppt
6502 电 气 集 中 联 锁
三、主要技术要求
三、主 要 技 术 要 求
1）基本操作原则
6502电气集中联锁采用双按钮操纵方式，办理进路、取消进 路和人工解锁进路、单独操作道岔都要按压两个按钮才能动 作设备。
二、主 要 技 术 要 求
2）进路锁闭
进路显示白光带
指进路排通、防护进路的信号机开放后，进路上有关道岔 不能转换，有关敌对信号不能开放。
二、主 要 技 术 要 求
（３）区间故障解锁 当发生车站停电后回复供电，以及进路没有完全解锁等情况 时，控制台上全部或部分轨道电路区段显示白光带，此时有 关区段均处于锁闭状态，须办理“区段故障解锁”手续，才 能将有关轨道区段解锁。
二、主 要 技 术 要 求
７）道岔的锁闭 除进路锁闭外，联锁道岔还有以下几种锁闭方式：
一、设 备 的 组 成
➢ 室外 色灯信号机：给出各种信号显示。 电动转辙机：转换和锁闭道岔。 轨道电路：反应列车和调车车列的占用情况。 室外电缆：室内外设备连接。
6502 电 气 集 中 联 锁
二、6502电气集中联锁控制台盘面
二、6502电气集中联锁控制台盘面
6502电气集中控制台采用控制和表示合用的控制台。 控制台上设按钮和表示灯，按钮用来操作，表示灯用来监督。
第三章 联锁设备 第二节 6502电气集中联锁
6502 电 气 集 中 联 锁
电气集中联锁就是通常所说的继电联锁，是用继电电路集 中控制和监督全站的道岔、进路和信号，实现车站的联锁关系 和对国上海地铁1号线、北京地铁1号线车辆段、广州地铁1 号线车辆段等均采用6502电气集中联锁。
一、设 备 的 组 成
➢ 室内： 区段人工解锁按钮盘：盘面设有许多带有铅封的事故按钮，

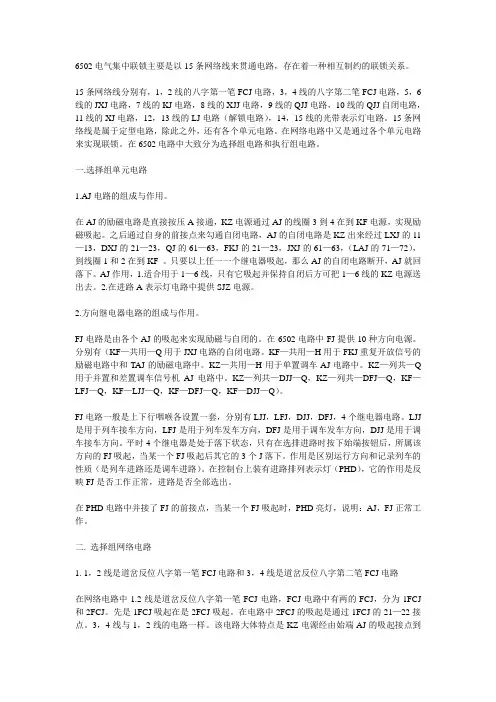

6502电气集中1-6线的简单归纳及个别单元电路
6502电气集中联锁主要是以15条网络线来贯通电路，存在着一种相互制约的联锁关系。
15条网络线分别有，1，2线的八字第一笔FCJ电路，3，4线的八字第二笔FCJ电路，5，6线的JXJ电路，7线的KJ电路，8线的XJJ电路，9线的QJJ电路，10线的QJJ自闭电路，11线的XJ电路，12，13线的LJ电路（解锁电路），14，15线的光带表示灯电路。
15条网络线是属于定型电路，除此之外，还有各个单元电路。
在网络电路中又是通过各个单元电路来实现联锁。
在6502电路中大致分为选择组电路和执行组电路。
一.选择组单元电路1.AJ电路的组成与作用。
在AJ的励磁电路是直接按压A接通，KZ电源通过AJ的线圈3到4在到KF电源，实现励磁吸起。
之后通过自身的前接点来勾通自闭电路，AJ的自闭电路是KZ出来经过LXJ的11—13，DXJ的21—23，QJ的61—63，FKJ的21—23，JXJ的61—63，（LAJ的71—72），到线圈1和2在到KF 。
只要以上任一一个继电器吸起，那么AJ的自闭电路断开，AJ就回落下。
AJ作用，1.适合用于1—6线，只有它吸起并保持自闭后方可把1—6线的KZ电源送出去。
2.在进路A表示灯电路中提供SJZ电源。
2.方向继电器电路的组成与作用。
FJ电路是由各个AJ的吸起来实现励磁与自闭的。
在6502电路中FJ提供10种方向电源。
分别有（KF—共用—Q用于JXJ电路的自闭电路。
KF—共用—H用于FKJ重复开放信号的励磁电路中和TAJ的励磁电路中。
KZ—共用—H用于单置调车AJ电路中。
KZ—列共—Q 用于并置和差置调车信号机AJ电路中。
KZ—列共—DJJ—Q，KZ—列共—DFJ—Q，KF—LFJ—Q，KF—LJJ—Q，KF—DFJ—Q，KF—DJJ—Q）。
FJ电路一般是上下行咽喉各设置一套，分别有LJJ，LFJ，DJJ，DFJ，4个继电器电路。
LJJ 是用于列车接车方向，LFJ是用于列车发车方向，DFJ是用于调车发车方向，DJJ是用于调车接车方向。
6502集中计算机联锁讲义
内容提要一、6502电气集中联锁设备组成二、6502电气集中联锁技术要求三、6502集中控制台四、6502集中控制台操作方法1、列车进路的操作方法。
2、调车进路的操作方法。
3、引导接车的操作方法。
4、进路解锁的操作方法。
5、其他操作方法。
一、6502电气集中联锁设备组成6502电气集中联锁设备由室内设备和室外设备组成。
（一）、室内设备（室内：系指车站运转室、信号楼或行车室内）1、控制台（学习要求；重点掌握）（1）、盘面由单元块拼装而成，其中，部分单元块带有绿、白色按钮；部分单元块带有各种作用的表示灯；部分单元块带有光带。
控制台台面由光带单元块组成该站模拟站场线路图形，图形中，紧邻线衔接处为“编号道岔”。
（2）、车站值班员（或信号员）利用控制台盘面的按钮操纵全站联锁区域的道岔，排列列车进路及调车进路，开放和关闭信号；并且通过各种表示灯，监督道岔位置、进路开通、线路占用、列车接近、进站、出站，信号机开、闭显示状态和信号设备是否正常等情况。
2、区段人工解锁按钮盘（学习要求：重点掌握）（1）、、安装在距控制台一定距离的位置（即：室内一人双臂平伸长度之外的距离）。
盘面设有站场各轨道区段带铅封的事故按钮，每个按钮对应一个道岔区段、无岔区段。
（2）、当控制台轨道电路区段出现故障（该故障现象为列车、调车车列出清进路后，该进路轨道区段没完成自动解锁而出现“白光带”，俗称“漏解锁”）（3）、、操作时，必须一人按压控制台“总人工解锁”按钮，一人在“区段人工解锁盘”上，将对应区段解锁按钮“破封”并按压，控制台故障“白光带”随即消失：3、继电器组合组合架（学习要求：理解掌握）；4、电源屏（学习要求：理解掌握）；5、分线盘（学习要求：理解掌握）。
（二）、室外设备1、色灯信号机（学习要求：重点掌握名称、显示、作用。
）2、电动（液压）转辙机（学习要求：理解掌握）3、轨道电路（学习要求：重点掌握轨道区段划分、命名及作用）4、电缆及电缆合（学习要求：理解掌握）；（三）、调车信号机的设置（学习要求：熟知掌握）1、调车起始信号机①、股道、牵出线、机待线设置于作业线出线端处；②、专用线、段管线设置于进站口处；③、双线单向发车（出站）口处向咽喉区调车时，进路第一组道岔前。
6502电气集中联锁详解
（5）分线盘
分线盘是室内，室外电缆连接的地方。
除上述设备外，信号机械室还设有信号 微机监测设备、TDCS站机，采用CTCS2的区 段设置有车站列控中心，采用调度集中的 区段还设有调度集中分机。
2.室外设备
（1）色灯信号机 各种信号机均采用色灯信号机
（2）电动（液压）转辙机 车站联锁区内的每个道岔都设置一台或多台转辙 机
当轨道电路区段因故障不能 按进路方式解锁时，可以利用 有关按钮办理区段人工解锁， 当采用取消解锁或人工解锁的 办法也不能关闭信号时，可以 利用它关闭信号。
2019/12/25
• 区段人工解锁盘须与控制台 隔开一定距离，操作时一人按 压控制台上的总人工解锁按钮， 另一人按压区段人工解锁按钮 盘的按钮，避免单人操作危机 行车安全。
车站值班员、信号 维修人员使用
信号维修人员维护 设备、查找故障时 使用
信号维修人员维 护设备、查 找故障时使 用
电源屏
分线盘 继电器组合架
ቤተ መጻሕፍቲ ባይዱ
控制台
区段故障解锁盘
2019/12/25
信号机
轨道电路
转辙机
1、室内设备 （1）控制台设置于车站运转室
内，盘面由带有按钮及表示灯 的单元块拼装而成，用光带组 成模拟站场线路图形，是车站 值班员指挥列车运行和调车作 业的中心。
（3）轨道电路 电气集中联锁车站的股道、
联锁区道岔区段和无岔区段， 均应装设轨道电路，反映列车、 调车车列的占用情况。
2019/12/25
（4）电缆及电缆盒
室内与室外信号设备间、室内控制台与 继电器组合架间的联系都使用电缆连接。
室外电缆的分歧点、连接点以及终点设有 电缆盒或变压器箱，用以实现电缆与设备 之间的连接。
铁路6502电气集中和计算机联锁
铁路6502电气集中和计算机联锁进路1、什么叫进路？进路是车站内列车或调车车列有一点运行至另一点的全部过程。
其中列车用的进路称为列车进路，调车用的进路称为调车进路。
进路要求其包括得道岔必须处在规定的位置上。
进路上包括数个轨道区段。
2、列车进路如何分类？列车进路分为接车进路、发车进路和通过进路。
接车进路指列车进路车站（或车场）所经过的路径，始于进站信号机，终于另一端咽喉的出战信号机（或进路信号机）。
发车进路指由车站（或车场）驶出所经过的进路，起于出站信号机，终于站界处。
通过进路是指列车经正线不停车经过车站（或车场）的进路。
3、短调车进路和长调车进路如何区分？短调车进路指从始端的防护信号机（所调动车列、车辆、单机、动车最前端）开始，到下一架阻挡信号机为止的一个单元调车进路。
长调车进路由两个及以上单元调车进路组成。
调车进路的长短，不是只进路的长短，而是调车进路中阻挡信号机是一架还是几架。
4、基本进路和变通进路如何确定？站内有一点向另一点运行有几条进路时，规定常用的（或者说较合理的）一条为基本进路。
基本进路一般是两点间最近的、对其他进路影响最小的进路。
《行规》附件6：“6502型电气集中使用说明”中，基本进路：指按下进路始端和终端两个按钮后，所排列出的一条较合理的列车或调车进路，也称为优先进路。
此时，基本进路以外的其余进路叫做变通进路（又称迂回进路）。
为什么要设变通进路呢？目的是为了提高作业效率，增加列车或调车运行的灵活性。
当基本进路上得道岔发生故障、轨道电路被占用或故障等原因，不能开通基本进路时，可以开通变通进路，使列车或调车车列运行不会受阻。
5、敌对进路同时行车会影响行车安全的任意两条进路是敌对进路。
敌对进路必须互相照查（找茬），不得同时开通。
另外，同一到发线对向的调车进路是敌对进路吗？同一到发线上允许同时建立对向的调车进路，这样对调车作业较多的车站可提高作业效率，但对于调车作业较少的中间站，同一到发线上同时建立对向的调车进路，也可作为敌对进路。
6502电气集中联锁操作使用培训资料 (2)
6502电气集中联锁操作使用培训（讲义）一、6502电气集中的基本原理（技术特性)（一）6502电气(继电）集中设备主要由哪些部分组成？6502电气集中设备分室外设备和室内设备两部分组成室外设备包括:轨道电路、信号机、转辙机；室内设备包括：控制台、继电器组合（各种电路）、电源屏（各种电源）.（二）6502电气集中能实现哪些主要的技术条件？从联锁设备上能满足的三个基本技术条件:1。
进路上的道岔位置不对或敌对信号未关闭时，防护该进路的信号不能开放;信号开放后进路上的道岔不能再扳动，其敌对信号也不能开放。
2。
主体信号未开放时，其预告信号不能开放；正线出站信号未开放时,进站信号机不能开放为通过信号。
3。
道岔不密贴（第一连接杆处尖轨与基本轨间能插入4毫米厚的铁片）时，信号不能开放。
6502电气集中满足上述条件外，还能满足下面的二个技术条件：1.信号开放前对下述条件进行验证:①进路上的所有道岔及防护道岔均已转换到规定位置并锁闭；②敌对信号未开放;③列车进路上各区段必须空闲（发车时，到发线除外）；④红灯灯丝良好（侧线发车除外);⑤超限绝缘的邻接区段必须空闲（能构成平行进路时除外）；⑥开放出站信号机时必须办妥闭塞,开放通过信号时，必须验证正线出站信号已开放.2.信号开放后，道岔不能再被扳动，敌对信号也不能再开放。
（三)6502控制台上的按钮和表示灯的用途？6502控制台是由单元组成的，上面布置了车站联锁范围内的线路、道岔、信号示意图。
按钮用于操纵道岔和信号，表示灯用来表示设备的状态及动作过程。
股道上的绿色按钮用来办理列车进路，称列车按钮(LA）。
股道旁的白色按钮用来办理调车进路,称调车按钮（DA）。
（四）信号机在什么时候才能关闭？（1)列车信号当列车第一轮对驶入信号机内方后信号立即关闭。
（2)调车信号的关闭分两种情况：a．当接近区段空闲时,在车列全部进入信号机内方后,信号自动关闭。
b．当接近区段留有车辆或无接近区段(如货物线向外的调车信号，因货物线未设轨道电路，故该调车信号无接近区段)时，应在车列出清信号机内方第一区段后信号才能自动关闭。
6502电气集中联锁操作使用培训资料
6502电气集中联锁操作使用培训资料一、简介二、基本原理1.控制原理：6502电气集中联锁利用电气信号和逻辑控制实现对信号设备的控制。
它通过判断开关状态和信号状态，进行逻辑判断，并根据逻辑判断的结果控制信号设备的开闭。
同时，联锁系统可以记录和反馈信号设备的状态。
2.设备连接：6502电气集中联锁需要与信号设备进行连接，包括道岔、信号机、按钮等。
在连接时，需要将各个设备与联锁系统的输入输出接口相连，确保信息的传递和控制的有效性。
三、操作步骤1.启动联锁系统：将联锁系统的电源接通，并按照系统要求启动。
系统启动后，可以进行操作和控制。
2.设定联锁条件：根据列车运行的需要，设定联锁条件，包括信号设备的状态、按钮的位置等。
联锁系统会根据这些条件进行逻辑判断。
3.检查联锁条件：在设定联锁条件后，需要检查条件的有效性。
包括检查按钮、信号机、道岔等设备的状态是否与设定的条件匹配。
如果条件不匹配，则需要重新设定。
4.控制信号设备：经过检查后，可以对信号设备进行控制。
按照系统要求，进行开关、按钮等操作，改变信号设备的状态，并进行逻辑判断。
5.检查联锁结果：在控制信号设备之后，需要检查联锁结果。
检查结果包括信号设备的状态是否正确，以及联锁系统的反馈信息是否符合预期。
如果结果不符合预期，则需要进行调整。
6.关闭联锁系统：在使用完毕后，需要关闭联锁系统。
按照系统要求，进行关闭操作，并断开电源。
四、注意事项1.操作时要仔细核对联锁条件，确保其准确性。
任何错误的设定都可能导致列车行车不安全。
2.操作时要按照操作步骤进行，不要越过任何环节。
3.如果发现操作结果与预期不符，应立即停止操作，并检查设备的状态和设置。
4.在操作过程中出现任何异常情况，应及时向相关人员汇报，并采取正确的应急措施。
五、总结本资料介绍了6502电气集中联锁的基本原理和操作步骤。
操作人员在使用联锁系统时，要仔细核对联锁条件，按照步骤进行操作，并注意检查操作结果。
6502操作步骤
1、在6502电气集中联锁控制台上为一列进站停车的列车办理接车进路和发车进路。
（例：上行4道接车与发车）1）、接车进路：先按压SLA，后按压X4.2）、发车进路：先按压S4，后按压SLZA。
2、在6502电气集中联锁控制台上为一下行列车办理通过列车进路。
1）、先按压XTA，后按压XLZA。
2）、先办理发车进路（先按压SⅡ，后按压SLZA），后办理接车进路（先按压SLA，后按压XⅡ。
3、在6502电气集中联锁控制台上排列D6至ⅡG的调车进路。
先按压D6，后按压D16.4、在6502电气集中联锁控制台上将某一道岔单独操作至定位并锁闭。
（例：2/4道岔在反位）先按压S道岔总定位按钮，后按压2/4道岔按钮，最后按压2/4道岔按钮下的锁闭按钮。
5、在6502电气集中联锁控制台上取消一条刚建立的东郊方向的列车进Ⅲ道的接车进路，变更为5道接车。
先按压X总取消按钮，后按压X D LA，取消完毕。
先按压X D LA，后按压S5.6、为一进站列车开放X引导信号。
先确认下行咽喉区道岔是否已转换至相应的位置，如果没有先单操至相应的位置，然后按压X引导按钮即可。
7、在计算机联锁工作站排列一条基本进路，并取消。
1）、先用鼠标左键点击进路的始端信号机，后用右键点击进路的终端信号机，然后左键点击命令按钮栏的“排列进路”命令，最后左键带年纪“执行”按钮。
、2）、取消：左键点击进路的始端信号机，右键点击进路的终端信号机，左键点击“取消进路”命令，最后点击“执行”。
7、在计算机联锁工作站上单独锁闭一组道岔并对道岔区段设置限速45㎞/h。
1）、锁闭过程：先左键点击道岔元件或道岔元件的编号，后左键点击“单独锁定”命令，最后点击“执行”。
2）、设限45㎞/h：先左键点击道岔元件或道岔元件的编号，后左键点击“岔区设限“命令，选择限制速度45㎞/h，最后点击“执行”。
6502电气集中
6502电气集中第一章电气集中概述车站联锁设备是保证站内运输作业安全、提高作业效率的铁路信号设备，它的控制对象是道岔、进路和信号机。
将道岔、进路和信号机用电气方式集中控制与监督，并实现它们之间联锁关系的技术方法和设备称为电气集中联锁，用继电器实现联锁关系的称为继电式电气集中联锁（以下简称电气集中）。
6502电气集中是我国目前应用最普通的一种继电式电气集中联锁。
6502电气集中具有电路定型化程度高、逻辑性强，操作方法简便灵活、不易出错，维修、施工比较方便，符合故障—安全原则，易与区间闭塞设备及其他信号设备结合等优点；又是调度集中和调度监督的基础设备。
因此，在我国铁路得到了广泛应用。
第一节电气集中的组成电气集中分为室内设备和室外设备两大部分。
P1图1-1室内设有控制台、区段人工解锁按钮盘、继电器组合及组合架、电源屏、分线盘等设备。
室外设有色灯信号机、电动转辙机、轨道电路、电缆线路及电缆连接箱盒等设备。
第二节继电器组合及组合架一、继电器组合类型采用继电器定型组合的形式设计电路，不仅简化了设计，加快了设计过程，而且组合可在工厂预制，这就极大地缩短了施工工期。
L某Z、1L某F、2L某F、Y某、D某、D某F（二）道岔组合类型DD、SDZ、SDF（三）区段组合类型Q（四）其他组合类型F、DY二、继电器组合的选用（一）进站信号机选用的组合1．在双线单向运行区段，每架进站信号机相应选用Y某和L某Z两个组合。
2．在单线双向运行区段和双线双向运行区段，每架进站信号机应选择1L某F、Y某、和L某Z三个组合。
3．当进站信号机内方有一无岔区段和同方向的调车信号机时，因为进站与调车信号机之间没有道岔，可作为一个信号点看待，一般称为进站内方带调车，可不设D某组合，仅选用1L某F、Y某和L某Z三个定型组合，再增选一个零散组合（所谓零散组合就是根据具体情况设计的非定型组合）。
（二）出站兼调车信号机和发车进路信号机选用的组合1．当只有一个发车方向时，每架出站兼调车信号机应选用L某Z和1L某F两个组合。
6502电气集中联锁解读
（三）组合架 从进门开始从前往后数为1排，2排，3排……. 每排从左至右数称为1架，2架，3架…….
每架分为11层，从下至上顺序编号为1，2，3…10，0
其中：1～10层装继电器组合，每层安装1个继电器组合，每个继 电器组合包括2个端子板（组合侧面端子）和10个继电器座的 位置。 0层安装各种电源端子和接线端子（零层端子）。组合架与 控制台和按钮盘间连线都要经过零层端子。零层端子板共13块 ，
继电器组合及组合架是实现联锁的设备，也是实行控 制和监督用的继电器放置的地方。
电源屏能不间断地供给整个电气集中用的各种交流电 源和直流电源。 分线盘是室内外电缆连接的地方。
10
室内设备 一、控制台和区段人工解锁按钮盘 （一）控制台 按照每个车站站场的实际情况布置的，盘面上的模 拟站场线路、接发车进路方向、道岔和信号机位置 均与站场实际位置相对应 由各种标准单元块拼装而成，构成单元控制台 图2－12 目前采用：西安信号厂生产的TD5型控制台 沈阳信号厂生产的TD4型控制台
（二）怎样选用继电器组合
5、区段应选用的组合 图2－15
24
（二）怎样选用继电器组合 5、区段应选用的组合 联系图举例
26
DX有8张类型图：
D－单置；B－并置；A-差置；J－尽头； 1-向左运行；2－向右运行；
P289 附录7
1/Q和2/Q： 1表示无岔区段用；2表示有岔区段用； Ⅰ-1/SDZ和 Ⅱ-2/SDZ： Ⅰ表示撇形道岔；Ⅱ表示捺形道岔；1表示双动道岔 左侧（面向图纸看）道岔用，2表示右侧道岔用。A表示 小号（配线端子1～7），B表示大号（11～17）
• 三、联锁设备
控制车站的道岔、进路和信号，并实现它们之间联锁关系的设备 称为联锁设备。联锁设备可分为继电联锁和计算机联锁。
6502电气集中 联锁
七、照查继电器电路：照查继电器平时经励磁和自闭电路处于吸起状态。
(一)电路动作时机：正常排列进路时，GJJ吸起，切断ZCJ的自闭电路；当最终端的道岔区段锁闭时，因SJ落下，切断ZCJ 的励磁电路，使ZCJ落下。
最终端的道岔区段解锁时，SJ吸起，ZCJ励磁并自闭。
(二)故障分析：平时因故落下的可能性不大，因为其励磁和自闭电路同时沟通。
1．励磁电路故障。
取消进路时，股道的白光带不消失；正常解锁时，列车进入股道后，整个股道仍然亮红光带。
2．自闭电路故障。
办理发车进路时，整个股道均亮红光带。
如果股道无车占用，则点亮整个股道上的白光带。
因为只要进路锁闭，ZCJ随SJ落下而落下，点亮股道上的光带。
3．错误保留吸起。
正常排列进路时，股道不亮白光带且信号不能开放。
八、传递继电器电路：传递继电器平时经3-4线圈的励磁和自闭电路保持吸起状态。
(一)电路动作时机：正常排列进路时，当1LJ和2LJ均落下后，切断CJ3-4线圈的励磁和自闭电路，使CJ落下。
正常解锁时，FDGJ落下，用其后接点接通CJ励磁电路，使CJ励磁并自闭。
故障解锁时，经1-2线圈励磁；1LJ或2LJ吸起后，用其前接点接通3-4线圈自闭电路。
用其它方式解锁进路，只要1LJ或2LJ吸起，CJ便经3-4线圈励磁并自闭。
(二)故障分析1．平时因故落下。
正常排列进路时，出现始终端一直闪光的现象。
因为CJ落下后切断了6线。
2．错误保留吸起。
会出现信号不能开放，进路又不能正常取消的现象。
因为CJ不落下，11线和12线均不能沟通。
3．1-2线圈励磁电路故障。
相应区段锁闭后不能实现故障解锁。
因CJ不能吸起，1LJ和2LJ无法吸起。
九、信号继电器电路：对于列车进路设置了LXJ；对于调车进路设置了DXJ；它们平时处于落下状态。
(一)电路动作时机：正常排列进路时，11线沟通，XJ励磁并自闭，FKJ落下切断励磁电路。
当列车进入信号机内方时，XJJ落下，LXJ随之缓放落下，但DXJ经XJJ后接点又沟通一条白灯保留电路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
七、进 路 的 解 锁
3.进路的人工解锁
列车或调车车列在驶入进路的接近区段后一般不允许解锁进 路，如特殊情况需解锁进路，必须使用人工解锁的方法。
X30秒人工解锁 X总人工解锁 X3min人工解锁
办理人工解锁的方法：同时按压进路的 始端按钮和本咽喉的总人工解锁按钮， 信号随即关闭，进路延时锁闭。
同一咽喉区不能同时办理两条进路的人 工解锁，只有前一条进路延时解锁后， 才能办理另一条进路的人工解锁。
1.与排列进路有关的按钮和表示灯。
• 进路按钮： （1）列车进路按钮：绿色，设在进出站信号机附近，办理列车
进路时作为始、终按钮。 （2）调车进路按钮：白色，设在调车信号机附近，办理调车进
路时作为始、终按钮。 （3）变通按钮：绿色，专门用于办理变通进路。
二、6502电气集中联锁控制台盘面
• 按钮表示灯： 为了记录或监督按钮的按下，对应每个按钮设有表示灯，按下 后表示灯亮。
6502 电 气 集 中 联 锁
一、设备的组成 二、6502电气集中控制台盘面 三、主要技术要求
6502 电 气 集 中 联 锁
一、设备的组成
一、设 备 的 组 成
6502电气集中联锁设备可分为室内和室外两部分。 室内（信号楼内）设有控制台、继电组合及组合架、电源屏、 区段人工解锁盘。 室外有色灯信号机、电动转辙机、轨道电路和电缆。
四、列 车 进 路 办 理
（1）接车进路 （2）发车进路 （3）变通进路
在大站咽喉区内，进路的始端和终端之间往往有几条路径可走， 根据作业需要，一般规定路径最短或对其他进路影响最小的进 路为基本进路，其余为变通进路，又称为迂回进路。
①变通进路上的信号机按钮，无论单置、并置、差置，均可作 为列车进路变通按钮。
一、设 备 的 组 成
➢ 室外 色灯信号机：给出各种信号显示。 电动转辙机：转换和锁闭道岔。 轨道电路：反应列车和调车车列的占用情况。 室外电缆：室内外设备连接。
6502 电 气 集 中 联 锁
二、6502电气集中联锁控制台盘面
二、6502电气集中联锁控制台盘面
6502电气集中控制台采用控制和表示合用的控制台。 控制台上设按钮和表示灯，按钮用来操作，表示灯用来监督。
八、控制台其他操作
八、控 制 台 其 他 操 作
1.道岔的单独操纵 控制台上方对于每组道岔设一个道岔单独操作按钮，每个咽喉设 有一个总定位按钮和一个总反位按钮。 当有关道岔区段未处于锁闭状态时，可以单独转换道岔。 定位：同时按下道岔单独操纵按钮和本咽喉的道岔总定位按钮， 道岔转换至定位，道岔表示灯显示绿色； 反位：同时按下道岔单独操纵按钮和本咽喉的道岔总反位按钮， 道岔转换至反位，道岔表示灯显示黄色。
反位，如果道岔故障表示灯全灭。
6502 电 气 集 中 联 锁
三、主要技术要求
三、主 要 技 术 要 求
1）基本操作原则
6502电气集中联锁采用双按钮操纵方式，办理进路、取消进 路和人工解锁进路、单独操作道岔都要按压两个按钮才能动 作设备。
二、主 要 技 术 要 求
2）进路锁闭
进路显示白光带
指进路排通、防护进路的信号机开放后，进路上有关道岔 不能转换，有关敌对信号不能开放。
进路锁闭实际是由构成该进路的各轨道区段的锁闭构成的。
二、主 要 技 术 要 求
进路的锁闭程度不同， 主要影响人工办理进路 解锁的方式。
根据进路接近区段占用状态的不同，进路锁闭可分为预先锁 闭和接近锁闭。 （1）预先锁闭：进路排通、防护进路的信号开放后，接近区 段空闲时的进路锁闭，称为进路的预先锁闭。 （2）接近锁闭：进路排通、防护进路的信号开放后，接近区 段有车占用时的进路锁闭，称为进路的接近锁闭，又称为完 全锁闭。
七、进 路 的 解 锁
4.区段解锁 在列车或调车车列沿进路通过后，某些区段因故不能正常解锁， 或由于某些原因引起错误解锁时，应采用区段故障解锁的方法。 方法：两人协同完成，一人按压控制台上本咽喉的总人工解锁按 钮，另一个按压区段人工解锁盘上对应区段的事故按钮，光带熄 灭区段解锁。
6502 电 气 集 中 联 锁
•按压相应的引导按钮，其上方白色表示灯点亮，沿道岔 开通方向锁闭进路，控制台上显示白光带。
•列车驶入进站信号机内方，引导信号自动关闭，引导信 号不能自动解锁。
•车站值班员确认列车全部驶入股道停妥后，办理解锁手 续，进路立即进行区段人工解锁。
六、引 导 接 车 的 办 理 方 法
进路总锁闭办理步骤如下： •将进路上有关道岔转换到规定位置开通进路。 •按压下本咽喉的引导总锁闭按钮，咽喉全部道岔锁闭。 •破铅封按下相应的引导按钮，引导信号机开放。 •列车驶入进站信号机内，引导信号自动关闭。 •车站值班员确认列车全部驶入股道停妥后，办理解锁手 续，拉出引导总锁闭按钮。
二、主 要 技 术 要 求
5）进路的自动解锁 是指进路锁闭信号开放后，随着列车的出发、到达、通过以 及调车车列的牵出和折返，进路上有关轨道电路区段自动解 锁，控制台上相应的轨道区段的白光带自动熄灭。
进路正常解锁：一般采用三点式“逐段解锁”法
二、主 要 技 术 要 求
6）人工办理解锁进路及解锁轨道电路区段
二、主 要 技 术 要 求
（３）区间故障解锁 当发生车站停电后回复供电，以及进路没有完全解锁等情况 时，控制台上全部或部分轨道电路区段显示白光带，此时有 关区段均处于锁闭状态，须办理“区段故障解锁”手续，才 能将有关轨道区段解锁。
二、主 要 技 术 要 求
７）道岔的锁闭 除进路锁闭外，联锁道岔还有以下几种锁闭方式：
人工办理解锁进路是指进路建立后，不经列车或调车车列 运行，人为的将进路解锁。
（1）取消解锁：当进路处于预先锁闭时，办理“取消解锁”才 能将进路解锁。
（2）人工解锁：当进路处于接近锁闭是，须办理“人工解锁” 才能将进路解锁。
接车进路和正线发车进路3min
人工解锁
自动延时
站线发车进路和调车进路延时30s
二、主 要 技 术 要 求
3）信号的开放 在控制台上操纵按钮办理进路后，满足下列条件信号即可自 动开放：
（1）进路空闲。 （2）有关道岔转换至规定位置。 （3）敌对进路未建立并锁闭在未建立状态。 （4）进路锁闭。
二、主 要 技 术 要 求
4）信号的关闭 已经开放的信号，在下列情况应及时自动关闭： （1）当列车进入列车信号机内方第一个轨道区段时。 （2）当调车车列全部越过开放的调车信号时，即出清。 （3）当信号显示与防护进路的条件不符合时。 （4）办理取消或人工解锁进路时。
七、进 路 的 解 锁
（2）调车中途返回解锁 调车中途返回解锁是指调车中途折返时对于原调车进路上不能正 常解锁的区段，在调车车列折返后，也能使之自动解锁。 2.进路的取消 信号开放后，列车或调车车列尚未进入进路的接近区段，即进路 处于预先锁闭时，如需解锁进路、关闭信号，可使用取消的方法： 同时按压进路始端按钮和本咽喉的总取消按钮，信号自动关闭， 进路解锁，进路上白光带熄灭。
第三章 联锁设备 第二节 6502电气集中联锁
6502 电 气 集 中 联 锁
电气集中联锁就是通常所说的继电联锁，是用继电电路集 中控制和监督全站的道岔、进路和信号，实现车站的联锁关系 和对室外设备的控制，操作人员通过控制台集中操纵和监督全 站信号设备。
我国上海地铁1号线、北京地铁1号线车辆段、广州地铁1 号线车辆段等均采用6502电气集中联锁。
一、设 备 的 组 成
➢ 室内： 区段人工解锁按钮盘：盘面设有许多带有铅封的事故按钮，
每个按钮对应于车站的一个道岔区段或有列车经过的无岔区 段。当轨道电路区段因故不能按进路方式解锁时，可以利用 有关按钮办理区段人工解锁。 继电器及组合架：装设继电器的组合架，控制设备开闭。 电源屏：能不间断地供给整个电气集中用的各种交流电源和 直流电源。 分线盘：是室内外电缆连接的地方。
钢轨轨面锈蚀、油垢多、钢轨导电性能不良、轨道电路技 术参数不达标，造成轨道电路分路不良，控制台上的现象 一般为，列车车列占用情况不能在控制台上反映（红光带 不亮），列车或车列过后轨道区段故障锁闭（白光带不消 失）。
6502 电 气 集 中 联 锁
四、列车的进路办理
四、列 车 进 路 办 理
6502电气集中联锁采用双按钮选路方式，即只需在控制台上顺 序按压进路的始端、终端按钮就能够按照操作意图自动转换道 岔、锁闭进路和开放信号机。而且无论进路中有多少组道岔， 均自动转换，从而简化了操作手续，提高了效率。 6502电气集中联锁同一个咽喉区只能办理一条进路。 路上有车占用、轨道电路故障、正在进行人工解锁以及敌对进 路已经建立，都不能办理进路。
• 光带：利用光带模拟站场线路 三种显示： ➢ 平时处于灭灯状态 ➢ 办理好进路显示白光带 ➢ 占用或故障显示红光带
二、6502电气集中联锁控制台盘面
2.与操纵道岔有关的按钮和表示灯。 ➢ 每个咽喉区设道岔总定位按钮和道岔总反位按钮。 ➢ 总定位按钮表示灯为绿灯，总反位按钮表示灯为黄灯。 ➢ 每组道岔还设有道岔单独操纵按钮和一个道岔单独锁闭按钮。 ➢ 每组道岔设两组表示灯，绿灯表示道岔处于定位，黄灯表示
五、调车进路的办理方法
五、调 车 进 路 办 理方 法
（1）调车基本进路 办理调车进路与办理列车进路原则相同，只是按压调车进路的始、 终端按钮，按钮为白色。 （2）长调车进路 长调车进路可以分段办理，但是为了简化程序也可一次性办理。 （3）变通进路：与办理列车变通进路相似，即顺序按压始端的 调车进路按钮、变通按钮和终端调车进路按钮选出变通进路。 •专门设置的变通按钮可作为变通进路按钮 •反向单置信号机按钮可作为变通按钮 •并置、差置、同向单置按钮不能作为变通按钮。
பைடு நூலகம் 6502 电 气 集 中 联 锁
七、进路的解锁
七、进 路 的 解 锁
1.进路的自动解锁 （1）正常解锁 信号开放后，列车顺序接近、占用、出清进路上各轨道电路区 段，自列车的始端至终端，各轨道电路区段顺序解锁。 调车进路的正常解锁与列车进路相同。
