电表计量错误接线分析
错误接线总结报告范文(3篇)
第1篇一、前言随着电力行业的不断发展，电力系统的安全运行日益受到重视。
然而，在实际工作中，由于接线错误导致的安全事故、设备损坏等问题时有发生。
为了提高电力系统的安全运行水平，本文对错误接线问题进行了总结分析，以期为相关工作人员提供参考。
二、错误接线类型及原因1. 错误接线类型（1）中性线和接地线未分清（2）相线与零线接反（3）三相电源接错（4）接地线接错（5）倍率错误（6）电流互感器、电压互感器接线错误2. 错误接线原因（1）接线人员技术水平不高（2）工作责任心不强（3）施工图纸错误（4）设备质量不合格（5）现场管理混乱三、错误接线危害1. 安全事故：错误接线可能导致电气设备过载、短路，引发火灾、触电等安全事故。
2. 设备损坏：错误接线可能导致电气设备损坏，缩短设备使用寿命。
3. 计量不准确：错误接线可能导致电能计量不准确，给企业造成经济损失。
4. 影响电力系统稳定运行：错误接线可能导致电力系统出现电压、频率波动，影响电力系统的稳定运行。
四、错误接线案例分析1. 案例一：某企业配电室发生火灾，原因是接线人员将中性线和接地线接反，导致设备外壳带电，引起火灾。
2. 案例二：某住宅小区发生触电事故，原因是居民在改造家中电路时，将相线与零线接反，导致触电。
3. 案例三：某工厂电能表计量不准确，原因是接线人员将电流互感器、电压互感器接反，导致电能表计量值偏低。
五、预防措施1. 加强接线人员培训，提高其技术水平。
2. 强化工作责任心，确保接线质量。
3. 严格审查施工图纸，确保图纸准确无误。
4. 加强设备质量检验，确保设备质量合格。
5. 优化现场管理，规范操作流程。
6. 定期开展安全检查，及时发现并处理错误接线问题。
六、结论错误接线是电力系统运行中常见的安全隐患，严重威胁着电力系统的安全稳定运行。
通过对错误接线类型、原因、危害及预防措施的分析，有助于提高电力系统的安全运行水平。
相关工作人员应高度重视错误接线问题，采取有效措施，确保电力系统的安全稳定运行。
单相电能表错误接线剖析

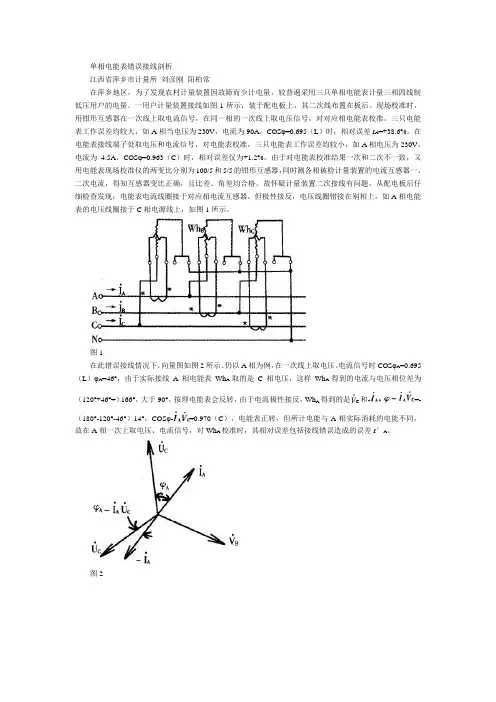

单相电能表错误接线剖析江西省萍乡市计量所刘彦刚阳柏常在萍乡地区，为了发现农村计量装置因故障而少计电量，较普遍采用三只单相电能表计量三相四线制低压用户的电量。
一用户计量装置接线如图1所示，装于配电板上，其二次线布置在板后。
现场校准时，用钳形互感器在一次线上取电流信号，在同一相的一次线上取电压信号，对对应相电能表校准。
三只电能表工作误差均较大，如A相当电压为230V，电流为90A，COSφ=0.695（L）时，相对误差r A=+38.6%。
在电能表接线端子处取电压和电流信号，对电能表校准，三只电能表工作误差均较小，如A相电压为230V，电流为 4.5A，COSφ=0.963（C）时，相对误差仅为+1.2%。
由于对电能表校准结果一次和二次不一致，又用电能表现场校准仪的两变比分别为100/5和5/5的钳形互感器，同时测各相被检计量装置的电流互感器一、二次电流，得知互感器变比正确，且比差、角差均合格。
故怀疑计量装置二次接线有问题，从配电板后仔细检查发现：电能表电流线圈接于对应相电流互感器，但极性接反，电压线圈错接在别相上，如A相电能表的电压线圈接于C相电源线上，如图1所示。
图1在此错误接线情况下，向量图如图2所示。
仍以A相为例，在一次线上取电压、电流信号时COSφA=0.695（L）φA=46°，由于实际接线A相电能表Wh A取的是C相电压，这样Wh A得到的电流与电压相位差为（120°+46°=）166°，大于90°，按理电能表会反转，由于电流极性接反，Wh A得到的是C和-=-（180°-120°-46°）14°，COSφ-=0.970（C），电能表正转，但所计电能与A相实际消耗的电能不同，故在A相一次上取电压、电流信号，对Wh A校准时，其相对误差包括接线错误造成的误差r′A。
图2计算得到的r′A与实测得到的r A很接近，说明r A主要是错误接线造成的。
电能计量装置的错接线检查分析及退补电量计算
2014-9-3
接线
故障
电路
相量图 较 反相
表现
极 V， 原边 UV 性 v0 (或 VW ) 接 反 相反接
相量图、表现都与 uv (或 vw )
相反接时相同
2. TA错误接线分析
接线 故障 电路 相量图 表现
两台 TA简 u (或 w） 化的三 相接反 线连接
Iuw =
Iu
2014-9-3
5
正系数，计算退补电量，解除计量纠纷和基本达到合理的弥
补因电能计量装置错误接线造成的计量误差。
退补电量为： Δ W = W0 - W ′ WΒιβλιοθήκη = ？2014-9-3 15
退补电量的计算方法
更正系数： W0 ：负载实际使用的电量
W′：电能表误接线时所计量的电量
P0：电能表正确接线时所测量的功率= U I cosφ
2014-9-3 13
（4）v 相电压法与电压交叉法的局限性：
① 只能判错不能判对，因为有些错误接线也有 相同的表现
② 对于错误接线，不能得知是那种错误接线形 式
2014-9-3
14
五、 退补电量的计算方法
电能表错误接线给电能计量带来了很大的误差，其误差
值可由百分之几十到百分之几百。 电能计量出现差错时，供电企业应按有关规定退补相应 电量的电费。 电能表错误接线分析的目的，就在于求出错误接线的更
表现 u与n等电位 Uuv＝Uwu ＝Up（相电压） ＝57.7V Uvw=100V u不与v、w 构成回路， Uuv
，Uwu
Uvw＝100V
接DS表、 DSX表 各一只
2014-9-3
u为v、w中点 Uuv＝Uwu＝50V Uvw＝100V，
电能计量装置错误接线检测与分析
电能计量装置错误接线检测与分析电能计量装置在运行中经常会出现错误接线，错误接线会造成电量的差错、会出现不正确的计量或多或少，这样给用户或供电部门造成不必要的损失。
电能计量装置正确接线是保证计量准确的必要条件。
因此，电能计量装置接线检查也是一项很重要的任务。
标签：计量装置接线错误电能表的计量准确性可以通过电能计量检定机构（国家授权由电力企业计量检定部门检定，一般是供电企业的计量中心）的校验得到保证，而现场接线的准确性，不仅取决于装表人员的工作责任心、业务水平及工作的熟练程度，而且由于电力客户法律、法规意识谈薄、有意窃电，致使计量装置错误接线，直接影响到计量的准确性。
对于现场接线的检查，一般采用电能表现场校验仪，采用六角图法检查分析判断，但其存在许多不足：①设备投资比较大、仪器较多、携带运输不方便；②接线较多、操作步骤复杂、使用不方便；③需提供操作电源，受现场环境影响较大；④当三相二元件有功电能表错误接线在48种以外时，仪器无法分析判断。
为克服上述缺陷，我们在现场采用了手持式钳形相位表，对计量装置接线现场检查，依据现场检查结果进行分析判断，大大减少了投资和现场工作量，受到了现场检定人员的一致好评。
使用该仪表可以在现场完成诸如感性、容性负荷的判别、电能表接线正确与否、电能表运行快慢判断、测量三相相序、判断变压器接线组别。
可进行三相相电压、线电压、三相电流、相位差、相序及电阻的测量。
解决问题的实践过程描述一、工作前，首先要完善好工作票制度和工作许可制度，认真填写好变电站第二种工作票，并履行好工作许可手续。
完成后，可通过钳形相位表（以使用SMG2000相位表为例）？的相位测量档测量出三相负载的性质（阻性、感性、容性及相角）。
钳形相位表的使用方法：1.将相位表的红笔和黑笔连线的另一端，按颜色分别插入相位表上标有“U1”的两侧插孔内。
2.将相位表电流卡钳连线的另一端，插入相位表上标有“I2”插孔内。
此时应注意：使用相位表时I1和U2是一组，I2和U1是一组。
三相三线电能表错误接线分析
04
错误接线对计量的影响
计量不准确
电压、电流线圈接反
导致电能表反转，影响计量准确性。
极性错误
电流或电压的极性接反，导致计量值减小或增大。
相序错误
开展跨学科研究，将电能表错误接线分析与其他领域相结合，如电气 工程、计算机科学和数据分析等。
加强国际合作与交流，共同推进电能表错误接线分析领域的进步和发 展。
谢谢观看
情况。
提高工作人员的技能和素质
对工作人员进行定期培训，提 高其对电表接线、故障排查等 方面的技能水平。
加强工作人员的责任心和安全 意识，确保其在工作中能够认 真对待每一个环节，减少人为 失误。
建立完善的考核机制，对工作 人员的工作质量进行评估和监 督和纠 正错误接线情况。
互感器接入式电能表通过电流、电压互感器将线路中的大电流、高电压转化为小电 流、低电压后接入电能表，适用于电流、电压较大的场合。
03
常见错误接线方式分析
电压线接错相
总结词
电压线接错相是指将电能表上的A相电压线接到B相或C相上，或者将B相电压 线接到C相或A相上，或者将C相电压线接到A相或B相上。
详细描述
这种错误会导致电能表无法正确测量各相的电压，从而导致计量不准确。在严 重情况下，电压线的接错相还可能导致电能表损坏。
电流互感器极性接反
总结词
电流互感器极性接反是指将电流互感 器的正极和负极接反。
详细描述
这种错误会导致电能表无法正确测量 各相的电流，从而导致计量不准确。 在严重情况下，电流互感器极性接反 还可能导致电能表损坏。
电表计量错误接线分析
安徽省安庆培训基地培训管理处陈春--电能计量错误接线检查及更正系数计算一、电能计量装置的接线方式1、电能计量方式共分为以下几种类型：（1）按照电力客户受电端电压的不同，分为高供高计、高供低计、低供低计三种。
（2）按照电力客户用电设备的不同，分为单相、三相三线、三相四线。
（3）按电压等级和电流大小不同，分为高压计量和低压计量，直接接入和经互感器接入方式。
2、电能计量装置的接线方式：（1）接入中性点绝缘系统的电能计量装置，应采用三相三线有功、无功电能表。
接入非中性点绝缘系统的，应采用三相四线有功、无功电能表或三只感应式无止逆单相电能表。
（2）接入中性点绝缘系统的2台电压互感器，35kV及以下的宜采用V/V方式接线，接入非中性点绝缘系统的3台电压互感器，35kV及以上的宜采用Y0/y0方式接线。
其一次侧接线方式和系统接地方式相一致。
（3）低压供电，负荷电流为50A及以下时，宜采用直接接入式电能表；负荷电流为50A以上的，宜采用经互感器接入的接线方式。
（4）对三相三线制接线的电能计量装置，其2台电流互感器二次绕组与电能表之间宜采用四线连接。
对三相四线制接线的电能计量装置，其3台电流互感器二次绕组与电能表之间宜采用六线连接。
中性点绝缘系统：指一个系统，除通过具有高阻抗的指示、测量仪表或保护装置接地外，无其他接地的连接。
2 、电能计量方式供电线路分为单相、三相四线和三相三线电路，那么，与之对应的电能表也有单相电能表、三相四线电能表和三相三线电能表。
所谓计量方式并非按电能表分类，而是按电能计量装置相对供电变压器的位置不同来区分。
图中的A、B、C 分别是计量装置的安装点。
二、电能计量装置分类根据DL/T 448-2000《电能计量装置技术管理规程》规定，运行中的电能计量装置按其所计量电能的多少和计量对象的重要程度分五类（I、II、III、IV、V）进行管理。
1、I类电能计量装置月平均用电量500万kWh及以上或变压器容量为10000kVA及以上的高压计费用户、200MW及以上发电机、发电企业上网电量、电网经营企业之间的电量交换点、省级电网经营企业与供电企业的供电关口计量点的电能计量装置。
一起电能表错误接线案例分析
～ 一 低 压 用 户 与３更 换 前 ＿卡ｆＩ比 电 能 一
量 明 异 常 ，现＿ｌ—场ｖ检 查 电 能 表 显 示
＾
主持：朱 宁 Ｅ重 蜀 ｜ｌｒ 鱼 Ｎ Ｏ ＮＧ Ｃ Ｉ！Ｎ Ｄ Ｉ Ａ Ｎ（，Ｏ Ｎ ．
迫 补 电 能 量 后 ，再 核 对 台 区 线 损 正 常 范 … 通
过 这 个 案 例 可 以 说 明 ，现 场 安 装 好 电 能 表 并 送 电 后 ， 一
定 要 检 查 －Ｆ 电 能 表 乐 数 据 ，以 初 步 州 断 电 能 表 接
线 的 情 况 ，及 时 发 现 接 线 错 误 ，避 免 汁 错 ．缩 矩 设
Ｌ
一
△
＝ （Ｋ—１）
＝ ２ ３６８／２＝１ １８４（ｋＷ １１）
Ｎ二———————二————————二———————二———————二———————二 ——————— ———————————————————— Ｌ＝ ———————————————
实 际 用 电 能 量 为
＝ Ａ Ｉ Ｖ ＋ ＝２ ３６８＋１ ｌ８４＝３ ５５２（ｋＷ ｌ１）
备 带 故 障 运 行 的 ￣，ｊ－ｆ司
２０１ ８－０４—１ １收稿
一案 ～
智 能 电 能 表 信 息 采 集
例 一
一
分 析
要 把 好 “ 遒 关 ，，
（０５７６０（））国 网河 北广 平县供 电公 司 李 东 王振 伟
随 着 智 能 电 能 表 的 普 及 ，其 信 息 采 集 成 功 率 忽 离
起 电能表错误接线
电能计量回路错误接线故障分析与处理
电能计量回路错误接线故障分析与处理摘要：当今社会，电能资源在人们日常的生产生活中扮演着极其重要的角色，是确保人们生产生活正常开展的基础所在。
随着用电要求的不断提高，电能计量已经越来越重要，要确保用电安全与稳定，就需要保证电能的准确计量。
本文针对电能计量装置接线及错误接线判断方法进行了浅谈，以供参考。
关键词：电能计量装置；错误接线；判断方法1电能计量设备的构造与接线原理电能计量装置包括各种类型电能表、计量用电压、电流互感器及其计量二次回路、电能屏（柜、箱）等，其中电能表包括单相电能表，不带CT三相四线电能表，带CT三相四线电能表，三相三线电能表，无功表等系列设备。
在电能计量设备的运行过程中计量模式是选择计量设备和接线模式的标准。
电能计量设备的接线主要包括电能表直接接线和带互感器接线两种方式。
1.1电能表接线单相表是工农业生产和日常生活中最常用的电能表。
单线电能表主要是二进二出接线方式，第一、第三端子接入电源，第二、第四端子接负载。
这样的接线方式保障了用户用电安全，也保障了电能表的正常运行。
1.2三相四线电能表直接接线三相四线电能表也叫三件电表三相四线电能表最主要的构成部分是三个驱动部件，在照明混合供电电路中经常可以见到三相四线电能表。
三相四线电能表的直接接入方法可以用图2来表示，从图2中可以看出三相四线电能表直接接线为四进四出接线方式，与单相电能表接线原理相似。
1.3互感器的接线1.3.1电流互感器接线电流互感器的接线方式主要有二相分相接法和三相分相接法。
这两类互感器接线方法，具有各自的特点，适合不同的系统。
二相分相接法主要适合三相三线系统和中性点不接地系统之间的连接。
三相分相接法主要适合三相四线系统和接地系统之间的连接。
这种电流互感器的连接模式可以有效的避免接线失误造成的不良后果，做到对电量进行技术的追捕计算。
1.3.2电压互感器V/V接线电压互感器V/V接线模式在10kV中性点三线系统中比较常见，与其他方式相比可以有效控制互感器的使用。
【电网 营销】电能计量装置错误接线分析及退补电量计算
1电能计量装置错误接线分析及退补电量计算一、电能表错误接线分析 1、单相有功电能表错误接线分析（1）未接电压挂钩：0)u (i,:元件= 0P = 表不转。
（2）电压挂钩接②端：)u ,i (i :元件b + 电压元件损耗被计入电能表，对用户不公平，因用户已分摊了表损电费。
2（3）火线②进①出：u)(-i,:元件 ϕ-=cos UI P 表反转。
（4）火线、零线搞错：(-i,-u):元件 ϕ=cos UI P 负载1的电能被正确计量，但负载2的电能不被计量，所以容易造成窃电。
（5）火线①进，零线②进：火零线被电流元件短接，若电源方向送电，立刻烧毁电表。
2、三相四线有功电能表错误接线分析分析步骤：（1）确定各元件所接电流、电压；（2）画各元件所接电流、电压相量图；（3）根据相量图，写出电能表在对称负载时，各元件的功率表达式及总功率表达式并化简；（4）由化简后的总功率表达式判断计量是否正确。
【例1】某三相四线有功电能表接线如下图所示，试分析计量是否正确。
34解：三个元件所接电流、电压分别为：)U ,I (:1A a ••元件、)U ,I (:2元件B c ••、)U ,I (:3元件C b ••-5根据相量图得负载对称时三个元件的功率分别为：ϕ=cos UI P 1、)120cos(UI P 2ϕ+︒=、)60cos(UI P 3ϕ+︒=∴总功率 )sin 3(cos UI P P P P 321ϕ-ϕ=++='A•U6∴计量不正确。
【例2】某三相四线有功电能表接线为)U ,I (:1元件B a ••、)U ,I (:2元件C b ••、)U ,I (:3元件A c ••试分析计量是否正确。
解：根据三相四线有功电能表相量图得负载对称时三个元件的功率分别为：)120cos(UI P 1ϕ-︒=、)120cos(UI P 2ϕ-︒=、)120cos(UI P 3ϕ-︒=∴总功率)sin 23cos 21(UI 3)120cos(UI 3P P P P 321ϕ+ϕ-=ϕ-︒=++=' ∴计量不正确。
电能计量装置错误接线的原因与措施
ＤＸ２型电能表。所有的无功电能表都呈正 转。
通过以上描述不难了解，在无功电能 表反转的情况下。不仅受到了功率输送方 向的影响。还受到了负载、相序的影响． 所以必须进行具体、深入地检查分析。
１．３电能表异常运行情况 在功率传输方向及负载性质没有发生 变化的前提下，除了接错线等其他原因会 使电能表出现反转、不转或者功率发生变 化的情况外，电能表还会出现时而正转、 时而反转、时而不转的异常情况。非常容 易判断。当发生接线错误导致的电能表正 转的情况，就应根据负载对用电量进行有 效核实，并且对接线进行检查。从中发现 问题。 二、带电检查接线步骤 检查具体内容如下： （１）一次线路和二次线路的接线是否 正确： （２）负载情况下电能表的运行误差； （３）倍率问题。 正常情况下，只要在三相四线有功电 能表的每个元件中加入对应相别的相电压 和相电流，不管负载是感性还是容性，也 不管电路的相序如何，都会产生正向驱动 力矩。如果接线正确，当将其中任一元件 保持接入相电压和负载电流，而断开其余 元件所加电压时，转盘将正转，负载对称
囵艇
智能电力与应用
电能计量装置错误接线的原冈与措施
徐欣
盐城市计量测试所，江苏盐城２２４０００
摘要：随着厂网分离等电力企业体制改革的逐步推进．发电厂、电力用户密切关注电能计量装置，电力企业对经济效益的考核也越来 越重视，其核心就是保障贸易结算过程中电能计量的准确和可靠，因此电能计量装置的错误接线问题尤其重要。本文分析了错误接线的原 因并提出了相应的解决措施
２．３检测负载电流 检测负载电流，就是将电流表与电能 表中的电流回路依次进行串联，以了解三 相负载电流的情况，判断有无倍正常相电 流存在，根据负载情况断定与电能表连接 的外部电流回路有无断路和短路。这项工 作通常同测定电流相位同时进行。
三相三线错误接线分析及差错电能量计算(待续)
农村电工第29卷2021年第4期1相关知识结构梳理1.1感性负载：电流滞后电压φ角通俗地说，应用电磁感应原理制作的大功率电器产品就是感性负载，如电动机、压缩机、继电器、日光灯等。
也可以理解为在电路中带线圈的用电设备，其线圈部分即为感性负载。
如电动机、变压器、电风扇等设备。
1.2容性负载：电流超前电压φ角一般把带电容特性参数的负载，即符合电流超前电压特性的负载，称为容性负载，如电容器、补偿电容。
1.3相序正相序：电压U 1，U 2，U 3接线是顺时针，U 12和U 32的夹角为300°。
逆相序：电压U 1，U 2，U 3接线是逆时针，U 12和U 32的夹角为60°。
正相序和逆相序的相量图如图1所示。
1.4功率因数cos φ反映总电功率中有功功率P 所占的比重大小，S 为视在功率，计算公式为cos φ=P /S1.5常用公式回顾两角和公式为sin （A +B ）=sin A cos B +cos A sin B sin （A -B ）=sin A cos B -cos A sin B cos （A +B ）=cos A cos B -sin A sin B cos （A -B ）=cos A cos B +sin A sin B 和差化积公式为sin A +sin B =2sinA +B 2cos A -B2sin A -sin B =2cos A +B 2cosA -B2cos A +cos B =2cos A +B 2cosA -B2cos A +cos B =-2sin A +B 2sinA -B22高压三相三线电能表的正确接线三相三线二元件智能电能表一般应用于中性点非直接接地系统的高供高计用户，可同时计量四象限有功功率和无功功率，其内部结构一般采用二元件有功电能表和60°无功电能表计量原理。
高压三相三线电能表正确接线时的相量图如图2所示。
当系统中三相完全对称时，U uv =U wv =U ，I u =I w =I ，φu =φw =φ。
三相四线有功电能表的几种误接线计量分析
三相四线有功电能表的几种误接线计量分析三相四线有功电能表是市场上常见的计量仪表，其主要用于实现有功电能计量。
但是，误接线时会导致计量不准确，甚至无法正常计量。
因此，本文将探讨三相四线有功电能表的几种误接线及其计量分析。
一、电流接反误接线电流接反误接线是指在三相四线有功电能表的接线过程中，将电流接线反向接入到了电能表上。
这种接线错误可能会导致电能表不能正常计量，或者计量误差较大。
其计量分析可从电路结构和电流技术两个方面进行探讨。
1.电路结构分析三相四线有功电能表主要由电流电路和电压电路两部分组成。
其中，电流电路通过互感器感应三相电流，将其变换为与电压等效的电压信号。
而电压电路则通过电压分压器将接入的三相电压分压为低电平信号。
这两个电路均结合了控制电路和电子计量单元，构成了完整的计量系统。
如果将电流接反，则互感器感应的电流与实际电流方向相反，导致电路中电压信号的相位错误。
进而，改变整个计量系统中的电量积分方向，导致能量计量的出错。
2.电流技术分析在三相电路中，每个电源的电流方向都是不同的。
若将电流接反，则会导致三相电流的相位相反，包括电流的大小及其相位角。
因此，在计量分析中还需要考虑三相电流的相位和相对大小。
三相电流在不同的相位位置上具有不同的时间加权系数和相位角，因此不同时段的计算结果会有所不同。
二、电压接反误接线与电流接反误接线相似，电压接反误接线也会对三相四线有功电能表的计量结果产生较大影响，进而产生类似的计量误差。
计量分析可从电路结构和电压技术两个方面进行探讨。
1.电路结构分析电压接线与电流接线相似，均分为电压电路和电流电路两部分。
当电压接反时，电压电路的输入信号与正常接线情况下输入的信号相反，使得计量系统中的电量积分方向变化，从而影响电能表的计量准确性。
2.电压技术分析电压技术分析包括各相电压的相位、电压比例系数和有效值。
当其中一相电压接反时，其他电压的相对相位就发生了变化，进而导致与电流相关联的电功率计算错误。
三相四线电度表错误接线分析
三相四线电度表错误接线分析1 前言三相四线有功电度表在低压系统电能计量中应用较为普遍，其接线方式主要有直接接入和经过电流互感器间接接入两种方式，直接接入法主要用于负荷电流较小的用户，负荷较大的用户一般采用经电流互感器接入法。
采用电流互感器间接接入时，在实际接线中经常会出现电流互感器接反、电流电压不同相、电压回路断线等造成电度表不能准确计量等现象，本文针对以上几种现象进行了分析，并给出了判断依据。
2 三相四线有功电度表经电流互感器间接接入正确接线正确接线图与向量图如图1所示，此时三相有功功率的计算式为：P=U a I a COS（180°－Φa）+ U b I b COSΦb＋ U c I c COSΦc假设三相负载对称，则此时有功功率为：P=UICOSΦ，是正确接线计量值的1/3,此时电度表明显走慢。
B、C 相CT接反与A相接反结果相同。
3.1.2 2CT接反3个CT中2个CT接反，假设为A、B相CT接反，其接线图与向量图如图3所示：此时三相有功功率的计算式为：P=U a I a COS（180°－Φa）+ U b I b COS（180°－Φb）＋ U c I c COS（180°－Φc）假设三相负载对称，则此时有功功率为：P=-3UICOSΦ，是正确接线计量值的-1倍,此时电度表反转。
3.2电压、电流回路不同相3.2.1两元件电压、电流不同相假设A相电压、电流同相，其它两相电压、电流不同相，其接线图、向量图如图5所示。
图6所示接法中有功功率的计算式为P=U a I b COS（120°＋Φb）+ U b I c COS（120°＋Φc）＋ U c I a COS（120°＋Φa）假设三相负载对称，则此时有功功率为：P=3UICOS（120°＋Φ）,此时电度表反转，计量值为正确接法的-1/(1/2+ tanΦ* /2)图7所示接法中有功功率的计算式为P=U a I c COS（120°－Φc）+ U b I a COS（120°－Φa）＋ U c I b COS（120°－Φb）假设三相负载对称，则此时有功功率为：P=3UICOS（120°－Φ）当0°<Φ<30°时，电度表反转，当Φ＝30°时，电度表不转，当Φ>30°时，电度表正转，但比正确接线时慢，此时计量值为正确接法的1/(-1/2+ tanΦ* /2)3.4电压回路断线3.4.1一相电压断线假设为A相断线，其接线图如图8所示此时第一元件不计量，有功功率计算式为：P= U b I b COSΦb＋ U c I c COSΦc假设三相负载对称，则此时有功功率为：P=2UICOSΦ,此时计量值为正确接法的2/3，电度表走慢。
装表接电错接线原因分析以及相对应的预防举措
装表接电错接线原因分析以及相对应的预防举措装表接电是指在进行家庭用电或者工业用电时，将电表连接到电源线上，以便于对用电情况进行监测和计量。
由于操作不当或者其他原因，有时会发生装表接电的错误接线问题，这可能会造成电路短路、电器损坏甚至火灾等严重后果。
对于装表接电的错误接线问题，我们有必要进行原因分析，并采取相应的预防措施。
一、错误接线的原因分析：1. 操作人员技术不过关在进行装表接电的工作时，如果操作人员的技术水平不够，可能会导致接线错误。
在连接电表时，未能正确识别电源线和负载线，或者在接线过程中发生错误连接等。
2. 用电环境复杂有些用电环境比较复杂，比如一些老旧的建筑物、临时建筑或者一些地下室等场所，可能会存在混乱的电源线路和接线情况，这就增加了错误接线的风险。
3. 电线颜色标识不明显有时电线的颜色标识可能不够明显，或者在接线过程中几根线混在一起，就很容易发生错误连接。
4. 忽视规定一些操作人员在进行接线时，可能会忽视相关的规定和流程，随意进行接线，从而导致错误连接的发生。
二、相对应的预防举措：1. 提高操作人员的技术水平对于从事装表接电工作的操作人员，应该加强培训和技能提升，提高他们的专业水平和操作技能，从而避免操作不当引起的错误接线问题。
2. 制定明确的操作规范在进行装表接电工作时，应该对接线过程进行严格的规范和流程控制，确保在进行接线工作时，能够按照标准流程进行，避免出现错误接线情况。
3. 规范用电环境对于一些用电环境复杂的场所，应该对电线线路进行清晰明确的标识，确保在进行接线工作时，能够准确识别电源线和负载线，避免混淆和错误连接。
4. 加强监管和检查对于装表接电工作，需要加强监管和检查力度，确保操作人员能够严格按照规范进行接线工作，同时定期对用电环境和接线情况进行检查，及时发现和纠正问题。
5. 使用专业设备和工具在进行装表接电工作时，应该使用专业的设备和工具，确保接线的准确性和安全性，避免因为使用不当的工具而导致错误接线问题。
电能计量装置错误接线检查分析
目录实例一错误现象为表尾电压正相序WUV；电流相序I u I w 方法一：使用相位表，采用对地测量电压的方法确定V 相电压，分析判断错误接线方法二：使用相位表，采用不对地测量电压的方法，分析判断错误接线方法三：利用在向量图上对电压电流进行分析，判断错误接线实例二错误现象为表尾电压逆相序VUW；电流相序I u I w；U相电流极性反方法一：使用相位表，采用对地测量电压的方法确定V 相电压，分析判断错误接线方法二：使用相位表，采用不对地测量电压的方法，分析判断错误接线方法三：采用在相量图上对电压电流进行分析，判断错误接线实例三错误现象为表尾电压正相序WUV；电流相序 I w I u；功率因数为容性方法一：使用相位表，采用对地测量电压的方法确定V 相电压，分析判断错误接线方法二：使用相位表，采用不对地测量电压的方法确定V相电压，分析判断错误接线方法三：使用相位表，利用向量图分析判断错误接线实例四错误现象为表尾电压逆相序UWV；电流相序 I u I w；电流W相极性反；功率因数为容性方法一：使用相位表，采用对地测量电压的方法确定V 相电压，分析判断错误接线方法二：使用相位表，采用不对地测量电压的方法确定V 相电压，分析判断错误接线方法三：使用相位表，利用向量图分析判断错误接线实例五错误现象为表尾电压正相序VWU；电流相序 I u I w；TV二次侧 U相极性反方法一：使用相位伏安表测量数据，分析 TV二次侧不断相极性反时的错误接线方法二：使用相位伏安表测量数据，分析TV二次侧不断相极性反时的错误接线方法三：使用相位伏安表测量数据，利用原理图分析TV二次侧不断相极性反时的错误接线实例六错误现象为表尾电压逆相序UWV；电流相序I w I u；W相电流极性反； TV二次侧 W相极性反方法一：使用相位表测量数据，分析TV二次侧不断相极性反时的错误接线方法二：使用相位表测量数据，分析TV二次侧不断相极性反时的错误接线方法三：使用相位伏安表测量数据，利用原理图分析TV二次侧不断相极性反时的错误接线实例七错误现象为表尾电压正相序VWU；电流相序I u -I w； W 相电流极性反； U相电压断方法一：使用相位表，采用对地测量确定V 相电压的分析方法方法二：使用相位表，采用不对地测量确定V 相电压的分析方法实例八错误现象为表尾电压逆相序WVU；电流相序I w I u； W相电压断方法一：使用相位表，采用对地测量确定V 相电压的分析方法方法二：使用相位表，采用不对地测量确定V 相电压的分析方法附录一常用数学有关公式附录二怎样画向量图实例一错误现象为表尾电压正相序WUV；电流相序 I u I w 方法一：使用相位表，采用对地测量电压的方法确定V 相电压，分析错误接线一、测量操作步骤：1.将相位表用于测量电压的红笔和黑笔分别插入U1侧相对应的两个孔中。
