片式钽电容器介绍和使用注意事项
钽电解电容器使用注意事项
钽电解电容器使用注意事项为了使钽电容器以最稳定的质量充分发挥其性能，必须以适当的方式使用，使用前请先确认电容器的使用条件和规定的性能，必须遵守规格书上所规定的条件，如果使用条件不符合规定范围或在未规定的条件下使用，请明确其条件与本公司商谈。
一、 设计电路1、使用电压电容器的故障受到使用电压和额定电压的比率影响很大。
设计实际电路时，请考虑到所有要求的可靠性，适当降低电压。
1）使用低阻抗电路时（尤其开关电源中的滤波电容器），请将使用电压设定在额定电压的2）在低阻抗电路中电容器并联使用时，将增加直流浪涌电流失效的危险，同时请注意并联电容器中储存的电荷，通过其它电容器放电。
3）钽电容器在电路中，应控制瞬间大电流对电容器的冲击，建议串联电阻以缓解这种冲击。
请将3Ω/V以上的保护电阻器串联在电容器上，以限制电流在300mA以下。
无法插入保护电阻时，请使用1/3额定电压以下作为工作电压。
2、反向电压钽电容器为有极性电容器，所以请勿施加反向电压，不可使用在只有交流的电路中。
1）在不得已的情况下，允许在短时间内施加小量的反向电压，其值为：25℃下：≤10%U R（额定电压）或1V（取小者）85℃下：≤5%U R（额定电压）或0.5V（取小者）2）如果将电容器长期使用在反向电路中时，请选用无极性钽电容器。
3）银外壳非固体电解钽电容器不能承受反向电压。
4）原则上禁止使用万用表的电阻档对有钽电容的电路或电容器本身进行不分极性的测试。
5）在测量使用过程中，如不慎使钽电容器承受了不应有的反向电压，请将该电容器报废，即使其各项电参数仍然合格。
3、波纹电压请在电容器规定的允许波纹电压内使用。
1）使用时，直流偏压与交流分压峰值之和不得超过电容器的额定电压。
2）交流负峰值与直流偏压之和不超过电容器允许的反向电压值。
3）波纹电流通过钽电容器产生有功功率损耗，进而电容器自身温升导致的热击穿失效概率增大，因此有必要对通过电容器的波纹电流或电容量允许的功率损耗进行限制。
钽电容器使用指导

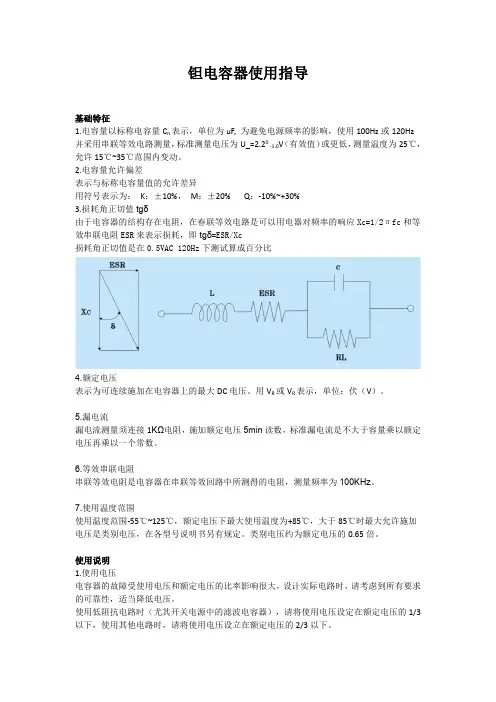

钽电容器使用指导基础特征1.电容量以标称电容量C n表示，单位为uF,为避免电源频率的影响，使用100Hz或120Hz 并采用串联等效电路测量，标准测量电压为U_=2.20-1.0V（有效值）或更低，测量温度为25℃，允许15℃~35℃范围内变动。
2.电容量允许偏差表示与标称电容量值的允许差异用符号表示为：K：±10%，M：±20%Q：-10%~+30%3.损耗角正切值tgδ由于电容器的结构存在电阻，在春联等效电路是可以用电器对频率的响应Xc=1/2πfc和等效串联电阻ESR来表示损耗，即tgδ=ESR/Xc损耗角正切值是在0.5VAC120Hz下测试算成百分比4.额定电压表示为可连续施加在电容器上的最大DC电压。
用V R或V R表示，单位：伏（V）。
5.漏电流漏电流测量须连接1KΩ电阻，施加额定电压5min读数，标准漏电流是不大于容量乘以额定电压再乘以一个常数。
6.等效串联电阻串联等效电阻是电容器在串联等效回路中所测得的电阻，测量频率为100KHz。
7.使用温度范围使用温度范围-55℃~125℃，额定电压下最大使用温度为+85℃，大于85℃时最大允许施加电压是类别电压，在各型号说明书另有规定。
类别电压约为额定电压的0.65倍。
使用说明1.使用电压电容器的故障受使用电压和额定电压的比率影响很大，设计实际电路时，请考虑到所有要求的可靠性，适当降低电压。
使用低阻抗电路时（尤其开关电源中的滤波电容器），请将使用电压设定在额定电压的1/3以下，使用其他电路时，请将使用电压设立在额定电压的2/3以下。
在低阻抗电路中电容器并联使用时，将增加直流浪涌电流失效的危险，同时请注意并联电容器中储存的电荷，通过其他电容器放电。
钽电容器在电路中，应控制瞬间大电流对电容器的冲击，建议串联电阻以缓解这种冲击。
请将3Ω/V以上的保护电阻器串联在电容器上，以限制电流在300mA以下。
无法插入保护电阻时，请使用1/3额定电压以下作为工作电压。
POSCAP电容器及其应用

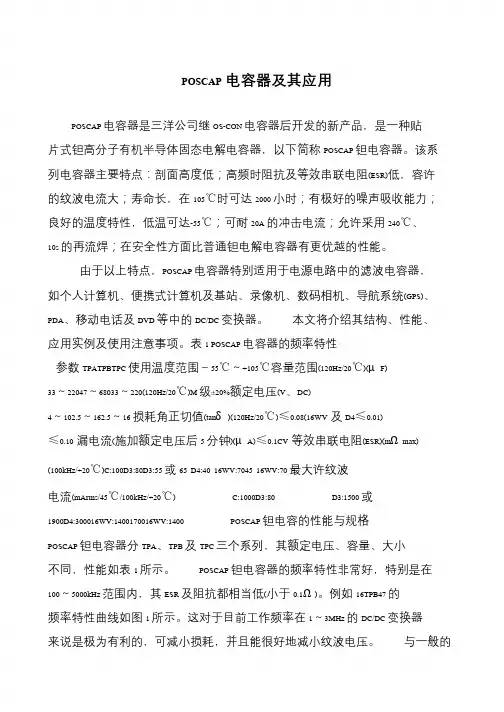

POSCAP电容器及其应用POSCAP 电容器是三洋公司继OS-CON 电容器后开发的新产品，是一种贴片式钽高分子有机半导体固态电解电容器，以下简称POSCAP 钽电容器。
该系列电容器主要特点：剖面高度低；高频时阻抗及等效串联电阻(ESR)低，容许的纹波电流大；寿命长，在105℃时可达2000 小时；有极好的噪声吸收能力；良好的温度特性，低温可达-55℃；可耐20A 的冲击电流；允许采用240℃、10s 的再流焊；在安全性方面比普通钽电解电容器有更优越的性能。
由于以上特点，POSCAP 电容器特别适用于电源电路中的滤波电容器，如个人计算机、便携式计算机及基站、录像机、数码相机、导航系统(GPS)、PDA、移动电话及DVD 等中的DC/DC 变换器。
本文将介绍其结构、性能、应用实例及使用注意事项。
表1 POSCAP 电容器的频率特性参数TPATPBTPC 使用温度范围－55℃～+105℃容量范围(120Hz/20℃)(μF) 33～22047～68033～220(120Hz/20℃)M 级±20%额定电压(V、DC)4～102.5～162.5～16 损耗角正切值(tanδ)(120Hz/20℃)≤0.08(16WV及D4≤0.01)≤0.10漏电流(施加额定电压后5 分钟)(μA)≤0.1CV等效串联电阻(ESR)(mΩmax) (100kHz/+20℃)C:100D3:80D3:55 或65 D4:40 16WV:7045 16WV:70 最大许纹波电流(mArms/45℃/100kHz/+20℃) C:1000D3:80 D3:1500 或1900D4:300016WV:1400170016WV:1400 POSCAP 钽电容的性能与规格POSCAP 钽电容器分TPA、TPB 及TPC 三个系列，其额定电压、容量、大小不同，性能如表1 所示。
POSCAP 钽电容器的频率特性非常好，特别是在100～5000kHz 范围内，其ESR 及阻抗都相当低(小于0.1Ω)。
片式钽电容使用方法
片式钽电容使用方法一、钽电容介绍钽电容是由稀有金属钽加工而成，先把钽磨成微细粉，再与其它的介质一起经烧结而成。
目前的工艺有干粉成型法和湿粉成型法两种。
钽电容由于金属钽的固有本性，具有稳定好、不随环境的变化而改变、能做到容值很大等特点，在某些方面具有陶瓷电容不可比较的一些特性，因此在很多无法使用陶瓷电容的电路上钽电容被广泛采用。
目前全球主要有以下几个品牌的钽电容：AVX、KEMET、VISHAY、NEC，其中AVX和VISHAY 的产量最大，而且质量最好。
二、选择考虑因素1、温度温度影响：A）电容量 介电常数的变化引起 导体面积或间距变化引起B）漏电流:通过阻抗变化影响C）高温击穿电压和频率对发热的影响D）额定电流，当发热产生影响时E）电解液从密封处泄漏2、湿度湿度影响：A）漏电流 B） 击穿电压 C） 对功率因数或品质因数的影响3、低气压低气压影响：A） 击穿电压 B）电解液从密封处泄漏4、外加电压外加电压影响：A）漏电流 B） 发热及伴随的影响 C）介质击穿：频率影响D）电晕 E） 对外壳或底座的绝缘5、振动振动影响：A）机械振动引起的电容量变化 B)电容器芯子、引出端或外壳发生机械变形6、电流电流影响：A）对电容器的内部升温和寿命的影响 B）导体某发热点的载流能力7、寿命所有环境和电路条件对其都有影响。
8 稳定性所有环境和电路条件对其都有影响。
9 恢复性能电容量变化后，能否恢复到初始条件。
10 尺寸、体积和安装方法在机械应力下，当产品安装固定不当时，容易导致引线承受较大应力或共振，严重时会产生引线断裂待现象。
三、在选择和使用电容器时应考虑下列内容：A）电路设计者为了设计出能在要求的时间内满意工作的电路，所使用的电容量允许偏差必须考虑：符合规范规定的允许偏差： 电容量 --温度特性变化；恢复特性； 电容量 --频率特性；介质吸收； 电容量与压力、振动和冲击的关系； 电容量在电路中的老化和贮存条件。
片式钽电容使用方法(二)2024
片式钽电容使用方法（二）引言：片式钽电容是一种重要的电子元件，具有体积小、电容量大、稳定性好等特点。
在电子产品中广泛应用。
本文将介绍片式钽电容的使用方法。
正文：一、选择适当的片式钽电容1. 根据电路需求确定电容量大小2. 考虑电容器的尺寸和电压等级3. 参考厂家规格书选择合适的产品4. 注意判断电容器的使用寿命和温度特性5. 对比价格和性能，选择性价比高的产品二、正确安装片式钽电容1. 确保电路断电并放电2. 将电容器正确安装到电路板上3. 注意电容极性，正极连接到正极标记上4. 注意焊接温度和时间，避免损坏电容表面涂层5. 清理焊接区域，确保焊接质量和稳定性三、考虑片式钽电容的使用环境1. 防止潮湿和腐蚀环境对电容器的影响2. 避免高温和低温环境对电容器性能的影响3. 防止震动和冲击对电容器的损害4. 注意避免电容器长时间暴露在强磁场中5. 定期检查和维护电路，确保电容器的正常工作四、避免片式钽电容的错误使用1. 在不同频率下测试电容器特性2. 避免超过电容器的最大电压和电流限制3. 避免长时间大电流通过电容器4. 不要随意更改电容器接线和引脚连接方式5. 避免电容器与其他元件发生短路或过热现象五、注意片式钽电容的存放和维护1.存放在干燥、无尘、无腐蚀气体的环境中2. 定期检查和测量电容器的电容值和ESR值3. 及时更换老化和损坏的电容器4. 注意保护电容器表面涂层，避免划伤和损坏5. 遵守厂家提供的存储和维护指导要求总结：合理选择、正确安装和正确使用片式钽电容，不仅能够提高电路的性能稳定性，延长元件使用寿命，还能有效降低电路故障的风险。
因此，在设计和使用电子产品时，应注意片式钽电容的使用方法，并合理选择适合的产品。
片式钽电容使用方法
片式钽电容使用方法概述片式钽电容（Tantalum Capacitor）是一种常用的电子元件，广泛应用于各种电子设备中。
本文将介绍片式钽电容的使用方法，包括选型、安装、使用注意事项等方面的内容。
选型在选择片式钽电容时，需要考虑以下几个因素：1. 容量（Capacitance）：根据电路需求确定合适的容量值。
片式钽电容的容量一般以微法（μF）为单位。
2. 电压（Voltage）：确定电路所需要的工作电压范围，并选择合适的工作电压。
片式钽电容的工作电压一般以伏特（V）为单位。
3. 温度（Temperature）：考虑元件在工作环境中所受的温度影响，选择适合的温度系列的片式钽电容。
4. 尺寸（Size）：根据电路板的实际空间情况，选择合适的尺寸和引脚间距。
安装1. 检查电路板设计：在安装片式钽电容之前，先检查电路板上的设计，确保引脚的位置和间距与片式钽电容的规格匹配。
2. 焊接准备：在开始焊接之前，将片式钽电容更换到一个无静电的工作台，并戴上防静电腕带，以避免静电对元件产生损坏。
3. 焊接方法：使用烙铁和焊锡将片式钽电容焊接到电路板上。
确保烙铁的温度不要过高，避免焊接过久而导致元件损坏。
4. 焊接位置：将片式钽电容的引脚正确地连接到电路板上对应的焊盘上，并进行焊接。
5. 焊接注意事项：在焊接片式钽电容时，应避免过度加热，以免损坏电容的性能。
还应注意避免引脚之间的短路现象。
6. 焊接完成：焊接完成后，用万用表等工具进行检测，确保片式钽电容与电路板相连接正常。
使用注意事项1. 极性：片式钽电容有正负极性，必须正确连接。
在焊接时，应根据电容上标注的标识将正极引脚焊接至电路板上对应的正极焊盘上。
2. 工作电压：不要超过片式钽电容标注的工作电压范围，否则会导致电容失效甚至短路。
3. 温度：片式钽电容对高温敏感，应避免长时间暴露在高温环境中。
4. 震动和冲击：避免片式钽电容受到严重的震动或冲击，以免影响其性能和寿命。
钽电容作用
钽电容作用钽电容是一种常见的电子元件，广泛应用于各种电子设备中。
它的主要作用是储存电荷，以及在电路中起到隔直流、通交流的作用。
本文将介绍钽电容的基本原理、结构和工作原理，以及在实际应用中的一些注意事项。
一、钽电容的基本原理钽电容的基本原理是利用钽金属的氧化物作为电介质，将两个电极之间隔开，形成一个电容器。
当电容器两端施加电压时，电荷便会在电容器中积累，从而形成电场。
这个电场的大小与电容器的电容值有关，电容值越大，电场就越强。
钽电容的电容值取决于其电介质的厚度和面积，以及两个电极之间的距离。
一般来说，电介质越薄，电极面积越大，电容值就越大。
而两个电极之间的距离越小，电容值也会增加。
二、钽电容的结构钽电容的结构主要包括电极、电介质和外壳三部分。
其中，电极是由钽金属制成的，其表面经过氧化处理后形成了一层薄膜，这就是电介质。
外壳则是用金属或塑料制成的，用于保护电容器。
钽电容的电极通常有两种类型，一种是表面贴装型（SMT），另一种是插装型（THT）。
表面贴装型的电极是直接贴在电路板上的，而插装型的电极则需要插入电路板上的孔中。
三、钽电容的工作原理钽电容的工作原理与一般电容器类似，都是通过积累电荷来存储能量。
当电容器两端施加电压时，电荷便会在电介质中积累，形成电场。
当电压施加到一定程度时，电容器就会达到饱和状态，此时电容器中的电荷不再增加。
在电路中，钽电容通常用于隔直流、通交流的作用。
当交流信号通过钽电容时，由于交流信号的频率较高，电容器内部的电荷会随之变化，从而使电容器具有通交流的作用。
而对于直流信号，则会被钽电容隔离，从而防止直流信号对后面的电路产生影响。
四、钽电容的应用注意事项钽电容在实际应用中需要注意以下几点：1. 选择合适的电容值。
电容值过小会影响电路的性能，而电容值过大则会增加电路的成本。
2. 选择合适的电压等级。
电容器的电压等级要大于电路中最大的工作电压，否则会导致电容器损坏。
3. 避免过度加热。
振华新云电子 片式固体电解质钽电容器CA45A-P-10V-10 F-K 规格书说明书
片式固体电解质钽电容器规格书新云型号：CA45A-P-10V-10μF-K1. 产品特点该产品为模压封装、片式引出，具有密封性好、重量轻、电性能优良、稳定可靠等特点。
适用于移动通讯、摄像机、程控交换机、计算机、汽车电子等各种电子设备的直流或脉动电路。
2. 产品型号及编码说明CA45A- P - 10v - 10μF - K型号壳号额定电压标称电容量容量偏差K：±10％3. 产品外形及尺寸：见图1及表1图1 电容器外形尺寸图表1 电容器的外形尺寸单位：mm4．电性能参数4.1 工作温度范围：-55℃～125℃；85℃以上施加降额电压。
4.2 标称电容量允许偏差（25℃，120Hz）：K：±10%；4.3 主要电性能参数：见表2表2 电性能参数表Array 5.标志5.1标志内容5.2 标志说明（举例）：见图2。
6. 产品外观质量6.1 产品本体应无针眼、缺角、缺块、发黑、漏封、裂纹、引出片断裂等现象。
6.2 产品标志：应清晰、完整、正确；无重影、漏打等现象。
7.包装7.1 产品编带的尺寸及卷绕方向：见图3、图4、表3。
注：用户未要求时，编带卷绕方向通常按左旋卷绕方向。
7.2包装数量：（1）商标及正极标识（2）标称电容量（3）额定工作电压106A 容量标识正极及电压标识图4 编带卷绕方向表 3 编带尺寸单位：mm8 应用指南8.1室温电性能的测量8.1.1 电容量(C)和损耗角正切(tg δ)的测量●施加电压： 直流偏压：U-=2.20 -1.0V ；交流偏压（有效值）的范围：U ～=1.00-0.5V●测量时，确保电容器正、负极的接法正确，否则读数会产生较大的偏差。
8.1.2漏电流（I ）的测量●施加电压：额定电压测量时，应串联1000Ω的保护电阻。
施加额定电压后3至5分钟，漏电流指针稳定后读数。
●测量漏电流时，严禁将产品的正、负极接反，如不慎接反，该只电容器应报废，即使电性能仍合格，也不能再使用。
片式固体钽电容-概述说明以及解释
片式固体钽电容-概述说明以及解释1.引言1.1 概述片式固体钽电容是一种新型的电子元件，具有优异的性能和广泛的应用前景。
它采用固态钽作为正极材料，相比传统的电解式铝电容，片式固体钽电容具有更高的电容密度、更低的ESR值、更好的抗漏电流能力和更长的使用寿命。
本文将通过对片式固体钽电容的原理、优点和应用领域进行详细介绍，探讨其在电子领域中的重要性和发展前景。
1.2 文章结构本文主要分为引言、正文和结论三部分。
1. 引言部分将介绍固体钽电容的概念和重要性，以及本文的研究目的和意义。
2. 正文部分将详细阐述片式固体钽电容的原理、优点和应用领域，为读者提供全面的了解。
3. 结论部分将对本文内容进行总结，并展望片式固体钽电容未来的发展前景和应用价值。
1.2 文章结构部分的内容1.3 目的:本文旨在深入探讨片式固体钽电容的原理、优点和应用领域，希望通过对这一电子元件的全面介绍，让读者对片式固体钽电容有更加深刻的理解和认识。
同时，我们也将讨论片式固体钽电容的发展前景，展望其在未来的应用和发展方向，为读者提供对这一领域的深入洞察和未来发展的展望。
通过本文的阐述，希望能够为相关领域的研究者和工程师提供启发和参考，推动片式固体钽电容技术的进步和发展。
2.正文2.1 片式固体钽电容的原理片式固体钽电容的原理部分:片式固体钽电容是一种电子元件，它的工作原理是基于固体电容器的电荷存储和释放。
在片式固体钽电容中，其基本结构包括钽质阳极、氧化层作为介质和导电性良好的负极。
当电压施加在钽电容上时，电荷会在钽电容的阳极和氧化层之间存储，并在需要时释放出来。
钽电容的阳极通常由纯钽制成，由于钽金属的高化学稳定性和良好的导电性，使得钽电容具有较高的容量、频率响应和稳定性。
氧化层在片式固体钽电容中起到重要的电介质作用，它能够阻止阳极和阴极之间的电荷直接接触，从而确保电容器的正常工作。
总的来说，片式固体钽电容的原理是通过在钽质阳极和氧化层之间存储和释放电荷来实现电容效应，从而实现电子元件在电路中的功能。
100uf的钽电容
100uf的钽电容
摘要：
一、钽电容的简介
二、100uf 钽电容的特点
三、100uf 钽电容的应用领域
四、100uf 钽电容的选购与使用注意事项
五、总结
正文：
一、钽电容的简介
钽电容是一种常见的电容器，具有体积小、容量大、稳定性高、寿命长等特点，广泛应用于各类电子设备中。
二、100uf 钽电容的特点
100uf 钽电容作为钽电容的一种，同样具有钽电容的一般特点，同时还有以下特点：
1.容量稳定：100uf 钽电容的容量稳定，可以在长时间内保持稳定的电容量。
2.工作电压宽：100uf 钽电容的工作电压范围宽，可以适应各种电压环境。
3.温度稳定性好：100uf 钽电容在高温环境下，依然可以保持良好的电性能。
三、100uf 钽电容的应用领域
100uf 钽电容广泛应用于各种电子设备中，如电源、滤波器、振荡器等，主要用于储能、滤波、耦合、旁路等电路。
四、100uf 钽电容的选购与使用注意事项
1.选购：在选购100uf 钽电容时，应根据电路的实际需要，选择合适的电容量、工作电压等参数。
同时，应选择信誉良好的品牌和供应商。
2.使用：在使用100uf 钽电容时，应注意以下几点：
a.不要超过电容器的最大工作电压；
b.不要超过电容器的最大工作温度；
c.不要在电路中施加过大的电流；
d.避免电容器受到机械振动和冲击；
e.合理安装和焊接电容器，避免电容器受到电弧损伤。
五、总结
100uf 钽电容是一种性能优良的电容器，具有体积小、容量大、稳定性高、寿命长等特点，广泛应用于各类电子设备中。
片式钽电容器的测试安装和使用技术要求
大容量片式钽电容器的测试及安装使用要求1.0说明本文件涉及的内容均为南京14所使用的大容量片式钽电容器的测试、安装和使用所制定。
本文件涉及的产品测试和安装及使用方法要求均符合GJB-2283-95的相关规定。
2.0测试和筛选2.1需要进行的测试参数和仪表如下：2.1.1容量和损耗：测试频率：100Hz 交流测试电压1V ，直流偏置电压2.2V。
合格范围：见双方达成的具体技术协议及合同规定。
2.1.2等效串联电阻ESR：测试频率：100Hz 交流测试电压1V ，直流偏置电压2.2V 。
合格范围;：见双方达成的具体技术协议及合同规定。
2.1.3室温直流漏电流;：测试电压：额定电压，充电时间：容量大于100uF 的产品为15秒。
合格范围：K≤0.002C R U R高温直流漏电流：测试电压：额定电压，充电时间：20秒合格范围：K≤0.01 C R U R2.1.4.容量变化率：测试温度：−55−5+0℃，+125−0+3℃需要的测试仪器：容量和损耗及ESR：同惠TA2819A或者安捷伦4263B漏电流：同惠TH2685C3.0.安装为了保证本产品焊接性能良好并具有较好的抗氧化性，本产品焊接端子镀层使用锡铅合金镀层，因此，本产品必须使用适合含铅元件的焊接方法和焊接工艺。
3.1. 如果使用红外回流焊，推荐的焊接温度条件见下曲线：温度曲线参考如下：升温部Ⅰ常温预热部30-60S预热部140-160℃ 60-120S升温部Ⅱ预热200℃ 20-40S正式加热220-240℃峰值5秒钟（见下图）冷却部200-100℃之间1-4℃/S3.2. 如果使用手工焊，请务必遵守以下建议或规定：（1）防止烙铁头温度过高手工焊接片式元件，最高的焊接温度不能超过300度，由于烙铁头温度与其功率成正比，因此，如果使用大于30W的烙铁头，例如使用50W的烙铁头，其表面温度就会达到500度左右，这样高的温度，当烙铁头与元件机体紧密接触时，会在瞬间就导致元件经受超过容许值的猛烈热冲击。
钽电容全参数介绍及使用技巧
钽电容（Tantalum Capacitors）钽电容全称是钽电解电容，也属于电解电容的一种，使用金属钽做介质，由于钽电容内部没有电解液，很适合在高温下工作。
钽电容由于采用颗粒很细的钽粉，且钽的介电常数很高，所以在单位体积内钽电容的容量可以做到比较大。
钽电容的特点是温度范围宽、耐高温、寿命长、误差小、高稳定性,最高的容量体积比。
当然，还有高成本和过于复杂的生产技术。
在优点突出的前提下,钽电容器也具有要命的弱点,耐纹波性能与其它电容器相比较差,不能承受过高的反向电压。
钽电容器仍然具有最高的可靠性.这是它一至在军用及仪器行业里使用成为首选的根本原因。
从成本及性价比的角度看，在实际使用中，钽电容主要应用于1UF-220UF情况下的中小电源滤波作用。
目前全球钽电容的生产厂家主要有AVX、KEMET、NEC、VISHAY、NICHICON、三星、三洋等等。
美国品牌的钽电容如AVX/KEMET外观都是黄色，其它一些品牌外观都是黑色。
钽电容内部结构图：钽电容内部等效电路：钽电容MARK标识：钽电容主要参数：1、容值范围：钽电容的容值参数范围一般在0.47UF-680UF，不同厂家根据工艺能力，稍微有区别。
一般情况下钽电容使用参数范围在1UF-220UF左右。
从下面图表可以看出，钽电容在超过100K以上频率时，电容参数急剧减小。
所以，钽电容一般情况下只适合低频情况下中大电流滤波。
2、额定电压：一般钽电容的额定电压范围在4V-50V，考虑到125度环境需要做降额使用，参考下表。
在常规-55°C to + 125°C环境下，额定电压需要降额到2/3左右使用。
具体降额可以用下列公式计算：Vmax=( 1-(T-85)/125)×VRVmax是最大工作电压T 是要求的工作温度VR是额定电压值得注意的是上述公式只适用于高阻抗的放电电路。
同时,上述公式并没有考虑交流分量和浪涌的影响，因此当使用温度较高时,必须使用更大的降额电压才能稳定可靠地工作。
片式钽电容器的并联使用
片式钽电容器的串联和并联使用片式钽可以使用在开关电源里作为滤波元件，也可以使用在控制电路里作为次级电源来使用。
当使用在滤波电路时，片式钽电容器在滤波的同时，还兼有充放电功能。
此类电路的充放电功率一般较小。
如果使用在脉冲充放电电路，电容器此时被当作一个能够在短时间内提供高功率输出的电源。
在此类电路，电容器即可以串联使用，也可以并联使用。
当串联使用时，如下图示；串联使用时，电路中的参数变化符合欧姆定律规定；串联后的总耐压变为单只的一倍，容量变为单只的1/2，阻抗变化为单只的一倍。
也可以串联后再并联或只是并联使用，如下图示；并联使用时，电路中参数变化符合并联电路规定；耐压不变，容量为并联只数和单只容量的乘积。
阻抗为并联只数N的1/N。
当由数只产品并联使用在脉冲充放电电路时，由于总阻抗为单只阻抗的1/N[N为总并联只数]，所以，每只产品上实际分担的电流符合并联电路电流变化规律；单只产品上的分电流为总电流1/N。
并联只数越多，单只产品上分担的电流越小。
由于片式钽电容器可以承受的直流电流如下式计算；I=UR/(1+ESR)式中；I为可以承受的直流电流UR为额定电压ESR为该只产品的等效串联电阻从上式可以得出如下结论：ESR越低的产品将可以承受更高的直流电流冲击。
因此，如果采用多只并联使用，由于总阻抗为单只的1/N，并联后的总阻抗=150毫欧/32=4.7毫欧，因此，该并联组合实际上由于并联只数的增加，抗电流浪涌能力将提高。
并联的越多，实际上可靠性越高。
不论是串联使用还是并联使用，都是钽电容器厂家推荐或建议的使用方式，因为这样可以提高电路的可靠性。
由于并联使用时的后续电路一般都串有功率性器件，因此，在此条件下使用，并不会存在用户担心的互相放电的现象；1.极性相同，不存在反向冲击。
2.根据并联电路电压变化规律，每只产品是施加的电压都相同。
3.短路放电时，由于串联有功率性器件，也不会出现互相放电现象。
多只并联使用实际上非常普遍，举实例如下；下图为INTEL公司的电脑板上并联多只钽电容器的实例；上图中的INTEL电脑主板上同时并联了10只聚合物片式钽电容器，在起到滤波作用的同时，还兼有大功率放电的功能。
片式钽电容使用方法
片式钽电容使用方法
片式钽电容使用方法
简介
选择合适的电容型号
1. 容量选择：根据电路的需求，选择合适的容量数值，一般可以在电容器数据手册中找到。
2. 电压选择：根据电路工作电压选择合适的电容器，一般应留有一定的余量，以确保电容器在工作时不会超过其额定电压，避免损坏。
焊接方法
1. 焊接温度：片式钽电容的焊接温度一般为260摄氏度，所以在焊接时要控制好焊接温度，以免超过其承受范围导致损坏。
2. 焊接时间：焊接时间一般在3-5秒之间，不可过长或过短，以免对电容器的性能产生不良影响。
电路布局
1. 与其他元件的距离：片式钽电容应尽可能与其他热源或高频源保持一定的距离，以免影响其性能。
2. 地线布置：片式钽电容的接地线应尽可能短且粗，以降低电感和电阻，提高电容器的性能。
注意事项
1. 避免过压：片式钽电容器不能承受过大的电压，应根据电路设计合理选择电容器型号。
2. 避免过温：片式钽电容器在工作时可能会产生一定的热量，应避免长时间高温工作，以免对电容器产生不良影响。
3. 防止反接：片式钽电容器应正确连接极性，一般有标识正负极的标记，应遵循正确的连接方法。
结论
以上内容仅供参考，具体的使用方法应根据实际情况和电容器的数据手册进行操作。
