ACF异方性导电胶的分类、性能、特点、配方及制备方法
ACF资料
COB実装 (IC/PWB)
COF実装 (IC/FPC)
SONY A.C.F 保存 / 使用条件
(1) 冷藏库 取出常温放置 回温约30分钟 5℃ / 95%RH 以下 (目视包装袋外所附水气消失为止) (2) 未开封 / 保存条件 / 寿命 (a) 5℃ / 95%RH 以下 制造后7个月 (b) 23℃ / 65%RH 以下 1个月 (3) 已开封 / 保存条件 / 寿命 (a) 5℃ / 95%RH 以下 1个月(参考) (b)23℃ / 65%RH 以下 3天内(参考)
推力=1 bump面积×1 chip内bump数×400 =0.005×0.015×522×400 =15.66kgf
接着力(peel)测定 glass
TCP X方向 Y方向 贴合宽度 通常2mm
10mm 拉力测试机 : TENSILON UCT-2.5T (或RTC-1210) 测定条件 : 拉引速度 5mm/min 90゜peel 环境 23℃/65% 接着力测定法
FP11411
976
1980
1984
随著LCD高精细化 可对应0.2mm Pitch
1988
1992
低成本 Bare chip实装
1996
2000
客要求 要求
无焊药,伴随Fine pitch 化可对应Fine pitch
接合所有玻璃基板上之 attern
随著Dot matrix LCD 之实装.可达Fine pitch
Product shape
Base film
Triple layer type
ACF
ACF thickness : 15~45μm litting width : 1.5~3.5mm ength Length : 25,50,100m

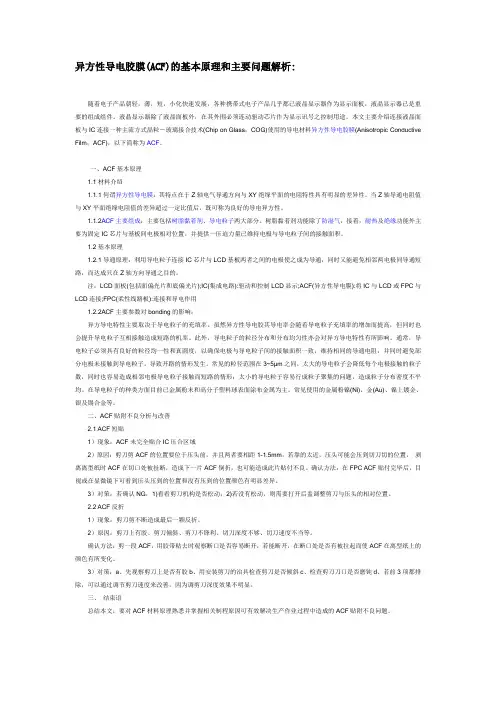

异方性导电胶膜的基本原理和主要问题解析
异方性导电胶膜(ACF)的基本原理和主要问题解析:随着电子产品朝轻,薄,短,小化快速发展,各种携带式电子产品几乎都已液晶显示器作为显示面板,液晶显示器已是重要的组成组件。
液晶显示器除了液晶面板外,在其外围必须连动驱动芯片作为显示讯号之控制用途。
本文主要介绍连接液晶面板与IC连接一种主流方式晶粒-玻璃接合技术(Chip on Glass;COG)使用的导电材料异方性导电胶膜(Anisotropic Conductive Film;ACF),以下简称为ACF。
一、ACF基本原理1.1材料介绍1.1.1何谓异方性导电膜:其特点在于Z轴电气导通方向与XY绝缘平面的电阻特性具有明显的差异性。
当Z轴导通电阻值与XY平面绝缘电阻值的差异超过一定比值后,既可称为良好的导电异方性。
1.1.2ACF主要组成:主要包括树脂黏着剂、导电粒子两大部分。
树脂黏着剂功能除了防湿气,接着,耐热及绝缘功能外主要为固定IC芯片与基板间电极相对位置,并提供一压迫力量已维持电极与导电粒子间的接触面积。
1.2基本原理1.2.1导通原理:利用导电粒子连接IC芯片与LCD基板两者之间的电极使之成为导通,同时又能避免相邻两电极间导通短路,而达成只在Z轴方向导通之目的。
注:LCD面板(包括面偏光片和底偏光片);IC(集成电路):驱动和控制LCD显示;ACF(异方性导电膜):将IC与LCD或FPC与LCD连接;FPC(柔性线路板):连接和导电作用1.2.2ACF主要参数对bonding的影响:异方导电特性主要取决于导电粒子的充填率。
虽然异方性导电胶其导电率会随着导电粒子充填率的增加而提高,但同时也会提升导电粒子互相接触造成短路的机率。
此外,导电粒子的粒径分布和分布均匀性亦会对异方导电特性有所影响。
通常,导电粒子必须具有良好的粒径均一性和真圆度,以确保电极与导电粒子间的接触面积一致,维持相同的导通电阻,并同时避免部分电极未接触到导电粒子,导致开路的情形发生。
ACF 简介_Lin Yang_20120616
ACF 工艺介绍
I
Innovation
使用时先将上膜 (Cover Film) 撕去,将ACF胶 膜贴附至 Substrate的电极 上,再把另一层 PET底膜 (Base Film) 也撕掉。在精准 对位後将上方物 件与下方板材压 合,经加热及加 压一段时间後使 绝缘胶材固化
Bonding过程
ACF 工艺介绍
I
Innovation
ACF的重要辅助材料
ACF工艺的辅助材料很多,但其中最重要的是silicon rubber,俗称硅胶 带,另一种是teflon(聚四氟乙烯)。
ACF 发展趋势
I
Innovation
ACF的技术朝着一个方向发展,那就是导电粒子越做越小, 稳定性越来越好,同时应该将维修难度降低的方向发展。
ACF 工艺介绍
ACF的验证项目及验证标准
I
Innovation
ACF制程中,最为重要的几个参数:温度、压力、下压时间、热 压头下落速度、热压头及治具的平整度,热压头的受热均匀度。
验证项目:
1、粘接性:使用拉拔力测试 2、粒子接触性:使用cross section 3、胶材固话率:使用差热分析法计算化学反应率 4、导电阻抗: 测量电阻 5、冷热循环冲击实验
I
Innovation
ACF 簡介
FAE 2012/6/13
Outline
ACF 功能 ACF 构成 ACF 工艺介绍 ACF 生产条件 ACF 的设备选型条件 ACF 的发展趋势
I
Innovation
ACF 功能
I
Innovation
异方性导电胶膜 —— ACF(Anisotropic Conductive Film) 是在聚合物基体中掺入一定量的导电粒子而形成的薄膜。
ACF材料特性
*压力适中,粒子破裂成小精灵状
*压力过大,粒子过碎
ACF参数设置-原理
特性参数: 温度&时间=> 提供足够热熔量让ACF胶由固体=>液体=>固化 压力=> 让导电粒子变形
ACF参数设置-温度 压力 时间(COG)
理论值换算公式: 所求出之理论值仅为参考依据, 以满足ACF粒子破裂实际状态为压力设置值之修正标准 ACF贴附: F (kgf) = Pref.(kgf/cm2) Main Bonding: F (kgf) = Pref. (kgf/cm2) + Dummy bump) ACF长(cm) ACF宽(cm)
Adhesive (胶)
2
备注: 1.COG ACF胶厚度的选用为BUMP高度再加上3~5um 2.导电粒子的大小及密度会影响到COG IC的Bump Pitch设计: COG IC Bump 面积小需要较大密度导电粒子使得一定面积下可以捕捉到足够之导电粒子数 COG IC Bump Pitch 且导电粒子密度高,利用双层胶材,受到温度压力作用上层胶材流动填 充Bump 间空隙,稀释Space 间之导电粒子避免其水平连结造成短路
使用制程: 8: COG 9 ,2 :PCB 7, 4 :OLB
ACF参数设置-检验标准
ACF 设置制程参数包含 : 温度 .压力. 时间(取决于ACF 材料特性) ACF 制程参数设置是否符合标准之检验项目包含: 1.拉力值:>400gf/cm 2.粒子破裂状况:小精灵状
*压力过小,粒子破裂未完全
备注: 1Mpa=10.2kgf/cm2
ACF参数设置-温度 压力 时间(OLB)
理论值换算公式: 所求出之理论值仅为参考依据, 以满足ACF粒子破裂实际状态为压力设置值之修正标准 ACF贴附: F (kgf) = Pref.(kgf/cm2) ACF长(cm) ACF宽(cm) Main Bonding: F (kgf) = Pref. (kgf/cm2) Head 宽(cm) TCP/COF 宽 (cm) TCP/COF 数量
ACF材料特性资料
各制程使用之ACF
导电粒子构造
构造(COG)
析鍍 Ni 層之作用:金無 法直接Coating在塑膠上 (附著性不佳)因此先鍍鎳 再鍍金(Ni/Au 製程為封 裝製程中常使用之技術) 析鍍 Au 層特性與作用:延 展性以及活性很小不會與其 他材料起化學反應,導電性 好僅次於Ag與Cu
中心塑膠粒子作用:當成緩衝 材可避免熱脹冷縮因為上下 層之熱膨脹係數不同而造成 peeling
构造(PCB)
导电粒子直径2 ± 1μ m 密度20K ± 1000 pcs /
宽度 2.5 ± 0.1 2
备注: 1.主线使用9051的ACF较2056低温且短时间,2056比9051流动性好,2056使用于 REWORK线有清洁过的PCB板 2.导电粒子的大小及密度会影响到TCP/COF的LEAD PITCH设计。 3.ACF胶材会依据TCP/COF的制程及材料不同而选用不同的胶材,会影响胶的流动性及拉力值。 9051主要针对TCP 制程研发,随着COF技术制程增加,9051于使用上对于COF 制程拉力有较低 之影响,于是以COF 为主考量材料搭配开发之9825有利于拉力值之改善
2
各制程使用之ACF
AC-4255U-16 (FOR COF)
构造(OLB)
Polyethylene (聚乙烯) Separator(离型膜) 50 μ m ACF 厚度 16.0±2.0μm 寬度 1.2 ± 0.1㎜ Adhesive (膠) 導電粒子直徑3 ± 1μm 密度11000 ± 1000 pcs / ㎜2
Adhesive (膠)
導電粒子直徑2 ± 1μm 密度20K ± 1000 pcs / ㎜2
各制程使用之ACF
AC-2056R-35(FOR Rework)
ACF材料特性及使用参数介绍
Hitachi ACF
使用製程: 8: COG 9 ,2 :PCB 7, 4 :OLB
離型紙種類
16
No:FM-000135-Ver.06
ACF參數設定-原理
特性參數: 溫度&時間=> 提供足夠熱熔量讓ACF膠由固体=>液体=>固化 壓力=> 讓導電粒子變形
17
No:FM-000135-Ver.06
ACF 材料特性與使用參數介紹
No:FM-000135-Ver.06
Contents 1.What is ACF? 2.各製程使用之ACF. 3.ACF 參數設定. 4.ACF使用注意事项
2
No:FM-000135-Ver.06
What is ACF ?
ACF (Anisotropic Conductive Film)---異方向性導電膠
4. ACF在拆封情況下,須以膠帶封口,可於232℃/ 605%RH的條件 下,保存2Weeks可用。
(備註:目前為了管控的方便,拆封後不用的ACF還是放回冰箱保存)
22
No:FM-000135-Ver.06
Silicon Teflon
PANEL COF
ACF
ACF thermocouple
thermocouple
注意:thermocouple電極交叉點位置位於ACF寬度中 間位置為最佳
21
No:FM-000135-Ver.06
ACF注意事項
ACF 保存及回溫條件
1. ACF在未拆封真空情況下,可於-10℃~ + 5℃的條件下,保存6個月 可用。
寬度 1.5 ± 0.1㎜
10
No:FM-000135-Ver.06
异方导电胶膜
异方导电胶膜
异方导电胶膜(Anisotropic Conductive Film,ACF)是一种特殊的胶粘剂,其导电性能具有方向性,即在垂直方向上具有导电性,而在水平方向上则具有绝缘性。
这种特殊的导电性能使得异方导电胶膜在电子元器件的连接和封装等领域具有广泛的应用。
异方导电胶膜主要由导电粒子和绝缘胶材组成,其中导电粒子负责提供垂直方向上的导电通道,而绝缘胶材则起到固定和支撑导电粒子的作用。
在使用时,将异方导电胶膜贴合在需要连接的电子元器件之间,通过施加一定的压力和温度,使导电粒子在垂直方向上形成导电通道,从而实现元器件之间的电连接。
异方导电胶膜具有许多优点,如连接可靠、工艺简单、适用于大规模生产等。
同时,它还具有较好的耐热性、耐湿性、耐化学腐蚀等性能,能够满足各种复杂环境下的使用要求。
因此,异方导电胶膜在LED、大功率LED、LCD、TR、IC、COB、PCBA、FPC、FC、EL冷光片、显示屏、压电晶体、晶振、谐振器、太阳能电池、光伏电池、蜂鸣器、半导体分立器件等各种电子元件和组件的封装和连接中得到了广泛的应用。
需要注意的是,异方导电胶膜的使用需要一定的技术和经验,如贴合压力、温度、时间等参数的控制都需要精确掌握。
此外,由于导电粒子的存在,异方导电胶膜在水平方向上的绝缘性能相对较弱,因此在应用时需要注意避免短路等问题的发生。
一文看懂显示关键材料—异方性导电胶膜ACF
一文看懂显示关键材料—异方性导电胶膜(ACF)不管是当今主流的LCD显示技术还是代表着未来显示技术趋势的OLED技术,要想实现信号的传输与画面的显示,就必须要进行承载驱动IC的COF与屏的压合绑定。
图片来源:AUO官网在这个工艺中就必须用到ACF。
那么ACF是什么?它到底有什么作用呢?下面小编带你了解ACFACF简介ACF(AnisotropicConductiveFilm)即异方性导电胶膜,最先由Sony开发出来,现广泛用于IC与LCD、FPC与LCD、IC与Film之间的压合绑定。
图片来源:Hitachi-Chem官网ACF的特点ACF是同时具有粘接、导电、绝缘三大特性的透明高分子连接材料。
其显着特点是垂直方向导通而水平方向绝缘。
ACF压合分布状态图片来源:网络公开资料ACF的结构ACF为层状结构,一般有双层型ACF和三层型ACF,三层的ACF比双层的多了一层保护层。
一般根据应用精度的不同而选择不同结构的ACF。
三层ACF资料来源:Dexerials官网双层ACF资料来源:Dexerials官网不同层次的材料亦不相同,一般来说,保护层的材质为聚乙烯,BaseFilm基材主要为树脂。
而ACF层中包括起导电作用的导电粒子以及起填充作用的填充物,填充物一般有亚克力(热塑性)和环氧树脂(热固性)两种。
热塑性及热固型树脂填充物比较而ACF之所以能导电。
是因为树脂中包裹着导电粒子。
且导电粒子根据使用情况的不同亦有多种结构。
导电粒子为球状,亦为多层结构,一般是最常用的有三层结构和两层结构。
导电粒子的微观形态图片来源:网络公开资料导电粒子的典型结构与各层的作用导电粒子的典型结构各层材料的作用而根据不用的使用条件及使用范围,导电粒子的结构会有些许差异。
如Dexerials开发的不同导电粒子,其适用情况亦不同。
导电粒子结构与适用情况资料来源:Dexerials官网随着技术的发展,导电粒子的直径越来越小,分布亦更加的均匀。
Material characteristic
触摸屏
一、异方性导电胶(ACF)
特点:具有单向导电和粘合固定功能(需 用冰柜冷藏)。 组成:导电胶的组成主要分为导电粒子 (导电填料)和绝缘胶材(粘料) 两部分。
触摸屏
导电原理
导电胶的导电机理在于导电性填料之间的接触, 这种填料与填料的相互接触是在粘料固化干燥 后形成的,在粘料固化干燥前,粘料和溶剂中 的导电性填料是分别独立存在的,相互间不呈 现连续接触,故处于绝缘状态。经加热及加压 一段时间后,由于溶剂蒸发和粘料固化,导电 填料相互间连结成链锁状,最后形成垂直导通、 横向绝缘的稳定结构。
触摸屏
结束语
以上所涉及的材料是目前整个电阻式触摸屏行 业主要使用的材料。当然,随着科技不断的进 步,材料也会不断地更新,而我们的产品也会 不断地引用新材料。因此,希望各位能够自觉 地持续地去了解和掌握各种材料的特性,以便 我们公司能够做出更好、更先进的产品。
触摸屏
谢 谢 大 家!
触摸屏
材质特性知识
主讲人:Phoenix.zou
前言
材料是生产的基本条件,材料的材质直接 影响着生产工艺和产品的最终质量。那么,我 们该如何去确定一种材料的材质呢? 答案就是通过材料的特性去判定材料的材 质。因此,作为一名工程技术人员,就必须清 楚地了解各种材料的特性,才能持续地改进生 产技术,从而提高生产的效率和产品的质量。
触摸屏
七、粘接材料
水性胶水:属于压敏胶(俗称不干胶),可反 复多次使用,但不耐高温。 油性胶水:耐高温,但丝印时容易拉丝,会污 染到产品的可视区域。 双面胶:具有耐高温和耐高湿的特性,但对银 线比较细的产品不好操作。
触摸屏
八、PET保护膜
ACF胶技术资料资料 ACF介绍
1
Agenda
ACF是什麽 ACF的生產條件 ACF的工藝介紹 ACF的設備選型條件 ACF的厚度選擇 ACF的驗收標準 ACF的命名規則(針對Sony&Hitachi) ACF的評估
28
ACF的驗證款項及驗證標準
ACF制程中,最為重要的幾個參數: 溫度、壓力、下壓時間、熱壓頭下落速度、 熱壓頭及夾具的平整度,熱壓頭的受熱均勻度
29
壓力計算-以COG為例
L W
假設粒子所需壓力為P(kg/cm2 ) 壓著區的面積為:L×W(cm2 ) 則壓頭的壓力為:P×L×W
注意:1個Chip內All Bump 的面積都應計算進去
ACP普遍用於代替hot bar的應用,通常pitch在500um以上 ACP的形態是粘稠液態,在工藝上采用spray的形式,可以 手動也可以選擇自動 ACP的應用原理和ACF相近,但需要克服的瓶頸就是精度 問題,所以ACP技術的發展還要走一段漫長的時間
21
ACF的生產條件
ACF的運輸、存儲環境及包裝要求 ACF的生產環境要求 ACF材料的選型 ACF重要輔助材料
30
溫度示意圖
Bonding時以恒溫壓合
31
ACF的驗證款項及驗證標準
ACF的驗證主要有: 粘結性(附著力):拉拔力測試 粒子接觸性:cross section測試 膠材固化率:差熱分析法計算化學反應率 導電阻抗:測量電阻 冷熱循環衝擊實驗
32
附著力-COG
COG ACF的接著強度稱為Shear Strength(剪力) 單位為力/面積
49
ACF的厚度選擇
基本原理 需提供的參數 Sony&Hitachi 厚度選擇計算方法
ACF导电胶概况[终稿]
■ACF发展概况ACF的组成主要包含导电粒子及绝缘胶材两部分,上下各有一层保护膜来保护主成分。
使用时先将上膜(Cover Film)撕去,将ACF胶膜贴附至Substrate的电极上,再把另一层PET底膜(Base Film)也撕掉。
在精准对位後将上方物件与下方板材压合,经加热及加压一段时间後使绝缘胶材固化,最後形成垂直导通、横向绝缘的稳定结构。
ACF主要应用在无法透过高温铅锡焊接的制程,如FPC、Plastic Card及LCD等之线路连接,其中尤以驱动IC相关应用为大宗。
举凡TCP/COF封装时连接至LCD之OLB (Outer Lead Bonding)以及驱动IC接著於TCP/COF载板的ILB(Inner Lead Bonding)制程,亦或采COG封装时驱动IC与玻璃基板接合之制程,目前均以ACF导电胶膜为主流材料。
■驱动IC脚距缩小ACF架构须持续改良以提升横向绝缘之特性ACF中之导电粒子扮演垂直导通的关键角色,胶材中导电粒子数目越多或导电粒子的体积越大,垂直方向的接触电阻越小,导通效果也就越好。
然而,过多或过大的导电粒子可能会在压合的过程中,在横向的电极凸块间彼此接触连结,而造成横向导通的短路,使得电气功能不正常。
随著驱动IC的脚距(Pitch)持续微缩,横向脚位电极之凸块间距(Space)也越来越窄,大大地增加ACF在横向绝缘的难度。
为了解决这个问题,许多ACF结构已陆续被提出,以下针对目前两大领导厂商的主要架构做介绍:1. Hitachi Chemical的架构为了降低横向导通的机率,Hitachi使用了两个方法,其一是导入两层式结构,两层式的ACF产品上层不含导电粒子而仅有绝缘胶材,下层则仍为传统ACF胶膜结构。
透过双层结构的使用,可以降低导电粒子横向触碰的机率。
然而,双层结构除了加工难度提高之外,由於下层ACF膜的厚度须减半,导电粒子的均匀化难度也提高。
目前,双层结构的ACF胶膜为Hitachi Chemical的专利。
ACF导电胶参数和用途
ACF导电胶参数和用途信息内容日立ACF AC-7206U-18 参数及使用说明密封-10度C~-5度C保存,ACF开封后使用前请解冻30—60分钟,ACF解冻成室温时再开封.ACF开封后在没有用完情况下,请密封后放入冰箱。
刚从厂家收到货后,最佳使用是请放入冰箱后冷藏后再使用。
ACF胶若出现胶全硬化,失去粘性,取不出来,胶体跟保护层分离困难等即为变质或失效,请停止使用,更换新的ACF胶若用ACF封装ITO密度很大即ITO之间间距很小的产品时若多次使用均出现封装失败请更换为导电粒子密度大的ACF胶如:AC7246等经过长期实践证明AC-7206U-18能适用各种尺寸各种型号的常见液晶屏,仅有极少数高分辨率ITO间距极小的屏不能完全适应。
ACF胶是用于液晶面板的TAB或COG的邦定。
其中要求的技术含量比较高,用到的TAB或COG邦定机器也是要求性能及精度比较高的。
也要懂得ACF特性,使用起来才得心应手。
由于自己的技术不到位,或者在维修过程还有其它问题存在比如:TAB的清洗不干净,或损坏;热压机的温度及压力没有调试好刀头与面板之间平衡度没调好;或者在比较大灰尘空间操作(ACF是最好在无尘空间操作),都会造成邦定不成功。
以下为各种ACF用途日立TAB/FOG 玻璃: AC-7106u-25 AC-7206U-18 COG : AC-8955YW-23 AC-8956 PCB板: AC-2051 AC-2056R-35 索尼系列:COG: CP6920F CP6920F3 CP6020 TAB/FOG玻璃: CP9731 ACF 制程要點簡介ACF 固化強度,深度與溫度時間的關系。
ACF固化強度決定其制程拉力值反應大小,固化深度,強度與積溫值成正比。
積溫值:時間×溫度。
ACF拉力值反應與制程壓力的關系。
因為ACF拉力與積溫值相關,壓力對ACF拉力值效果影響如圖,根據其結構示意,壓力越大,ACF溢膠就越多,Bump間ACF越少,其拉力反應越低。
ACF胶技术资料资料_ACF介绍
當pitch<0.2mm時, 采用ISO6
ESD要求:對於一般企業,10E5~10E8歐姆的阻抗的ESD等級
24
ACF材料的選型
通常ACF膠厚度的 選擇如左圖
25
ACF重要輔助材料
ACF工藝的輔助材料有很多 其中最重要的是silicon rubber,俗稱硅膠帶,另一種是teflon 硅膠帶用於FOB,FOF,FOG的ACF熱壓,通常FOB,FOF的 ACF熱壓使用硅膠帶,FOG的ACF熱壓用硅膠帶或者Teflon, 具體選擇如下:
42
ACF的設備選型條件
ACF設備類型簡介 建議選型條件 治具製作考慮因素 主要應用工具簡介
43
ACF設備類型簡介
ACF設備分為半自動和全自動兩種,半自動也需要配合 手來完成,全自動則是由設備完全完成該工藝 對於半自動設備,通常有預貼機,對齊設備和本壓設備 全自動設備從預貼附到本壓全部一體化
44
28
ACF的驗證款項及驗證標準
ACF制程中,最為重要的幾個參數: 溫度、壓力、下壓時間、熱壓頭下落速度、 熱壓頭及夾具的平整度,熱壓頭的受熱均勻度
29
壓力計算-以COG為例
L W
假設粒子所需壓力為P(kg/cm2 ) 壓著區的面積為:L×W(cm2 ) 則壓頭的壓力為:P×L×W
注意:1個Chip內All Bump 的面積都應計算進去
ACF設備類型簡介-半自動
廠內ACF&OLB機臺可供參考
預貼機
對齊&本壓設備
45
ACF設備類型簡介-全自動
廠內COG機臺可供參考
一體化
46
建議選型條件
1. 安全性:防震動、ESD保護、耐熱、耐火、噪音保護、 人體安全保護
ACF材料特性
各制程使用之ACF
AC-9825R-35(FOR COF/TAB)
构造(PCB)
Polyethylene (聚乙 烯) Separator(离型 膜) 75 μm ACF 厚度 35.0±3.0μm Adhesive (胶) 宽度 1.5 000 pcs / 2
构造(PCB)
导电粒子直径2 ± 1μm 密度20K ± 1000 pcs /
宽度 2.5 ± 0.1 2
备注: 1.主线使用9051的ACF较2056低温且短时间,2056比9051流动性好,2056使用于 REWORK线有清洁过的PCB板 2.导电粒子的大小及密度会影响到TCP/COF的LEAD PITCH设计。 3.ACF胶材会依据TCP/COF的制程及材料不同而选用不同的胶材,会影响胶的流动性及拉力值。 9051主要针对TCP 制程研发,随着COF技术制程增加,9051于使用上对于COF 制程拉力有较低 之影响,于是以COF 为主考量材料搭配开发之9825有利于拉力值之改善
Adhesive (胶)
2
备注: 1.COG ACF胶厚度的选用为BUMP高度再加上3~5um 2.导电粒子的大小及密度会影响到COG IC的Bump Pitch设计: COG IC Bump 面积小需要较大密度导电粒子使得一定面积下可以捕捉到足够之导电粒子数 COG IC Bump Pitch 且导电粒子密度高,利用双层胶材,受到温度压力作用上层胶材流动填 充Bump 间空隙,稀释Space 间之导电粒子避免其水平连结造成短路
AC-4255 For COF
AC-9051AR-35 PCB
AC-2056R-35 AC-9825R-35
For Rework
各制程使用之ACF
AC-8405Y-23
ACF简介
3.5 机台&热压头压合水平度调试
①机台水平度调试:机台的支架是垂直方向可调整的,借助水平仪微调 即可,确定水平后将机台的四个脚固定。 ②热压头压合的水平度调整:热压头压合在放有感压纸的PCB金手指处, 观察三个support pin位置颜色的均匀度,再通過調整carrier的螺絲的的 高度調整水平度
1.1 何谓异方性导电胶:在于Z轴电气导通方向与XY绝缘平面的电阻特性具有明显的差异性。 当Z轴导通电阻值与XY平面绝缘电阻值的差异超过一定比值后,既可称为良好的导电异方 性。 1.2 导通原理:利用导电粒子连接IC芯片与基板两者之间的电极使之成为导通,同时又能避免 相邻两电极间导通短路,而达成只在Z轴方向导通之目的。 1.3 主要组成:主要包括树脂黏着剂、导电粒子两大部分。树脂黏着剂功能除了防湿气,接着, 耐热及绝缘功能外主要为固定IC芯片与基板间电极相对位置,并提供一压迫力量已维持电 极与导电粒子间的接触面积。
Range:-500~+500(ue) • Red curve max value:427.72ue • Blue curve max value:65.90ue • Green curve max value :109.37ue Conclusion: all the values are in the spec
Buffer material: 15mm width, balance the pressure and temperature
14
3.设备参数调试 3.1 carrier尺寸量测(omm)
3.2 压头尺寸量测 本压机热压头平面尺寸2x18mm 预压机热压头平面尺寸3x25mm
15
3.3 热压头气缸压力调试 Spec:9.8kgf(机台经验者设置为 0.8Mpa) 量测方法如图所示
AC120-ACF异方性导电胶膜技术资料MSDS
大陆区授权经销商:
海郑实业(上海)有限公司
中国上海市闵行区莘西南路 155 号 23 号楼 502 室(201100 021-64889179 64889379 电话 : 传真:021-64889379
http://www.seazheng.com sale@seazheng.com E-mail :
6
None
Composition/information on ingredients Ingredient Name Resin Nickel Powder
CAS Number Trade secret 7440-02-0
Percent <87 <17
All ingredients comply with applicable rules or orders under TSCA. Weight percents listed above are within 5% of the actual value.
http://www.seazheng.cn
ACF (Anisotropic Conductive Film) 異方性導電膠膜 - AC120 產品特色
AC120為一異方性導 電膠膜。它的操作非 常簡單便利。熱壓以 120 10°C x 0.3 MPa x 10秒完成。且接著 後之電性阻抗低,穩 定性高,可耐高溫至 120°C x 1 hour,亦可 耐高溼及冷熱衝擊等 x 環境測試。 此產品於垂直塗膜方 向 (z- direction) 具有導電性,但是在塗膜方向 (x & y direction) 卻具有電絕緣 性,可使用於精密排線之聯接。 此產品之操作極為簡易,設備只需使用恆溫 hot-bar 機 。 操作時 , 預貼建議以 110°C x 0.1 MPa x 1-2 秒鐘操作,熱壓以 120 10°C x 0.3 MPa x 10 秒進行即可。 需要重工時,可以丙酮擦拭清除乾淨。 此產品符合 RoHS & Halogen-free 規範。 z 電流只於z-方向導通 基材 A y
ACF异方性导电胶的分类、性能、特点、配方及制备方法
ACF异方性导电胶的分类、性能、特点、配方及制备方法:异方性导电胶(AnisotropicConductiveFilm;ACF),是一种基材A与基材B之间涂布贴合,限定电流只能由垂直轴Z方向流通于基材A、B之间的一种特殊涂布物质。
目前ACF常用到的例如软式排线、FilmOnGlass(FOG)薄膜软板╱玻璃贴合制程等,不同材质的电极藉由ACF的黏合,同时限定电流只能从黏合方向(垂直方向)导通流动,可以解决一些以往连接器无法处理的细微导线连接问题。
其特点在于Z轴电气导通方向与XY绝缘平面的电阻特性具有明显的差异性。
当Z轴导通电阻值与XY平面绝缘电阻值的差异超过一定比值后,既可称为良好的导电异方性。
导通原理:利用导电粒子连接IC芯片与基板两者之间的电极使之成为导通,同时又能避免相邻两电极间导通短路,而达成只在Z轴方向导通之目的。
产品分类:1.异方性导电膏。
2.异方性导电膜。
异方性导电膜(ACF)具有可以连续加工(Tape-on-Reel)极低材料损失的特性,因此成为目前较普遍使用的产品形式。
主要组成:主要包括树脂黏着剂、导电粒子两大部分。
树脂黏着剂功能除了防湿气,接着,耐热及绝缘功能外主要为固定IC芯片与基板间电极相对位置,并提供一压迫力量已维持电极与导电粒子间的接触面积。
一般树脂分为热塑性树脂与热固性树脂两大类。
热塑性材料主要具有低温接着,组装快速极容易重工之优点,但亦具有高热膨胀性和高吸湿性缺点,使其处于高温下易劣化,无法符合可靠性、信赖性之需求。
而热固性树脂如环氧树脂(Epoxy)、Polyimide等,则具有高温安定性且热膨胀性和吸湿性低等优点,但加工温度高且不易重工为其缺点,但其可靠性高的优点仍为目前采用最广泛之材料。
在导电粒子方面,异方导电特性主要取决于导电粒子的充填率。
虽然异方性导电胶其导电率会随着导电粒子充填率的增加而提高,但同时也会提升导电粒子互相接触造成短路的机率。
另外,导电粒子的粒径分布和分布均匀性亦会对异方导电特性有所影响。
