中间包基础知识及在炼钢中的作用
连铸基础知识---钢包
连铸设备的基础知识介绍连铸设备：1钢包-2中间包-3结晶器-4结晶器振动装置-5二次冷却设备-6拉坯矫直设备-7铸坯导向设备-8切割设备-9出坯设备凡是共用一个钢包同时浇铸一流或多流铸坯的一套设备就是一台连铸机。
一台连铸机可以有多个机组（机组是指拥有独立的传动系统和工作系统的连铸设备）。
连铸机流数是指同时浇铸的铸坯数量。
一、钢包1钢包又叫钢水包或大包。
其作用是盛放、运载钢水及部分熔渣，在浇铸过程中可以通过开启水口的大小来控制钢流量，还可以用于炉外精炼，通过炉外精炼可以使钢水的温度调整精度，成分控制命中率及钢水纯净度进一步提高。
故钢包的作用可以简洁的总结为:盛放、运载、精炼、浇铸钢水，还具有倾翻，倒渣落地放置等作用。
二、钢包容量的确定钢包容量与炼钢炉的最大岀钢量相匹配，另外考虑到岀钢量的波动留有10%的余量和一定的炉渣量（大型钢包炉渣量为金属量的3%~5%而小型钢包的渣量是金属的5%~10%）。
除此之外，钢包上口还应该留有200mm以上的净空，为了更好的用于炉外精炼要留出更大的空间。
三、钢包的形状确定钢包是截面为圆形的桶状容器，其形状与尺寸应该满足以下条件：（1）钢包的直径与高度比。
钢包容量一定时，为了减少散热损失和有利于夹杂物的上浮应该尽量减小钢包的内表面面积，故钢包平均内径与高的比值为0.9~1.1。
（2）锥度。
为了在浇铸后方便倒出残留的钢液，钢渣以及取出包底凝固块，一般的钢包内部都设计成上大下小带有一定锥度，钢包壁应该有10%~15%的倒锥度。
大型钢包底应该向水口方向倾斜3%~5%。
(3)钢包外形。
为了有利于钢液中气体的排出，夹杂物的上浮，减少浇铸时钢液的冲击，钢包外形不能做成细高形，尽量做成矮胖型。
四、钢包结构1、钢包本体（1）外壳。
支座和氩气配管等，外壳是钢包的主体构架，由钢板焊接而成，外壳有一定数量的排气孔，可以排除耐火材料中的湿气。
（2）加强箍。
为了保证钢包本体的坚固性和刚度，防止钢包变形，必须在钢包外壳外面焊接加强箍和加强筋。

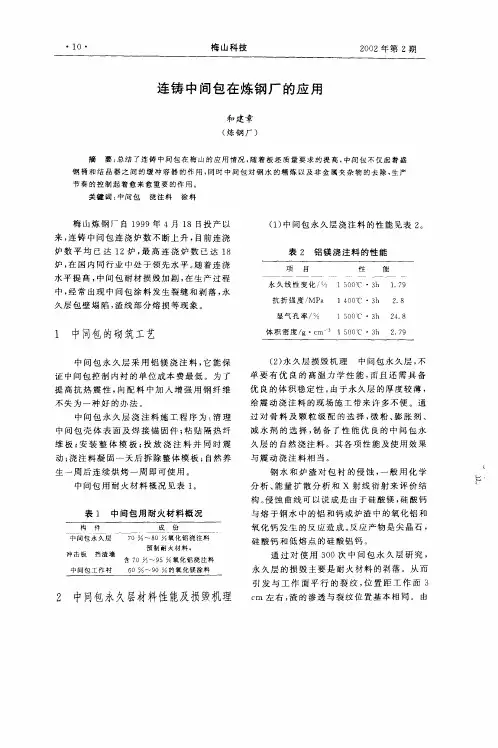

连铸中间包在炼钢厂的应用
质 涂 料 保 护 ， 蚀 性 一 般 不 被 重 视 ， 万 一 涂 耐 但 料熔 融脱 落 ， 可 能发生 穿包 事故 。 就 因此 研 究
渣 的渗透 ， 永久 层 寿命非 常重 要 。 久层 应具 永 备较 高机 械强 度 ， 好 的抗热 震性 ， 较 并且 与工
作层 不易烧 结 。 综 上 分 析 ， 久层 损 毁机 理 为 涂料 层 的 永 烧 结 ； 线 部 位 的 损 毁 ； 壁 的 塌 陷 ； 注 料 渣 包 浇 的剥 落和龟 裂 。
体 积密度／ ｃ ｇ・ ｍ
（ ） 久 层 损 毁 机 理 中 间 包 永 久 层 ， ２永 不 单 要 有 优 良 的 高 温 力 学 性 能 ， 且 还 需 具 备 而 优 良的体积 稳定 性 。 于永久 层 的厚度 较薄 ， 由 给 震 动 浇 注 料 的 现 场 施 工 带 来 许 多不 便 。 通 过 对 骨 料及 颗 粒 级配 的选 择 ， 粉 、 胀剂 、 微 膨 减 水 剂 的 选 择 ， 备 了 性 能 优 良的 中 间 包 永 制 久 层 的 自然 浇 注 料 。 其 各 项 性 能 及 使 用 效 果 与 震动 浇 注 料成本 费 最低 。为 了
提 高 抗 热 震 性 ， 配 料 中 加 入 增 强 用 钢 纤 维 向
不失 为一 种好 的办法 。
中 间 包 永 久 层 浇 注 料 施 工 程 序 为 ： 理 清 中 间 包 壳 体 表 面 及 焊 接 锚 固 件 ； 贴 隔 热 纤 粘
干式料中间包

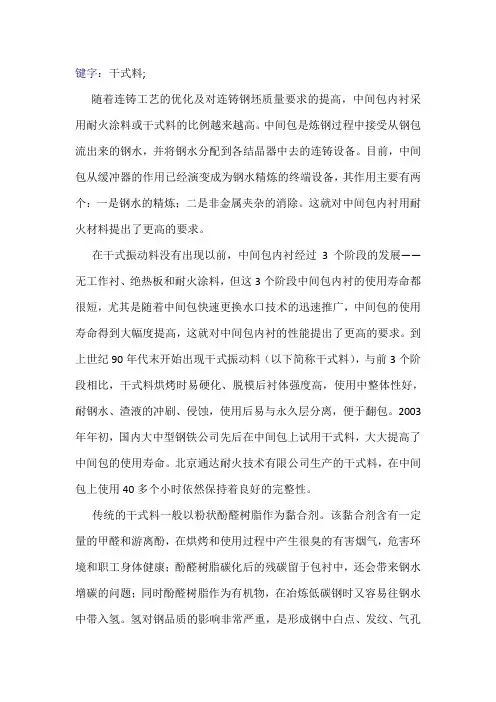

键字：干式料;随着连铸工艺的优化及对连铸钢坯质量要求的提高，中间包内衬采用耐火涂料或干式料的比例越来越高。
