2）观测内容： （1）了解观测点的地质背景。 （2）区分构造节理和非构造节理。 （3）分析节理发育程度与岩层的岩性、厚度、构造应力的关系。 （4）区分节理期、节理组和节理系： （5）描述节理的特征： 3）节理的测量记录： 2、节理资料的整理：
对野外观测获得的节理原始资料，应及时在室内加以整理，进 行统计，编制成有关图件，以供分析节理发育的特点、规律以及 与有关构造的关系。整理和统计节理的方法一般是按观测点分别 编制节理玫瑰花图、节理极点图、节理等密度图。
断距与断层的延伸长度、切割深度共同表示断层规模的大小。 在煤矿生产中断距表明了煤层被错开后相隔的距离，因此，断距 是开采矿产不可缺少的资料。
1、真断距
断层面上的某个点，随上、下盘 相对位移的距离。
真断距代表了断层两盘相对位移 的总距离，故又称总断距。
真断距ab：是一个向量，可沿不同 方向分解成各个分量：ab的铅垂分量ad—铅垂断距；水平分量bd— 水平断距。以上两个分量位于包含ab线的铅垂面内。
相信相信得力量。20.12.182020年12月 18日星 期五9 时29分4 9秒20. 12.18
谢谢大家！
•
每一次的加油，每一次的努力都是为 了下一 次更好 的自己 。20.12. 1820.1 2.18Friday , December 18, 2020
•
天生我材必有用，千金散尽还复来。2 1:29:49 21:29:4 921:29 12/18/2 020 9:29:49 PM
变窄，下降盘变宽。平移断层切割褶曲，两盘宽度不变，但各地 层界线平行错开。斜移断层，既有平面错开，也有宽度变化。 4、牵引褶曲
断层两盘沿断层面相对错移时产生的摩擦力，拖动断层附近的 岩层，使之弯曲而形成的褶曲。
《岩土工程勘察》幻灯片PPT
勘探与取样
勘探指的是坑探、钻探和工程物探(地球物理勘探)。 坑探
当需要直接了解地表下岩土层的情况时，可采用坑探。 坑探就是用人工或机械挖掘探井、探槽、竖井、平洞或大口 径钻孔，以便直接观察岩土层的天然状态以及各地层之间的 接触关系，并能采取接近实际状态的原状岩土样，还可利用 坑槽作岩土体原位试验。
勘察阶段的划分
(1) 可行性研究勘察阶段：主要搜集场区和附近地区的工程 地质资料，通过踏 勘初步了解场地的地层构造、岩土 性质、不良地质现象和地下水情况等，对拟建场地稳定 性和建筑适宜性作出评价。 选择场地时，一般应避开以下地段：不良地质现象 发育，对场地稳定性有直接危害或潜在威胁的地段；地 基土性质严重不良的地段；对建筑抗震不利的地段；洪 水或地下水对建筑场地有严重威胁或不良影响的地段； 地下有未开采的有价值的矿藏或不稳定的地下采空区。
钻探过程
钻探过程有三个根本程序： 〔1〕破碎岩土：采用人力和机械方法，使小局部岩土脱离 整体而成为粉末、岩土块或岩土芯叫做破碎岩土。岩土被 破碎是借助钻头冲击、回转、研磨和施压来实现的。 〔2〕采取岩土：用冲洗液或压缩空气将孔底破碎的碎屑冲 到孔外，或者用钻具 〔抽筒、勺形钻头、螺旋钻头、取土 器、岩芯管等〕靠人力或机械将孔底的碎屑或样心取出于 地面。 〔3〕保全孔壁：为了顺利地进展钻探工作，必须保护好孔 壁，不使其坍塌。一般采用套管或泥浆来护壁。
建筑物总平面布置、选择主要建筑物地基根底方案和不ຫໍສະໝຸດ 良地质现象的防治对策进展论证。
勘察阶段的划分
(3) 详细勘察阶段：详细勘察密切结合技术设计或施工图设 计，按不同建筑物或建筑群提出详细的工程地质资料和 设计所需的岩土设计参数，对建筑地基作出岩土工程分 析评价，为根底设计、地基处理、不良地质现象的防治 等具体方案作出论证、结论和建议。
《岩土钻掘工程学》课件
地下水开发目的： 满足人类生活、 生产用水需求
地下水开发方法： 钻井、抽水、监 测等
地下水开发实例 ：某地地下水开 发项目
地下水开发效果 ：提高地下水供 应能力，改善水 质，减少污染
矿产资源开发实例
矿产资源类型：煤炭、铁矿、铜 矿等
钻掘工程技术：钻探技术、采矿 技术、运输技术等
添加标题
添加标题
添加标题
土的渗透性：土中水通过的能力
土的压缩性：土在外力作用下体积 减小的特性
土的抗剪强度：土抵抗剪切破坏的 能力
土的力学性质
土的强度：抗压强度、抗剪强度、抗拉强度等 土的变形：压缩变形、剪切变形、拉伸变形等 土的渗透性：水在土中的渗透速度、渗透系数等 土的抗冻性：土在低温环境下的抗冻性能、抗冻系数等
01
01
岩土钻掘工程施工技术
岩土钻掘施工方法
钻孔：使用钻机进行钻孔，包 括钻头、钻杆、钻具等
钻孔液：使用钻孔液进行冷却、 润滑、清洗等
取芯：使用取芯器进行取芯， 包括取芯器、取芯管等
岩土钻掘施工技术：包括钻孔、 钻孔液、取芯等步骤，以及钻 孔液的配比、钻具的选择等
钻孔施工过程控制
钻孔设备选择：根据工程地质条 件和钻孔深度选择合适的钻孔设 备
岩石的力学性质
岩石的强度： 抗压、抗拉、
抗剪等
岩石的变形： 弹性、塑性、
脆性等
岩石的稳定 性：抗滑移、
抗倾覆等
岩石的渗透 性：水、气 等流体的渗
透能力
岩石的抗腐 蚀性：抵抗 酸、碱等化 学物质的侵
蚀能力
岩石的物理 性质：密度、 孔隙率、吸
水性等
土的物理性质
土的密度：单位体积内土的质量
土的含水量：土中水的质量与干土 质量的比值 土的孔隙率：土中孔隙体积与土总 体积的比值

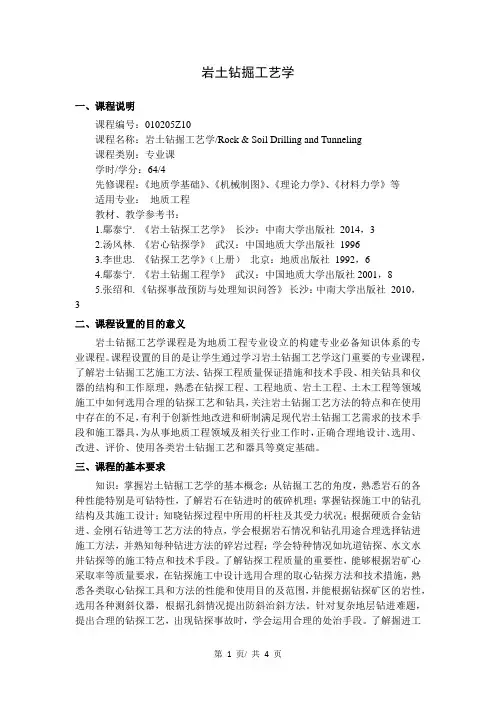

《岩土钻掘工艺学》教学大纲3
岩土钻掘工艺学一、课程说明课程编号：010205Z10课程名称：岩土钻掘工艺学/Rock & Soil Drilling and Tunneling课程类别：专业课学时/学分：64/4先修课程：《地质学基础》、《机械制图》、《理论力学》、《材料力学》等适用专业：地质工程教材、教学参考书：1.鄢泰宁. 《岩土钻探工艺学》长沙：中南大学出版社2014，32.汤风林. 《岩心钻探学》武汉：中国地质大学出版社19963.李世忠. 《钻探工艺学》（上册）北京：地质出版社1992，64.鄢泰宁. 《岩土钻掘工程学》武汉：中国地质大学出版社2001，85.张绍和. 《钻探事故预防与处理知识问答》长沙：中南大学出版社2010，3二、课程设置的目的意义岩土钻掘工艺学课程是为地质工程专业设立的构建专业必备知识体系的专业课程。
课程设置的目的是让学生通过学习岩土钻掘工艺学这门重要的专业课程，了解岩土钻掘工艺施工方法、钻探工程质量保证措施和技术手段、相关钻具和仪器的结构和工作原理，熟悉在钻探工程、工程地质、岩土工程、土木工程等领域施工中如何选用合理的钻探工艺和钻具，关注岩土钻掘工艺方法的特点和在使用中存在的不足，有利于创新性地改进和研制满足现代岩土钻掘工艺需求的技术手段和施工器具，为从事地质工程领域及相关行业工作时，正确合理地设计、选用、改进、评价、使用各类岩土钻掘工艺和器具等奠定基础。
三、课程的基本要求知识：掌握岩土钻掘工艺学的基本概念；从钻掘工艺的角度，熟悉岩石的各种性能特别是可钻特性，了解岩石在钻进时的破碎机理；掌握钻探施工中的钻孔结构及其施工设计；知晓钻探过程中所用的杆柱及其受力状况；根据硬质合金钻进、金刚石钻进等工艺方法的特点，学会根据岩石情况和钻孔用途合理选择钻进施工方法，并熟知每种钻进方法的碎岩过程；学会特种情况如坑道钻探、水文水井钻探等的施工特点和技术手段。
了解钻探工程质量的重要性，能够根据岩矿心采取率等质量要求，在钻探施工中设计选用合理的取心钻探方法和技术措施，熟悉各类取心钻探工具和方法的性能和使用目的及范围，并能根据钻探矿区的岩性，选用各种测斜仪器，根据孔斜情况提出防斜治斜方法。
最新岩土工程PPT课件
3．生产方式停留在手工劳动阶段，施工消耗巨大的人力物力，施工周期长，效率低下。著名的历史遗址，如埃及金字塔、中国长城等，每项工程都历时几十年，动用数以万计的劳动力，耗资巨大。 4．建筑材料以天然材料为主，石灰和砖瓦在当时已是最好的人工材料，材料限制了建筑物的高度与体量，对地基承载力的要求一般不高。
第一历史时期 我国夏代大禹治水，分土地为九个等级，从疏导入手，换来九州平安，这是在4 200余年前的一项非凡的防治水患的岩土工程。 约旦西部边境的耶利哥城是世界上现存最古老的城市，已有9 000年的历史；在河南新密市古城寨村发现一座保存相当完好的4 000多年前的古城址，据推测，很可能是黄帝的故都。该城址东南部原为低洼地带，筑城时大面积填土夯实以筑墙基，其最深处达10m之深，墙基宽度大多在60m至100m之间。 由于城市的兴建，道路和桥梁渐渐为人类生活、生产和战争所必需，于是形成了与岩土工程密切相关的又一重要领域。 距今1 300多年的隋朝石匠李春主持修建的赵州石拱桥，是世界桥梁史上一座杰出的名桥，至今保存完好，仍在使用。其桥台设置于密实粗砂层上，若不是当时处理地基得当，何能至今仍在使用。 在河南南阳发现的大规模古石城是战国时代楚国长城的遗址，应是我国最早的长城。在江南，浙江临海保存着始建于东晋(距今1 600余年)的古城墙墙基，长达4 671m，并有7道城门，8座敌台，17座平台，其形态、功能与八达岭长城十分相似。
岩土工程这一术语之所以被我国接受，俞调梅教授认为，“这可能是由于在50年代初期，学习了苏联的文献资料，把通常说的土(砂土、粘土)称之为疏松岩石或疏松土，因此曾经用岩土力学这一名词来代替土力学，而岩土工程这一名词就可能由此产生的”。从上述历史回顾中可以看出，岩土工程是以土力学与基础工程为基本内容逐步发展起来的，同时讲到了要重视工程地质学，也说到了岩石力学的出现与发展。俞词梅教授对从1773年至1982年漫长的200多年岩土工程学科形成的这一回顾言简意赅，阐述了组成岩土工程的三个基本学科的历史关系。

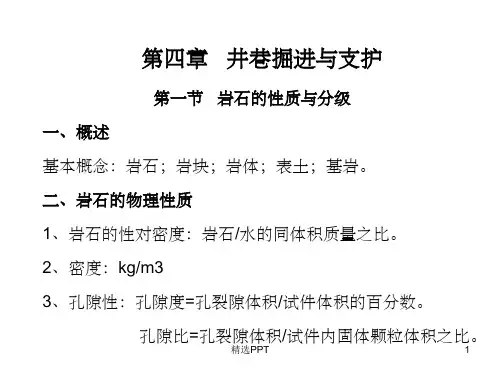

《井巷掘进与支护》PPT课件
级 别
坚固性程度
岩
石
坚固性系数 （f）
Ⅰ
最坚固的岩 石
最坚硬、最致密的石英岩及玄武岩，其它最坚硬的岩 石
20
Ⅱ
极坚固的岩 石
极坚硬的花岗质岩石；石英斑岩，极坚硬的花岗岩、 砂质板岩、较软的石英岩；最坚硬的砂岩及石灰岩； 极硬的铁矿石
15
Ⅲ
致密的花岗岩类；极坚硬的砂岩及石灰岩；石英质矿 脉，坚硬的砾岩；坚硬的铁矿石
精选PPT
8
精选PPT
9
CGJ220.2型掘进凿岩台车
精选PPT
10
二、爆破材料
（一）矿用炸药
分类：煤矿许用炸药；岩石炸药；露天炸药。
1、煤矿许用炸药：共分5级多个型号。1、2级用于低瓦斯
矿；3级用于高瓦斯矿；4级用于突出矿井；5级用于溜煤眼
或石门揭煤。
（1）煤矿水胶炸药：坚硬岩石深孔爆破时使用。
（2）延期电雷管：通入足够电流后，雷管的起爆时间要延
迟一定的时间。以秒计的称为秒延期电雷管；以毫秒计的为
毫秒延期电雷管。
《煤矿安全规程》规定：在采掘工作面，必须使用煤矿许
用瞬发电雷管或煤矿许用毫秒延期电雷管。使用煤矿许用毫
秒延期电雷管时，最后一段的延期时间不得超过130ms。
精选PPT
12
（三）起爆方法 通过电雷管、导线、起爆器组成的起爆网路来实现。 1、导线：母线；区域限（10-20m）；连接线；端线；脚
1、岩石的变形特征：兼有弹性变形和塑性变形两种特征。
2、岩石的强度特征：岩石的强度决定其支护效果和稳定性。
3、岩石各种强度之间的关系：
三向等压抗压强度＞三向不等压抗压强度＞双向抗压 强度＞单向抗压强度＞抗剪强度＞抗拉强度。
土石方工程施工知识教学课件ppt
土石方开挖与填筑
开挖方式
01
包括机械开挖、爆破开挖、钻孔桩开挖等，需要根据土石类别
、施工条件和工程要求选择合适的开挖方式。
填筑材料

02
选择合适的填筑材料，如土壤、岩石、碎石等，并了解填筑材
料的物理和力学性质。
填筑技术
03
根据填筑材料的不同，采用不同的填筑技术，如分层填筑、斜
坡填筑等。
土石方工程机械化施工
解决方案与措施
加强施工监管
加强现场施工监管，确保挖掘深度、宽度 等参数符合设计要求。
边坡加固
针对不稳定土壤，应采取加固措施，如增 加支撑、填实土壤等，以防止土方塌方。
排水设施建设
在挖掘过程中，应建设完善的排水设施， 及时排出地下水，确保施工质量和进度。
加强安全管理
严格执行安全规章制度，加强员工安全培 训，提高员工安全意识。
在施工过程中应注重环境保护，采取有效的措施防止 对环境造成破坏和污染。
应加强现场管理和安全管理，确保施工顺利进行和人 员安全。
02
土石方工程施工前的准备
现场勘查与测量
1 2
确定施工区域范围
对施工区域进行边界确定，了解工程用地情况 ，以便进行后续工作。
地质、地形勘查
了解施工区域的地质、地形情况，如土壤类别 、承载能力等，以确保施工的安全性。
特点
土石方工程施工具有作业环境复杂、施工条件恶劣、工程量 大、施工难度高、安全隐患突出等特点。
土石方工程施工的重要性
土石方工程施工是工程建设的重要环节，为项目的整体规划 和实施提供基础保障。
土石方工程施工的质量和进度直接影响到整个工程项目的施 工质量和进度，因此土石方工程施工管理显得尤为重要。
