LED显示屏模组维修手册资料
LED屏维修手册
ContentsPageSub-section 3C-11-02-01: Flashing System Map .................... 3C-11-02-01-01 3C-1B2100-01 Flashing System Map Inspection ........................................... 3C-11-02-01-01 3C-1B2100-02 FSM LED Drive Board Removal and Replacement ............ 3C-11-02-01-05 3C-1B2100-03 FSM LED Drive Board Removal and Replacement ............ 3C-11-02-01-07 3C-1B2100-04 FSM LED Drive Board Removal and Replacement ............ 3C-11-02-01-09 3C-1B2100-05 FSM LED Drive Board Removal and Replacement ............ 3C-11-02-01-11 3C-1B2100-06 FSM Power Module Removal and Replacement ................. 3C-11-02-01-13 3C-1B2100-07 FSM Noise Filter Removal and Replacement ...................... 3C-11-02-01-15 3C-1B2100-08 FSM Function Test ................................................................. 3C-11-02-01-17Sub-section 3C-11-02-02: Electronic Destination Display ..... 3C-11-02-02-01 3C-1B2200-01 Electronic Destination Display Inspection............................ 3C-11-02-02-01 3C-1B2200-02 Electronic Destination Display CPU Board Removal and Replacement .................................................................................................. 3C-11-02-02-03 3C-1B2200-03 Electronic Destination Display Surge Protector Board Removal and Replacement ............................................................................ 3C-11-02-02-05 3C-1B2200-04 Electronic Destination Display 0.5 ........................................ 3C-11-02-02-07 3C-1B2200-05 Electronic Destination Display Power Module Removal and Replacement .................................................................................................. 3C-11-02-02-09 3C-1B2200-06 Electronic Destination Display LED Module Removal and Replacement .................................................................................................. 3C-11-02-02-11 3C-1B2200-07 EDD Function Test ................................................................. 3C-11-02-02-13 Sub-section 3C-11-02-03: Electronic Train Number Display 3C-11-02-03-01 3C-1B2300-01 Electronic Train Number Display Inspection ...................... 3C-11-02-03-01 3C-1B2300-02 Electronic Train Number Display CPU Board Removal and Replacement .................................................................................................. 3C-11-02-03-03 3C-1B2300-03 Electronic Train Number Display Surge Protector Board Removal and Replacement ............................................................................ 3C-11-02-03-05 3C-1B2300-04 Electronic Train Number Display 0.5 ................................... 3C-11-02-03-07 3C-1B2300-05 Electronic Train Number Display Power Module Removal and Replacement ............................................................................ 3C-11-02-03-09 3C-1B2300-06 Electronic Train Number Display 7-segment Removal and Replacement .................................................................................................. 3C-11-02-03-11 3C-1B2300-07 ETND Function Test .............................................................. 3C-11-02-03-13THIS PAGE INTENTIONALLY BLANKSub-section 3C-11-02-01: Flashing System Map MAINTENANCE WORK INSTRUCTIONTHIS PAGE INTENTIONALLY BLANKMAINTENANCE WORK INSTRUCTIONMAINTENANCE WORK INSTRUCTIONMAINTENANCE WORK INSTRUCTIONMAINTENANCE WORK INSTRUCTIONMAINTENANCE WORK INSTRUCTIONMAINTENANCE WORK INSTRUCTIONMAINTENANCE WORK INSTRUCTIONTHIS PAGE INTENTIONALLY BLANKSub-section 3C-11-02-02: Electronic Destination Display MAINTENANCE WORK INSTRUCTIONMAINTENANCE WORK INSTRUCTIONMAINTENANCE WORK INSTRUCTIONMAINTENANCE WORK INSTRUCTIONMAINTENANCE WORK INSTRUCTIONMAINTENANCE WORK INSTRUCTIONMAINTENANCE WORK INSTRUCTIONTHIS PAGE INTENTIONALLY BLANKSub-section 3C-11-02-03: Electronic Train Number DisplayMAINTENANCE WORK INSTRUCTIONMAINTENANCE WORK INSTRUCTIONMAINTENANCE WORK INSTRUCTIONMAINTENANCE WORK INSTRUCTIONMAINTENANCE WORK INSTRUCTIONMAINTENANCE WORK INSTRUCTIONMAINTENANCE WORK INSTRUCTIONTHIS PAGE INTENTIONALLY BLANK。
LED显示屏的比较全资料(维修资料)(精)
什么是led显示屏？LED显示屏（LED panel）：LED就是light emitting diode ，发光二极管的英文缩写，简称LED 什么是led显示屏？LED显示屏（LED panel）：LED就是light emitting diode ，发光二极管的英文缩写，简称LED。
它是一种通过控制半导体发光二极管的显示方式，其大概的样子就是由很多个通常是红色的小灯组成，靠灯的亮灭来显示字符。
用来显示文字、图形、图像、动画、行情、视频、录像信号等各种信息的显示屏幕。
LED显示屏分为图文显示屏和视频显示屏，均由LED矩阵块组成。
图文显示屏可与计算机同步显示汉字、英文文本和图形；视频显示屏采用微型计算机进行控制，图文、图像并茂，以实时、同步、清晰的信息传播方式播放各种信息，还可显示二维、三维动画、录像、电视、VCD节目以及现场实况。
LED显示屏显示画面色彩鲜艳，立体感强，静如油画，动如电影，广泛应用于金融、税务、工商、邮电、体育、广告、厂矿企业、交通运输、教育系统、车站、码头、机场、商场、医院、宾馆、银行、证券市场、建筑市场、拍卖行、工业企业管理和其它公共场所。
LED显示屏可以显示变化的数字、文字、图形图像；不仅可以用于室内环境还可以用于室外环境，具有投影仪、电视墙、液晶显示屏无法比拟的优点。
LED之所以受到广泛重视而得到迅速发展，是与它本身所具有的优点分不开的。
这些优点概括起来是：亮度高、工作电压低、功耗小、小型化、寿命长、耐冲击和性能稳定。
LED的发展前景极为广阔，目前正朝着更高亮度、更高耐气候性、更高的发光密度、更高的发光均匀性，可靠性、全色化方向发展。
一．LED显示屏驱动芯片的分类及应用 1 认识 LED显示屏主要是由发光二极管(LED及其驱动芯片组成的显示单元拼接而成的大尺寸平面显示器。
驱动芯片性能的好坏对LED显示屏的显示质量起着至关重要的作用。
近年来，随着LED市场的蓬勃发展，许多有实力的IC厂商，包括日本的东芝(TOSHIBA、索尼(SONY，美国的德州仪器(T1，台湾的聚积(MBl和点晶科技(SITl等，开始生产LED专用驱动芯片。
LED55W20D(3111)维修手册
主板对应机型对照表 .................................................................. 12
主板电路原理图 ...................................................................... 13
3.电源部分---系统 3.3V：33V_Normal............................................... 13
4.电源部分---主芯片 核电：VCC1.2V ............................................... 14
1、MSD6A628B 主程序 USB 升级方式说明：................................................ 45
-2–
交互式触摸电视一体机服务手册
一、产品介绍 （一）、产品外观介绍
前示图：
LED55W20D
后示图及端子示意图：
-3–
遥控器图：
-4–
（二）、产品功能规格、特点介绍
25. tuner 部分---3.3V-IF ........................................................ 25
26. tuner 部分---tuner .......................................................... 25
分别的 OPS 模块和电视本身 USB 口的供电
7.电源部分---DDR3 供电:+1.5V_DDR3
8.电源部分---集成运放供电

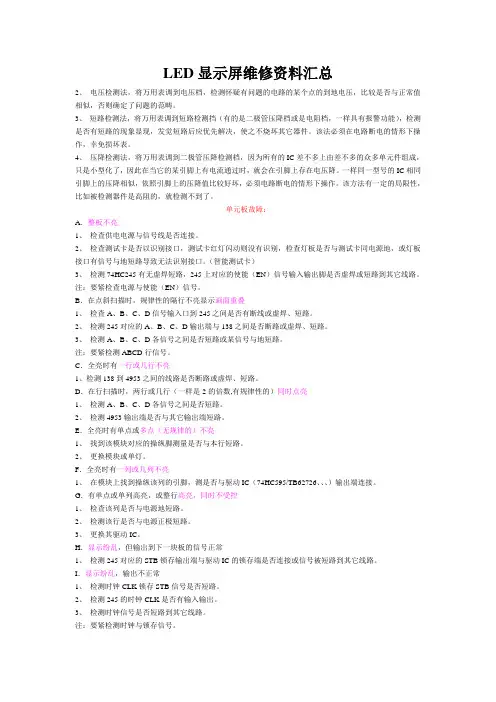

LED显示屏维修资料汇总
LED显示屏维修资料汇总2、电压检测法，将万用表调到电压档，检测怀疑有问题的电路的某个点的到地电压，比较是否与正常值相似，否则确定了问题的范畴。
3、短路检测法，将万用表调到短路检测挡（有的是二极管压降档或是电阻档，一样具有报警功能），检测是否有短路的现象显现，发觉短路后应优先解决，使之不烧坏其它器件。
该法必须在电路断电的情形下操作，幸免损坏表。
4、压降检测法，将万用表调到二极管压降检测档，因为所有的IC差不多上由差不多的众多单元件组成，只是小型化了，因此在当它的某引脚上有电流通过时，就会在引脚上存在电压降。
一样同一型号的IC相同引脚上的压降相似，依照引脚上的压降值比较好坏，必须电路断电的情形下操作。
该方法有一定的局限性，比如被检测器件是高阻的，就检测不到了。
单元板故障：A．整板不亮1、检查供电电源与信号线是否连接。
2、检查测试卡是否以识别接口，测试卡红灯闪动则没有识别，检查灯板是否与测试卡同电源地，或灯板接口有信号与地短路导致无法识别接口。
（智能测试卡）3、检测74HC245有无虚焊短路，245上对应的使能（EN）信号输入输出脚是否虚焊或短路到其它线路。
注：要紧检查电源与使能（EN）信号。
B．在点斜扫描时，规律性的隔行不亮显示画面重叠1、检查A、B、C、D信号输入口到245之间是否有断线或虚焊、短路。
2、检测245对应的A、B、C、D输出端与138之间是否断路或虚焊、短路。
3、检测A、B、C、D各信号之间是否短路或某信号与地短路。
注：要紧检测ABCD行信号。
C．全亮时有一行或几行不亮1、检测138到4953之间的线路是否断路或虚焊、短路。
D．在行扫描时，两行或几行（一样是2的倍数,有规律性的）同时点亮1、检测A、B、C、D各信号之间是否短路。
2、检测4953输出端是否与其它输出端短路。
E．全亮时有单点或多点（无规律的）不亮1、找到该模块对应的操纵脚测量是否与本行短路。
2、更换模块或单灯。
F．全亮时有一列或几列不亮1、在模块上找到操纵该列的引脚，测是否与驱动IC（74HC595/TB62726、、、）输出端连接。
史上最全的LED显示屏故障维修手册
LED显示屏维修资料判断问题必须先主后次方式的处理，将明显的、严重的先处理，小问题后处理。
短路应为最高优先级。
1、电阻检测法，将万用表调到电阻档，检测一块正常的电路板的某点的到地电阻值，再检测另一块相同的电路板的同一个点测试与正常的电阻值是否有不同，若不同则就确定了问题的范围。
2、电压检测法，将万用表调到电压档，检测怀疑有问题的电路的某个点的到地电压，比较是否与正常值相似，否则确定了问题的范围。
3、短路检测法，将万用表调到短路检测挡(有的是二极管压降档或是电阻档，一般具有报警功能)，检测是否有短路的现象出现，发现短路后应优先解决，使之不烧坏其它器件。
该法必须在电路断电的情况下操作，避免损坏表。
4、压降检测法，将万用表调到二极管压降检测档，因为所有的IC都是由基本的众多单元件组成，只是小型化了，所以在当它的某引脚上有电流通过时，就会在引脚上存在电压降。
一般同一型号的IC相同引脚上的压降相似，根据引脚上的压降值比较好坏，必须电路断电的情况下操作。
该方法有一定的局限性，比如被检测器件是高阻的，就检测不到了。
单元板故障： A.整板不亮1、检查供电电源与信号线是否连接。
2、检查测试卡是否以识别接口，测试卡红灯闪动则没有识别，检查灯板是否与测试卡同电源地，或灯板接口有信号与地短路导致无法识别接口。
(智能测试卡)3、检测74HC245有无虚焊短路，245上对应的使能(EN)信号输入输出脚是否虚焊或短路到其它线路。
注：主要检查电源与使能(EN)信号。
B.在点斜扫描时，规律性的隔行不亮显示画面重叠1、检查A、B、C、D信号输入口到245之间是否有断线或虚焊、短路。
2、检测245对应的A、B、C、D输出端与138之间是否断路或虚焊、短路。
3、检测A、B、C、D各信号之间是否短路或某信号与地短路。
注：主信号。
C.全亮时有一行或几行不亮1、检测138到4953之间的线路是否断路或虚焊、短路。
D.在行扫描时，两行或几行(一般是2的倍数,有规律性的)同时点亮1、检测A、B、C、D各信号之间是否短路。
LED模组维修手册(3粒、5粒、9RGB)

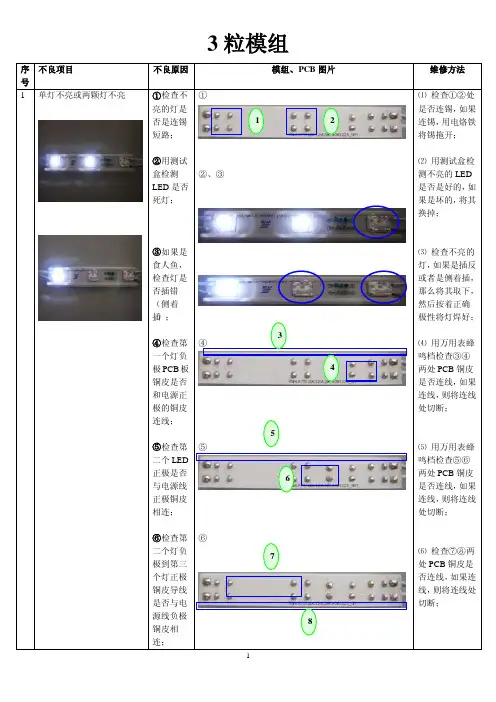

3粒模组
12
4
6
8
1 2
1
5粒模组
1. 红、黄为1路串联电路，串联一个电阻；
绿、蓝、白为两路串联电路，串联后将两路的正、负极并联，每路各串联1个电阻（共2个电阻）；
2. 食人鱼5粒（绿、蓝、白）：R1电阻为2个LED串联，R2为3个LED串联，其中R1要比R2大；
钢盔5粒（绿、蓝、白）：R1电阻为3个LED串联，R2为2个LED串联，其中R2要比R1大；
3. 5粒模组维修方法可参照3粒模组维修方法。
9RGB模组
通电后电源负极接红色，只
亮前面两个灯，而第三个灯1
3
通电后电源负极接绿色，绿色与蓝色一起亮
备注：9RGB 模组由红、绿、蓝三种颜色9颗LED 组成，共分为3路，每路由每种颜色3颗LED 串联1个电阻组成；
5
6
2
1
BI 焊盘
BO 焊盘。
LED显示屏维修作业指导书（绝对有用）
LED显示屏维修作业指导书（绝对有用）工序名称维修标准工时No使用产品通用标准产能/HNo 物料名称规格/型号数量No设备/工具规格/型号数量1锡线1烙铁2元器件IC灯2镊子3助焊膏3热风枪不良现象原因分析永久预防对策文件编号版本页码组别编序发行日期LED灯脚虚焊给其对应的灯脚加锡作业指导书XXX有限公司1.作业不能按指导书进行时；主要物料及设备、工具助焊膏不要沾太多，多了反而不好焊接，镊子将LRD灯夹取放置焊盘处，用风枪加温融化锡使其焊接成功（加温时间大概为4-10秒之间）时间过久会烫伤LED外壳维修3528 3535型号LED烙铁温度规定在280-300度之间，维修驱动IC及电源座，牛角座等温度规定在360度-400度之间，每一个焊点焊接时间规定在3秒以内，如3秒内锡还未融化，将烙铁移开冷却3秒以后再进行第2次焊接制订/日期3.作业中连续出现不合格品时；图一图二用烙铁将其连锡处断开两列或多列灯扫描时同时亮134有上述生产过程异常时作业人员应及时报告上级并接受指示。
1.作业时必须配带有绳静电环；2.在使用设备、治工具作业时要细心，避免对自身造成损伤！制订部门LED灯R、G、B颜色全部不亮L ED灯正极脚虚焊给正极脚加锡一颗灯其中某一个颜色不亮2.机台、仪器、治工具发生故障时；IC连锡临时解决对策作业方法生产过程异常事项：维修小间距产品时，先用高温胶纸将LED灯附近保护起来（图一）高温胶纸必须耐温200度以上，必须将坏的那颗灯灯脚漏在外面，附近灯保护好工艺技术要求2再将热风枪开关打开，温度调至300度-360度之间，风力调制最小（图二），然后右手持风枪，其高度距离LED灯35MM-55MM，左后持镊子进行维修，将LED灯加温到一定程度时，用镊子轻轻将LED灯移动或者拆下换新（图三）热风枪温度控制在360度以内，风力调至最小，热风枪风嘴更换至与LED灯匹配即可；1515 1616 2020 2121 LED灯用Φ3MM风嘴其它型号使用Φ5MM风嘴审核/日期批准/日期安全注意事项：更换新LED灯时，先将LED灯脚沾一点点助焊膏（图四）然后对准焊盘用风枪轻轻吹至锡融化焊接成功，待LED灯焊点冷却后再进行其它操作维修3528 3535型号灯时，将烙铁温度调至280-300度之间即可，拆取LED时先给灯脚加温至能动为止然后左右灯脚同时加锡（图五），待锡融化LED灯拆取成功，焊接LED灯时，用镊子将LED 灯对准焊盘先加一边灯脚的锡使其固定，然后再加另外一边灯脚的锡，焊接成功，拆卸驱动IC 时，先将IC两边锡加饱满，然后将PCB板斜45°∠，用烙铁同时两边加锡（图六），温度升高后两边引脚锡融化IC自然脱落下来，焊接IC时，先将IC其中一个脚固定，然后两边加锡进行焊接，焊接完成（图七）将LED 灯周围保护起来，只漏出坏的那颗风力调节钮温度调节钮图一图二图三图四图五图六图七。
P10单色LED显示屏模组维修技术及故障排除方法
福建省海佳集团股份有限公司P10单红模组维修技术及故障排除方法主讲：肖建心第一章数字信号及集成电路本章重点介绍P10单红显示屏中使用到的数字信号名称含义及使用的集成电路各引脚的含义和功能。
一、控制信号P10模组控制行的信号有扫描数据A B和使能信号OE；控制列的信号有串行数据R和时针信号CLK，锁存信号STB，共六个信号。
1、 A B行信号：只有在动态扫描显示时才存在，A B其实是二进制数，A是最低位，如果用二进制表示A B信号分别是0 0、0 1、1 0、1 1四种状态，控制最大范围是4行，通过IC138D解码后对应一个输出端，即四选一，所以也叫1/4扫描。
当行控制信号出现异常时，将会出现显示错位、高亮或图像重叠等现象。
2、OE使能信号：也叫片选信号，即在何时选择IC138能输出信号，用作整屏亮度控制，也用于显示屏消隐。
只要调整它的占空比就可以控制亮度的变化。
当使能信号出现异常时，整屏将会出现不亮、暗亮或拖尾等现象。
3、CLK时钟信号：提供给移位寄存器的移位脉冲，每一个脉冲将引起数据移入或移出一位。
数据口上的数据必须与时钟信号协调才能正常传送数据，数据信号的频率必须是时钟信号的频率的1/2倍。
在任何情况下，当时钟信号有异常时，会使整板显示杂乱无章。
4、STB锁存信号：将移位寄存器内的数据送到锁存器，并将其数据内容通过驱动电路点亮LED显示出来。
但由于驱动电路受EN使能信号控制，其点亮的前提必须是使能为开启状态。
锁存信号也须要与时钟信号协调才能显示出完整的图象。
在任何情况下，当锁存信号有异常时，也会使整板显示杂乱无章。
5、R串行数据信号：提供显示图象所需要的数据。
必须与时钟信号协调才能将数据传送到任何一个显示点。
一般在显示屏中红绿蓝的数据信号分离开来，若某数据信号短路到正极或负极时，则对应的该颜色将会出现全亮或不亮，当数据信号被悬空时对应的颜色显示情况不定。
二、集成电路（IC）集成电路英文简写为IC，顾名思义，也就是将一些电路集成到一个小的晶体基片上，完成一定的电路功能，缩小体积便于安装，提高电路稳定性。
LED电子显示屏维修手册
L E D电子显示屏维修手册(总4页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除LED电子显示屏维修手册一、常见问题分析及处理：A.整板不亮:1、检查供电电源与信号线是否连接。
2、检查测试卡是否以识别接口，测试卡红灯闪动则没有识别，检查灯板是否与测试卡同电源地，或灯板接口有信号与地短路导致无法识别接口。
（智能测试卡）3、检测74HC245有无虚焊短路，245上对应的使能（EN）信号输入输出脚是否虚焊或短路到其它线路。
注：主要检查电源与使能（EN）信号。
B.在点斜扫描时，规律性的隔行不亮显示画面重叠:1、检查A、B、C、D信号输入口到245之间是否有断线或虚焊、短路。
2、检测245对应的A、B、C、D输出端与138之间是否断路或虚焊、短路。
3、检测A、B、C、D各信号之间是否短路或某信号与地短路。
注：主要检测ABCD行信号。
C.全亮时有一行或几行不亮:1、检测138到4953之间的线路是否断路或虚焊、短路。
D.在行扫描时，两行或几行（一般是2的倍数，有规律性的）同时点亮:1、检测A、B、C、D各信号之间是否短路。
2、检测4953输出端是否与其它输出端短路。
E.全亮时有单点或多点（无规律的）不亮:1、找到该模块对应的控制脚测量是否与本行短路。
2、更换模块或单灯。
F.全亮时有一列或几列不亮:1、在模块上找到控制该列的引脚，测是否与驱动IC （74HC595/TB62726）输出端连接。
G.有单点或单列高亮，或整行高亮，并且不受控:1、检查该列是否与电源地短路。
2、检测该行是否与电源正极短路。
3、更换其驱动IC。
H.输出有问题:1、检测输出接口到信号输出IC的线路是否连接或短路。
2、检测输出口的时钟锁存信号是否正常。
3、检测最后一个驱动IC之间的级连输出数据口是否与输出接口的数据口连接或是否短路。
4、输出的信号是否有相互短路的或有短路到地的。
LED显示屏P10模组工作原理与故障维修
LED显示屏:P10-1R模组工作原理与故障维修一、模组信号介绍1 、供电电压：DC5V2 、数据接口方式：T12 ，每区8行、每区8列、上数据、OE高有效。
3 、输入信号： A 、B 、OE 、DR 、STB 、CLK 、GND4 、输入信号介绍：A和B为扫描信号（本模组为1/4扫描）、OE为使能、DR为数据、 STB为锁存、CLK为时钟、 GND为地（电源负极）二、 IC 介绍（可以到网上查询详细资料）1 、 U1是74HC245 、U2和U3是4953 、U4是74HC138 、UR1—UR16是74HC5952 、74HC245功能是放大信号，所有输入信号都要经过此IC 。
有时整板有问题或不传输有可能是此IC损坏或虚焊。
3 、 4953功能是控制行，如果板子水平方向有故障而且是整行一般是此IC 的故障。
1片4953控制8行。
4 、 74HC138功能是控制扫描的，输入A 、B和OE信号输出4个信号来控制2片4953。
5 、 74HC595功能是控制列显示的，输入STB 、CLK和DR 信号输出8个信号来控制8个灯宽 *4 个灯高。
户外模组故障维修（以P10-1R为例）1 、整板不亮：●板子没有接上电源；●输入排线插反；●输入输出颠倒；●电源正负极接反（接反会烧掉板子所有IC）。
2 、本板不亮传输正常 : 保护电路损坏解决办法可以把74HC138第4脚和第5脚短路。
3 、隔三行有一行不亮：●4953损坏（是其中一个损坏）。
4 、隔一行亮一行：A信号的问题，请检查74HC245和74HC138是否有虚焊；可以用万用表量74HC138第1脚电压是否等于2.5V左右，如果有更换74HC138；仔细量金针带ICA信号的通路情况。
5 、隔二行亮二行：B信号的问题，请检查74HC245和74HC138是否有虚焊；可以用万用表量74HC138第2脚电压是否等于2.5V左右，如果有更换74HC138；仔细量金针带ICA信号的通路情况。
维修案例-图文说明【LED显示屏维修资料】
1今天维修遇到的情况：故障2和3不亮为死灯，更换其灯珠，故障4：更换了595还是不行，发现改595数据芯片输入被电钻钻断了！连接好R信号即可！有块p10半户外单色板，1、7、8行不亮，其他行亮度不高，一直闪烁。
初步判断是138的问题，换个138问题仍然没有解决。
于是用表笔测4953输出，发现3、4行输出短路，15、6行输出短路。
换掉相应的4953即好。
2P10半户外单色板4、8、12、16行不亮，初步判断是138的问题，换了138不行。
又换相应的4953也不行。
用万用表检查线路时发现138到4953的信号线被电钻打断了。
接上线即好。
32P12.5半户外单色板1、5、9、13行不亮，换138、245都不行。
又换一次，整板不亮，仔细检查是245GND脚没焊好。
焊好245，单元板还跟开始那样。
于是检查138到4953的信号，发现相关行的信号和VCC短路。
估计是焊接问题。
把相关器件重新焊一遍即好。
43P10全户外单色板，只有4、8、12、16行亮（如图红色指亮），换138后正常。
加电测试，横向数据走到一半就闪烁。
全亮检查时，发现中间有个595驱动区域亮度低，更换这个595即好。
有个P10半户外单色板竖向四颗灯不亮，疑为595坏了。
近处看是发现两颗灯发黑，应该是烧了。
换灯即好。
F5室内单色板有两行常亮，应该是4953或138问题。
检查发现138烧了，更换138后下半块横向数据走到第三列就乱了。
更换下面第一个595即好。
4。
LED显示屏维修资料
LED显示屏资料一、电路基础与常用元件的用途什么叫电路???电路是由相互连接的电子电气器件，如电阻、电容、电感、二极管、三极管和开关等，构成的网络。
电路的大小可以相差很大，小到硅片上的集成电路，大到输电网。
根据所处理信号的不同，电子电路可以分为模拟电路和数字电路。
模拟电路对信号的电流和电压进行处理。
最典型的模拟电路应用包括：放大电路、振荡电路、线性运算电路（加法、减法、乘法、除法、微分和积分电路）。
数字电路中信号大小只表示有限的状态，多数采用布尔代数逻辑对信号进行处理。
典型数字电路有，振荡器、寄存器、加法器、减法器等。
CMOS门电路中输出高电平VOH与输出低电平VOL。
CMOS门电路VOH的理论值为电源电压VDD，VOH（min）=0.9VDD；VOL的理论值为0V，VOL（max）=0.01VDD。
所以CMOS门电路的逻辑摆幅（即高低电平之差）较大，接近电源电压VDD值。
TTL门电路电平：输出高电平>2.4V,输出低电平<0.4V。
在室温下，一般输出高电平是3.5V，输出低电平是0.2V。
最小输入高电平和低电平：输入高电平>=2.0V，输入低电平<=0.8V，噪声容限是0.4V。
断路/开路：电流在电路中没有形成回路。
短路：电流没有直接正常通过负载，而通过一个与负载并联的很小阻值的物体，并且该物体不在设计电路的电气范围内，是由其它原因引起的连接的现象叫做短路。
有意识的短路不会引响电路的正常运行，无意识的短路将会损坏电路，以至不能正常工作。
直流（电压/电流）：电压/电流的相位不会随时间发生变化。
交流（电压/电流）：电压/电流的相位随时间的变化而变化。
恒流：电流不会随负载的变化而变化。
恒压：电压不会随负载的变化而变化。
数字信号：只有高/低电平的出现，电脑处理的就是数字信号，我们的LED显示屏也一样，一般高电平用“1”或“H”表示，低电平用“0”或“L”表示。
数据用二进制、八进制、十六进制表示，八进制用的较少。
LED电子显示屏的基础知识及维修资料全
LED电子显示屏的基础知识与维修资料（电路图解说）一、电路基础与常用元件的用途二、什么叫电路?电路是由相互连接的电子电气器件，如电阻、电容、电感、二极管、三极管和开关等，构成的网络。
电路的大小可以相差很大，小到硅片上的集成电路，大到输电网。
根据所处理信号的不同，电子电路可以分为模拟电路和数字电路。
模拟电路对信号的电流和电压进行处理。
最典型的模拟电路应用包括：放大电路、振荡电路、线性运算电路（加法、减法、乘法、除法、微分和积分电路）。
数字电路中信号大小只表示有限的状态，多数采用布尔代数逻辑对信号进行处理。
典型数字电路有，振荡器、寄存器、加法器、减法器等。
CMOS门电路中输出高电平VOH与输出低电平VOL。
CMOS门电路VOH的理论值为电源电压VDD，VOH（min）=0.9VDD；VOL的理论值为0V，VOL（max）=0.01VDD。
所以CMOS门电路的逻辑摆幅（即高低电平之差）较大，接近电源电压VDD值。
TTL门电路电平：输出高电平>2.4V,输出低电平<0.4V。
在室温下，一般输出高电平是3.5V，输出低电平是0.2V。
最小输入高电平和低电平：输入高电平>=2.0V，输入低电平<=0.8V，噪声容限是0.4V。
断路/开路：电流在电路中没有形成回路。
短路：电流没有直接正常通过负载，而通过一个与负载并联的很小阻值的物体，并且该物体不在设计电路的电气范围内，是由其它原因引起的连接的现象叫做短路。
有意识的短路不会引响电路的正常运行，无意识的短路将会损坏电路，以至不能正常工作。
直流（电压/电流）：电压/电流的相位不会随时间发生变化。
交流（电压/电流）：电压/电流的相位随时间的变化而变化。
恒流：电流不会随负载的变化而变化。
恒压：电压不会随负载的变化而变化。
数字信号：只有高/低电平的出现，电脑处理的就是数字信号，我们的LED显示屏也一样，一般高电平用“1”或“H”表示，低电平用“0”或“L”表示。
模组屏维修初级手册
备注
若挂断则须更换PWB，需 bonding设备 Gamma-IC NG
分析接下页
画面异常（阶调不良）
分析：
1、测量GM1~GM14，值从大到小排列，一般NG情况下会出现某个gamma值
异常，试着更换gamma-IC;
2、看PWB背面gamma线路是否有损伤；
3、如以上都OK，则须试着换source COF-IC，可逐颗断开COF，确定是哪颗
此二极体导通状况，确认是否有烧毁 3、确认VAA是否OK，对于L/R板机型，拆除FFC后再确认画面可切换或是VAA是否
正常： 若VAA变正常： A、确认FFC是否有pin针短路，确认FFC connector是否有pin针短路 B、确认R板VAA测试点VAA对地电阻（一般都会短路），断开后面3颗COF对应
同时可确认RSDS信号对间电阻（正常100或50欧姆）以及RSDS对地电阻； 测量电压若NG，确认ASIC以及S-COF-IC是否有发烫状况 注：左半边画异确认S1 RSDS；右半边画异确认S8 RSDS 4、一般情况下，ASIC失效居多，可先试换ASIC； 5、若仍NG，从第4颗或者第8颗 COF-IC拆起，RSDS电压值恢复正常即为当前颗 IC异常（左侧画异从第四颗开始；右侧画异从第8颗开始）
备注
适用于贴导电泡棉的机型 使用于L/R板的机型
无图成因较多，多数情况下是PWM-IC NG，少数情况是其他故障 分析接下页
无图
分析： 1、确认导电泡棉是否歪斜，短路VAA电容（贴导电泡棉机型） 2、确认是否有12V输入，若无，确认connector是否OK，以及确认12V电压对地
电阻值；若conn. NG，换conn.；若12V对地短路，断开FP1确定短路回路 2、确认FP1是否open；open则换fuse；如此机型12V附件有反向二极体，确认
全彩LED显示屏专业维修资料
保证原创精品已受版权保护全彩LED显示屏专业维修资料1、电阻：在电路中起到限流分压的作用。
用R表示，单位欧姆（Ω）。
在像素的产品中电阻多用于限制电流大小.例：要求用5V点亮某LED时，则LED必须串接一个电阻，防止过流烧坏。
电阻Rled=（5-Uled）/Iled，Uled是LED正向压降，Iled是通过LED的电流，一般电流不允许大于20mA.2、电容：隔直流通交流的作用，在像素的产品中多用于滤波。
用C表示，单位（F）法。
例：常见的0805封装的104PF的电容，是用于滤除电路中的较高频率的电压纹波，电解电容470UF/16V，用于滤除较低频率的电压纹波。
都是起到滤除干扰信号，提高电路的抗干扰能力，使电路稳定工作。
3、IC：集成电路，顾名思义，也就是将一些电路集成到一个小的基片上，完成一定的电路功能，缩小体积便于安装，提高电路稳定性。
例：我们的74HC595、TB62726、、、、、、、等等，都是IC。
常用芯片介绍及解释：74HC245的作用：信号功率放大。
（针脚定义：缺口处或缺点处为1针脚，逆时针方向数至最后一个，有些没有缺口的芯片，则从左下角开始数，为1脚，逆时针方向数至最后一个。
）第1脚DIR，为输入输出端口转换用，DIR=“1”高电平时信号由“A”端输入“B”端输出，DIR=“0”低电平时信号由“B”端输入“A”端输出。
第2~9脚“A”信号输入输出端，A1=B1、、、、、、A8=B8，A1与B1是一组，如果DIR=“1”G=“0”则A1输入B1输出，其它类同。
如果DIR=“0”G=“0”则B1输入A1输出，其它类同。
第11~18脚“B”信号输入输出端，功能与“A”端一样，不在描述。
第19脚G，使能端，若该脚为“1”A/B端的信号将不导通，只有为“0”时A/B端才被启用，该脚也就是起到开关的作用.第10脚GND，电源地。
第20脚VCC，电源正极。
74HC04的作用：6位反相器。
第7脚GND，电源地。
LED显示屏学习资料(维修必看)ppt课件
6
245芯片示意图
7
245芯片信号走向示意图
8
138芯片和4953芯片
138芯片管行，分ABCD，如果是AB就是4扫，如 果是ABC则是8扫。
从左边进来两组信号，则从右边输出4行信号，进 来3组信号ABC，则输出8行信号，进来4组ABCD， 输出16行信号，16行信号需要2个138芯片。138的 信号直接传给4953芯片。
第3脚是时钟信号，时钟信号是245给的，每组的 时钟信号全都连在一起。
第4脚是锁存信号，锁存信号是245给的，每组的 时钟信号全都连在一起。
第21脚是使能信号，使能信号是245给的，每组的 时钟信号全都连在一起。
第22脚是输出信号，将信号传给下一个驱动芯片 第23脚接外挂电阻的脚
18
发送卡
设备图片
19
接收卡
20
显示屏调试
打开LED演播室，在菜单设置里点软件设 置，进入软件设置窗口。
在播放窗里，设置屏的位置和大小。起点 都设为0（即代表播放窗口在左上角）宽度 和高度即为LED大屏整个的点数。
在播放窗里，输入小写的linsn
21
发送卡设置
发送卡选项的设置。显示模式（分辨率的 设置）电脑显卡分辨率的数值一定要等于 或大于LED大屏的点数，当LED大屏的点 数大于默认分辨率1024*768时，要调高其分 辨率。
欢迎学习LED显示屏技术
1
了解产品的工艺流程
产品的工艺流程主要有： １．ＰＣＢ板上贴ＩＣ芯片 ２．ＰＣＢ板上插灯 ３．后焊，灯插上去后，焊接灯脚 ４．剪掉ＰＣＢ板后面的灯脚，检测是否有虚焊 ５．对单个ＰＣＢ检测，老化。 6. 灌胶 7. 模组检测老化 8. 组装箱体，检测老化 9. 防水防震检测
led显示屏模组维修手册
led显示屏模组维修手册第一章数字电路简介为了让读者对LED显示屏采用的控制电路进行深入的分析了解，进而掌握LED 显示屏模组的维修技术，这里有必要对数字电路的基础简单介绍一下。
电灯只有亮和灭两种状态,如果我们把灯亮用1表示,灭用0表示,那么1和0就是表示状态的数字量。
一连串的1和0就构成了数字信号，完成对数字量进行算术运算和逻辑运算的电路称为数字电路。
数字电路是以二进制逻辑代数为数学基础，使用二进制数字信号，既能进行算术运算又能方便地进行逻辑运算(与、或、非、判断、比较、处理等)，因此极其适合于运算、比较、存储、传输、控制、决策等应用，由于它具有逻辑运算和逻辑处理功能，所以又称数字逻辑电路。
在具体的应用中1表示为高电平，0表示为低电平。
数字电路的工作信号在时间上和数值上是不连续变化的。
数字信号反映在电路上只有高电平和低电平两种状态，高电平通常为+3(5v左右，低电平通常为+0(3 v左右。
这两种状态很方便地用二极管或三极管的导通、截止即开、关状态来实现。
分别用1和0表示这两个状态，就可以用二进制数进行信息的传输和处理。
数字电路研究的主要问题是输入信号的状态(0或1)与输出信号的状态(0或1)之间的因果关系，称为逻辑关系，也就是电路的逻辑功能。
它只规定高电平的下限和低电平的上限值，凡大于高电平下限值的都认为是高电平1;凡小于低电平上限值的都认为是低电平0，而不着重研究它们的具体数值刚才提到的一连串的1和0，连着8位1和0的列如:0110 0101叫8位数字处理电路，通常最靠右边的第一位叫低位，上列中低位数据是1,是高电平。
在P10模组中使用的74HC245就是一种八位移位寄存器，。
现代的数字电路由半导体工艺制成的若干数字集成器件构造而成。
逻辑门是数字逻辑电路的基本单元。
存储器是用来存储二值数据的数字电路。
从整体上看，数字电路可以分为组合逻辑电路和时序逻辑电路两大类。
1、组合逻辑电路简称组合电路，它由最基本的的逻辑门电路组合而成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LED显示屏模组维修手册1第一章数字电路简介为了让读者对LED显示屏采用的控制电路进行深入的分析了解，进而掌握LED 显示屏模组的维修技术，这里有必要对数字电路的基础简单介绍一下。
电灯只有亮和灭两种状态,如果我们把灯亮用1表示,灭用0表示,那么1和0就是表示状态的数字量。
一连串的1和0就构成了数字信号，完成对数字量进行算术运算和逻辑运算的电路称为数字电路。
数字电路是以二进制逻辑代数为数学基础，使用二进制数字信号，既能进行算术运算又能方便地进行逻辑运算（与、或、非、判断、比较、处理等），因此极其适合于运算、比较、存储、传输、控制、决策等应用，由于它具有逻辑运算和逻辑处理功能，所以又称数字逻辑电路。
在具体的应用中1表示为高电平，0表示为低电平。
数字电路的工作信号在时间上和数值上是不连续变化的。
数字信号反映在电路上只有高电平和低电平两种状态，高电平通常为+3．5 v左右，低电平通常为+0．3 v左右。
这两种状态很方便地用二极管或三极管的导通、截止即开、关状态来实现。
分别用1和0表示这两个状态，就可以用二进制数进行信息的传输和处理。
数字电路研究的主要问题是输入信号的状态(0或1)与输出信号的状态(0或1)之间的因果关系，称为逻辑关系，也就是电路的逻辑功能。
它只规定高电平的下限和低电平的上限值，凡大于高电平下限值的都认为是高电平1;凡小于低电平上限值的都认为是低电平0，而不着重研究它们的具体数值刚才提到的一连串的1和0，连着8位1和0的列如：0110 0101叫8位数字处理电路，通常最靠右边的第一位叫低位，上列中低位数据是1,是高电平。
在P10模组中使用的74HC245就是一种八位移位寄存器，。
现代的数字电路由半导体工艺制成的若干数字集成器件构造而成。
逻辑门是数字逻辑电路的基本单元。
存储器是用来存储二值数据的数字电路。
从整体上看，数字电路可以分为组合逻辑电路和时序逻辑电路两大类。
1、组合逻辑电路简称组合电路，它由最基本的的逻辑门电路组合而成。
特点是：输出值只与当时的输入值有关，即输出惟一地由当时的输入值决定。
电路没有记忆功能，输出状态随着输入状态的变化而变化，类似于电阻性电路，如加法器、译码器、编码器、数据选择器等都属于此类。
LED显示屏就是组合逻辑电路的典型应用，22、时序逻辑电路简称时序电路，它是由最基本的逻辑门电路加上反馈逻辑回路（输出到输入）或器件组合而成的电路，与组合电路最本质的区别在于时序电路具有记忆功能。
时序电路的特点是：输出不仅取决于当时的输入值，而且还与电路过去的状态有关。
它类似于含储能元件的电感或电容的电路，如触发器、锁存器、计数器、移位寄存器、储存器等电路都是时序电路的典型器件。
数字信号及集成电路第二章本章重点介绍LED显示屏中使用到的数字信号名称含义及使用的集成电路各引脚的含义和功能。
一、控制信号P10模组控制行的信号有扫描数据A B和使能信号OE；控制列的信号有串行数据R和时针信号CLK，锁存信号STB，共六个信号。
1、 A B行信号：只有在动态扫描显示时才存在，A B其实是二进制数，A 是最低位，如果用二进制表示A B信号分别是0 0、0 1、1 0、1 1四种状态，控制最大范围是4行，通过IC138D解码后对应一个输出端，即四选一，所以也叫1/4扫描。
当行控制信号出现异常时，将会出现显示错位、高亮或图像重叠等现象。
2、OE使能信号：也叫片选信号，即在何时选择IC138能输出信号，用作整屏亮度控制，也用于显示屏消隐。
只要调整它的占空比就可以控制亮度的变化。
当使能信号出现异常时，整屏将会出现不亮、暗亮或拖尾等现象。
3、CLK时钟信号：提供给移位寄存器的移位脉冲，每一个脉冲将引起数据移入或移出一位。
数据口上的数据必须与时钟信号协调才能正常传送数据，数据信号的频率必须是时钟信号的频率的1/2倍。
在任何情况下，当时钟信号有异常时，会使整板显示杂乱无章。
4、STB锁存信号：将移位寄存器内的数据送到锁存器，并将其数据内容通过驱动电路点亮LED显示出来。
但由于驱动电路受EN使能信号控制，其点亮的前提必须是使能为开启状态。
锁存信号也须要与时钟信号协调才能显示出完整的图象。
在任何情况下，当锁存信号有异常时，也会使整板显示杂乱无章。
35、R串行数据信号：提供显示图象所需要的数据。
必须与时钟信号协调才能将数据传送到任何一个显示点。
一般在显示屏中红绿蓝的数据信号分离开来，若某数据信号短路到正极或负极时，则对应的该颜色将会出现全亮或不亮，当数据信号被悬空时对应的颜色显示情况不定。
二、集成电路（IC）集成电路英文简写为IC，顾名思义，也就是将一些电路集成到一个小的晶体基片上，完成一定的电路功能，缩小体积便于安装，提高电路稳定性。
P10的单色模组中使用的IC有74HC245D、74HC04D、74HC138D、LT4953、74HC595D。
P16双色模组使用的IC有74HC245D、74HC04D、74HC138D、LT4953、MBI5026。
下面分别进行详细介绍。
1、74HC245的作用：为8位双向移位寄存器，在P10模组中的作用是起信号功率放大、整形用。
第1脚DIR，为输入输出端口转换用，DIR=“1”高电平时，信号由“A”端输入“B”端输出，DIR=“0”低电平时，信号由“B”端输入“A”端输出。
在P10单色模组中该脚接高电平，也就是说信号始终是由A端输入B端输出。
按脚位来说就是2脚进18脚出，3脚进17脚出，4脚进16脚出，5脚进15脚出，6脚进14脚出，7脚进13脚出，8脚进12脚出，9脚进11脚出。
第19脚OE，使能端，低电平有效，若该脚为“1”A/B端的信号将不导通，只有为“0”时A/B端才被启用，该脚也就是起到开关的作用。
在P10单色模组中该脚接低电平，也就是说信号始终是通的。
5、6脚并接为CLK输入，7、8脚并接为STB输入。
18脚分两路分别出至138-1脚及排线A，17脚分两路分别出至138-2脚及排线B。
第10脚GND，电源地。
第20脚VCC，电源正极。
42、74HC04作用：为6位反相器，所谓反相就是说输入与输出刚好是相反的电平，如果输入高电平输出就是低电平，A为输入端，O为输出端。
1 2脚为一组，3 4脚为一组，5 6脚为一组，8 9脚为一组，10 11脚为一组，12 13脚为一组，各组之间相互独立。
在P10模组中只对OE信号进行反相。
第7脚GND，电源地。
第14脚VCC，电源正极。
在P10模组中，1脚为OE使能信号输入端，2脚输出OE1到74HC138的5脚，对74HC138进行控制。
3脚与2脚联通，由4脚输出的OE2信号出至排线OE端。
3、74HC138的作用：八位二进制译十进制译码器。
第1~3脚A、B、C，二进制输入脚，在P10模组中只使用A和B，C脚接地。
第4~6脚片选信号控制，只有在4、5脚为“0”，6脚为“1”时，才会被选通，输出受A、B、C信号控制。
其它任何组合方式将不被选通。
在P10模组中4脚接地，5脚连接IC 74HC04的2脚，6脚接电源正，说明选通始终有效，输出只受OE信号控制。
第9～15及第7脚为输出端，无选通时且O0~O7输出全为“1”。
选通时，则对1、2、3脚输入的二进制A/B/C信号进行编译并 5输出。
在P10模组中，5脚接来自74HC04第2脚的OE反相信号，15~12脚输出至LT4953的2、4脚。
第8脚GND，电源地。
第15脚VCC，电源正极。
74HC138编码输出分2组，第一组控制4953-1（其控制第一、二行）及4953-3（其控制第五、六），第二组控制4953-2（其控制第三、四行）及4953-4（其控制第七、八行）。
4、LT4953的作用：行驱动管，功率管。
每一个LT4953控制2行LED的正极。
其内部是两个相互独立的CMOS管，1、3脚接VCC，2、4脚接IC138的15，14或13，12脚，2脚控制7、8脚的输出，4脚控制5、6脚的输出，只有当2脚为“0”时，7、8才会输出，当4脚为“0”时，5、6才会输出，否则输出为高阻状态。
即138解码得到的信号低电平有效。
每个LT4953控制2行，P10模组每隔8行的任两行（如1行和9行，2行和10行…）是接通的，等于每个LT4953能控制4行，P10模组共有4个LT4953，共控制16行。
考虑到LT4953的大电流以及散热，输出端的5、6脚以及7、8脚分别是并联起来的。
5、74HC595的作用：LED驱动芯片，74HC595具有一个8位串行输入并行输出的移位寄存器和一个8位输出锁存器。
每一个74HC595控制区域为4行×8列的LED的负极。
第14脚DATA，串行数据输入口，显示数据由此进入，必须有时钟信号的配合才能移入。
6第13脚EN，使能口，当该引脚上为“1”时Q0~Q7口全部为“1”，为“0”时Q0~Q7的输出由输入的数据控制。
P10模组中该脚接地，输入的数据随时输出。
第12脚STB，锁存口，当输入的数据在传入寄存器后，只有供给一个锁存信号才能将移入的数据送Q0~Q7口输出。
第11脚CLK，时钟口，每一个时钟信号将移入一位数据到寄存器。
第10脚SCLR，复位口，只要有复位信号，寄存器内移入的数据将清空，P10模组不用该脚，一般接VCC。
第9脚DOUT，串行数据输出端，将数据传到下一个74HC595的14脚，最后一个595的9脚则输出至排线R端。
第15、1~7脚，并行输出口也就是驱动输出口，直接驱动LED负极。
第8脚GND，电源地。
第16脚VCC，电源正极.6、MBI5026的作用：LED驱动芯片，16位移位锁存器。
第1脚GND，电源地。
第24脚VCC，电源正极。
第2脚DATA，串行数据输入。
第3脚CLK，时钟信号输入。
第4脚STB，锁存信号输入。
第23脚输出电流调整端，接电阻调整。
第22脚DOUT，串行数据输出。
第21脚EN，使能输入。
第5～20脚等电流输出端。
其它功能与74HC595相似，只是MBI5026是16位移位锁存器，并带输出电流调整功能，但在并行输出口上不会出现高电平，只有高阻状态和低电平状态。
74HC595并行输出口有高电平和低电平输出。
TB62726与MBI5026的引脚功能一样，结构相似，可以互换。
712345G6G7CL8ST89模组工作过程分析：单色P10二、脚出，一路直接脚，经放大整形后从182, A从输入插针至IC245的1、A B 是行扫描数据信号脚，经放大整形的3脚；B从输入插针至IC245到输出排针A引脚位上；另一路进IC138的1 2脚。
B引脚位上，另一路进IC138的后从17脚出，一路直接到输出排针，即只有四种状态分别是00A 和B,74HC138D2、为八位二进制译十进制译码器，P10模组只有扫描。
