YD5141后装压缩式垃圾车的总体设计
压缩垃圾车技术要求
压缩垃圾车技术要求审批：审核：编制：神华准能房屋物业管理公司 2012年3月 14 日第一节车辆需求一览表第二节设备使用条件周围环境温度：-30℃～+30℃海拔高度：900～1300m第三节技术要求（包含但不限于此）3.1技术参数及要求3.1.1型号：YD5143ZYS3.1.2外形尺寸长×宽×高（mm）:7510×2490×29403.1.3车厢容量(m3)103.1.4底盘型号:DFL1140B13.1.5发动机型号: ISDe180-403.1.6核定功率(KW):1363.1.7整备质量(kg):75803.1.8整车最大总质量(kg):140053.1.9最大装载质量5000Kg3.1.10轴距(mm）:38003.1.11接近角/离去角（°）：20/183.1.12最高车速（km/h）：903.1.13装载循环时间（s）:12-143.1.14垃圾排出时间（S）:≤183.1.15系统工作压力（Mpa）：19.63.1.16投入宽度（mm）：16803.1.17最大扭矩/转速（N.m/r/m）:700/15003.1.18驾驶室有冷、暖空调系统3.1.19车载安全后视监控系统、集控门锁。
3.2 主要部件技术要求3.2.1 垃圾车压缩箱体内层要有防腐保护层。
3.2.2 压缩垃圾污水有效排放至集水箱，到达指定地点排放，垃圾运输途中保证无污水泄漏，以免污染环境。
3.2.3 液压系统油缸采用日本进口油缸。
3.2.4举臂与大梁结合处要加固。
3.2.5 车辆具有自卸功能。
3.2.6因车辆需下户，所以卖方所提供车辆及车辆手续需符合买方当地车辆管理所下户要求。
3.2.7车辆排放达到国三标准。
3.2.8机动车辆公告与网上查询公告相符。
3.2.9安全装置3.3 设计和制造要求在设计制造中，零部件尽量采用统一标准，尽可能提高零部件之间的互换性。
零部件必须易于拆装，便于维修。
机械电子类毕业设计方案经典题目集
专业代做出售机械电子专业毕业设计/论文诚信专业服务295011539机械类001 10L真空搅拌机设计002 100M钻机变速箱设计003 “包装机对切部件”设计(机电>004 手机充电器的模具设计005 多功能自动跑步机(机械部分设计>006 台灯插座注塑模具设计与制造007 剖鱼腹机008 面条机009 5号电池充电器外壳的塑件注射模010 自由度焊接机器人设计011 张晶的毕业论文(管理系统>012 制定CA6140C车床拨叉的加工工艺，设计钻22mm孔的钻床夹具013 100M钻机变速箱设计014 200M液压钻机变速箱的设计015 200M钻机回转器设计016 AT89C2051单片机的温度控制系统的设计295011539 017 C616型普通车床改造018 CA6140车床主轴箱的设计019 CA6140杠杆加工工艺及夹具设计020 CD盒注塑模设计021 CG2-150型仿型切割机022 CK-Ⅱ型车床主轴箱加工6～Ф17孔两面卧式组合钻床023 CM6132型精密车床主传动系统数控改造设计024 D180柴油机12孔攻丝机床及夹具设计025 DK-7732数控高速走丝电火花线切割机及控制系统026 GE283型纺织机寸行传动件的设计研究027 J45-6.3型双动拉伸压力机的设计028 PLC在高楼供水系统中的应用029 PLC在太阳能清洗机上的控制030 QTZ25型塔式起重机变幅机构031 SSCK20A数控车床主轴及主轴箱的数控加工及数控编程032 T108吨自卸车拐轴的断裂失效分析及优化设计033 T611镗床主轴箱传动设计及尾柱设计034 T6113镗床电气控制系统的设计035 X5020B立式升降台铣床拨叉壳体036 XQB小型泥浆泵的结构设计037 YC1040载货汽车底盘总体及制动器设计038 YD5141SYZ后压缩式垃圾车的上装箱体设计039 YD5141SYZ后压缩式垃圾车上装厢体设计040 YD5141后装压缩式垃圾车的总体设计041 YD9160TCL轿运车箱体设计042 Z30130×31型钻床控制系统的PLC改造295011539 043 Z形件弯曲模设计1.rar044 把手封条045 把手封条注塑模设计046 板材坡口机总体设计047 板材送进夹钳装置048 半精镗及精镗气缸盖导管孔组合机床设计<夹具设计）049 半精镗及精镗气缸盖导管孔组合机床设计<镗削头设计）050 保护罩的模具设计051 笔盖的模具设计052 笔筒抽屉053 齿轮设计054 外墙清洗机之升降机的设计055 自行车无级变速器056 变位器工装设计—0.1t数控座式焊接变位机057 叉杆零件工艺设计与工装设计058 柴油机齿轮室盖钻镗专机总体及夹具设计059 柴油机齿轮室盖钻镗专机总体及主轴箱设计060 柴油机气缸体顶底面粗铣组合机床总体及夹具设计061 乘客电梯的PLC控制295011539062 齿轮油泵轴的失效分析及优化设计063 涤纶短纤后处理设备七辊牵伸机的牵伸辊设计064 电流线圈架塑料模设计065 电动自行车调速系统的设计066 电风扇旋扭的塑料模具设计067 电织机导板零件数控加工工艺与工装设计068 多用途气动机器人结构设计069 惰轮轴工艺设计和工装设计070 二级圆柱直齿齿轮减速器071 仿指按摩器按摩杆注射成型模具设计072 肥皂盒模具的设计073 分离爪工艺规程和工艺装备设计074 钢圈模设计与制造075 高速枪管绞孔机076 隔水管横焊缝自动对中装置的设计<机械电气部分）077 管套压装专机078 国产子午胎LCZ-3(A>型两鼓成型机的主电机系统改造设计079 盒形件落料拉深模设计080 后钢板弹簧吊耳的加工工艺,081 呼机上盖的塑件注射模设计082 弧面蜗杆加工专用数控机床设计083 货车底盘布置084 机床主轴传动系统设计085 机器人切割H型钢的设计086 机油盖注塑模具设计087 机油冷却器自动装备线压紧工位装备设计088 机制工艺及夹具课程设计295011539089 基于AT89C51的锁相频率合成器的设计090 减速器的整体设计091 金属粉末成型液压机的PLC设计092 可调速钢筋弯曲机的设计093 空气压缩机V带校核和噪声处理094 膜片式离合器的设计095 普通钻床改造为多轴钻床096 起毛机主传动结构设计097 汽车大梁生产线全液压铆接机液压系统设计098 汽车附件调角器低档SUV滑轨I支架099 前横架课程设计的零件图与毛坯图和工艺卡片100 全自动钢坯喷码机PLC控制系统设计101 全自动洗衣机控制系统的设计102 用于带式运输机传动装置中的同轴式二级圆柱齿轮减速器103 十字接头零件分析104 手机塑料外壳注塑模毕业设计105 鼠标上壳造型设计106 鼠标外壳注塑模毕业设计107 数控带式输送机传动装置的设计108 数控机床上下料机械手设计109 数控龙门三枪H型钢自动火焰切割机295011539 110 双齿辊破碎机的设计111 双齿减速器设计112 双铰接剪叉式液压升降台的设计113 双模轮胎硫化机机械手控制系统设计.rar114 双柱机械式汽车举升机115 水轮机制动系统116 四层楼电梯自动控制系统的设计117 塑料板凳注塑模具设计118 塑料插座上座模具设计119 塑料粉末静电喷涂生产线120 塑料盖注塑121 塑料挂钩座注射模具设计图122 塑料胶卷盒注射模设计123 台式电脑立式机箱设计124 推动架”零件的机械加工工艺及125 推动架设计说明书295011539126 托板冲模毕业设计127 拖拉机拨叉铣专机<卧式128 脱水斗式提升机设计129 椭圆盖注射模设计130 万能渐开线检查仪数据处理131 万能外圆磨床液压传动系统设计132 涡轮盘液压立拉夹具133 微电机转子冲片134 卧式三面单工位组合钻床135 五寸软盘盖注射模具设计136 五角星落片模具设计137 电弧喷涂用绕丝机工装设计全套138 4T焊接滚轮架机械设计139 铣断夹具设计140 显示器支架冲压模毕业设计295011539 141 线圈高骨架注塑模具的设计142 线圈骨架模具的设计143 香蕉插头-本体注射模144 湘玉竹切片机的设计145 箱壳落料拉深模设计146 箱壳落料拉深模设计147 小电机外壳造型和注射模具设计148 小汽车维修用液压升举装置149 心型台灯塑料注塑模具毕业设计150 新KS型单级单吸离心泵的设计151 旋纽模具的设计152 压力控制阀153 遥控小汽车的设计研究154 叶型加工工装设计155 液力偶和器壳体模具设计156 液压注聚泵157 液压钻机本体组合机床设计295011539158 一级减速器正文、零件图、装配图159 游戏机按钮注塑模具设计160 圆通拉深161 运送铝活塞铸造毛坯机械手设计162 蒸汽电熨斗的建模设计163 知识竞赛抢答器设计164 直联式双吸离心泵6shz-60的整体结构设计165 制定电器开关网芯零件的冲压工艺规程及模具设计166 轴的机械加工工艺规程167 轴盖复合模的设计与制造168 注射器盖毕业设计295011539169 柱塞泵转子的加工170 自动弯管机装置及其电器设计171 自由度并联机构的平行机设计172 组合机床主轴箱及夹具设计173 组合件数控车工艺与编程设计174 钻床夹具设计175 机械手图例176 Z30130×31型钻床控制系统的PLC改造177 自动洗衣机行星齿轮减速器的设计178 盐酸分解磷矿装置设计179 CA6140杠杆加工工艺295011539 180 轧钢机333 个毕业设计——单片机类班友录网站的设计与实现电子类1.基于labVIEW虚拟滤波器的设计与实现2.双闭环直流调速系统设计3.单片机脉搏测量仪4.单片机控制的全自动洗衣机毕业设计论文5.FPGA电梯控制的设计与实现6.恒温箱单片机控制7.基于单片机的数字电压表8.单片机控制步进电机毕业设计论文9.函数信号发生器设计论文10.110KV变电所一次系统设计11.报警门铃设计论文12.51单片机交通灯控制13.单片机温度控制系统29501153914.CDMA通信系统中的接入信道部分进行仿真与分析15.仓库温湿度的监测系统16.基于单片机的电子密码锁17.单片机控制交通灯系统设计18.基于DSP的IIR数字低通滤波器的设计与实现19.智能抢答器设计20.基于LabVIEW的PC机与单片机串口通信21.DSP设计的IIR数字高通滤波器22.单片机数字钟设计23.自动起闭光控窗帘毕业设计论文24.三容液位远程测控系统毕业论文25.基于Matlab的PWM波形仿真与分析29501153926.集成功率放大电路的设计27.波形发生器、频率计和数字电压表设计28.水位遥测自控系统毕业论文29.宽带视频放大电路的设计毕业设计30.简易数字存储示波器设计毕业论文31.球赛计时计分器毕业设计论文32.IIR数字滤波器的设计毕业论文33.PC机与单片机串行通信毕业论文34.基于CPLD的低频信号发生器设计毕业论文35.110kV变电站电气主接线设计36.m序列在扩频通信中的应用29501153937.正弦信号发生器38.红外报警器设计与实现39.开关稳压电源设计40.基于MCS51单片机温度控制毕业设计论文41.步进电动机竹竿舞健身娱乐器材42.单片机控制步进电机毕业设计论文43.单片机汽车倒车测距仪44.基于单片机的自行车测速系统设计45.水电站电气一次及发电机保护46.基于单片机的数字显示温度系统毕业设计论文47.语音电子门锁设计与实现48.工厂总降压变电所设计-毕业论文49.单片机无线抢答器设计29501153950.基于单片机控制直流电机调速系统毕业设计论文51.单片机串行通信发射部分毕业设计论文52.基于VHDL语言PLD设计的出租车计费系统毕业设计论文53.超声波测距仪毕业设计论文54.单片机控制的数控电流源毕业设计论文55.声控报警器毕业设计论文56.基于单片机的锁相频率合成器毕业设计论文57.基于Multism/protel的数字抢答器58.单片机智能火灾报警器毕业设计论59.无线多路遥控发射接收系统设计毕业论文60.单片机对玩具小车的智能控制毕业设计论文61.数字频率计毕业设计论文29501153962.基于单片机控制的电机交流调速毕业设计论文63.楼宇自动化--毕业设计论文64.车辆牌照图像识别算法的实现--毕业设计65.超声波测距仪--毕业设计66.工厂变电所一次侧电气设计67.电子测频仪--毕业设计68.点阵电子显示屏--毕业设计69.电子电路的电子仿真实验研究70.基于51单片机的多路温度采集控制系统71.基于单片机的数字钟设计72.小功率不间断电源(UPS>中变换器的原理与设计73.自动存包柜的设计74.空调器微电脑控制系统75.全自动洗衣机控制器76.电力线载波调制解调器毕业设计论文29501153977.图书馆照明控制系统设计78.基于AC3的虚拟环绕声实现79.电视伴音红外转发器的设计80.多传感器障碍物检测系统的软件设计81.基于单片机的电器遥控器设计82.基于单片机的数码录音与播放系统83.单片机控制的霓虹灯控制器84.电阻炉温度控制系统85.智能温度巡检仪的研制86.保险箱遥控密码锁毕业设计87.10KV变电所的电气部分及继电保护88.年产26000吨乙醇精馏装置设计89.卷扬机自动控制限位控制系统90.铁矿综合自动化调度系统29501153991.磁敏传感器水位控制系统92.继电器控制两段传输带机电系统93.广告灯自动控制系统94.基于CFA的二阶滤波器设计95.霍尔传感器水位控制系统96.全自动车载饮水机97.浮球液位传感器水位控制系统98.干簧继电器水位控制系统99.电接点压力表水位控制系统100.低成本智能住宅监控系统的设计101.大型发电厂的继电保护配置102.直流操作电源监控系统的研究103.悬挂运动控制系统104.气体泄漏超声检测系统的设计105.电压无功补偿综合控制装置295011539106.FC-TCR型无功补偿装置控制器的设计107.DSP电机调速108.150MHz频段窄带调频无线接收机109.电子体温计110.基于单片机的病床呼叫控制系统111.红外测温仪112.基于单片微型计算机的测距仪正文113.智能数字频率计114.基于单片微型计算机的多路室内火灾报警器115.信号发生器116.基于单片微型计算机的语音播出的作息时间控制器117.交通信号灯控制电路的设计118.基于单片机步进电机控制系统设计119.多路数据采集系统的设计120.电子万年历295011539121.遥控式数控电源设计122.110kV降压变电所一次系统设计123.220kv变电站一次系统设计124.智能数字频率计125.信号发生器126.基于虚拟仪器的电网主要电气参数测试设计127.基于FPGA的电网基本电量数字测量系统的设计128.风力发电电能变换装置的研究与设计129.电流继电器设计130.大功率电器智能识别与用电安全控制器的设计131.交流电机型式实验及计算机软件的研究132.单片机交通灯控制系统的设计133.智能立体仓库系统的设计134.智能火灾报警监测系统135.基于单片机的多点温度检测系统136.单片机定时闹钟设计295011539137.湿度传感器单片机检测电路制作138.智能小车自动寻址设计--小车悬挂运动控制系统139.探讨未来通信技术的发展趋势140.音频多重混响设计141.单片机呼叫系统的设计142.基于FPGA和锁相环4046实现波形发生器143.基于FPGA的数字通信系统144.基于单片机的带智能自动化的红外遥控小车145.基于单片机AT89C51的语音温度计的设计146.智能楼宇设计147.移动电话接收机功能电路148.单片机演奏音乐歌曲装置的设计149.单片机电铃系统设计150.智能电子密码锁设计151.八路智能抢答器设计295011539152.组态控制抢答器系统设计153.组态控制皮带运输机系统设计154..基于单片机控制音乐门铃155.基于单片机控制文字的显示156.基于单片机控制发生的数字音乐盒157.基于单片机控制动态扫描文字显示系统的设计158.基于LMS自适应滤波器的MATLAB实现159.D功率放大器毕业论文160.无线射频识别系统发射接收硬件电路的设计161.基于单片机PIC16F877的环境监测系统的设计162.基于ADE7758的电能监测系统的设计163.智能电话报警器164.数字频率计课程设计165.多功能数字钟电路设计课程设计166.基于VHDL数字频率计的设计与仿真295011539 167.基于单片机控制的电子秤168.基于单片机的智能电子负载系统设计169.电压比较器的模拟与仿真170.脉冲变压器设计171.MATLAB仿真技术及应用172.基于单片机的水温控制系统173.基于FPGA和单片机的多功能等精度频率计174.发电机－变压器组中微型机保护系统175.基于单片机的鸡雏恒温孵化器的设计176.数字温度计的设计177.生产流水线产品产量统计显示系统178.水位报警显时控制系统的设计295011539 179.红外遥控电子密码锁的设计180.基于MCU温控智能风扇控制系统的设计181.数字电容测量仪的设计182.基于单片机的遥控器的设计183.200电话卡代拨器的设计184.数字式心电信号发生器硬件设计及波形输出实现185.电压稳定毕业设计论文186.基于DSP的短波通信系统设计(IIR设计>187.一氧化碳报警器188.网络视频监控系统的设计189.全氢罩式退火炉温度控制系统190.通用串行总线数据采集卡的设计191.单片机控制单闭环直流电动机的调速控制系统192.单片机电加热炉温度控制系统193.单片机大型建筑火灾监控系统B接口设备驱动程序的框架设计295011539195.基于Matlab的多频率FMICW的信号分离及时延信息提取196.正弦信号发生器197.小功率UPS系统设计198.全数字控制SPWM单相变频器199.点阵式汉字电子显示屏的设计与制作200.基于AT89C51的路灯控制系统设计201.基于AT89C51的宽范围高精度的电机转速测量系统202.开关电源设计203.基于PDIUSBD12和K9F2808简易USB闪存设计204.微型机控制一体化监控系统205.直流电机实验自动采集与控制系统的设计206.新型自动装弹机控制系统的研究与开发207.交流异步电机实验自动采集与控制系统的设计208.转速闭环控制的直流调速系统的仿真与设计209.基于单片机的数字直流调速系统设计210.多功能频率计的设计295011539211.18信息移频信号的频谱分析和识别212.集散管理系统—终端设计213.基于MATLAB的数字滤波器优化设计214.基于AT89C51SND1C的MP3播放器215.基于光纤的汽车CAN总线研究216.汽车倒车雷达217.基于DSP的电机控制218.红外恒温控制器的设计与制作219.串联稳压电源的设计220.智能编码电控锁设计221.多用定时器的电路设计与制作222.基于单片机的数字电压表设计295011539 223.智能饮水机控制系统224.自行车车速报警系统225.大棚仓库温湿度自动控制系统226.浮点数运算FPGA实现227.自行车里程,速度计的设计228.等精度频率计的设计229.人体健康监测系统设计230.基于单片机的音乐喷泉控制系统设计231.基于嵌入式系统的原油含水分析仪的硬件与人机界面设232.基于LabVIEW环境下虚拟调幅波解调器的设计233.虚拟示波器的设计234.红外线遥控器系统设计235.基于LabVIEW的虚拟频谱分析仪的研究与设计295011539236.低频功率放大器设计237.银行自动报警系统238.超媒体技术239.数字电子钟的设计与制作240.温度报警器的电路设计与制作241.数字电子钟的电路设计242.鸡舍电子智能补光器的设计243.高精度超声波传感器信号调理电路的设计245.电子密码锁的电路设计与制作246.单片机控制电梯系统的设计247.常用电器维修方法综述248.控制式智能计热表的设计249.电子指南针设计295011539250.汽车防撞主控系统设计251.单片机的智能电源管理系统252.电力电子技术在绿色照明电路中的应用253.电气火灾自动保护型断路器的设计254.基于单片机的多功能智能小车设计255.对漏电保护器安全性能的剖析256.解读民用建筑的应急照明257.电力拖动控制系统设计258.110kV区域降压变电所电气系统的设计259.ATMEIL AT89系列通用单片机编程器的设计260.基于单片机的金属探测器设计261.双闭环三相异步电动机串级调速系统262.基于单片机技术的自动停车器的设计263.自动剪板机单片机控制系统设计264.单片机电器遥控器的设计265.试论供电系统中的导体和电器的选择266.浅论10KV供电系统的继电保护的设计方案295011539 267.论无线通信技术热点及发展趋势268.论工厂的电气照明269.论供电系统中短路电流及其计算270.电气设备的选择与校验271.电气控制线路的设计原则272.蓄电池性能测试仪设计273.红外恒温控制器的设计与制作274.串联稳压电源的设计275.智能编码电控锁设计276.多用定时器的电路设计与制作277.基于单片机的数字电压表设计278.智能饮水机控制系统279.自行车车速报警系统280.大棚仓库温湿度自动控制系统281.浮点数运算FPGA实现282.自行车里程,速度计的设计283.等精度频率计的设计284.声纳式高度计系统设计和研究285.集约型无绳多元心脉传感器研究与设计295011539 286.电气电子信息工程,通信工程,课程设计287.CJ20-63交流接触器的工艺与工装288.六路抢答器设计289.V-M双闭环不可逆直流调速系统设计290.机床润滑系统的设计291.塑壳式低压断路器设计292.直流接触器设计293.SMT工艺流程及各流程分析介绍294.大棚温湿自动控制系统295.基于单片机的短信收发系统设计――硬件设计296.三层电梯的单片机控制电路297.交通灯89C51控制电路设计298.基于D类放大器的可调开关电源的设计299.直流电动机的脉冲调速300.红外快速检测人体温度装置的设计与研制301.基于8051单片机的数字钟302.48V25A直流高频开关电源设计303.继电器保护毕业设计295011539304.电力系统电压频率紧急控制装置研究305.用单片机控制的多功能门铃306.全氢煤气罩式炉的温度控制系统的研究与改造307.基于ATmega16单片机的高炉透气性监测仪表的设计308.基于MSP430的智能网络热量表309.火电厂石灰石湿法烟气脱硫的控制310.家用豆浆机全自动控制装置311.新型起倒靶控制系统的设计与实现312.软开关技术在变频器中的应用313.中频感应加热电源的设计314.智能小区无线防盗系统的设计315.智能脉搏记录仪系统316.直流开关稳压电源设计317.用单片机实现电话远程控制家用电器318.无线话筒制作319.温度检测与控制系统295011539320.数字钟的设计321.汽车尾灯电路设计322.篮球比赛计时器的硬件设计323.节能型电冰箱研究324.交流异步电动机变频调速设计325.基于单片机控制的PWM调速系统326.基于单片机的数字温度计的电路设计327.基于Atmel89系列芯片串行编程器设计328.基于单片机的实时时钟329.基于MCS-51通用开发平台设计330.基于MP3格式的单片机音乐播放系统331.基于单片机的IC卡智能水表控制系统设计332.基于MATLAB的FIR数字滤波器设计333.单片机水温控制系统334.基于PIC16F74单片机串行通信中继控制器335.火灾自动报警系统336.基于单片机的电子时钟控制系统337.基于单片机mega16L的煤气报警器的设计295011539 338.微机型高压电网继电保护系统的设计339.智能毫伏表的设计340.基于单片机的波形发生器设计341.国产化PLC的研制342.串行显示的步进电机单片机控制系统343.编码发射与接收报警系统设计：看护机345.编码发射接收报警设计：爱情鸟346.基于IC卡的楼宇门禁系统的设计347.基于DirectShow的视频监控系统348.智能机器人的研究与设计——自动循轨和语音控制的349.基于CPLD的出租车计价器设计——软件设计350.B2C电子商务在线信任模型实证研究351.浅析通信原理中的增量控制352.浅析数字信号的载波传输353.浅谈塑料光纤传光原理浅谈数据通信及其应用前景浅谈光纤光缆和通信电缆浅谈安防移动通信网中的安全技术295011539浅论扬州帝一电器的供电系统浅论配电系统的保护与选择论人工智能的现状与发展方向论电气设计中低压交流接触器的使用音频功率放大器的设计具有红外保护的温度自动控制系统的设计直流数字电压表的设计金属探测器制作太阳能装饰灯295011539彩灯控制器自动选台立体声调频收音机浅析公路交通安全报警系统浅析单相配电器的推广应用基于立体声调频收音机的研究基于蓝牙技术的研究基于环绕立体声转接器的设计基于红外线报警系统的研究295011539基于高速公路监控系统的研究多种变化彩灯单片机音乐演奏控制器设计单片机的打印机的驱动设计单目视觉车道偏离报警系统遥控小汽车的设计研究单片机的数字电压表设计多路输出直流稳压源数字电路数字钟设计电力行业中宏观调控的措施及能源开发利用的危机295011539基于单片机对氧气浓度检测控制系统电子风压表设计智能定时闹钟设计数字音乐盒设计数字温度计设计数字定时闹钟设计数字电压表设计计算器模拟系统设计定时闹钟设计电子万年历设计电子闹钟设计单片机病房呼叫系统设计295011539家庭智能紧急呼救系统的设计自动车库门的设计异步电动机功率因数控制系统的研究普通模拟示波器加装多功能智能装置的设计步进电机运行控制器的设计80C196MC控制的交流变频调速系统设计简易远程心电监护系统智能型充电器的电源和显示的设计感应式门铃的设计与制作电子秤设计与制作电动车三段式充电器SB140肖特基二极管制造与检测SMT技术基于单片机的温度测量系统的设计295011539龙门刨床的可逆直流调速系统的设计公交车站自动报站器的设计单片机波形记录器的设计音频信号分析仪试论特殊条件下交流接触器的选用试论配电系统设计方案的比较浅析时分复用的基本原理论自动测试系统设计的几个问题论专家系统论在线检测论无损探伤的特点295011539论特殊应用类型的传感器论双闭环无静差调速系统论人工智能中的知识表示技术论交流变频调速系统。
压缩式垃圾车结构有限元设计档

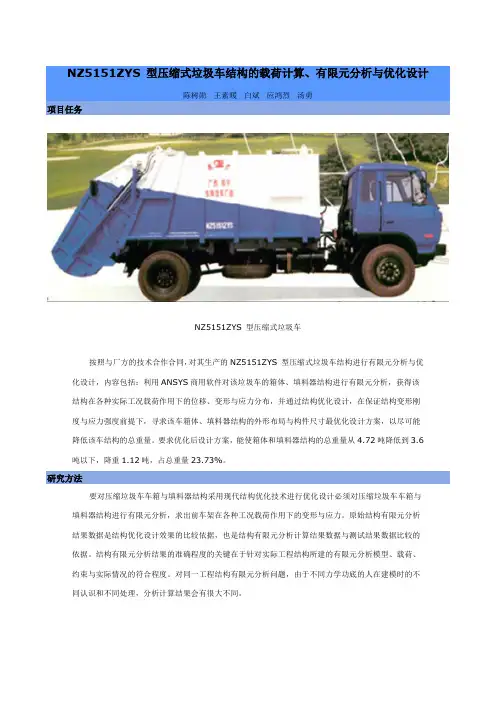

NZ5151ZYS 型压缩式垃圾车结构的载荷计算、有限元分析与优化设计陈树勋王素暖白斌应鸿烈汤勇项目任务NZ5151ZYS 型压缩式垃圾车按照与厂方的技术合作合同，对其生产的NZ5151ZYS 型压缩式垃圾车结构进行有限元分析与优化设计，内容包括：利用ANSYS商用软件对该垃圾车的箱体、填料器结构进行有限元分析，获得该结构在各种实际工况载荷作用下的位移、变形与应力分布，并通过结构优化设计，在保证结构变形刚度与应力强度前提下，寻求该车箱体、填料器结构的外形布局与构件尺寸最优化设计方案，以尽可能降低该车结构的总重量。
要求优化后设计方案，能使箱体和填料器结构的总重量从4.72吨降低到3.6吨以下，降重1.12吨，占总重量23.73%。
研究方法要对压缩垃圾车车箱与填料器结构采用现代结构优化技术进行优化设计必须对压缩垃圾车车箱与填料器结构进行有限元分析，求出前车架在各种工况载荷作用下的变形与应力。
原始结构有限元分析结果数据是结构优化设计效果的比较依据，也是结构有限元分析计算结果数据与测试结果数据比较的依据。
结构有限元分析结果的准确程度的关键在于针对实际工程结构所建的有限元分析模型、载荷、约束与实际情况的符合程度。
对同一工程结构有限元分析问题，由于不同力学功底的人在建模时的不同认识和不同处理，分析计算结果会有很大不同。
该压缩式垃圾车的结构优化分两步进行：(1) 结构形状优化：通过改变结构外形，降低结构最大应力与外形表面积，为结构减重优化提供条件。
(2) 构件尺寸优化：采用陈树勋教授创立的结构优化导重法，对车箱与填料器结构进行以提高结构强度减少结构重量为目标的构件尺寸自动优化。
对压缩式垃圾车结构进行有限元分析准确程度的关键在于分析模型、载荷及约束与实际情况的符合程度，我们主要采用板单元对车箱与填料器结构进行有限元分析建模，该模型具有35,841 个节点，57,727 个单元。
采用该模型对11 种基础工况和4 种实际工况载荷作用下的变形与应力分布进行了有限元分析计算。
机械设计制造及其自动化专业精品毕业设计YD5141SYZ后压缩式垃圾车的上装箱体设计任务书
湖南工学院毕业设计任务书课题：YD5141SYZ后压缩式垃圾车的上装箱体设计专业机械设计制造及其自动化学生姓名夏进取班级机制xxx班学号xxxxxx指导教师xxxx发放日期xx年x月xx日一、设计内容课题来源于江苏悦达专用车有限公司，是为适应环境卫生的发展需要，杜绝垃圾运输过程的跑、冒、滴、漏，提高垃圾的装载能力，进行后压缩式环保型垃圾车的设计。
设计装运空间为12m3，设计要求必须符合机动车等设计要求。
配合总体设计，进行方案论证；进行上装箱体的结构设计，及其它零部件的结构设计与强度校核二、设计依据满足装运空间达12m3。
依据机动车等相应的标准。
三、技术要求1、满足装运空间为12m3车。
2、结构设计应合理，填料器与箱体应可能连接满足强度要求，自动锁、安全棒等可靠。
3、排出板等的运动件应安全、可靠，且便于维修、调整；4、尽量使用通用件，以便降低制造成本；四、毕业设计物化成果的具体内容及要求1、设计说明书1份，达1万字以上，且要符合规范要求；2、设计图样全部用AutoCAD绘制，总的绘图量达3张A0以上；其中：装配图1张，部装1张，其余为零件图等3、全部有电子文档，及一张装配草图可附其他实物及实验要求五、毕业设计进度计划六、主要参考文献：1. 陈家瑞. 汽车构造：上册. 北京：机械工业出版社，20002. 陈家瑞. 汽车构造：下册. 北京：机械工业出版社，20003. 王望予. 汽车设计. 北京：机械工业出版社，20004. 《机动车运行安全技术条件》（GB7258-2004）北京：20045. 徐灏主编.新编机械设计师手册.北京：机械工业出版社，19956. 汽车工程手册编辑委员会.汽车工程手册：设计篇. 北京：人民交通出版社，20017. 汽车工程手册编辑委员会.汽车工程手册：基础篇. 北京：人民交通出版社，20018. 马秋成. UG实用教程--CAD 篇. 北京：机械工业出版社，20009. 成大先. 机械设计手册. （1~4册）北京：化学工业出版社，199310. 何光里. 汽车运用工程师手册. 北京：人民交通出版社，1999七、其他。
YD5141后装压缩式垃圾车的总体设计

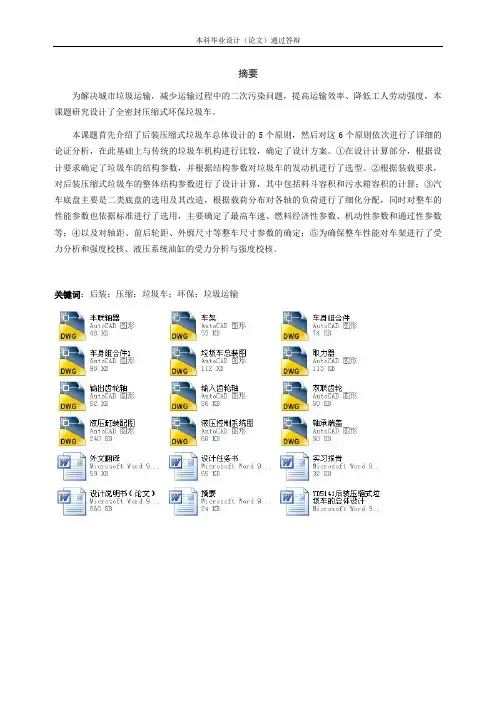

本科毕业设计（论文）通过答辩摘要为解决城市垃圾运输，减少运输过程中的二次污染问题，提高运输效率、降低工人劳动强度，本课题研究设计了全密封压缩式环保垃圾车。
