硬币识别器简介
3.4.5硬币处理单元
支架材料：2mm厚冷呀轧钢板 （镀锌） 硬币钱箱：塑料外壳、不锈钢内 胆，可存2000枚硬币 硬币钱箱特点：耐冲击性、耐磨， 耐腐蚀
硬币钱箱结构示意图
5、国产CAS-001硬币处理单元
（1）硬币处理单元技术参数
硬币处理单元技术参数表
（2）工作原理 CAS-001硬币处理单元安装 在自动售票机(TVM)内,对乘客购 票时投入的币进行真假识别、接 收、原币返还等操作,乘客购票后 还要进行找零,存入硬币。自动售 票机结账时模块还要完成清币等 操作。 硬币识别接收 找零
刮卡机构从A、B任一票箱刮出一张票卡。 升降机构位置升高一张卡的高度票卡同时被送到读写区,读写操作合格送票 卡出去,读写操作不合格送入废票箱。
(3)测试方法
在测试前先要做好接线工作,方法为:先接串口线,后接电源线。在把线缆 接好后,还要在测试工具上进行相应的设置,在点击“通讯设置”菜单后,会弹 出对话框图3.39。
1、运营状态信息 2、时钟显示和设置 3、运行版本信息 4、部件运行状态信息 5、硬币清零菜单或指令 6、打印账单菜单或指令 7、部件测试账单或指令 8、关机、复位菜单或指令
乘客显示器是自动售票机人机界面操作的主要部件,乘客根据显示 器提示界面,通过加装在乘客显示器上的触摸屏选择进行购票操作 乘客显示器安装在自动售票机前面板乘客操作范围内,用于显示有 关购票操作信息 乘客显示器显示字体为中文,在需要时可选择用英语显示,显示语 言类型作为参数设置 在乘客购票过程中,乘客显示器能显示乘客所选择的目的地车站、 票种、张数、付费总金额、已投币金额等信息 乘客显示器能显示所有可发售的票种、张数、各种付费方式、交 易取消,交易确认等选择按钮供乘客选择 在交易过程中,乘客显示器能指示乘客下一步的操作,并能提示其 无效操作 在设备故障、关闭或暂停服务时,乘客显示器能显示相关的信息乘 客显示器还可以替代运营状态显示器,用于显示当前设备的运式和操作 模式，包括暂停服务、暂无找零、关闭、只收硬币、只收纸币、只找 硬币、只找纸币。
CashCode识币器说明
19200
bps
SERVICE
ON
自检设置时，只需将第四项的开关打开到SERVICE ON即可使识币器进入到自检设置状态
CashCode识币器故障指示灯说明
指示灯闪烁
故障问题
红灯3次
钱箱已满（或纸币滞留在出币口胶轮上）
红灯5次
电介质传感器故障
红灯6次
光学传感器故障
红灯7次
磁性传感器故障
红灯8次
自检说明
自检开关的相关说明，根据说明设置自检开关，可以使识币器完成自检
2识币器端口
3电源线和信号线
4自检设置说明
1
ENABEL
1yuan
2yuan
5yuan
10yuan
2ቤተ መጻሕፍቲ ባይዱyuan
50yuan
100yuan
DISABEL
Four way
STACKER UP
9600
bps
CCENT
ON
One way
STACKER
传动马达故障
红灯9次
传动马达传动速度过快
红灯10次
居中马达错误
红灯11次
进币通道堵塞（夹币）
红灯1次绿灯1次交替
通讯端口错误
红灯1次绿灯2次交替
内部CRC校验错误
红灯1次绿灯3次交替
CCMS格式不合适
红灯1次绿灯4次交替
CCMS不在
红灯1次绿灯5次交替
ＣＣＭＳ类型不合适
红灯1次绿灯6次交替
升级下载失败
识币器部件主要包括两个部分识币器和钱箱1cashcode部位说明塑料螺丝打开后可以取下后盖并且可以查看到识币器背面的相关设备记忆棒固定处打开后盖可以将升级卡记忆棒插入到卡槽内对识币器进行升级操作自检开关将开关设置成自检模式给识币器供电后识币器可以自动检测识币器程序的好坏自检说明自检开关的相关说明根据说明设置自检开关可以使识币器完成自检即可使识币器进入到自检设置状态cashcode识币器故障指示灯说明指示灯闪烁故障问题红灯3钱箱已满或纸币滞留在出币口胶轮上红灯5电介质传感器故障红灯6光学传感器故障红灯7磁性传感器故障红灯8传动马达故障红灯9传动马达传动速度过快红灯10居中马达错误红灯11进币通道堵塞夹币红灯1次绿灯1次交替通讯端口错误红灯1次绿灯2次交替内部crc校验错误红灯1次绿灯3次交替ccms格式不合适红灯1次绿灯4次交替ccms不在红灯1次绿灯5次交替ccms类型不合适红灯1次绿灯6次交替升级下载失败
硬币识别器 完整版知识分享
硬币识别器完整版毕业设计（论文）题目:硬币识别器专业:精密仪器制造与维护成都电子机械高等专科学校二〇〇七年六月摘要科技的发展带动了社会的发展，城市的公交系统也是社会发展夫人一种体现于是公交系统的更新换代也是在所难免，车载的投币系统经历了多次的发展过程，而假币的出现将投币器上升到了一个新的高度，投币器必须加入货币识别系统，硬币识别器是一种与投币器结合使用的仪器。
使用方便、检测精度高并且有广大的发展前景。
硬币识别器只要识别现在国家发行的一元、五角、一角的硬币。
我国目前发行的1元,5角和1角硬币的金属原材料是为造币而专门使用的特殊合金,因此在它通过投币入口进入由电感和电容组成的特定传感器,金属材质和体积的差异对电容量和电感量的影响大小也出现微弱差异,电容量、电感量的变化引起电压的变化;再通过检测电路将信号放大,与设定值进行比较,确定某种硬币种类后,通过数字信号传输到单片机控制电路完成对金属硬币的识别。
关键词：电容传感器、电感传感器、检测电路、单片机控制电路。
2007年06月AbstractThe development of technology led to the development of our society. The city bus system is a social development embodied his wife then transit system upgrades are inevitable. Vehicle coin system has experienced a number of the development process, and the emergence of counterfeit money for coin rose to a new height, coin device must join the monetary identification system for identification of coins is a coin with the combined use of the equipment. Easy to use, high precision and broad development prospects. Clifton coins now identify as long as a national issue, 2.50, 3.10 coins. China currently issued by the dollar to 50 cents and 10 cents coins metal materials for the exclusive use of mints and the special alloy, So it through the entrance into the coin by the inductance and capacitance of specific sensors, The metal material and size differences of capacity and inductance of the size differences have emerged weak, capacity, inductance voltage changes caused the change; through the detection of the signal amplification circuit, and setting values, identify certain types of coins, digitalsignal transmission to the MCU control circuit completion of the identification of metal coins.Keywords: Capacitance sensor Inductance Sensor Detection Circuit SCM control circuit2007.06目录摘要 (I)ABSTRACT (II)目录 ................................................................................................................ I V第1章绪论 (1)1.1硬币与识别器的发展 (1)1.1.1硬币的发展 (1)1.1.2硬币识别器的发展与分类 (5)第2章总体设计方案 (8)2.1 总体设计思路 (8)2.2总体方案的确定 (10)第3章电路与程序设计 (13)3.1电路设计 (13)3．2各组成电路原理与应用 (15)3.2.1电桥电路 (15)3.2.2测量放大电路 (17)3.2.3整流电路 (20)3.2.4滤波电路 (26)3.2.5电压比较器 (29)3.2.6 A D转换器 (33)3.2.7单片机介绍： (35) (40)3.2.8 A D574 和8051 单片机接口电路设计： (44) (48)3.2.9光电耦合器 (49)3.3机械部分设计 (51)结论 (53)谢辞 (55)参考文献 (56)附录 (58)第1章绪论1.1硬币与识别器的发展1.1.1硬币的发展中国是世界上最早使用货币的国家之一，使用货币的历史长达五千年之久。
硬币识别器简介
第九页，共17页。
参数
L66S硬币识别器简介
1
2 34
56 7 8
1 后盖；2 电路板；3 安装点；4 金属斜面
5 支杆；6 档片； 7 传感器；8 侧门
9 出口档片
第十页，共17页。
9结构Biblioteka L66S硬币识别器简介检测速度高，易于实现自动化。
受工作环境影像较大。
图像检测
基于硬币图像识别技术。 识别精度高。 算法复杂，硬件成本昂贵。
第四页，共17页。
主要硬币识别器生产厂商
第五页，共17页。
通信协议
ccTalk=coin controls Talk 由Money Controls公司编制，用于各种不同的纸币处理及硬币识别模块间的三线 （电源、数据、地）通信协议。类似RS232。
1
3
4
2
1 声敏传感器：检测硬币与金属斜面撞击的声音 2 金属斜面：硬币与其撞击发出声响 3 电磁感应传感器（3个）：检测硬币材质与厚度 4 红外传感器（2对）：检测硬币直径
第十一页，共17页。
传感器
L66S硬币识别器简介
硬币出口 抑制信号 出口档片
分拣器
第十二页，共17页。
流程
L66S硬币识别器简介
OFF
OFF
OFF
OFF
ON
ON
OFF
ON
ON
3个电磁铁
B1
OFF
S1
ON
S3
OFF
S2
ON
S5
OFF
S4
第十五页，共17页。
G-40.7600硬币识别器

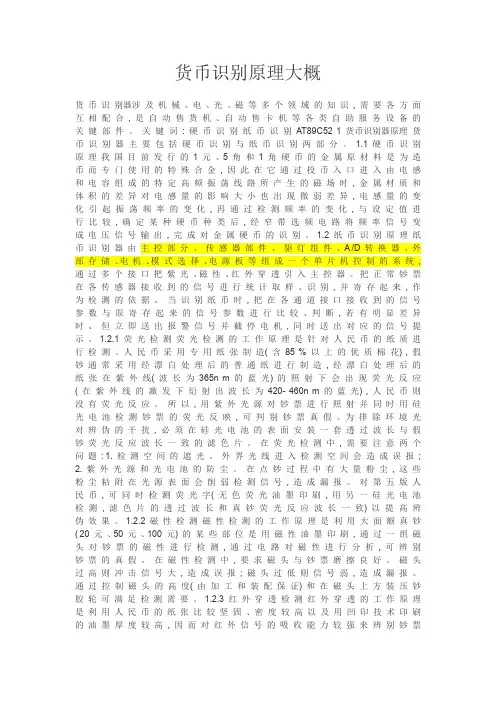

货币识别原理大概
货币识别原理大概货币识别器涉及机械、电、光、磁等多个领域的知识, 需要各方面互相配合, 是自动售货机、自动售卡机等各类自助服务设备的关键部件。
关键词: 硬币识别纸币识别AT89C52 1 货币识别器原理货币识别器主要包括硬币识别与纸币识别两部分。
1.1 硬币识别原理我国目前发行的1 元、5 角和1 角硬币的金属原材料是为造币而专门使用的特殊合金, 因此在它通过投币入口进入由电感和电容组成的特定高频振荡线路所产生的磁场时, 金属材质和体积的差异对电感量的影响大小也出现微弱差异, 电感量的变化引起振荡频率的变化, 再通过检测频率的变化, 与设定值进行比较, 确定某种硬币种类后, 经窄带选频电路将频率信号变成电压信号输出, 完成对金属硬币的识别。
1.2 纸币识别原理纸币识别器由主控部分、传感器部件、驱灯组件、A /D 转换器、外部存储、电机、模式选择、电源板等组成一个单片机控制的系统,通过多个接口把紫光、磁性、红外穿透引入主控器。
把正常钞票在各传感器接收到的信号进行统计取样、识别, 并寄存起来, 作为检测的依据。
当识别纸币时, 把在各通道接口接收到的信号参数与原寄存起来的信号参数进行比较、判断, 若有明显差异时、但立即送出报警信号并截停电机, 同时送出对应的信号提示。
1.2.1 荧光检测荧光检测的工作原理是针对人民币的纸质进行检测。
人民币采用专用纸张制造( 含85 % 以上的优质棉花) , 假钞通常采用经漂白处理后的普通纸进行制造, 经漂白处理后的纸张在紫外线( 波长为365n m 的蓝光) 的照射下会出现荧光反应( 在紫外线的激发下衍射出波长为420- 460n m 的蓝光) , 人民币则没有荧光反应。
所以, 用紫外光源对钞票进行照射并同时用硅光电池检测钞票的荧光反映, 可判别钞票真假。
为排除环境光对辨伪的干扰, 必须在硅光电池的表面安装一套透过波长与假钞荧光反应波长一致的滤色片。
在荧光检测中, 需要注意两个问题: 1. 检测空间的遮光。
硬币模块学习资料
二、硬币模块组成—找零模块
1、找零钱箱包括最少2个循环找零钱箱和2个固定找 零钱箱，找零币值为5角或1元，由参数设定，每 种币值的循环找零钱箱的存量最少应为180枚， 以最大体积的硬币计算。并可由乘客投入的硬币 补充。每个固定找零钱箱的存量最少应为1500枚。 2、从乘客接收的硬币应存入找零模块，以补充找零 硬币存量，当存量已进最大设计容量时，硬币应 存入硬币钱箱内。 3、硬币接受速率应最少每秒一个硬币。找零的平均 速率应为每秒2枚以上。
二、硬币模块组成—硬币暂存器
1、已鉴别及接受的硬币应暂存于硬币暂存器内，直至 收到以下指令: a) 接收: 将硬币送至硬币钱箱； a) 取消: 将硬币经退币口退回给乘客 2、暂存器的总容量应有最少70个硬币，币值为5角或1 元，以最大体积的硬币计算。
1
二、硬币模块组成—硬币钱箱
1、硬币处理模块应设有硬币钱箱用于存放不同币值的硬币，硬币的 存量应不少于3000个，以最大体积的硬币计算。 2、硬币钱箱的设计应全密封，从设备取出钱箱和打开钱箱应使用不 同钥匙。 3、钱箱设计应能防止箱内钱币被非法接触。 4、钱箱应检测硬币是否已完全被收入钱箱内。 5、设备主机应能监测并发出”将满”及”满”的状态。”将满”及” 满”的状态可利用箱内、硬币数目通过参数设置。 6、自动售票机应能监测钱箱在设备内的位置是否正确，如钱箱位置 不正确，该售票机应转换成”暂停服务”。 7、当设备内钱箱被取出时，存款金额、车票发售记录应上传至SC。 8、硬币钱箱采用不锈钢制造，要求在装满硬币的情况下从1米高处 掉到水泥地面不会破裂变形并不影响正常使号
容量 材质 尺寸 重量 电子ID 安全
1
四、设备的部件—硬币加币箱
序 号
1 2 3 4 5 6 项目名称 型号 容量 材质 尺寸 重量 电子ID 规格描述 M-CSB-2000 1000枚/箱 不锈钢 最大外形尺寸（宽×高×深）: 90×200×220mm 空箱≤2.8kg,满箱≤9kg 带非接触电子ID
银科 多光谱硬币鉴别仪 标准
银科多光谱硬币鉴别仪标准1. 硬币鉴别的重要性硬币是一种重要的货币形式，由于其贵重性，常常成为伪造者的目标。
硬币的鉴别显得十分重要。
在传统的硬币鉴别方法中，人工目测和简单的金属成分分析已经无法满足市场的需求。
硬币鉴别仪的出现解决了这一问题，为硬币鉴别提供了更为科学和准确的手段。
2. 银科多光谱硬币鉴别仪的特点银科多光谱硬币鉴别仪是一种高精度、高效率的硬币鉴别设备。
其主要特点包括：- 多光谱成像技术：银科多光谱硬币鉴别仪使用多光谱成像技术，能够同时获取硬币的多个光谱信息，包括可见光、红外光和紫外光等，从而得到硬币的多维信息。
- 高性能识别算法：银科多光谱硬币鉴别仪内置高性能识别算法，可以对多维光谱信息进行分析，从而准确鉴别硬币的真伪。
- 高效率：银科多光谱硬币鉴别仪可实现快速扫描和识别硬币，提高工作效率。
- 用户友好界面：银科多光谱硬币鉴别仪拥有简洁直观的操作界面，方便用户进行操作和管理。
3. 银科多光谱硬币鉴别仪的标准为了确保银科多光谱硬币鉴别仪的准确性和可靠性，制定了一系列的标准，包括：- 硬币识别标准：针对不同国家、不同年代的硬币，提供了相应的硬币识别标准，包括尺寸、重量、成分、图案等方面的标准。
- 光谱信息标准：对于不同类型的硬币，制定了相应的光谱信息标准，确保硬币的多维信息能够被准确获取和识别。
- 硬币数据库标准：建立了完善的硬币数据库，包括各种硬币的光谱信息、图像信息和相关属性信息，为硬币的鉴别提供了可靠的数据支持。
4. 银科多光谱硬币鉴别仪标准的意义银科多光谱硬币鉴别仪标准的制定和执行具有重要意义，包括：- 保障硬币质量：标准的执行可以有效保障硬币的质量，防止伪造硬币的流通和影响。
- 提高硬币鉴别效率：标准化的硬币鉴别流程可以提高鉴别效率，减少误判和漏判的可能性。
- 促进行业发展：标准的制定和执行可以促进硬币鉴别仪行业的发展，为行业提供统一的技术规范和服务标准，促进产业升级和发展。
5. 结语银科多光谱硬币鉴别仪标准的制定和执行，为硬币鉴别提供了科学、准确的手段，保障了硬币的质量和市场的秩序。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
传感器
L66S硬币识别器简介
硬币出口
抑制信号
出口档片
分拣器
流程
L66S硬币识别器简介
通过改变跳线可对2种硬币 或Token数据进行学习编程
编程
X6硬币识别器
技术参数及硬币识别原理与L66S完全相同 可实现与L66S硬币识别器直接替换 有3对红外传感器（L66S有2对）
硬币分拣器
与X6配合，可安装于一批自动售票机
感谢您的聆听与指正！
参数
L66S硬币识别器简介
1 2 3 4 5 6 7 8
9
1 后盖；2 电路板；3 安装点；4 金属斜面
5 支杆；6 档片； 9 出口档片
7 传感器；8 侧门
结构
L66S硬币识别器简介
1 3 4
2
1 声敏传感器：检测硬币与金属斜面撞击的声音
2 金属斜面：硬币与其撞击发出声响 3 电磁感应传感器（3个）：检测硬币材质与厚度 4 红外传感器（2对）：检测硬币直径
ccTalk
简单性
安全性
ccTalk
L66S硬币识别器简介
安装于一批自动售票机，现已停产
L66S硬币识别器简介
入口光感
防阻塞电机
硬币识别器
硬币分拣器
安装
L66S硬币识别器简介
工作电压：10～15Vdc；额定电压：12Vdc
硬币识别电流：50mA；闸门开启电流：280mA 可识别32种硬币，其中2种可在线编程 防钓鱼功能 使用寿命：1百万次硬币识别以上
5路通道
B3 OFF B2 OFF B1 OFF
3个电磁铁
S1
OFF
OFF ON ON
OFF
ON OFF ON
ON
OFF ON OFF
S3
S2 S5 S4
G-40.7600硬ቤተ መጻሕፍቲ ባይዱ识别器
安装于二批自动售票机
采用光学传感器 内部集成5路硬币分配器 可连接WinEMP软件进行数据传输 前面投币，底部返回
硬币识别器简介
2013年4月25日
硬币识别器简介
背景知识
L66S硬币识别器简介
其他硬币识别器简介
关于硬币
耐磨损
厚度:1.85mm
交易方便 方便携带
质量:6.05g 直径:25mm
材质:钢芯镀镍
硬币识别技术
机械式检测
利用机械装置检测硬币的大小和重量。 机械结构简单。 无法识别相同质量和大小的假币。
电涡流检测
电磁感应为基础，检测硬币的材质。 检测速度高，易于实现自动化。 受工作环境影像较大。
图像检测
基于硬币图像识别技术。 识别精度高。 算法复杂，硬件成本昂贵。
主要硬币识别器生产厂商
通信协议
并口 硬币识别器通信协议 串口
ccTalk=coin controls Talk 由Money Controls公司编制，用于各种不同的纸币处理及硬币识别 模块间的三线（电源、数据、地）通信协议。类似RS232。
