欠压脱扣和分励脱口的区别
欠压脱扣和分励脱口的区别
（1）第1个

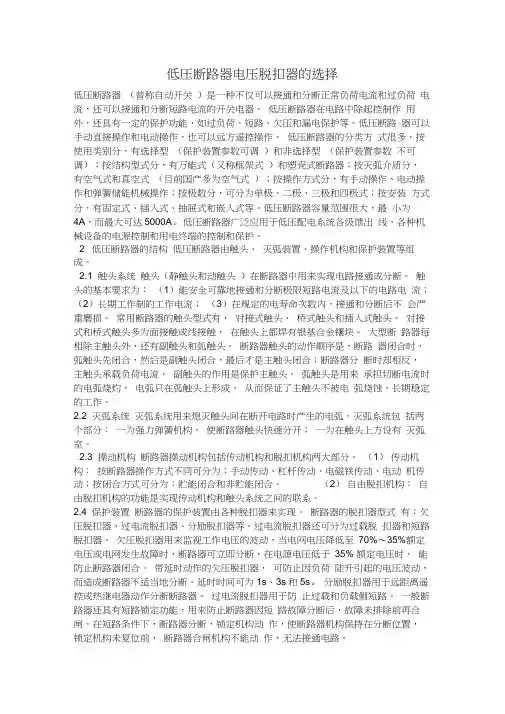

两者的用途不同，失压脱扣器用于欠电压和失压保护执行元件，分励脱扣器一般是用于过流、断路、断相等保护的执行元件；两者的工作方式不同，失压脱扣器的线圈失电时动作，分励脱扣器线圈得电时动作。
（2）第2个
分励脱扣和失压脱扣：
共同点：
1）两者都有线圈，根据线圈的工作状态致使辅助触点动作，以此来切断供电回路；
2）两者都是为保护人身和设备安全而设置的保护方式；
3）系统内连接方式相同。都是辅助触点是并接在跳闸回路执行按钮上；
不同点：
1）线圈名称不同。分励脱扣的线圈为分励线圈，失压脱扣的线圈为失压线圈；
2）控制方式不同。分励脱扣一般是外部驱动命令，如消防信号；失压脱扣一般是断路器供电电源丢失，内部驱动命令。
3）动作方式不同。分励脱扣利用分励线圈线圈得电，辅助常闭触点断开致使供电控制线圈回路（如断路器分闸线圈）得电，达到断路器跳闸；失压脱扣是利用线圈失电，辅助常闭触点连通导致供电控制线圈回路（如断路器分闸线圈）得电，达到断路器跳闸；
4）目的不同。分励脱扣是防止造成更大的事故损失或保护某些设施设置的。如某区域火灾，在消防喷淋或消防栓使用之前，为防止触电，通过消防信号驱动分励线圈动作，切断此区域的供电回路，以免在救援过程中因触电造成的二次伤害；而失压脱扣主要是为防止供电系统失电后因突然来电引起设备自启动或其供电回路突然得电对人身及设备造成的伤害；
（3）第3个
简单的说分励脱扣和失压脱扣的区别在：
简单的说分励脱扣和失压脱扣的区别在：
分励脱扣执行一般停止分闸任务
失压脱扣执行电系统失电分闸任务
失压脱扣不属于分励脱扣中的任何一种。
（4）第4个
两者的用途不同，失压脱扣器用于欠电压和失压保护执行元件，分励脱扣器一般是用于过流、断路、断相等保护的执行元件；两者的工作方式不同，失压脱扣器的线圈失电时动作，分励脱扣器线圈得电时动作。
（5）第5个
两者的用途不同，失压脱扣器用于欠电压和失压保护执行元件，分励脱扣器一般是用于远程控制（例如火灾时断电等）。
（6）第6个
分励脱口，习惯上用于正常操作条件下的停电分断开关，尤其是用于远方操作的比较多见；失压脱口，则多用于故障工况时的停电分断开关，多为自动操作。
两者是不同的脱扣器。
（7）第7个
失压脱扣也叫欠压脱扣器，在系统电压低于0.85%时动作，正常工作电压范围0.85%-1.1%，主要用于系统电压突然失电或者系统电压低于0.85%是跳闸，以保护设备和人身安全。
分励脱扣器是按照控制系统的要求要求来进行控制的，是得电跳闸。
