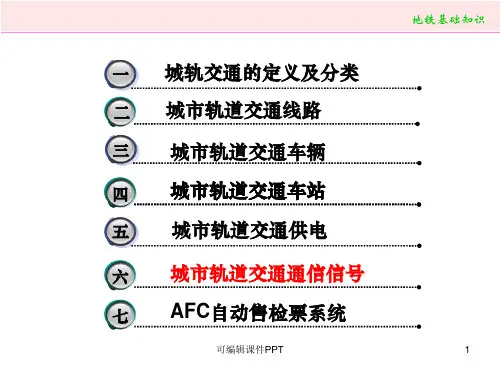

城市轨道交通通信信号系统ppt课件
可编辑课件PPT
12
地铁基础知识
❖ 运营电视监视系统 运营调度控制中心在实施列车调度、运
营管理和防灾控制指挥中，借助电视监视 系统，实时直观地了解线路运营和事故灾 害信息，使调度指挥人员能够在管理事件 的第一时间获取事件现场实时的直观资料， 从而能在最早时机做出控制反应。
可编辑课件PPT
13
❖ 公安电视监视系统
可编辑课件PPT
22
6、时钟系统
地铁基础知识
➢ 为地铁所有系统提供一统一的时间系统
可编辑课件PPT
23
8、几个常用的概念
地铁基础知识
模拟通信：在电话通信中，用户线上传送的电信 号是随着用户声音大小的变化而变化的。这个变 化的电信号无论在时间上或是在幅度上都是连续 的，这种信号称为模拟信号。在用户线上传输模 拟信号的通信方式称为“模拟通信”。
可编辑课件PPT
40
5-4 自动闭塞
地铁基础知识
❖ 如果全线分段铺设轨道电路，每段轨道电 路都设置信号，在列车占用该轨道电路线 路时，信号自动显示红灯；前一段线路信 号自动显示黄灯；再前一段线路信号自动 显示绿灯。
❖ 闭塞区段突破了“站”的限制，若车站区 间8Km，一段轨道电路1.3Km，理论上站间 可以同时有三列车。
32
机车信号
地铁基础知识
❖ 在轨道交通线路中，由于站间距小、运营 线路条件差，仅仅靠机车信号显示、由司 机来控制机车是很难做到大密度运营的。
❖ 较为先进的轨道交通系统已摒弃了“用信 号显示指挥列车”的旧有概念，引进了ATC （Automatic Train Control）系统，司机台上 显示的是反映列车运营的状态。
❖ 确保列车运行的安全，防止追尾和冲突。
城市轨道交通概论_第十一章城市轨道信号系统_【PPT课件】
纽伦堡无人驾驶列车控制中心 工作人员可以通过计算机屏 幕和巨大的壁式监控器监视自动运行状况， 也可以看到整 个车厢以及站台的情况。
第三节 城市轨道交通信号系统组成
• 信号基础设备 • 转辙机——电动、电液、电空 • 信号机——地面信号机（矮型），高柱型
信号机 • 轨道电路——直流，交流相敏（工频，
合，构成一个以安全设备为基础，集行车指挥、运行
调整以及列车驾驶自动化等功能为一体的列车自动控
制系统。
第二节 城市轨道交通信号设备的特点
• 一、城市轨道交通的特点 • 与道路交通相比（优点）： • 1、容量大 • 2、运行准时、速达 • 3、安全，利于环境保护 • 4、节省土地资源 • （缺点）： • 成本高，建设周期长，技术含量高建设难度
信号的三种基本颜色图
铁路信号按感观可分为： • 视觉信号、听觉信号
铁路信号可分为： • 固定信号、移动信号、手信号
固定信号机及其显示
• 固定信号机(fix signal)结构和显示方式不同 可分为： 臂板信号机(semaphore signal) 色灯信号机(colour light signal) 机车信号机(cab signal)

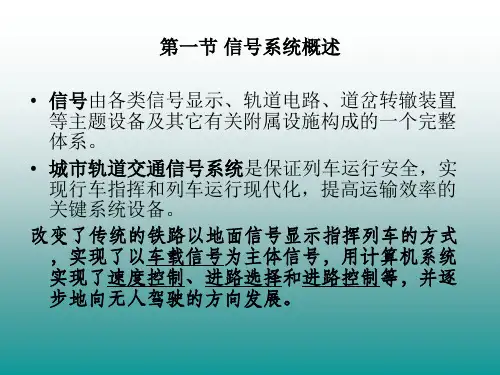

第一节 信号系统概述
• 信号由各类信号显示、轨道电路、道岔转辙装置 等主题设备及其它有关附属设施构成的一个完整 体系。
• 城市轨道交通信号系统是保证列车运行安全，实 现行车指挥和列车运行现代化，提高运输效率的 关键系统设备。
改变了传统的铁路以地面信号显示指挥列车的方式 ，实现了以车载信号为主体信号，用计算机系统 实现了速度控制、进路选择和进路控制等，并逐 步地向无人驾驶的方向发展。
• 【内容】轨道交通系统的车站直接服务于旅客。 在规划与设计轨道交通车站时，要注意到其不同 于城市间车站，主要体现在以下几个方面： （1）需要处理的行李很少或没有。 （2）旅客密度高，流量大，进出口的设计需要更 快速有效，因此，车辆设计也包含了较多、较宽 的自动门，站台设计一般与车厢地板同高。 （3）列车间隔较短，一般非高峰期间隔为5~10 分，高峰期最小间隔可达90秒，从而不需要太多 的等待候车空间和设施。
城市轨道交通信号系统简介交流课件
安全制动模型
速度
信号系 统反应 时间
牵引力 切断
惰行
紧急制动实施
Ttraction (0.878 s)
Tcoasting (1.4 s)
Emergency Brake Command by ATP
Traction vitally cut by the RS
Emergency brake fully applied
计算机联锁的主要功能是保障列车进路中的方向、道岔位置、侧防 元素、轨道区段等的正确联锁关系，是信号系统的基础安全设备。
联锁：是各种要素的相互关联且状态锁定。即各类要素之间建立 起联系，并且在各类要素的状态进行锁定后才能允许列车开动。
S3 列车运行方向
P1
P2 S4
侧防道岔 保护区段
P3
S2
S1
车载ATP/ATO控车原理
准移动闭塞：将线路划分成闭塞区间，以追踪列车
列车控制原理：移动闭塞
起点与终点都随车的移动而变化 ， 车与车之间实时交换信息（通过地 面相关设备进行交换）。
安全距离
移动闭塞：列车被连续追踪 特点是：无须设置地面信号机，效率
高，通信是车对车、车对地。
固定闭塞 与 准移动闭塞 与 移动闭塞
无车载信号设备列车
安全完善度等级——SIL
四级——危险侧失效率在10-8~10-9 以下； 三级——危险侧失效率在10-7 ~10-8 ； 二级——危险侧失效率在10-6 ~10-7 ； 一级——危险侧失效率在10-5 ~10-6 ； 零级——没有特殊要求。 这是对整个系统的要求，而不是对单独设备而言 ATP（含联锁系统）——SIL-4级，ATS——SIL-2 信号系统的原则——故障-安全原则
城市轨道交通信号系统.ppt
2019-10-11
感谢你的阅读
16
工频交流连续式的轨道电路
• 2、中继变压器 • 用于轨道电路的受电端，BZ4
与JZXC-480型轨道继电器配合 使用，可以使钢轨阻抗和轨道 变压器的阻抗相匹配
• BG1-80型轨道变压器 、 BZ4-U型中继变 压器
2019-10-11
感谢你的阅读
17
工频交流连续式的轨道电路
2019-10-11
感谢你的阅读
10
轨道电路概述 • 四、轨道电路的技术要求
2019-10-11
感谢你的阅读
11
轨道电路概述
• 五、轨道电路的应用
• 主要用于区间和车站， • 区间的轨道电路通常是与自动闭塞制式相一致的轨道电路，按照自动
闭塞通过信号机分区，每个闭塞分区就有其轨道电路。 • 站内轨道电路应用更为广泛。对于电气集中联锁来说，列车进路和调
3、变阻器
轨道电路用变阻器为R—2.2/220型。阻值为2.2Ω，功率为 220W、容许电流为10A、容许温度为105℃
2019-10-11
感谢你的阅读
18
工频交流连续式的轨道电路
4、钢轨绝缘 保证相邻轨道电路之间的电气绝缘，同时在轨道电路区段
，其轨距保持杆、道岔连接杆、道岔连接垫板、尖端杆、转辙机 的安装以及其它有导电性能的连接两钢轨的配件，均应保持绝缘 良好。
1 2
3 4
大于18m
死区段
“死区段”示意图
2019-10-11
感谢你的阅读
33
工频交流连续式的轨道电路
≤2.5m
1
2
3
小于18m时
4
16.3m 的 轴 距
小于18米的车体在“死区段”内的示意图1
轨道交通信号系统课件
信号机
信号机是轨道交通信号系统中的重要组成部分，用于指示列车运行的方向和速度。
信号机一般安装在铁路线路的固定地点，如交叉路口、道口和车站等，用于控制列 车的安全运行。
信号机通过不同的显示方式，向列车驾驶员传递指令，如红灯表示停车、绿灯表示 通行等。
道岔设备
道岔设备是轨道交通线路中的重 要组成部分，用于实现列车转线
轨道电路控制
通过轨道电路检测列车的 占用和出清情况，为信号 机控制和道岔控制提供基 础数据。
闭塞系统
区间闭塞
通过轨道电路、应答器和计轴器 等设备，实现区间闭塞，确保列
车在区间内安全运行。
站内闭塞
通过信号机、轨道电路和道岔等设 备，实现站内闭塞，确保列车在车 站内安全运行。
电话闭塞
在无其他通信手段时，通过电话联 系实现闭塞，确保列车运行安全。
新一代通信技术应用
随着新一代通信技术的发展，如5G、物联网、云计算等， 轨道交通信号系统也需要不断升级和改进，以满足更高的 通信需求和更复杂的安全控制要求。
系统集成与互联互通
为了实现轨道交通的互联互通和资源共享，需要加强信号 系统的集成和互联互通技术的研究和应用，提高轨道交通 的运营效率和可靠性。
绿色环保技术
列车运行安全
为了保障列车运行安全，需要加强信号系统的监测和预警功能，及时发现和处理异常情况 。同时，还需要加强对列车的安全检查和驾驶员的培训，提高他们的安全意识和应对能力 。
乘客安全
轨道交通信号系统还需要考虑乘客的安全问题，如设置紧急停车按钮、加强站台门的安全 控制等措施，确保乘客的安全。
技术创新与升级
对信号系统的各个部件进行定期 检查，确保其正常工作。
清洁保养
对信号系统进行定期清洁，防止 灰尘、污垢等对设备造成损害。
城市轨道交通系统设备课件PPT(51张)
正线与其他交通线路相交时，一般采用立体交叉。
公务通信系统为轨道交通系统内部工作人员以及 (2)禁令标志是指限制乘客某些行为的标志。
它包括折返线、停车线、渡线、车辆段出入线、联络线等。
对外的公务联络提供通信手段。 在区域与区域分界处，分布设置由图形、符号、文字、颜色等要素构成的导向牌，作为刺激点，引导人流按自己的目的选择特定的路
6
（2）渡线 渡线也可以满足列车改变行进方向或
列车进路的需要。在列车运行速度较高， 运行间隔时间较短，运量较大的线路不宜 采用渡线折返方式作为正常运行交路。
7
（3）停车线
停车线一般设置在终点站或区间车站， 专门用于列车停放使用，并可进行少量检 修作业。
（4）车辆段出入线
车辆段出入线是从车辆段到运营正线 之间的连接线。车辆段出入线可以设计为 单线或双线，平交或立体交叉线路。
（2）CBTC系统 基于无线通信的列车控制CBTC系统，采用无线通
信技术，控制中心与运行列车之间的双向数据 通信。用移动闭塞式达到最小运行间隔距离控 制。 移动闭塞是指当列车车载设备发生故障或列车前 方出现障碍物时，列车和旅客能够置身于一个 受到保护的区域内，即；列车紧急制动后，在 这个区域内能够安全地停车，不会与任何障碍 物相撞。
和架空接触网。 （3）牵引变电所 4.高压供电源系统 一般地，高压供电源方式有3种：集中式供电、
分散式供电和混合式供电。沿城市轨道交通线 路，根据用电容量和线路的长短，设置专用的 主变电所。主变电所电压一般为110kV，由主 变电所降压为内部供电系统所需要的电压等级， 一般为10kV或35kV。
22
20
车站用电设备的负荷可以分为3级： 一级负荷 二级负荷 三级负荷 3.牵引供电系统 牵引供电系统供给电动车辆运行的电能，它是由
公务通信系统为轨道交通系统内部工作人员以及 (2)禁令标志是指限制乘客某些行为的标志。
它包括折返线、停车线、渡线、车辆段出入线、联络线等。
对外的公务联络提供通信手段。 在区域与区域分界处，分布设置由图形、符号、文字、颜色等要素构成的导向牌，作为刺激点，引导人流按自己的目的选择特定的路
6
（2）渡线 渡线也可以满足列车改变行进方向或
列车进路的需要。在列车运行速度较高， 运行间隔时间较短，运量较大的线路不宜 采用渡线折返方式作为正常运行交路。
7
（3）停车线
停车线一般设置在终点站或区间车站， 专门用于列车停放使用，并可进行少量检 修作业。
（4）车辆段出入线
车辆段出入线是从车辆段到运营正线 之间的连接线。车辆段出入线可以设计为 单线或双线，平交或立体交叉线路。
（2）CBTC系统 基于无线通信的列车控制CBTC系统，采用无线通
信技术，控制中心与运行列车之间的双向数据 通信。用移动闭塞式达到最小运行间隔距离控 制。 移动闭塞是指当列车车载设备发生故障或列车前 方出现障碍物时，列车和旅客能够置身于一个 受到保护的区域内，即；列车紧急制动后，在 这个区域内能够安全地停车，不会与任何障碍 物相撞。
和架空接触网。 （3）牵引变电所 4.高压供电源系统 一般地，高压供电源方式有3种：集中式供电、
分散式供电和混合式供电。沿城市轨道交通线 路，根据用电容量和线路的长短，设置专用的 主变电所。主变电所电压一般为110kV，由主 变电所降压为内部供电系统所需要的电压等级， 一般为10kV或35kV。
22
20
车站用电设备的负荷可以分为3级： 一级负荷 二级负荷 三级负荷 3.牵引供电系统 牵引供电系统供给电动车辆运行的电能，它是由
城市轨道交通行车基础知识—行车信号系统
❖一度停车标：要求列车（机车）在该地点 停车后进行确认线路、道岔以及进行相关 操作后继续行驶的指示标志，
二、信号标志
❖车档表示器
▪ 设在线路尽头线车挡上的表示器，便于驾驶员 确认车挡位置。隧道内显示红色灯光，地面线 路昼间使用红色方牌、夜间使用红色灯光，
二、信号标志
❖接触网终止标：表示接触网已终止的标志 ，设在接触网终端，警告驾驶员不准越过 该标，防止脱弓。
六、通过手信号
❖白天：展开的绿色信号旗。 ❖夜晚：绿色灯光。
七、引导信号
❖白天：展开黄色信号旗高举头上左右摇动 ❖夜晚：黄色灯光高举头上左右摇动。
八、连挂号
❖白天：连挂作业两臂高举头上，拢起的手 信号旗杆成水平末端相接。
❖夜晚：红、绿色灯光（无绿色灯用白色灯 光代替）交互显示数次。
九、道岔开通信号
车厂（车辆段）信号
一、进段（厂）信号机
❖进段（厂）信号机采用高柱（高度根据车 辆高度确定）黄、绿、红三灯位信号机构 ，绿灯封闭，红灯为常态。
▪ 黄灯：表明进段（厂）的进路开通，准许列车 按规定的速度越过该架信号机进厂；
▪ 红灯：禁止越过，不准列车越过该架信号机； ▪ 红色灯光+黄色灯光：引导信号，准许列车以
件、表示相关设备所处的位置和状态，城 市轨道交通必须设置信号。 ❖信号作为城市轨道交通运营线路上划分闭 塞分区、站间、区间等的分界标志。
二、按信号的接收效果分类
❖视觉信号
▪ 以信号的颜色、形状、显示数目和灯光的显示 状态等视觉效果来表现的信号
▪ 地面信号机、信号旗、手信号、火炬信号、信 号牌等
❖听觉信号
❖下列九种情况，使用无线对讲，执行联控 用语
▪ 试验自动制动机
• 试验制动机开始减压时 • 接到试验制动结束的手信号，回答试风人员时 • 调车作业中，表示已接受调车员所发出的信号时 • 试验制动机缓解时。
二、信号标志
❖车档表示器
▪ 设在线路尽头线车挡上的表示器，便于驾驶员 确认车挡位置。隧道内显示红色灯光，地面线 路昼间使用红色方牌、夜间使用红色灯光，
二、信号标志
❖接触网终止标：表示接触网已终止的标志 ，设在接触网终端，警告驾驶员不准越过 该标，防止脱弓。
六、通过手信号
❖白天：展开的绿色信号旗。 ❖夜晚：绿色灯光。
七、引导信号
❖白天：展开黄色信号旗高举头上左右摇动 ❖夜晚：黄色灯光高举头上左右摇动。
八、连挂号
❖白天：连挂作业两臂高举头上，拢起的手 信号旗杆成水平末端相接。
❖夜晚：红、绿色灯光（无绿色灯用白色灯 光代替）交互显示数次。
九、道岔开通信号
车厂（车辆段）信号
一、进段（厂）信号机
❖进段（厂）信号机采用高柱（高度根据车 辆高度确定）黄、绿、红三灯位信号机构 ，绿灯封闭，红灯为常态。
▪ 黄灯：表明进段（厂）的进路开通，准许列车 按规定的速度越过该架信号机进厂；
▪ 红灯：禁止越过，不准列车越过该架信号机； ▪ 红色灯光+黄色灯光：引导信号，准许列车以
件、表示相关设备所处的位置和状态，城 市轨道交通必须设置信号。 ❖信号作为城市轨道交通运营线路上划分闭 塞分区、站间、区间等的分界标志。
二、按信号的接收效果分类
❖视觉信号
▪ 以信号的颜色、形状、显示数目和灯光的显示 状态等视觉效果来表现的信号
▪ 地面信号机、信号旗、手信号、火炬信号、信 号牌等
❖听觉信号
❖下列九种情况，使用无线对讲，执行联控 用语
▪ 试验自动制动机
• 试验制动机开始减压时 • 接到试验制动结束的手信号，回答试风人员时 • 调车作业中，表示已接受调车员所发出的信号时 • 试验制动机缓解时。
城市轨道交通基础信号设备概述PPT(共 40张)
电路可分为无岔区段轨道电路和道岔区 段轨道电路。
无岔区段轨道电路内钢轨线路无分 支，构成较简单。在车辆段的道岔区段， 钢轨线路有分支，道岔区段的轨道电路 也称为分支轨道电路或分歧轨道电路。 道岔区段轨道电路主要有串联式和并联 式两种连接方式。
信号与通信概论 第2章 城市轨道交通基础信号设备 19
2.3.3有绝缘轨道电路的极性交叉
2.音频无绝缘轨道电路的分类 1)按信息处理技术分类 可分为模拟轨道电路和数字编码轨道电路。模拟式音频
轨道电路用代表不同速度信息的低频对载频进行调制，该调 制信号是模拟量，以实现对列车速度的控制。它只能传输速 度信息，不能传输更多的ATP信息，因此只能实现阶梯式控 制模式的固定闭塞。数字编码式音频轨道电路则用报文形式， 通过数字编码对载频进行数字调频，该调制信号是数字量， 以实现列车控制用各种信息的传输，包括目标速度、目标距 离、线路坡度、区间限制、轨道电路长度等信息。通过这种 轨道电路可实现目标曲线式控制模式的准移动闭塞。
信号与通信概论 第2章 城市轨道交通基础信号设备 20
信号与通信概论 第2章 城市轨道交通基础信号设备 21
2.3.4音频轨道电路 轨道电路按所传送的电流特性分类，可分
为工频和音频两种轨道电路。工频轨道电路中 传送连续的是工频交流电流，轨道电路的唯一 功能是监督轨道的占用与否，不能传送更多信 息。音频轨道电路除监督轨道的占用情况外， 还可以传输较多信息。城市轨道交通的轨道电 路不仅用来检测列车的占用，更重要的是传输 列车的行车信息，所以城市轨道交通正线区段 多采用音频轨道电路。
信号与通信概论 第2章 城市轨道交通基础信号设备 5
2.1.2车载信号及显示设备
信号与通信概论 第2章 城市轨道交通基础信号设备 6
无岔区段轨道电路内钢轨线路无分 支，构成较简单。在车辆段的道岔区段， 钢轨线路有分支，道岔区段的轨道电路 也称为分支轨道电路或分歧轨道电路。 道岔区段轨道电路主要有串联式和并联 式两种连接方式。
信号与通信概论 第2章 城市轨道交通基础信号设备 19
2.3.3有绝缘轨道电路的极性交叉
2.音频无绝缘轨道电路的分类 1)按信息处理技术分类 可分为模拟轨道电路和数字编码轨道电路。模拟式音频
轨道电路用代表不同速度信息的低频对载频进行调制，该调 制信号是模拟量，以实现对列车速度的控制。它只能传输速 度信息，不能传输更多的ATP信息，因此只能实现阶梯式控 制模式的固定闭塞。数字编码式音频轨道电路则用报文形式， 通过数字编码对载频进行数字调频，该调制信号是数字量， 以实现列车控制用各种信息的传输，包括目标速度、目标距 离、线路坡度、区间限制、轨道电路长度等信息。通过这种 轨道电路可实现目标曲线式控制模式的准移动闭塞。
信号与通信概论 第2章 城市轨道交通基础信号设备 20
信号与通信概论 第2章 城市轨道交通基础信号设备 21
2.3.4音频轨道电路 轨道电路按所传送的电流特性分类，可分
为工频和音频两种轨道电路。工频轨道电路中 传送连续的是工频交流电流，轨道电路的唯一 功能是监督轨道的占用与否，不能传送更多信 息。音频轨道电路除监督轨道的占用情况外， 还可以传输较多信息。城市轨道交通的轨道电 路不仅用来检测列车的占用，更重要的是传输 列车的行车信息，所以城市轨道交通正线区段 多采用音频轨道电路。
信号与通信概论 第2章 城市轨道交通基础信号设备 5
2.1.2车载信号及显示设备
信号与通信概论 第2章 城市轨道交通基础信号设备 6
城市轨道交通通信与信号系统课件信号基础设备
城市轨道交通通信与信号系统课件信号基础设备
轨道电路是一种电气化装置，通常由轨道线路、绝缘节、信号装置和
轨道控制装置等组成。
轨道电路通过将电流引入轨道线路中，通过列车轮
对与铁轨之间的接触，实现电流的闭合回路，从而实现列车的检测和位置
信息的传输。
轨道电路的作用主要有以下几个方面：
1.列车检测：轨道电路可以通过列车与轨道的接触，检测列车的存在
和位置。
利用电流的变化，轨道电路可以判断列车是否存在，以及列车的
运行状态。
2.列车位置锁定：利用轨道电路，可以实现对列车位置的锁定。
通过
在轨道上布设轨道电路，可以实时监测列车的位置，从而实现对列车的位
置锁定和跟踪。
3.列车运行控制：轨道电路可以通过信号机和轨道控制装置，实现对
列车的运行控制。
通过信号机的灯光变化和轨道电路的电流变化，可以向
列车驾驶员发送不同的指令，如减速、停车、起动等，从而控制列车的运行。
4.安全保障：轨道电路是轨道交通信号系统中的重要组成部分，能够
为列车运行提供安全保障。
通过实时监测列车位置和运行状态，轨道电路
可以及时发现列车运行异常情况，并向列车驾驶员发送相应的警告和指令，以确保列车行驶的安全。
轨道电路作为城市轨道交通通信与信号系统中的信号基础设备，具有
重要的功能和作用。
它不仅可以检测列车的存在和位置，实现位置锁定和
跟踪，还可以实现对列车的运行控制和安全保障。
因此，在设计和建设城
市轨道交通系统时，需要充分考虑轨道电路的布设和使用，以确保轨道交通系统的运行安全和效率。
城市轨道交通信号系统PPT课件
第四节 城市轨道交通信号系统概述
（一）、列车自动控制系统的作用 1、列车间隔自动保护 2、列车速度自动保护 3、列车自动跟踪监督 4、无人驾驶列车的自动折返 5、自动排列进路 6、对列车运行图进行优化并对新的运行要 求及时反应
第四节 城市轨道交通信号系统概述
（二）、列车自动控制系统的组成 列车自动控制系统包括三个子系统： 列车自动保护系统（ATP系统） 列车自动运行系统（ATO系统） 列车自动监控系统（ATS系统）
有绝缘（机械）轨道电路（区间无车时）
有绝缘（机械）轨道电路（区间有车时）
第三节 轨道电路概念
四、无绝缘（电气）轨道电路 请参考：
第三节 轨道电路概念
五、数字编码式音频无绝缘轨道电路 请参轨道交通信号的特点
• 与轨道交通其他设施、系统一样，信号系 统也沿用铁路的概念、设施和手段。
一、信号（显示） （一）、臂板信号机
请参考：
第二节 信号（显示）、联锁、闭塞
（二）、色灯信号机 请参考：
第二节 信号（显示）、联锁、闭塞
（三）、机车信号机 请参考：
第二节 信号（显示）、联锁、闭塞
二、进路 1、定义： 进路是列车或调车车列在站内运行时
所经由的路径。
请参考：
第二节 信号（显示）、联锁、闭塞
• 城市轨道交通线路短、站间距小、运营密 度大、运营线路条件差（隧道、弯道多）， 不能完全套用铁路信号的概念、设施和手 段。
• 信号系统要根据城市轨道交通的这些特点 加以改进、更新和发展。
第四节 城市轨道交通信号系统概述
二、列车自动控制系统
列车自动控制系统（Automatic Train Control System 简称：ATC ）是列车自 动驾驶、列车自动跟踪、列车自动调度的 控制系统。它将机车信号作为主信号，且 信号的含义也发生了质的变化。它传递给 列车的是具体的速度和距离的信息，能可 靠地防止由于司机的失误而超速造成追尾 事故，确保列车运行安全。
《轨道交通信号系统》PPT课件
精选课件ppt
4
15.应答器也称“信标”；分为无源和有源应答器，
16.自动闭塞按照行车组织方法，分为单向和双向自 动闭塞。
17.按通过信号机的显示制度，可分为二显示、三显 示和四显示自动闭塞
18.在自动闭塞区段，一个站间区间内同方向可有两 列或两列以上列车，以闭塞分区间隔运行，称为追 踪运行
12.为了保证行车安全，凡是列车经过的道岔， 只需对向道岔和信号机实现联锁。（X）
精选课件ppt
10
13 .外锁闭转辙机锁闭可靠程度较高，列车过 岔时对转辙机冲击小，有利于减少转辙机故障。
14.城市轨道交通正线区间内一般不设置计轴 器，但是为了提高行车效率，可以在 区间设 置信号机，以缩短行车间隔，这种情况下，在 设置信号机的位置，必须设置计轴器
9. 列车迎着道岔尖轨运行时，该道岔就叫对 向道岔，
10. 列车顺着道岔尖轨运行时，该道岔就叫 顺向道岔
当按压一个道岔动作按钮(电动道岔的操纵元 件)，仅能使一组道岔转换，则称该道岔为单动 道岔
精选课件ppt
2
9. 转辙机按动作能源和传动方式分：可分为电动
转辙机、电液压转辙机、电空转辙机。
按供电电源分：可分为直流转辙机和交流转辙机。
8. 继电器线圈断电，是指继电器电源切断； 使继电器的所有前接点都离开，后接点都闭合。
精选课件ppt
9
9. 单拍电路是指它所组成的电路在完成一定 的控制目的时，与组成该电路的各元件的动作 顺序无关。
10. 继电器励磁时，中接点与前接点接通，与 后节点断开
11.为了保证行车安全，凡是列车经过的道岔， 不论对向的还是顺向的，都要和信号机实现联 锁。
度的总和。
18.技术速度(u技)，它不包括列车在沿途车站的 停站时间的平均速度。
