浅谈夹套管的设计
夹套管的配管设计研究
夹套管的配管设计研究摘要：夹套管是化工装置中常用的伴热系统。
夹套管的配管设计也是管道设计与安装中的难题。
本文以夹套管的配管设计为研究对象，首先对概述了夹套管的配管设计，包括夹套管类型、夹套管长度、内外管的热膨胀应力、夹套管的选材和焊接以及夹套管的热媒体流动畅通六个方面进行阐述，接着结合图表，从弯头、三通、仪表接口、异径管、跨接管和定位板等方面对夹套管的管件选用原则进行分析，最后，总结了夹套管的应用。
关键词：夹套管配管设计原则夹套管是一种具有双层套管结构的特殊管道。
管道外面套上同心的大直径套管，内管用于输送工艺介质。
是用于保持管内输送粘性流体、凝固性流体以及高熔点合成液等流体的流动性能和温度，防止输送过程中流体在管道中凝结而设置的特殊管道。
因夹套管伴热具有特殊性，在石油化工生产中被广泛应用，是其他伴热管所不能替代的。
一、夹套管的配管设计1.夹套管类型按照热媒体的种类，夹套管可以划分为热水夹套、热油夹套和蒸汽夹套，不同的类型分别适用于不同的化工物料，但是，它们的设计原则是一样的。
按照管道的结构形式，套管与内管的连接形式分为内管焊缝隐蔽型和内管焊缝外露型，又称为完全夹套管和不完全夹套管两种形式，不完全夹套管仅适用于直管管段上。
2.夹套管的长度夹套管的长度会影响内管流体的特性确定，因此从热媒体入口到出口之间的长度设计是夹套管设计中的一个重要环节。
随着夹套管长度的增加，热媒体的沿程阻力导致的压力损失也随着增大，管中流体的流速就会下降，内外管层之间的传热效果也会随之下降。
所以，保持热媒在最低温度下具有的流量决定夹套管的长度。
2.1内外管的热膨胀应力由于内管和外管的介质和介质的温度不同，内外管的管道材料和相应的引起的热膨胀应力也不同，应当分别地计算热应力。
当内外管道计算的热应力不一致时，应考虑设置夹套管的膨胀节，并且使夹套管能够膨胀移位。
另外，在弯头处，如果内外管的膨胀位移不能满足设计要求，就要适当改变外管直径以减小内外管的膨胀差。
浅谈夹套管的设计与安装 田利君
浅谈夹套管的设计与安装田利君摘要：夹套管是化工行业中用于工艺介质温度及流动性保持恒定的一种方式，在实际生产中被广泛应用，尤其对于易凝固，有粘性，高熔点等液体介质，夹套管的使用可是其保持良好的流动性和温度。
另外，随着化工产业建设工程的不断发展及工厂扩大化，许多化工生产加工过程产生的附加产品液硫的处理的程序也不断的创新和一体化，其中夹套管在输送液硫工程中起到非常重要的作用，是其他伴热形式不能代替的，其设计的好坏将直接影响该环节的安全性及流畅性。
因此如何做好夹套管的管道设计与安装，对整个工厂的正常运行和维护具有十分重要的意义。
关键词：液硫夹套；夹套管的设计；夹套管的安装；应用；热应力夹套管是一种具有双层套管结构的特殊管道，在小直径管道外面套上同心的大直径套管，内管用于输送工艺介质，套管内流动着起保温或加热作用的热载体来补充内管在输送或停输期间的热损失，靠对流完成热交换，来保持恒定的工艺温度。
本文我将结合自己的工作实际和经验来谈谈夹套管的设计原则及施工安装，在从事化工管道设计12年以来，我参与了多个项目的管道设计，对于管道伴热这一特殊的管道设计形式设计也有很多，这种特殊管道设计要求设计人员更多的是根据设计规范及自身的设计经验来判断和选择合适的伴热方式，通常我们用到的管道伴热方式包括外管伴热（伴热介质：蒸汽、热水、导热油）、夹套管伴热及电伴热。
本文中，我将着重根据自己参与过土库曼斯坦加尔金内什气田300×108m³/a 商品气产能建设工程的管道设计和项目管理工作，其中硫磺回收装置的液硫夹套管的设计是重点也是难点，配管及其复杂，下面我以液硫蒸汽夹套管为例具体谈谈自己对于夹套管的设计与安装的一些看法。
1. 夹套管设计参数分析因液体硫磺的温度只有保持在130℃左右，才不至于凝固，因此蒸汽夹套管的蒸汽温度必须能确保介质保持在此温度之上。
这样就要求在工艺计算和管道材质的选择以及管道布置上都有特殊要求，但必须满足企业及国内外相关标准规范。

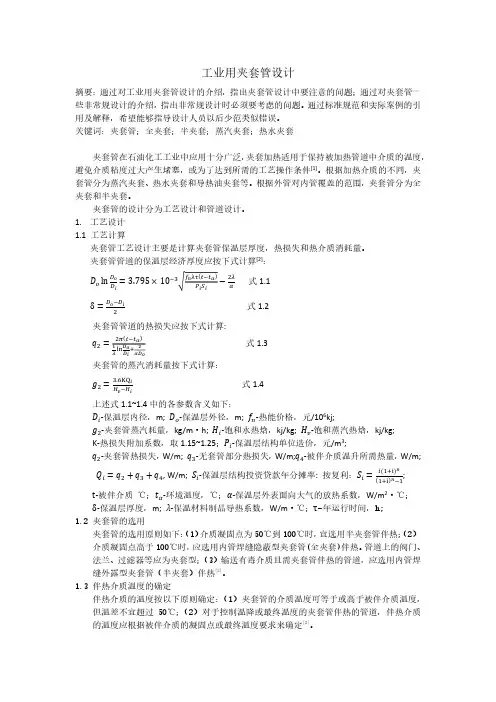

工业用夹套管设计
2.3.4.1
一般要求[2]
a. 夹套管水平敷设要求有坡度时，套管内介质流向应与坡度一致；
b. 蒸汽应由套管上部引入，凝结水由套管下部排出，供汽管和凝结水管分别设切断阀；疏
水阀后宜设置检查阀；
c. 每节夹套管的长度取决于管道布置，并受内管与套管热膨胀量差的限制，每节夹套管的
长度不宜超过 6m。夹套管的布置不应有死角或“U”形弯。当“U”形弯不可避免时，宜在
图 2.33 防冲板 2.3.2.7 隔断板
隔断板通常焊接的位置：a.在超出伴热介质伴热的最大允许距离的位置;b.在需要隔断伴 热介质的位置。隔断板的连接形式见图 2.34：
图 2.34 隔断板焊接图 2.3.3 套管伴热长度
夹套管蒸汽引入口至凝结水排出口的距离（即套管伴热长度）可根据蒸汽压力按表 2.7 确定[2]：
Core(NPS)
2 34
Jacket(NPS) 3 4 6
Jumper
1 11
表 2.2 某项目夹套管组合尺寸 对比表 2.1 和表 2.2 可发现，对于 3”内管，这个项目用了 4”的外管，从我国化工行业的 法兰标准中无法选出合适的夹套法兰。在这个项目中，对于内管弯头和三通处都有夹套，但 是法兰用的普通法兰。对于这种内管焊缝隐蔽型夹套管采用普通法兰的情况，我们在下面的 章节会介绍出现的一些问题和解决方案。 HG 20549-1998《化工装置管道布置设计》中规定的夹套管组合尺寸见表 2.3[1]：
法兰式夹套管用于内管焊缝隐蔽型时，其连接形式见图 2.1~
前面章节所说的某项目全夹套管用普通法兰的情况，套管与法兰连接形式如图 2.7 所示：
图 2.7 标准法兰型夹套管 对于全夹套采用标准带颈对焊法兰的情况，我们在项目设计中不推荐这样做，因为这样 做出现的一个问题是：我们需要核算法兰螺栓是否能顺利抽出，有时候为了法兰螺栓能顺利 抽出，需要对大小头做切割。上述图中 3”内管配 4”外管的情况我们在设计中也不推荐，因 为这种组合下内管和外管之间的间隙太小，容易被铁锈等杂质阻塞。 2.3.1.2 内管焊缝外露型（半夹套） 内管焊缝外露型有两种端部连接形式： a. 管帽式，其连接形式见图 2.8[3]：
浅谈夹套管的配管设计
浅谈夹套管的配管设计摘要蒸汽夹套管是石油和化工生产中常用的保温管道类型之一。
夹套管伴热具有伴热效率高、伴热均匀、温度调节迅速、适用范围广的优势，因而在生产中得到了广泛的运用。
本文阐述了夹套管伴热的用途、优势，探讨了夹套管的配管设计及选用原则。
关键词夹套管；配管设计；选用原则；安装夹套管是一种具有双层套管结构的特殊管道，在小直径管道外面套上同心的大直径套管，内管用于输送工艺介质，套管内流动着起保温或加热作用的热载体来补充内管在输送或停输期间的热损失，靠对流完成热交换，来保持恒定的工艺温度。
1 夹套管伴热的用途及优势在石油和化工生产中，为了保持高粘度产品的流动性，避免产品在低温时产生成分的分离、防止产品固化、防止腐蚀性冷凝液的形成，使特定的产品的温度保持恒定，避免工艺流体由于低温时产生堵塞，在生产工艺上，常常采用工艺管道伴热的方式，来维持管内介质的温度在一个适当的范围，以保障生产操作的正常进行。
对管内介质进行加热，来补充热损失，补充热量的方式之一就是夹套管的方式。
夹套管伴热具有伴热效率高、伴热均匀的突出优势，当管道的任意一个地方的温度降低时，气相热载体冷凝而释放出大量的潜热，同时，由于冷凝处的局部压力降低，会立刻有热的介质补充过去，因而，使得夹套管伴热的温度调节迅速、适用范围广，是工艺要求苛刻的场合、特别是对温度控制要求严格的高温场合的最佳选择。
2 夹套管的配管设计及选用原则2.1 夹套管的配管原则1）适用于各种夹套管和各种冷热媒体的总设计原则在配管设计中，为保证夹套管内伴热介质流动通畅，尽量避免U形管或死角出现，若必须有，则应在其低点处设排液口。
每一夹套管的冷热媒体进出口都需设置切断阀。
夹套管上须安装水压试验和操作时用的无阀排气及排液口。
冷热媒体为间歇性使用或管线中有维修拆卸件时，此部分冷热媒的停用不能影响管线其它部分冷热媒体的运行。
为方便安装，不能使用45°度弯头。
对于易于固化需要机械清洗的管线的弯头部分，用十字分支加法兰的结构来代替夹套管弯头，必须避免有盲肠段或液袋，尽量避免使用偏心异径管，泵的吸入口除外。
化工设备中夹套管的配管设计措施分析
化工设备中夹套管的配管设计措施分析在化工生产过程中,夹套管是一种比较常用的保温管,由于夹套管的构造比较特殊,在管道设计时,一直是设计的难点。
其管路结构为双层套管结构,为了保持管中流动介质的温度,在套管的空隙之间有高温流动介质流动,非常适合输送对局部过热比较敏感或者质地粘稠的流体,在化工生产中发挥着举足轻重的作用。
1选择夹套管的原则以及夹套管的种类1. 1夹套管的种类从热媒体的角度来说,夹套管主要有热水夹套、蒸汽夹套以及热油夹套等类型,不同类型的夹套管适用的化工物料不同,但是设计原则是一致的。
根据套管和内管的连接方法可以将其分为外露型内管焊缝和隐蔽型内管焊缝。
一般隐蔽型内管连接方式比较适用于法兰式夹套,外露型内涵焊缝适合在直管的管段上进行使用。
在实际安装的过程中,要按照输送物质的工况、物理性质、蒸汽质量和安装环境选择连接方式。
1.2选择夹套管的基本原则(1)当输送物质的凝固点超过100摄氏度时,可以使用隐蔽型内管焊缝夹套管;(2)当输送物质的凝固点在50摄氏度以上、100摄氏度以下时,使用外露型内管焊缝夹套管;(3)当管道输送的物质为有毒物质时,要使用外露型内管焊缝的夹套管。
1.3外管和内管的连接方式确定外管和内管的连接方式时,可以参考夹套管端部的结构类型进行选择。
如果管道输送的物质为有毒物质,物质的凝固点在50摄氏度以上、100摄氏度以下,一般使用端板工型和管帽式II型。
如果夹套管为输送凝固点超过100摄氏度的内管焊缝隐蔽型套管,一般使用法兰式III型,此外,法兰式m型也适用于熔体管道夹套管或高凝固点介质夹套管,容易泄露的夹套管,使用联苯醚、联苯为伴热介质的夹套管。
2夹套管的设计2. 1配管设计在设计夹套管配管时,尽可能避免出现死角或U型管,确保夹套管中伴热介质流动顺畅。
如果出现了U型管或死角,要在低处设置液体排放口。
所有夹套管冷媒体的进口和出口都要设置专门的切断阀门,安装水压试验、排液口和无阀排气口。
论石油化工装置夹套管的配管设计
论石油化工装置夹套管的配管设计1. 引言1.1 研究背景在石油化工装置中，夹套管广泛应用于各种反应釜、换热器、蒸发器等设备中，用于加热、冷却、蒸发等工艺操作。
由于夹套管的设计和配管布局直接影响着传热效果和能耗，因此对夹套管的设计原则和配管布局进行深入研究显得尤为重要。
本文旨在探讨石油化工装置夹套管的配管设计，通过对夹套管的概念、分类、设计原则、配管布局以及安装注意事项进行系统总结和分析，为石油化工装置的夹套管设计提供理论支持和实际指导。
希望通过本文的研究，能够为石油化工装置夹套管的设计与应用提供参考，提高装置的运行效率和安全性。
1.2 研究意义石油化工装置中的夹套管在工艺流程中起着至关重要的作用。
其设计合理与否直接影响到装置的运行效率和安全性。
对夹套管的配管设计进行研究具有重要的意义。
夹套管的设计可以直接影响装置的工艺参数和热效率。
通过合理设计夹套管，可以提高传热效率，减少能源消耗，降低生产成本，提高装置的生产效率。
夹套管的设计还与装置的安全性密切相关。
合理设计夹套管可以有效防止工作介质泄漏和渗漏，减少事故发生的可能性，保证装置的安全运行。
夹套管的配管设计研究对于提高石油化工行业的整体技术水平和竞争力具有重要意义。
随着石油化工行业的发展，装置规模和复杂度不断增加，对夹套管的设计要求也越来越高。
通过研究夹套管的配管设计，可以不断提升我国石油化工行业的技术水平，加强装置的设备管理和运行维护，推动行业的持续健康发展。
研究夹套管的配管设计具有重要的意义，不仅可以提高装置的工艺参数和安全性，还能促进石油化工行业的发展和技术进步。
深入开展这方面的研究对于加强我国石油化工行业的核心竞争力和可持续发展具有重要意义。
1.3 研究目的石油化工装置中，夹套管作为重要的配管设备，在工艺流程中扮演着至关重要的角色。
本文旨在对夹套管的配管设计进行深入研究，探讨其在石油化工装置中的应用及优化方法。
研究目的主要包括以下几个方面：深入了解夹套管的概念及分类，掌握其基本特性和功能；总结夹套管的设计原则，为实际工程中的设计提供指导；探讨夹套管的配管布局，优化工艺流程，提高装置运行效率；总结夹套管安装中的注意事项，确保工程施工质量及安全。
论石油化工装置夹套管的配管设计
论石油化工装置夹套管的配管设计夹套管在石油化工装置中的配管设计是非常重要的，它不仅能够提高装置的安全性和可靠性，还能够提高生产效率和降低生产成本。
以下是关于夹套管配管设计的一些重要考虑因素：1. 夹套管的材料选择：夹套管的材料选择需要根据介质的性质以及工作条件来确定。
常见的夹套管材料包括碳钢、不锈钢、合金钢等，可以根据具体工况来选择适当的材料。
2. 夹套管的尺寸设计：夹套管的尺寸设计需要考虑到介质的流动要求，一般来说，夹套管的直径要大于内管的直径，以确保介质能够顺畅地流动，并且要考虑到介质的压力和温度，以及夹套管的厚度。
3. 夹套管的布局设计：夹套管的布局设计需要考虑到设备的结构和空间限制，尽量选择合适的位置和布置方式，以确保配管的紧凑和工作的便利性。
4. 夹套管的连接方式：夹套管的连接方式一般有焊接、螺纹连接、法兰连接等，可以根据具体的工况和要求来选择适当的连接方式。
在选择连接方式时，需要考虑到夹套管的压力和温度，以及连接的可靠性和密封性。
5. 夹套管的绝热设计：夹套管的绝热设计是必要的，尤其是对于高温介质来说，可以采用绝热材料或者绝热层来降低热损失，并且减少外部环境对夹套管的影响。
6. 夹套管的安全阀和排放装置：夹套管在工作过程中可能会受到超压或者过热等异常情况的影响，为了确保装置的安全运行，需要合理设计安全阀和排放装置，及时释放过压和过热的介质，以保护设备和人员的安全。
7. 夹套管的维护和检修方式：夹套管作为装置的关键部件之一，需要定期进行维护和检修，以确保夹套管的正常运行和有效工作。
在维护和检修过程中，需要注意安全操作，防止意外事故的发生。
夹套管在石油化工装置中的配管设计是非常复杂和重要的工作，需要综合考虑多个因素，并且根据实际情况进行合理设计，以确保装置的安全运行和高效生产。
夹套管配管设计浅析
夹 套 管 配 管 设 计 浅 析
彭 江 重 庆化 工设 计研 究 院 重庆 ４ ０ ０ ０ ３ ９
摘要 夹套管在化工装置中使用颇多，具有适应广泛、温度调节迅速、 伴热均匀、伴热效率高的优点。本文
介绍 了夹套管配管设计 的一些要点 ，列出了配管设 计所 需的部分数据供设 计人员选用。
或等 于 １ ． ５ Ｄ Ｎ，公 称尺 寸选 择可 按 表 １ ，内管公 称
直径 大 于 ２ ０ ０时 ，曲率半径 按 １ ． ０ Ｄ Ｎ。外 管公 称直 径一 般 比 内管 大 １～ ２个 档规 格 ，外管 弯 头 也 可选
彭
江：工程师 。２ ０ ０ ８年毕业于成 都理工大学 化学工艺 专业获硕 士学位 。从事 化工工程设 计 工作。联系 电话
管道。
外管
ＤＮ
（ ｍ ｍ）
外管
ＤＮ
热媒 管
ＤＮ
内管
ＤＮ
热媒管
ＤＮ
１ ５
２ ０
４ ０
４ ０
ｌ ５
ｌ ５
１ ０ ０
１ ２ ５
１ ５ ０
２ ｏ ｏ
２ ０
２ ０
２ ５ ４ ０ ５ ０ ６ ５
５ Ｏ ８ ０ ８ ０ １ ０ ０
通常夹 套 管 的 内 管 和 外 管 材 料 应 按 照 各 自内
含介 质 的特 性 、压 力 、温 度 而 定 ，要 考 虑 工 作 介 质 对 管道 的腐 蚀 而采 用 不 同 的 材 料 ，同 时 还 要 考 虑合适 的壁 厚 能 承受 最 大 工 作 压 力 。夹 套 管 的管 道及 管件 都 应 当采 用 对 焊 形 式 。 如 无 特 殊 要 求 ， 夹套 管 的尺寸 选用 可参 照表 １ 。 ２ ． １ 弯头 内管 弯 头 多 采 用 标 准 弯 头 ，曲率 半 径 按 小 于
论石油化工装置夹套管的配管设计
论石油化工装置夹套管的配管设计石油化工装置中的夹套管是一种安装在压力容器、反应釜等设备上的管道系统。
它通常由内壳管、夹层管和外壳管组成，内壳管用来装载反应介质，夹层管用来装载加热或冷却介质，外壳管则用来装载绝热层和保护层。
夹套管的配管设计对于石油化工装置的运行安全和保持温度的稳定非常重要。
下面将从配管材料选择、压力计算、夹套管布置以及绝热层设计等方面对夹套管的配管设计进行讨论。
在选择夹套管的配管材料时，需要考虑介质的性质、温度和压力等因素。
常见的夹套管材料包括碳钢、不锈钢和合金钢等。
根据介质的特性，可以选择耐腐蚀、耐高温或耐低温材料。
对于夹套管内外壳管和夹层管之间的焊接连接，应选择具有良好焊接性能的选材，确保连接的强度和密封性。
在进行夹套管的压力计算时，需要考虑内壳管和夹层管的内压力、外壳管的外压力以及夹层管与内外壳管之间的压差。
根据工艺要求和安全标准，可以确定夹套管的安全工作压力和试验压力。
压力计算通常采用ASME压力容器标准或国内标准进行。
然后，在夹套管布置设计中，应考虑夹套管的工艺需求和操作便利性。
夹套管可以采用单管或多管布置，单管布置适用于反应釜等容器，多管布置适用于热交换器等设备。
夹套管的布置需要考虑介质流动的均匀性和传热效果，以及设备的结构强度和紧凑性。
在绝热层设计中，要根据工艺要求和介质温度确定绝热层的厚度和材料。
绝热材料可以使用石棉、玻璃棉、硅酸盐板等，同时还要考虑绝热层的保护层和固定方式。
绝热层的设计旨在降低能量损失和避免设备外壳温度过高。
石油化工装置夹套管的配管设计需要综合考虑介质性质、温度压力、工艺要求和安全标准等因素。
合理的配管设计可以确保夹套管的运行安全和性能稳定。
具体的配管设计要根据具体的工艺要求和设备特点进行调整，并充分考虑施工和维护的难易程度。
论石油化工装置夹套管的配管设计
论石油化工装置夹套管的配管设计石油化工装置中的夹套管是一种重要的装置组件，它在保护设备和管道不受高温、高压和腐蚀等因素的影响方面起着重要作用。
对于夹套管的配管设计至关重要，它直接影响装置的运行安全和稳定性。
本文将就石油化工装置夹套管的配管设计进行探讨。
一、夹套管的作用和特点夹套管是一种安装在设备和管道周围的管道系统，主要用于加热、冷却或保温。
它是一种环绕在设备外表面或管道周围的管道系统，通过夹层里面的介质进行加热或冷却，以维持设备和管道内部的温度。
夹套管具有以下特点：1.耐高温：夹套管通常需要耐高温，因为在石油化工装置中，需要对设备和管道进行加热处理。
2.耐腐蚀：石油化工装置中所使用的介质常常具有腐蚀性，因此夹套管需要具有较强的抗腐蚀性能。
3.操作稳定：夹套管需要稳定的操作，以保证设备和管道能够正常运行。
二、夹套管的配管设计要点1.介质的选择：在进行夹套管的配管设计时，首先需要选择合适的介质。
介质的选择直接影响到夹套管的使用效果和寿命。
对于高温、高压的夹套管，需要选择能够耐高温、高压的介质；对于具有腐蚀性的介质，需要选择具有较强抗腐蚀性能的介质。
2.管道材质的选择：在夹套管的配管设计中，管道材质的选择非常重要。
需要根据介质的性质、温度和压力等因素，选择合适的管道材质，以确保夹套管能够稳定、可靠地运行。
3.配管布局：在进行夹套管的配管设计时，需要合理布局管道，保证介质能够均匀地流动并且能够有效地加热或冷却设备和管道。
4.减少管道阻力：夹套管在运行过程中会产生一定的阻力，因此在配管设计中需要采取相应的措施，减少管道阻力，保证夹套管能够稳定运行。
5.连接方式的选择：夹套管的连接方式也是配管设计中需要考虑的重要因素。
需要选择合适的连接方式，保证连接处能够牢固、密封，不会出现泄漏等问题。
6.安全性考虑：在进行夹套管的配管设计时，需要考虑设备和管道的安全性。
需要采取相应的措施，保证夹套管能够稳定运行，并且在出现问题时能够及时处理，避免造成安全事故。
工业用夹套管设计
工业用夹套管设计工业用夹套管是一种用于包覆管道的保护装置，它是由内、外两层金属管构成的，夹层之间填充有绝热材料。
夹套管广泛应用在工业领域，主要用于保护管道免受腐蚀、磨损和热量损失。
在设计工业用夹套管时，需要考虑多个因素，包括管道材料、夹套管材料、夹套管厚度以及绝热材料的选择等。
首先，在选择管道材料时，需要考虑管道输送的介质特性、温度和压力等因素。
常见的管道材料有钢、铁、铜、铝和不锈钢等。
不同的介质和工况对材料的要求不同，比如输送腐蚀性介质时，选择耐腐蚀性强的材料；高温情况下，选择耐高温的材料。
其次，在选择夹套管材料时，需要考虑其耐腐蚀性和导热性能等。
常见的夹套管材料有碳钢、不锈钢和铜等。
碳钢具有良好的耐腐蚀性，但导热性能较差；不锈钢具有更好的耐腐蚀性和导热性能，但价格较高；铜导热性能更好，但耐腐蚀性较差。
夹套管厚度的选择要考虑到介质的温度、压力和管道直径等因素。
夹套管的厚度应足够承受介质的工作压力，同时保证夹套管内的绝热材料能够有效隔热。
一般来说，夹套管的厚度越大，绝热性能越好，但成本也会增加。
绝热材料的选择是设计夹套管的关键。
常用的绝热材料有岩棉、玻璃棉、聚氨酯泡沫等。
绝热材料的导热系数越低，绝热性能越好。
此外，绝热材料在高温和潮湿环境下的稳定性也需要考虑。
在设计工业用夹套管时，还需要考虑到安装和维护的便利性。
夹套管需要与管道连接，通常使用焊接或螺纹连接。
安装时需要确保夹套管与管道之间的密封性，以防止介质泄漏或热量损失。
此外，夹套管也需要定期进行检查和维护，以确保其正常运行和有效绝热。
综上所述，设计工业用夹套管需要考虑多个因素，包括管道材料、夹套管材料、夹套管厚度以及绝热材料的选择等。
合理的设计可以有效保护管道免受腐蚀、磨损和热量损失，提高管道的使用寿命和运行效率。
在设计夹套管时，需要综合考虑介质的特性、工况、成本和安全等因素，选择合适的材料和厚度，并确保安装和维护的便利性。
论石油化工装置夹套管的配管设计
论石油化工装置夹套管的配管设计石油化工装置中，夹套管是一种常见的管道结构，它通常用于加热或冷却反应器或储罐等设备中的流体。
夹套管的作用是将流体通过夹套层内的流通管道循环并冷却或加热，以控制设备内部的温度、压力和反应速率等。
在夹套管的设计中，配管是一个至关重要的环节，配管的合理设计直接影响设备的运行稳定性和安全性。
本文将对石油化工装置夹套管的配管设计进行探讨。
1. 夹套管的分类和基本结构夹套管可以分为内置式夹套管、外置式夹套管和卷管式夹套管三种类型。
其中内置式夹套管和外置式夹套管的基本结构相似，主要由外套管、内管、夹层管和法兰连接件等部件组成。
内置式夹套管的夹层管与外管间相隔一定的间隙，而外置式夹套管的夹层管则贴在外管表面上。
卷管式夹套管为同心圆筒状，一般采用机械滚压的方式连接，夹层管和内管之间没有间隔。
2. 夹套管配管的设计原则和注意事项（1）保证流体的流通夹套管的配管系统设计应尽可能保证流体的流通无阻，减小压力损失。
为此，管道内径的设计应尽量大，管道线路的交叉尽量少、尽可能选用弯头较少的直线线路。
同时，还应通过计算得出合理的流速范围，控制管道内的流速在可承受范围内。
（2）控制温度夹套管系统主要作用是冷却或加热，因此在配管设计中必须考虑流体温度对管道的影响。
在选用管道材料时，应根据工作温度确定管道材料的耐热性、耐腐蚀性和机械强度等性能。
同时，夹套管系统还需要设置温度控制设备，如温度传感器、阀门以及冷凝器等，以保证流体温度的稳定控制。
（3）保证安全运行夹套管系统设计应当遵循安全、牢固、易于维护的原则。
在配管设计中应充分考虑设备的安全系数，并对夹套管系统的压力承受能力进行充分计算。
同时，在设计过程中，还应注意管道的安装方式、支撑方式以及法兰连接等细节，避免漏气漏液等安全问题的发生。
3. 夹套管配管的具体实现工艺夹套管配管的实现工艺主要包括管道的选择、安装和测试等环节。
（1）管道的选择根据石化装置的实际需求，夹套管配管设计应根据流量、压力、温度和介质性质等指标，选用合适的材料进行配管。
论石油化工装置夹套管的配管设计
论石油化工装置夹套管的配管设计1. 引言1.1 背景介绍石油化工装置是石油化工行业中常见的设备，用于生产石油化工产品。
夹套管是石油化工装置中的重要配管部件，用于在设备内外形成一层套管，以实现对介质的加热、降温、保温或保冷。
夹套管的设计与安装直接影响到石油化工装置的运行效率与安全性。
对夹套管配管设计进行研究和优化至关重要。
本文将就夹套管的功能和作用、选材原则、布局设计、配管方法以及安装注意事项进行探讨，旨在为石油化工领域的工程师和设计师提供实用的指导和建议。
通过对夹套管配管设计的深入分析和研究，不仅可以提高石油化工装置的工作效率和安全性，还可以为未来石油化工装置的设计与改进提供参考。
1.2 研究目的本文的研究目的主要是针对石油化工装置夹套管的配管设计进行深入探讨和分析。
通过研究夹套管的功能和作用、选材原则、布局设计、配管方法以及安装注意事项，旨在为石油化工装置的夹套管设计提供参考和指导，提高装置的安全性、稳定性和效率。
通过对夹套管配管设计的研究，探讨夹套管在石油化工装置中的重要性，对其未来的发展趋势进行预测和展望。
本文旨在总结夹套管配管设计的关键技术和要点，为石油化工行业的相关工作者提供有益的参考和借鉴。
通过深入研究夹套管配管设计，为石油化工装置的运行管理和安全生产提供更有效的技术支持和指导。
2. 正文2.1 夹套管的功能和作用夹套管是石油化工装置中常用的一种管道装置，其主要功能和作用包括以下几个方面：1. 温度控制：夹套管可以用来控制管道内介质的温度，通过往夹套管中注入或排出不同温度的介质，实现对管道内介质温度的控制。
2. 冷却效果：在一些需要保持管道内介质温度恒定的情况下，夹套管可以起到冷却的作用，通过注入低温介质来达到冷却效果。
3. 加热效果：相反地，夹套管也可以用于加热管道内介质，通过注入高温介质来加热管道内介质，适用于一些需要加热的工艺。
4. 防冻保温：在寒冷环境下，夹套管还可以用来防止管道内介质结冰，通过保持管道内介质的温度，避免管道结冰导致故障。
论石油化工装置夹套管的配管设计
论石油化工装置夹套管的配管设计随着石油化工行业的发展，夹套管在石油化工装置中的应用越来越广泛。
夹套管是一种具有特殊结构的管道，它由两根管道组成，内管主要输送工作介质，外管则被用作供热或冷却介质的通道。
夹套管的基本原理是将需要升温或降温的介质通过外管进行加热或冷却，从而使内管中的工作介质达到预定温度。
夹套管在石油化工装置中应用非常广泛，例如，在反应釜、蒸馏塔等化工反应器中，都需要进行加热或冷却的操作。
本文将着重介绍石油化工装置夹套管的配管设计。
夹套管在石油化工装置中的应用非常灵活，既可以用于搅拌反应釜内的物料，又可以在蒸馏塔内进行加热或降温。
由于夹套管需要连接到其它管道或设备中，所以在夹套管的设计和配管方面也需要考虑到它的特殊性。
首先，夹套管的内径应该足够大，以确保工作介质可以流过，并且还要考虑夹套管的连接方式，以达到最大程度的安装便利和操作灵活性。
其次，在夹套管的配管设计中，需要考虑到供热或冷却介质的流量与温度，从而计算夹套管的一些主要参数，例如管径、管道长度、流量和速度等。
在通常情况下，夹套管的流量应该随着介质的流动而产生变化，以确保系统可以满足加热或冷却的需求。
此外，在夹套管的计算中，还需要考虑到介质的流动性、热传导系数等，以确保夹套管的热传导效率。
最后，在夹套管的实际应用中，还需要考虑到管道防腐、防震等问题。
在腐蚀性较强的环境中，夹套管需要使用耐腐蚀材料构造，例如不锈钢或镍合金等。
在防震方面，应根据具体情况选择合适的支架类型和固定方式，以确保夹套管的长期安全运行。
总之，在石油化工装置的夹套管配管设计方面，需要综合考虑多方面的因素，以确保夹套管在实际应用中能够达到预期的加热或冷却效果，并且长期安全稳定运行。
此外，在夹套管的实际应用中，还需要做好安装验收、设备维护等工作，以确保夹套管能够发挥最大的效益。
论石油化工装置夹套管的配管设计
论石油化工装置夹套管的配管设计摘要：石油化工装置中，夹套管是一种常用的热交换设备，用于对流体进行加热或冷却。
夹套管的配管设计对于装置的安全运行和有效性至关重要。
本文将从夹套管配管设计的基本原则、材料选择、管道连接方式、布置方式等方面进行探讨，为石油化工装置夹套管的配管设计提供参考。
关键词：石油化工；夹套管；配管设计；材料选择；管道连接一、引言二、夹套管配管设计的基本原则1. 安全性：在夹套管配管设计中，安全性是首要考虑的因素。
必须确保夹套管与主管道的连接牢固，避免因连接不牢或材料腐蚀等导致泄漏事故的发生。
2. 流体特性：在夹套管配管设计中，需要全面考虑流体的特性，选择合适的材料和连接方式，以确保流体在夹套管内的传热效果和安全运行。
4. 运行维护便利性：在夹套管配管设计中，需要考虑到维护、清洗等操作的便利性，选择合适的管道连接方式和布置方式。
在夹套管配管设计中，常见的选材包括碳钢、不锈钢、铜合金等。
不同的材料具有不同的耐蚀性、热传导性和机械性能，需要根据具体工艺要求进行选择。
1. 碳钢：碳钢具有较高的强度和刚性，耐热性较好，价格较低，是常用的夹套管配管材料。
但其耐腐蚀性较差，在对腐蚀性较强的介质加热或冷却时，需要进行防腐处理或选择其他材料。
2. 不锈钢：不锈钢具有良好的耐腐蚀性能，尤其是在对酸碱性介质加热或冷却时具有优越的性能。
但不锈钢的价格较高，需要根据具体工艺要求进行选择。
3. 铜合金：铜合金具有良好的导热性和耐腐蚀性，适用于对热导性要求较高的工艺。
但铜合金的价格较高，需要在经济性和工艺要求之间进行权衡。
四、夹套管配管设计的管道连接方式1. 焊接：焊接是夹套管配管连接中常用的连接方式，具有连接牢固、耐压性好、耐腐蚀性好等优点。
但焊接技术要求较高，需要进行焊口检测和防腐处理。
2. 螺纹连接：螺纹连接是夹套管配管连接中比较方便的一种连接方式，可以满足一定程度的密封和耐压要求。
但螺纹连接的耐腐蚀性较差，在对介质腐蚀性较强时需要进行防腐处理。
论石油化工装置夹套管的配管设计
论石油化工装置夹套管的配管设计【摘要】石油化工装置夹套管在石油化工生产中扮演着重要的角色，对于配管设计至关重要。
本文首先介绍了石油化工装置夹套管的概念，探讨了配管设计在石油化工装置中的重要性。
接着从夹套管的材质选择与管道设计、内外径计算与配管布局设计、与嵌套管的配合设计、温度与压力计算、腐蚀防护与维护保养等方面进行了详细讨论。
最后总结了石油化工装置夹套管配管设计的重要性，并展望了未来的发展趋势。
本文旨在帮助读者更好地了解石油化工装置夹套管的配管设计，并为相关领域的从业者提供参考和指导。
【关键词】石油化工装置，夹套管，配管设计，材质选择，管道设计，内外径计算，配管布局设计，嵌套管，温度计算，压力计算，腐蚀防护，维护保养，重要性，发展趋势1. 引言1.1 介绍石油化工装置夹套管的概念石油化工装置夹套管是一种常用的管道设计，在石油化工行业中起着至关重要的作用。
夹套管是指在主管道外再套一道管道，形成夹层的结构。
夹套管在石油化工装置中广泛应用，主要用于加热、冷却、蒸馏、混合等工艺过程中的热交换或流体传递。
通过夹套管，在保证原料流动的实现了对流体温度和压力的控制。
石油化工装置夹套管的设计需要充分考虑各种因素，包括材料选择、内外径计算、配管布局设计、温度与压力计算、腐蚀防护等。
只有做好这些工作，才能确保夹套管在运行过程中达到预期的效果并长期稳定运行。
在石油化工装置中，夹套管的设计不仅关乎生产效率和工艺优化，更关系到安全性和可持续发展。
对石油化工装置夹套管配管设计的重要性不可忽视。
通过本文的探讨，我们将深入研究夹套管的设计原则和技术要点，为石油化工行业的夹套管设计提供有益参考。
1.2 探讨配管设计在石油化工装置中的重要性在石油化工装置中，配管设计是至关重要的。
配管设计的好坏直接影响到整个装置的运行效率、安全性和稳定性。
在石油化工行业中，装置内部运行的液体、气体等介质需要经过配管输送到不同的工艺设备中，而夹套管作为重要的防护装置，承担着保护管道和介质安全的重要职责。
浅谈夹套管的设计
浅谈夹套管的设计摘要：夹套管是用来加热或维持流体温度的一种特殊的保温管道，它能够保持管内输送流体的流动性和温度，有效防止输送流体在输送过程中的凝结和固化，在石油化工领域中被广泛应用。
本文介绍了夹套管的特点与应用，讲述了夹套管的设计方法。
关键词：夹套管；内管；外管；伴热介质1.前言夹套管是用来加热或维持流体温度的一种特殊的保温管道，它的结构是一种双层套管结构，内管走工艺介质，外管套在内管上，之间有一定的间隙，用来走提供热量的流体，靠对流进行热交换，以维持工艺介质恒定的温度。
本文介绍了夹套管的特点与应用，讲述了夹套管的配管设计方法。
2.夹套管的特点与应用夹套管的特点是能够保持管内输送流体的流动性和温度，尤其是高粘度性流体、易凝固性流体、高熔点合成液体，能够有效防止输送的流体在输送过程中的固化和凝结。
由于夹套管的上述特点，夹套管更多的应用于高粘度、高熔点和一些对局部过热比较敏感的工艺介质。
同时夹套管还具有伴热均匀、伴热效率高、温度调节迅速、适应广泛的优点，保温效果比普通的伴热管要好，这也使得它通常运用于石油化工行业中尤其是对温度控制要求非常严格的高温场合以及工艺要求非常苛刻的场合。
3.夹套管的配管设计 3.1.夹套管的类别按伴热介质分，夹套管有热水夹套管、导热油夹套管、蒸汽夹套管等形式。
按管道的结构形式即内管和外管的连接形式可分为全夹套、部分夹套和简易夹套，又可分为内管焊缝隐蔽型和内管焊缝外露型。
全夹套是指所有管道组成件包括管道上的阀门、法兰、过滤器等均为夹套，部分夹套减少了阀门的夹套和现场焊的对焊口的夹套，简易夹套只是直管段有夹套。
3.2.夹套管的长度夹套管的长度设计由管道布置决定，但受到了内外管温度差和热膨胀差的限制。
所以在夹套管的设计中，要充分考虑热胀冷缩导致的位移，按照实际情况设计适合的长度。
通常情况下，每段套管的长度宜小于等于6 米，当存在转弯弯头时，每段宜小于等于12 米。
3.3.夹套管的管件弯头：一般夹套管的内管弯头采用曲率半径等于1.5 倍公称直径的标准长半径弯头即可，而外管弯头的设计十分重要，为了避免使用剖切型，外管弯头应可以套进内管弯头，合理设计外管弯头的曲率半径，可以方便夹套管的安装和施工。
真空夹套管的设计与应用
真空夹套管的设计与应用一、引言随着科学技术的进步和工业生产的快速发展，真空夹套管作为一种高效、节能的传热设备，在化工、石油、制药、食品等行业中得到了广泛应用。
真空夹套管通过其独特的结构设计，实现了热量的高效传递和介质的快速加热或冷却，为企业节约能源、提高生产效率提供了有力支持。
二、真空夹套管的结构特点真空夹套管主要由内管、外管以及中间的真空层构成。
内管负责输送需要加热或冷却的介质，而外管则起到保护和支持内管的作用。
中间的真空层通过抽真空技术，消除了热传导的主要路径——热对流和热传导，从而大大降低了热损失，提高了传热效率。
三、真空夹套管的设计原则1. 材料选择：根据介质性质、工作温度和压力等因素，选择合适的材料。
常见的材料有不锈钢、碳钢、铜等。
2. 结构优化：在满足传热要求的前提下，通过优化管径、壁厚等参数，降低制造成本和运行成本。
3. 真空处理：采用先进的真空抽气技术，确保真空层的真空度达到设计要求，以维持长期的传热效率。
4. 安全性能：考虑设备在运行过程中可能出现的各种情况，设计相应的安全保护措施，确保设备的安全稳定运行。
四、真空夹套管的应用领域真空夹套管因其高效、节能的特点，在多个领域得到了广泛应用。
例如，在化工行业中，用于反应器的加热和冷却；在石油行业中，用于输油管道的保温和伴热；在制药和食品行业中，用于物料的加热、冷却和干燥等。
五、真空夹套管的优势分析1. 高效传热：通过消除热损失，提高了传热效率，实现了介质的快速加热或冷却。
2. 节能环保：降低了能源消耗和废气排放，符合现代工业的绿色、可持续发展要求。
3. 灵活性强：适用于不同介质、不同温度和压力的工作环境，可根据实际需求进行定制。
4. 维护简便：结构简单、紧凑，易于安装和维护，降低了企业的运营成本。
六、真空夹套管的未来发展趋势随着科技的不断进步，真空夹套管在未来将朝着更高效、更环保、更智能的方向发展。
例如，采用新型材料和技术，进一步提高传热效率；引入智能控制系统，实现设备的远程监控和自动化管理；探索更多的应用领域，满足不断变化的市场需求。
浅谈石油化工装置夹套管的配管设计
４ 弯头 ． １ 般内管的公称 直径 总要 比外 管小 １ 档规格 。内管 弯头的曲 ～２ 率半径小于 １ Ｄ ． Ｎ时 ． ５ 可采用标准弯头
一
４２三 通 ．
一
般是根据支管的管径来确定三通选用情况 ． 夹套管的三通一般
采用剖切。剖切有纵剖和横剖 ， 可以根据实际情况进行选用。 ４ 仪表接 Ｅ － ３ ｌ 夹套管内管的管底排液 口、 管顶放空 口、 仪表管 口， 构形式分 其结 为缝隐蔽型和焊缝外露型
一
。
１夹套管的优势及用途 ．
在石油 化工生产 中． 了防止腐蚀性冷凝液 的形成 、 为 防止产 品固 化、 避免产品在低温时产生 成分的分离 ． 为了保 持高粘度产 品的流动 性． 避免工艺流体 由于低温 时产生堵塞 ． 使特 定的产品的温度保 持恒 定， 在生产工艺 上， 常常采取对工艺管道伴热的方 式设计 ， 以保障生产 操作 的正常进行 ． 维持管 内介质的温度 在一个适 当的范围 为了减 少 ３夹套管的配管设计需要注意的一些 问题 ． 管内热损失 ． 以采取补充 热量的方式 ． 可 夹套 管的方式就是补充 热量 夹套管的设计条件 ． 应符合 “ 管道索引表 ” Ｐ Ｄ的要求 ． 和 ［ 设计人 的一种方式 。 员要严格按 照《 管道柔性设计规定》 配管材料设计及选用规定》 来 和《 ， 夹套管伴热具有突 出的特点就是伴热均 匀、 伴热效率高 ． 当管道 进行夹套管的设计 内某一区域温度降低 时 ． 该区域 的局部压 力就会 下降 ． 的介 质就会 热 在夹套管长度 的设计 中． 根据实际情况选择 合适 的长度 。套管 材 补充过去 ． 同时气相热载体冷凝就会释放大量 的潜 能 因而夹套 管伴 料要与 内管相 同． 来保证 内管和套管的热膨胀一致 。但是在实 际的设 热适用范围较广 。 温度 调节也 比较迅速 ， 适合 用于工艺要求 比较 高的 计 中由于套管和 内管 的介 质不同 ． 造成介质 的温 度差较大 ． 因此应 当 场合 ， 尤其是高温场合是最佳 的选择。 但是夹套管也是有一定缺点的 ， 分别进行热应力的计算 。内管产生的热膨胀需要补偿时 ， 要采用 竹型 旦内管发生泄漏检修 比较 困难 ， 比较难发现 ， 也 制造要求也较高。 其 补偿器 ． 或者是 自然补偿 加热 、 保温作用 的热载 体一般是热媒 、 汽两种介质 。热媒具 有比热 蒸 在配管设计 中． 要尽量不要有死角或 ｕ形 管 ． 保证夹套管 内的伴 大 、 定性质好 的优点 热稳 属于非常好的热载体 ． 在高温下对应的压力 热介质能够顺 畅流通 夹套管材料的选 用及壁厚 的要求应符合管道 等 较低 ， 是投资较大， 但 需要另设温控系统 、 环泵、 循 热媒 加热炉等设备 ， 级 的规定 ， 要考虑 到工 作介质对管道 的腐蚀 ． 管壁的厚度要能 承受 最 才能提供一定流量 和温 度的热媒 ： 汽具 有取用方便 的优点 ． 是要 大 的工作压力 蒸 但 想正常使用工作温度 必须低 于 ２ ０ ０℃ ４套管 的管件选用原则 ．
浅谈夹套管的设计
浅谈夹套管的设计作者：王蕊来源：《科学与技术》2014年第05期摘要：夹套管是用来加热或维持流体温度的一种特殊的保温管道，它能够保持管内输送流体的流动性和温度，有效防止输送流体在输送过程中的凝结和固化，在石油化工领域中被广泛应用。
本文介绍了夹套管的特点与应用，讲述了夹套管的设计方法。
关键词：夹套管；内管；外管；伴热介质1. 前言夹套管是用来加热或维持流体温度的一种特殊的保温管道，它的结构是一种双层套管结构，内管走工艺介质，外管套在内管上，之间有一定的间隙，用来走提供热量的流体，靠对流进行热交换，以维持工艺介质恒定的温度。
本文介绍了夹套管的特点与应用，讲述了夹套管的配管设计方法。
2. 夹套管的特点与应用夹套管的特点是能够保持管内输送流体的流动性和温度，尤其是高粘度性流体、易凝固性流体、高熔点合成液体，能够有效防止输送的流体在输送过程中的固化和凝结。
由于夹套管的上述特点，夹套管更多的应用于高粘度、高熔点和一些对局部过热比较敏感的工艺介质。
同时夹套管还具有伴热均匀、伴热效率高、温度调节迅速、适应广泛的优点，保温效果比普通的伴热管要好，这也使得它通常运用于石油化工行业中尤其是对温度控制要求非常严格的高温场合以及工艺要求非常苛刻的场合。
3. 夹套管的配管设计3.1. 夹套管的类别按伴热介质分，夹套管有热水夹套管、导热油夹套管、蒸汽夹套管等形式。
按管道的结构形式即内管和外管的连接形式可分为全夹套、部分夹套和简易夹套，又可分为内管焊缝隐蔽型和内管焊缝外露型。
全夹套是指所有管道组成件包括管道上的阀门、法兰、过滤器等均为夹套，部分夹套减少了阀门的夹套和现场焊的对焊口的夹套，简易夹套只是直管段有夹套。
3.2.夹套管的长度夹套管的长度设计由管道布置决定，但受到了内外管温度差和热膨胀差的限制。
所以在夹套管的设计中，要充分考虑热胀冷缩导致的位移，按照实际情况设计适合的长度。
通常情况下，每段套管的长度宜小于等于6米，当存在转弯弯头时，每段宜小于等于12米。
