石灰参数指标
石灰石指标

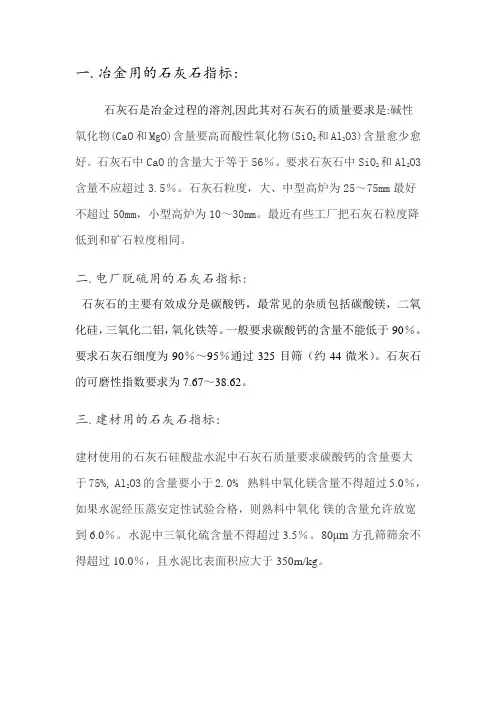

一.冶金用的石灰石指标:
石灰石是冶金过程的溶剂,因此其对石灰石的质量要求是:碱性
氧化物(CaO和MgO)含量要高而酸性氧化物(SiO2和Al2O3)含量愈少愈好。
石灰石中CaO的含量大于等于56％。
要求石灰石中SiO2和Al2O3含量不应超过3.5％。
石灰石粒度，大、中型高炉为25～75mm最好不超过50mm，小型高炉为10～30mm。
最近有些工厂把石灰石粒度降低到和矿石粒度相同。
二.电厂脱硫用的石灰石指标:
石灰石的主要有效成分是碳酸钙，最常见的杂质包括碳酸镁，二氧化硅，三氧化二铝，氧化铁等。
一般要求碳酸钙的含量不能低于90％。
要求石灰石细度为90％～95％通过325目筛（约44微米）。
石灰石的可磨性指数要求为7.67～38.62。
三.建材用的石灰石指标:
建材使用的石灰石硅酸盐水泥中石灰石质量要求碳酸钙的含量要大
于75%, Al2O3的含量要小于2.0%熟料中氧化镁含量不得超过5.0％，如果水泥经压蒸安定性试验合格，则熟料中氧化镁的含量允许放宽到6.0％。
水泥中三氧化硫含量不得超过3.5％。
80μm方孔筛筛余不得超过10.0％，且水泥比表面积应大于350m/kg。
石灰标准
生石灰质量标准标准号JC／T481-92(中国建材行业标准-建筑消石灰粉，国家建筑材料工业局批准并发布) 主题内容与适用范围:（1992年6月26日批准，1993年2月1日实施）本标准适用于以建筑生石灰为原料，经水化和加工所制得的建筑消石灰粉。
其他用途的消石灰粉也可参考使用。
1、分类:钙质消石灰粉氧化镁含量小于4％；镁质消石灰粉氧化镁含量等于大于4％到小于24％；白云石消石灰粉氧化镁含量等于大于24％到小于30％。
2、等级:建筑消石灰粉为优等品、一等品、合格品。
3、用途:优等品、一等品适用于饰面层和中间涂层；合格品用于砌筑。
4、质量技术要求:建筑消石灰粉的质量技术指标应符合：5、试验方法：化学成分和物理性能按JC／T478.1－478.2规定进行。
6、检验规则①出厂检验：建筑消石灰粉应由生产厂家的质量检验部门按批量进行出厂检验。
②批量：检验批量按生产规模划分。
180t为一批量，小于100t仍作一批量。
7、取样：从每一批量的产品中抽取10袋样品，从每袋不同位置抽取100g样品，总数量不少于1kg，混合均匀，用四分法缩取，最后取250g样品供物理试验和化学分析。
8、判定:产品技术要求均达到第4章中相应等级时，判定为该等级。
有一项技术指标低于合格品要求时，判为不合格品。
9、复验:用户对产品质量发生异议时，可进行物理指标复验。
按照前述要求取样，送交质量监督部门进行复验。
10、包装、标志、运输、储备和质量证明书：①包装及标志：建筑消石灰粉可用符合GB9774规定牛皮纸袋或符合SG213规定的塑料编织袋包装。
袋上应标明厂名、产品名称、商标、等级、净重及批量编号。
②包装重量及偏差：每袋净重分20kg和40kg两种。
每袋重量偏差值不大于0．5kg和1kg。
③运输和贮存：消石灰粉按类别、等级分别贮存，贮存期不宜过长。
消石灰粉在运输和贮存过程中要采取防水措施。
④质量证明书：每批产品出厂时，应向用户提供质量证明书。
证明书上应标明厂名、商标、产品名称、等级、试验结果、批量编号、出厂日期、本标准编号和使用说明。
石灰钙镁含量标准
石灰的钙镁含量标准因种类和用途的不同而有所差异。
根据国家标准《GB/T 14014-2016建筑石灰》和《GB/T 5573-2012无水氧化钙》的规定，生石灰被分为A、B、C三个等级，其中等级A的生石灰钙含量应≥90%，镁含量应≤1.5%；等级B的生石灰钙含量应≥85%，镁含量应≤2.5%；等级C的生石灰钙含量应≥80%，镁含量应≤4.0%。
根据国家标准《建筑石灰》(GB/T 10596-2011)，生石灰的化学指标要求钙(CaO)含量不低于60%，镁(MgO)含量不低于4%。
在某些情况下，如石灰要求为三级灰以上，则有效钙镁含量应≥70%，未消化残渣含量应≤17%，消石灰有效钙镁含量应≥55%。
对于碳酸钙石灰，其钙镁含量通常较高，一般为38%~42%。
请注意，这些标准可能因不同的地区、用途或生产工艺而有所差异。
石灰中有效氧化钙含量的测定检测标准
石灰中有效氧化钙含量的测定检测标准1. 引言在建筑材料行业中，石灰被广泛应用于建筑、矿业、冶金和化工等领域。
作为一种重要的建筑材料，石灰在建筑施工、环境保护和农业生产中都有着不可替代的作用。
而石灰中的有效氧化钙含量则是评价石灰质量的重要指标之一。
对石灰中有效氧化钙含量的测定检测标准尤为重要。
2. 有效氧化钙含量的意义和影响石灰中的有效氧化钙含量是指石灰中的活性成分，它直接关系到石灰的使用性能和质量。
有效氧化钙含量的高低会直接影响石灰的石化性能、强度和抗渗透性能。
确定石灰中有效氧化钙含量的测定检测标准对于保障石灰产品质量、促进建筑行业的发展具有重要的意义和影响。
3. 测定检测方法和标准（1）化学方法化学方法是当前测定石灰中有效氧化钙含量的常用方法之一。
在该方法中，首先将石灰与盐酸反应生成氯化钙，然后通过反应后生成的氯化钙中的氯离子来计算有效氧化钙的含量。
这种方法的优点是简单易行，适用范围广，但是在操作过程中需要较高的技术水平，且对实验条件有一定要求。
（2）物理方法物理方法是测定石灰中有效氧化钙含量的另一种常用方法。
其中，热重分析法被广泛应用于石灰中有效氧化钙含量的测定检测中。
该方法的基本原理是在一定温度范围内，将石灰样品加热至恒定质量，通过样品的质量损失来计算有效氧化钙的含量。
这种方法操作简便，结果准确，但是需要特殊设备，并且对实验条件的控制要求严格。
4. 个人观点和理解在我看来，石灰中有效氧化钙含量的测定检测标准对于石灰产品的质量控制和行业的健康发展至关重要。
当前，虽然已经有了一些相关的测定方法和标准，但是仍然存在一些问题，比如方法的标准化程度不够、操作过程中存在主观因素等。
未来在制定石灰中有效氧化钙含量的测定检测标准时，应该加强对测定方法的标准化、提高方法的操作性，以确保测定结果的准确性和可靠性。
5. 总结和回顾石灰中有效氧化钙含量的测定检测标准是评价石灰产品质量的重要依据，对于石灰产品的质量控制和行业的健康发展具有重要的意义和影响。
石灰的采购标准和检验
**三环锰硅科技**石灰的采购标准及检验方法技术部审批：2013年3月石灰的采购标准及检验一、石灰的采购标准；对于我厂所采购的石灰要符合中华人民**国黑色冶金行业标准——YB/042-2004。
具体指标如下：我公司对于石灰的采购标准如下：1摇包→电炉法生产工艺对石灰的质量要求：化学标准：按照YB/042-2004标准中普通冶金石灰二级标准执行。
物理标准：产品粒度控制在10mm~50mm之间，其中小于10mm的含量不得超过5%，生烧与过烧率总和不得大于10%。
不得混有生烧或过烧的石灰石和炭质夹质。
产品保持枯燥、不得混入外来杂物。
2三联热装法生产工艺对石灰的质量要求：化学标准：按照YB/042-2004标准中普通冶金石灰一级及以上标准执行。
物理标准：品粒度控制在10mm~50mm之间，其中小于10mm的含量不得超过5%，生烧与过烧率总和不得大于10%。
不得混有生烧或过烧的石灰石和炭质夹质。
产品保持枯燥、不得混入外来杂物。
二、石灰的检验方法；1、生石灰中有效氧化钙的测定；石灰中有效氧化钙是指游离状态的氧化钙，它不包括石灰中的碳酸钙、硅酸钙及其它钙。
石灰的优劣品质依有效氧化钙含量而定，优质石灰氧化钙含量应到达 95%。
1.1原理：有效氧化钙溶于水后生成氢氧化钙，再用酸滴定氢氧化钙，从而计算出氧化钙的含量，反响式如下：CaO+H2O=Ca(OH)2 Ca(OH)2+HCl=CaCl2+ H2O1.2试剂：0.1N酸标准溶液酚酞指示剂1.3测定方法：准确称取研磨细的试样1g左右至于烧杯中，参加刚煮沸过的蒸馏水300ml,搅匀后全部转移至1000ml的容量瓶中，将瓶加塞不时摇动，约20min后冷却，再参加新煮沸以冷却的蒸馏水至刻度。
混匀，过滤〔过滤要迅速〕，弃去最初100ml滤液，汲取50ml入锥形瓶中，以酚酞为指示剂，用0.1N酸标准溶液滴定至红色消失且30秒不再出现为终点。
计算：NV×0.028×1000CaO〔%〕=——————————×100W×50N----酸标准溶液当量浓度V----滴定时消耗酸标准溶液体积，mlW----试样量g0.028---与1ml1N酸相当的氧化钙的量g1.4考前须知：测定时，不应使氧化钙生成碳酸钙，所以要用新煮沸过尽量除去二氧化碳的蒸馏水，以免氧化钙溶于水生成的氢氧化钙与二氧化碳作用生成碳酸钙，使消耗的酸标准溶液量降低。
中药石灰 标准
中药石灰标准
中药石灰是由天然大理石板经过高温烧制而成的一种天然矿石。
主要成分是氧化钙，与水反应后形成氢氧化钙。
根据不同的用途，中药石灰有不同的标准，具体如下：
1. 外观：中药石灰呈白色或灰色，表面光滑，无杂质和气泡。
2. 化学成分：中药石灰的主要成分是氧化钙，含量一般在90%以上。
同时，中药石灰中不能含有过量的游离氧化钙和其他有害物质。
3. 物理性质：中药石灰的硬度适中，不易碎裂，具有较高的热稳定性。
同时，中药石灰的吸水率、含水率、烧失量等指标也有一定的要求。
4. 安全性：中药石灰是一种天然矿石，无毒无害，符合国家相关标准。
总之，中药石灰的标准是根据其用途和性质来确定的，不同用途的中药石灰有不同的标准。
道路养护与管理专业《石灰的技术性质》
314石灰的技术要求和技术标准1．技术要求〔1〕有效氧化钙和氧化镁含量有效Cao是指石灰中能够和水发生反响的物质，是评价石灰质量的主要指标，其含量愈多，活性愈高，质量也愈好。
有效氧化钙含量用中和滴定法测定，有效氧化镁含量用络合滴定法测定。
〔2〕生石灰产浆量和未消化残渣含量产浆量是指单位质量1g的生石灰经消化后所产石灰浆体的体积L。
石灰产浆量愈高，表示其质量越好。
〔3〕二氧化碳C02含量控制生石灰或生石灰粉中CO2的含量。
CO2含量越高，即表示未分解完全的碳酸盐含量越高，那么 CaO MgO含量相对降低，导致石灰的胶结性能的下降。
〔4〕消石灰游离水含量游离水含量是指化学结合水以外的含水量。
〔5〕细度细度与石灰的质量有密切关系,石灰越细，石灰的活性越大。
筛余百分率控制。
2．技术标准现行标准?建筑生石灰?、?建筑生石灰粉?和?建筑消石灰粉?中，按其氧化镁含量将石灰分为钙质石灰和镁质石灰两类，其分界限按表3-1的规定。
〔1〕生石灰技术标准根据氧化镁含量按表〔3-1〕分为钙质生石灰和镁质生石灰两类，然后再按有效CaOMgO含量、产浆量、未消解残渣和CO2含量等四个工程的指标分为优等品、一等品和合格品3个等级，如表3-2规定。
〔2〕生石灰粉技术标准根据氧化镁含量按表3-1分为钙质生石灰粉和镁质生石灰粉两类后，再按有效CaOMgO含量、CO2和细度等工程的指标，分为优等品、一等品和合格品三个等级，如表3-3规定。
〔3〕消石灰粉技术标准消石灰粉中氧化镁含量小于4％时称为钙质消石灰粉，氧化镁含量大于或等于4％且小于24％时称为镁质消石灰粉，氧化镁含量大于或等于24％且小于30％时称为白云石消石灰粉。
再按有效〔CaOMgO〕含量、游离水和细度等三项指标，分为优等品、一等品和合格品三个等级。
315石灰的特性1．保水性、可塑性好。
2．凝结硬化慢、强度低。
、3．耐水性差。
4．枯燥收缩大。
、316石灰的应用和储存、运输1．石灰的应用1石灰砂浆石灰砂浆主要用于地面以上局部的砌筑工程，并可用于抹面等装饰工程。
二级石灰标准
二级石灰标准石灰是一种常见的建筑材料，广泛应用于建筑、冶金、化工等领域。
为了保证石灰产品的质量，国家对石灰产品的质量标准进行了规定，其中就包括了二级石灰标准。
二级石灰标准对石灰产品的化学成分、外观质量、物理性能等方面都有具体的要求，下面我们就来详细了解一下二级石灰标准的相关内容。
首先，二级石灰标准对石灰产品的化学成分有严格的要求。
其中，活性钙含量是一个重要的指标，活性钙含量的高低直接影响着石灰产品的质量。
二级石灰标准规定了不同类型石灰产品的活性钙含量范围，确保了石灰产品的活性钙含量符合国家标准，从而保证了石灰产品的使用效果。
其次，二级石灰标准还对石灰产品的外观质量进行了具体规定。
外观质量是石灰产品质量的直观体现，对于石灰产品的外观要求可以直接反映出生产工艺的先进程度和产品质量的稳定性。
因此，二级石灰标准对于石灰产品的外观质量包括颜色、结块、杂质等方面都有详细的规定，确保了石灰产品外观质量的稳定和统一。
此外，二级石灰标准还对石灰产品的物理性能进行了要求。
石灰产品的物理性能直接关系到其在使用过程中的稳定性和可靠性，因此，二级石灰标准对于石灰产品的吸水率、细度、筛余等方面都有具体的规定，确保了石灰产品在物理性能上符合国家标准，能够满足不同领域的使用需求。
总的来说，二级石灰标准是对石灰产品质量的具体要求，涵盖了化学成分、外观质量、物理性能等多个方面。
遵循二级石灰标准，可以保证生产出符合国家标准的石灰产品，提高产品质量，满足市场需求，促进行业健康发展。
因此，生产企业应当严格遵循二级石灰标准，加强质量管理，提升技术水平，不断改进生产工艺，确保生产出高质量的石灰产品，为国家建设和工业发展做出更大的贡献。
石灰的质量要求
石灰的质量要求石灰是一种重要的建筑材料，广泛应用于建筑行业中。
它具有多种功能和用途，因此对石灰的质量要求也非常高。
本文将从石灰的主要质量指标、质量要求以及质量控制措施等方面进行详细介绍。
一、石灰的主要质量指标石灰的主要质量指标包括外观、化学成分、容重、吸水性、活性氧化钙含量等。
外观应无明显的杂质和结块，呈白色或微黄色；化学成分应满足国家标准规定的要求，主要包括氧化钙和氧化镁的含量；容重是指单位体积石灰的质量，应符合设计要求；吸水性是指石灰在一定时间内吸水量的指标，也是评价石灰品质的重要参数；活性氧化钙含量是指石灰中可与水发生反应的氧化钙含量，也是衡量石灰活性的重要指标。
1. 外观要求：石灰的外观应无明显的杂质和结块，呈白色或微黄色。
2. 化学成分要求：石灰的化学成分应满足国家标准规定的要求，氧化钙和氧化镁的含量应在合理范围内。
3. 容重要求：石灰的容重应符合设计要求，一般要求在1.1~1.4g/cm³之间。
4. 吸水性要求：石灰的吸水性应符合设计要求，一般要求在35%~50%之间。
5. 活性氧化钙含量要求：石灰的活性氧化钙含量应符合国家标准规定的要求，一般要求在60%以上。
三、石灰的质量控制措施1. 原材料控制：石灰的原材料应选用优质石灰石，避免含有过多的杂质和有害物质。
2. 生产过程控制：石灰的生产过程中要控制石灰石的煅烧温度和时间，以保证石灰的质量稳定。
3. 检测控制：石灰生产过程中要进行定期的质量检测，对石灰的外观、化学成分、容重、吸水性、活性氧化钙含量等指标进行检测，确保石灰的质量符合要求。
4. 包装和储存控制：石灰的包装和储存要符合相关标准，避免受潮、受污染等问题，保证石灰的质量稳定。
四、石灰质量控制的意义石灰质量的好坏直接影响到建筑材料的性能和使用寿命。
如果石灰质量不合格，会导致建筑物的强度、耐久性、防水性等方面存在问题，从而影响建筑物的安全和使用效果。
因此，对石灰的质量进行严格控制是非常重要的。
石灰的技术指标范文
石灰的技术指标范文石灰是一种常用于建筑、农业和环境工程等领域的重要材料。
它具有广泛的应用和丰富的技术指标。
在本文中，我们将详细介绍石灰的技术指标，包括物理性质、化学性质、工艺性质和质量标准等方面。
物理性质是石灰的一项重要技术指标。
石灰通常以粉末或颗粒的形式存在。
其粒径一般在0.1mm-2mm之间，可根据具体需要进行细分或粗化。
石灰粉末的表面积较大，具有较高的活性；而石灰颗粒则适用于一些需要较长反应时间或较高强度要求的工程。
化学性质是石灰的另一个重要技术指标。
石灰主要由氧化钙（CaO）和氢氧化钙（Ca(OH)2）组成。
石灰通常是一种白色无定形固体，其可溶于水产生氢氧化钙溶液（石灰水）。
在水中，石灰发生水解反应产生热量，会逐渐转化为氢氧化钙，这是其一种重要的化学性质。
此外，石灰还具有化学稳定性和耐久性等特点，能够长期保持其化学性能。
工艺性质也是石灰的重要技术指标之一、首先，石灰具有较高的烧结温度，一般需要在1200℃以上进行煅烧才能得到高质量的产品。
其次，石灰的煅烧过程是一个具有一定复杂度的化学反应过程，石灰石（碳酸钙）通过加热分解成为氧化钙和二氧化碳。
此外，石灰还可以通过湿法反应制备而成，在此过程中，石灰石与水反应生成氢氧化钙，并通过煅烧将其转化为氧化钙。
这些工艺性质的研究将有助于优化制备石灰的方法和提高产品质量。
石灰的质量标准也是石灰技术指标的重要组成部分。
在国内外，都有相应的标准对石灰的质量进行规范。
例如，中国国家标准《石灰GB/T917-2024》规定了石灰的物理性质、化学性质、工艺性质和质量标准等方面的要求。
此外，国际上也有一些相关标准，如美国标准《ASTM C911-18 Standard Specification for Quicklime, Hydrated Lime, and Limestone for Selected Chemical and Industrial Uses》等。
石灰的采购标准及检验
石家庄三环锰硅科技有限公司石灰的采购标准及检验方法编制：技术部审批：2013年3月石灰的采购标准及检验一、石灰的采购标准；对于我厂所采购的石灰要符合中华人民共和国黑色冶金行业标准——YB/042-2004。
具体指标如下：类别品级CaO% MgO% SiO2% S% 灼减% 活性度，4mol/mL40±1℃，10min普通冶金石灰特级一级二级三级四级≥92.0≥90.0≥88.0≥85.0≥80.0<5.0≤1.5≤2.0≤2.5≤3.5≤5.0≤0.020≤0.030≤0.050≤0.100≤0.100≤2≤4≤5≤7≤9≥360≥320≥280≥250≥180我公司对于石灰的采购标准如下：1摇包→电炉法生产工艺对石灰的质量要求：化学标准：按照YB/042-2004标准中普通冶金石灰二级标准执行。
物理标准：产品粒度控制在10mm~50mm之间，其中小于10mm 的含量不得超过5%，生烧与过烧率总和不得大于10%。
不得混有生烧或过烧的石灰石和炭质夹质。
产品保持干燥、不得混入外来杂物。
2三联热装法生产工艺对石灰的质量要求：化学标准：按照YB/042-2004标准中普通冶金石灰一级及以上标准执行。
物理标准：品粒度控制在10mm~50mm之间，其中小于10mm 的含量不得超过5%，生烧与过烧率总和不得大于10%。
不得混有生烧或过烧的石灰石和炭质夹质。
产品保持干燥、不得混入外来杂物。
二、石灰的检验方法；1、生石灰中有效氧化钙的测定；石灰中有效氧化钙是指游离状态的氧化钙，它不包括石灰中的碳酸钙、硅酸钙及其它钙。
石灰的优劣品质依有效氧化钙含量而定，优质石灰氧化钙含量应达到95%。
1.1原理：有效氧化钙溶于水后生成氢氧化钙，再用酸滴定氢氧化钙，从而计算出氧化钙的含量，反应式如下：CaO+H2O=Ca(OH)2 Ca(OH)2+HCl=CaCl2+ H2O1.2试剂：0.1N酸标准溶液酚酞指示剂1.3测定方法：准确称取研磨细的试样1g左右至于烧杯中，加入刚煮沸过的蒸馏水300ml,搅匀后全部转移至1000ml的容量瓶中，将瓶加塞不时摇动，约20min后冷却，再加入新煮沸以冷却的蒸馏水至刻度。
石灰活性度
石灰活性度一、活性石灰标准活性石灰二、活性石灰介绍石灰的活性度取决于它的组织结构，石灰的组织结构与煅烧温度和煅烧时间密切相关。
影响石灰活性度的组织结构包括体积密度、气孔率、比表面积和CaO矿物的晶粒尺寸。
晶粒越小，比表面积越大，气孔率越高，石灰活性就越高，化学反应能力就越强。
目前石灰活性度平均值一般可以超过300 ml/4N-HCl，石灰的活性度是指它在熔渣中与其它物质的反应能力。
用石灰在熔渣中的熔化速度来表示。
通常用石灰与水的反应速度表示。
表征生石灰水化反应速度的一个指标，即在一定时间内，以中和生石灰消化时产生的Ca（OH）2所消耗的4mol／L盐酸的毫升数表示。
三、石灰活性度酸碱滴定法具体方法：称取粒度为1—5mm的试样25．0g，量取稍高于40±1度的水lO00mL，倒人 200OmL的大烧杯中。
开动搅拌仪（转速250-300r/min），用温度计测量水温。
待水温降到40±1度时，加酚酞指示剂溶液（酚酞指示剂的浓度为10g/L）l0滴，将试样一次倒入水中消化并开始计算时间。
当消化开始呈红色时，用4N 的盐酸滴定，直至红色消失。
如又出现红色，则继续滴人盐酸，直至混合液中红色再消失。
记录第l0分钟时盐酸消耗的毫升数。
测定结果计算活性度(％)=2*T·V，式中：V—消耗的盐酸体积，mL。
T—盐酸的滴定系数。
盐酸滴定系数的确定如下：称取2．0000g无水碳酸钠于300mL的锥形瓶中，加50mL煮沸的蒸馏水溶解，流水冷却，加3滴0．1％溴甲酚绿(1.0g/l)，用4N的盐酸滴定至黄色，在电热板上加热，煮沸3分钟，取下，继续滴定至稳定的亮黄色为终点。
记录消耗的毫升数。
T=2m/（105.99*4V*1000）式中：T—盐酸的滴定系数；m—无水碳酸钠的质量，g；V—消耗盐酸的体积，mL；105．99——无水碳酸钠的分子量，g／mol。
石灰的技术指标(GB1594—79)
类别
指标
项目
钙质生石灰
镁质生石灰
钙质消石灰
镁质消石灰
等级
Ⅰ
ⅡБайду номын сангаас
Ⅲ
Ⅰ
Ⅱ
Ⅲ
Ⅰ
Ⅱ
Ⅲ
Ⅰ
Ⅱ
Ⅲ
有效钙加氧化镁含量（%）不小于
85
80
70
80
75
65
65
60
55
60
55
50
未消化残渣含量5mm圆孔筛的筛余（%）不小于
7
11
17
10
14
20
含水量（%）不小于
4
4
4
4
4
4
细
度
0.71mm方孔筛的筛余（%）不大于
0
1
1
0
1
1
0.125mm方孔筛的累计筛余（%）不大于
13
20
—
13
20
—
钙镁石灰的分类界限，氧化镁含量（%）
≤5
＞5
≤4
＞4
注：硅、铝、镁氧化物含量之和大于5%的生石灰，有效钙加氧化镁含量指标： 等≥5%、 等≥5%、 等≥5%、未消化残渣含量指标与镁质生石灰指标相同。
石灰的技术指标gb159479表11钙质生石灰镁质生石灰钙质消石灰镁质消石灰等级类别指标项目有效钙加氧化镁含量不小于858070807565656055605550未消化残渣含量5mm圆孔筛的筛余不小于71117101420含水量不小于444444071mm方孔筛的筛余不大于细011011度0125mm方孔筛的累计筛余不大于13201320钙镁石灰的分类界限氧化镁含量5544注
石灰质量要求
（1）炼钢用石灰质量标准
指标
等级
化学成分（%）
CaO
MgO
SiO2
S
P
备注
铁水脱硫用石灰
≥90
≤5
≤2.0
≤0.03
≤0.01
钝化
转炉用石灰
一级品
≥0
---
二级品
≥90
≤2.0
≤0.030
≤0.010
精炼用石灰
一级品
≥92
≤1.5
≤0.020
≤0.010
---
二级品
≥90
≤2.0
≤0.030
≤0.010
续表
指标
等级
灼减（%）
活性度4N,
40±1℃,10min
粒度（mm）
铁水脱硫用石灰
≤2.0
≥360
0.5～1.5
转炉用石灰
一级品
≤4.0
≥360
20～50
二级品
≤4.0
≥360
精炼用石灰
一级品
≤4.0
≥360
10～30
二级品
≤4.0
≥360
（2）铁水脱硫用萤石粉标准
1、转炉用石灰一级品430元/吨，到山钢运费100元/吨。
2、转炉用石灰二级品410元/吨，到山钢运费100元/吨。
3、铁水脱硫用萤石粉1960元/吨，到山钢运费40元/吨。
指标等级
化学成分（%）
水分
粒度
（mm）
CaF2
SiO2
S
P
铁水脱硫用萤石粉
≥85
≤5.0
≤0.1
≤0.06
≤1.0
0.5～1.5
石灰参数指标范文
石灰参数指标范文石灰是一种常见的无机物质，广泛应用于农业、建筑和环境领域。
石灰的性质和效果主要由其参数指标决定。
本文将介绍石灰的一些重要参数指标。
1.钙含量：钙是石灰的主要成分，也是植物和动物体内必需的元素之一、石灰的钙含量直接影响其施用效果。
较高的钙含量可以提供更多的营养供给，促进植物和动物的生长和发育。
2.酸度：石灰的酸度是指其溶液中氢离子浓度的大小，用pH值来表示。
酸度越高，石灰越容易与酸反应，释放出钙离子。
酸度可以影响石灰的溶解速度和反应性能。
3.中和力：石灰能够与酸反应中和酸性物质。
中和力是指石灰与酸反应时所需要的量。
中和力越高，石灰可以中和更多的酸，改善土壤或水体的酸碱性。
4.可溶性：石灰的可溶性是指其在水中的溶解程度。
可溶性越高，石灰越容易溶解在水中，释放出钙离子。
可溶性是影响石灰肥效的重要因素，也是决定其使用范围和方式的一个参数。
5.颗粒度：石灰的颗粒度反映了其颗粒大小和分布的均匀程度。
颗粒度越细，其比表面积越大，可以提高其与土壤或水体的接触面积，增加石灰的反应速度和利用效率。
6.含杂质：石灰在生产和储存过程中可能会含有一些杂质，如铁、镁、铝等。
这些杂质的含量和性质会影响石灰的质量和应用效果。
对一些特定的应用领域，如农业或建筑，含杂质的限制要求可能会有所不同。
7.耐久性：石灰的耐久性是指其在环境中的稳定性和持久性。
石灰的耐久性可以影响其应用效果的持续时间和作用深度。
耐久性强的石灰可以提供长期的保护和修复效果。
总之，石灰的参数指标直接影响其质量和应用效果。
选择适合的石灰品种和参数是实现预期效果的重要前提。
因此，了解和掌握石灰的参数指标将有助于更好地使用和应用石灰。
