省煤器输灰系统简要技术规范
锅炉输灰系统运行规程
![锅炉输灰系统运行规程](https://img.taocdn.com/s3/m/e23f10d8cf84b9d528ea7abf.png)
输灰系统运行规程输灰系统设备规范二、输灰系统运行1.运行前的检查(1)气源压力正常。
(2)各部位螺丝紧固,连接部位牢固。
(3)各气动阀、手动阀开关位置正确,开关灵活,无卡涩漏气、漏灰现象。
(4)仓泵、输灰管无堵灰现象。
(5)控制系统正常,系统“投入/退出”按钮在“投入”位置。
(6)灰库球阀开关正确,除尘器正常,脉冲吹堵正常。
2.输灰操作(1)手动输灰操作a、将现场控柜内“手动/自动”旋钮,旋到“手动”位置。
b、按“加压”,待压力升至0.2Mpa时,按“防堵”和“输送”C、持仓泵内灰输送完,压力降至接近0时,按“停止”按钮。
d.按“下料”,等料位报警或到设定时间后,重复以上操作。
(2)自动输灰操作a、就地控制柜“自动/手动”旋钮在“自动”位置。
b、将控制室总控制柜仓泵“退出/投人”旋钮,旋至“投入”位置,仓泵就会自动输灰。
在输灰前,仓泵会先空送一次,然后再下料输灰。
(3)输灰注意事项a、仓泵在输灰前,气源压力不应低于0.5Mpa。
b、仓泵进气压力(经减压阀后)不应低于0.25Mpa。
C、仓泵加压,输送压力为0.15Mpa。
d、输送结束压力为0.05Mpa。
e、超压压力(堵塞压力)为0.45Mpa,当灰颗粒较大,较难输送时,此压力可适当提高。
f、输灰前应保证灰库电源正常,从而保证灰库球阀在正确位置。
3.灰库湿放灰操作(1)手动操作a、将控制柜湿放灰“手动/自动”旋钮旋到“手动”位置。
b.开启搅拌机电机。
c、开启湿灰卸料器加料。
d、开启气动水阀加水。
e、下料完后,关闭湿灰卸料器,停止加料。
f、关闭气动水阀,停止加水。
g、待全部物料下完后,停止电机运行。
(2)自动操作a、将控制旋钮旋至“自动位置”。
b、开启搅拌机后,系统会自动开启湿灰卸料器和气动水阀。
C、按湿灰卸料器“停”后,系统会自动关闭气动水阀,延时一段时间后停搅拌机电机。
4.灰库干放灰操作(1)手动操作a、待拉干灰的罐车停在正确位置后,将控制旋钮旋至“手动”位置。
省煤器输灰系统简要技术规范.

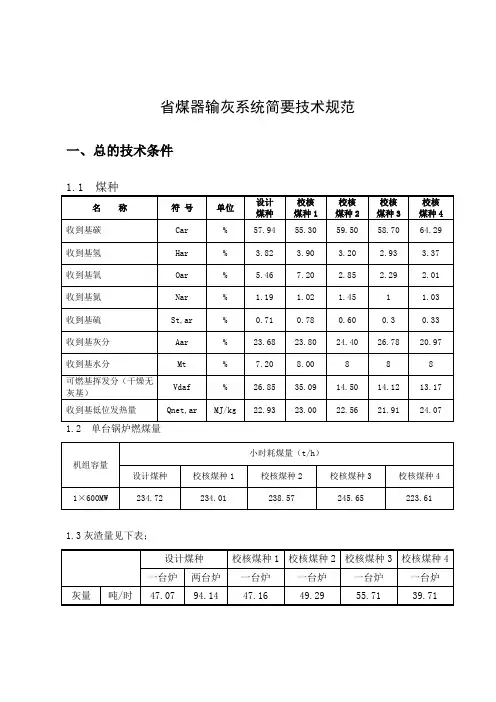

![省煤器输灰系统简要技术规范.](https://img.taocdn.com/s3/m/d35162cb26fff705cc170a88.png)
省煤器输灰系统简要技术规范一、总的技术条件1.3灰渣量见下表;飞灰真实密度按 2000~2200kg/m3考虑;飞灰堆积密度在容积计算中按 750 kg/m3考虑,在载荷计算时按 1400kg/m3考虑;锅炉总灰量按120t/h考虑,省煤器灰量按总灰渣量5%考虑;在MCR(最大连续出力)一台炉省煤器灰量: 6 t/h。
二、设计和结构规范2.1总则2.1.1每台机组锅炉有4只省煤器灰斗,设两套独立的仓泵气力除灰系统,每两个灰斗通过三通裤衩管共用一套输灰系统,仓泵收集的飞灰通过管道直接输送至电除尘入口烟道,从省煤器灰斗至电除尘入口烟道的距离约60m,灰管布置由业主确认。
为减轻输灰管道磨损,输灰管道材质推荐选用陶瓷管或高耐磨合金材料,为避免灰斗堵灰,灰斗下部管道应布置捅灰孔。
2.1.2确定和推荐输灰系统安全、合理的运行周期、每次运行时间以及详细程控方案和PID图由设备供应商提供。
省煤器区域系统控制方式为时间控制。
2.1.3阀门执行机构均采用气动执行机构;所有气动阀门都有全开和全闭两种位置反馈信号。
2.1.4设计阶段应充分考虑输灰管路的防堵和吹堵措施,尤其考虑弯头处堵灰的吹扫措施。
2.1.5 删除。
2.1.6在每只省煤器灰斗、灰斗出口短管上安装温度测点,以便监视出灰系统的运行情况。
2.2压力输送系统2.2.1该气力除灰系统能连续或能间断地从省煤器灰斗卸灰,系统能完全自动和顺序控制。
并能使运行者根据工况变化而变换运行方式。
2.2.2输灰器,省煤器每两个灰斗共用一套输灰器。
仓泵具有足够的容积尽量减少阀门动作时间。
其出力必须和气力输送系统要求的出力相适应,并保证在工作温度下安全可靠的工作。
仓泵必须固定在省煤器下部平台上,在每个仓泵上方落灰管上设膨胀节,充分吸收灰斗热位移的膨胀量。
输灰器配备装灰、输灰过程所必须的装置,如进出口阀门、平衡阀、排气阀、气化组件等。
平衡容器内压力的排气管接至集灰斗上方足够高的地方,以防止灰倒流。
省煤器输灰 论文
![省煤器输灰 论文](https://img.taocdn.com/s3/m/10729b353968011ca300914e.png)
省煤器输灰系统改造的方案吉林长春摘要:某电厂输灰系统省煤器输灰系统与一电场共用一条管路送至灰库。
省煤器由于浓度稳定器堵塞等问题引起输灰管道堵以致无法投运,引起空预器磨损与堵塞等安全问题。
将省煤器输灰系统改造,通过双插板阀代替水冷圆顶阀,输灰管道采用双套管管道,接入电除尘入口烟道处输灰。
保证输灰畅通并减少空预器磨损与堵塞。
关键词:空预器,烟气阻力,省煤器,气力出灰一、绪论某电厂2*600MW机组省煤器输灰系统采用压缩空气浓相输送方式,由卸料圆顶阀、仓泵、输送管路、补气阀等组成。
从省煤器灰斗下方,收集飞灰中的大颗粒,在输灰程控系统的控制下,各仓泵依次落灰后,统一输送至一电场输灰管线。
目前,该系统无法正常运行,主要原因有:1、系统大量采用浓度稳定器进行补气(2米一个),浓度稳定器因质量、磨损问题,易失去逆止作用,导致输灰管线中的灰大量返回压缩空气管路中,导致压缩空气管路堵塞,在失去该路压缩空气后,无法完成正常输送。
2、原系统采用水冷式圆顶阀,为保证严密,圆顶阀采用充气方式密封,为保证密封圈及球顶不被高温热灰烫坏,球顶采用闭式水冷却。
省煤器灰斗作为该段烟道的最低点,施工遗留杂物及受热面上磨损脱落部件(如焊条、固定件等)易卡在圆顶阀中,从而引起圆顶阀无法关严。
此时,可导致密封圈及球顶的磨损,在磨穿冷却水路时,可导致闭式水进入灰斗,并很快引起灰斗中的积灰板结,灰斗重量增加,影响灰斗的安全。
3、圆顶阀中的水路与气路相距极短,一旦联通,因压缩空气压力高于闭式水回水压力,将导致闭式水中含气。
闭式水含气将引起发电机氢冷却器发生气堵,从而导致氢气温度升高,危及发电机安全。
另,闭式水含气将导致换热效率降低,影响各用户的冷却效果(如空压机、风机油站等)。
4、输送距离长,与一电场输灰管路冲突,输送时易导致一电场输送中断。
目前由于浓度稳定器频繁堵塞,省煤器输灰现无法正常投运,该种运行方式对空预器系统的堵塞及换热原件换热效果均产生了负面作用。
先导柱塞式输灰与正压浓相气力输灰系统运行对比分析李家丰

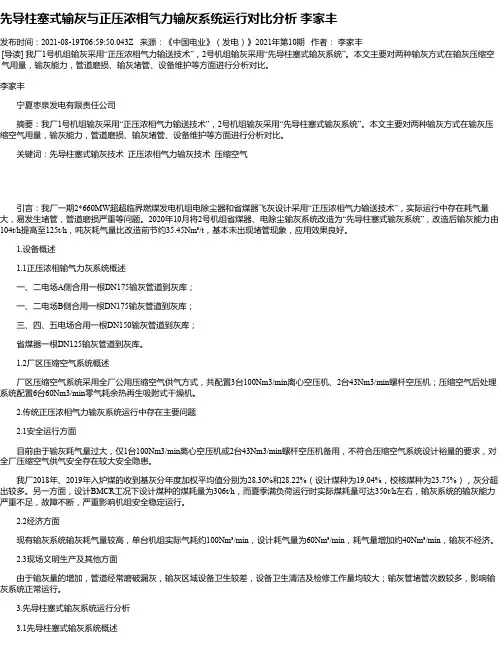

![先导柱塞式输灰与正压浓相气力输灰系统运行对比分析李家丰](https://img.taocdn.com/s3/m/ec51624b854769eae009581b6bd97f192279bf9b.png)
先导柱塞式输灰与正压浓相气力输灰系统运行对比分析李家丰发布时间:2021-08-19T06:59:50.043Z 来源:《中国电业》(发电)》2021年第10期作者:李家丰[导读] 我厂1号机组输灰采用“正压浓相气力输送技术”,2号机组输灰采用“先导柱塞式输灰系统”。
本文主要对两种输灰方式在输灰压缩空气用量,输灰能力,管道磨损、输灰堵管、设备维护等方面进行分析对比。
李家丰宁夏枣泉发电有限责任公司摘要:我厂1号机组输灰采用“正压浓相气力输送技术”,2号机组输灰采用“先导柱塞式输灰系统”。
本文主要对两种输灰方式在输灰压缩空气用量,输灰能力,管道磨损、输灰堵管、设备维护等方面进行分析对比。
关键词:先导柱塞式输灰技术正压浓相气力输灰技术压缩空气引言:我厂一期2*660MW超超临界燃煤发电机组电除尘器和省煤器飞灰设计采用“正压浓相气力输送技术”,实际运行中存在耗气量大,易发生堵管,管道磨损严重等问题。
2020年10月将2号机组省煤器、电除尘输灰系统改造为“先导柱塞式输灰系统”,改造后输灰能力由104t/h提高至125t/h,吨灰耗气量比改造前节约35.45Nm³/t,基本未出现堵管现象,应用效果良好。
1.设备概述1.1正压浓相输气力灰系统概述一、二电场A侧合用一根DN175输灰管道到灰库;一、二电场B侧合用一根DN175输灰管道到灰库;三、四、五电场合用一根DN150输灰管道到灰库;省煤器一根DN125输灰管道到灰库。
1.2厂区压缩空气系统概述厂区压缩空气系统采用全厂公用压缩空气供气方式,共配置3台100Nm3/min离心空压机、2台43Nm3/min螺杆空压机;压缩空气后处理系统配置6台60Nm3/min零气耗余热再生吸附式干燥机。
2.传统正压浓相气力输灰系统运行中存在主要问题 2.1安全运行方面目前由于输灰耗气量过大,仅1台100Nm3/min离心空压机或2台43Nm3/min螺杆空压机备用,不符合压缩空气系统设计裕量的要求,对全厂压缩空气供气安全存在较大安全隐患。
机组省煤器灰斗新增输灰系统的排堵装置施工方案
![机组省煤器灰斗新增输灰系统的排堵装置施工方案](https://img.taocdn.com/s3/m/fb5628abde80d4d8d15a4faa.png)
施工技术方案报审表工程名称:中电投新疆能源化工乌苏热电(2×330MW)机组烟气脱硝改造工程编号:YDHB—4020H—JW001中电投新疆能源化工乌苏热电(2×330MW)机组烟气脱硝改造工程1#机组省煤器灰斗新增输灰系统排堵装置施工方案批准:年月日审核:年月日编制:年月日中电投远达环保工程有限公司年月日1 编制依据1.1合同、设计单位提供的有关资料,乌苏脱硝施工图。
1.2有关规范、标准:《电力建设施工质量验收及评定规程》第8部分加工配制篇DL/T5210.82009《火力发电厂焊接技术规程》DL/T869—2012《电力建设施工质量验收及评定规程》第2部分,锅炉部分DL/T5210.2-2009《电力建设施工质量验收及评定规程》第7部分,焊接DL/T5210.7-2010《电力建设安全健康与环境管理工作规定》《电力建设安施工技术规范》第2部分锅炉机组DL/5190.2-2012《电力建设安全工作规程》(火力发电厂部分)DL5009·1—2002《安装施工组织设计》2 工程概况及主要工程量2.1工程概况#1机组省煤器灰斗新增输灰系统的排堵装置管道,管径为DN50无缝钢管,接口位置在20米输灰管道上方8.6米省煤器灰斗里。
3 参加施工作业人员的资格和要求3.1 所有参加管道接口安装作业的人员均需通过三级安全教育。
3.2 焊工必须具有焊接资质。
4 施工作业所需工器具的规格及等级和配备及劳动力配备4.1施工作业所需工器具的规格及等级4.2劳动力安排如下表所示:劳动力计划表注:焊工必须有焊工合格证。
起重、操作工必须具有起重、司索证。
电工、钳工等工种必须具备相应的合格证书。
5 施工准备5.1技术准备1、了解现场,熟悉拆除物周围环对境,周边各类设施(设备、管线)的分部状况。
2、施工前,要认真检查影响安全施工的各种设备的保护工作是否完毕,确认安全后方可施工。
3、疏通运输道路,接通施工中临时电源。
输煤系统技术规范书

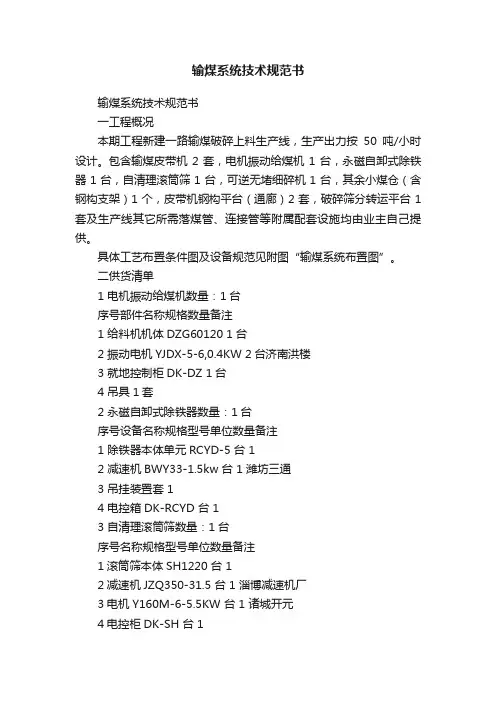

![输煤系统技术规范书](https://img.taocdn.com/s3/m/7338dead85868762caaedd3383c4bb4cf7ecb736.png)
输煤系统技术规范书输煤系统技术规范书一工程概况本期工程新建一路输煤破碎上料生产线,生产出力按50吨/小时设计。
包含输煤皮带机2套,电机振动给煤机1台,永磁自卸式除铁器1台,自清理滚筒筛1台,可逆无堵细碎机1台,其余小煤仓(含钢构支架)1个,皮带机钢构平台(通廊)2套,破碎筛分转运平台1套及生产线其它所需落煤管、连接管等附属配套设施均由业主自己提供。
具体工艺布置条件图及设备规范见附图“输煤系统布置图”。
二供货清单1 电机振动给煤机数量:1台序号部件名称规格数量备注1 给料机机体DZG60120 1台2 振动电机YJDX-5-6,0.4KW 2台济南洪楼3 就地控制柜DK-DZ 1台4 吊具1套2 永磁自卸式除铁器数量:1台序号设备名称规格型号单位数量备注1 除铁器本体单元RCYD-5 台 12 减速机BWY33-1.5kw 台 1 潍坊三通3 吊挂装置套 14 电控箱DK-RCYD 台 13 自清理滚筒筛数量:1台序号名称规格型号单位数量备注1滚筒筛本体SH1220 台 12减速机JZQ350-31.5 台 1 淄博减速机厂3电机Y160M-6-5.5KW 台 1 诸城开元4电控柜DK-SH 台 15 地脚螺栓套 14 可逆无堵细碎机数量:1台5 1#带式输送机数量:1台序号代号(图号) 名称规格数量备注1 TD1J2-207 螺旋拉紧装置尾架 H=600S=500 b=16.4° 12 TD1J1-309 矩形传动滚筒头架 H=900D=500 b=16.4°13 TD1D1 螺旋拉紧装置 D=400 S=500 14 TD1J7-1 中间架 L=6000 45 TD1J7-2 中间架 L=5876 1 6 TD1J8-2 标准支腿 H1=580 II 型 57 TD1J8-1 标准支腿 H1=580 I 型 48 TD1J8-3 高式支腿 H1=1125 19 TD1B2 改向滚筒 D=400 1 10 TD1B1 改向滚筒 D=320 1 11 TD1C1 槽形托辊 D=89 槽角30度 21 12 TD1C9 缓冲托辊 D=89 槽角30度 3 13 TD1C4 槽形调心托辊 D=89 槽角30度 214 TD1C3 平行下托辊 D=89 8 15 TD1C6 下调心托辊 D=89 116 TD1J11-1 头部护罩 1 17 TD1J13-1 头部漏斗 1 18 TD1J12-3 导料槽 L=1500 后段 1 19 TD1J12-1 导料槽 L=1500 前段 120 TD1E0 空段清扫器 1 21 TD1E3 头部清扫器 1 22 彩钢瓦防雨罩 30米 23 JPK1S 两级跑偏开关 4 沈阳通用 24JLK3S-100双向拉绳开关 2 沈阳通用序号名称型号数量备注 1 破碎机本体 PCXK0808 1台 2 电机及底座 Y315L2-6-132KW1台诸城开元 3 液压开启装置 YZ-50 1套山东金顺4 就地控制柜 DK-PCXK1台 5地脚螺栓1套25 Φ6 覆塑钢丝绳70米沈阳通用26 DTYII-75-125-50-50 电动滚筒 N=7.5kW 1 淄博电辊27 EP-200 聚酯帆布带 B500(4.5+4+1.5) 65米潍坊胜泰28 DK-4P7.5 就地控制柜 16 2#带式输送机数量:1台序号代号(图号) 名称规格数量备注1 TD1J4-2 垂直拉紧尾架H=600 b=16.9° 12 TD1J1-309 矩形传动滚筒头架 H=900D=500 b=0°13 TD1J7-1 中间架 L=6000 74 TD1J7-2 中间架 L=3491 25 TD1J7-2 中间架 L=837 16 TD1J8-1 标准支腿 H1=580 I型87 TD1J8-2 标准支腿 H1=580 II型88 TD1J8-3 高式支腿 H1=1140 19 TD1J5 垂直拉紧装置支架 H=6636 110 TD1D23 垂直重锤拉紧装置 111 TD1D5 重锤吊架 112 TD1D-1 重锤块 613 TD1B2 改向滚筒 D=400 214 TD1B1 改向滚筒 D=320 315 TD1C1 槽形托辊 D=89 槽角30度3616 TD1C4 槽形调心托辊 D=89 槽角30度 417 TD1C9 缓冲托辊 D=89 槽角30度 318 TD1C3 平行下托辊 D=89 1319 TD1C6 下调心托辊 D=89 220 TD1J11-1 头部护罩 121 TD1J13-1 头部漏斗 122 TD1J12-3 导料槽 L=1500 后段 123 TD1J12-2 导料槽 L=1500 中段 124 TD1J12-1 导料槽 L=1500 前段 125 TD1E0 空段清扫器 126 TD1E3 头部清扫器 127 彩钢瓦防雨罩50米28 JPK1S 两级跑偏开关 4 沈阳通用29 JLK3S-100 双向拉绳开关 2 沈阳通用30 Φ6 覆塑钢丝绳100米沈阳通用31 EP-200 聚酯帆布带 B500(4.5+4+1.5) 106米潍坊胜泰32 DTYII-110-125-50-50 电动滚筒 N=11kW 1 淄博电辊33 DK-4P11 就地控制柜 17 备品备件序号名称规格及型号数量备注1 槽形托辊?89*190 52 槽形缓冲托辊?89*190 33 平行下托辊?89*600 34 锤头 5三质量保证1质保期一年。
某热电厂300MW机组输灰系统简介
![某热电厂300MW机组输灰系统简介](https://img.taocdn.com/s3/m/20dc77d06c85ec3a86c2c5ce.png)
某热电厂300MW机组输灰系统简介发表时间:2020-12-29T07:48:01.166Z 来源:《中国科技人才》2020年第24期作者:范慧[导读] 某热电厂(2×300MW)机组除灰系统采用正压浓相气力除灰输送系统采用二套双机热备的可编程控制器进行数据采集和系统控制,1号控制系统控制1号机组除灰、除渣及灰库设备;2号控制系统控制2号机组除灰、除渣设备。
输灰程控系统设在灰硫程控楼的集中控制室,并可在全厂辅控网内监视。
大唐陕西发电有限公司渭河热电厂陕西西安 712085摘要:某热电厂(2×300MW)机组采用正压浓相气力输灰方式进行输送干灰至灰库,本文主要介绍该厂输灰系统的组成,操作控制软件安装过程。
关键词:300MW机组;输灰;程控;软件安装0 引言某热电厂(2×300MW)机组除灰系统采用正压浓相气力除灰输送系统采用二套双机热备的可编程控制器进行数据采集和系统控制,1号控制系统控制1号机组除灰、除渣及灰库设备;2号控制系统控制2号机组除灰、除渣设备。
输灰程控系统设在灰硫程控楼的集中控制室,并可在全厂辅控网内监视。
1输灰系统概述输灰系统是以单元方式循环运行,包含有省煤器、一电场、二电场、三电场、四电场共五个电场,设二根输灰主管,每个电场设四个仓泵,省煤器、一电场共用一条输灰母管。
二电场、三电场、四电场共用一条输灰母管。
除渣工艺系统主要由干式排渣机、碎渣机、给料机、斗提机,关断门、液压系统等设备组成。
干灰库共设3座,1号灰库为原灰库、2号灰库作为粗灰库,3号灰库作为细灰库。
输灰程控系统的2台上位机布置在集中控制室内。
1、2机组除灰I/O主站、电源柜等I/O采集单元设置在灰硫电子间,除渣、灰库设备按被采集对象物理位置分散布置在附近,集中控制室与采集单元之间采用现场总线。
输灰程控系统采用GER公司IFIX4.0监控软件及Schneider 公司Concept系列可PLC,除灰系统采用顺控、远控及就地操作相结合的控制方式,包括除灰系统的启/停顺控、气化风机启/停顺控、加热器启/停顺控等。
省煤器落灰管放灰外委工程安全技术交底内容应知应会清单
![省煤器落灰管放灰外委工程安全技术交底内容应知应会清单](https://img.taocdn.com/s3/m/25799c1d178884868762caaedd3383c4bb4cb494.png)
省煤器落灰管放灰外委工程安全技术交底内容应知应会清单一、整体安全技术交底1、办理工作票, 作业人员学习所列安全防范措施及注意事项并签字确认, 工作负责人与运行值班员共同确认所列安全措均已执行完毕后方可开工。
2、不能酒后作业、疲劳作业,不得单独作业, 作业人员必须轮流休息, 正确佩戴安全帽、安全带、防尘口罩、电焊手套等合格的个人劳动防护用具。
3、设置专人进行全过程安全监护, 作业人员必须服从监护人对任何不安全现象提出的制止、整改命令。
监护人在现场并确认安全措施正确执行后才能进行作业。
监护人要能看到现场工作人员的活动情况, 与工作人员保持通讯畅通。
4、监护人不在现场时, 不得从事任何作业。
5、使用的临时电源要由电气专业人员拆、接,自己不能私自拆接,电源线要架空布置可随时可靠的切断电源。
6、工作服和工作鞋必须保持干燥, 必须使用安全电压的电气工器具.每次开工前, 检查确认、清理积存的煤粉燃油等易燃易爆物。
7、不得触碰被检修设备以外的设备、管道。
8、每次作业前, 应彻底检查一次起吊工具, 确保起吊工具安全、可靠。
9、高处作业时, 必须正确扎好安全带, 并将安全带的挂钩挂在上方牢固的构件上。
物品传递要用绳索或专用工具袋, 不得抛掷。
10、搭设的临时脚手架平台必须经安全验收合格并张贴有效合格证后方可使用, 脚手架做好隔离措施, 防止溅落的火花堆积后烧毁脚手架。
11、满足现场的照明条件。
12、使用电焊机时外壳正确接地, 一次线长度小于3米。
电焊机、临时电源盘等电气工器具的有效检验合格证在有效期内, 焊机外壳可靠接地, 焊机地线接至焊接部位, 进入现场要使用带漏电保护器的电源盘, 使用前检查线缆是否完好, 且漏电保护器动作可靠, 以防触电。
每次工作完毕后, 切断所有电源。
13、起吊作业前, 应确认所使用的起吊工器具的安全检验合格证在有效期内, 外观完好无破损且各功能正常;全部起吊工作由专人统一指挥, 信号明确统一;吊运过程中应保持被起吊物稳定, 起吊速度保持缓慢均匀, 被起吊物不发生偏移, 不发生滑档, 不发生脱扣, 其他人员不得在作业区下方逗留或通过, 做到“十不吊”, 不得借用脚手架起吊物品, 不得超负荷使用起吊工器具。
#3省煤器输灰系统检修专项方案 最终
![#3省煤器输灰系统检修专项方案 最终](https://img.taocdn.com/s3/m/e4d5cccd18e8b8f67c1cfad6195f312b3169eb2b.png)
#3炉省煤器输灰系统检修施工方案编制:审核:批准:***年月日省煤器输灰系统检修施工方案第一条编制目的为避免***#3炉省煤器输灰系统检修过程中出现物体打击、高处坠落等伤害事件,提高作业过程中安全性和可靠性,确保作业过程人身及设备安全,现对省煤器系统检修、维护制定本措施。
第二条编制依据1、《DL-5009.1-2014-电力建设安全工作规程》第1部分:火力发电。
2、《01-GB26164-2010电业安全工作规程》第1部分:热力和机械。
3、《五票联动管理办法》。
第三条适用范围本方案适用于铝电分公司#3炉省煤器输灰系统检修。
第四条组织机构及职责1.指挥及应急处置组组长:组员:组长职责:负责本次#3炉省煤器输灰系统检修的总体组织和协调工作;在发生各种突发状况下,组织、协调人员参加应急处置和救援工作;组员职责:负责本方案的编制、审核工作;对本次#3炉省煤器输灰系统检修的安全、技术措施进行监督、落实和指导;全面协调各作业面的工作。
2.技术监督组组长:组员:组长职责:全面负责本次#3炉省煤器输灰系统检修的各项技术指导工作;组织本组成员对本次#3炉省煤器输灰系统检修相关数据进行记录。
组员职责:负责本次#3炉省煤器输灰系统检修的技术工作;对重要技术数据进行记录。
3.现场施工组组长:组员:工作票负责人及成员组长职责:全面协调现场#3炉省煤器输灰系统检修工作。
组员职责:负责本次#3炉省煤器输灰系统检修的具体执行。
4.安全监督组组长:组员:组长职责:负责监督检查本次#3炉省煤器输灰系统检修各项安全技术措施的执行和落实。
组员职责:负责监督指导本次#3炉省煤器输灰系统检修人员劳动保护用品和工器具的正确使用和规范使用;负责本次#3炉省煤器输灰系统检修作业前的安全交底和现场安全措施的落实。
第五条风险源辨识与分级(一)安全风险分析#3炉省煤器输灰系统检修过程中存在危险和有害因素可能导致的生产安全事故主要包括:物体打击、高处坠落等。
省煤器输灰系统检修检修作业指导书
![省煤器输灰系统检修检修作业指导书](https://img.taocdn.com/s3/m/c7f7570684254b35effd34d5.png)
省煤器输灰系统检修作业指导书1 范围本标准规定了省煤器输灰系统仓泵的概述、设备参数、零部件清册、检修专用工器具、检修特殊安全措施、检修工序及质量标准、检修记录等相关的技术标准。
本标准仅适用于省煤器输灰系统仓泵维修的技术管理工作。
2 本指导书涉及的资料和图纸下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件,其最新版本适用于本标准。
《电业安全工作规程》(热机部分);《一、二期除灰检修工艺规程》;《三、四期除灰检修工艺规程》;《气动旋转进料阀检修维护手册》。
3 安全措施☐严格执行《电业安全工作规程》。
☐办理检修工作票,确认干除灰系统停运、输送气手动门关闭,打开排空气阀,排净泵内压缩空气,使输灰系统内部压力降至0bar。
☐作业组成员掌握本项工作的危险点及预控措施,了解检修前干除灰系统的缺陷。
☐清点所有专用工具齐全,检查合格,试验可靠。
☐参加检修的人员必须熟悉本作业指导书,并能熟记熟背本书的检修项目,工艺质量标准等。
☐开工前召开专题会,对各检修参加人员进行组内分工,并且进行安全、技术交底。
酒后人员禁止进入现场,精神状态不佳人员禁止进入现场。
☐检查起吊设备完好,确保大的部件拆卸后放置牢固,防止在搬用过程中倾倒。
☐工作区域及系统内积灰清理干净,装袋倒在指定地点。
☐使用电动工器具必须配用漏电保护器,照明灯要做到人走灯停。
电动工具必须合格,具有合格证。
☐每天开工前工作负责人向工作班成员及民工交代安全注意事项,工作结束后,总结当天的安全工作情况。
☐干除灰系统各部件回装时,认真检查机械、热工、电气专业的所有相关工作应全部结束,并通知相关部门或班组。
☐清洗部件应用煤油或清洗剂,清洗时要远离火源,清洗完后的废油和破布应及时放到垃圾筒中。
☐检查文明施工,检修现场铺设胶皮或塑料布,保证三不落地,每天收工前认真清扫卫生,做到工完、料净、场地清,同时用专用蓬布将各种部件盖好。
省煤器输灰系统故障分析及处理措施陈岩
![省煤器输灰系统故障分析及处理措施陈岩](https://img.taocdn.com/s3/m/4a2ce463cdbff121dd36a32d7375a417866fc180.png)
省煤器输灰系统故障分析及处理措施陈岩发布时间:2021-08-25T02:46:21.667Z 来源:《福光技术》2021年7期作者:陈岩[导读] 火力发电厂省煤器输灰系统在运行过程中经常会发生系统堵塞、程控无法投入、系统漏泄等问题,但是由于系统较为复杂,输灰管路较长,问题发生后判断起来特别困难。
大唐珲春发电厂吉林珲春 133300摘要:火力发电厂省煤器输灰系统在运行过程中经常会发生系统堵塞、程控无法投入、系统漏泄等问题,但是由于系统较为复杂,输灰管路较长,问题发生后判断起来特别困难。
但是通过对发生问题的具体现象进行归纳总结与分析,可以判断出导致问题发生的具体原因。
经过提前预防、安装便于检查的排空气阀、可拆卸法兰短接等方式,可以快速有效的解决系统发生的问题,确保省煤器输灰系统可靠运行。
关键字:输灰;阀门;压缩空气;堵塞;板结引言火力发电厂发通过燃烧煤炭加热水,将化石能源转化为热势能,水蒸气推动汽轮机转动,将热势能转化为动能,转动的汽轮机再带动发电机转动,最终将动能转化为我们需要的电能。
但是燃烧后的煤炭会形成大块的炉渣和细小的飞灰,炉渣都是从锅炉底部的排渣系统排出,飞灰则会随着烟气经过整个锅炉烟道内部的过热器、再热器、省煤器、脱硝系统以及空气预热器等设备,最终在除尘器中与烟气分离后排入灰库。
由于锅炉布置复杂,飞灰在这个过程中会发生沉积,特别是Π 型炉的省煤器下方飞灰沉积现象尤为突出。
所以,一般锅炉在省煤器下方会安装输灰系统(如图 1 所示),以保证沉积的飞灰及时排除。
一旦省煤器输灰系统发生堵塞无法输灰,轻则堵塞烟道,影响机组负荷,重则压损烟道,造成机组非计划停机的严重后果。
所以,及时有效的解决省煤器输灰系统发生的问题是一项非常重要的研究课题。
省煤器输灰系统工作原理、结构及作用省煤器输灰系统主要由灰斗、进料阀门、发送罐、气源管路、减压阀、气源控制门、输灰管路、逆止门、流量孔板、反吹阀等组成。
其工作原理是飞灰沉积在省煤器灰斗后会被收集在灰斗中,沉积的炉灰再由灰斗进入发送罐,发送罐内的灰量通过进料气动门控制,0.75Mpa(空气压缩机出口压力)的压缩空气到省煤器输灰系统减压阀前的压力可以达到 0.32Mpa,经过减压阀降压后用于输灰的压力只有约 0.1Mpa。
气力输灰系统检修规程
![气力输灰系统检修规程](https://img.taocdn.com/s3/m/b34fc9f627fff705cc1755270722192e453658c5.png)
气力输灰系统检修规程一、设备概述及参数(一)概述在锅炉正常运行过程中,飞灰沉积在电除尘器(省煤器)出口,落入安装在电除尘器(省煤器)出口下方的仓泵中,然后被气力输送至灰库。
仓泵的进料圆顶阀打开,物料在重力作用下落进仓泵中。
在物料填充的过程中平衡阀将打开使空气从仓泵内排出,此时管路上的出料阀关闭以阻止空气通过输送管线被吸进除尘器。
当仓泵内任一料位计被覆盖显示(或设定进料时间到)表示发送设备内已充满物料时,经过一个短延迟,使仓泵被完全充满,然后平衡阀及进料圆顶阀关闭。
当所有的平衡阀和进料圆顶阀都已关闭并且密封后,出料阀、补气阀、进气阀依次打开。
然后压缩空气将进入所有仓泵内,将灰通过管道输送到灰库。
当物料被输送至灰库后,发出输送管道压力下降的信号(现场可调,正常设定低于0.03Mpa,),输送空气阀关闭,完成一次循环。
注意:进料圆顶阀采用充气密封方式,在控制空气压力不能满足要求时,圆顶阀将不能密封;若圆顶阀处于密封状态,则必须先对密封圈泄压,然后才能对阀门进行操作。
1.省煤器下仓泵系统每台炉省煤器有4只灰斗,每只灰斗下设置一台仓泵,发送器型号为NPT1500/200-150,容积为0.35m3,四台仓泵为一组,在省煤器下仓泵的第一个仓泵前面设置一套进气阀、补气阀;在空预器下仓泵的最后一个仓泵出口设置一台出料阀。
具体布置详见下图:2.电除尘器下仓泵系统每台炉电除尘器共20只灰斗,每只灰斗下设置一台仓泵;每电场四台仓泵为一组,设一根输灰管道,在每组仓泵的第一个仓泵前面设置一套进气阀组、补气阀组;在每组仓泵的最后一个仓泵出口设置一台出料阀。
具体布置详见下图:机组电除尘至灰库最远距离约400m,输灰采用正压浓相气力输送系统。
省煤器和除尘器每个灰斗设仓泵1台,仓泵分组运行,按排放时间或料位信号设定定期输灰。
两炉共用3座灰库,单台容积650m3,按粗细分排,省煤器及一、二电场分别排入#1、2粗灰库,二、三、四、五电场排入细灰库。
