室内加热器确认检验作业指导书QBEM5023-2012PBB

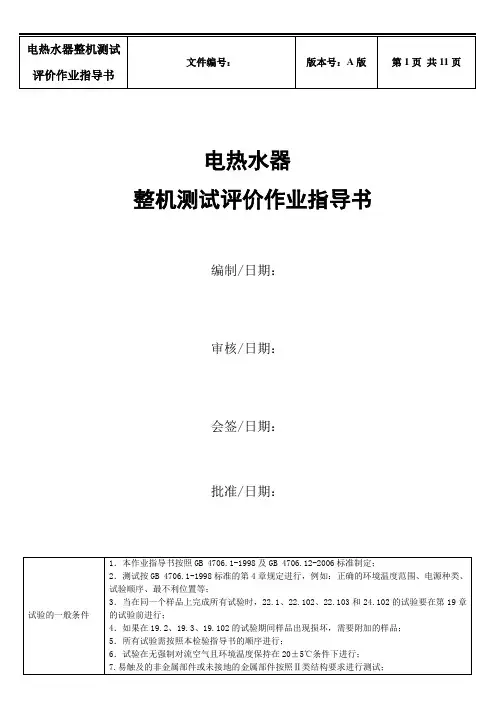

电热水器整机测试评价作业指导书
耐压测试仪
将电热水器加热至保温状态，以1.15倍额定功率测试泄漏电流3S，泄漏电流值小于0.5mA。
泄漏电流测试仪
热水器发生接地系统异常时进出水管裸露的金属部位及流出的水经过的金属筛网处的泄漏电流小于5mA
将热水器电源线插头接地端悬空，将加热管基本绝缘破坏掉，使热水器内胆带电，配置25±5℃电阻率为1250±50Ω·cm的水注满内胆并流出经过金属筛网，测量进出水管裸露的金属部位及金属筛网处的泄漏电流小于5mA
目测
符合附录AA的产品
3
对触及带电部件的防护（第8章）
热水器的结构及外壳能防止热水器正常使用时对带电部件的意外触及，安全特低电压或通过保护阻抗与带电部件隔离的除外。
1．Ⅰ类器具将可拆卸的部件拆下，然后用试验指进行检查应不能触及带电部件或采用非可靠绝缘与带电部件隔离的部件。
安全特低电压及保护阻抗的标准见GB 4706.1-1998
温度巡检仪
将热水器固定在测试角一边壁上，并且尽量靠近另一边壁及顶板或底板。按1.15倍的额定功率持续工作到16小时后温控器第一次动作，或稳态建立，测试热水器各部位、边壁、顶板及底板的温升。
将胶合板打孔热电偶穿过小孔紧密粘贴在小铜片上，小铜片紧贴在胶合板内表面并与表面齐平。
热电偶布置的位置为可能引起短路，如：电源线各股芯线分叉点、内部线绝缘层等；
3．当在同一个样品上完成所有试验时，22.1、22.102、22.103和24.102的试验要在第19章的试验前进行；
4．如果在19.2、19.3、19.102的试验期间样品出现损坏，需要附加的样品；
5．所有试验需按照本检验指导书的顺序进行；
6．试验在无强制对流空气且环境温度保持在20±5℃条件下进行；
室内加热器检测报告
室内加热器检测报告检测依据：□IEC60335-1：2001 □IEC60335-2-30：2002 □JIS C9335-2-30□GB4706.1-1998 □GB4760.23-2003 □GB/T15470-1995报告编号： 检测单位： 研发实验课主 检： 日 期： 审 核: 日 期：核 准： 日 期：产 品 名 称：型 号 规 格： / V Hz检 验 类 型：检测结论及说明：担当人员 会 签 单 位 意 见艾美特电器（深圳）有限公司 室内加热器工程试验计划及检测报告表单编号 QR-WL-008版本3.2第一部分安规测试序号标准条款标准要求检测结果单项判定16.16.2 6.分类该器具按电击防护分类, 防水防护等级:IP 用于温室和建筑工地的电暖器防水等级至少IPX4。
按安装方式分:①便携式加热器②高处墙上安装式加热器③非高处墙上安装式加热器④在地板上或窗台备有出气口的加热器⑤地板安装式加热器按品种分类:①辐射式加热器⑤对流加热器②板状加热器⑥管状加热器③充液式散热器⑦花房中使用的加热器④风扇加热器27.17.67.87.127.12.57.147.15 7.标志器具上应有规定的标志(见7.1)。
例水箱的最大和最小刻度。
警告提示(禁止覆盖)（高位安装的和结构上不可覆盖的加热器及可用于干衣且符合IEC335-2-43的室内加热器除外）。
使用正确符号(见通用标准7.6)中性线使用的接线柱用字母N标明接地端用符号标明说明书中应清楚说明如何安装,以及IEC335-2-30-2003条款7.12.1相关的补充说明。
且必须有一项警告说明:加热器不得直接安放在电源插座下面X、Y型软线连接的器具必须说明如何更换电源线IEC60417-1R的5641符号高度最少15 mm高位安装加热器，开关各档的指示在白天从正常位置上看过去，距离1m应看清楚。
禁止覆盖标识正常使用状态应清晰可见，其字母的高度至少3mm。

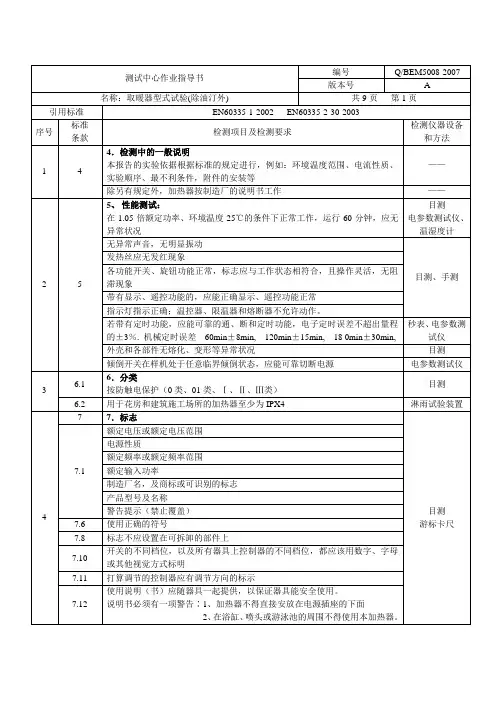

取暖器型式试验测试中心作业指导书汇总
标准
条款
检测项目及检测要求
检测仪器设备和方法
20.2
运动部件应适当放置或封盖，以提供防止人身伤害的保护
目测
防护性外壳、防护罩和类似部件应是不可拆卸的
试验指不应触及危险的活动部件
试验指
13
21.1
21．机械强度
器具应有足够的机械强度
目测
弹簧冲击锤、试验指、推拉力计
以0.5±0.04J的能量冲击三次后无损坏
7.14
标志清晰易辨，牢固耐用。
覆盖标志在加热器按正常使用状态安装好后，从外边也应清晰可见，其书写字母的高度至少应有3mm
7.15
标志标在器具主体上。
固定式器具在安装就位后，其制造厂或责任承销商的名称、商标或识别标记和产品型号规格应是可见的
标志从器具外面应清晰可见
开关、控制器的标识应标在这些元件附近；如果会引起误解则不应设置在可拆卸部件上
使用正确的符号
7.8
标志不应设置在可拆卸的部件上
7.10
开关的不同档位，以及所有器具上控制器的不同档位，都应该用数字、字母或其他视觉方式标明
7.11
打算调节的控制器应有调节方向的标示
7.12
使用说明（书）应随器具一起提供，以保证器具能安全使用。
说明书必须有一项警告∶1、加热器不得直接安放在电源插座的下面
测试中心作业指导书
编号
Q/BEM5008-2007
版本号
A
名称：取暖器型式试验(除油汀外)
共9页第1页
引用标准
EN60335-1-2002 EN60335-2-30-2003
序号
标准
条款
检测项目及检测要求
检测仪器设备和方法
南昌市市场监督管理局2023年室内加热器产品质量监督抽检实施方案
南昌市市场监督管理局2023年室内加热器产品质量监督抽检实施方案江西省检验检测认证总院工业产品检验检测院编制2023年6月一、室内加热器产品行业状况1.1 行业概况室内加热器是以电为能源进行加热供暖的取暖设备，也可叫做电取暖器。
市场上的电取暖器品种比较多，从基本发热原理上可分为五类：电热丝发热体、石英管发热体、陶瓷发热体、卤素管发热体、导热油发热体和碳素纤维发热体。
以石英辐射管为电热元件的取暖器，是利用远红外线加热节能技术，使远红外辐射元件发出的远红外线被物体吸收，直接变为热能而达到取暖目的。
以电热丝发热体为发热材料的取暖器主要是市场上见较多和较传统的暖风机。
它的发热体为电热丝，利用风扇将电热丝产生的热量吹出去。
再有就是现在市场上的新产品，酷似电扇外型，由电热丝缠绕在陶瓷绝缘座上发热,利用反射面将热能扩散到房间，又叫小太阳。
这种取暖器同电扇一样，可以自动旋转角度，向整个房间供暖，一些比较先进的新款产品还具有超声波加湿、释放携氧负离子、宽频谱、跌倒自动断电等功能，设计简单实用。
由于电取暖器的制造技术已经熟，而且针对消费者便捷、时尚、美观的需求，样式也是层出不穷，虽然外观近似，但发热原理却大相径庭。
目前，室内加热器产品种类繁多，主要有红外石英管取暖器、红外卤素管取暖器、红外反射式取暖器、红外线浴霸、电热油汀、暖风机、对流式取暖器、电热膜取暖器及复合式取暖器等品种。
主要是：1.红外辐射式取暖器该类产品依靠电热辐射元件及反射装置向空间特定方向发射主波段为2.5〜15Um的红外辐射来实现传热功能。
红外辐射（即红外线）是波长位于可见光红光和微波之间的电磁波，具有传递迅速（真空中速度约为每秒30万公里）和热效应显著的特点。
人体和自然界的多数物质对红外辐射具有较强的吸收特性，能在接受辐射后加剧其分子运动，并立即转化为热能、温度迅速升高,这就是红外线的热效应。
目前市场上常见的红外辐射式取暖器主要包括石英管取暖器、卤素管取暖器、红外灯取暖器（浴霸）、陶瓷反射式取暖器（又称小太阳）及板状远红外电暖器等。
电暖器检验指导书
审核（日期）
标准化（日期）
会签（日期）
批准（日期）
标记
处数
更改文件号
签字
日期
标记
处数
更改文件号
签字
日期
电暖器产品验货指导书
适用产品
暖风机、辐射式加热器
类别
成品验收
文件号
CP-13
版本号
2
零件图号
通用
共2页
第2页
序号
检验项目
质量特性要求
重要度
所用检具
检验方法
检验规则
8
电机温升
1.06倍电压下，E级绝缘电暖器风扇电机温升不超过90K。
目测
目测
12
跌落试验
试验后，产品的电气安全及性能应符合要求
B
目测
六面三边一角高度为0.6m的跌落试验
多台装1大箱单台装1箱
Ac=0,Re=1
编制（日期）
审核（日期）
标准化（日期）
会签（日期）
批准（日期）
标记
处数
更改文件号
签字
日期
标记
处数
更改文件号
签字
日期
仅供个人用于学习、研究；不得用于商业用途。
For personal use only in study and research; not for commercial use.
B
目测
目测
7
功能检查
使用时，指示灯或标志能正确显示器具的工作状态，各控制开关、按键操作畅顺、准确实现相关功能。
B
目测
对照说明书的使用功能进行相应的操作。
IL=I
AQL值：4.0
摇头、俯仰角度及升降调节应灵活可靠，无阻滞、卡死、摇头不稳现象。
电加热管(恒温加热器)测试作业指导书
文件编号:KF-ZD1307014电加热管(恒温加热器)测试作业指导书版本：A共 4 页编制：审核：批准：日期：测试作业指导书产品名称电加热管(恒温加热器)文件号KF-ZD1307014 共 4 页版本号 A类别序号测试项目技术要求测试方法测试器具抽样方案缺陷等级外观质量1 ★产品标志制造厂名称或商标、产品型号、相关认证标志和认证证书编号。
目测目测IL=ⅡAQL=2.5C 2 ★外观质量1、固定支架无变形，切边2mm外无划伤，无生锈，铁塑条无破损。
2、电热管的元件表面不得有明显的机械损伤或局部膨胀；弯曲处不得有皱纹、凹凸等现象。
3、漆层、电镀层、金属、非金属的喷镀层或渗铝层应均匀牢固，不应有气泡、剥落或局部堆积的现象。
4、温控器壳体表面光滑，无裂纹、机械损伤，环氧树脂涂封光滑。
5、热熔断器壳体表面和封口处应光滑、无裂纹、流淌及机械损伤；引出线应光亮，无毛刺和腐蚀痕迹；与壳体连接牢固无松动。
6、导线规格、长短符合图纸要求,连接正确可靠,线组的走向符合要求,导线两端的接线插子正确且无生锈；护套外径、长度应符合图纸要求，表面无破损。
目测目测IL=ⅡAQL=2.5B结构尺寸3 ★结构尺寸1、装配完整、结构、安装尺寸及公差应符合图纸要求。
2、电热管组件应至少带有两个热脱扣器,预定首先动作的热脱扣器可以是一个自复位的温控器，其它热脱扣器应是热熔断器。
通过视检来确定其是否合格。
3、热熔断器应在功能上与其它控制装置相独立。
通过视检来确定其是否合格。
4、电热管组件在使用的正常位置，如果任何电线、螺钉、垫圈或类似零件变松或从原位置上脱落，其爬电距离和电气间隙都不应减少到规定值的50%。
目测目测IL=ⅡAQL=2.5B性能要求4 额定功率功率偏差为-7%～+3%。
在电热管装入实际负载或模拟机下，环境温度25℃±1℃，施加额定电压，运行2小时，输入功率稳定状态建立后，用功率表测定。
变频电源综合参数测试仪IL=ⅡAQL=2.5B5 发热均匀性加热器表面各点温度不应低于最高点的20%。
器具包装踩踏、堆码试验作业指导书QBEM5033-2012PBB
文件编号
Q/BEM5033-2012PBB
生效日期
2012年07月01号
器具包装踩踏/堆码试验作业指导书
版 号
D
文件编码
5
页码
2/4
6.1.2 踩踏试验中不同位面的踩踏试验须在另外单独的样品上进行。
6.1.3 对于要求不能倒放的产品包装仅需在产品正上方的包装位面上进行一次踩踏试验。
6.1.6踩踏试验时，应将试样物品踩踏包装位面的对面放置在类似于水泥地板刚性的平整地面上进行，踩踏试验中应按照下述图样进行，试验结果应满足器具不出现标准意义上的损坏，且能被正常使用。
踩踏试验说明
1 按照以上条款要求选取被测样品包装箱任意薄弱位面进行试验；
2如图片二所示选好薄弱面后，试验人员双脚站立在薄弱面中心❶，在❶位置连续踩踏10次后，分别对❷、❸、❹、❺、❻、❼、❽、❾等位置进行踩踏，踩踏次数不应低于2次/处；
文件编号
Q/BEM5033-2012PBB
发放号
宝尔马电器集团有限公司
文件编号
Q/BEM5033-2012PBB
生效日期
2012年07月01号
器具包装踩踏/堆码试验作业指导书
版号
D
文件编码
5
页码
1/4
1、目的
为企业作业产品的运输、发送和储存不影响器具的损坏，有效确保产品的运输、发送和储存不影响产品质量，使消费者得到的产品为合格品而特制定本方法。
6.2.1.3 试验中应选取平整的水泥地板或类似刚性的支撑面进行放置测试物品；
6.2.1.4 试验时应选择被测物体的9倍重量平底物施加在器具堆放后的上方并压在器具上。持续试验时间为24h，如（图片三）所示：
热水器检测作业指导书
热水器检测作业指导书一、背景介绍热水器是家庭生活中常见的家电设备，为了确保用户的安全使用和设备的正常运行，需要进行定期的检测和维护。
本作业指导书旨在提供热水器检测的详细步骤和注意事项，以便操作人员能够进行有效的检测工作。
二、检测准备1. 工具准备：温度计、电压表、电流表、绝缘电阻测试仪等。
2. 检测环境：确保检测环境通风良好，并且没有易燃物质。
3. 检测前准备：确认热水器已断电，并且水箱内无水。
三、检测步骤1. 外观检查：a. 检查热水器外壳是否完好，无明显变形或损坏。
b. 检查电源线是否完好，无裸露或损坏的情况。
c. 检查控制面板是否正常，按键是否灵敏。
2. 电气安全检测：a. 使用电压表测量热水器的电源电压，确保与额定电压相符。
b. 使用电流表测量热水器的工作电流，确保在额定范围内。
c. 使用绝缘电阻测试仪测量热水器的绝缘电阻，确保绝缘性能良好。
3. 温度控制检测：a. 打开热水器，调节温度至最高档，等待一段时间使热水器达到最高温度。
b. 使用温度计测量热水器出水口的水温，确保水温在设定范围内。
c. 调节温度至最低档，等待一段时间使热水器达到最低温度。
d. 使用温度计测量热水器出水口的水温，确保水温在设定范围内。
四、安全注意事项1. 检测过程中要保持专注，注意安全，避免触碰热水器的加热部件。
2. 检测前应确保热水器已断电，并且水箱内无水，以免发生触电或烫伤事故。
3. 检测过程中如发现异常情况，应立即停止操作，并寻求专业人员的帮助。
4. 检测结束后，应及时清理检测现场，确保环境整洁。
五、维护建议1. 定期清洗热水器内部的水垢，以保证热水器的热效率和使用寿命。
2. 注意热水器的周围环境卫生，避免灰尘和杂物进入热水器内部。
3. 定期更换热水器的防电墙和安全阀，确保设备的安全可靠性。
4. 如发现热水器出现故障或异常情况，应及时联系售后服务中心进行维修或更换。
六、总结热水器检测是确保设备安全和性能正常运行的重要环节。
客室电加热器检修试验作业指导书
客室电加热器检修试验作业指导书标准化客车电取暖器检修岗位安全风险提示类别：E2、E3级检修 系统：电加热装置 部件：客车电加热器客室电加热器检修试验作业指导书适用车型：19K 、25G 、25K 、25T 等型客车 作业人员：车辆电工 作业时间：90～120分钟/辆 作业材料：电子绝缘清洗剂、毛巾 作业场所： L1、L2线、大库检修区 环境要求： 无电作业，置场清洁 工装工具：毛刷、点温计、电钳工具、1000V 或500V 兆欧表操作规程：参考资料：1.《中国铁路总公司关于印发〈铁路客车电气装置检修规则（试行）〉的通知》.铁总运（2015）29号 安全防护及注意事项：警告——1. 作业前操作者必须穿戴好防护用品，严格标准化作业;2. 作业前必须在控制柜正前方悬挂警示牌，防止在作业中有人误通电，影响作业安全；4. 严禁在检修过程中带电作业。
基本技术要求：1.E2/E3级检修执行现车开罩检修；2.E2级检修时在电加热器电源接线排或空气开关处，检测电加热器（含配线）对地冷态绝缘电阻值不小于50MΩ，如达不到时，测单组电加热器对地冷态绝缘电阻不小于100MΩ。
3.E3级检修时测量单体电加热板绝缘值不小于100MΩ。
4.电取暖器供电回路须加装熔断式(不可恢复)超温保护器，不符合标准进行更新。
5.个别加热元件与同车同规格其他加热元件温度差超过30℃，性能不良者更新。
6.客车厕所、洗脸间内电加热器作为重点清洁、配电连接线绝缘检修，电加热板无松动，无腐蚀，安装牢固。
7.高寒车餐车内台电加热器未加装挡水板的，须进行防水整治，加装不锈钢挡水板。
客室电加热器检修试验作业指导书序号作业项目工具及材料作业程序及标准1工前准备毛刷、点温计、电钳工具、1000V或500V兆欧表、毛刷、毛巾、绝缘清洗剂1.1 作业人员劳动防护用品穿戴整齐，必须戴工作帽，穿制式工作服，穿电工绝缘胶鞋；禁止——未按规定穿戴劳动防护用品者，禁止作业。
热水器检测作业指导书
热水器检测作业指导书引言概述：热水器是家庭生活中常用的家电设备，为了确保热水器的安全运行和延长其使用寿命，定期进行检测是非常重要的。
本文将详细介绍热水器检测作业指导书，帮助大家正确、全面地进行热水器的检测工作。
一、外观检查1.1 确认热水器外壳是否有明显变形或破损，排除外部损坏的可能性。
1.2 检查热水器的进水口、出水口和排气口是否有堵塞或泄漏现象，确保热水器正常通风和排水。
1.3 检查热水器的控制面板和显示屏是否正常工作，确保热水器的操作便捷和安全。
二、内部检查2.1 拆开热水器外壳，检查热水器的内部结构是否完好无损，排除内部故障的可能性。
2.2 检查热水器的加热元件和温度传感器是否正常工作，确保热水器的加热效果和温度控制准确。
2.3 清洁热水器的水箱和管道，排除水垢和杂物的积聚，确保热水器的供水畅通无阻。
三、安全性检查3.1 检查热水器的安全阀和压力表是否正常，确保热水器的安全防护措施完善。
3.2 检查热水器的电源线和接地线是否牢固，确保热水器的用电安全。
3.3 检查热水器的漏电保护器和过热保护器是否正常工作，确保热水器的使用安全可靠。
四、性能检测4.1 使用专业的测试仪器检测热水器的加热速度和温度控制精度，确保热水器的性能达到标准要求。
4.2 测试热水器的节能效果和耗电量，评估热水器的能效等级和使用成本。
4.3 检测热水器的供水量和水压稳定性，确保热水器的供水质量和稳定性。
五、维护保养5.1 清洁热水器的过滤器和喷嘴，定期更换滤芯和密封圈，延长热水器的使用寿命。
5.2 定期检查热水器的水质和水压，根据实际情况调整热水器的工作参数，保持热水器的正常运行。
5.3 定期对热水器进行维护保养，包括清洗、润滑和调整，确保热水器的性能和安全性。
结语：通过本文的热水器检测作业指导书，相信大家可以更加全面地了解热水器的检测方法和步骤，确保热水器的安全、高效运行。
希望大家能够认真执行热水器的检测工作，及时发现并解决问题，为家庭生活带来更多的便利和舒适。
燃气采暖热水炉成品检验作业指导书
(燃气采暖炉) 成品检验作业指导书
1.0 主要内容及适用范围
1.1 本标准规定了家用燃气采暖炉的检验项目、技术要求、检验方法、不合格分类和判定。
1.2 本标准适用于所有家用燃气采暖炉常规检验工作。
2.0 引用标准
下列文件中的条款通过本文的引用而成为本作业指导书的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本作业指导书。
QMCR-J21.007-2008 家用燃气采暖热水炉
GB 4706.1- 2005 家用和类似用途电器的安全第1部分通用要求(eqv IEC 335-1) GB/T 16411-2008 家用燃气用具的通用试验方法
GB 16914 燃气燃烧器具安全技术条件(idt 90/396/EEC)
GB20665-2006 家用燃气快速壁挂炉和燃气采暖热水炉能效限定值及能效等级GB/T1019-2008 家用和类似用途电器包装通则
CJ/T228-2006 燃气采暖热水炉
3.0检测项目、不合格分类、技术要求、检测方法
4.0 样品的抽样和判定
具体参照《抽样标准》执行。
AQL按4.0标准执行。
附件：
燃气种类及压力。
室内加热器具整机寿命试验作业指导书QBEM5013-2012PBB
宝尔马电器集团有限公司
室内加热器具整机寿命试验作业指导书
文件编号 生效日期 版 号 D
Q/BEM5013-2012PBB 2012 年 06 月 01 号 文件编码 页码 5 3/6
4.1 室内加热器寿命试验 室内加热器寿命试验主要参照依据为 GB4706.1-2005 和 GB4706.23-2007，根据室内加热的安装方式不同， 大致可以将室内加热器分为以下三种： ---落地式/台地式 ---壁挂式 ---升降式 除非在本部分作业指导书中另有规定，否则试样应以交货状态（20±10℃，若有争议，可在 20±5℃的环境 中重复试验）情况下抽查进行试验。试样按照说明说要求进行安装后进行，若说明书的安装方法不止一种，而 且安装方法又很关键，则采用最不利的情况下进行。 虽然室内加热器具的发热元件各有不同， 但是寿命试验的考核范围均为一致， 整机寿命试验时间均为不低于 3000h。 （表一）为室内加热器寿命试验的考核依据： 表一 室内加热器器具寿命试验考核范围 考核范围 塑料件 金属件 运动部件 电器件 安全功能 功能要求 考核标准细节/考核依据 塑料件应无破裂、融化、变形、碳化和被点燃，允许出现轻微变色现象 金属件应无变形、融化、磨损和材质变软或变硬等现象 运动部件应运转平稳、无长时间停滞和大幅度抖动等现象 应能正常运转，无明显漏油等显现（不流出器具外表视为无明显漏油） 试验后器具应符合电气强度和接地试验测试，结果应满足要求 试验后器具功率应在试验前偏差的 10%范围内
宝尔马电器集团有限公司
室内加热器具整机寿命试验作业指导书
文件编号 生效日期 版 号 D
Q/BEM5013-2012PBB 2012 年 06 月 01 号 文件编码 页码 5 2/6
3.1 额定电压：由制造商为器具规定的电压。 3.2 额定电压范围：由制造商为器具规定的电压范围，用其上限值和下限值表示。 3.3 工作电压：器具以额定电压并在正常工作条件下运行时，考虑的那部分所承受的最高电压。 3.4 额定输入功率：由制造商为器具规定的输入功率。 3.5 额定输入功率范围：由制造商为器具规定的输入功率，用其上限值和下限值表示。 3.6 额定电流：由制造商为器具规定的电流。 3.7 额定频率：由制造商为器具规定的频率。 3.8 正常工作：当器具与电源连接时，其按正常使用进行工作的状态。 3.9 电源软线：固定在器具上，用于供电的软线。 3.10 温度控制器：动作温度可固定或可调的温度敏感装置，在正常工作期间，通过自动连接或自动断开来保 持被控部件的温度在某些限值之间。 3.11 限温器：动作温度可固定或可调的温度敏感装置，在正常工作期间当被控部件温度达到预先设定值时， 其以断开或接通电路的方式来工作。 3.12 热断路器： 在非正常工作期间通过自动切断电路或减少电流来限值被控部件温度的装置， 其结构使用户 不能改变其整定值。 3.13 自复位断路器：器具有关部件充分冷却后，能自动恢复电流的热断路器。 3.14 非自复位断路器：要求手动复位或更换部件来恢复电流的热断路器。 3.15 保护装置：在非正常工作条件下工作的装置，它的动作能防止出现一种危险状况。 3.16 熔断体：只能一次性工作，事后要求部分或全部更换的热断路器。 3.17 可见灼热的电热元件：从器具外部可以部分或全部看见的电热元件，当器具在正常工作条件下，以额定 输入功率工作直至稳定状态建立时，该电热元件的温度不低于 650℃。 3.18PTC 电热元件：主要是由正温度系数的热敏电阻构成的加热元件，当温度在特定的范围内升高时，其阻 止迅速的非线性增长。 3.19 电子电路：至少装有一个电子元件的电路。 3.20 机械开关电器：依靠可分离的触头来合闭、断开一条或多条电路的开关电器。 3.21 导电部分：不一定用来承载电流，但能传导电流的部件。 3.22 导风叶轮：转页扇前部设置的一种栅格结构并其旋转或调定在某一位置上从而控制送风方向的装置。 3.23 送风圆锥角度：以扇叶中心为顶点，母线上的平均风速不低于规定值的最大气流锥体的锥角。 3.24 误差：实测值与标称值的偏差。 3.25 允差：允许实测值与标称值的最大偏差范围。 3.26 蒸发量：在规定条件下进行蒸发冷却时，单位时间内所消耗水的容积，单位 mL/s(或 L/h)。 3.27 能效比：在规定条件下进行蒸发冷却时，单位时间内气流所减少的湿热量与器具输入功率之比，其值 用 W/W 表示。

- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
B类
接地螺丝固定牢固，需通过扭力测试（￠4铜螺杆扭力为1.2N·m）
扭力计
B类
电气间隙和爬电距离应满足要求。基本绝缘：1.5/4.0mm。加强绝缘：3.0/8.0mm
游标卡尺
塞规
B类
内销Y连接的器具电源线应使用特殊螺钉固定
目 测
B类
内部元器件固定可靠，无破损
目 测
B类
一致性检查
各元器件标志应符合技术图纸要求
检验要求
检验方法
缺陷类别
试装检查
脚板、脚轮、网罩等须用户组装的配件能正常组装，组装时不能采用电动工具
试装
B类
试装时螺丝应能被可靠固定，不应出现滑丝、断落
试装的塑件应无破裂、折断等现象
外观检验
塑件表面光滑、色泽均匀，无明显划痕、毛边、破损现象；塑料材料符合规定的材料
目 测
C类
喷涂件表面光滑，不能有3处或以上轻微划伤、斑点、变形脱漆
13、检验要求内容：
检查项目
检验要求
检验方法
缺陷类别
包装箱检查
纸箱无明显破损、潮湿或变色等现象
目 测
B类
印刷标志内容正确，无重影、漏印或字迹模糊
目 测
C类
粘贴标志内容和粘贴位置均须符合技术图纸
目 测
C类
纸箱打钉位置合理，条形码处无打钉，条形码能被正常扫描
扫描器
B类
封箱胶带粘贴牢固可靠，胶带两边搭侧长度应控制在5cm-10cm范围内，且封箱方式符合客户要求
目 测
C类
附件检查
配件齐全，无漏放、放错和多放
目 测
B类
配件表面色泽均匀，颜色正确，无明显划痕
目 测
C类
五金件无边缘无披风。整体无生锈
目 测
B类
宝尔马电器集团有限公司
文件编号
Q/BEM5023-2012PBB
生效日期
2012年06月01号
室内加热器确认检验作业指导书
版 号
D
文件编码
5
页码
2/6
检查项目
目 测
B类
LCD或LED工作指示亮度应统一，且应能正确指示操作功能
目 测
B类
机体印刷标志用沾适量的酒精布擦拭15秒能清晰易辩
擦 拭
B类
插头
外观清洁，表面完整，标志清晰可见
目 视
C类
标志应符合技术图纸要求
目 视
A类
电源软线
外观清洁，表面完整，标志清晰可见
目 视
C类
电源线外漏：内销≧1.6m，外销≧1.8m
听觉感官
B类
摇头性能检查
摇头均匀平稳， 中途无卡涩、中断或产生异音
目 测
B类
摇头角度应大于70°（左右各35°）
目 测
C类
俯仰要顺畅无卡住、声音要清脆、取暖器低头时不能自动仰头、仰头时不能自动低头。
手感、目测
B类
遥控性能检查
带电子遥控的器具，遥控有效接收距离应控制在大于6m以外，遥控角度应控制在60°之间（左右各30°）
拉力计、电子称
每批次做1台
B类
拆机检查
与电源线零线连接的内部导线中应有N标志
目 测
B类
与电源线接地导线连接的内部导线或固定处中应有接地标志
目 测
B类
内部导线走线合理，接线方式符合技术图纸要求
目 测
B类
对内接线施加5N推力，内接线不应碰触面罩内部棱角锐边和散热孔
推拉力计
B类
接地导线的固定应采取防松和防滑等装置固定，标准认可锯齿形垫片和弹垫满足要求
B类
功率检查
将试验电源调至产品额定工作电压的±2V范围内，打开产品相应档位开关，测量值应在其标识功率值的+5%和-10%范围内。试验电压选择如下：
1220-240V 50Hz 1500W →测试时，采用230V为额定电压；
② 230V 50Hz 1500W →测试时，采用230V为额定电压。
电参数测试仪
2012年06月01号
室内加热器确认检验作业指导书
版 号
D
文件编码
5页码ຫໍສະໝຸດ 3/6检查项目检验要求
检验方法
缺陷类别
安全性能检查2
万向跌倒开关：将器具以任意一方位进行倾斜至30°到60°之间时器具应断电，正常放置或小于30°倾斜平面时器具应通电。
电参数测试仪
B类
定时检查
带指针定时器的器具，指针应能正常运转
B类
操作按钮/旋钮操作时，应能正常起到器具功能的转换
电参数测试仪
B类
发光性能检查
对装有1个以上可见发光的电热元件，同一台产品中的2个或以上的发热元件通电工作后的可见发光时间应相同，偏差时间控制在2s以内
目 测
B类
对装有1个以上可见发光的电热元件，同一台产品中的2个或以上的发热元件通电工作后的可见发光亮度应相同
卷 尺
C类
标志应符合元器件报备清单要求
目 视
A类
电源线拉力符合要求，具体明细如下：根据器具的净重确定拉力：≤1Kg拉力30N；1~4Kg拉力60N；大于4Kg拉力100N，对电源软线进行拉力测试，1次1s，拉25次，电源软线不应受到损伤。试验后，电源软线纵向位移不超过2mm，美国产品电源线经156N 1min拉力后应无明显位移
目 测
B类
发热检查
发热丝暖风机，器具正常工作时，发热丝应不出现发红现象
目 测
B类
发热丝的胶丝不能碰在一起
目 测
B类
噪音检查
器具工作时，运动部件运转平稳，整机无抖动、移位等现象
目 测
A类
油汀式取暖器在65dB以下的环境中离器具25cm范围外应无明显水响声
听觉感官
B类
在65dB以下的环境中离器具25cm范围外应无明显杂音
B类/严重缺陷：器具使用性能不能达到预期的目的或显著降低其实用性能的缺点；
C类/轻微缺陷：使用性能对于预期的效果或许不会降低，但与原定规格稍有差异，而在操作上与使用性能上并无影响的缺点。
6、外观检验要求：
视觉检定距离为15-20英寸，（约38-50cm），环境以自然光或一般白炽灯光度；
7、不合格品控制：
10、抽样依据：依据GB/T2828.1－2003规定要求进行抽检，抽样方案按照一般检验水平Ⅰ级进行抽样；抽样数量见表1和表2所示。
11、AQL接收准则
A类缺陷：0.1 B类缺陷：2.5 C类缺陷：6.5
12、记录表单要求
根据抽样方案进行抽样检验，并将测试结果填写于相应表单记录内，并对不合格品进行统计、分析，并提出纠正、改善措施或做返工处理。
文件编号
Q/BEM5023-2012PBB
发放号
宝尔马电器集团有限公司
文件编号
Q/BEM5023-2012PBB
生效日期
2012年06月01号
室内加热器确认检验作业指导书
版号
D
文件编码
5
页码
1/6
1、目的：
规范本公司品保部检验人员的检验有依据可依，确保品质得到有效的控制，特制定本要求。
2、范围：
适用于本公司品保部检验人员对所有器具成品的确认检验，其涉及包含反射型取暖器、发热丝暖风机、对流式取暖器、油汀取暖器。
B类
安全性能检查1
带安全开关的器具，安全开关应能正常启动通、断电的作用。用以下检测方法进行3次检验，均须满足以下要求：
1.触压式安全开关：器具与水平测试台提高2.5mm范围内器具应通电，大于2.5mm时器具应断电；
电参数测试仪
B类
宝尔马电器集团有限公司
文件编号
Q/BEM5023-2012PBB
生效日期
缺陷类别
其他性能检查
器具放置在水平测试台面上，器具应放置平稳，不应出现器具底部部分翘起现象
目 测
B类
有升降功能的，打开升降开关，机体上部能自动顺利迅速升高整机高度的1/4-3/4，不出现一次升降到整机的总高度，在升降过程中无卡滞、异常杂音、抖动
手感、目测
B类
带LED或LCD指示灯的器具，工作指示应能清晰明了，可视距离应不小于1m
B类
功能性检查
功能操作旋钮应有定位标志，旋转到该功能时，指针应正确指到相应功能标志位置
目 测
B类
操作旋钮应动作顺畅、无与其他部件产生干涩
手 感
C类
操作旋钮应被可靠固定，垂直拉力应满足30N拉力测试不脱落
拉力计
B类
操作按钮操作时，应能顺利起到弹跳作用（但按钮不能被弹出器具，且不能停滞在半运动状态）
模拟使用
C类
标志检查
印刷品内容标识正确，符合规定要求，功率贴、说明书、保修卡等与机型相符
目 测
B类
丝印位置统一，不能出现偏位，偏位控制在2.5mm范围内
目 测
B类
粘贴标志内容正确、完整、清晰，颜色符合技术要求
目 测
B类
粘贴标志位置统一，粘贴位置偏移控制在2.5cm范围之间
目 测
B类
Ⅱ类器具必须有回型标志，Ⅰ类器具不能出现回型标志
试验中应模拟客户使用状态，分别对开关、按键、或各功能进行无规律通/断电，试验中不能出现任何异常现象，巡查频率为每1h巡查一次。
试验结束后产品应无明显漏油（漏出机体外部属于明显）、漏水等现象，塑件无发黄、变形。试验后产品功能应正常，并能接受耐压测试。
模拟使用
A类
14、抽样数量依据
