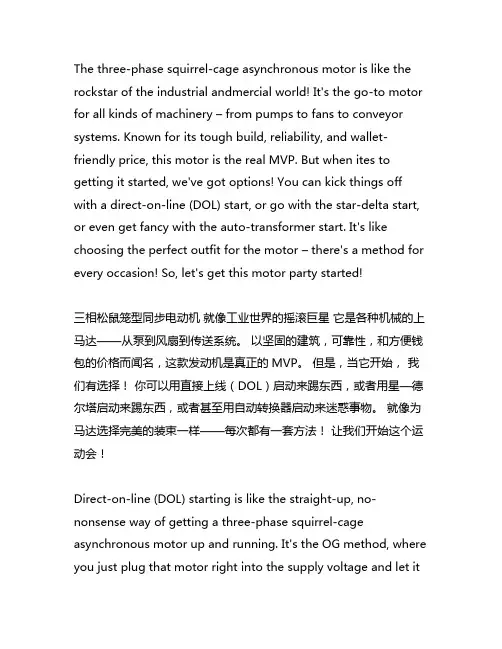

The three-phase squirrel-cage asynchronous motor is like the rockstar of the industrial andmercial world! It's the go-to motor for all kinds of machinery – from pumps to fans to conveyor systems. Known for its tough build, reliability, and wallet-friendly price, this motor is the real MVP. But when ites to getting it started, we've got options! You can kick things off with a direct-on-line (DOL) start, or go with the star-delta start, or even get fancy with the auto-transformer start. It's like choosing the perfect outfit for the motor – there's a method for every occasion! So, let's get this motor party started!三相松鼠笼型同步电动机就像工业世界的摇滚巨星它是各种机械的上马达——从泵到风扇到传送系统。
以坚固的建筑，可靠性，和方便钱包的价格而闻名，这款发动机是真正的MVP。
但是，当它开始，我们有选择！你可以用直接上线（DOL）启动来踢东西，或者用星—德尔塔启动来踢东西，或者甚至用自动转换器启动来迷惑事物。
就像为马达选择完美的装束一样——每次都有一套方法！让我们开始这个运动会！Direct-on-line (DOL) starting is like the straight-up, no-nonsense way of getting a three-phase squirrel-cage asynchronous motor up and running. It's the OG method, where you just plug that motor right into the supply voltage and let itrip, no fancy starting control devices needed.But here's the kicker - when you flip that switch, hold onto your hats because that motor is gonna gulp down a huge starting current, like it's been stuck in the desert for days and just found an oasis. We're talking several times the full-load current here. And let me tell you, that kind of power surge can cause some serious voltage dips in the supply system and put some major stress on the motor and whatever it's powering.Now, DOL starting is great for the little guys, you know, the small and medium-sized motors that can handle the starting current without breaking a sweat. But when you're dealing with the big boys, it's time to bring in the star-delta starting or auto-transformer starting methods. These heavy hitters know how to ease that motor into action without causing a ruckus in the supply system or putting the poor motor through the wringer.直线（DOL）的启动方式就像直立的，无意识的让三相松鼠笼式的同步马达升起并运行的方式。
鼠笼式三相异步电动机启动方法
鼠笼式三相异步电动机启动方法鼠笼式三相异步电动机是工业生产中常用的一种电动机，其结构简单、可靠性高、维护成本低等优点，使得其在各个领域得到广泛应用。
在使用鼠笼式三相异步电动机时，启动是一个非常重要的环节，因为启动的好坏直接影响到电动机的使用效果和寿命。
本文将介绍鼠笼式三相异步电动机的启动方法。
鼠笼式三相异步电动机的启动方法主要有直接启动法、星角启动法、自耦启动法和变压器启动法等。
下面将分别介绍这几种启动方法的原理和适用范围。
1. 直接启动法直接启动法是最简单、最常用的一种启动方法。
其原理是将电动机直接接入电源，通过电源的电压和电流来启动电动机。
直接启动法的优点是操作简单、成本低，适用于小功率电动机。
但是，直接启动法的缺点也很明显，启动电流大，容易造成电网电压波动，对电动机和电网都有一定的损害。
2. 星角启动法星角启动法是一种比较常用的启动方法，其原理是在电动机的三个相线上分别接三个电阻，将电动机的起动电流降低到较小的值，然后再将电阻拆除，使电动机正常运转。
星角启动法的优点是启动电流小，对电网和电动机的损害较小，适用于中小功率电动机。
但是，星角启动法的缺点是启动时间长，启动过程中电动机的转矩较小，不适用于需要快速启动的场合。
3. 自耦启动法自耦启动法是一种启动电动机的方法，其原理是在电动机的三个相线上分别接三个自耦变压器，通过自耦变压器的降压作用，将电动机的起动电流降低到较小的值，然后再将自耦变压器拆除，使电动机正常运转。
自耦启动法的优点是启动电流小，启动时间短，适用于中小功率电动机。
但是，自耦启动法的缺点是自耦变压器的成本较高，且启动过程中电动机的转矩较小。
4. 变压器启动法变压器启动法是一种启动电动机的方法，其原理是在电动机的三个相线上分别接三个变压器，通过变压器的降压作用，将电动机的起动电流降低到较小的值，然后再将变压器拆除，使电动机正常运转。
变压器启动法的优点是启动电流小，启动时间短，适用于大功率电动机。

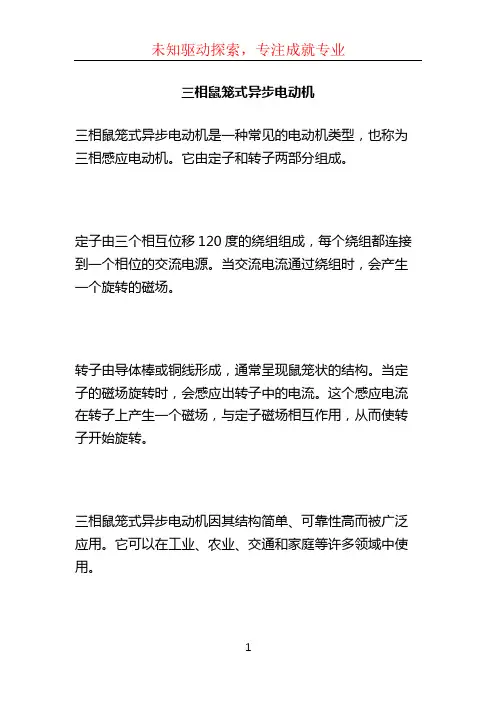

三相鼠笼式异步电动机
未知驱动探索，专注成就专业
三相鼠笼式异步电动机
三相鼠笼式异步电动机是一种常见的电动机类型，也称为三相感应电动机。
它由定子和转子两部分组成。
定子由三个相互位移120度的绕组组成，每个绕组都连接到一个相位的交流电源。
当交流电流通过绕组时，会产生一个旋转的磁场。
转子由导体棒或铜线形成，通常呈现鼠笼状的结构。
当定子的磁场旋转时，会感应出转子中的电流。
这个感应电流在转子上产生一个磁场，与定子磁场相互作用，从而使转子开始旋转。
三相鼠笼式异步电动机因其结构简单、可靠性高而被广泛应用。
它可以在工业、农业、交通和家庭等许多领域中使用。
1。
三相鼠笼式异步电动机Y
实验二三相鼠笼式异步电动机Y—△降压启动控制一、实验目的1.进一步加深对自锁、互锁功能的理解。
2.了解时间继电器的使用方法，延时时间的调整。
3.进一步了解时间继电器、交流继电器、热继电器在电器控制系统中应用。
4.了解异步电动机Y—△降压启动控制的原理、运行情况及操作方法。
二、实验设备1.电工技能实训考核装置TKDG—2型三相交流电源（输出电压线）220V3.三相鼠笼式电动机DQ20—1三、实验原理对于正常运行的定子绕组为三角形接法的鼠笼式异步电动机来说，如果在启动时将定子绕组接成星形，待起动完毕后再接成三角形，就可以降低启动电流，减轻它对电网的冲击。
这样的起动方式称为星三角减压启动，或简称为星三角启动（Y-Δ启动）。
星三角起动法适用于正常运行时绕组为三角形联接的的电动机，电动机的三相绕组的六个出线端都要引出，并接到转换开关上。
起动时，将正常运行时三角形接法的定子绕组改接为星形联接，起动结束后再换为三角形连接。
这种方法只适用于中小型鼠笼式异步电动机.定子绕组星形连接时，定子电压降为三角形连接的1/√3,由电源提供的起动电流仅为定子绕组三角形连接时的1/3。
就是可以较大的降低启动电流,这是它的优点.但是,由于起动转矩与每相绕组电压的平方成正比，星形接法时的绕组电压降低了1/ √3 倍，所以起动转矩将降到三角形接法的1/3,这是其缺点。
Y-△降压启动器仅适用于△运行380V的三相鼠笼式电动机作空载或轻载启动。
三相鼠笼式异步电动机Y—△降压启动控制线路图，如图2所示。
1. Y形就是3个线圈头(U1 V1 W1)连在一起，或者尾(U2 V2 W2)连在一起。
剩下的三个头引入电源。
2 KM1和KM2.△接法就是同个线圈不能连在一起,要交叉相连。
即(U1 V2)相连接电源1相，(V1 W2)相连接电源2相，(W1 U2)相连接电源3相。
3.按钮KM1和KM2通过交流继电器KM1和KM2实现自锁。
4.用时间继电器KT延时开关，控制常开开关KT和常关开关KT。
JSQ系列三相鼠笼型异步电动机
