1过程控制系统概述精品PPT课件
合集下载
第1章 过程控制系统概述ppt课件
三、过程控制系统的分类
１. 按结构特点分类 (１) 反馈控制系统 (２) 前馈控制系统
(３) 前馈—反馈控制系统（复合控制系统）
２. 按给定信号的特点分类 (１) 定值控制系统
(２) 程序控制系统 (３) 随动控制系统
(１) 方框图中每一个方框表示一个具体的实物。 (２) 方框之间带箭头的线段表示它们之间的信号联系，与 工艺设备间物料的流向无关。 (３) 比较点不是一个独立的元件，而色色 ２. 控制过程多属缓慢过程和参量控制形式 ３. 控制方案多种多样 ４. 定值控制是过程控制的一种主要控制形式
要求学生能应用控制理论和工程处理方法，掌握 过程控制系统控制方案的分析、设计和工程实施能 力。
§１—２ 过程控制系统的组成、特征及分类
一、过程控制系统的组成
１. 常用术语（见表１—２—１）
２. 方框图
方框图是控制系统或系统中每个环节的功能和信号流向的 图解表示，是控制系统进行理论分析、设计中常用到的一种形 式。每一个方框表示系统中的一个组成部分（也称为环节）， 方框内填入表示其自身特性的数学表达式或文字说明。

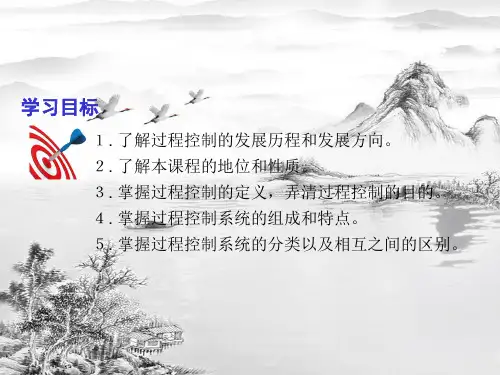

学习目标
１. 了解过程控制的发展历程和发展方向。 ２. 了解本课程的地位和性质。 ３. 掌握过程控制的定义，弄清过程控制的目的。 ４. 掌握过程控制系统的组成和特点。 ５. 掌握过程控制系统的分类以及相互之间的区别。

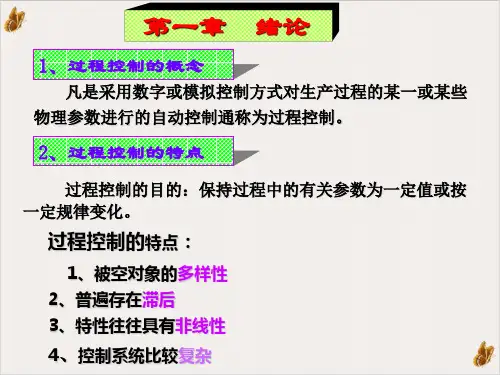

§1—1 绪论
一、过程控制概述
1．定义 过程控制系统是以表征生产过程的参量为被控制量，使 之接近给定值或保持在给定范围内的自动控制系统。这里 “过程” 是指在生产装置或设备中进行的物质和能量的相 互作用和转换过程。表征过程的主要参量有温度、压力、 流量、液位、成分和浓度等。过程控制系统的任务就是通 过对过程参量的控制，使生产过程中产品的产量增加、质 量提高、能耗减少，实现工业生产过程自动化。
过程控制—概述(ppt文档)
4. 定值控制
被控参数的设定值为一个定值，减小或消除外界干扰，
使被控量尽量保持接近或等于设定值。
如蒸汽锅炉中的液位控制
第一章 概述--过程控制
5．过程控制多种分类方法 按被控参数分类：
温度、压力、流量、液位或物位控制系统、物性 控制系统、成分控制系统 按被控量数分类： 单变量过程控制系统、多变量过程控制系统 按设定值分类： 定值控制系统、随动（伺服）控制系统
y() t
第一章 概述--过程控制
1．衰减比和衰减率
衰减比等于两个相邻 y 同向波峰值之比。
第一章 概述--过程控制
1.2 过程控制系统的组成与特点
1.2.1 系统组成 1.2.2 过程控制系统特点
电加热锅炉控制方案
人工液位调节
电加热器加热水 产生一定压力的 热水或蒸汽，并 通过输汽管供给 用户或下一个工 序，为了及时补 充因蒸发而不断 减少的锅炉水量， 用水泵连续地加
入冷水。
电加热锅炉的简易流程图
始终保持一定高度 冶炼好的铁水和炉渣定期或连续排出
其间涉及多种参数的控制
流量、压力、温度、物位（液位）等
什么是过程控制
过程控制(Process Control)
是指石油、化工、电力、冶金、轻工等工业部 门以连续性物流为主要特征的生产过程的自动 控制。
主要解决
各种生产过程中的温度、压力、流量、液位(或 物位)、以及成分等参数的自动监测和控制问题。
1.3 过程控制系统的性能指标
稳定性、准确性和快速性
定值控制系统在于恒定，要求克服干扰，使系 统的被控参数能稳、准、快地保持接近或等于 设定值。
随动（伺服）控制系统的主要目标是跟踪，即 稳、准、快地跟踪设定值。
被控参数的设定值为一个定值，减小或消除外界干扰，
使被控量尽量保持接近或等于设定值。
如蒸汽锅炉中的液位控制
第一章 概述--过程控制
5．过程控制多种分类方法 按被控参数分类：
温度、压力、流量、液位或物位控制系统、物性 控制系统、成分控制系统 按被控量数分类： 单变量过程控制系统、多变量过程控制系统 按设定值分类： 定值控制系统、随动（伺服）控制系统
y() t
第一章 概述--过程控制
1．衰减比和衰减率
衰减比等于两个相邻 y 同向波峰值之比。
第一章 概述--过程控制
1.2 过程控制系统的组成与特点
1.2.1 系统组成 1.2.2 过程控制系统特点
电加热锅炉控制方案
人工液位调节
电加热器加热水 产生一定压力的 热水或蒸汽，并 通过输汽管供给 用户或下一个工 序，为了及时补 充因蒸发而不断 减少的锅炉水量， 用水泵连续地加
入冷水。
电加热锅炉的简易流程图
始终保持一定高度 冶炼好的铁水和炉渣定期或连续排出
其间涉及多种参数的控制
流量、压力、温度、物位（液位）等
什么是过程控制
过程控制(Process Control)
是指石油、化工、电力、冶金、轻工等工业部 门以连续性物流为主要特征的生产过程的自动 控制。
主要解决
各种生产过程中的温度、压力、流量、液位(或 物位)、以及成分等参数的自动监测和控制问题。
1.3 过程控制系统的性能指标
稳定性、准确性和快速性
定值控制系统在于恒定，要求克服干扰，使系 统的被控参数能稳、准、快地保持接近或等于 设定值。
随动（伺服）控制系统的主要目标是跟踪，即 稳、准、快地跟踪设定值。
过程控制讲义课件(全套)
前馈—反馈控制系统
29
1.4 过程控制系统的分类
6. 按给定信号的特点分类 ： 定值控制系统 程序控制系统 随动控制系统
（1）定值控制系统：就是系统被控量的给定值保持在规定 值不变，或在小范围附近不变。定值控制系统是过程控 制中应用最多的一种控制系统，因为在工业生产过程中 大多要求系统被控量的给定值保持在某一定值，或在某 很小范围内不变。 例如过热蒸汽温度控制系统、转炉供氧量控制系统 均为一个定值控制系统。
30
1.4 过程控制系统的分类
（2）程序控制系统：它是被控量的给定值按预定的时 间程序变化工作的。控制的目的就是使系统被控量按 工艺要求规定的程序自动变化。 例如同期作业的加热设备(机械、冶金工业中的热 处理炉)，一般工艺要求加热升温、保温和逐次降温 等程序，给定值就按此程序自动地变化，控制系统按 此给定程序自动工作，达到程序控制的目的。
4. 按被控制量的多少分类：
单变量控制系统 多变量控制系统
25
1.4 过程控制系统的分类
5. 按系统的结构分类：
反馈控制系统 前馈控制系统 复合控制系统 单回路控制系统 串级控制系统
26
1.4 过程控制系统的分类
（1）反馈控制系统
它是过程控制系统中的一种最基本的控制结构形 式。反馈控制系统是根据系统被控量的偏差进行工作 的，偏差值是控制的依据，最后达到消除或减小偏差 的目的。如过热蒸汽温度控制系统就是一个反馈控制 系统。另外，反馈信号也可能有多个，从而可以构成 多个闭合回路，称其为多回路控制系统。
23
1.4 过程控制系统的分类
1. 按被控量分类 ：
温度控制系统 压力控制系统 流量控制系统 液位控制系统等
2. 按完成的功能分类：
29
1.4 过程控制系统的分类
6. 按给定信号的特点分类 ： 定值控制系统 程序控制系统 随动控制系统
（1）定值控制系统：就是系统被控量的给定值保持在规定 值不变，或在小范围附近不变。定值控制系统是过程控 制中应用最多的一种控制系统，因为在工业生产过程中 大多要求系统被控量的给定值保持在某一定值，或在某 很小范围内不变。 例如过热蒸汽温度控制系统、转炉供氧量控制系统 均为一个定值控制系统。
30
1.4 过程控制系统的分类
（2）程序控制系统：它是被控量的给定值按预定的时 间程序变化工作的。控制的目的就是使系统被控量按 工艺要求规定的程序自动变化。 例如同期作业的加热设备(机械、冶金工业中的热 处理炉)，一般工艺要求加热升温、保温和逐次降温 等程序，给定值就按此程序自动地变化，控制系统按 此给定程序自动工作，达到程序控制的目的。
4. 按被控制量的多少分类：
单变量控制系统 多变量控制系统
25
1.4 过程控制系统的分类
5. 按系统的结构分类：
反馈控制系统 前馈控制系统 复合控制系统 单回路控制系统 串级控制系统
26
1.4 过程控制系统的分类
（1）反馈控制系统
它是过程控制系统中的一种最基本的控制结构形 式。反馈控制系统是根据系统被控量的偏差进行工作 的，偏差值是控制的依据，最后达到消除或减小偏差 的目的。如过热蒸汽温度控制系统就是一个反馈控制 系统。另外，反馈信号也可能有多个，从而可以构成 多个闭合回路，称其为多回路控制系统。
23
1.4 过程控制系统的分类
1. 按被控量分类 ：
温度控制系统 压力控制系统 流量控制系统 液位控制系统等
2. 按完成的功能分类：
《过程控制》课件
感谢观看
THANKS
通过精确控制冶金过程中的各种参数，实现 高效、低耗、高质量的冶金生产。
详细描述
在冶金过程中，自动化控制系统通过对熔炼 、连铸、轧制等环节的温度、压力、流量、 成分等参数的监测和调节，实现高效、低耗 、高质量的生产。这有助于提高冶金产品的 质量和降低生产成本。
电力过程控制实例
总结词
通过自动化技术实现对电力生产过程的控制 ，确保电力供应的稳定和安全。
工业4.0与过程控制的融合发展
总结词
工业4.0强调的是数字化、智能化和互联化，与过程控制技术的融合将推动工业生产的进一步升级。
详细描述
工业4.0通过物联网、边缘计算等技术，实现设备间的互联互通和数据共享，为过程控制提供了更广阔的应用场 景。同时，工业4.0也促进了生产过程的自动化和智能化，提高了生产效率和产品质量。
工业网络与安全问题挑战
工业网络安全挑战
随着工业自动化和信息化的发展，工业控制系统越来 越多地通过网络进行数据交换和远程控制，这使得工 业控制系统面临网络安全威胁和攻击的挑战。
数据安全挑战
工业控制系统中的数据涉及到企业的核心机密和生产 安全，一旦泄露或被篡改，将给企业带来巨大的经济 损失和安全风险。
要点二
稳定性挑战
在某些情况下，控制系统可能受到外部干扰或内部参数变 化的影响，导致系统稳定性下降，甚至出现振荡或发散。
复杂过程与非线性系统挑战
复杂过程挑战
许多实际的过程控制系统具有非线性、时变、不确定性 和耦合等特性，这使得对系统的建模和战
非线性系统在控制过程中表现出复杂的动态行为，如跳 跃、分岔和混沌等，这使得传统的线性控制方法难以应 对。
化工过程控制实例
总结词
过程控制系统ppt课件
2、调节原理 二、稳定边界法（临界比例度法）
4、变送器：一般为“＋”； 一般控制系统中，有效办法是采用串级控制。
当口径A和差压(P1-P2)一定时，流量Q仅随阻尼的
变化而变化。改变阀门的开启程度，可改变流通阻力而 控制介质流量。
二、控制阀的流量特性
1、概念
l Q ,L Q max
Ql f( )(33)
§2-2 被控参数和控制参数的选择
一、被控参数(即被控量)的选择
1.选择的意义
2. 选择方法
(1).选直接参数
即能直接发映生产过程产品产量和质量，以及安全 运行的参数。(如锅炉锅筒的水位控制。)
(2).选间接参数
当选直接参数有困难时采用。(如用反应釜的温度 控制间接实现化学反应的质量控制。)
3. 选间接参数的原则
它是每经过一个周期后，波动幅度衰减的百分数，即：
B1 B2
B1
2．超调量和最大动态偏差：
随动控制系统中，超调量（Overshoot）σ定义为：
B1 100%
C
定值控制系统采用最大动态偏差A表示超调程度。即：
3．余差：
A B1 C
它是控制系统的最终稳态偏差e(∞)。在阶跃输入作
用下，余差（Steady-state error）为：
以液体储槽的水位控制为例进行说明。
1、控制原理(如下图)
液位变送器 液位控制器
执行器
2、系统方块图
1-1典型单回路控制系统
3、主要组成部分
(1)、被控对象：生产过程中被控制的工艺设备或装置。 (2)、检测变送单元： (3)、控制器：实时地对被控系统施加控制作用。 (4)、执行器：将控制信号进行放大以驱动控制阀。常见的
• 必须考虑工艺生产的合理性和仪表的现状。 • 间接参数应与直接参数有某种单值函数关系。 • 间接参数要有足够的灵敏度。
4、变送器：一般为“＋”； 一般控制系统中，有效办法是采用串级控制。
当口径A和差压(P1-P2)一定时，流量Q仅随阻尼的
变化而变化。改变阀门的开启程度，可改变流通阻力而 控制介质流量。
二、控制阀的流量特性
1、概念
l Q ,L Q max
Ql f( )(33)
§2-2 被控参数和控制参数的选择
一、被控参数(即被控量)的选择
1.选择的意义
2. 选择方法
(1).选直接参数
即能直接发映生产过程产品产量和质量，以及安全 运行的参数。(如锅炉锅筒的水位控制。)
(2).选间接参数
当选直接参数有困难时采用。(如用反应釜的温度 控制间接实现化学反应的质量控制。)
3. 选间接参数的原则
它是每经过一个周期后，波动幅度衰减的百分数，即：
B1 B2
B1
2．超调量和最大动态偏差：
随动控制系统中，超调量（Overshoot）σ定义为：
B1 100%
C
定值控制系统采用最大动态偏差A表示超调程度。即：
3．余差：
A B1 C
它是控制系统的最终稳态偏差e(∞)。在阶跃输入作
用下，余差（Steady-state error）为：
以液体储槽的水位控制为例进行说明。
1、控制原理(如下图)
液位变送器 液位控制器
执行器
2、系统方块图
1-1典型单回路控制系统
3、主要组成部分
(1)、被控对象：生产过程中被控制的工艺设备或装置。 (2)、检测变送单元： (3)、控制器：实时地对被控系统施加控制作用。 (4)、执行器：将控制信号进行放大以驱动控制阀。常见的
• 必须考虑工艺生产的合理性和仪表的现状。 • 间接参数应与直接参数有某种单值函数关系。 • 间接参数要有足够的灵敏度。
1过程控制系统概述精品PPT课件
《过程控制工程》,王树青,化工出版社 ,2008；
电气信息学院测控系
成绩评定与学习要求
一、成绩评定 （1）平时成绩 30%
出勤率、作业、课堂表现、实验等。 （2）考试成绩 70%
二、学习要求 （1）坚持听课，避免与考研的冲突； （2）掌握系统的原理； （3）勤于思考，灵活应用； （4）及时复习、总结。
电气信息学院测控系
示例分析：
工艺原理： 转炉是炼钢生产中的一种设备。熔融的
铁水装入转炉后，通过氧枪供给转炉一定的 氧气，进行吹氧。使铁水中的碳氧化燃烧， 不断降低铁水中的含碳量。 控制要求：
控制吹氧量和吹氧时间，可以获得不同 品种的钢产品。
电气信息学院测控系
控制系统工作原理： 由图可见，从节流装置
?检测与变送器调节器的设计?调节器的设计?执行器本课程主要内容电气信息学院测控系?简单控制系统?复杂控制系统串级比值前馈等?先进控制系统模糊神经网络预测解耦等?计算机过程控制系统过程控制的任务与目标11过程控制系统的组成与特点过程控制系统的组成与特点1212第一章概述电气信息学院测控系过程控制系统的性能指标过程控制的进展1314?生产过程
电气信息学院测控系
1.1 过程控制的任务与目标
• 生产过程：
– 是指物料经过若干加工步骤而成为产品的过程。
• 生产过程的总目标：
– 以最经济的途径将原物料加工成预期的产品。
• 过程控制的任务:
– 了解工艺流程和动静态特性， – 实现生产过程的控制目标。
电气信息学院测控系
• 生产过程的要求：安全性,稳定性,经济性。
界干扰，使被控量尽量保持接近或等于设定值。
电气信息学院测控系
5．过程控制有多种分类方法
• 按被控参数分类： 温度、压力、流量、液位或物位控制系统、物性
电气信息学院测控系
成绩评定与学习要求
一、成绩评定 （1）平时成绩 30%
出勤率、作业、课堂表现、实验等。 （2）考试成绩 70%
二、学习要求 （1）坚持听课，避免与考研的冲突； （2）掌握系统的原理； （3）勤于思考，灵活应用； （4）及时复习、总结。
电气信息学院测控系
示例分析：
工艺原理： 转炉是炼钢生产中的一种设备。熔融的
铁水装入转炉后，通过氧枪供给转炉一定的 氧气，进行吹氧。使铁水中的碳氧化燃烧， 不断降低铁水中的含碳量。 控制要求：
控制吹氧量和吹氧时间，可以获得不同 品种的钢产品。
电气信息学院测控系
控制系统工作原理： 由图可见，从节流装置
?检测与变送器调节器的设计?调节器的设计?执行器本课程主要内容电气信息学院测控系?简单控制系统?复杂控制系统串级比值前馈等?先进控制系统模糊神经网络预测解耦等?计算机过程控制系统过程控制的任务与目标11过程控制系统的组成与特点过程控制系统的组成与特点1212第一章概述电气信息学院测控系过程控制系统的性能指标过程控制的进展1314?生产过程
电气信息学院测控系
1.1 过程控制的任务与目标
• 生产过程：
– 是指物料经过若干加工步骤而成为产品的过程。
• 生产过程的总目标：
– 以最经济的途径将原物料加工成预期的产品。
• 过程控制的任务:
– 了解工艺流程和动静态特性， – 实现生产过程的控制目标。
电气信息学院测控系
• 生产过程的要求：安全性,稳定性,经济性。
界干扰，使被控量尽量保持接近或等于设定值。
电气信息学院测控系
5．过程控制有多种分类方法
• 按被控参数分类： 温度、压力、流量、液位或物位控制系统、物性
过程控制系统及其应用PPT课件.
第三个阶段最大成就就是大规模集成电路和微 处理器的产生，这大大加速了工业计算机的商 品化和计算机技术的普及和发展。为了满足工 业计算机可靠性和灵活性的需要，作为一种全 新的工业控制工具，集散控制系统产生了 （Distributed Control Systems, DCS）。 它是集计算机技术、控制技术、通信技术和图 形显示技术于一体的计算机系统。而另一方面， 控制理论和其它学科相互渗透，从而形成了以 大系统理论和智能控制理论为代表的所谓第三 代控制理论。
第七节 现场总线技术 一、现场总线技术及其产生的背景 二、现场总线的工作原理 三、现场总线的技术特点 四、几种典型的现场总线
第九章 过程自动化控制系统的应用实例
第一节 恒压供水控制系统 一、概述 二、恒水压控制装置 三、其他方案
第二节 楼宇设备管理和监控系统 一、概述 二、系统的组成及工作原理 三、系统软件 四、系统的特点
过程控制系统及其应用
目录
第一章 过程控制的基本概念
第一节 过程控制的发展概况 第二节 过程控制系统的组成
一、被控对象 二、 传感器和变送器 三、 控制器 四、 执行器 五、 控制阀
第三节 过程控制的分类 一、各种分类方法 二、设定值分类
第四节 生产对过控制的要求和指标 一、生产对过程控制的要求 二、过程控制系统的品质指标
四、执行器
执行器接收控制器的控制信号u，经变换或 放大后推动调节阀。目前的执行器有气动执行 器和电动执行器，如控制器是电动的，而执行 器是气动的，则在控制器与执行器之间要有电 气转换器。如用电动执行器，则控制器输出须 经伺服放大器放大才能驱动执行器以推动调节 阀。
五、调节阀
控制器输出控制信号u，经气动或电动执行 器驱动调节阀，改变输入对象的操纵量q，使 被控量受到控制。
过程控制系统第1章-过程控制系统概述课件
7
2.自动化仪表的发展
自动化仪表是一种“信息机器”，其主要功能是信息形式的转换 和表达，将输入信号转换成输出信号。信号可以按时间域或频 率域表达，信号的传输则可调制成连续的模拟量或断续的数字 量形式。自动化仪表的发展一直适应着工业的需要，经历了自 力式、基地式、单元组合式、智能式和总线式几个发展阶段。 按照工作能源的不同，单元组合仪表还可分为电动单元组合仪 表(DDZ)和气动单元组合仪表(QDZ)两大类，它们都经历了Ⅰ型、 Ⅱ型、Ⅲ型3个阶段。智能仪表就是在普通的模拟仪表基础上增 加微处理器电路而形成的仪表。这里所谓的“智能”，是指现场 仪表具有普通模拟仪表拥有的信号变换、补偿、驱动等常规功 能以外，还具有一定的拟人智能的特性或功能，例如自适应、 自学习、自校正、自诊断和自组织等。
6
1.传递函数
图1-13 环节的输入-输出关系
31
2.框图变换 (1)框图的基本元素 (2)框图运算法则 (3)复杂框图的化简及应用
32
2.框图变换
图1-14 简单控制系统框图
33
(1)框图的基本元素 构成控制系统框图的基本元素包括信息、分支点、汇合点和 环节。 1)信息 2)分支点 3)汇合点 4)环节
4
1.控制理论的发展
自动控制理论是研究自动控制共同规律的技术科学，它的发展 初期是以反馈理论为基础的自动调节原理。根据自动控制技术 发展的不同阶段，自动控制理论相应经历了从经典控制理论、 现代控制理论，到控制论、信息论、系统论等学科交叉的若干 发展阶段。 经典控制理论是指在20世纪40年代到50年代末期所形成的理论 体系，它主要是研究单输入单输出(SISO)线性定常系统的分析 和设计，其理论基础是描述系统输入-输出关系的传递函数，解 决SISO系统的稳定性问题。
2.自动化仪表的发展
自动化仪表是一种“信息机器”，其主要功能是信息形式的转换 和表达，将输入信号转换成输出信号。信号可以按时间域或频 率域表达，信号的传输则可调制成连续的模拟量或断续的数字 量形式。自动化仪表的发展一直适应着工业的需要，经历了自 力式、基地式、单元组合式、智能式和总线式几个发展阶段。 按照工作能源的不同，单元组合仪表还可分为电动单元组合仪 表(DDZ)和气动单元组合仪表(QDZ)两大类，它们都经历了Ⅰ型、 Ⅱ型、Ⅲ型3个阶段。智能仪表就是在普通的模拟仪表基础上增 加微处理器电路而形成的仪表。这里所谓的“智能”，是指现场 仪表具有普通模拟仪表拥有的信号变换、补偿、驱动等常规功 能以外，还具有一定的拟人智能的特性或功能，例如自适应、 自学习、自校正、自诊断和自组织等。
6
1.传递函数
图1-13 环节的输入-输出关系
31
2.框图变换 (1)框图的基本元素 (2)框图运算法则 (3)复杂框图的化简及应用
32
2.框图变换
图1-14 简单控制系统框图
33
(1)框图的基本元素 构成控制系统框图的基本元素包括信息、分支点、汇合点和 环节。 1)信息 2)分支点 3)汇合点 4)环节
4
1.控制理论的发展
自动控制理论是研究自动控制共同规律的技术科学，它的发展 初期是以反馈理论为基础的自动调节原理。根据自动控制技术 发展的不同阶段，自动控制理论相应经历了从经典控制理论、 现代控制理论，到控制论、信息论、系统论等学科交叉的若干 发展阶段。 经典控制理论是指在20世纪40年代到50年代末期所形成的理论 体系，它主要是研究单输入单输出(SISO)线性定常系统的分析 和设计，其理论基础是描述系统输入-输出关系的传递函数，解 决SISO系统的稳定性问题。
《过程控制》PPT课件
小结
一、基本控制算法分析 二、比例控制算法 三、比例积分控制算法 四、比例积分微分算法
谢谢 ！
第十一讲 PID控制器的选取
• 主要内容
一、控制器的选型 二、控制器正反作用的选择
一、控制器的选型
DVs
ysp + _
干扰通道
控制器
u(t)
MV 控制阀
+ 控制通道 +
y(t)
被控过程
传感变送器
ym(t)
100
75
% CO
50
25
25% PB 50% PB 100% PB 200% PB
PB 100%Kc
0 0
25 50 75 100 % TO
可见，小的比例度对应于大的控制器增益， 而大的比例度对应于小的控制器增益。
理想比例控制器的输出特性如左图所示，对于 控制器的输出没有物理限制。但在实际的控制器是 具有物理限制的，当输出达到上限或者下限，控制 阀就饱和了，如图所示。
MV
+ 被控过程 +
y(t)
u(t)
ym(t) 传感变送器
u(t)Kce(t)u0,
e(t)ysp(t)ym(t)
KC 被称为控制器增益，通常无量纲，偏置u0是控制 器的稳态输出，反映了比例控制的工作点。
在很多工业控制器中都没有控制器增益设定，而是 采用比例度来进行设定。
• 定义：比例度是指
使控制器输出全范 围变化所对应的控 制误差的比例。
TO of Liquid Level Kc = 0.5 Kc = 1.0 Kc = 2.0
Kc = 4.0
10
20
30
40
50
Time, min
过程控制系统总复习ppt课件
• 单容对象的传递函数建立：单容水槽+电加热炉。实际单 容被控对象动态特性是一阶惯性环节。
• 纯延迟产生的原因
• 自平衡和非自平衡的定义：无自平衡能力的单容对象的响 应曲线是一个积分环节。
• 测试法建模：时域法。 • 选择模型结构：一阶惯性加纯延迟/二阶惯性加纯延迟；
并掌握作图法确定一阶惯性加纯延迟结构的数学模型。除 作图法外，还有两点法求数学模型的参数。
第七章 补偿控制
• 内容及范围
• 补偿控制系统的分类：4种，基本结构。
• 前馈控制：前馈控制与反馈控制的比较（区别、有缺点）； 根据不变性原理，实现完全补偿的前馈控制器传递函数的 求导。4种前馈控制系统结构，以及前馈控制七的传递函 数如何求得。
• Smith预估器：掌握Smith预估器的结构，能根据被控过程 传递函数，构造Smtih预估器。各种改进型Smith预估器实 现完全抗干扰的传递函数求解。
第四章 PID调节原理
• 内容及范围： 1. P、I、D的调节原理，各自特点；P（有差）；I（无差
但会积分饱和，能抗积分饱和电路的工作过程）； 2. PID控制器的正反作用（PPT），结合第三章内容一起复
习 3. PID控制规律选择的原则 4. PID工程调整的方法：
第五章 串级控制
• 内容及范围 • 串级控制组成、特点（两个控制器，一个执行器）以及基
• 大林算法：设计思想；振铃现象的判断。
史密斯补偿 原理分析
• Y(s)与U(s)之间的传递函数 Gp (s)e s
• 采用Smith预估器，反馈信号Y’(s)与U(s)的传函
Gp (s)es Gp '(s) Gp (s)
• 所以Gp’(s)传函为： Gp’(s)= Gp(s)（1-e-ts)
• 纯延迟产生的原因
• 自平衡和非自平衡的定义：无自平衡能力的单容对象的响 应曲线是一个积分环节。
• 测试法建模：时域法。 • 选择模型结构：一阶惯性加纯延迟/二阶惯性加纯延迟；
并掌握作图法确定一阶惯性加纯延迟结构的数学模型。除 作图法外，还有两点法求数学模型的参数。
第七章 补偿控制
• 内容及范围
• 补偿控制系统的分类：4种，基本结构。
• 前馈控制：前馈控制与反馈控制的比较（区别、有缺点）； 根据不变性原理，实现完全补偿的前馈控制器传递函数的 求导。4种前馈控制系统结构，以及前馈控制七的传递函 数如何求得。
• Smith预估器：掌握Smith预估器的结构，能根据被控过程 传递函数，构造Smtih预估器。各种改进型Smith预估器实 现完全抗干扰的传递函数求解。
第四章 PID调节原理
• 内容及范围： 1. P、I、D的调节原理，各自特点；P（有差）；I（无差
但会积分饱和，能抗积分饱和电路的工作过程）； 2. PID控制器的正反作用（PPT），结合第三章内容一起复
习 3. PID控制规律选择的原则 4. PID工程调整的方法：
第五章 串级控制
• 内容及范围 • 串级控制组成、特点（两个控制器，一个执行器）以及基
• 大林算法：设计思想；振铃现象的判断。
史密斯补偿 原理分析
• Y(s)与U(s)之间的传递函数 Gp (s)e s
• 采用Smith预估器，反馈信号Y’(s)与U(s)的传函
Gp (s)es Gp '(s) Gp (s)
• 所以Gp’(s)传函为： Gp’(s)= Gp(s)（1-e-ts)
过程控制系统课件第一章绪论(共67张PPT)
系统稳态准确性的指标。
C= y(∞) - r
y
y3
y1
r
Tp
C
y(∞)
T
t
TS
图1.5 闭环控制系统对设定值的阶跃扰动的响应曲线
共六十七页
第三节
过程控制系统的质量指标
2）衰减(shuāi jiǎn)比n和衰减率
ψ
设第一个波振幅
(zhènfú)为 y 、第三个波振幅为 y
1
3
y1y3
1
1
y1
过程
(guòchéng)
控制系统
Process Control System
共六十七页
自动化技术是信息科学与技术的一个重要分支。
过程控制等工程领域自动控制的理论基础是工程控制论，其
奠基性著作是钱学森先生于1954年发表的《工程控制论》。
控制论的四大应用领域：工程控制、生物(shēngwù)控制、经济
y()
y
y3
y1
r
Tp
C
y(∞)
T
t
TS
图1.5 闭环控制系统对设定值的阶跃扰动的响应曲线
共六十七页
第三节
过程(guòchéng)控制系统的质
量指标
4）过渡过程时间Ts
Ts是指从过渡过程开始(kāishǐ)到过渡过程结束所需的
时间。当被控参数与稳态值间的偏差进入稳态值的±5%
（或±2%）范围内，就认为过渡过程结束。
统的控制质量。
共六十七页
y(t )
二、过程控制系统
的分类
(kònɡ zhìxìtǒnɡ)
（二）按给定值信号分类
1．定值控制系统
C= y(∞) - r
y
y3
y1
r
Tp
C
y(∞)
T
t
TS
图1.5 闭环控制系统对设定值的阶跃扰动的响应曲线
共六十七页
第三节
过程控制系统的质量指标
2）衰减(shuāi jiǎn)比n和衰减率
ψ
设第一个波振幅
(zhènfú)为 y 、第三个波振幅为 y
1
3
y1y3
1
1
y1
过程
(guòchéng)
控制系统
Process Control System
共六十七页
自动化技术是信息科学与技术的一个重要分支。
过程控制等工程领域自动控制的理论基础是工程控制论，其
奠基性著作是钱学森先生于1954年发表的《工程控制论》。
控制论的四大应用领域：工程控制、生物(shēngwù)控制、经济
y()
y
y3
y1
r
Tp
C
y(∞)
T
t
TS
图1.5 闭环控制系统对设定值的阶跃扰动的响应曲线
共六十七页
第三节
过程(guòchéng)控制系统的质
量指标
4）过渡过程时间Ts
Ts是指从过渡过程开始(kāishǐ)到过渡过程结束所需的
时间。当被控参数与稳态值间的偏差进入稳态值的±5%
（或±2%）范围内，就认为过渡过程结束。
统的控制质量。
共六十七页
y(t )
二、过程控制系统
的分类
(kònɡ zhìxìtǒnɡ)
（二）按给定值信号分类
1．定值控制系统
过程控制第一章绪论 ppt课件
返回本节 36
ppt课件
第2讲
第三节 过程控制系统的组成及其分类
一、过程控制系统组成
ppt课件
37
人工控制
给水调节阀 省煤器 W 给水 h 过热器 D 蒸汽
汽包
水 位 计
水 冷 壁
汽包锅炉给水人工控制示意图
人工/自动
ppt课件 38
自动控制
给水 w h 蒸汽 D
测量单元
执行单元
控制单元
给定单元
（1）局部自动化阶段 （20世纪 50～60年代）
自动化仪表安装在现场生产设 适用于小规模、局部过程控制。
备上，只具备简单的测控功能。
ppt课件
12
（2）模拟单元仪表控制阶段（20世纪60～70年代 ） 特点： 自动化仪表划分成各种标准功能单元，按需 控制仪表集中在控制室，生产现场各处的参
第三章 简单过程控制系统
第四章 复杂过程控制系统
ppt课件
54
主要参考书
施仁， 《自动化仪表与过程控制》 电子工业出版社 ，2003 孙优贤， 《工业过程控制技术 》 化学工业出版社 ，2006 陈夕松 ， 《过程控制系统》， 科学出版社，2003 刘元杨， 《自动检测和过程控制》 冶金工业出版社 ，2003 金以慧，《过程控制》，清华大学出版社
以不变性原理为理论基础，直接根据扰动量的大小进行工 作，扰动是控制依据，及时克服扰动对被控量的影响。它 是一种开环控制，实际中一般不能单独使用。
ppt课件
49
3）复合控制系统
将前馈和反馈控制结构结合起来，充分利用开环前馈和反馈 控制两者的优点，大大提高控制质量
ppt课件
50
2、按给定值信号特点来分类
ppt课件
第2讲
第三节 过程控制系统的组成及其分类
一、过程控制系统组成
ppt课件
37
人工控制
给水调节阀 省煤器 W 给水 h 过热器 D 蒸汽
汽包
水 位 计
水 冷 壁
汽包锅炉给水人工控制示意图
人工/自动
ppt课件 38
自动控制
给水 w h 蒸汽 D
测量单元
执行单元
控制单元
给定单元
（1）局部自动化阶段 （20世纪 50～60年代）
自动化仪表安装在现场生产设 适用于小规模、局部过程控制。
备上，只具备简单的测控功能。
ppt课件
12
（2）模拟单元仪表控制阶段（20世纪60～70年代 ） 特点： 自动化仪表划分成各种标准功能单元，按需 控制仪表集中在控制室，生产现场各处的参
第三章 简单过程控制系统
第四章 复杂过程控制系统
ppt课件
54
主要参考书
施仁， 《自动化仪表与过程控制》 电子工业出版社 ，2003 孙优贤， 《工业过程控制技术 》 化学工业出版社 ，2006 陈夕松 ， 《过程控制系统》， 科学出版社，2003 刘元杨， 《自动检测和过程控制》 冶金工业出版社 ，2003 金以慧，《过程控制》，清华大学出版社
以不变性原理为理论基础，直接根据扰动量的大小进行工 作，扰动是控制依据，及时克服扰动对被控量的影响。它 是一种开环控制，实际中一般不能单独使用。
ppt课件
49
3）复合控制系统
将前馈和反馈控制结构结合起来，充分利用开环前馈和反馈 控制两者的优点，大大提高控制质量
ppt课件
50
2、按给定值信号特点来分类
过程控制系统ppt课件
气动执行器：其作用是接受调节器送来的信号， 相应地去改变操纵变量以稳定被控变量。46.
自动控制系统是采用自动化装置来代替人手操作的系统。 自动控制系统由被控对象和能实现过程控制的自动化装 置组成
液位控制系统的工作过程
学习要点2：识读带控制点的工艺流程图
精馏塔控制方案常采用（温度）控制来保证产品的纯度。
z(t)
量
值
测量元件或变送器
自动化装置
工艺对象
自动控制系统组成：由被控对象和能实现过程控制的自动
化装置组成
控制系统的作用：自动控制装置是能克服（偏差） 使被控变量回到给定值的装置。
控制系统特点：（被控变量）是指对象内要求保持给定值的 物理量。
操纵变量是指受控制器操纵，用于克服干扰使被控变量 保持设定值的物理量和能量。
控制
1.（√ ）自动控制系统是采用自动化装置来代替人手操作的系统。
变送器、调节器、执行器的作用 2.自动控制系统组成，以下（由被控对象和能实现过程控制的自动化装置组成）项是正确的。
变送器：将非电压或者电流信号转换成标准的 4-20mA的电流信号。
调节器：是一种工业控制仪表, 用于温度,压力, 流量,液位等参数的控制,带有自整定PID算法， 具有RS485通讯功能。
过程控制系统稳定性
63.一个线性系统的稳定性（稳定或不稳定）取决于（ ）。
A.干扰作用的形式 B.干扰作用的强弱 C.系统本身的结构及参数 D.干扰作用的形式及强弱和系统本身的结构及参数
自动控制系统的分类（正负反馈）
开环控制系统
按照是否有反馈分类
闭环控制系统 按照设定值的不同分类
定随 程 值动 序 控控 控 制制 制 系系 系 统统 统
（d）非周期衰减过程
自动控制系统是采用自动化装置来代替人手操作的系统。 自动控制系统由被控对象和能实现过程控制的自动化装 置组成
液位控制系统的工作过程
学习要点2：识读带控制点的工艺流程图
精馏塔控制方案常采用（温度）控制来保证产品的纯度。
z(t)
量
值
测量元件或变送器
自动化装置
工艺对象
自动控制系统组成：由被控对象和能实现过程控制的自动
化装置组成
控制系统的作用：自动控制装置是能克服（偏差） 使被控变量回到给定值的装置。
控制系统特点：（被控变量）是指对象内要求保持给定值的 物理量。
操纵变量是指受控制器操纵，用于克服干扰使被控变量 保持设定值的物理量和能量。
控制
1.（√ ）自动控制系统是采用自动化装置来代替人手操作的系统。
变送器、调节器、执行器的作用 2.自动控制系统组成，以下（由被控对象和能实现过程控制的自动化装置组成）项是正确的。
变送器：将非电压或者电流信号转换成标准的 4-20mA的电流信号。
调节器：是一种工业控制仪表, 用于温度,压力, 流量,液位等参数的控制,带有自整定PID算法， 具有RS485通讯功能。
过程控制系统稳定性
63.一个线性系统的稳定性（稳定或不稳定）取决于（ ）。
A.干扰作用的形式 B.干扰作用的强弱 C.系统本身的结构及参数 D.干扰作用的形式及强弱和系统本身的结构及参数
自动控制系统的分类（正负反馈）
开环控制系统
按照是否有反馈分类
闭环控制系统 按照设定值的不同分类
定随 程 值动 序 控控 控 制制 制 系系 系 统统 统
（d）非周期衰减过程
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电气信息学院测控系
仪表控制系统：由被控过程和过程检测控制仪表 两部分组成。
控制方法: 单变量过程控制系统、多变量过程 控制系统。
控制算法： PID控制、智能控制等。
3.被控过程属慢过程、多参数控制 连续工业过程大惯性和大滞后的特点决定了被
控过程为慢过程。
4.定值控制是主要形式 被控参数的设定值为一个定值，减小或消除外
《过程控制工程》,王树青,化工出版社 ,2008；
电气信息学院测控系
成绩评定与学习要求
一、成绩评定 （1）平时成绩 30%
出勤率、作业、课堂表现、实验等。 （2）考试成绩 70%
二、学习要求 （1）坚持听课，避免与考研的冲突； （2）掌握系统的原理； （3）勤于思考，灵活应用； （4）及时复习、总结。
– (1)安全性：生产过程中，确保人身和设备安 全是最重要和最基本的要求。
– (2)稳定性：系统抑制外部干扰、保持生产过程 长期稳定运行的能力。
– (3)经济性：低成本高效益是过程控制的另一个 目标。
• 工业过程可以分为：连续过程工业、离散过
程工业和间隙过程工业。 – 过程控制主要是指连续过程工业的控制。
电气信息学院测控系
1.2 过程控制系统的组成与特点
1.2.1 过程控制系统系统组成：
• 由以下几部分组成： 1．被控过程（或对象）； 2．用于生产过程参数检测的检测与变送器； 3．控制器（调节器）； 4．执行器； 5．报警、保护和连锁等其它部件。
电气信息学院测控系
r
u
y (t)
控制器
执行机构
被控对象
• 定值控制系统的特点： 在于恒定，要求克服干扰，使系统的被控参数能稳、
准、快地保持接近或等于设定值。 • 随动（伺服）控制系统：
主要目标是跟踪，即稳、准、快地跟踪设定值。
电气信息学院测控系
y
r
y1
y3
0
ts
图1.3 过程控制系统阶跃响应曲线
电气信息学院测控系
y() t
• 1．衰减比和衰减率
过程控制系统
测控技术与仪器系 程竹明 E-mail: 电 话：
电气信息学院测控系
教材和主要参考书目
1、教材：《过程控制系统》第2版,方康玲,武汉理工 大学出版社;2007
2、参考教材：《过程控制工程》,孙洪程,高等教育出 版社,2006；
《工业生产过程控制》,何衍庆,化工出 版社,2007；
《过程控制系统》,俞金寿,机械工业出 版社,2009；
采集到的氧气流量，送入 流量变送器FT，再经过开 方器，其结果送到流量控 制器（调节器）FC作为流 量反馈值，与供氧量的设 定值比较，得到偏差值， 经过流量控制器（调节器） FC进行PID运算，输出控 制信号，去控制调节阀的 开度，从而改变供氧量的 大小，以满足生产工艺要 求。
3
FC 4
2 FT
5
氧
检测与变送器
图1.1 过程控制系统基本结构图
控制器（或称调节器）：根据系统输出测量值与 设定值r的偏差，按照一定的控制算法输出控制量 u，对被控过程进行控制。 执行器（如调节阀）：接受控制器送来的控制信 息调节被控量，达到预期的控制目标。
过程的输出信号通过检测与变送器，反馈到 控制器的输入端，构成闭环控制系统。
电气信息学院测控系
本课程在自动化类专业中的地位和作用
➢与自动控制理论的联系（思考自控的内容）； ➢与运动控制系统的区别； ➢主要应用场合； ➢支撑课程以及相关基础课程。 ➢在整个自动化大类专业中的地位；
电气信息学院测控系
本课程主要内容
➢基本概念
▪ 过程控制系统的概念和发展状况 ▪ 控制对象的数学模型
➢系统的构成：
▪ 检测与变送器 ▪ 调节器的设计 ▪ 执行器
➢简单控制系统 ➢复杂控制系统（串级、比值、前馈等） ➢先进控制系统（模糊、神经网络、预测、解耦等） ➢计算机过程控制系统
电气信息学院测控系
第一章 概 述
1.1 过程控制的任务与目标 1.2 过程控制系统的组成与特点 1.3 过程控制系统的性能指标 1.4 过程控制的进展
电气信息学院测控系
1.1 过程控制的任务与目标
• 生产过程：
– 是指物料经过若干加工步骤而成为产品的过程。
• 生产过程的总目标：
– 以最经济的途径将原物料加工成预期的产品。
• 过程控制的任务:
– 了解工艺流程和动静态特性， – 实现生产过程的控制目标。
电气信息学院测控系
• 生产过程的要求：安全性,稳定性,经济性。
电气信息学院测控系
• 按参数性质分类： 集中参数控制系统、分布参数控制系统
• 按控制算法分类： 简单控制系统、复杂控制系统、先进或高级控
制系统 • 按控制器形式分类：
常规仪表过程控制系统、计算机过程控制系统
电气信息学院测控系
1.3 过程控制系统的性能指标
• 工业过程控制的要求： 稳定性、准确性、快速性。
界干扰，使被控量尽量保持接近或等于设定值。
电气信息学院测控系
5．过程控制有多种分类方法
• 按被控参数分类： 温度、压力、流量、液位或物位控制系统、物性
控制系统、成分控制系统。 • 按被控量数分类：
单变量过程控制系统、多变量过程控制系统。 • 按设定值分类：
定值控制系统、随Hale Waihona Puke （伺服）控制系统、程序控 制系统。
气
1
转 炉
图1.2 转炉供氧控制系统
电气信息学院测控系
1.2.2 过程控制的特点
.一、过程工业的特点：
• 过程控制是指连续过程工业，是十分复杂的大系 统；
• 存在不确定性、时变性以及非线性等因素，过程 控制的难度大；
• 工业过程生产环境恶劣，生产条件苛刻； • 更强调实时性和整体性； • 全局优化比较重要，有可能采用智能控制方法和
电气信息学院测控系
示例分析：
工艺原理： 转炉是炼钢生产中的一种设备。熔融的
铁水装入转炉后，通过氧枪供给转炉一定的 氧气，进行吹氧。使铁水中的碳氧化燃烧， 不断降低铁水中的含碳量。 控制要求：
控制吹氧量和吹氧时间，可以获得不同 品种的钢产品。
电气信息学院测控系
控制系统工作原理： 由图可见，从节流装置
计算机控制技术。
电气信息学院测控系
二、过程控制的特点
1、被控过程的多样性 石油化工过程、钢铁生产中的冶炼和轧制过程、
核工业中的动力核反应过程、制药、食品等等， 过程控制系统中的被控对象（被控量）是多样的。
2、控制方案的多样性 生产工业的特点、被控过程的多样性决定控制方
案的多样性。 系统硬件和控制算法、软件设计的多样性。
仪表控制系统：由被控过程和过程检测控制仪表 两部分组成。
控制方法: 单变量过程控制系统、多变量过程 控制系统。
控制算法： PID控制、智能控制等。
3.被控过程属慢过程、多参数控制 连续工业过程大惯性和大滞后的特点决定了被
控过程为慢过程。
4.定值控制是主要形式 被控参数的设定值为一个定值，减小或消除外
《过程控制工程》,王树青,化工出版社 ,2008；
电气信息学院测控系
成绩评定与学习要求
一、成绩评定 （1）平时成绩 30%
出勤率、作业、课堂表现、实验等。 （2）考试成绩 70%
二、学习要求 （1）坚持听课，避免与考研的冲突； （2）掌握系统的原理； （3）勤于思考，灵活应用； （4）及时复习、总结。
– (1)安全性：生产过程中，确保人身和设备安 全是最重要和最基本的要求。
– (2)稳定性：系统抑制外部干扰、保持生产过程 长期稳定运行的能力。
– (3)经济性：低成本高效益是过程控制的另一个 目标。
• 工业过程可以分为：连续过程工业、离散过
程工业和间隙过程工业。 – 过程控制主要是指连续过程工业的控制。
电气信息学院测控系
1.2 过程控制系统的组成与特点
1.2.1 过程控制系统系统组成：
• 由以下几部分组成： 1．被控过程（或对象）； 2．用于生产过程参数检测的检测与变送器； 3．控制器（调节器）； 4．执行器； 5．报警、保护和连锁等其它部件。
电气信息学院测控系
r
u
y (t)
控制器
执行机构
被控对象
• 定值控制系统的特点： 在于恒定，要求克服干扰，使系统的被控参数能稳、
准、快地保持接近或等于设定值。 • 随动（伺服）控制系统：
主要目标是跟踪，即稳、准、快地跟踪设定值。
电气信息学院测控系
y
r
y1
y3
0
ts
图1.3 过程控制系统阶跃响应曲线
电气信息学院测控系
y() t
• 1．衰减比和衰减率
过程控制系统
测控技术与仪器系 程竹明 E-mail: 电 话：
电气信息学院测控系
教材和主要参考书目
1、教材：《过程控制系统》第2版,方康玲,武汉理工 大学出版社;2007
2、参考教材：《过程控制工程》,孙洪程,高等教育出 版社,2006；
《工业生产过程控制》,何衍庆,化工出 版社,2007；
《过程控制系统》,俞金寿,机械工业出 版社,2009；
采集到的氧气流量，送入 流量变送器FT，再经过开 方器，其结果送到流量控 制器（调节器）FC作为流 量反馈值，与供氧量的设 定值比较，得到偏差值， 经过流量控制器（调节器） FC进行PID运算，输出控 制信号，去控制调节阀的 开度，从而改变供氧量的 大小，以满足生产工艺要 求。
3
FC 4
2 FT
5
氧
检测与变送器
图1.1 过程控制系统基本结构图
控制器（或称调节器）：根据系统输出测量值与 设定值r的偏差，按照一定的控制算法输出控制量 u，对被控过程进行控制。 执行器（如调节阀）：接受控制器送来的控制信 息调节被控量，达到预期的控制目标。
过程的输出信号通过检测与变送器，反馈到 控制器的输入端，构成闭环控制系统。
电气信息学院测控系
本课程在自动化类专业中的地位和作用
➢与自动控制理论的联系（思考自控的内容）； ➢与运动控制系统的区别； ➢主要应用场合； ➢支撑课程以及相关基础课程。 ➢在整个自动化大类专业中的地位；
电气信息学院测控系
本课程主要内容
➢基本概念
▪ 过程控制系统的概念和发展状况 ▪ 控制对象的数学模型
➢系统的构成：
▪ 检测与变送器 ▪ 调节器的设计 ▪ 执行器
➢简单控制系统 ➢复杂控制系统（串级、比值、前馈等） ➢先进控制系统（模糊、神经网络、预测、解耦等） ➢计算机过程控制系统
电气信息学院测控系
第一章 概 述
1.1 过程控制的任务与目标 1.2 过程控制系统的组成与特点 1.3 过程控制系统的性能指标 1.4 过程控制的进展
电气信息学院测控系
1.1 过程控制的任务与目标
• 生产过程：
– 是指物料经过若干加工步骤而成为产品的过程。
• 生产过程的总目标：
– 以最经济的途径将原物料加工成预期的产品。
• 过程控制的任务:
– 了解工艺流程和动静态特性， – 实现生产过程的控制目标。
电气信息学院测控系
• 生产过程的要求：安全性,稳定性,经济性。
电气信息学院测控系
• 按参数性质分类： 集中参数控制系统、分布参数控制系统
• 按控制算法分类： 简单控制系统、复杂控制系统、先进或高级控
制系统 • 按控制器形式分类：
常规仪表过程控制系统、计算机过程控制系统
电气信息学院测控系
1.3 过程控制系统的性能指标
• 工业过程控制的要求： 稳定性、准确性、快速性。
界干扰，使被控量尽量保持接近或等于设定值。
电气信息学院测控系
5．过程控制有多种分类方法
• 按被控参数分类： 温度、压力、流量、液位或物位控制系统、物性
控制系统、成分控制系统。 • 按被控量数分类：
单变量过程控制系统、多变量过程控制系统。 • 按设定值分类：
定值控制系统、随Hale Waihona Puke （伺服）控制系统、程序控 制系统。
气
1
转 炉
图1.2 转炉供氧控制系统
电气信息学院测控系
1.2.2 过程控制的特点
.一、过程工业的特点：
• 过程控制是指连续过程工业，是十分复杂的大系 统；
• 存在不确定性、时变性以及非线性等因素，过程 控制的难度大；
• 工业过程生产环境恶劣，生产条件苛刻； • 更强调实时性和整体性； • 全局优化比较重要，有可能采用智能控制方法和
电气信息学院测控系
示例分析：
工艺原理： 转炉是炼钢生产中的一种设备。熔融的
铁水装入转炉后，通过氧枪供给转炉一定的 氧气，进行吹氧。使铁水中的碳氧化燃烧， 不断降低铁水中的含碳量。 控制要求：
控制吹氧量和吹氧时间，可以获得不同 品种的钢产品。
电气信息学院测控系
控制系统工作原理： 由图可见，从节流装置
计算机控制技术。
电气信息学院测控系
二、过程控制的特点
1、被控过程的多样性 石油化工过程、钢铁生产中的冶炼和轧制过程、
核工业中的动力核反应过程、制药、食品等等， 过程控制系统中的被控对象（被控量）是多样的。
2、控制方案的多样性 生产工业的特点、被控过程的多样性决定控制方
案的多样性。 系统硬件和控制算法、软件设计的多样性。
