5.5换向阀连接方式

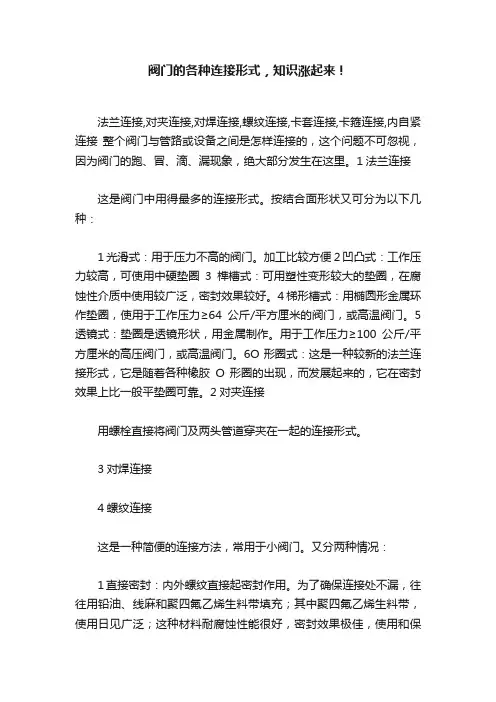

阀门的各种连接形式，知识涨起来！
阀门的各种连接形式，知识涨起来！法兰连接,对夹连接,对焊连接,螺纹连接,卡套连接,卡箍连接,内自紧连接整个阀门与管路或设备之间是怎样连接的，这个问题不可忽视，因为阀门的跑、冒、滴、漏现象，绝大部分发生在这里。
1法兰连接这是阀门中用得最多的连接形式。
按结合面形状又可分为以下几种：1光滑式：用于压力不高的阀门。
加工比较方便2凹凸式：工作压力较高，可使用中硬垫圈3榫槽式：可用塑性变形较大的垫圈，在腐蚀性介质中使用较广泛，密封效果较好。
4梯形槽式：用椭圆形金属环作垫圈，使用于工作压力≥64公斤/平方厘米的阀门，或高温阀门。
5透镜式：垫圈是透镜形状，用金属制作。
用于工作压力≥100公斤/平方厘米的高压阀门，或高温阀门。
6O形圈式：这是一种较新的法兰连接形式，它是随着各种橡胶O形圈的出现，而发展起来的，它在密封效果上比一般平垫圈可靠。
2对夹连接用螺栓直接将阀门及两头管道穿夹在一起的连接形式。
3对焊连接4螺纹连接这是一种简便的连接方法，常用于小阀门。
又分两种情况：1直接密封：内外螺纹直接起密封作用。
为了确保连接处不漏，往往用铅油、线麻和聚四氟乙烯生料带填充；其中聚四氟乙烯生料带，使用日见广泛；这种材料耐腐蚀性能很好，密封效果极佳，使用和保存方便，拆卸时，可以完整地将其取下，因为它是一层无粘性的薄膜，比铅油、线麻优越得多。
2间接密封：螺纹旋紧的力量，传递给两平面间的垫圈，让垫圈起密封作用。
5卡套连接在我国近年才发展起来，它的连接和密封原理是，当旋紧螺母时，卡套受到压力，使其刃部咬入管子外壁，卡套外锥面又在压力下与接头体内锥面密合，因而能够可靠地防止泄漏。
这种连接形式的优点是：1）体积小，重量轻，结构简单，拆装容易；2）连接力强，使用范围广，可耐高压（1000公斤/平方厘米）、高温（650℃）和冲击振动；3）可以选用多种材料，适合防腐蚀；4）加工精度要求不高；5）便于高空安装。
目前，卡套连接形式，已在我国某些小口径阀门产品中采用。
常见阀门的连接方式
常见阀门的连接方式包括：法兰连接、对夹连接、对焊连接、螺纹连接、卡套连接、卡箍连接、自密封连接等连接形式。
1、法兰连接：是阀体两端带有法兰，与管道上的法兰对应，通过螺栓固定法兰安装在管道中。
法兰连接是阀门中用得最多的连接形式。
法兰有凸面（RF）、平面（FF）、凸凹面（MF）等按结合面形状又可分为以下几种：1）光滑式：用于压力不高的阀门。
加工比较方便2）凹凸式：工作压力较高，可使用中硬垫圈3）榫槽式：可用塑性变形较大的垫圈，在腐蚀性介质中使用较广泛，密封效果较好。
4）梯形槽式：用椭圆形金属环作垫圈，使用于工作压力≥64公斤/平方厘米的阀门，或高温阀门。
5）透镜式：垫圈是透镜形状，用金属制作。
用于工作压力≥100公斤/平方厘米的高压阀门，或高温阀门。
6）O形圈式：这是一种较新的法兰连接形式，它是随着各种橡胶O形圈的出现，而发展起来的，它在密封效果上比一般平垫圈可靠。
2、对夹连接：两片法兰中间，阀体上通常有定位孔以方便安装定位，用螺栓直接将阀门及两头管道穿夹在一起的连接形式。
3、焊接连接：阀体两端按对焊焊接要求加工成对焊坡口，与管道焊接坡口对应，通过焊接固定在管道上。
4、承插焊连接：阀体两端按承插焊要求加工，与管道通过承插焊连接。
5、螺纹连接：一种简便的连接方法，常用于小阀门。
阀体按各螺纹标准加工，有内螺纹和外螺纹两种。
与管道上螺纹对应。
螺纹连接分两种情况：1）直接密封：内外螺纹直接起密封作用。
为了确保连接处不漏，往往用铅油、线麻和聚四氟乙烯生料带填充；其中聚四氟乙烯生料带，使用日见广泛；这种材料耐腐蚀性能很好，密封效果极佳，使用和保存方便，拆卸时，可以完整地将其取下，因为它是一层无粘性的薄膜，比铅油、线麻优越得多。
2）间接密封：螺纹旋紧的力量，传递给两平面间的垫圈，让垫圈起密封作用。
方向控制阀及方向控制回路
• 单向阀开启压力一般为0.035~0.05MPa，所以单向阀中 的弹簧很软。
• 单向阀的主要用途如下（1）单向阀可以安装在回油路 中作为背压阀。将软弹簧更换成合适的硬弹簧，用以产 生0.2~0.6MPa的背压。就成为背压阀。
•（2）安装在液压泵出口，防 止泵倒灌。防止系统中的油液 在泵停机时倒流回油箱、系统
换向阀类型
• 换向阀按阀的结构形式、操纵方式、工作位置数和 控制的通道数的不同，可分为各种不同的类型。
• 按阀的结构形式有：滑阀式、转阀式、球阀式、 锥阀式。
• 按阀的操纵方式有：手动式、机动式、电磁式、液
动式、电液动式、气动式。
• 按阀的工作位置数和控制的通道数有：二位二通
阀、二位三通阀、二位四通阀、三位四通阀、三位五
ysu-2010
(2) 液控单向阀应用
• 1）控制重物匀速下落 • 当换向阀通电时，油缸匀
速下落（不会自由落体下 落）；当换向阀断电时， 油缸起吊重物。
2）液压锁：液压锁用于汽 车液压吊等的支腿。
ysu-2010
(3)典型结构
• 液控单向阀有不带卸荷阀芯的筒式液控单向阀
(见图5.13)和带卸荷阀芯的卸载式液控单向阀(见 图 5.14)两种结构形式。
“通”;
ysu-2010
• (5)一般，阀与系统供油路连接的进油口用字母P表
示，阀与系统回油路连通的回油口用T(有时用O) 表 示；而阀与执行元件连接的油口用A、B等表示。有 时在图形符号上用L表示泄漏油口； • (6)换向阀都有两个或两个以上的工作位置，其中一 个为常态位，即阀芯未受到操纵力时所处的位置。 图形符号中的中位是三位阀的常态位。利用弹簧复 位的二位阀则以靠近弹簧的方框内的通路状态为其 常态位。 • 绘制系统图时，油路一般应连接在换向阀的常态位 上。

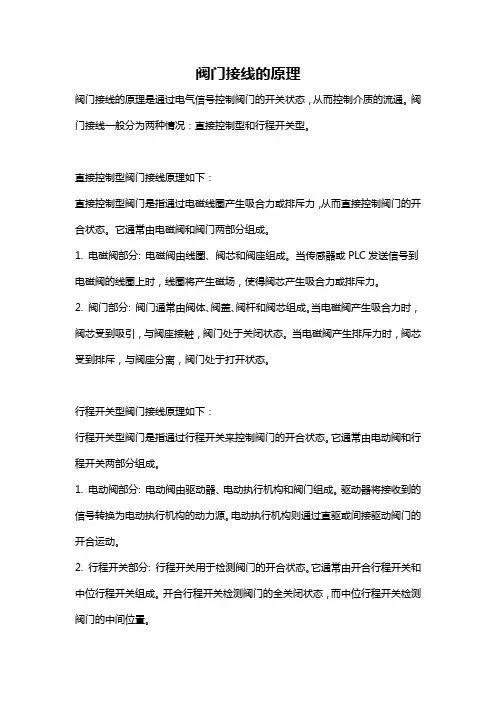

阀门接线的原理
阀门接线的原理阀门接线的原理是通过电气信号控制阀门的开关状态，从而控制介质的流通。
阀门接线一般分为两种情况：直接控制型和行程开关型。
直接控制型阀门接线原理如下：直接控制型阀门是指通过电磁线圈产生吸合力或排斥力，从而直接控制阀门的开合状态。
它通常由电磁阀和阀门两部分组成。
1. 电磁阀部分: 电磁阀由线圈、阀芯和阀座组成。
当传感器或PLC发送信号到电磁阀的线圈上时，线圈将产生磁场，使得阀芯产生吸合力或排斥力。
2. 阀门部分: 阀门通常由阀体、阀盖、阀杆和阀芯组成。
当电磁阀产生吸合力时，阀芯受到吸引，与阀座接触，阀门处于关闭状态。
当电磁阀产生排斥力时，阀芯受到排斥，与阀座分离，阀门处于打开状态。
行程开关型阀门接线原理如下：行程开关型阀门是指通过行程开关来控制阀门的开合状态。
它通常由电动阀和行程开关两部分组成。
1. 电动阀部分: 电动阀由驱动器、电动执行机构和阀门组成。
驱动器将接收到的信号转换为电动执行机构的动力源。
电动执行机构则通过直驱或间接驱动阀门的开合运动。
2. 行程开关部分: 行程开关用于检测阀门的开合状态。
它通常由开合行程开关和中位行程开关组成。
开合行程开关检测阀门的全关闭状态，而中位行程开关检测阀门的中间位置。
阀门接线原理的应用：阀门接线原理在工业自动化过程中广泛应用，大大提高了生产的效率和安全性。
例如，在液体管道系统中，可以通过阀门接线原理实现远程控制管道的开关状态，从而实现自动化生产；在污水处理系统中，可以通过阀门接线原理实现污水的分流、调节和排放等功能。
此外，阀门接线原理还广泛应用于石化、电力、冶金等工业领域，改善了工业生产过程中的流程控制和运行稳定性。
总结：阀门接线的原理是通过电气信号控制阀门的开关状态。
直接控制型阀门通过电磁线圈产生吸合力或排斥力来控制阀门的开合，而行程开关型阀门则通过电动执行机构和行程开关来控制阀门的开合。
阀门接线原理在工业自动化领域有着广泛的应用，提高了生产效率和安全性。
常见阀门的连接方式
常见阀门的连接方式包括：法兰连接、对夹连接、对焊连接、螺纹连接、卡套连接、卡箍连接、自密封连接等连接形式。
1、法兰连接：是阀体两端带有法兰，与管道上的法兰对应，通过螺栓固定法兰安装在管道中。
法兰连接是阀门中用得最多的连接形式。
法兰有凸面（RF）、平面（FF）、凸凹面（MF）等按结合面形状又可分为以下几种：1）光滑式：用于压力不高的阀门。
加工比较方便2）凹凸式：工作压力较高，可使用中硬垫圈3）榫槽式：可用塑性变形较大的垫圈，在腐蚀性介质中使用较广泛，密封效果较好。
4）梯形槽式：用椭圆形金属环作垫圈，使用于工作压力≥64公斤/平方厘米的阀门，或高温阀门。
5）透镜式：垫圈是透镜形状，用金属制作。
用于工作压力≥100公斤/平方厘米的高压阀门，或高温阀门。
6）O形圈式：这是一种较新的法兰连接形式，它是随着各种橡胶O形圈的出现，而发展起来的，它在密封效果上比一般平垫圈可靠。
2、对夹连接：在两片法兰中间，阀体上通常有定位孔以方便安装定位，用螺栓直接将阀门及两头管道穿夹在一起的连接形式。
3、焊接连接：阀体两端按对焊焊接要求加工成对焊坡口，与管道焊接坡口对应，通过焊接固定在管道上。
4、承插焊连接：阀体两端按承插焊要求加工，与管道通过承插焊连接。
5、螺纹连接：是一种简便的连接方法，常用于小阀门。
阀体按各螺纹标准加工，有内螺纹和外螺纹两种。
与管道上螺纹对应。
螺纹连接分两种情况：1）直接密封：内外螺纹直接起密封作用。
为了确保连接处不漏，往往用铅油、线麻和聚四氟乙烯生料带填充；其中聚四氟乙烯生料带，使用日见广泛；这种材料耐腐蚀性能很好，密封效果极佳，使用和保存方便，拆卸时，可以完整地将其取下，因为它是一层无粘性的薄膜，比铅油、线麻优越得多。
2）间接密封：螺纹旋紧的力量，传递给两平面间的垫圈，让垫圈起密封作用。
液压元件换向阀(44页)
凹路ffi: 三位四通
三位四通换向阀, 中位机能O
型（1）
<> {
从逻辑角度看 ,
三位四通换向
是由二位四通阀
向阀和一个静换
位罝组成 . 三止
四通换向阀具位
多种中位机能有
式 如罔示三形
四 _ 向阀 , 位
屮位 能 7 其
甩& D在J O X
作丁 w 紅阁示口
p * q 门进應
而 回
油
作 口
打
l B A
6
L
UJ
山
三位四诵换向阀, 用于液压泵卸荷
三位四通换向阀, 用于液压泉 卸荷(4)
<
该 换 作
阁 向 用
_ 不 1
力 r L
接 缸 _
位 控 ,
叫 制 这
通 双 甩
三 剖 位 静
位 视 叫 I
: 液 四 阁
压 通 表 换
换 示 向 吋
向当i叫驱I-.动动通 位I作三置 油 流时液位,M
阀以
l 当三 n 处于
nt
T A fp 喜 B L
三位PH通换旬阀: 遮孟位置C2）
• I冬I尔为实际换 向阀图片, 其 为手柄 操作。
换向阀
换向阅
换向阀模块, 三位四通
三位四通 换向
阀模块 带手
<>
柄操作 常用
于叠加 t模
块 中
丈 。
液
阀
系统
压
换向脚模块T三位四调
回路图: 三位 四 通换 向 阀 , 中 位机能O型
•该回路图与上 述 图示相同,
不过, 这里三 位 四通换向M 以图形
符号表 示。
三通换向阀的使用方法
三通换向阀的使用方法
嘿，朋友们！今天咱就来唠唠三通换向阀这玩意儿的使用方法。
你说这三通换向阀啊，就像是个神奇的交通指挥员！它能让流体在不同的通道里顺畅地流动，就好比马路上的车辆，在它的指挥下有序地去往不同的方向。
那怎么用它呢？首先，你得搞清楚它的各个接口，这就像是认识不同的道路一样。
每个接口都有它特定的作用，可不能瞎接哦！然后，根据你的实际需求，来决定让流体走哪条“路”。
比如说，你在一个复杂的管道系统里，就需要三通换向阀来灵活调配流体的走向。
它可以让流体一会儿走这边，一会儿走那边，是不是很神奇？就像你在做选择一样，向左走还是向右走，全看你的决定。
安装的时候也得注意啦！要确保安装牢固，不能有松动的地方，不然流体可不就乱跑啦！这就好比盖房子，根基得打牢，不然房子会摇摇晃晃的。
在使用过程中，要经常检查它的工作状态。
看看有没有泄漏啊，运行是否顺畅啊之类的。
这就跟你定期检查身体一样重要，要是有个小毛病不及时发现，后面可能就会出大问题哟！
而且啊，不同类型的三通换向阀使用方法可能还不太一样呢！就像不同的人有不同的性格和做事风格。
有的可能操作简单，有的可能稍微复杂一点，但只要你认真去了解它，就一定能掌握它的使用技巧。
你想想看，要是没有三通换向阀，那管道系统得多混乱啊！流体就不知道该往哪儿跑了，那可不行！所以说，它的存在可是非常重要的呢！
总之呢，使用三通换向阀就像是指挥一场精彩的交响乐，每个音符都要恰到好处，才能演奏出美妙的乐章。
咱可得好好对待它，让它在我们的工作和生活中发挥出最大的作用呀！可别小瞧了它哟！。
阀门驱动装置的连接-标准介绍
三.一 《多回转阀门驱动装置的连接》 多回转阀门驱动装置的连接》 标准对比(4)
新标准增加了有关条款： 3.5 法兰代号（该术语原标准在连接尺寸表的注释中）。 5.2 驱动装置与阀门相连接的法兰，应采用带定位凸肩 法兰，其配合尺寸按表2中d2要求。 5.4 阀门与驱动装置相连接的螺纹长度最小值按表2的h1 的规定。 5.5 法兰外圆尺寸，按表2的d1规定（为最小值）。 （说明：图1及表2中已明确表示了5.2条、5.4条的规定， 但未明确5.5条中d1为最小值。）
三.一 《多回转阀门驱动装置的连接》 多回转阀门驱动装置的连接》 标准对比(5)
增加了“表1 法兰代号-最大转矩和最大推力值” 的注： 注：4 以上计算参数的变化将导致可传动转矩 和推力值的变化。 5 具体应用时，法兰代号的选择应考虑因 惯性或其他类似因素而在阀杆上产生的附加转 矩。 （多回转部分结束）
GB/T12222-2005 多回转阀门驱动装置的连接 GB/T12223-2005 部分回转阀门驱动装置的连接
二项标准介绍
目
录
一.新标准修订依据 二.本标准适用范围 三.新旧标准对比 四.本标准与ISO标准的主要差异 五.使用中应注意的问题 六.结束语
一.新标准修订依据
GB/T12222-2005 《多回转阀门驱动装置的连接》 修订依据为国际标准 ISO5210-1991《工业 阀门 多回转驱动装置连接》。(原标准 GB12222-89制订依据是ISO5210-1982) GB/T12223-2005 《部分回转阀门驱动装置的连 接》修订依据为国际标准 ISO5211-2001《工 业阀门 部分回转驱动装置连接》。(原标准 GB12223-89制订依据是ISO5211-1982) 。
二.本标准适用范围
一文讲清！管道阀门的7种连接方法
一文讲清！管道阀门的7种连接方法管道根据用途和管材，常用的连接方法有：①螺纹连接、②法兰连接、③焊接连接、④沟槽连接（卡箍连接）、⑤卡压连接、⑥热熔连接、⑦承插连接等。
螺纹连接➤螺纹加工分2-3次切削，螺纹应清楚、完整、光滑，不得有毛刺和乱丝。
如有断丝或缺丝，不得大于螺纹全扣数的10%。
螺纹还应符合装配公差的要求，有1/16的锥度，防止螺纹之间配合过松或过紧。
圆锥外螺纹上各主要尺寸的分布位置螺纹的基本尺寸及其公差· 国家标准《55°密封管螺纹》GB/T7306，适用于管子、阀门、管接头、旋塞及其他管路附件的螺纹连接。
➤螺纹装配拧紧后露出2-3牙螺尾、清除多余填料、外露丝牙涂刷红丹防锈。
红丹涂刷宽度一致，涂层均匀，无流淌、漏涂现象。
常见问题示例外露螺纹防锈处理法兰连接➤管道法兰1）配对法兰规格、型号相同；与设备法兰连接时应按其规格配对；2）法兰连接时同轴、平行，法兰面垂直于管中心；3）紧固螺栓规格相同、方向一致、螺栓露出长度为1/2螺栓直径或与螺母齐平；4）连接阀门时螺母放在阀件侧；5）水平管法兰最上面两个螺孔保持水平、垂直管法兰靠墙两个螺孔与墙平行。
·法兰标准：国家标准GB9112-9123、机械部标准JB79-86、化工部标准HG5008-5028及石油工业部标准SYJ4，法兰螺栓孔中心相同，JB标准和HG标准的管径为“小外径”，GB标准和SYJ标准为“大外径”，使用时应注意个别规格法兰的螺栓孔数量不同。
法兰与管子焊接剖面图法兰与管子自动焊螺栓方向、长度规范常见问题示例法兰内圈未焊接两边螺栓未对齐法兰不匹配➤风管角钢法兰1）法兰制作应法兰面平整、对角线长度相等、焊缝饱满；2）法兰螺栓孔及铆钉间距均匀且符合规范要求，法兰四角处设螺孔；3）法兰连接时螺栓方向应统一、长度一致，螺栓材质与风管相对应；4）法兰紧固后应严密无泄漏，法兰面间隙均匀，垫片不得凸入管内或突出法兰外；5）法兰连接后螺栓无锈蚀现象。
换向阀工作原理及简介介绍 换向阀工作原理
换向阀工作原理及简介介绍换向阀工作原理换向阀工作原理：六通换向阀紧要由阀体、密封组件、凸轮、阀杆、手柄和阀盖等零部件构成阀门由手柄驱动，通过手柄带动阀杆与凸轮旋转，凸轮具有定位驱动与锁定密封组件的开启与关闭功能。
手柄逆时针旋转，两组密封组件分别在凸轮的作用下关闭下端的两个通道，上端的两个通道分别与管道装置的进口相通。
反之，上端的两个通道关闭，下端两个通道与管道装置的进口相通，实现了不停车换向。
上阀盖 2手柄 3阀杆 4凸轮 5密封组件 6阀盖 7阀体（1）六通阀的阀体由隔板分成两腔，每腔都有3个通道，中心为进油口，两端为出油口。
阀体为碳钢板焊结构，体积小，质量轻，结构紧凑，提高了材料的利用率，缩短了生产周期，降低了成本。
密封面堆焊不锈钢，防锈耐腐蚀，密封面经过精加工后抛光研磨，表面粗糙度Ra0.8m。
（2）六通阀有两组密封组件。
每组密封组件由阀瓣、密封圈、调整块、调整螺钉、夹板和螺栓构成。
阀瓣为碳钢板焊件，设有加强筋，即加添阀瓣强度又起导向作用，保证每组阀瓣间的同轴度。
阀瓣上镶嵌聚氨脂橡胶圈，该材料具有耐油、耐磨损、性能稳定、密封良好和使用寿命长的特点。
在凸轮的作用下，密封圈的球面与阀体密封面相接触产生挤压弹性变形，达到密封效果。
调整块和调整螺钉在两组密封组件不能同步到位时可起调整作用，确保各通道密封性能同步到位1夹板 2螺栓 3调整块 4阀瓣 5密封圈 6调整螺钉（3）阀杆与阀体隔板和上阀盖间的轴向密封接受O形圈。
（4）阀体隔板及上阀盖轴孔部位镶有铜套，可减小与O形圈间的摩擦力矩，密封组件开启与关闭快捷，操作力矩小。
（5）上阀盖设有指示牌及限位螺钉，阀杆上安装指针，明确指示各通道的接通情形，易于操作。
换向阀简介：换向阀又称克里斯阀，阀门的一种，具有多向可调的通道，可适时更改流体流向。
可分为手动换向阀、电磁换向阀、电液换向阀等。
工作时借着阀外的驱动传动机构转动驱动轴，带动摇拐臂，启动阀板，使工作流体时而从左入口通向阀的下部出口，时而从右入口变换通向下部出口，实现了周期变换流向的目的。
液压多路换向阀接法
液压多路换向阀接法液压多路换向阀接法液压多路换向阀是一种可以控制液压系统流向的关键元件，其接法方式直接影响着整个液压系统的工作效率和稳定性。
本文将详细介绍液压多路换向阀的接法方式，包括串联式、并联式和混合式三种不同的接法方式，并分析它们各自的优缺点。
一、串联式接法1.1 串联式接法原理串联式接法是将多个换向阀按照流体流动方向依次连接起来，从而实现复杂的流体控制功能。
在串联式接法中，每个换向阀都有一个进口和两个出口，其中一个出口与下一个换向阀的进口相连，另一个出口则与油箱相连。
1.2 串联式接法优缺点优点：串联式接法可以实现复杂的流体控制功能，并且可以根据需要随时增加或减少换向阀数量。
此外，在使用过程中只需调节最后一个换向阀即可实现整个系统的控制。
缺点：由于每个换向阀都会带来一定的压力损失和能量损失，因此在使用过程中需要考虑系统的压力和能量损失问题。
此外，由于每个换向阀都需要一个出口与油箱相连，因此串联式接法在系统布局上比较复杂。
二、并联式接法2.1 并联式接法原理并联式接法是将多个换向阀按照流体流动方向并列连接起来，从而实现简单的流体控制功能。
在并联式接法中，每个换向阀都有一个进口和两个出口，其中一个出口与油箱相连，另一个出口则与下一个换向阀的进口相连。
2.2 并联式接法优缺点优点：并联式接法可以减少压力损失和能量损失，并且可以实现简单的流体控制功能。
此外，在使用过程中只需调节每个换向阀即可实现整个系统的控制。
缺点：由于每个换向阀都需要一个出口与油箱相连，因此在系统布局上仍然存在一定的复杂性。
此外，在需要实现复杂的流体控制功能时，并行连接多个换向阀可能会导致系统性能下降。
三、混合式接法3.1 混合式接法原理混合式接法是将多个串联式或并联式组合起来使用，从而实现更加复杂的流体控制功能。
在混合式接法中，可以根据需要选择串联式和并联式的组合方式。
3.2 混合式接法优缺点优点：混合式接法可以根据需要灵活选择串联式和并联式的组合方式，从而实现更加复杂的流体控制功能。
控制阀细节分析之7_阀门定位器的连接
控制阀细节分析之7_阀门定位器的连接阀门定位器是一个用于控制阀门的设备，它可以将需要关闭或打开的阀门定位到正确的位置。
在实际工作中，阀门定位器的连接对于阀门的操作和性能有着重要的影响。
下面将详细分析阀门定位器的连接细节。
1.连接方式阀门定位器可以通过多种方式连接到阀门上，常见的连接方式包括螺纹连接、法兰连接和夹紧连接等。
选择合适的连接方式需要考虑阀门类型、工作环境及其它相关因素。
螺纹连接常用于小型阀门，它可以通过将阀门定位器螺纹固定在阀门体上来实现连接。
这种连接方式简单方便，但适用范围有限。
法兰连接常用于大型阀门，它通过将阀门定位器与阀门体之间的法兰连接起来。
这种连接方式具有良好的密封性和连接强度，适用于高压和高温环境。
夹紧连接是一种快速连接方式，通常采用卡箍或夹子将阀门定位器夹在阀门上。
这种连接方式方便快捷，适用于小型和中型阀门。
2.连接位置阀门定位器的连接位置对于阀门的操作和控制有着重要的影响。
一般情况下，阀门定位器连接在阀门体上方，这样可以使其能够更好地操作阀门。
连接位置应该避免与阀门的其他部件冲突，确保阀门的正常运行。
3.连接强度阀门定位器的连接强度对于阀门的可靠性和稳定性有着重要的影响。
连接的强度应该能够承受阀门操作时的力和压力，同时确保连接不会松动或脱落。
对于法兰连接，应该使用合适的螺栓和垫片，并按照标准的扭矩要求进行拧紧。
对于夹紧连接，夹子或卡箍应该具有足够的紧固力。
4.连接密封性连接的密封性对于阀门的泄漏控制和操作精度有着重要的影响。
无论采用何种连接方式，连接处应该具有良好的密封性，能够有效防止介质泄漏。
对于法兰连接，应该正确选择合适的密封材料，并按照标准的要求进行密封。
总之，阀门定位器的连接细节对于阀门的操作和性能至关重要。
在选择和使用阀门定位器时，需要仔细考虑连接方式、连接位置、连接强度和连接密封性等因素，以确保阀门的正常使用和可靠性。
四通换向阀安装要求
四通换向阀安装要求下面就是四通换向阀的安装要求啦。
一、位置选择。
1. 空间要足够。
你得给四通换向阀找个宽敞点的地儿，就像人住房子得有足够空间活动一样。
它周围不能有太多乱七八糟的东西挤着它，要留出足够的空间来方便它工作，也方便日后的检查和维修。
比如说，周围至少得有个十几厘米的空隙吧，别把它塞到一个小角落里，动弹不得。
2. 远离热源。
四通换向阀可是个怕热的家伙，就像人怕烤火烤太近会烫伤一样。
那些发热的设备，像大的发热电阻或者发烫的发动机之类的，离它远点。
要是离得太近，热气会影响它的性能，甚至可能把它给弄坏了呢。
3. 水平安装为佳。
想象四通换向阀是个规规矩矩站着的小人，最好让它水平地站着。
虽然它有时候也能斜着或者歪一点工作，但水平安装是最理想的状态。
就像盖房子，地基平平整整的才牢固嘛。
这样可以保证它内部的零件都在正常的位置上，工作起来更顺畅。
二、管路连接。
1. 连接牢固。
四通换向阀和那些管子的连接一定要紧紧的，不能松松垮垮的。
这就好比人的手和工具得握紧了才能干活一样。
如果连接不牢固，里面的制冷剂或者其他流体就可能会泄漏出来，那整个系统就没法正常工作了。
要用合适的工具把连接螺母拧紧，但是也别拧得太过了，把管子或者阀门给拧坏了。
2. 管道清洁。
在连接四通换向阀之前，那些管道可得打扫干净。
不能有灰尘、杂质或者金属屑之类的东西留在里面。
这就像人喝水的杯子得干干净净的一样。
要是有脏东西在管道里，可能会被带到四通换向阀里面，堵塞通道或者磨损阀门内部的零件，那可就麻烦了。
三、电气连接。
1. 正确接线。
电气接线可不能马虎，得按照说明书上的要求来。
就像穿衣服得把扣子扣对位置一样。
接错线的话，四通换向阀可能就没法正常通电工作了，甚至可能会损坏设备。
要注意区分不同的电线，比如火线、零线和信号线，千万别搞混了。
2. 避免电磁干扰。
四通换向阀的电气线路要远离那些容易产生电磁干扰的设备，像大的电机或者高频设备。
电磁干扰就像噪音一样，会影响四通换向阀接收正确的信号，让它做出错误的动作。
换向阀的位和通
表5.1中图形符号的含义如下：
• 换向阀都有两个或两个以上的工作位置，其中一个 为常态位，即阀芯未受到操纵力时所处的位置，图 形符号中的中位是三位阀的常态位。利用弹簧复位 的二位阀则以靠近弹簧的方框内的通路状态为其常
态位。绘制系统图时，油路一般应连接在换向阀的
常态位上。
换向阀的命名要顺序的表明其“位”、“通” 及控制能源方式（或操纵方
三位四通电磁换向阀
二位二通机动换向阀
2
•
•
• • •
•
表5.1中图形符号的含义如 下： 用方框表示阀的工作位置，有几个方框就表示有几 “位”； 方框内的箭头表示油路处于接通状态，但箭头方向 不一定表示液流的实际方向； 方框内符号“┻”或“┳”表示该通路不通； 方框外部连接的接口数（或油口数）有几个，就表 示几“通”； 一般，阀与系统供油路连接的进油口用字母P表示； 阀与系统回油路连通的回油口用T(有时用O)表示； 而阀与执行元件连接的油口用A、B等表示。有时 在图形符号上用 L 表示泄漏油口。 阀的操纵方式画在方框的左右两侧。 1
阀门的安装指南及实用的连接方法
温焊接与银钎焊务必记住所推荐的阀门的用途是什么，并对所应用的环境进行分析，这样才能决定最适合于安装什么样的阀门。
在安装正确的阀门之前，为了防止损坏阀门，并保证充分发挥阀门的工作性能，请阅读一下安装指南。
1. 先沿着垂直方向切割管道，并修整、去除毛刺，测量管径。
2. 使用纱布或钢丝刷清除管道和切割部位，使其金属表面发光发亮。
建议不要使用钢丝绒。
3. 在管道的外面和焊接罩的内部涂上焊剂，焊剂必须完全覆盖焊接表面。
请有节制地使用焊剂。
4. 要确保阀门处于开启状态。
先对管道加热。
尽可能多的将热从管道传递到阀门。
避免延长阀门本身的加热时间。
4a. 银钎焊的方法：对需要进行钎焊的部件进行组装。
如果允许涂上焊剂的部件处于直立状态，那么焊剂中的水分会蒸发掉，而干燥的焊剂很容易脱落，致使暴露的金属表面容易被氧化。
在进行连接组装时，要将管道插入管套直到遇到阻挡为止。
组装是要保证有稳固的支撑，使得整个钎焊操作过程中能够保持在直线位置。
注：对于1英寸或更大公称通径的阀门，一次性将连接部件加热到所需温度比较困难。
为了在整个大面积上保持正常的温度，通常情况下需要两个焊枪。
建议对整个管套区域进行适当的预热。
建议采用乙炔火焰对连接部件进行加热。
首先从离阀门1英寸的地方开始对管道进行加热，然后围绕着管道短距离上下交替对管道进行火焰烘烤，并以适当的角度旋转管道，避免烧穿管道。
火焰要连续运动，不允许停留在某一点上。
在阀门的套筒底座用火焰进行烘烤。
加热要均匀，用火焰对阀门及管道进行火焰烘烤的过程要延续到阀门上的焊剂不再发出声音。
不要对阀门过度加热。
当焊剂变成液态并且在管道和阀门上呈现半透明状态时，开始将火焰沿着连接部件的轴线进行进退烘烤，以保持连接部件、特别是阀门套筒底座部位的热度。
5. 使用适量的焊料：如果使用线状焊料，那么对公称通径为3/4英寸的阀门就要采用3/4英寸的焊料，等等。
如果使用的焊料太多，那么有些焊料可能会流过管道阻挡部位，并堵塞密封区域。
5.5换向阀连接方式
图5.28 集成块式液压装置
Hale Waihona Puke 图5.29 叠加阀式液压装置
5.5 液压阀的连接方式
液压阀的连接方式有五种。 液压阀的连接方式有五种。 （1）螺纹连接 阀体油口上带螺纹的阀称为管式阀。 阀体油口上带螺纹的阀称为管式阀。将管式阀的油口用 螺纹管接头和管道连接，并由此固定在管路上。 螺纹管接头和管道连接，并由此固定在管路上。 （2）法兰连接 它是通过阀体上的螺钉孔（每油口多为4个螺钉孔） 它是通过阀体上的螺钉孔（每油口多为4个螺钉孔）与 管件端部的法兰，用螺钉连接在一起。 管件端部的法兰，用螺钉连接在一起。 (3) 板式连接 阀的各油口均布置在同一安装平面上， 阀的各油口均布置在同一安装平面上，并留有连接螺钉 这种阀称为板式阀，如电磁换向阀多为板式阀。 孔，这种阀称为板式阀，如电磁换向阀多为板式阀。将板式 (4)叠加式连接 (4)叠加式连接 阀用螺钉固定在与阀有对应油口的平板式或阀块式连接体上。 阀用螺钉固定在与阀有对应油口的平板式或阀块式连接体上。 (5)插装式连接 (5)插装式连接
(整理)第三章 阀门连接形式与驱动方式
阀门连接形式与驱动方式主稿：董金新主要内容：·阀门连接形式·阀门驱动方式法兰连接...............1 手动方式 (1)焊接连接...............1 蜗杆传动 (1)对夹连接...............1 齿轮传动 (1)螺纹连接...............1 气动方式 (1)卡箍连接...............1 电动方式 (1)液动方式 (1)其他传动 (1)阀门连接形式与驱动方式一、阀门连接形式阀门与管道的连接形式主要有法兰连接、焊接连接、对夹连接、螺纹连接、卡箍连接、卡套连接等方式。
（一）法兰连接1、定义法兰连接：法兰连接是指由法兰、垫片及螺栓三者相互连接作为一组组合密封结构的可拆连接。
管道法兰系指管道装置中配管用的法兰，用在设备上系指设备的进出口法兰。
法兰连接使用方便，能够承受较大的压力。
法兰连接照片法兰连接图例2、法兰连接适用范围法兰连接可适用于各种公称尺寸、公称压力的阀门，但对使用温度有一定的限制，在高温工况时，由于法兰的连接螺栓易产生蠕变现象而造成泄漏，一般情况下法兰连接推荐在≤350℃温度使用。
3、法兰类型法兰的结构型式：整体法兰（IF）、承插焊法兰（SW）、螺纹法兰（Th）、带颈对焊法兰（WN）、带颈平焊法兰（SO）、板式平焊法兰（PL）、平焊环松套法兰(PJ/RJ) 、对焊环松套法兰（PJ/SE）、法兰盖（BL）等。
4、法兰密封面形式法兰密封面主要是防止管道中介质向外泄漏，密封面形式主要有平面（FF）、突面（RF）、凹凸面（MF）、榫槽面（TG）、环连接面（RJ）等几种。
平面法兰连接形式一般适用于PN40及以下的阀门，突面法兰、凹凸面法兰、榫槽面法兰连接形式一般适用于PN160及以下的阀门，环连接面法兰连接形式一般适用于PN420及以下的高压阀门。
阀门与管道连接采用凹凸面（MF）连接时，一般情况下阀门的端法兰采用凹面形式。
阀门与管道连接采用榫槽面（TG）连接时，一般情况下阀门的端法兰采用槽面（G）形式。
