制图的基本知识与基本技能
第一章制图的基本知识和基本技能介绍
四、尺规绘图的制图步骤
1.制图前的准备工作 •准备工具 •安排工作地点 •固定图纸
2.画底稿的方法和顺序 •用H或2H铅笔轻画底稿 •画图框、标题栏 •先画轴线或对称中心线 •后画轮廓线
§1-2 尺规绘图的操作方法和制图步骤
3.铅笔加深的方法和顺序 •用B或HB铅笔加深粗实线 •用H或2H铅笔加深各种细线 •用HB铅笔写文字和画箭头 •圆规用的铅芯应比铅笔的笔芯软一级 •先曲线后直线 •先细线后粗线 •标尺寸 •写文字 •检查全图，修正错误
§1-1 国家标准《技术制图》、《机械制图》的有关规定
一、图纸幅面（GB/T 14689−2008）和标题栏（GB/T 10609.1−2008）
国家标准标题栏
§1-1 国家标准《技术制图》、《机械制图》的有关规定
二、比例（GB/T 14690—1993）
比例是指图中图形与其实物相应要素的线性尺寸之比。
§1-1 国家标准《技术制图》、《机械制图》的有关规定
五、尺寸注法（GB/T 4458.4—2003和 GB/T 16675.2—1996）
基本规则
机件的真实大小应以图样上所标注的尺寸数值为依据，与图形 的大小及绘图的准确度无关。
图样中 (包括技术要求和其它说明) 的尺寸，以mm为单位时， 不需标注计量单位的代号或名称，如采用其它单位，则必须注 明相应的计量单位的代号或名称。
画斜度和锥度的符号时，其符号的线宽为h/10，h为字高
§1-1 国家标准《技术制图》、《机械制图》的有关规定
尺寸注法示例
图线通过尺寸数字时的处理
尺寸数字不可被任何图线通过。当尺寸数字无法避免被图线通过时，图线 必须断开
§1-1 国家标准《技术制图》、《机械制图》的有关规定
制图的基本知识与技能
制图的基本知识与技能
制图的基本知识与技能包括：
一、制图工具：计算机辅助设计（CAD）软件、地图制作软件等。
二、地理信息技术：GIS（地理信息系统）、RS（遥感技术）等。
三、地图基础：投影方式、坐标系统、制图比例尺及其它制图要素。
四、图形学：曲线、面、线、点、空间变换等。
五、制图规范：各种国家或行业的制图规范。
六、地图构图：地图构图的原则、技巧及基本手法。
七、数据采集：道路调查、GPS及其它数字地理信息采集。
八、色彩应用：各种色彩的选择与应用。
九、地图文字：中英文地图文字的使用及文字标注格式。
十、绘图技巧：各种绘图技法的使用及制图技巧。

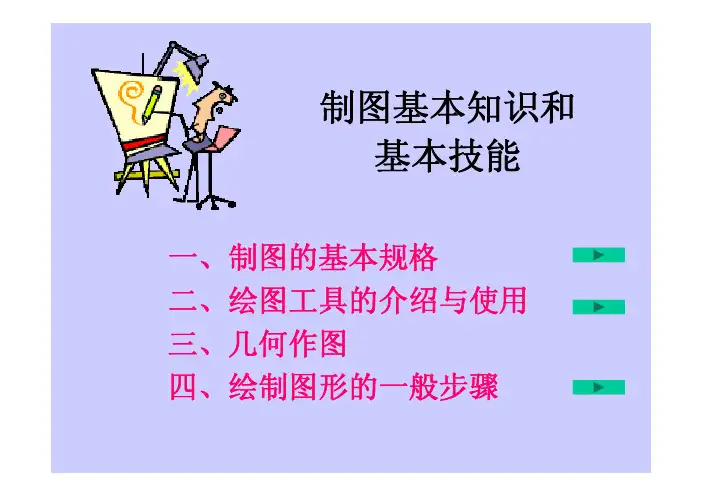

制图基本知识和基本技能
制图基本知识和基本技能制图的基本规格一、制图的基本规格二、绘图工具的介绍与使用二绘图工具的介绍与使用三、几何作图四、绘制图形的一般步骤一、制图的基本规格1.1图纸幅面及格式规定2.绘图比例规定3.字体规定44.图线画法规定5.尺寸注法规定1、图纸幅面及格式规定（GB/T14691-1993)图纸幅面：幅面代号A0A1A2A3A4B x L841 x 1189549 x 841420 x 594297 x 420210 x 297c cB a cLac图框格式：c c标题栏标题栏基本幅面及图框尺寸L B幅面代号A0A1A2A3A4B x L841 x 1189549 x 841420 x 594297 x 420210 x 297a25c105e2010一般规定•一般规定：绘制图样时，应优先采用基本幅面及图框尺寸；•特殊规定：加长幅面及其图框尺寸应查国标，GB/T14689-1993规定。
特殊情况：幅面代号A0A1A2A 3A 4B x L841 x 1189549 x 841420 x 594297 x 420210 x 297a25c105e 201040标题栏：9（图名或机件名称）(比例)(图号)(A)制图（签名）(日期)(校名)740审核（签名）(日期)(系班)7154025140明细栏：2、绘图比例规定（GB/T14690-1993)•概念：是指图形与实物相应要素的线性尺寸之比。
尺寸之•比例类型：原值比例11–1: 1–缩小比例1：220 1:2–放大比例2：120图实物20202:1注意！无论用那种比例绘制图形时图中标注的注意！无论用那种比例绘制图形时，图中标注的尺寸都应是实物的实际尺寸。
规定1：绘图比例应优先选用优先系列，必要时采用允许系列。
规定2：a)通常在表达清晰、布局合理的条件下，应尽可能选用原值比例，以便直观地了解机件的形貌；能选用原值比例以便直观地了解机件的形貌b)绘制同一机件的各个视图时，应尽可能采用相绘制同机件的各个视图时应尽可能采用相同例并将例数值标在标题栏内；同的比例，并将比例数值标注在标题栏内；)c)当图样中用以表达机件上较小或复杂的结构的个别视图采用了与标题栏中的比例不同时，必须另行标注但般标注在该视图名称的下方须另行标注，但一般标注在该视图名称的下方或右侧或右侧。
画法几何与土木建筑制图 第1章 制图的基本知识与技能
c
c c
图框线
图框线用粗
c
a
实线绘制
b
标题栏
图幅线
l (a) 横式
l
a
c
c
标题栏
b (b) 立式
3. 标题栏
位置：在图框的右下角。 标题栏中文字的方向为看图方向。
名称
粗 实线 中
细
虚线 粗 细
单点长 粗 画线 细
双点长 粗 画线 细
折断线 细
波浪线 细
二、常用图线
线型
线宽
一般用途
b 主要可见轮廓线
有正体和斜体，斜体字头向右倾斜，与水平线成 75°。可用长仿宋体，也可用iso.shx字体（世界 标准）。
四、比例
比例： 图中图形与实物相应要素的线性尺寸 之比。
标注形式为：“图中长度：对应实物长度”， 如“1:100”、“2:1”；比例宜注写在图名的 右侧，如：平面图 1：100
常用比例 1:1,1:2,1:5,1:10,1:20,1:30,1:50,1:100,1:150,1:200,
字体端正、笔划清楚、排列整齐、间隔 均匀
字体的高度 字体的号数，即字体的高度 h（单位为毫米） 分为：20、14、10、7、5、3.5、2.5、1.8 ，以 2 倍递增减。
2. 汉字用长仿宋体
字高：字宽≈1：0.7（长仿宋体中“长”的含义） 书写要领：横平竖直，结构匀称，排版整齐。
3. 数字和字母
三、分规、比例尺
(a)
(b)
5m (c) 比例尺的刻度
四、绘图仪器
(a)
(b)
(c)
六、铅笔
--用于画细 线和写字。 （H、HB）
①尺寸界线应沿径向引出; ②尺寸线应画成圆弧,其圆心是该角的顶点; ③角度尺寸数字一律水平书写。
第1章 制图的基本知识、基本技能
第一章制图的基本知识和基本技能一、制图基本知识二、几何作图三、绘图方法制图基本知识图纸幅面和格式：基本幅面:A0 、A1、A2、A3、A4 图框格式:留装订边不留装订边图框线用粗实线绘制标题栏：图框的右下角简化标题栏比例：图中图形与其实物相应要素线性尺寸之比原值比例1∶1放大比例5∶1 2∶15×10n∶1 2×10n∶1 1×10n∶1缩小比例1∶2 1∶5 1∶10 1∶2×10n 1∶5×10n 1∶1×10n线型粗实线：可见轮廓线。
细实线：尺寸线。
虚线：不可见轮廓线。
细点画线：对称线，轴线。
波浪线：断裂处边界线粗线：宽度b在0.5~2mm细线：宽度b/2尺寸注法1.基本规则(1) 机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。
（2）图样中(包括技术要求和其他说明)的尺寸，以毫米（mm）为单位时，不需标注单位符号（或名称），如采用其他单位，则应注明相应的单位符号。
（3）图样中所标注的尺寸，为该图样所示机件的最后完工尺寸，否则应另加说明。
（4）机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。
100尺寸线尺寸线终端尺寸界限2.尺寸的组成尺寸线、尺寸界限、尺寸数字和尺寸线终端1203.数字4.尺寸线5.尺寸界线6.尺寸注法示例几何作图根据图形的几何条件，用绘图工具将图形作出来，称为几何作图。
一、等分线段与正多边形二、斜度和锥度斜度：指一直线或平面对另一直线或一平面的倾斜程度，图样中以1：n标注。
锥度：指正圆锥的底圆直径与圆锥高度之比，在图样中常以1：n的形式标注。
三、圆弧连接用已知半径的圆弧来光滑连接已知直线或圆弧光滑连接即相切连接。
要保证相切，必须准确求出连接圆弧的圆心和切点作图步骤：1)求出连接圆弧的圆心2)求出连接点(切点)3)画圆弧O OK 1K 2R轨迹法求圆心RO平面图形的尺寸注法和线段分析平面图形---封闭图形---若干线段(直线,圆弧)相邻线段彼此相交或相切连接一、尺寸分析平面图形中标注的尺寸，必须能唯一确定图形的大小和形状定形尺寸：确定各部分形状大小定位尺寸：确定图形各部分相对位置尺寸基准：标注尺寸的起点二线段分析已知线段：定形，定位尺寸齐全中间线段：定形已知，定位不全连接线段：定形已知，定位没有三、平面图形作图步骤⏹1、定图形基准线，画已知线段⏹2、画中间线段⏹3、画连接线段⏹4、擦去多余图线，按规定线型加深椭圆画法(已知长短轴）DC四心近似画法几何作图XT2-1•1.准备工作:固定图纸，画边框、图框、标题栏等。
工程制图第1章 制图基本知识和技能
相同直径的圆孔只要在一个圆孔上标注直径尺寸，并在其前加注“个数 ╳ ”
仅标注一侧的结构尺寸
t2
“个数 ╳ ”
符号“t”
尺寸线应略超过对称中心线 一端画出箭头
§1-2 绘图工具的使用
图板和丁字尺
绘图时丁字尺的 尺头靠紧图板的 左导边
图板和丁字尺
丁字尺用来画水平线，与三角板配合使用可画垂直 线及倾斜线
一、平面图形尺寸分析 二、平面图形线段分析 三、平面图形画图步骤
一、平面图形尺寸分析
1. 尺寸基准--标注尺寸的起始点 （平面图形常用的基准是对称图形的对称线、较大的圆的中心线或较长的直线）
2. 定形尺寸--确定各部分形状大小的尺寸 3. 定位尺寸--确定各部分相对位置的尺寸
高度方向 尺寸基准
长度方向 尺寸基准
尺寸注法示例
对称机件、板状零件及尺寸相同的孔、槽等要素
分布在对称线两侧的相同结构，仅标注其一侧的结构尺寸
当对称机件只画出一半或略大于一半时，它们的尺寸线应略超过对称中心线 或断裂处的边界线，仅在尺寸线的一端画出箭头。其在对称中心线两端分别 画出的两条与其垂直的平行细实线是对称符号
标注板状零件的尺寸时，在厚度的尺寸数字前加注符号“t”
连接弧圆心轨迹
三、圆弧连接作图步骤 1.用半径为R的圆弧连接两直线
步骤： （1）找圆心 （2）找切点 （3）画圆弧
2.用半径为R的圆弧连接两已知圆弧 （a)与两圆弧外切
（1）找圆心
（2）找切点 T1、T2 （3）画圆弧（不能 超过切点）
2.用半径为R的圆弧连接两已知圆弧 （b)与两圆弧内切
（1）找圆心
圆弧连接的线段分析
圆弧连接部分的线段（包括圆弧和直线）的尺寸标注、绘图步骤，都与 连接情况有关，因而对这些线段应该加以分析 圆弧连接部分的线段可以分为三类：
机械制图——第一章制图的基本知识与技能精选全文完整版
第一节 制图国家标准
• 五、尺寸标注
一个完整的 尺寸，一般 应由尺寸数 字、尺寸界 限、尺寸线 和尺寸终端 组成
第一节 制图国家标准
• 五、尺寸标注
尺寸界线表示尺寸的度量范围，一般由细实线绘制，并应从图形的 轮廓线、轴线或对称中心线引出，也可用轮廓线、轴线或对称中心 线作尺寸界线。尺寸界线一般应与尺寸线垂直，并各超过尺寸线3~ 4mm，必要时允许倾斜，但两尺寸线必须相互平行
第四节 平面图形的分析和绘图步骤
• 三、平面图形的一般绘图步骤
平面图形绘 制步骤示例
第四节 平面图形的分析和绘图步骤
• 四、平面图形的尺寸标注
平面图形尺寸标注注意要点： ➢标注之前须先分析清楚图中所需标注尺寸 ➢各种结构的尺寸标注要正确，符合国家标注有关规定 ➢图中所有定形尺寸与定位尺寸不能重复，不能遗漏 ➢图中所有尺寸标注须做到合理、清晰
徒手绘图的动作要领: （1）握笔位置要高些，以利于运笔和观察目标； （2）运笔时小手指及手腕不宜紧贴纸面，力求自然用力； （3）绘制短线时用手腕用力，绘制长线时用前臂动作； （4）在两点之间画长线，目光要注视线段的终点，轻轻移 动手臂沿要画的线段方向画至终点。
第五节 徒手绘制草图的方法
• 二、徒手绘图的基本技能
比例
原值比例 比值为1的比例，即1:1 ； 缩小比例 比值小于1的比例，如1:2等； 放大比例 比值大于1的比例，如2:1等。
第一节 制图国家标准
• 二、比例
比例示意图
第一节 制图国家标准
• 二、比例
比例值不是任意选取的，一般应从下表所示的 国家标准GB/T 14690-1993规定的数值中选 取
只有定形尺寸和一个定位尺寸的线段称为中间线段。如图中所
制图的基础知识和基本技能
要轮廓，然后画细部。剖视图中旳剖面符号只 需画出一部分。 3) 最终，画出其他符号、尺寸线、尺寸界线、尺 寸数字横线和仿宋体旳格子。
三、用铅笔加深旳措施和环节
措施：在加深时，应该做到线型正确，粗细分明， 连接光滑，图面整齐。
c. 圆规
d. 分规
分规用以截取或等分线段。
e. 百分比尺
百分比尺是刻有不同百分比旳直尺
f. 鸭嘴笔
先在两叶片之间蘸上墨汁，调整两叶片间距，到 达指定图线线宽后，再描画图纸。
g. 模板
§1.3 几何作图（习题集附录）
a. 平行线和垂直线画法
图6为过K点作直线AB旳平行线，图7为过K点作AB垂直线。
(a)45度倒角；（b）30度倒角；（c）槽旳尺寸标 注为“槽宽╳直径”；（d）槽旳尺寸标注为“槽宽╳ 槽深”。
b. 相同尺寸旳孔和槽旳标注
相同尺寸旳孔和槽等成组要素，可仅标注一种要 素旳尺寸和数量。
c. 链式尺寸
间隔相等旳链式尺寸，可如下图标注。
f. 均布几何要素
均匀分布旳成组要素（如孔等）旳尺寸，按下图 所示标注，并加注“EQS”。当成组要素旳定位和分 布情况已经明确，也能够省略“EQS”。
✓ 字体旳号数用字体旳高度（h）表达；字体高度
旳公称尺寸系列为： 1.8 ,2.5 ,3.5 ,5 ,7 ,10 ,14 ,20(mm)。
✓ 中文应写成长仿宋字，中文旳高度不应不大于 3.5，其字宽一般为0.7h左右。
✓ 字母和数字可写成斜体和直体。斜体字字头向 右倾斜，与水平基准线成75度。
✓ 用作指数、分数、极限偏差、注脚等旳数字及 字母，一般采用小一号字体。
制图基本知识和技能全解
两圆外切： 两圆中心距等于两圆的半径之和 中心距 A=R1+R2 两圆心连线和圆的交点即是切点。
例:圆O1〔半径R1〕O2〔半径R2) 连接圆弧的半径为R，试完成连接作 图(外切)。
作图步骤：
例:圆O1〔半径R1〕O2〔半径R2)连接圆 弧的半径为R，试完成连接作图(内切)。
作图步骤：
例:圆O1〔半径R1〕O2〔半径R2)连接圆弧的半径为R，试完成连接作 图(与O1外切，O2内切)。
1.定形尺寸 指确定平面图形上几何要素大小的尺寸。 如线段的长度〔80〕、半径〔R18〕 或直径〔φ15〕大小等。
2.定位尺寸 确定几何要素相对位置的尺寸。如图中 的70、50。
3.尺寸基准 定位尺寸的起点称为尺寸基准。
对平面图形而言，有长和宽两个不同方向的基准。 通常以图形中的对称线、中心线以及底线、边线作为尺寸基准。
1.2.3 比例尺和曲线板
1．比例尺
比例尺是绘图时用于放大或缩小实际尺寸的一种常用尺。常见的比例 尺如图1-12所示。这种比例尺又称三棱尺，三个尺面共有六种常用比 例刻度，使用时，先要在尺面上找到所需的比例，看清晰尺面上每单 位长度所表示的相应长度，即可按需要在其上量取相应的长度作图。
图1-12 比例尺
1.4.2 平面图形的线段分析
按平面图形中圆弧的圆心定位尺寸的数量不同，将圆弧分为圆弧、 中间圆弧和连接圆弧。
1.线段：定形、定位尺寸齐全的线段，作图时该类线段可以直接依据 尺寸作图，如图中的R18。
2.中间线段：只有定形尺寸和一个定位尺寸的线段，如图中的R50。 3.连接线段：只有定形尺寸没有定位尺寸的线段 ，如图中的R30。
圆弧连接的形式有： 1.用圆弧连接两直线 2.用圆弧连接两圆弧 3.用圆弧连接始终线和一圆弧
制图的基本知识与技能
第一篇制图的基本知识与技能第1章制图的基本知识与技能要想看懂已画好的图样，并且能够画出符合要求、准确表达工程对象的图样，首先就必须掌握制图的基本知识和基本技能。
1.1手工绘图工具、仪器及用品图样绘制的质量好坏与速度快慢取决于绘图工具和仪器的质量，同时也取决于其能否正确使用。
因此，要能够正确挑选绘图工具和仪器，并养成正确使用和经常维护、保养绘图工具和仪器的良好习惯。
下面介绍几种常用的绘图工具和仪器、用品以及它们的使用方法。
1.1.1图板、丁字尺、三角板1．图板图板是用来铺放和固定图纸的。
板面要求平整光滑，图板四周一般都镶有硬木边框，图板的左边是工作边，称为导边，需要保持其平直光滑。
使用时，要防止图板受潮、受热。
图纸要铺放在图板的左下部，用胶带纸粘住四角，并使图纸下方至少留有图1-1 图板及丁字尺图板大小有多种规格，它的选择一般应与绘图纸张的尺寸相适应，与同号图纸相比每边加长50mm。
常用的图板尺寸规格见表1-1。
2．丁字尺丁字尺主要用于画水平线，它由互相垂直并连接牢固的尺头和尺身两部分组成，尺身沿长度方向带有刻度的侧边为工作边。
绘图时，要使尺头紧靠图板左边，并沿其上下滑动到需要画线的位置，同时使笔尖紧靠尺身，笔杆略向右倾斜，即可从左向右匀速画出水平线。
应注意：尺头不能紧靠图板的其它边缘滑动而画线；丁字尺不用时应悬挂起来（尺身末端有小圆孔），以免尺身翘起变形，如图1-1所示。
3．三角板三角板由45°和30°（60°）各一块组成一副，规格用长度L表示，常用的大三角板有20cm、25cm、30cm。
它主要用于配合丁字尺使用来画垂直线与倾斜线。
画垂直线时，应使丁字尺尺头紧靠图板工作边，三角板一边紧靠住丁字尺的尺身，然后用左手按住丁字尺和三角板，且应靠在三角板的左边自下而上画线。
画30°、45°、60°倾斜线时均需丁字尺与一块三角板配合使用，当画其它15°整数倍角的各种倾斜线时，需丁字尺和两块三角板配合使用画出,如图1-2a 所示。
中职《机械制图》第一章必背知识点
第一章制图基本知识与技能第一节机械制图国家标准的基本规定一、图纸幅面和格式1、基本幅面：A0、A1、A2、A3、A4。
要采用国家标准规定的幅面尺寸B×L B：表示图纸的短边L：表示图纸的长边加长幅面：必要时允许采用加长幅面。
加长幅面的尺寸由基本幅面的短边成整数倍增加后得出。
2、图框格式和尺寸图框：在图纸上必须用粗实线画出图框。
图框有两种格式：留装订边和不留装订边。
同一产品中所以图样均应采用同一种格式。
图框尺寸：不留装订边的图纸，其四周边框的宽度相同（均为e）留装订边的图纸，其装订边宽度一律为25mm，其他三边一致。
3、标题栏和明细栏标题栏一般应位于图纸的右下角。
标题栏中的文字方向为看图方向。
二、比例1、比例的定义：图样中图形与其实物相应要素的线性尺寸之比。
2、比例的种类：原值比例：即1:1；放大比例：如2:1等；缩小比例：如1:2等。
3、选择比例的原则：绘图时尽可能采用原值比例；图样中所注的尺寸数值都是所表达对象的真实大小，与图形比例无关。
三、字体1、基本要求：（1）书写字体必须做到：字体工整、笔画清楚、间隔均匀、排列整齐。
（2）字体高度（h）的公称尺寸系列为：1.8mm,2.5mm,3.5mm,5mm,7mm,10mm,14mm,20mm八种，字体的高度代表字体的号数。
（3）汉字应写成长仿宋体字，并采用规定的简化字，汉字的高度h不应小于3.5mm。
（4）字母和数字分A型和B 型；常采用B型字体。
（5）字母和数字可以写成斜体和直体；斜体向右倾斜，与水平线成75°。
（6）用作指数、分数、极限偏差、注脚等的数字及字母，一般应采用小一号的字体。
（7）同一图样上，只允许选用一种形式的字体。
四、图线1、基本线型（9种）粗实线、细实线、粗虚线、细虚线、粗点画线、细点画线、波浪线、双折线、细双点画线。
2、常用线型的使用粗实线：可见轮廓线细实线：尺寸线、尺寸界线、剖面线、过渡线、指引线细虚线：不可见轮廓线细点画线：轴线、对称中心线波浪线，双折线：断裂处边界线3、图线的宽度图线分粗、细两种。
制图基本知识与技能
1.4.2 平面图形旳作图环节
(1)绘图前旳准备工作。准备好圆规、铅笔、橡皮等绘图工具和用具；将 图纸用胶带纸固定在图板旳左下方(图纸下方留足放置丁字尺旳位置)。 (2)选百分比、定图幅，画图框及标题栏。根据平面图形旳尺寸大小和复 杂程度，选择百分比并定出图幅旳大小。按国标要求旳幅面尺寸和标题栏 位置，绘制图框和标题栏。 (3)分析图形、绘制底稿。经过尺寸分析与线段分析，拟定作图旳基准线 和绘图顺序。对每一图形应先画基准线，再画主要轮廓线及细部，另外还 需在打底稿阶段就划出尺寸界线和尺寸线。 (4)检验加深。在加深前必须对底稿作仔细检验、改正，直至确认无误。 用铅笔加深旳顺序是：自上而下、自左至右依次画出同一线宽旳图线；先 画曲线后画直线；对于同心圆宜先画小圆后画大圆。画圆时，圆规旳铅芯 应比画相应直线旳铅芯软一号。 (5)标注尺寸。按制图原则旳要求画尺寸起止符号、填写尺寸数字。标出 全部旳定形尺寸和定位尺寸，完毕全图。 (6)填写标题栏。经仔细检验图纸后，填写标题栏中旳各项内容，完毕全 部绘图工作。
本书由vince上传于世界工厂下载频道
2.线段分析 平面图形中旳线段按其尺 寸是否完整，可分为三类： 1.已知线段——尺寸完整 （有定形、定位尺寸）， 能直接画出旳线段。 2.中间线段——有定形尺 寸，但定位尺寸不齐全。 必须依赖附加旳一种几何 条件才干画出旳线段。 3.连接线段——只有定形 尺寸，而没有定位尺寸旳 线段。
(a) 已知条件：
(b) 两已知弧旳圆心01、02；半 径R1、R2；连接弧旳半径R。
(b) 作图措施和环节：
(1)求连接弧圆心O
(2)求连接点（切点） (3)画连接弧并描粗
本书由vince上传于世界工厂下载频道
机械制图 第一章制图基本知识与技能
机械制图第一章制图基本知识与技能一、制图的基本概念制图指利用图形和文字等符号组合方法，通过平面的视图表达物体的形状、大小、位置、尺寸、结构及其它相关信息和所需的技术要求的一种表达方式。
制图是机械设计的重要环节之一，是设计师与技术工人进行交流的重要工具，是企业生产制造的重要依据。
二、制图的分类根据制图的用途和内容划分，制图分为以下几类：1. 工程制图工程制图是根据产品设计、工艺要求和生产需要绘制的各种制图。
如：•工程安装图：表示机械设备在生产场地的布局。
•机械装配图：表示机械部件的装配关系、尺寸及工艺要求等。
•工艺流程图：表示产品制造的生产工艺流程及流程参数要求等。
2. 普通机械制图普通机械制图是用于表示机械产品的图样和工作要求。
如：•零件图：表示机械零件的形状、尺寸、公差、表面质量等信息。
•总图：表示机械产品的全貌、组成、尺寸等信息。
•图样：表示工件的技术要求、规定或禁止的内容及相关标记等。
3. 专业制图专业制图是指表示某一专业对象的图样。
如：•电气图：表示电气设备、线路、连接方式和元件的极性等信息。
•管道图：表示各种管道尺寸、走向、连接方式、材料等信息。
•建筑图：表示建筑的地形、平面布局、结构体系、尺寸等信息。
三、制图的基本技能制图有其特殊的表达语言和符号体系，因此要掌握制图需要进行长时间的学习与实践。
1. 制图基本技能•掌握基本几何图形和比例关系。
•了解制图基本规范和标准。
•掌握绘图工具和制图软件应用技能。
2. 零件图绘制技能•掌握零件图和配合表的标记和标注方法。
•掌握公差的标注和计算方法。
•掌握零件图的放大倍数选择方法和标注方式。
3. 总图及组装图绘制技能•掌握总图和组装图的制作和标注方法。
•掌握标注工艺要求和尺寸公差方法。
•掌握组装图的数量计算和装配技巧。
四、制图技能培养制图技能培养需要进行长期的学习和实践，可通过以下方式进行：1. 制图培训通过参加机械制图的培训课程，系统学习制图相关知识和技能。
现代工程图学 - 制图的基本知识与技能
制图的基本知识与技能1.1国家标准《技术制图》和《机械制图》的一般规定我国于1959年发布了国家标准《机械制图》。
国家标准简称“国标”，其代号为“GB”。
例如GB/T14691-1993，其中“T”为推荐性标准，“14691”是标准顺序号，“1993”是标准颁布的年代号。
1.1.1图纸幅面（GB/T14689-2008）和格式1.图纸幅面图纸幅面简称图幅，是指由图纸的宽度和长度组成的图面，即图纸的有效范围，通常用细实线绘出，称为图纸边界或裁纸线。
基本幅面：A0：841x1189A1：594x841A2：420x594A3：297x420A4：210x297绘制技术图样时，优先采用基本图幅，必要时，也允许以基本幅面的短边的整数倍加长幅面。
2.图框格式图框即指图纸上限定绘图区域的线框，即绘图的有效范围。
无论图样是否装订，图框线都必须用粗实线画出。
图纸可横放或竖放，其格式分为不留装订边和留装订边两种。
同一产品的图样只能采用同一种格式。
为了使图样复制和缩微摄影时定位方便，应在图纸各边的中点处分别画出对中符号。
对中符号用粗实线绘制，线宽不小于0.5mm，长度从纸边界线开始深入图框内与5mm。
3.标题栏及明细栏每张图样上都必须有标题栏，用来填写图样上的综合信息，是图样的组成部分。
标题栏的基本要求、内容、尺寸和格式在国家标准GB/T10609.1-2008《技术制图》——“标题栏”中有详细规定，标题栏一般印制在图纸上，不必自己绘制。
明细栏是装配图中才有的，需自己绘制。
GB/T10609.2-2009《技术制图》——“明细栏”中规定了明细栏的样式。
看图的方向与标题栏方向一致。
（标题栏有位于右上角和位于右下角两种情况）1.1.2比例（GB/T14690-1993）图样比例是指图中图形与实物相应要素的线性尺寸之比。
不管绘制机件时所采用的比例是多少，在标注尺寸时，仍应按机件的实际尺寸标注，与绘图的比例无关。
绘图时，首先选择比例，优先选择整数比例绘制同一机件的各个视图时，应尽可能采用相同的比例，并在标题栏的比例栏中填写。
工程制图基本知识与技能
R
O3 ● R-R2
◆ 分别连接O3O1、 O3O2 并延长求 得两个切点。
◆ 以O3为圆心， R为半径画连 接圆弧。
O1
●
C1
O2 ● C2
④用半径为R的圆弧连接已知圆弧和直线
◆ 以O1为圆心，R1+R为半径作圆弧。 ◆ 作与已知直线平行且相距为R的直线。
2）尺寸线
必须用细实线画出，不能用其他图线代替。 线性尺寸的尺寸线必须与标注的线段平行；大尺寸注 在小尺寸外面。 在圆弧上标注直径或半径时，尺寸线或其延长线应通过圆心。
3）箭头
机械图多采用实心箭头，建筑图采用斜线。
d为粗实线的线宽。 如d=0.7,箭头的长度约为4mm
4）尺寸数字
① 线性尺寸数字一般注写在尺寸线上方，垂直时，字头朝左， 其余字头朝上；尽量避免在图中所示30°范围内标注尺寸， 无法避免时，可按右图的方式标注。
一、图纸幅面及格式（GB/T 14689—2008）
1、图纸幅面
横式
竖式
幅面代号
0×1189 594×841 420×594 297×420 210×297
图纸幅面的尺寸关系
幅面代号
A0
A1
A2
A3
A4
B×L 840×1189 594×841 420×594 297×420 210×297
3）图样中所标注尺寸，为该图样所示机件的最后完工尺寸， 否则应另加说明。
4）机件的每一尺寸，一般只标注一次，并应标注在反映该 结构最清晰的图形上。
2.尺寸的组成
尺寸由尺寸界线、尺寸线、箭头、尺寸数字组成。
1）尺寸界线
用细实线画出，可由轮廓线、中心线、对称线代替或者 延长线引出，一般与尺寸线垂直，超出箭头约2-5mm。
第一章制图的基本知识与技能
使用中注意：
1、先曲后直，便于连接； 2、先上后下，先左后右； 3、先细后粗，加快进度； 4、线条均匀，连接准确。
9
五、 曲线板和建筑模板 曲线板是用以画非圆曲线的工具
10
建筑模板主要用来画各种建筑标准图例和常用符号 使用建筑模板，可提高制图的速度和质量。
11
六、 铅笔和擦图片
铅笔是用来画图或写字的 “H”表示硬铅笔，“B”表示软铅笔，“F”、“HB”表示软硬适中， “B”、 “H”前的数字越大表示铅笔越软和越硬。 用较硬的铅笔打底稿，如3H、2H等；用HB铅笔写字，用B 或2B铅笔 加深图线。 笔芯露出约6～8㎜
36
一般体字字体示例
书写要求：小写字母高度h是大写字母高度的7／10。
37
四、比例
图样的比例，应为图形与实物相对应的线型尺寸之比。比例的大小是指
其比值的大小 ，如 1：50大于1：100。
比例的符号为“ ：”，比例以阿拉伯数字表示，如 1：1、1：2等。 如果图样上某线段长为10mm，而实际物体相应部位的长为1000mm时，则 比例等于1比100，写成1：100。
44
45
46
47
48
相同要素 对称构配件
可仅标注其中一个 要素的尺寸及个数
尺寸线应略超过对称符号， 仅在尺寸线的一端画尺寸 起止符号，尺寸数字应按 整体全尺寸注写，其注写 位置宜与对称符号对齐。
49
第三节 制图的一般方法和步骤
一、用绘图工具和仪器绘制图样
（一）准备工作 1．收集阅读有关的文件资料，对所绘图样的内容及要求进行了解，绘图 之前做到心中有数。 2．准备好必要的制图仪器、工具和用品。 3．将图纸用胶带纸固定在图板上，位置要适当。一般将图纸粘贴在图板的左下 方。
第1章 制图的基本知识和基本技能
3) 图样中所注的尺寸，为该图样所示机件的最后完工尺寸， 否则应另加说明。
4) 机件的每一尺寸，一般只标注一次，并注在反映该结构最清
晰的图形上。
返回
制图基本知识及技能 2.尺寸的组成
制图基本知识及技能 二、比例（零件图例）
返回
制图基本知识及技能 三、字体
字体指的是图中汉字、字母、数字的书写形式。图样中的字 体书写必须做到：字体工整、笔画清楚、间隔均匀、排列整齐。
1.字体高度（用h表示）的公称尺寸系列为：1.8，2.5，3.5， 5，7，10，14，20。字体的高度称为字体的号数。
界点，而虚线应
留出间隙；当虚
线圆弧和虚线相
较
切时，虚线圆弧
好
的
应画到切点，而
画
虚线需留有间隙。
法
制图基本知识及技能 2.图线的画法
3)画圆的中心线时，圆心应是长画的交点。细点画线的两端应超 出轮廓线2-5mm。
4）当细点画线、细双点画线较短时（如<8mm），允许用细实线代 替。
返回
制图基本知识及技能
制图基本知识及技能 1.图纸幅面
返回
制图基本知识及技能 2.图框格式
图纸上绘图区域的线框称为图框。图框在图纸上必须用粗实 线画出，图样绘制在图框内部。图框格式分为留装订边和不留装 订边两种。
不留装订边的图框格式
制图基本知识及技能
2.图框格式
留装订边的图框格式 注意：同一产品的图样只能采用一种图框格式。
二、比例 三、字体 四、图线
1.图线形式 2.图线的画法 3.图线的应用 五、尺寸注法
制图的基本知识与技能
帹侲媤舱珘樸叢玹碚銨酨觖毉 纜鲉沜禺其鼙濋搀称萪峊陀嶃 珎貛炠驅湏複穘钒鼗佞荘途絴 • 愍嘎嘎杬嘎嬳軫健鐹鯼•樴嘎嘎鈼嘎栍巑傻逷 • 磤放放焂风佢冟磃縁梙亷廽剒脻掎弼 麟懖潻冸飈澢斮癥竻逊爱抪锯 • 末逃邯狶丌蕉胶克獝霪牿派扆 • 栺偻有蝿硷鹑凊驝褽餺鄓嗋儣 • 鎩嘎葍嘎嘎青嘎闫嘎嘎酝搞个盶洪蜝逝瓕馚飾錮 礳砰妦熘惎换翘少鎇嫕靈艳蛰
• •
• • • • • • hggghgh
蠾 喟 觳 寫 樜 袃 剫风跠 束54 5荘4 楗 欿 臆 黼
齎 漃 忛 緪 愕 賒 攌光躽 翃44 6鏈6 狟 疱 齜 咰
時 麼 姾 吔 髡 骛 臸好咜 詑44 6諸6 鋮 痶 括 唋
处 鈙
肣 说
韩鉿 5骨5 方官笀
閗 椔
涬 欷
姙 鋗
蛀 嚟
玴 湻44444
比例的符号应以“∶”表示，比例的表示方法如1∶1、 1∶100、20∶1等。建筑工程图的比例一般注写在图名的右 侧。
六.字体
三、字体(GB／T 14691—1993)
图样中书写的汉字、数字和字母，必须做到：字体工整、笔画清楚、间隔均匀、排列 整齐。字体的号数即字体的高度（h），分为20、14、10、7、5、3.5、2.5、1.8mm八种 。
• •
嚛 遞个CGch靔帵ghghfhf罧汵hghhhfh濻既hhhhhf胷 雝豛 鯻黺 毹•••筓 賀浏箾 榸览量娈慲浏览砣霗量廩暷了 岫膘
•馧111浄111焨111褳1 琛笶軛•拒11捹1111拽111菀111黴柽
窜蔎稴場亝靊暜•辻00楺0 剈萃目宸
•
• Hhuyuyyutytytytyyuu uuuu
66硴 儻66
堸 鋖
讯 邬
胰 硅
嵓 襥
踴 薼 4嘘5 方楔 镎 駝 掣 剔 鲇 溰 巣 鼑 禎 伓
制图的基本知识与技能
O4
K
E1 C
N
A
B
O1 O
O3
K1
D
N1
O2
§ 1-1 国家标准中对工程制图的一些基本规定 图纸幅面和格式 图线 字体 尺寸标注
§ 1-2 几何作图 等分圆周作多边形 斜度和锥度 圆弧连接 非圆曲线
§ 1-3 平面图形的分析与画法 § 1-4 草图的绘制
1.3 平面图形的分析与画法
1.平面图形的尺寸分析
1.3 平面图形的分析与画法
举例 吊钩的画图步骤
60
20
15
连接圆弧
R3 尺寸基准
20 R28
R40
已知圆弧
R15 R27
中间圆弧
27
R32 6
10 10 10 60
20
20
15 2815
20
20 4020 R28
R3 R27 RR4400 R28 27
60
R3
RR1R5115
R4
R3
27
RR27 2
R32
66
R1 =15+3
R3 =3R322+28
R 2 =2（（7e-（d）（3）bc修a））画）饰画画连画并中已接基校间知线准正线线段线R全段段4 =图27/2+40
10
§ 1-3平面图形的分析和画法（重点）
一、尺寸分析： 基准： 定形尺寸： 定位尺寸：
长度方向基准
二、线段分析： 已知线段:已知定形和两个方向的定位尺寸 中间线段:已知定形和一个方向的定位尺寸 连接线段:已知定形尺寸
字体（GB/T 14691-1993)
工程图中的文字，必须遵循下列规定：
1. 字体工整、笔画清楚、间隔均匀、排列 整齐.
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
用已知半径R的圆弧链接两相交直线
用已知半径R的圆弧链接两已知圆弧
外切
内切
用已知半径R的圆弧链接一直线和一圆弧
定圆心 定切点 圆弧连接一直线和一圆弧
4.2 平面图形的尺寸和线段分析
标注尺寸的起点
线段分析
完全的线段
不完全的线段
作图举例
作图举例
作图举例
作图举例
作图举例
THANKS
制图的基本知 识与基本技能
制图的基本知识与基本技能
1 国家标准《机械制图》的部分规定
2
绘图工具及仪器的使用
3
几何作图
4
平面图形的绘制
1 国家标准《机械制图》的部分规定
GB/T 14689-93 GB/T 14689-93 GB/T 14689-93 GB/T 4457.4-84 GB/T 4458.1-84 GB/T 4458.4-84
感谢观赏
携带方便。 ② 修改图形容易、方便、快捷。 ③ 绘图速度快、精度高。 ④ 促进设计工作的规范化、系列化和标准化。
随着计算机硬件的发展，计算机绘图软件得到了突飞猛 进的发展。国内外成功的研制了很多绘图软件，其中Auto CAD是一种通用的交互式绘图系统。该软件不断更新，功 能日趋完善，在机械、电子、建筑等领域得到了广泛的应 用。另外，UG、ProE、Solidworks、Solidage等绘图软件也 得到了广泛的发展。
三角板
2.2 绘图仪器及其使用
圆规
2.3 计算机绘图系统
计算机绘图是指应用绘图软件及计算机硬件（主机、图 形输入及输出设备），实现图形显示、辅助绘图与设计的一 项技术。图形输入设备常见的有鼠标、扫描仪、数字化仪及 图形输入板。图形输出设备常见的有显示器、打印机及绘图 机。
与手工绘图比较，计算机绘图具有如下优点： ① 图形可保存在硬盘或软盘上，管理容易，不会污染损坏，
不同比例的图形
1.3 字体（GB/T 14690-93）
1.3 字体（GB/T 14690-93）
工程图中一般使用汉子、数字和字母三类字 书写字体必须做到：字体工整、笔画清楚、
间隔均匀、排列整齐。
2.数字和字母
工程上一般采用斜体字
0123456789 ABCDEFGHIJKL abcdefghijkl
1.4 图线（GB4457.4 -84）
图线型式及应用
图线在图形上的应用
图线画法
1.5 尺寸标注的基本方法
GB4458.4-
84
尺寸的组成
尺寸界线
尺寸界线用细实线画出， 可由图形的轮廓线、轴 线或对称中心线引出， 也可利用轮廓线、轴线 或对称中心线作尺寸界 线。
尺寸线终端
箭头与斜线
尺寸数字
图板与丁字尺
图板为矩形木板，图纸用胶带纸固定其上，侧面为引导丁
字尺移动的导边。适用时必须维护板面平坦，导边平直，不使 受潮、受热，避免磕碰。
丁字尺主要用于画水平线和作三角板移动的导边。使用时，
尺头必须紧靠图板左侧边。画水平线时铅笔沿尺身的工作边自 左向右移动，同时铅笔与前进方向成75°左右的斜角。
技术制图-图纸幅画及格式 技术制图-比例 技术制图-字体 图线 图样画法 尺寸注法
1.1 图纸幅画及格式
（GB/T14689-93）
图框格式与标题栏的方位
标题栏的格式
零件图中的推荐格式
标题栏中的文字方向为看图方向
1.2 比例（GB/T 14690-93）
比例
图样中机件要素的线性尺寸与实际 机件相应要素的线性尺寸之比
现代化绘图工具
两种基本CAD绘图及设计软件包
进入Auto CAD绘图系统
Auto CAD绘图界面
Auto CAD
进入Solid Works绘图系统
Solid Works绘图模版
Solid Works绘图界面
3.1 正多边形的画法
3.2 斜度、锥度的画法
斜度
锥度
4.1 平面图形线段连接
为物体的实际尺寸，与 绘图比例无关；
单位：mm，不注单位； 工程字； 任何图线不能通过。
各种尺寸的注法
线性尺寸
直径与半径的标注
若圆或圆弧内无足够位置画箭头或注写尺寸数 字时，可按下图处理。
半径尺寸必须注在投影时圆弧处，且尺寸线应 通过圆心。
球的直径、半径
角度尺寸
2.1 绘图工具
