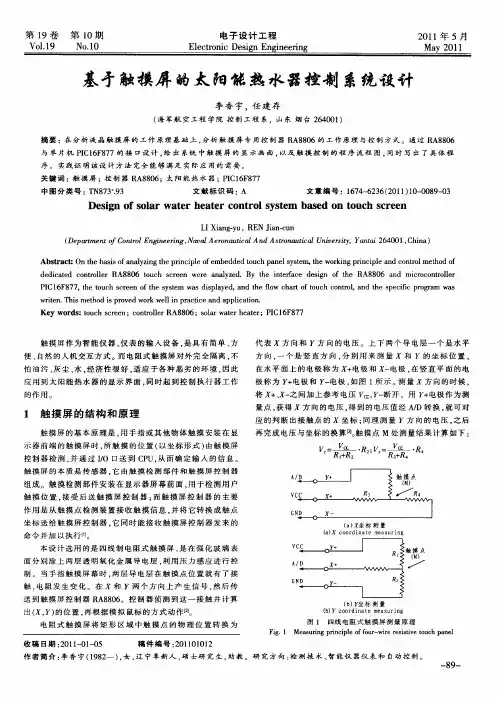

基于触摸屏的太阳能热水器控制系统设计
命 令 并 加 以执 行 Ｉ １ 】 。 本 设 计 选 用 的是 四线 制 电 阻 式 触 摸 屏 ． 在 强 化 玻 璃 表 是 面分 别 涂上 两 层 透 明 氧 化 金 属 导 电层 ． 用 压 力 感 应 进 行 控 利 制 。 当 手指 触 摸 屏 幕 时 ， 层 导 电 层 在 触 摸 点 位 置 就 有 了 接 两
的 触 摸屏 两 部 分 ，借 助 于触 摸 屏 控 制 器 Ｒ ８６与微 处 理 用 户 在 触 摸 屏 上 的触 Ｉ １Ｆ ７ 摸 位置 ． 现显 示 与 控 制 功 能 。 实
２１ ＲＡ嬲 ｏ ． ６控 制 器
＋Ｉ ８ｆ ． ４５． － １ 串口 ＿
下位机
Ｉ 线电 四 阻式触 摸屏
对 触 摸 屏 的 控 制 需 要 选 用 专 门 的 触 摸 屏 控 制 芯 片 ， 摸 触 屏 控 制 芯 片 不 仅 能 够 完 成 Ａ Ｄ转 换 而 且 能 够 实 现 电 极 电 压 ／
计算机控制技术(曹立学)1-4章 (3)
第3章 人机接口技术
发光二极管(Light Emitting Diode, LED)是一种电-光转 换型器件， 是PN结结构。 在PN结上加正向电压， 产生少子 注入， 少子在传输过程中不断扩散， 不断复合而发光。 改 变所采用的半导体材料， 就能得到不同波长的发光颜色。
第3章 人机接口技术
LED的主要优点如下： ·主动发光。 一般产品的亮度大于1 cd/m2， 高的可达 10 cd/m2。 ·工作电压低。 约为2 V。 ·正向偏置工作。 性能稳定， 工作温度范围宽， 寿命 长(105 h)。 ·响应速度快。 对于直接复合型材料， 响应速度为16 MHz～160 MHz； 对于间接复合材料响应速度为105 Hz～106 Hz。 ·尺寸小。 一般LED的PN结芯片面积为0.3 mm2。 LED的主要缺点是电流大， 功耗大。
3.1.2
1. 采用8255A可编程并行输入/输出接口扩展独立式按键的电 路如图3.5所示。
第3章 人机接口技术 图3.5 采用8255A扩展独立式按键电路图
第3章 人机接口技术
若背景机选用8×C196CPU， 8255A的口地址分配如下：
PA口为7FFCH、 PB口为7FFDH、 PC口为7FFEH、 控制口为
第3章 人机接口技术 图3.1 按键抖动波形
第3章 人机接口技术
2.
一个按键的电路如图3.2所示。 当按下按键S时， VA=0， 为低电平； 当未按下按键S时， VA=1， 为高电平。 反之， 当VA=0时， 表示按键S被按下； 当VA=1时， 表示按键S未被
按下。 由按键电路的分析可见， 按键闭合与否， 反映在电压上
第3章 人机接口技术 表3.1 LED显示器字模表
第3章 人机接口技术
基于RA8806控制器的LCD和51单片机接口技术
1引言由于点阵液晶显示具有高清晰度和高分辨率，可显示复杂文字和图形，耗电省等优点，在移动通讯、仪器仪表、电子设备等方面得到广泛应用。
而触摸屏作为良好的人机接口一直应用于仪器仪表。
触摸屏和点阵液晶显示模块的相互配合使用，使得人机界面更加完善美观。
这里介绍的基于RA8806控制器的LCD 就是内建触摸屏控制器的点阵液晶显示模块[1]。
2RA8806控制器简介RA8806是点矩阵液晶显示控制器，支持320×240、四灰阶、双图层文字及图形显示模式，内建中、日、英、欧文字型码，可将文字旋转90°、180°、270°显示。
RA8806内建智能型触摸扫描控制器，支持4线电阻式触摸屏接口，带8×8的键盘扫描接口，可编程设置的脉宽调制用来调节LCD 面板的对比度或背光。
RA8806也提供如区域卷动、文字反白、粗体文字、文字放大、内存清除等功能。
RA8806还提供一项创新功能即无雪花模式，可有效移除当频繁对内存读写所产生的雪花[2]。
3RA8806和51单片机接口电路RA8806支持4位或8位数据总线的8080/6800系列MPU接口，其外部接口引脚功能描述如表1所示。
基于RA8806控制器的LCD 和51系列单片机的接口采用总线或直接I/O 方式，基于总线的接口方式如图1所示，数据总线直接和单片机的P0端口相连，P20选择指令或数据，P27作为片选信号，因此LCD 的命令端口地址是0x7100，数据端口地址是0x7000。
LCD 的复位信号直接从51单片机的复位信号取反得到，为保证LCD 复位信号的稳定，单片机复位的对地电阻不能大于4.7k Ω。
LCD 的复位也可采用基于直接I/O 方式的LCD 接口方式（图2）[3]，用一个单片机引脚产生复位信号。
基于RA8806控制器的LCD 和51单片机接口技术刘升（淮北煤炭师范学院计算机科学与技术学院，安徽淮北235000）摘要:论述基于RA8806控制器的LCD 的特点，给出RA8806与MCS51单片机的硬件接口电路和详细的实现方法，介绍RA8806内置的触摸屏控制器的应用和编程方法，给出实现框图。
电阻式、电容式、压电式触摸屏优劣简单介绍
首先介绍备受推崇的电容屏电容技术触摸屏CTPCapacity Touch Panel是利用人体的电流感应进行工作的。
电容屏是一块四层复合玻璃屏玻璃屏的内表面和夹层各涂一层ITO纳米铟锡金属氧化物最外层是只有0.0015mm厚的矽土玻璃保护层夹层ITO 涂层作工作面四个角引出四个电极内层ITO为屏层以保证工作环境。
电容屏工作原理当用户触摸电容屏时由于人体电场用户手指和工作面形成一个耦合电容因为工作面上接有高频信号于是手指吸收走一个很小的电流这个电流分别从屏的四个角上的电极中流出且理论上流经四个电极的电流与手指头到四角的距离成比例控制器通过对四个电流比例的精密计算得出位置。
可以达到99的精确度具备小于3ms的响应速度。
电容屏主要有自电容屏与互电容屏两种以现在较常见的互电容屏为例内部由驱动电极与接收电极组成驱动电极发出低电压高频信号投射到接收电极形成稳定的电流当人体接触到电容屏时由于人体接地手指与电容屏就形成一个等效电容而高频信号可以通过这一等效电容流入地线这样接收端所接收的电荷量减小而当手指越靠近发射端时电荷减小越明显最后根据接收端所接收的电流强度来确定所触碰的点。
电容屏要实现多点触控靠的就是增加互电容的电极简单地说就是将屏幕分块在每一个区域里设置一组互电容模块都是独立工作所以电容屏就可以独立检测到各区域的触控情况进行处理后简单地实现多点触控。
电容式触摸屏的构造主要是在玻璃屏幕上镀一层透明的薄膜体层再在导体层外加上一块保护玻璃双玻璃设计能彻底保护导体层及感应器同时透光率更高。
代表产品就是苹果iPod touch和iPad系列产品拥有其他产品难以超越的非凡触控体验为电容屏的成功推广立下了汗马功劳。
电阻式触摸屏因为电容屏已经被苹果抬高地位加上本身成本确实低于电容屏比较常出现在中低端产品上所以电阻屏也无奈屈尊于低配系列。
电阻屏是一种传感器其屏体部分是一块多层复合薄膜加上玻璃的结构薄膜和玻璃相邻的一面上均涂有ITO纳米铟锡金属氧化物涂层当触摸操作时薄膜下层的ITO会接触到玻璃上层的ITO经由感应器传出相应的电信号经过转换电路送到处理器通过运算转化为屏幕上的坐标值从而完成选点的动作并呈现在屏幕上。
触摸屏校准方法！！！
触摸屏及ADS7846/HT20462009-05-15 10:17四线电阻式触摸屏，上图我们看到，触摸屏一般是上线和下线为一组。
左右线为一组，用万用表可以量到阻值。
上下的线阻为（Y+ Y-）阻值为 500欧----680欧。
左右线阻（X+ X-）阻值为 350欧----450欧。
jz4740,的中断计算程序#define SPCS_HIGH v_pSSIGPIORegs->group[SPI_EN_PIN/32].DATS = 1 <<(SPI_EN_PIN%32)#define SPCS_LOW v_pSSIGPIORegs->group[SPI_EN_PIN/32].DATC = 1 << (SPI_EN_PIN%32)#define SPCK_HIGH v_pSSIGPIORegs->group[SPI_CLK_PIN/32].DATS = 1 <<(SPI_CLK_PIN%32)#define SPCK_LOW v_pSSIGPIORegs->group[SPI_CLK_PIN/32].DATC = 1 <<(SPI_CLK_PIN%32)#define SPDA_HIGH v_pSSIGPIORegs->group[SPI_DATA_PIN/32].DATS = 1 <<(SPI_DATA_PIN%32)#define SPDA_LOW v_pSSIGPIORegs->group[SPI_DATA_PIN/32].DATC = 1 <<(SPI_DATA_PIN%32)#define SPDAIN v_pSSIGPIORegs->group[SPI_DATARX_PIN/32].PIN & (1 <<(SPI_DATARX_PIN % 32))//insert 0 ,not insert 1;#define SPDABUSY v_pSSIGPIORegs->group[SPI_BUSY_PIN/32].PIN & (1 <<(SPI_BUSY_PIN % 32))//insert 0 ,not insert 1;//------------------------------------------------------------------------------ void delay(int k){int i;for(i=0;i<k;i++);}void start()//SPI开始{SPCK_LOW;SPCS_HIGH;SPDA_HIGH;SPCK_HIGH;SPCS_LOW;}void WriteCharTo7843(unsigned char num) //SPI写数据{unsigned char count=0;SPCK_LOW;for(count=0;count<8;count++){if ( (num & 0x80) == 0x80)SPDA_HIGH;elseSPDA_LOW;SPCK_LOW;delay(3);SPCK_HIGH;delay(3);num <<= 1;}}int ReadFromCharFrom7843() //SPI 读数据{unsigned char count=0;WORD Num=0;for(count=0;count<12;count++){Num<<=1;SPCK_HIGH;delay(3); //下降沿有效SPCK_LOW;delay(3);if(SPDAIN)Num++;}return(Num);}INT WINAPI SpiISR( VOID ){while ( !g_SpiISR.bISTExist ){int X=0,Y=0,X_,y_;WaitForSingleObject( g_SpiISR.hIntrEvent, INFINITE );Sleep(30);//中断后延时以消除抖动，使得采样数据更准确start(); //启动SPIWriteCharTo7843(0x90); //送控制字 10010000 即用差分方式读X坐标详细请见有关资料delay(2);while(SPDABUSY);SPCK_HIGH; delay(4);SPCK_LOW; delay(4);X=ReadFromCharFrom7843();WriteCharTo7843(0xD0); //送控制字 11010000 即用差分方式读Y坐标详细请见有关资料delay(2);while(SPDABUSY);SPCK_HIGH; delay(4);SPCK_LOW; delay(4);Y=ReadFromCharFrom7843();SPCS_HIGH;RETAILMSG(1, (TEXT("SpiISR X=%d,Y=%d\r\n"),X,Y));InterruptDone( g_SpiISR.dwSwIntr );}return ( 0 );}控制字ADS7846的控制字由表1所列，其中S为数据传输起始标志位，该位必为“1”，A2～A0进行通道选择。
四线触摸屏使用说明书
说明：”Ｔ” 表示压下触摸屏时数据头标志 “ Ｒ” 表示离开触摸屏时数据头标志 Ｘ Ｙ 方向数据范围为 ０－１０２３（１０ 进制）
Ｃ．应答速度
触摸屏输出 约 ２４ｍｓ 约 １２ｍｓ
输出频率：８７ｐｐｓ（ ｐｐｓ：ｐｏｉｎｔ ｐｅｒ ｓｅｃｏｎｄ）． 说明：上面数据是在下述通信条件下测得的 通信速率：９６００ｂｐｓ 校验方式：无 数据位：８ 位于 结束位：１｀位 八、软件安装说明： （１）ＤＯＳ 下的安装： 在软驱中插入随机软盘，运行 ｓｅｔｕｐ．ｂａｔ 文件即可把所有的 ＤＯＳ 调试程序安装到你的硬盘并 自动建立起 Ｔｏｕｃｈｓｃｒ 目录。 文件清单如下： ＤＯＳ 下程序 ＳＴ．ＥＸＥ 显示触摸屏坐标值 ＤＭ．ｃｐｐ ＤＭ 的 Ｃ 源程序（ＣＯＭ１ 口） ＤＭ．ＥＸＥ 波特率为 ２４００ 的可执行程序（ＣＯＭ１ 口） ＤＭ４８００．ＥＸＥ 波特率为 ４８００ 的可执行程序（ＣＯＭ１ 口） ＤＭ９６００．ＥＸＥ 波特率为 ９６００ 的可执行程序（ＣＯＭ１ 口）
二、性能指标： 外形尺寸： ２４ｃｍ×１８ｃｍ
有效尺寸： ２１．７ｃｍ×１６．７ｃｍ 分辩率： １０２４×１０２４ 感应压力： １０ｇ 以上，８０ｇ 以下 工作温度： ０￣５０℃ 保存温度： －１０￣６０℃（湿度在 ９０％以下） 打点耐久性： １００ 万次以上（荷重 ２５０ｇ） 输入方法： 铅笔（硬度小于 ３Ｈ）或手指 通讯方法： 串行通讯 工作电压： ＤＣ ５Ｖ （Ｍａｘ：ＤＣ５．５Ｖ） 消耗电流： ＜４０ｍＡ 三、接口卡电路板结构：
９６００
开
开
１９２００
七、串行通信数据格式及应答速度：
Ａ：数据传送格式：
数据传送有三种方式：连续传送、单发、双发。
连续传送方式，触摸屏输出多组数据；
智能手机触摸屏中的数据采集系统
总线接口技术
USB总线（通用串行总线）
智能手机对USB总线的利用主要体现在连接电脑或充电设备 时，目前应用的大多数2.0标准。 由于USB 2.0标准具有支持热插拔，价格低、能耗低、稳定 性好，物理接口统一，传输速度快，连接到计算机上能自动 检测等优点，除了智能手机，现今也有许多我们常用的电子 设备使用USB总线进行连接。
结构
一、传感器
当手指接触屏幕，两层OTI导电层 出现一个接触点，因其中一面导 电层接通Y轴方向的5V均匀电压 场，使得侦测层的电压由零变为 非零，控制器侦测到这个接通后， 进行A/D转换，并将得到的电压 值与5V相比，即可得触摸点的Y 轴坐标，同理得出X轴的坐标， 这就是电阻技术触摸屏共同的最 基本原理。
处理器
CPU
处理器
CPU
处理器
CPU
处理器
FPGA
应用处理器开发周期空档之间的衔接一个解决办法是使用一 个 FPGA。
处理器
FPGA
应用处理器开发周期空档之间的衔接一个解决办法是使用一 个 FPGA。
处理器
FPGA
应用处理器开发周期空档之间的衔接一个解决办法是使用一 个 FPGA。
处理器
结构
四变频器
变频器是利用电力半导体器件的通断作用将工频电源转换为 另一频率的电能装置。 触摸屏的指示灯，画面显示，开关等都需要合适的频率实现。 触摸屏中的变频器首先 要有硬件的连接，实现通讯。除此 之外，需要有软件编程设定频率。当触摸屏进行频率设定时， 调用变频器。
结构
五、放大器（手机信号放大器）
结构
二、滤波器
以ADS784芯片为例： 当手指或其他接触工具点击触 摸屏时，根据接触部位的不 同，触摸屏的输出电阻相应发 生变化，而ADS7843根据测量到 的电阻值，确定相应接触点的 位置，同时告知单片机系统。
TJ—Ⅲ型X、γ剂量率报警仪的研制
２１ ０ １年
第 ８期
８月
核 电子 学 与探 测技 术
Ｎｕ ｌ ａ ｅ ｔｏ ｉ ｓ ＆ Ｄｅ ｅ ｔ ｎ Ｔｅ ｈ ｌ ｇ ｃ ｅ ｒＥｌ ｃｒ ｎ ｃ ｔ ｃｉ ｃ ｎｏｏ ｙ ｏ
Ｖ０． １ Ｎｏ ８ １３ ．
Ａｕ ｇ． ２ ０１１
Ｔ 一 Ⅲ 型 Ｘ、 剂 量 率 报 警 仪 的研 制 Ｊ
上 ， 据 用 户 的需 求 成 功 开 发 了 一种 具 有 多 通 根
医 院 ｘ射 线 诊 断 、 治疗 、 电站 等 放 射 性 场 钴 核 所 。提 醒工 作人 员 放射 源或射 线装 置 已处 于工 作 状 态 ， 而保 护工作 人 员 的安 全 。 从
２ 报警仪 的组成 与特点
报 警仪 使 用 ３０×２０点 阵式 Ｌ Ｄ液 晶屏 ２ ４ Ｃ
作 为 系统 的显 示单 元 ， 主要 完 成 对监 测数 据 和 系统设 置参数 的显 示 ， Ｃ Ｌ Ｄ模 块 的控 制 芯 片 为
Ｓ Ｄ ３ ０ 接 口工 作 电压为 ３～５Ｖ， Ｅ １ １ ７０， Ｌ Ｄ背光
３ １３通信 端 口设计 ．．
的超 限报 警通 道 及报 警类 型 ， 对报 警通 道 、 并 报 警 类 型 和 报 警 时刻 等 进 行 记 录存 储 ， 以便 用 户
进行 查 阅。 ３ ２ 软件 设计 ．
系 统软 件设 计 可 分 为 三 个 模 块 ： 程 序 模 主
块 、 始 化 程 序 模 块 和 中断 服 务 程 序 模 块。 初
金 宇 ， 正 才 ， 小辉 李 宿
（ 中国辐射 防护研究 院 ， 山西太原 ０ ０ ０ ） ３０ ６
摘要 ： 基于 Ｍ Ｐ ３ 片机研制 出了技术 先进 、 能可 靠稳定 的 Ｔ一 Ⅲ型 ｘ、 剂量 率报警 仪 。重 Ｓ ４ ０单 性 Ｊ ＾ ｙ
四线电阻式触摸屏接口技术
四线制电阻触摸屏
测量X坐标时： 1）在X+，X-两电极加上一个电压Vref，Y+接一个高阻抗的ADC。 2）两电极间的电场呈均匀分布，方向为X+到X-。
3）手触摸时，两个导电层在触摸点接触，触摸点X层的电位被导至
Y层所接的ADC，得到电压Vx。 4）通过Lx/L=Vx/Vref，即可得到x点的坐标。 Y轴的坐标可同理将Y+，Y-接上电压Vref，然后X+电极接高阻抗 ADC得到。
四线电阻式触摸屏设计流程
（3）.显示模块的设计：
port( clk : in std_logic; reset:in std_logic; XSH_CS: in std_logic; xx: in std_logic; yy: in std_logic; Inp: in std_logic;_vector(13downto 0) Dout: out std_logic;_vector(13downto 0) Sout:out std_logic;_vector(13downto 0)
四线电阻式触摸屏应用实例 硬件构成部分
• 硬件构成： • （1）.触摸屏。采用8.4寸四线电阻式触摸屏。 • （2）.触摸屏控制器。接收触摸信息，经过A/D转换 成为触点坐标发送给FPGA，起到接收输入信号与 A/D转换的作用。控制芯片为ADS7843四线电阻式 触摸屏转换接口芯片。 • （3）.FPGA。控制触摸屏控制器，然后将接收的坐 标数值经过处理后输出。 • （4）.数码显示器。根据FPGA的指示，完成最后的 数值显示功能。
电阻式触摸屏应用实例 四线电阻屏
工作原理：电阻触摸屏的屏体部分是一块与显示器表面 相匹配的多层复合薄膜，由一层玻璃或有机玻璃作为基层， 表面涂有一层透明的导电层，上面再盖有一层外表面硬化 处理、光滑防刮的塑料层，它的内表面也涂有一层透明导 电层，在两层导电层之间有许多细小 (小于千分之一英寸) 的透明隔离点把它们隔开绝缘。当手指触摸屏幕时，平常 相互绝缘的两层导电层就在触摸点位置有了一个接触，因 其中一面导电层接通Y轴方向的5V均匀电压场，使得侦测 层的电压由零变为非零，这种接通状态被控制器侦测到后， 进行A／D转换，并将得到的电压值与5V相比即可得到触 摸点的Y轴坐标，同理得出X轴的坐标。
电阻式触摸屏线性抖动及飞线问题的分析
电阻式触摸屏线性抖动及飞线问题的分析(苏州瑞阳光电有限公司工程部王祥 215011)关键词：线性抖动飞线MTK平台电阻 PCBLayout 去耦电容延时1 引言在四线电阻式触摸屏的应用中，进行手写操作时，会出现明显的线性抖动和飞线的现象，有发生在X 方向的，也有发生在Y方向的。
本文通过硬件和软件两个方面进行分析线性抖动和飞线的问题，并提出一些解决方案。
2 电阻式触摸屏的工作原理及其系统组成在触摸屏输入控制系统中，触摸屏通常安装在LCD显示器的表面，因此，来自LCM模组的噪声很容易对触摸屏造成干扰。
此外，作为人机输入界面，触摸屏通过人的点击进行信号输入，机械振动也会产生噪声和寄生效应，因使用者和环境的不同产生静电效应和电磁效应等。
这些噪声通常发生在在触摸屏输入控制系统的模拟输入电路中，噪声严重降低了触摸屏输入控制系统的精度和可靠性能。
2.1 系统组成原理触摸屏输入系统由触摸屏、触摸屏控制器和微控制器三部分组成。
图1示出了一个实际的触摸屏输入系统。
图1 触摸屏输入控制系统触摸屏面板与触摸控制器连接部分为模拟I/O接口，触摸控制器与处理器连接部分为数字I/O接口，通过标准的I2C或SPI接口进行连接。
2.2 触摸屏工作原理电阻触摸屏是采用电阻模拟量技术。
它以一层玻璃作为基层，上面涂有一层透明氧化金属(ITO氧化铟)导电层，再盖有一层玻璃或是外表面硬化处理的光滑的塑料层；内表面也涂有一层ITO导电层。
它们之间有许多细小的的透明隔离点把两导电层隔开绝缘，每当有笔或是手指按下时，两导电层就相互接触。
而形成回路，如图2所示。
图2 触摸屏的触摸示意图导电层的两端都涂有一条银胶，称为该工作面的一对电极。
上下两个导电层一个是水平方向，一个是竖直方向，分别用来测量X和Y的坐标位置。
在水平面上的电极称为X＋电极和X－电极，在竖直平面的电极称为Y＋电极和Y－电极，如图3所示。
工作时，两个电极根据测量需要提供参考电压或是作为测量端对接触点的位置进行测量。
