采煤工作面安全监控系统安装设计文字说明
采煤工作面安装期间通防安全技术措施
幼儿园教学研究总结——促进师生互动和合作发展幼儿教育一直是我们社会发展的重要组成部分，促进师生互动和合作发展是幼儿园教学中的重要问题。
多年来，幼儿园教学研究不断探索和总结出了一系列有效的教学方法和技巧，以帮助教师促进幼儿的综合素质发展，提高教育教学质量，进而实现促进师生互动和合作发展的目标。
2023年，幼儿园教学模式得到了很大的改善和发展，实现了一个更加互动和合作的教学模式。
在幼儿园教学中，教师们应当坚持贯彻“以儿童为中心”的教育理念，同时以提高幼儿的学习兴趣为目的，以创造良好的教学环境为前提，以提高教育教学质量为保障，用心、用情、用功地开展各种活动，引导孩子们体验、感知、认识和创造。
首先，幼儿园教学应当采用各种形式和方法，创造出富有活力和互动性的学习氛围，让孩子们在愉悦的情境中体验和探索世界。
例如，可以借助绘本、音乐、游戏等方式，丰富幼儿的教育体验；在教学过程中，适时使用图片、影像、教具等多种教学资源，增强幼儿的感性认知和直观理解能力，引导孩子们通过手、眼、耳、口、脑五个感官合作，达到知识的深度体验和掌控。
其次，幼儿教育应该注重培养幼儿的社交能力和表达能力，通过定期开展互动课程、小组活动、集体游戏等，促进孩子们之间的交流合作，让孩子更好地理解和感受社交中的规则和道德。
同时，将孩子放到合作学习中，有利于培养幼儿合作意识和敬重他人的思想，让孩子在游戏和学习中获得人际交往中的性格塑造和自我理解的机会。
再次，幼儿园教学应注重形成一个团队，教师应该与家长、幼儿相互协作，一起为孩子的成长和发展做出努力。
在课程内容上，幼儿园应注重培养幼儿的社交能力和表达能力，在教学中注重幼儿能力的发展，教师应注重发现和挖掘学生的潜能，引导他们在健康的学习氛围中快乐成长。
最后，幼儿园教师应当不断提高自己的素质和能力，跟上社会教育的步伐，带领孩子们迈向知识的海洋。
师生互动和合作发展是幼儿教育中非常重要的问题，教师应认识到这一点，积极投入实践中去，不断推陈出新，让幼儿教育更加接近美好的理想状态。

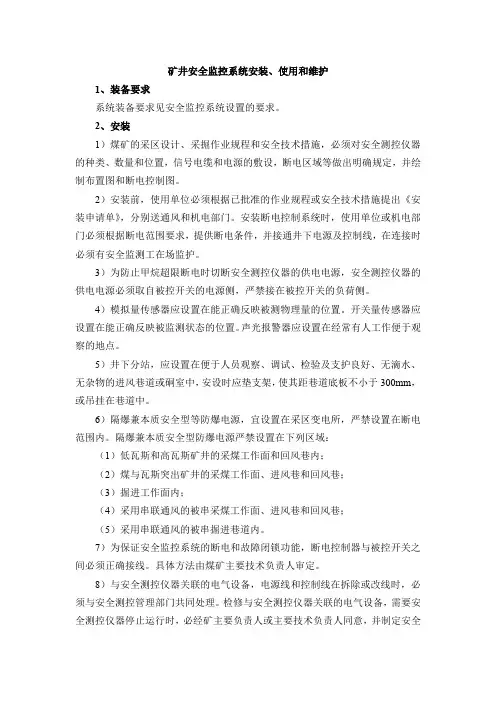

矿井安全监控系统安装、使用和维护
矿井安全监控系统安装、使用和维护1、装备要求系统装备要求见安全监控系统设置的要求。
2、安装1）煤矿的采区设计、采掘作业规程和安全技术措施，必须对安全测控仪器的种类、数量和位置，信号电缆和电源的敷设，断电区域等做出明确规定，并绘制布置图和断电控制图。
2）安装前，使用单位必须根据已批准的作业规程或安全技术措施提出《安装申请单》，分别送通风和机电部门。
安装断电控制系统时，使用单位或机电部门必须根据断电范围要求，提供断电条件，并接通井下电源及控制线，在连接时必须有安全监测工在场监护。
3）为防止甲烷超限断电时切断安全测控仪器的供电电源，安全测控仪器的供电电源必须取自被控开关的电源侧，严禁接在被控开关的负荷侧。
4）模拟量传感器应设置在能正确反映被测物理量的位置。
开关量传感器应设置在能正确反映被监测状态的位置。
声光报警器应设置在经常有人工作便于观察的地点。
5）井下分站，应设置在便于人员观察、调试、检验及支护良好、无滴水、无杂物的进风巷道或硐室中，安设时应垫支架，使其距巷道底板不小于300mm，或吊挂在巷道中。
6）隔爆兼本质安全型等防爆电源，宜设置在采区变电所，严禁设置在断电范围内。
隔爆兼本质安全型防爆电源严禁设置在下列区域：（1）低瓦斯和高瓦斯矿井的采煤工作面和回风巷内；（2）煤与瓦斯突出矿井的采煤工作面、进风巷和回风巷；（3）掘进工作面内；（4）采用串联通风的被串采煤工作面、进风巷和回风巷；（5）采用串联通风的被串掘进巷道内。
7）为保证安全监控系统的断电和故障闭锁功能，断电控制器与被控开关之间必须正确接线。
具体方法由煤矿主要技术负责人审定。
8）与安全测控仪器关联的电气设备，电源线和控制线在拆除或改线时，必须与安全测控管理部门共同处理。
检修与安全测控仪器关联的电气设备，需要安全测控仪器停止运行时，必经矿主要负责人或主要技术负责人同意，并制定安全措施后方可进行。
3、使用与维护1）检修机构（1）矿井建立安全监控设备检修室，负责本矿安全测控设备的调校、维护和简单维修工作。
采煤工作面监测监控系统安全措施报告(共10页)
采煤工作面监测监控系统平安措施报告一、系统概述：本系统具有模拟量、开关量、累计量采集、传输、存储、处理、显示、打印、声光报警、控制等功能，用于监测甲烷浓度、一氧化碳浓度、风速、风压、温度、烟雾、馈电状态、风门状态、风筒状态、局部通风机开停、并实现甲烷超限声光报警、断电和甲烷风电闭锁控制，由主机、传输接口、分站、传感器、断电控制器、声光报警器、电源箱、避雷器等设备组成的系统。
该采煤工作面的通风方式。
采用U型通风。
二、采煤工作面传感器的设置：1) T0：高瓦斯矿井和低瓦斯矿井高瓦斯采区的采煤工作面上隅角甲烷传感器，位置设在采煤工作面切顶线对应的煤帮处，设置报警浓度为≥1％，断电浓度为≥％，断电范围是工作面及回风巷中全部非本质平安型电气设备，复电浓度为<1％。
低瓦斯矿井回采工作面上隅角必须设置便携式瓦斯检测报警仪，报警浓度1%。
2〕T1：甲烷传感器设在回风流距工作面割煤线10m范围内，设置报警浓度为≥1％，断电浓度为≥％，断电范围是工作面及回风巷中全部非本质平安型电气设备，复电浓度为<1％。
3〕T2：甲烷传感器设在距回风绕道口10～15m处，设置报警浓度为≥1％，断电浓度为≥1％，断电范围是工作面及回风巷中全部非本质平安型电气设备，复电浓度为<1％。
4〕T3：甲烷传感器设在距工作面割煤线10m范围内，设置报警浓度为≥0.5%、断电点浓度为≥0.5%，断电范围是进风巷、工作面及回风巷全部非本质平安型电气设备，复电浓度为＜％。
5〕T4：甲烷传感器设在距回风绕道口10～15m处。
设置报警浓度为≥0.5%、断电点浓度为≥0.5%，断电范围是进风巷、工作面及回风巷全部非本质平安型电气设备，复电浓度为＜％。
〔以上甲烷传感器的设置参照煤矿平安规程第97页表三〕6〕采煤工作面必须至少设置一台一氧化碳传感器，位置设在上隅角、工作面或工作面回风巷，报警浓度为≥0.0024%。
一氧化碳传感器应垂直悬挂，距顶板(顶梁)不得大于300mm，距巷壁不得小于200mm，并应安装维护方便，不影响行人和行车。
矿井安全监控系统的安装管理制度
矿井安全监控系统的安装管理制度第1条矿井监测监控系统的安装使用，必须符合安全生产行业标准（AQ1029-2007）的规定要求。
第2条所有采、掘工作面，必须在工作面和回风流设置甲烷传感器。
第3条井工矿井的采煤工作面上隅角，必须安装甲烷传感器。
1、回采工作面甲烷传感器设在距工作面回风口不大于10m处，工作面上隅角甲烷传感器安设在切顶线对应的煤帮处。
甲烷报警浓度为≥0.8％，断电浓度为≥1.2％，断电范围是工作面及回风巷中全部非本质安全型电气设备，复电浓度为<0.8％。
2、采、掘工作面回风流的甲烷传感器安设在距回风绕道口10～15m的回风流中。
参数设定（包括增设的甲烷传感器）：甲烷报警浓度为≥0.8％，断电浓度为≥0.8％，断电范围是工作面及回风巷或掘进巷中全部非本质安全型电气设备，复电浓度为<0.8％。
3、掘进工作面甲烷传感器安设在距工作面不大于5m处，且无风筒一侧。
甲烷报警浓度为≥0.8％，断电浓度为≥1.2％，断电范围是掘进巷中全部非本质安全型电气设备，复电浓度为<0.8％。
第4条采煤工作面采用串联通风时，被串联工作面进风巷口以里10～15m范围必须装设甲烷传感器，甲烷报警浓度为≥0.4%、断电点浓度为≥0.4%，断电范围是进风巷、工作面及回风巷中全部非本质安全型电气设备，复电浓度为＜0.4％。
第5条掘进工作面采用串联通风时，被串联的掘进工作面局部通风机前3～5m范围必须安设甲烷传感器，甲烷报警为≥0.4%、断电浓度为≥0.4%，断电范围是被串掘进巷道内全部非本质安全型电气设备，复电浓度为＜0.4％。
当瓦斯浓度≥1.2％时，同时还要切断局部通风机的电源，复电浓度为＜0.4％。
第6条局部通风机停止运转后，掘进工作面或回风流中甲烷浓度大于3.0％，必须对局部通风机实施闭锁使之不能启动。
在必要时，只有通过密码操作软件解锁或使用专用工具人工解锁；当掘进工作面及巷道中甲烷浓度低于1.2％时，自动解锁。
铁东煤矿安全监控系统设计方案
煤矿安全监控系统设计方案铁东煤矿一、矿井相关情况：1.1 矿井概述铁东煤矿井采用一对立井开拓，开采井田范围：南北宽约2.0km，东西长约1km，设计生产能力21万t/a，核定生产能力30万t/a，现开采的5煤，煤层平均厚度分别为2.5m，为自燃煤层，煤尘具有爆炸危险，矿井为低瓦斯矿井。
矿井采用中央并列式通风，副井（井筒长305m）回风、主井（井筒长315m）进风，地面两台轴流式主要通风机做抽出式通风。
井下消防水源采用地面200m3储水池静压供水，来满足井下消防之用。
现135m1个生产水平，2个采区布置，2个采煤工作面，2个掘进工作面，均为炮采炮掘，且所有采煤工作面及煤、半煤岩巷道掘进均安装了甲烷断电仪，正常运行。
1.2 系统运行环境铁东煤矿属中温带大陆性干旱—半干旱季风气候。
冬季寒冷，夏季炎热，春季风沙频繁，昼夜温差悬殊，降雨量小蒸发量大。
1．安装地点：矿井地面及井下2．海拔高度：地面495m，井下180-110m3．安装环境：多尘、潮湿，煤尘具有爆炸性4．环境温度：地面-25℃～30℃5．湿度：90%二、系统装备及标准和规定：为了保障煤矿安全生产，按照《煤矿安全规程》和AQ6201-2006等有关要求，铁东决定装备以井下环境监测为主的安全监测监控系统一套，且系统装备必须符合以下标准：(1).《煤矿安全规程》2011年版(2).《矿井通风安全质量标准化标准》(3).《矿井通风安全监测装备使用管理规定》(4).《煤矿监控系统总体设计规范》(5).《煤矿监控系统中心站软件开发规范》(6).《爆炸性环境用防爆电气设备通用要求》(7).《爆炸性环境用防爆电气设备本质安全型电路和电气设备要求》(8).《煤矿安全质量标准化标准》(9).《煤矿安全监控系统通用技术要求(AQ1029-2007)》(10).《煤矿安全监控系统及检测仪器使用管理规范(AQ1029-2007)》2007.04(11).《MT/T1004-2006煤矿安全生产监控系统通用技术条件》(12).《MT/T898-2000煤矿信息传输装置》(13).《MT/T772-1998煤矿监控系统主要性能测试方法》井筒中和井下只准采用矿用隔爆型或本质安全型设备，对于各类控制、测量、通信、信息传输等电气设备应优先采用本质安全型设备，其有关技术标准不得低于中国国家标准GB3836.1~4-83.并具有煤安标志。
煤矿安全监控系统管理办法（三篇）
煤矿安全监控系统管理办法为了提高我矿现代化、信息化管理水平，更好地服务于矿井安全生产，嘉阳煤矿先于xx年将瓦斯监控kj90系统升级为kj95N系统、xx年安装了调度电话通讯系统、KJ214人员定位监控系统、副井口大屏系统。
xx年又升级了视频监控系统和KJ347人员定位监控系统、新安装工业环网传输平台、电力监控系统、皮带集中控制系统。
xx年更换了人员监控系统（KJ251），为确保各系统平稳安全运行，现对信息化系统的使用与管理作以下规定：一监测监控系统的安装设计要求1、严格按照《煤矿安全监控系统及检测仪器使用管理规范》(AQ1029-xx)的要求、《煤矿安全规程》和煤矿安全质量标准化的相关规定，建设完善安全监控系统，为煤矿安全管理提供决策依据。
2、监测监控系统必须满足《煤矿安全监控系统通用技术要求》（AQ6201-xx）的规定，并取得煤矿矿用产品安全标志。
构成监测监控系统的各配套设备应与安全标志证书中所列产品一致。
3、甲烷、馈电、设备开停、风压、风速、一氧化碳、烟雾、温度、风门、风筒等传感器的安装数量、地点和位置必须符合《煤矿安全监控系统及检测仪器使用管理规范》(AQ1029-xx)要求。
4、调度中心要装备2套主机，1套使用、1套备用，确保系统24小时不间断运行。
煤矿安全监控系统必须具有断电状态和馈电状态监测、报警、显示、存储及打印报表功能。
5、监测监控系统在瓦斯超限后应自动切断被控设备的电源，并保持闭锁状态。
6、调度中心监控员、维修员执行24小时值班制度，值班应在矿调度室内，设备发生故障时应及时处理，配合相关的单位制定措施，井下处理故障时必须严格执行有关规定并做好记录。
7、煤矿安全监控系统必须覆盖井下所有采、掘工作面和规定的其它工作地点，监控的内容、设置及相关技术参数必须符合《煤矿安全规程》及《煤矿安全监控系统及检测仪器使用管理规范》的规定。
8、凡应安设安全监控装置的地点，必须在采区设计、《作业规程》或安全技术措施中对安全监测监控系统作出设计，明确规定传感器的安设种类、数量、位置，规定分站、声光报警器、电源箱及动力开关的安设地点、控制电缆和电源线的敷设、控制区域等，并绘制布置图和断电控制图，报矿总工程师批准。
煤矿工作面设计说明书汇总
目录第一章工作面概况 (1)第一节开采范围 (1)第二节煤层赋存状况 (2)第三节煤层顶底板岩性 (2)第四节地质构造 (3)第五节水文地质 (3)第六节瓦斯、煤尘、自燃特征 (3)第七节储量 (4)第八节生产能力及服务年限 (4)第二章回采工艺、支护设计、设备选型 (6)第一节回采工艺 (6)第二节支护设计 (6)第三节设备选型 (8)第三章工作面巷道布置、断面和支护设计 (16)第一节巷道布置 (16)第二节工作面巷道布置基本参数设计 (16)第三节巷道布置参数说明 (18)第四节巷道轨道线路设计 (18)第五节巷道断面设计 (20)第六节巷道支护设计 (24)第四章通风系统设计 (33)第五章瓦斯治理设计 (36)第六章安全监控系统设计 (38)第七章防尘、防灭火系统设计 (41)第一节防尘系统设计 (41)第二节防灭火系统设计 (42)第八章生产系统 (47)第九章供电系统设计 (49)第一节工作面设备负荷统计 (49)第二节供电概况 (50)第三节变压器容量选择 (50)第四节高压电缆选择 (52)第五节低压电缆选择 (57)第六节移变容量校验 (58)第七节低压电缆校验 (59)第八节开关选型及整定 (60)第九节保护接地要求 (68)第十节工作面电缆配备表 (68)第十章防治水设计 (70)第一节工作面概况 (70)第二节地质构造 (71)第三节水文地质特征 (71)第四节工作面涌水量预算 (71)第五节排水系统设计及防治水措施 (72)第十一章避灾路线 (77)第十二章安全技术措施 (78)第一节工作面防灭火措施 (78)第二节防顶板事故措施 (79)第三节防尘措施 (80)第四节机电运输安全措施 (82)第五节机电管理措施 (83)第一章工作面概况第一节开采范围XX工作面位于井田22盘区，切眼靠近22盘区地面三维地震勘探（依据2015年1月由陕西省煤田地质局物探测量队提交的《22盘区补充勘探三维地震报告》）圈定的22盘区煤层沉积缺失带边界；工作面机、风两巷均为未开采区域，高位巷布置在XX风巷内错13m。
煤矿安全监测监控系统的安装与维护
措 施。
【 关键 词］ 煤矿
煤矿安全监测监控 系统是 ２ ４ 小 时不 间断监测煤矿井下瓦斯 、 一 氧 化碳 、 温度等的环境监控系统。正确安装 、 维护煤矿安全监 测监控 系统 不仅能够有效 掌握矿井瓦斯变 化趋 势 ， 更能在 瓦斯 涌出异常时及时 切 断所在区域的设备电源 ， 有效减少或降低了瓦斯 事故的发生 ， 为安 全生 产提供可靠 的保 障。 １ 、 装 备 要 求 瓦斯矿井必须装 备煤矿安全监测 监控系统 ， 这是 《 煤矿安全 规程 》 和相关行业标 准明确提 出的 ， 山西省煤炭工业局也 将煤矿安全监测 监 控系统的正常运行作为《 煤矿生产许可证》 和《 煤矿安全生产许可证》 领 取、 换发 、 年检时的必要条件。煤矿安全监测监控系统必须取得煤 安标 志证书 ， 系统设备必须按要求取 得《 安全仪器仪表合格 证》 、 《 产 品合格 证书》 ， 人井设备还必须取得《 防爆合格证》 。煤矿必须按矿用产品安全 标志证书规定的型号选择传感器 ， 断电控制器等关联设备 ， 严禁对 不同 系统间的设备进行置换 。 ２ 、 人 员 配 备 煤矿应建立安全监控机构 ， 配齐管理人员 、 工程技术人员和安全仪 器监测工 ， 经培训合格方能上岗 。国家煤矿安全监察局在《 关于做好煤 矿矿井安 全监控系统管理人 员安全培训考核 的通 知》 中要求 ： “ 所 有已 装备矿井安全监控系统 的煤矿必须配备经过专门培训并考核合格的人 员来 承担 系统 的管理 和维 护工作 ， 未 经培 训合格 的人 员不 准上 岗作 业” ， 山西省煤炭工业局也在《 山西省矿井瓦斯监测监控系统管理办法》 中做 出要求 ： “ 从事系统维护 、 巡检和值班 的人员 ， 必须经 山西省煤炭工 业局认证资质 的培训机构培训合格 ， 且具有一定 的煤矿安全生产知识 ， 持 山西省煤炭工业局发放的资格证方可上 岗” 。 ３ 、 安装 设 置 新建煤矿 的矿井设计 ， 必须有煤矿安全监控系统 的设计 内容 ， 已开 工建设 和生产矿井安装 煤矿安全监控 系统 前 ， 必须要有煤矿 安全监控 系统安装设计 。设计 内容包括 ： 煤矿安全监控系统设备 的种类 、 数量和 位置 ， 信号 电缆和 电源 电缆 的连接 、 敷设 ， 控制 区域等 明确规定 ， 并绘制
安全监控系统安装标准
安全监控系统安装标准一、安全监控系统组成1、煤矿安全监控系统:具有模拟量、开关量、累计量采集、传输、存储、处理、显示、打印、声光报警、控制等功能.用来监测甲烷浓度、一氧化碳浓度、风速、风压、温度、烟雾、馈电状态、风门状态、风窗状态、风筒状态、局部通风机开停、主通风机开停等，并实现甲烷超限声光报警、断电和甲烷风电闭锁控制等.2、安全监控设备由主机、传输接口、分站、断电控制器、声光报警器、电源箱、避雷器、甲烷传感器、风速传感器、风压传感器、一氧化碳传感器、温度传感器、烟雾传感器、设备开停传感器、风筒传感器、风门开关传感器、馈电传感器等设备组成。
二、煤矿企业监控室设计和安装标准1、煤矿企业编制采区设计、采掘作业规程和安全技术措施时，必须对安全监控设备的种类、数量和位置，信号电缆和电源电缆的敷设,断电区域等做出明确规定，并绘制设备布置图、断电控制图和电子示意图。
2、煤矿企业必须配备安全监控系统：计算机配置:P43.0G/1G/160G/17寸显示器/256M显卡/声卡/网卡/网线二条/二个COM串口。
主机及系统联网主机必须双机或多机备份，24小时不间断运行。
当工作主机发生故障时，备份主机应在5分钟内投入工作。
3、煤矿监控室必须有双回路供电并配备不小于2h在线式不间断电源.4、监控室所有设备必须安设可靠的接地装置和防雷装置。
零线和接地保护线要求单独铺设，严禁零地合一。
接地装置是为保障安全监控系统设备的正常运行和人身安全，要严格按照GB50343-2004标准要求安装;交流工作接地，接地电阻不大于4欧姆；安全保护接地，接地电阻不大于4欧姆；直流工作接地，接地电阻应按计算机系统具体要求确定；煤矿安全监控系统接地必须注意两点：一是信号系统和电源系统、高压系统和低压系统不应使用共地回路；二是灵敏电路的接地应各自隔离或屏蔽，以防止地回流和静电感应而产生干扰。
监控室接地宜采用综合接地方案，综合接地电阻应小于1欧姆。
煤矿企业的安装电源防雷和信号防雷必须经具有资质的专门机构安装、验收、认可，并领取相关合格证。
安全监控设备的安装、使用和维护(三篇)
安全监控设备的安装、使用和维护（一）监控系统主机和备用机、传输接口与地面机房的关联设备、传输主通道等均由监测监控队负责安装管理。
（二）采煤工作面的安装由监测监控队负责。
使用单位应在开工前7天，根据已批准的作业规程和安全技术措施，提出《安全监控设备安装申请单》，由相关分管领导签字审批后，同时提供供电系统图，一起送交监测监控队。
监测监控队写出《安全监控设备安装技术措施》，经分管领导审批后开始安装调试。
（三）采煤工作面带采上帮煤的安全监控设备由准备一队安装，在工作面生产期间带采上帮煤由采煤单位自己安装。
工作面结束后监控主机由采煤单位撤除，监控电缆和各类传感器由通修工区撤除。
（四）掘进工作面（包括残采工作面）的安装由使用单位自己负责。
使用单位应在开工前根据已批准的作业规程和安全技术措施，提出《安全监控设备安装申请单》，并写出《安全监控设备安装技术措施》，由相关分管领导签字审批后，到监测监控队领取相关设备，并及时进行安装调试。
（五）在安装监控设备时，使用单位或机电、维修部门必须根据断电范围的要求，提供断电条件，并接通安全监控设备的井下电源及断电控制线，在连接时必须有监测人员在场监护。
安全监控设备的供电源必须取自被控开关的电源侧，严禁接到被控开关的负荷侧。
严禁随意停用断电仪（监控分站），严禁甩掉断电仪控制线。
否则，将严肃考核处理。
（六）其他各类设备开停传感器（包括皮带开停传感器、采煤机组开停传感器和水泵开停传感器）、风门传感器、风速传感器、一氧化碳传感器、负压传感器、温度传感器、语音风门报警装置等，根据规定要求，由监测监控队负责安装。
机电、维修部门和就近施工单位提供供电电源。
（七）因申请不及时影响设备安装的，由使用单位负责；不能按期安装到位，追究安装施工单位责任。
在安装期间，有关单位要密切配合，否则对责任单位严肃考核处理。
（八）按照一体化管理原则，实行“就近所属管理”。
安全监控设备（包括断电仪、分站、各类传感器、传输电缆、接线盒等）安装完毕后，采煤工作面安全监控设备的日常使用管理维护由采煤单位负责；掘进工作面安全监控设备的安装与日常使用管理由掘进单位负责；其他地点的安全监控设备的日常使用管理由被控设备的使用管理单位负责。
煤矿安全监控系统管理规定范文
煤矿安全监控系统管理规定范文一、总则为进一步加强煤矿安全管理，保障矿工生命安全，维护社会稳定，根据相关法律法规及国家标准，制定本煤矿安全监控系统管理规定。
二、安全监控系统的概述煤矿安全监控系统是指通过安全监控设备和信息技术手段，对煤矿生产过程中的安全隐患进行实时监测、预警和管理的一种设备系统。
该系统通过软硬件设备的组合，能够实时监测矿井的通风、水文、火灾、瓦斯等安全指标，及时发出预警并采取应急措施，保障矿工安全。
三、安全监控系统的管理责任1. 矿长负责煤矿安全监控系统的管理工作，必须保证系统设备的正常运行和数据的真实可靠性。
2. 煤矿安全监控系统管理人员应具备相关专业知识和技能，确保系统的日常维护、运行和管理工作。
3. 各级领导及相关部门应加强对煤矿安全监控系统的督促和检查工作，确保系统设备的更新和维修工作。
四、安全监控系统的设备要求1. 煤矿安全监控系统设备必须符合国家标准和行业要求，具备一定的抗干扰和抗干涉能力，在大环境条件下能稳定运行。
2. 安全监控系统应包括通风监控设备、水文监控设备、火灾监控设备、瓦斯监控设备等，覆盖煤矿各个关键环节。
3. 煤矿安全监控系统设备的安装位置应合理，能够充分覆盖到矿井的各个部位，并且易于维护和管理。
4. 煤矿安全监控系统设备的数据采集、传输和存储能力应满足矿井生产的需要。
五、安全监控系统的数据管理1. 煤矿安全监控系统设备应能够准确采集、传输和存储各种安全指标的数据，确保数据的完整性和可追溯性。
2. 煤矿安全监控系统管理人员应制定数据管理制度，对数据进行分类、整理和汇总，形成完整的安全监控报告。
3. 煤矿安全监控系统的数据管理应具备安全性和机密性，确保数据不被篡改、泄露或丢失。
六、安全监控系统的应急预警机制1. 煤矿安全监控系统应设立预警指标和预警等级，及时发出预警信号，并由相关管理人员采取应急措施，包括疏散矿工、关闭通风系统、断电等。
2. 煤矿安全监控系统的预警信号应明确具体、准确有效，能够及时传递给相关人员，并及时采取相应措施。
矿井安全监控
(二)
用矿用电缆与分 断电器 站相连，根据分站 输出的控制信号，控 制被控开关馈电或停电。 将井下交流电网电 电源箱 源转换成系统所需 的本质安全型防爆直流 电源，并具有维持电网停电后 正常供电不小于2h的蓄电池。
(三)
中心站
接收分站发送的信号，并送主机处理； 接收主机信号并送相应分站。中心站主要 完成地面非本质安全型电气设备与井下本质 安全型防爆电气设备的隔离。中心站还具有控制分 站的发送与接收，多路复用信号的调制与解调， 系统自检等功能。
采掘工作面、回风巷道，
胶带输送机巷；
监测矿井中煤层自然发火及胶带 机胶带等着火药味时产生的一氧 化碳浓度的装置。 外观样式与CH4传感器相 似，区别在于，CO传感器是采 用进口一氧化碳敏感元件，采用 贴片工艺制作。
标准的悬挂方法：
仪器在巷道内应垂直悬挂在巷道 的上方，不影响行人和行车，至顶板 的距离不得大于300mm，距巷壁不得 小于200mm，安装地点顶板完好，无 淋水
日常进行使用过程中， 要定期对开关组件与风门、 门框的紧固程度进行检查， 同时对比监控系统显示的 风门状态。
（五)设备开停传感器
设备开停传感器主要用于监测井 下机电设备的开停状态，并把检测的 设备开停信号转换成各种标准信号传 输给煤矿监控系统，实现由地面对全 矿电气设备开停状态进行集中连续自 动监测。 工作原理：利用测定磁场的方式， 间接地测定设备的工作状态，因为通电 导体的周围必定产生磁场，只要测定有 无磁场存在，即可检测出电缆内有无电 流通过，就可鉴别设备的开、停状态。
（４）重新预热仪器后，重新测试，观察传感器显示 误差是否超过规定。 （５）在通气的过程中，要观察报警值和断电值是否 符合要求，注意声光报警和实际断电情况。 （６）当显示值小于１％时，测试复电功能，测试结 束后关闭阀门。 （７）填写相关记录表格。
煤矿安全多媒体网络监控系统设计方案
XX集团XX煤矿煤矿安全多媒体网络监控系统设计方案设计方案系统版本：R2.0(Cover Title 2)文档编号：CHI-PT-NJBL-GBXT-A2目录1前言 (1)2设计原则 (2)3系统组成 (3)4系统主要设备和功能 (2)4.1音视频监控终端 (2)4.2网络传输平台（需要再次确认） (4)4.3监控中心 (6)5系统主要特点 (6)5.1无线数字移动音视频传输： (6)5.2抗干扰性强： (6)5.3布线简单，扩容方便 (6)5.4低照度、强光抑制数字摄像技术适合煤矿井下环境： (7)5.5国内第一款本安红外灯，解决了井下无光照明的难题： (7)5.6固定摄像机具备人员识别与报警功能 (7)5.7语音指挥： (8)5.8本安技术： (8)5.9可直接接入井下工业以太网，兼容性强： (8)6结束语 (8)1前言传统的井下监控系统存在以下问题：1、线缆采用同轴电缆作为传输通道，当传输线路超过800米时，即会出现衰减和失真，并容易受到电磁干扰；2、采用模拟光端机和光缆传输，虽然传输距离可以达到几十公里，但是由于复用率低，一根光缆只用于传输一路或几路视频信号，光纤的熔接工作量大，而且需要采取特殊的安全措施，并且光纤容易断裂，二次熔接无疑又会增加额外的人力、物力、财力，同时也会造成监控的盲区。
3、系统有新增摄像机节点加入，需重新布线，工程施工量大4、部分煤矿内坑道没有光线，即使采用低照度摄像机，图像存在雪花点严重的现象；5、井下工作面环境相对巷道视频监测要复杂和困难。
大型设备较多,并且在不断向前推移，带来设备布线困难，电磁干扰较多，粉尘、水雾较大，导致监测效果不佳。
随着传输技术和计算机技术的发展，数字化的视频传输应用得到广泛普及，在煤矿安全监控系统中引入数字化远程视频监控系统也是大趋势。
煤矿安全多媒体网络监控系统是南京北路自动化公司根据中国煤矿安全现状和市场需求研制的。
系统基于当前先进的视频采集、数据压缩还原、传感器技术、网络传输等技术设计而成。
矿井监测监控管理制度
安全监控系统管理制度一、安全监控装置的安装1、采掘面作业规程中要有安全监控系统布置图，并有详细的文字说明。
注明分站、传感器、电缆敷设的位置及数量，说明瓦斯传感器的报警点、断电点、复电点及被控开关和断电范围。
否则，对责任人罚款50元。
2、在采掘工作面供电设计和安装机电设备时，施工单位和机电部门必须根据监控系统断电范围的要求，提前三天向通风科提供断电控制接口及监测分站电源位置，使供电总开关与监测分站、风机布置在进风巷道内的同一地点（相距不得超过30米）。
否则，对责任单位罚款500元，对单位负责人罚款50元。
3、通风队监测组要严格按照《煤矿安全规程》和有关安全技术措施要求，瓦斯监控分站要严格按照标准安装，距巷道底板大于300mm。
分站的电源应取自被控开关（或总开关）的电源侧；设置甲烷传感器和其它传感器；局部通风机必须安装开停传感器、风电闭锁、风电瓦斯闭锁（3%断电闭锁）。
瓦斯断电被控开关必须全部安装馈电状态传感器，采区主要风门必须安装风门开关传感器。
否则，对通风队罚款200元/台。
4、甲烷传感器应垂直吊挂，距顶不得大于300mm，距巷帮不得小于200mm，掘进工作面迎头甲烷传感器必须悬挂在风筒的另一侧，否则对有关责任人罚款50元/次。
5、回采工作面甲烷传感器应悬挂在距工作面不得大于10m 的位置；回风巷甲烷传感器应悬挂在距回风口10～15m的位置;上隅角甲烷传感器位置应距巷帮和老塘侧充填带均不得大于800mm；回采工作面、上隅角、甲烷传感器的悬挂位置及距切巷50m内的传输线吊挂由施工队负责管理。
回采工作面回风流甲烷传感器的悬挂位置及传输线吊挂由通风科监测组负责。
6、掘进工作面甲烷传感器应悬挂在距迎头不得大于5m的位置；回风流甲烷传感器应悬挂在距回风口10～15m的位置；掘进工作面迎头甲烷传感器的悬挂位置及距迎头50m内的传输线吊挂由施工队负责。
回风流甲烷传感器的悬挂位置及传输线吊挂由通风科监测组负责。
采煤工作面设计规范-
采煤工作面设计规范一、范围1、本规范规定了采煤工作面设计的程序、依据、技术内容、设计说明书编写的格式。
2、本规范合用于综采工作面、综采放顶煤工作面、水采工作面的设计。
二、设计程序1、采煤工作面设计由矿生产技术部门按采煤工作面衔接安排，确定工作面设计或者项目设计负责人。
2、由矿总工程师组织有关科(部)室，根据采区设计研究确定采煤工作面设计的具体原则。
3、设计负责人根据设计指令下达设计通知单，通知有关单位提供相关基础资料或者通知各专业根据相关基础资料进行专业设计。
4、设计负责人或者各专业根据确定的设计原则及采集的相关资料进行采煤工作面设计。
5、编制采煤工作面设计说明书。
6、由矿总工程师组织有关单位负责人对采煤工作面设计进行审查。
经修改通过后报送长治公司进行审核备案。
三、设计依据1、长治公司批准的采区设计。
2、矿总工程师批准的掘进地质说明书。
3、采面位置、范围，井上、下关系及四邻采面的地质情况。
包括煤层赋存情况、水文地质、瓦斯及二氧化碳等有害气体赋存情况与涌出特征，煤层爆炸倾向，煤层自燃发火倾向及分类情况。
4、采面内煤层顶底板岩性特征、岩移特点及上、下煤层间及夹矸关系；邻近工作面同一煤层的矿压观测资料。
5、邻近工作面及边界小窑采空区、积水情况资料。
6、编制内容必须符合《矿产资源法》、《矿山安全法》、《煤矿安全规程》、《煤炭工业矿井设计规范》、《煤炭工业小型矿井设计规范》等国家有关安全生产的法律法规、技术标准和规范的要求。
7、采煤工作面设计的编制必须以经集团、公司和政府有关部门批准的设计文件(矿井设计、矿井改扩建设计、水平延深设计、区域设计等)和经审批的采区地质说明书为依据。
四、工作面设计内容1、工作面所处位置及编号，所采煤层位置(编号)，巷道布置、巷道断面，支护形式及支护材料的选择计算，掘进设备。
2、工作面几何尺寸、位置、边界、煤柱，邻近工作面开采情况，采动对地面的影响预测及采取的相应措施，工作面储量计算及回采率。
0902 煤矿安全监控系统-系统设计技术要求
煤矿安全监控系统-煤矿安全监控系统-系统设计技术要求系统设计技术要求（一）一般要求1.矿井应装备煤矿安全监控系统，煤矿安全监控系统必须24h连续运行。
2.煤矿安全监控系统主干线缆应当分设两条，从不同的井筒或者一个井筒保持一定间距的不同位置进入井下。
安全监控系统不得与图像监视系统共用一芯光纤。
系统应具有防雷电保护，入井线缆的入井口处和中心站电源输入端应具有防雷措施。
3.接入煤矿安全监控系统的各类传感器应符合AQ6201的规定。
传感器稳定性应不小于15d。
采掘工作面气体类传感器防护等级不低于IP65。
突出矿井在采煤工作面进、回风巷，煤巷、半煤岩巷和有瓦斯涌出的岩巷掘进工作面回风流中，采区回风巷、总回风巷设置的甲烷传感器必须是全量程或者高低浓度甲烷传感器，宜采用激光原理甲烷传感器。
4.煤矿安全监控系统传感器的数据或状态应传输到地面主机。
5.煤矿应按矿用产品安全标志证书规定的型号、安全标志编号选择监控系统的传感器、断电控制器等关联设备。
6.煤矿安全监控系统应支持多网、多系统融合，实现井下有线和无线传输网络的有机融合。
煤矿安全监控系统应与上一级管理部门联网。
7.煤矿安全监控系统应具有伪数据标注及异常数据分析，瓦斯涌出、火灾等的预测预警，多系统融合条件下的综合数据分析，可与煤矿安全监控系统检查分析工具对接数据等大数据分析与应用功能。
8.煤矿安全监控系统应具有在瓦斯超限、断电等需立即撤人的紧急情况下，可自动与广播、通信、人员位置监测等系统应急联动的功能。
9.煤矿编制采区设计、采掘作业规程和安全技术措施时，应对安全监控设备的种类、数量和位置，信号电缆和电源电缆的敷设，断电区域等做出明确规定，并绘制布置图和断电控制图。
煤矿安全监控设备布置图应以矿井通风系统图为底图，断电控制图应以矿井供电系统图为底图。
10.井下分站应设置在便于人员观察、调试、检验及支护良好、无滴水、无杂物的进风巷道或硐室中，安设时应垫支架，或吊挂在巷道中，使其距巷道底板不小于300mm。
煤矿安全监测监控系统设计方案
煤矿安全监测监控系统设计方案注：本文档版权归原作者所有。
现仅供网友学习交流，勿作他用，否则后果自负。
第一章安全监测监控系统的概述1.1 历史发展及国内外现状对煤矿井下危险源进行实时监测和预警，是煤矿最早关注的项目。
从20世纪60年代后期开始，工业发达国家开始研制矿井监测监控系统。
主要有法国OLDHAM公司的CTT63／40U集中监控系统；波兰的CMM—20M和CMM—1监控系统，英国MINOS(Mine Operation System)，德国F—H公司的TF200H信息传输系统和ZM400遥控系统，美国的DJN6400系统以及加拿大康斯培克公司的MINl600安全生产监测系统。
在煤矿监测监控系统中，影响较大的是20世纪70年后期由英国煤管局组织开发，分别由不同公司生产的MINOS系统。
该系统最早应用于煤矿环境监测，后来扩展了许多生产监测监控的功能。
例如，煤仓监测、带式输送机控制等。
但总体上讲，该监测监控系统仍是以监测功能为主，附加简单逻辑控制功能。
我国监测监控技术应用较晚，80年代初，从波兰、法国、德国、英国和美国等（如DAN6400、TF200、MINOS和Senturion-200）引进了一批安全监控系统，装备了部分煤矿；在引进的同时，通过消化、吸收并结合我国煤矿的实际情况，先后研制出KJ2、KJ4、KJ8、1KJ10、KJ13、KJ19、KJ38、KJ66、KJ75、KJ80、KJ92等监控系统，在我国煤矿已大量使用。
实践表明，安全监控系统为煤矿安全生产和管理起到了十分重要的作用，各局矿已作为一项重大安全装备。
由于当时相当一部分监控系统由于技术水平低、功能和扩展性能差、现场维修维护和技术服务跟不上等原因，或者已淘汰、或者停产。
因此造成相当一部分矿井无法继续正常使用已装备的系统。
特别是近年来由于老系统服务年限将至，已无继续维修维护的必要，系统面临更新改造的机遇。
随着电子技术、计算机软硬件技术的迅猛发展和企业自身发展的需要，国内各主要科研单位和生产厂家又相继推出了KJ90、KJ95、KJ101、KJF2000、KJ4/KJ2000和KJG2000等监控系统，以及MSNM、WEBGIS等煤矿安全综合化和数字化网络监测管理系统。
郑煤集团马池煤矿11061采面设计说明书
第一章矿井概况第一节矿井概况一、矿井大体情况郑煤集团马池煤矿，位于登封市白坪乡马池村境内，是由郑煤集团与原登封市马池煤矿、曹村煤矿、申发煤矿、马池六井依据河南省煤炭铝土矿资源整合领导小组办公室“豫资源整合办[2005]11号”文批准成立的整合矿井。
本次技改由义马广宇工程设计咨询有限责任公司设计，设计生产能力30万吨/年，可采储量438万吨，服务年限年。
矿井开采二1煤层，设计正常涌水量75m3/h，最大涌水量111m3/h，目前实际涌水量20 -50m3/h，煤尘具有爆炸危险性，煤层不易自燃，属煤与瓦斯突出矿井。
矿井开拓方式采用一立两斜混合开拓，通风方式为中央边界式，主立井、副斜井进风，回风斜井回风。
第二节采面概况一、采面位置及四邻关系11061工作面位于专用回风下山以东，西临皮带下山，东至井田边界，北部为未开采实体煤层，南部为已回采的11041工作面。
11061上付巷设计625m，掘进断面m2，净断面。
沿11041采空区边缘不大于2m掘进；11061下付巷设计630m，掘进断面m2，净断面。
沿煤层底板掘进；11061下付巷抽放巷设计635m，掘进断面12 m2，净断面，切巷设计100m，掘进断面，净断面。
11061上付巷标高-25m～-20m，地面标高+452m。
下付巷标高-76m～-80m，地面标高+580m。
二、采面储量及可采期11061工作面平均走向长625m，倾斜100m，面积为62500m2。
11041工作面的煤层厚度在米之间，平均厚度m，推算11061工作面的平均厚度3.7m，埋深440～580m，煤层走向90～９３°，偏向0～３°，平均倾角25°，表现为单斜构造。
圈定地质储量：62500××＝万t；可采储量：×90％＝万t。
工作面可采期：工作面生产能力为万t/月，可采期为个月。
第三节采面地质特征一、矿区地层本矿区为沉积岩地层，其中含煤地层为石炭系、二叠系，大部为第四系冲积层所覆盖。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
龙煤集团双鸭山分公司东荣三矿煤矿安全监控设备安装设计
安装地点：东八边界左二片
安装单位：监测科监测段
使用单位：综采一队
编制人：
编制日期：2012年10月16日
审批单
审批人审批意见审批日期总工程师：
通风副总：
安监处：
机电科：
综一队：
监测科长：
监测段长：
监控设备安装设计
一、工程及地质情况说明
综一队回采东八边界左二片采煤面，根据《煤矿安全规程》及《煤矿安全监控系统及检测仪器使用管理规范》（AQ1029-2007）中相关规定，制定此监控设备安装设计。
工程地点：东八边界左二片
工作面走向长度：1000米（平距）
平均倾向长度：146米（平距）
瓦斯涌出量：0 m3/min
施工队组：综采一队
二、安装所需材料
1、所需材料：KJ111—F分站1台；KJ80N－F分站1台；DCB12/30隔爆
型电池箱2台；低浓度甲烷传感器3台；一氧化碳传感器1台；温度传感器1台；二氧化碳传感器1台；风速传感器1台；馈电传感器4台；
分站电源线10米；断电控制线60米；监测电缆3000米；分站架2个、管理牌板2个。
2、电缆型号：
分站电源线电缆型号：MY 3×4+1×4
甲烷超限断电线电缆型号：MY 4×1.5
监测电缆型号：MHYV 1×4×7/0.52
三、分站、传感器安设位置
3、分站安设位置:东八边界一片车场。
4、分站供电电源：综一上巷低压总控KBSGZY-315/6移动变电站660V负荷侧(见供电及断电图)。
5、传感器安设位置：隅角甲烷传感器T0安装在工作面回风隅角；工作面
甲烷传感器T1距工作面≤10米；回风甲烷传感器T2、一氧化碳、二氧化碳、温度、风速传感器位于采煤回风道内，距回风出口10-15米（见设备布置图）；馈电传感器分别固定于上巷1140V及660V电源总控东八边界变电所16#高压开关负荷侧电缆、下巷1140V及660V电源总控东八边界变电所2# 高压开关负荷侧电缆。
四、传感器报警浓度、断电浓度、复电浓度及断电范围、被控开关
1、T0预警浓度：≥0.5%CH4；报警浓度：≥1.0%CH4；
断电浓度: ≥1.5% CH4；复电浓度：＜1.5% CH4；
断电范围：采煤工作面及回风巷内全部非本质安全型电气设备。
2、T1预警浓度：≥0.5%CH4；报警浓度：≥0.8% CH4；
断电浓度: ≥0.8% CH4；复电浓度：＜0.8% CH4；
断电范围：采煤工作面及回风巷内全部非本质安全型电气设备。
3、T2预警浓度：≥0.5%CH4；报警浓度：≥0.8% CH4；
断电浓度: ≥0.8% CH4；复电浓度：＜0.8% CH4；
断电范围：采煤工作面及回风巷内全部非本质安全型电气设备。
5、一氧化碳传感器报警浓度：≥0.0024% CO
二氧化碳传感器报警浓度：≥1.5% CO2
温度传感器报警值：≥26℃
风速传感器报警值：≤0.25m/s；≥4m/s
6、甲烷超限断电控制接线及控制方法：
①由东八边界变电所25#分站接出1#断电线，接入上巷1140V、660V
电源总控16#高压开关负荷侧电源断电控制点。
该断电通道分别被
T0、T1、T2控制（异地断电）。
②由东八边界变电所25#分站接出2#断电线，接入下巷1140V、660V电
源总控东八边界变电所2#高压开关负荷侧电源断电控制点。
该断电通道分别被T0、T1、T2控制（异地断电）。
施工安全措施：
1、安装人员必须具备监控设备操作资格证，安装时必须有副段长以上
干部带领，施工前要认真检查工作区域是否存在安全隐患，不安全
不施工。
严禁违章指挥、违章作业。
要做好自主保安和互助保安，
发现他人违章行为必须立即进行制止。
2、严禁带电作业。
分站安装前必须向停电涉及单位及上级管理单位提
出停电作业申请，经批准后方可施工，禁止私自切断电源。
分站接
电源时应由专职人员或值班电气人员进行操作。
必须专人停送电，
停电后必须执行先验电、后放电等电气操作保护措施，分站电源接
通后处理故障需打开分站盖时，必须停电作业。
3、监控设备运输过程中必须注意保护，应轻搬轻放，避免碰撞。
严禁
出现设备人为损坏。
六、技术管理要求：
1、监测科负责监测监控系统的安装、回撤和维护工作。
安装监测监
控系统前，使用单位技术人员必须提前将技术资料提供给监测科技
术室。
2、使用单位应根据断电范围要求，提供断电条件；并接通分站电源及
断电控制线。
接线时必须有安全监测人员现场监护。
为防止断电时
监测分站的供电电源被切断，监测分站电源严禁接在被控开关的负
荷侧。
严禁使用单位私自撤掉分站电源线及甲烷超限断电控制线。
3、监控系统设备必须按照说明书的要求，在入井前在地面进行不少于
24小时的调试，在井下安装完好要与地面执机员进行联合调试。
调试正常后移交给使用队组使用及看管。
4、监测分站必须安设在新鲜风流中，上架管理，距地面不低于30厘
米，配有管理牌板。
牌板内容必须与实际安装情况相符。
监控设备
严禁失爆。
5、甲烷传感器应垂直悬挂在距距顶板不大于0.3米、巷帮不小于0.2
米，顶板坚固无淋水处。
6、煤矿安全监控设备之间必须使用专用阻燃电缆或光缆连接，严禁与
调度电话或动力电缆等共用。
监测电缆必须吊挂在高压电缆上方(≥10厘米)，保证吊挂平直，不准缠绕其它电缆和物体。
7、掘进距工作面85米以内、采煤距工作面50米以内的传感器电缆，
其吊挂由使用队组负责，监测科负责保证电缆有足够延伸余量，85米以后的监测电缆达标由监测科负责管理。
施工队组放炮时要后移保护好传感器及线路，避免崩坏设备，放炮后立即将传感器恢复到正确位置。
8、监测段必须设专人巡检维护监控设备，井下监测工必须24小时值
班。
必须每天检查所管辖区域的分站、传感器及线路情况，并将检查结果报给地面监测调度员。
发现故障必须及时处理并汇报给监测调度员。
要掌握所负责区域内掘进或采煤工作面的进尺情况及时延伸或回撤传感器电缆。
9、安全监测工入井必须携带便携式甲烷检测报警仪或便携式光学甲烷
检测仪。
巡检人员必须每天使用便携式甲烷检测报警仪或使用光学式甲烷检测报警仪与瓦斯传感器进行对照，并将记录和检查结果上报监测调度员。
当两者读数超过允许误差时，先以较大的读数为依据，采取安全技术措施，并在8小时内对两种设备调校完毕。
10、每7天必须用标准气样和空气样，按产品使用说明书的要求对甲
烷传感器调校一次。
每7天必须对甲烷超限断电闭锁功能测试一次。
11、传感器经过调校检测误差仍超过规定值时，必须立即更换；安全
测控仪器发生故障时，必须及时处理，在更换和故障处理期间必须采用人工监测等安全措施，并填写故障记录。
12、其它标准及管理办法按《煤矿安全规程》、《煤矿安全监控系统及
检测仪器使用管理规范》（AQ1029-2007）和“双三矿发〔2008〕18号《监测及通讯设施管理规定》”中规定执行。
