酸洗线工艺简介
《冷轧酸洗线工艺》课件
02
冷轧酸洗线工艺流程
酸洗前的准备
设备检查
确保酸洗线设备处于良好状态，无故障隐 患。
清洗和Байду номын сангаас处理
去除待酸洗钢板表面的杂质和氧化物，确 保酸洗效果。
《冷轧酸洗线工艺》PPT课件
CONTENTS
• 冷轧酸洗线工艺简介 • 冷轧酸洗线工艺流程 • 冷轧酸洗线工艺设备 • 冷轧酸洗线工艺操作要点 • 冷轧酸洗线工艺的优化与改进
01
冷轧酸洗线工艺简介
冷轧酸洗线工艺的定义
冷轧酸洗线工艺是一种金属加工技术，主要用于生产高质量 的冷轧钢板。它通过酸洗去除金属表面的氧化物和杂质，以 提高钢板的表面质量和性能。
致酸洗液分解和设备腐蚀。
01
酸洗浓度
02 适当提高酸洗液的浓度可以提高
酸洗效果，但浓度过高会增加生
产成本和环境污染。
酸洗时间
延长酸洗时间可以提高酸洗效果
，但时间过长会导致金属过度腐
03
蚀和设备损坏。
酸洗液流速
04 合理控制酸洗液流速可以提高酸
洗效果，同时还能减少金属杂质
在设备中的沉积。
谢谢您的聆听
。
04
冷轧酸洗线工艺操作要点
酸洗液的配制与调整
总结词
酸洗液的配制与调整是冷轧酸洗线工艺 中的重要环节，直接影响到酸洗效果和 产品质量。
VS
详细描述
在配制酸洗液时，需要选择合适的酸种类 和浓度，并根据实际情况调整酸洗液的成 分比例。同时，需要定期检测酸洗液的浓 度和酸度，确保其处于最佳状态。
不锈钢退火酸洗线介绍
不锈钢退火酸洗线介绍为了降低加工成本、提高生产能力及产品质量，同时也为了提高能源效率及环境适应能力，不少不锈钢带钢生产厂家纷纷引进当今世界最先进的退火酸洗技术、设备，以改建或扩建自己的退火酸洗处理线。
随之而来的问题是，怎样更加合理地在原厂房内布置新的处理线，既保证生产工艺合理、顺畅，又占地面积少。
下面重点介绍2003年6月投产的世界上著名的不锈钢板材生产厂——蒂森克虏伯尼洛斯塔(TKN)克里菲尔德厂(Krefeld)3号冷轧带钢处理线及2003年4月投产的浦项3号新退火酸洗线。
1 1KN 3号不锈钢冷轧带钢处理线(KL3)KL3不锈钢冷轧带钢处理线是当今世界同类设备中最先进的，尤其在产品质量、能源效率和环境适应性方面都很优秀。
这条生产线由安最时集团下属几个公司供货：主要设备供货商是森德维克公司，部分是奥地利的安最时集团(带钢清洗和酸洗段)及荷兰的鹿特丹Thermtec公司(退火炉和雾化空气冷却段)州尔斯通公司提供电气设备。
KL 3冷轧带钢处理线处理冷轧不锈钢带钢包括AISl300系列(80％)和400系列(20％)不钢。
这条线最主要的能力参数汇总于表1中。
表1 1KN的3号冷轧带钢处理线技术参数带钢宽度/mm 600~1380带钢厚度/mm 0.2—2.0带钢速度/m.min-1 100(最大)钢卷重量/t 30(最大)钢卷直径/mm 2500(最大)处理线生产能力/t.h-1 40(奥氏体4301) 28(铁素体4016)退火炉温度/℃ 1240(最高)退火炉的TV值 68m/(最小带钢厚度3mm)1.1 在很小占地面积上实现的现代化技术由于场地条件的限制，这条处理线设计得常紧凑。
为了保证总的技术水平，处理线设备列成4层，总长度仅仅220m。
①在最底层，带钢从两个开卷机之一交替送进处理线，开卷机配置有5辊矫直机和切头剪。
带钢头尾在预重叠电阻焊焊机上进行焊接，这就允许带钢厚度最大相差30％，焊缝强度高于母材强度90％。
盘条酸洗生产线工艺流程
盘条酸洗生产线工艺流程摘要：本研究详细论述了盘条酸洗生产线的工艺流程，该流程在钢铁工业表面处理环节中扮演着至关重要的角色。
研究内容不仅包括了从装料至卸料的完整操作序列，还对去除盘条表面杂质以及为后续冷加工环节做准备的化学和机械处理过程进行了深入的阐释。
此外，本研究特别强调了遵循精确操作参数的必要性，这对于确保产品质量和环境安全具有决定性意义。
同时，本研究亦探讨了酸洗技术的进步，以及在执行这些工艺过程中必须考虑的环境因素。
关键词：盘条；酸洗线；表面处理；工艺流程；环境安全Abstract: This study details the process flow of a wire rod pickling production line, which plays a crucial role in the surface treatment stage of the steel industry. The research not only covers the complete sequence of operations from loading to unloading but also provides an in-depth explanation of the chemical and mechanical processes involved in removing impurities from the surface of wire rods and preparing them for subsequent cold working stages. Furthermore, the study emphasizes the necessity of adhering to precise operational parameters, which is crucial for ensuring product quality and environmental safety. Additionally, the research explores advancements in pickling technology and the environmental factors that must be considered when conducting these processes.Keywords: Wire rod; Pickling line; Surface treatment; Process flow; Environmental safety一、引言1.1 研究背景1.1.1 钢铁工业的重要性与挑战钢铁作为基础工业材料，在全球范围内扮演着不可或缺的角色。
不锈钢冷轧退火酸洗线生产工艺论文
不锈钢冷轧退火酸洗线生产工艺摘要：本文主要对一新建不锈钢冷轧退火酸洗机组的工艺设备进行了介绍.主要包括了退火炉，酸洗等工艺设备。
关键词：工艺设备退火酸洗cold rolled stainless steel annealing and pickling line production process(tangshan iron and steel co. ltd,hebei tangshan 063000) abstract：this article on a new production line of cold annealing and pickling line process and equipment reviewed.including annealing furnaces,pickling ,other process and equipment.keywords：process, equipment, annealing，pickling1 前言不锈钢冷带退火酸洗机组(capl)主要是使经冷轧机后的钢带经过退火得到要求的性能，再经酸洗去除退火过程中生成的氧化铁皮等杂质，进一步提高带钢的表面质量。
新建生产线的设计规模为55万t不锈钢冷轧产品，生产钢种包括aisi200、aisi 300、aisi 400系列。
建设分二期实施。
一期建设规模为30万t/a，本文所述为一期配套的冷带退火酸洗机组。
2 冷轧来料主要参数经过冷轧机组轧制后带钢的主要参数见表一。
3 工艺设备说明冷带退火酸洗线分成三个部分，入口段、工艺段、出口段。
3.1 入口段入口段主要设备有入口钢卷鞍座、入口钢卷小车、垫纸卷取机、开卷机、夹送辊和直头机、入口剪、引带移出系统、焊机、入口活套等。
冷轧后的钢卷由钢卷小车运送到开卷机的芯轴上。
经过开卷与垫纸卷取、切除头部与上一卷带钢尾端焊接。
6层水平入口活套布置在地坑里，存储带钢能力为800米。
冷轧酸洗线工艺介绍
本文摘自再生资源回收-变宝网（）

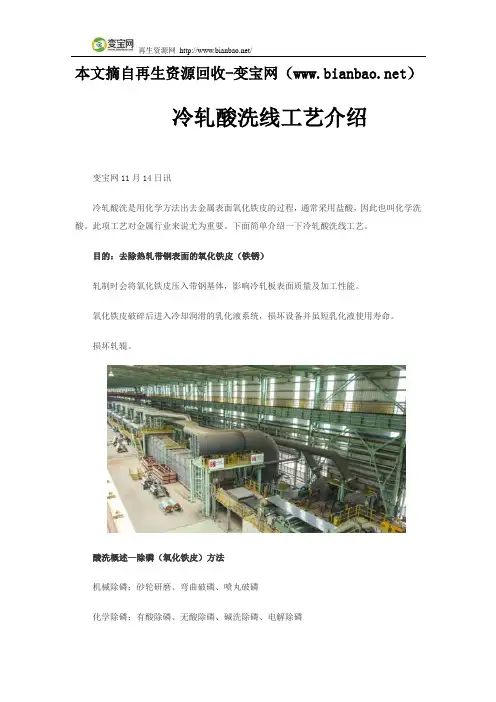

冷轧酸洗线工艺介绍
变宝网11月14日讯
冷轧酸洗是用化学方法出去金属表面氧化铁皮的过程，通常采用盐酸，因此也叫化学洗酸。
此项工艺对金属行业来说尤为重要。
下面简单介绍一下冷轧酸洗线工艺。
目的：去除热轧带钢表面的氧化铁皮（铁锈）
轧制时会将氧化铁皮压入带钢基体，影响冷轧板表面质量及加工性能。
氧化铁皮破碎后进入冷却润滑的乳化液系统，损坏设备并虽短乳化液使用寿命。
损坏轧辊。
酸洗概述—除磷（氧化铁皮）方法
机械除磷：砂轮研磨、弯曲破磷、喷丸破磷
化学除磷：有酸除磷、无酸除磷、碱洗除磷、电解除磷
机械—化学联合除磷
弯曲—酸洗、喷丸破磷—酸洗、拉矫—酸洗
酸洗种类：盐酸酸洗、硫酸酸洗、硝酸酸洗、磷酸酸洗、氢氟酸酸洗、混合酸酸洗
酸洗机组
按带钢酸洗的过程分类可分为连续卧式酸洗机组、连续塔式酸洗机组和半连续酸洗机组。
连续酸洗机组的工艺特点是钢卷逐卷展开后，钢卷与钢卷之间头尾焊接起来连续地通过酸洗槽。
推拉式酸洗机组酸洗，每根带钢经夹送辊一次咬入，不用焊接，推送向前，直至卷取，逐卷带钢间断地通过酸洗机组。
更多冷轧酸洗资讯关注变宝网查阅。
本文摘自变宝网-废金属_废塑料_废纸_废品回收_再生资源B2B交易平台网站；
变宝网官网网址：/newsDetail373225.html
网上找客户，就上变宝网！免费会员注册，免费发布需求，让属于你的客户主动找你！。
冷轧不锈钢的退火及酸洗工艺
冷轧不锈钢的退火及酸洗工艺冷轧不锈钢的退火及酸洗工艺不锈钢热轧带钢经热带退火酸洗后，为了到达一定的性能及厚度要求，需进行常温轧制处理，即冷轧。
不锈钢冷轧时发生加工硬化，冷轧量越大，加工硬化的程度也越大，假设将加工硬化的材料加热到200—400℃就可以消除变形应力，进一步提高温度那么发生再结晶，使材料软化。
冷轧后的退火按退火方式分为连续卧式退火和立式光亮退火；按退火工序分为中间退火和最终退火。
顾名思义，中间退火是指中间轧制后的退火，而最终退火是指最终轧制后的退火，两者在工艺控制和退火目的上无根本区别，因此下文统称为冷轧退火或者退火。
一、连续卧式退火〔连退炉〕连退炉是目前广为使用的退火设备，广泛用于带钢的热处理，其特点是带钢在炉内呈水平状态，边加热边前进。
炉子的结构一般主要由预热段、加热段和冷却段组成。
卧式退火炉通常与开卷机、焊机、酸洗线等组成一条连续退火酸洗机组。
冷轧退火对不锈钢成品材料的机械性能有很大影响，如晶粒度、抗拉强度、硬度、延伸率和粗糙度等。
其中退火温度和退火时间对冷轧材料再结晶后的晶粒度具有最直接的影响。
10 晶粒度〔ASTM〕5 0 2 4 6 8 退火时间〔分〕图1.SUS304带钢1100℃时退火时间与晶粒度关系示意图如前所述，连退炉一般由预热、加热、冷却三大局部组成。
预热段没有烧嘴燃烧，而是利用后面加热段的辐射热来加热带钢，这样可以有效的利用热能，节约能源本钱。
加热段利用燃料燃烧直接对带钢进行加热，该段一般分为假设干各区，每个区都有高温计来控制和显示温度。
燃烧后高达700多度的废气被废气风机抽出加热室后进入换热器，在换热器内将冷的燃烧空气进行加热〔可加热到400多度〕，加热后的燃烧空气直接被送到各个烧嘴。
换热器的目的在于有效回收废气热量。
l 炉内燃烧条件的管理。
燃料〔液化石油气或天然气〕在炉内的燃烧状况对质量、本钱、热效率等都有很大影响。
空燃比是燃烧管理的一个重要指标。
空燃比越高，燃烧越充分，但是排废量也相应增加，炉内氧含量提高，增加了带钢的氧化程度。
石材酸洗线主要工艺流程
石材酸洗线主要工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!石材酸洗线主要工艺流程：1. 石材清洗：使用高压水枪或喷砂机去除石材表面的灰尘、泥土和松散物质，提高酸液的渗透率。
酸洗原理及工艺
?
?
?
ARP
到此告一段落！
由于准备得较仓促，讲 得比较粗浅，敬请原谅。
谢谢大家的关注，并请批
评指正。
酸槽是钢板衬橡胶并内砌耐酸砖的结构。对于耐酸砖衬，在与
酸液直接接触的部分，是两层耐酸砖 (2×65mm) 配合灰浆(共厚 150mm) 砌成。其余部分是一层耐酸砖 (70mm) 砌成。
两层耐酸砖结构的优点在于提高了酸洗线安全运行的系数，也
就是说缩短了事故停机的时间，减少了相应的产量损失。
槽盖为分段式，每个酸槽有 4个槽盖，液压动力开闭。分段式
的要求。而超浅槽紊流酸洗的优势就是体现在这些参数
需要变更的时候。
紊流度
板带运行速度
不需任何额外的介质
由于超浅槽紊流酸洗工艺高效的控制能力， SMS
Demag 的酸洗工艺不需添加任何额外的介质，如增强 剂、抑制剂等。
有些酸洗工艺需要这些添加剂，无疑是增加了酸
洗的成本。
紊流度
板带运行速度
超浅槽酸洗其他优势
因此，板带的高速通过，再加上喷排和侧喷口
的作用，就更容易引起酸液产生较强的紊流效果。
而对喷酸压力和流量的调整，就会很容易地控制紊 流的强弱。 SMS Demag 的酸洗工艺中喷酸的压力可
达 2.5~3bar ，约是其竞争对手压力的 10倍。高的喷酸 压力保证了紊流度的最大值和较大的调整范围。
酸洗中紊流的必要性
先选取一个静态的酸
洗环境，大家就会看到如 右图的一个反应分层。
当板带运动起来时，
如果没有大的紊流效果， 由于分子间作用力的影响， 反应层和临界层只是变薄， 而不能消除。
要提高酸洗效率，就 要将这个反应的分层破坏
掉，使新酸尽可能多地接
酸洗线工艺流程
酸洗线工艺流程
《酸洗线工艺流程》
酸洗线是一种重要的表面处理工艺，用于去除金属表面的氧化皮、锈斑和其他杂质，使金属表面更加光洁、平整，增强金属的耐腐蚀性能和美观度。
下面我们来看一下酸洗线的工艺流程。
首先，需要准备一个酸洗槽，槽内填满酸性溶液，通常采用的酸洗溶液有盐酸、硫酸和硝酸等。
然后，将待处理的金属板材或管材浸入酸洗槽中，进行浸泡酸洗。
在酸洗的过程中，酸洗溶液会与金属表面的氧化皮和杂质发生化学反应，将其溶解掉。
接下来是漂洗环节，将经过酸洗的金属材料从酸洗槽中取出，进行清洗。
清洗的目的是将残留的酸性溶液洗净，以免影响金属的耐腐蚀性能。
通常采用的清洗方法包括喷淋清洗、浸泡清洗和水刷清洗等。
最后，经过酸洗和漂洗处理后的金属材料需要进行烘干和防锈处理。
通过烘干可以去除金属表面的水分，防止金属表面再次氧化。
而防锈处理则是为了进一步增强金属的耐腐蚀性能，通常采用的方法有涂漆、喷塑或热浸镀锌等。
总的来说，酸洗线工艺流程包括酸洗、漂洗、烘干和防锈处理四个环节。
通过这一系列的处理，金属材料的表面质量可以得到有效提升，使得金属产品在使用过程中更加耐磨、耐腐蚀，外观也更加美观。
酸洗工艺流程
酸洗工艺流程(一)利用酸溶液去除钢铁表面上的氧化皮和锈蚀物的方法称为酸洗。
氧化皮、铁锈等铁的氧化物(Fe3O4，Fe2O3，FeO等)与酸溶液发生化学反应，形成盐类溶于酸溶液中而被除去。
酸洗用酸有硫酸、盐酸、磷酸、硝酸、铬酸、氢氟酸和混合酸等。
最常用的是硫酸和盐酸。
酸洗工艺主要有浸渍酸洗法、喷射酸洗法和酸膏除锈法。
一般多用浸渍酸洗法，大批量生产中可采用喷射法。
钢铁零件一般在10％～20％(体积)硫酸溶液中酸洗，温度为4 0℃。
当溶液中含铁量超过80g/L，硫酸亚铁超过215g/L时，应更换酸洗液。
常温下，用20％～80％(体积)的盐酸溶液对钢铁进行酸洗，不易发生过腐蚀和氢脆现象。
由于酸对金属的腐蚀作用很大，需要添加缓蚀剂。
清洗后金属表面成银白色，同时钝化表面，提高不锈钢抗腐蚀能力。
(二)为了消除硅藻土载体表面吸附，减少色谱峰拖尾，载体在使用前需进行酸洗或碱洗处理。
酸洗是把载体用6mol/L盐酸浸煮2h或浓盐酸加热浸煮30min，过滤，用水洗至中性，烘干。
酸洗可除去表面上的铁、铝、钙、镁等杂质，但不能除去硅醇基。
酸洗载体适宜于分析酸性样品。
（三）酸洗常用的酸为：盐酸、硫酸、硝酸、磷酸、氢氟酸。
在酸洗时务必加入酸洗缓蚀剂，防止酸对金属的腐蚀。
钢丝酸洗后还要中和与润滑，因此它的工艺过程包括去锈、酸洗、水洗、涂层、干燥等5～8个流程。
由于各种钢丝的生产工艺不同，其酸洗工艺也不同。
1.适用于线材、半成品拉制的酸洗方法现以线材为例，叙述几种常用酸洗工艺。
至于经过热处理的半成品，一般不另行剥壳去锈即直接进入酸洗。
其它操作顺序则与线材相同。
(1)以剥壳、上石灰糊为主的酸洗工艺其工艺流程为。
线材—啼剥壳去锈—→酸洗—→水洗—→高压水冲洗—→上油脂石灰糊—→干燥这种工艺过去应用很广，适用于普碳钢丝、结构钢丝、钢芯铝绞线钢丝、一般弹簧钢丝的毛坯和半成品的拉拔。
缺点是粉尘多，已有被其它酸洗工艺取代的趋势。
(2)以剥壳、锈化为主的酸洗工艺——其工艺流程为。
酸洗机械设备和工艺介绍
酸洗机组入口段设备
激光焊机
焊机的功能就是把带钢缝合在一起，从而形成连续的作业线生产， 激光焊机在酸洗连轧机组是关键设备，它直接影响着机组的生产效 率和产量，本项目中选用的是日本三菱技术革新后的激光焊机。利 用激光束聚焦获得的高功率光斑投射工件，熔化金属焊接，激光焊 接是一种新型的焊接方式，具有高深宽比，焊缝宽度小，热影响区 小，变形小，焊接速度快。焊缝平整、美观，焊后无需处理或只需 简单处理工序。焊缝质量高，无气孔，可减少和优化母材质杂，组 织焊后可细化，焊缝强度、韧性至少相当于甚至超过母材金属。 可精确控制，聚焦光点小，可高精度定位，易实现自动化。可实现 某些异种材料间的焊接。
是将圆盘剪剪切下来的带钢毛边剪切成碎 块以便收集、装箱和运输。4个碎断剪（与圆盘剪一起） 分别安装在两个独立的底座上，布置在带钢的两侧，通 过万向轴、预紧旋转丝杠和滚动轴承调节其宽度。位置 调整好后，下部卡紧装置在液压缸作用下与底座卡紧， 以便稳定剪切。
月牙剪
当带钢的宽度由宽变窄时，圆盘剪的宽度也要变窄，但圆盘剪 的宽度只能逐渐地调整。这就需要用月牙剪在焊缝连接处将两 条带钢的边缘剪成月牙形，以便将圆盘剪的宽度逐渐变窄。一 般在切边圆盘剪的前面都要设置该装置。 (入口段设备和活套演示）
酸洗机组工艺段设备
这些设备一般布置在 酸洗机组的中部。酸 洗工艺段与酸再生是 相辅相成的，缺一不 可。酸洗线产生的废 酸必须经酸再生机组 经过一系列物理、化 学方法处理后，再返 送回工艺段使用。这 样既充分利用了酸资 源，还生成了副产品 氧化铁粉，同时对环 境保护也有很大好处。
酸洗机组工艺段设备
防皱辊
防皱辊位于开卷机后面低一些的位置上。在开卷过程中，钢卷外径 在不断减小，因此，防皱辊必须以恒定的距离跟踪钢卷的外径。 防皱辊为表面强化的固熔钢，由滚动轴承支撑。调节由液压缸来实 现。防皱辊的更换由专用的辅助设备来完成，更换时将辅助设备放 到钢卷小车上来实现换辊。
冷轧线酸洗工艺
冷轧线酸洗工艺1. 引言冷轧线酸洗工艺是冷轧钢板生产中的一个重要工艺环节。
通过酸洗工艺可以去除钢板表面的铁氧化物、锈蚀、尺寸偏差等缺陷，提高钢板的表面质量和尺寸精度。
本文将介绍冷轧线酸洗工艺的原理、流程以及常见的酸洗剂和设备。
2. 酸洗工艺原理在冷轧线酸洗工艺中，酸洗液主要起到去除表面缺陷和清洁钢板的作用。
酸洗液通常由一种或几种酸性溶液组成，如硫酸、盐酸、硝酸等。
这些酸洗剂可以与钢板表面的氧化物和锈蚀发生化学反应，使其溶解或转化为易于清洁的物质。
酸洗液还可以降低钢板表面的粗糙度，提高表面质量。
3. 酸洗工艺流程冷轧线酸洗工艺一般包括以下几个步骤：3.1 准备工作在进行酸洗之前，需要对待处理的钢板进行准备工作。
首先，需要检查钢板表面是否有明显的氧化物和锈蚀，如果发现有，则需要进行预处理，如机械除锈或喷砂处理。
其次，需要对酸洗设备进行检查和维护，确保其正常运行。
3.2 油脂去除将待处理的钢板放入去油槽中，使用油脂去除剂进行清洗。
油脂去除剂可以将钢板表面的油污和涂层去除，以减少酸洗液的消耗和污染。
3.3 酸洗将经过油脂去除处理的钢板放入酸洗槽中，浸泡一定时间，使酸洗液与钢板表面的铁氧化物和锈蚀发生反应。
酸洗时间一般根据钢板的厚度和表面质量要求进行调整。
3.4 清洗酸洗后的钢板需经过清洗工艺，以去除表面的酸洗液残留。
常用的清洗方法包括水清洗和碱洗。
水清洗可以将酸洗液冲洗掉，碱洗可以中和酸洗液的酸性残留。
3.5 防锈处理为防止酸洗后的钢板再次氧化和锈蚀，需要对其进行防锈处理。
常见的方法包括喷涂防锈液和烘干。
4. 常见的酸洗剂和设备4.1 酸洗剂•硫酸：具有强酸性和去除氧化物的能力，适用于处理高碳钢和不锈钢。
•盐酸：对于低碳钢和冷轧钢板，盐酸是一种常用的酸洗剂。
•硝酸：对于高碳钢和合金钢的酸洗具有较好的效果。
4.2 设备•酸洗槽：由耐酸材料制成的槽体，用于盛放酸洗液和钢板。
•喷淋装置：用于将酸洗液均匀地喷洒到钢板表面，以加速化学反应的进行。
推拉式酸洗线
推拉式酸洗线1.工艺简图：2.推拉式酸洗线常规工艺流程：原料→上卷鞍座→去捆带→上卷小车→钢卷准备站（地辊→五辊直头机→切头、 切角）→开卷机→引料导板→压辊→转向辊→对中侧导辊→九辊矫直机→平台 （预留横剪及缝合机）→送料辊→活套→送料辊→退带水清洗→酸洗槽→漂洗 槽→烘干→送料辊→活套→送料辊→纠偏装置→切边圆盘剪（含卷边卷取机/碎 断剪）→三辊张力装置→横剪→静电涂油机→引料导板→压辊→卷取机→卸卷 小车→纵向捆扎→称重→天车吊运存放3.推拉式酸洗线主要特点：· 采用浅槽紊流酸洗，提高酸液紊流度，从而缩短了酸洗时间。
· 通过一系列措施实现高速穿带，缩短穿带时间，提高机组产量。
· 设置切边圆盘剪及碎边剪/废边卷取机，实现高精度切边。
· 全线调速电机采用交流变频控制。
· 采用纠偏系统（CPC/EPC），保证带钢随时对中。
· 生产灵活性高，操作、维护成本低，建设周期短。
· 机组设置酸雾收集净化系统，酸雾排放指标低于国家标准。
4.推拉式酸洗线工艺参数：推拉式酸洗线总体技术指标年产量 25~65 万吨/年生产线速度 20~180m/min原料 热轧钢卷带钢宽度 700~1350mm带钢厚度 1.5~5.0mm原料钢卷外径 Max.2000mm原料钢卷内径 Φ762mm/610mmσb N/mm 2 (max) 550σs N/mm 2 (max) 390原料钢卷重量 Max.28t成品钢卷外径 Max.1900mm成品港卷内径 Φ610mm成品钢卷重量 Max.28t酸洗介质 盐酸，200 gHCl / l酸洗温度 70～85℃酸洗时间 Min.26 秒酸洗槽 4～8 级串级逆流酸洗(11.75m～13.5m/段)漂洗槽 4 级串级逆流酸洗卷取张力 Max.6.5 吨入口段工艺段操作侧酸雾洗涤系统机组出口段。
酸洗线主要工艺流程
酸洗线主要工艺流程
酸洗线主要工艺流程是指，将各种钢材或铁材通常通过酸洗线进行处理，以去除表面污垢，提高表面质量和耐腐蚀性能。
主要的工艺流程包括以下几个步骤：
1. 溶解脱脂：首先将钢材或铁材放入热水中浸泡，以去除表面的油污和杂质。
2. 酸洗：将经过脱脂处理的钢材或铁材放入酸洗槽中，酸洗槽中通常为含有HCl（氢氯酸）和H2SO4（硫酸）的酸液。
3. 再次清洗：将经过酸洗处理的钢材或铁材再次放入清水中浸泡，以去除表面残留的酸液和杂质。
4. 涂油：将已清洗完毕的钢材或铁材进行涂油处理，以增加表面的耐腐蚀性和表面光泽度。
5. 烘干：将涂过油的钢材或铁材放入烤箱中进行烘干，使其表面涂层干燥和固化。
以上就是酸洗线主要工艺流程的几个步骤，该流程的完成需要工人严格按照上述步骤进行操作，以保证钢材或铁材的表面质量和耐腐蚀性能得到提高。
- 1 -。
