连铸保护渣研究

合集下载

小方坯连铸自动加保护渣的研究与实现

小方坯连铸自动加保护渣的研究与实现

小方坯连铸自动加保护渣的研究与实现一、引言随着钢铁行业的不断发展,连铸技术已经成为了各大钢铁企业的主要生产工艺之一。

连铸工艺的发展为钢铁生产提供了更高效、更节能的生产方式,同时也为产品的质量和规格提供了更为稳定的保障。

在连铸过程中,保护渣的加入是非常重要的一环,可以有效地保护铸模和坯料,提高坯料表面的质量,从而提高后续轧制和终轧产品的质量。

对小方坯连铸自动加保护渣的研究与实现具有重要的意义。

二、小方坯连铸工艺及保护渣的作用小方坯连铸是一种通过结晶器内横断面积逐渐变小的尾液流动方式,将钢液凝固成小方坯形式的连铸工艺。

其主要工艺步骤包括连续浇铸、冷却定向凝固、坯料切断等。

保护渣是指在连铸过程中,在铸模与钢液界面上形成的一层保护层,其主要作用包括抑制氧化、防止结晶器的磨损、减小坯料表面结晶度和凝固壳的形成等。

三、小方坯连铸自动加保护渣所面临的问题传统的小方坯连铸工艺中,通常采用手动加保护渣的方式。

这种方式存在以下问题:一是生产效率低,需要大量的人工操作,难以适应现代化生产的需求;二是加渣量难以控制,造成保护渣的浪费和产品质量不稳定;三是对操作人员的技术要求较高,容易受到人为因素的影响,无法保证加渣的均匀性和稳定性。

四、小方坯连铸自动加保护渣的研究与实现为了解决传统手动加渣方式存在的问题,我们进行了小方坯连铸自动加保护渣的研究与实现。

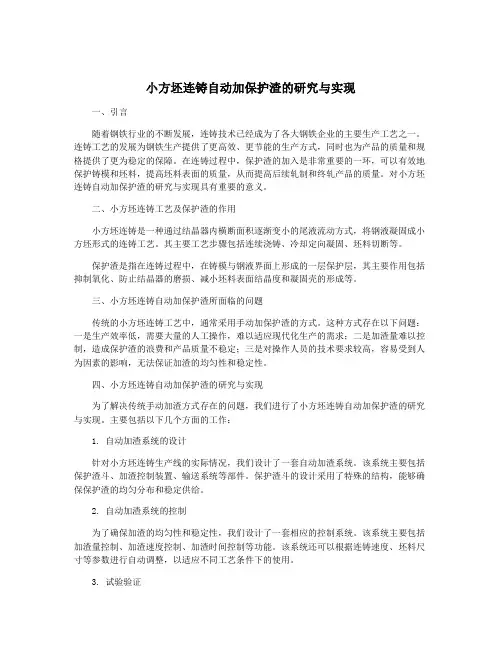

主要包括以下几个方面的工作:1. 自动加渣系统的设计针对小方坯连铸生产线的实际情况,我们设计了一套自动加渣系统。

该系统主要包括保护渣斗、加渣控制装置、输送系统等部件。

保护渣斗的设计采用了特殊的结构,能够确保保护渣的均匀分布和稳定供给。

2. 自动加渣系统的控制为了确保加渣的均匀性和稳定性,我们设计了一套相应的控制系统。

该系统主要包括加渣量控制、加渣速度控制、加渣时间控制等功能。

该系统还可以根据连铸速度、坯料尺寸等参数进行自动调整,以适应不同工艺条件下的使用。

3. 试验验证在设计完成后,我们进行了一系列的试验验证。

小方坯连铸自动加保护渣的研究与实现

小方坯连铸自动加保护渣的研究与实现

小方坯连铸自动加保护渣的研究与实现一、引言在钢铁生产过程中,连铸技术一直是一个重要的环节,它影响着铸坯的形状和质量。

对于小方坯的连铸过程来说,保护渣的加入是至关重要的步骤之一。

保护渣能够有效地防止氧化、渣夹杂以及热裂等问题的产生,保证了连铸过程的顺利进行和铸坯的质量。

传统的保护渣加入方式存在着许多问题,比如人工加渣不及时,温度不准确,容易造成浪费和质量不稳定等。

研究和实现小方坯连铸自动加保护渣技术具有重要的意义。

目前,钢铁行业对于保护渣的加入方式主要有人工加渣和机器加渣两种方式。

人工加渣的方式简单粗暴,但是存在着温度不准确、时间延迟、浪费较大等问题。

机器加渣的方式使用自动装置进行加渣,但是传统的机器加渣设备需要大量的人力进行操作和维护,成本较高。

当前学术界和工业界对于小方坯连铸自动加保护渣技术的研究主要集中在如何实现自动化、智能化和降低成本这几个方面。

一些研究者提出了采用传感器检测铸坯温度、液面高度和保护渣耗量等参数,然后通过控制系统自动完成加渣操作的方案。

还有一些工程团队提出了采用机器视觉技术监测铸坯表面状况,根据铸坯的实际情况来进行精准加渣的方案。

三、小方坯连铸自动加保护渣的关键技术1. 传感器技术传感器技术是实现小方坯连铸自动加保护渣的关键技术之一。

传感器可以用来检测铸坯的温度、液面高度和保护渣的耗量等参数,从而为自动加渣提供数据支持。

通过传感器技术,可以实现对生产过程的实时监测和控制,提高生产效率和产品质量。

2. 控制系统控制系统是实现小方坯连铸自动加保护渣的核心技术之一。

控制系统可以根据传感器检测到的数据,运用控制算法进行智能化的决策,然后通过执行机构实现对加渣设备的控制。

通过控制系统,可以实现对生产过程的自动化和精准控制,提高生产效率和降低成本。

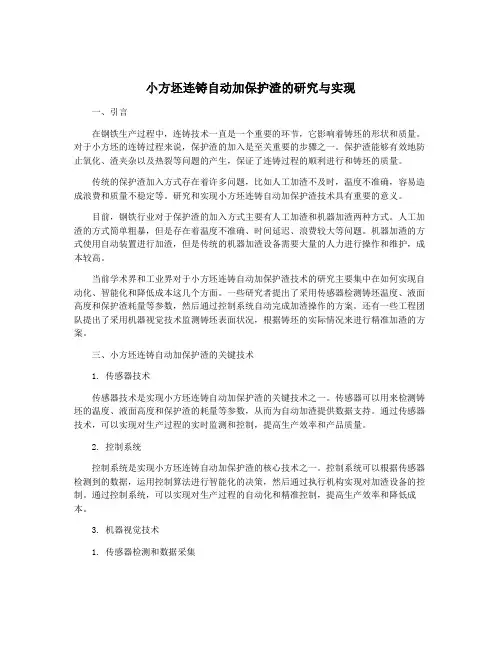

3. 机器视觉技术1. 传感器检测和数据采集通过在小方坯连铸设备中安装温度传感器、液面高度传感器和保护渣耗量传感器等,实时检测铸坯的温度、液面高度和保护渣的耗量等参数,并将数据传输给控制系统。

连铸保护渣传热的研究进展与测试实验

连铸保护渣传热的研究进展与测试实验
V 1 NO9 o. 5 .
Sp 00 e 1 2
中 国科 技 论 文 在 线 S E CE AP RON I ClN P E LNE
第5 第9 卷 期
21 0 0年 9月

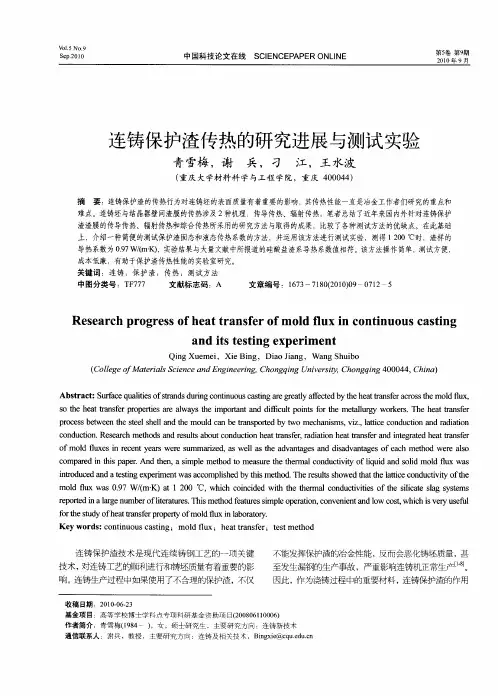

连铸保护渣传热 的研 究进展与测试实验
青 雪梅 ,谢 兵 ,刁 江 ,王 水波
( 庆 大 学材 料 科 学 与 工程 学 院 ,重 庆 4 0 4 ) 重 0 0 4
m l f a 0 7W/ ・1 t 0 ℃. h hci i dwt t e l o dcv i fh i a l s m o u W . ( K 20 dl x s 9 m a1 w i on d i et r nut i s esi t s gs t s c c e h h h ma c it o t l e a y e e c
S eh a rn frp o et sae awa ste i otn d d f c l p it o em ealr y wok r. eh a rn fr Ot e tta se rp ri r l y mp r ta i ut o s frt tl g r es Th e tt se h e h a n i n h u a
QigXu me ,Xi ig n e i eB n ,DioJa g,Wa gS ub a n i n h io
( ol ef t i s c ne n n i ei , h n q gU i ri, h nqn 00 4 C i ) C lg Ma r lS i c d gn r g C og i nv sy C og i 4 04 , hn e o ea e a E e n n e t g a
p o e sb t e ese l h la dtem o l a et n p r db o me h ns . i一1tc o d cin a dr dain rc s ewe n t te el h s u dc n b a s o t yt c a ims vz at ec n u t n a it n h r e w i o o c n u t n Ree r hme o sa drs l b u o d cinh a ta se, dain h tW n fra d itg ae e rn fr o d c o . s ac t d n e ut a o tc n u t e t rn frm it e a se n e rtdh a ta se i h s o o a n t

板坯连铸结晶器保护渣卷渣及其影响因素的研究

板坯连铸结晶器保护渣卷渣及其影响因素的研究

板坯连铸结晶器保护渣卷渣及其影响因素的研究随着不断发展的钢铁行业,板坯连铸结晶器已经成为一种常用的设备,用于生产高品质的板坯。

然而,一些现象,如回转炉渣卷渣的破裂和渗漏,已经引起广泛的担忧。

因此,有必要研究这种现象的影响因素,以保护渣卷渣免受损害。

研究表明,连铸结晶器中出现渣卷渣破裂和渗漏的原因有很多。

首先,主要原因是结晶器内部压力太大,导致渣卷渣破裂。

其次,渣卷渣不足,以及渣卷渣中残存的气体,也会导致渣卷渣破裂。

此外,渣卷渣不能正确维护,也会导致渣卷渣破裂。

另外,也存在其他一些因素,会导致渣卷渣渗漏。

首先,结晶器周围的温度过高,导致渣卷渣失去弹性,从而导致渗漏。

其次,渣卷渣中残存的气体不能被及时排出,也会导致渗漏。

此外,表面污染也会导致渣卷渣渗漏。

要保护渣卷渣,最主要的是正确维护。

首先,应检查结晶器内部压力,以确保安全,并确保渣卷渣可以有效地均匀分布。

其次,渣卷渣必须按规定的时间、频率和数量添加和更换,以确保渣卷渣充足。

此外,必须确保渣卷渣处在适宜的温度下,以减少渗漏。

最后,要定期检查渣卷渣表面,确保表面无污染危害。

本文研究了板坯连铸结晶器保护渣卷渣的影响因素。

渣卷渣可能会破裂和渗漏,这种现象的原因有多种,其中主要原因是结晶器内部压力太大,以及渣卷渣不足、渣卷渣中残存的气体以及维护不当。

要保护渣卷渣,主要是正确维护,如检查结晶器内部压力,按时、按频率、按数量添加和更换渣卷渣,保持温度适宜,以及定期检查渣卷渣表面,以防止渣卷渣受损害。

以上就是关于《板坯连铸结晶器保护渣卷渣及其影响因素的研究》的3000字文章。

连铸结晶器保护渣渣层结构研究报告

连铸结晶器保护渣渣层结构研究报告

连铸结晶器保护渣渣层结构研究1 引言连铸结晶器保护渣的主要功能包括:使结晶器壁与铸坯壳之间保持润滑;控制结晶器与铸坯之间的热交换;保持结晶器顶部处于绝热状态;防止钢水二次氧化;吸收钢水中上浮到液面的夹杂物。

其中两个最为重要的功能是保持结晶器壁与坯壳间的润滑和控制传热。

固态结晶器保护渣的结晶比对铸坯与结晶器之间的热流量有重要影响。

某些特定钢种的保护渣是根据该钢种特有的冷却条件而设计的。

有鉴于此,结晶器保护渣的组织结构和凝固特性具有重要意义。

结晶器保护渣中的晶体成分愈多,结晶器保护渣结构愈疏松,从而降低保护渣内的辐射传热。

中碳钢结晶器保护渣具有较高的结晶比,保护渣层内的传热较为均匀,有利于降低连铸坯内的纵裂纹的形成。

结晶器凝固保护渣的取样位置位于结晶器以下部位。

为了便于比较,分别采取了用于浇铸中碳钢、低碳钢以及超低碳钢的结晶器保护渣样。

对所有渣样所作的成分分析表明:结晶器上部的渣样与粉状结晶器保护渣的成分相差无几。

x射线衍射分析和显微分析表明:位于结晶器底部的用于浇铸中碳钢的结晶器保护渣其结晶体组织占80%~90%,而低碳钢和超低碳钢用结晶器保护渣晶体分别约为65%和45%。

x射线衍射相分析表明各种保护渣的结晶相几乎全部是由矿物相枪晶石(3CaO.2SiO2.CaF2>组成。

对保护渣所作的扫描式电子显微镜分析证实中碳钢用结晶器保护渣可能还含有一定数量的霞石成分。

通过分析渣样横截面可以看出沿渣膜厚度方向存在着不同的结晶形态。

在低碳钢和超低碳钢结晶器保护渣中存在着细晶区、枝晶区和非晶区;中碳钢的非晶区相对较小,晶状区占有较大优势。

对于非中碳钢结晶器保护渣而言,并不需要太高的保护渣结晶比。

实际上在铸坯壳出结晶器之前要达到足够的厚度常常需要较高的传热速率。

因为浇铸这些钢种时的拉坯速度较高(>1.3m/min>。

现已对结晶器保护渣的结晶情况即结晶倾向进行了实验室和工厂的实验研究。

实验室的大部分实验研究,均是在对保护渣控制加热或控制冷却的实验条件下进行,然后再对凝固的保护渣进行分析研究。

影响保护渣使用性能的工艺因素研究

影响保护渣使用性能的工艺因素研究

连铸保护渣是一种以硅酸盐为基料,并含有多种熔剂和碳质骨架材料的多功能冶金材料,是钢铁冶金连铸过程中的关键辅料之一。

保护渣在结晶器钢液面上熔化,形成液渣层、烧结层和粉渣层三层结构。

正常浇注条件下,液渣在弯月面处流入结晶器与铸坯坯壳的间隙中,对铸坯表面质量及连铸生产工艺的顺行有很大影响。

1 保护渣成分连铸保护渣主要由基料、助熔剂和碳质材料三大部分组成,化学成分通常包括CaO、SiO2、Al2O3、Na2O、MgO、MnO、Li2O、K2O、BaO、SrO、FeO、CaF2、炭粒及有害成分磷、硫。

保护渣的理化性能,比如熔化温度、碱度、黏度、熔化速度、表面张力等都与化学成分密切相关,其使用性能与连铸机生产工艺条件相互影响和制约。

2 保护渣作用保护渣的作用可概括为:一是,隔热保温作用:连铸浇注过程中,被高温钢水熔化的液渣层覆盖在结晶器钢水表面上。

隔热保温,防止表面结壳和搭桥,提高弯月面温度,保持良好的液渣流入通道,减轻振痕,减少铸坯表面缺陷。

二是,防止钢水二次氧化:保护渣覆盖在钢水液面上,其三层结构将钢水与空气隔绝开,防止空气进入钢水发生二次氧化。

三是,吸附夹杂的作用:液渣具有一定的吸附、溶解夹杂物的能力,保护渣熔化成液渣后,吸附钢水中上浮的夹杂物,达到净化钢水的作用。

四是,润滑作用:液渣在结晶器四周的弯月面处,由于结晶器的振动和坯壳与铜板之间缝隙的毛细管作用,液渣被吸入并充满铜板与坯壳的缝隙,形成一定厚度的渣膜,减少拉坯阻力和避免坯壳粘结问题。

五是,改善结晶器传热:液渣填充到铜板与坯壳之间的气隙中,减少了热阻,改善坯壳在结晶器内的传热,使坯壳生长均匀,防止铸坯表面裂纹。

3 连铸生产工艺对保护渣性能的影响(1) 钢水质量及温度保护渣必须在合适的钢水温度下才能发挥良好的使用性能。

钢水温度偏低,保护渣熔化需要的热量不足,熔化效果不好,熔化速度慢,液渣生成少,影响坯壳润滑和传热。

钢水温度过高,保护渣熔化快,液渣层厚,造成下渣不均,坯壳厚度不均匀。

三明钢厂连铸相关渣剂性能及其优化研究

三明钢厂连铸相关渣剂性能及其优化研究

摘要针对福建三钢实际,研究目前连铸用中包覆盖剂和结晶器保护渣的相关性能及其对钢水和铸坯质量的影响。

研究结果发现三钢目前铸机状态均倾向于使用高熔点、高粘度的保护渣。

若保护渣熔点、粘度较低则铸坯上很容易出现横向和纵向凹陷。

但熔点、粘度较高时,保护渣吸收夹杂的能力很弱,特别是在浇铸ML08Al 等酸溶铝较高的钢种时,大量类夹杂聚集在钢渣界面处后,保护渣对铸坯的润滑能力很差,容易造成振痕扭曲、表面和皮下夹渣,这些缺陷对冷镦、拉丝材的质量危害较大。

针对三钢连铸用结晶器保护渣存在的问题,提出了优化方案,优化后从保护渣组成和性能来看,原渣Al2O3含量较现有生产用渣降低了,这有利于进一步吸收夹杂,并且加入BaO、MnO、B2O3,有利于稳定保护渣吸收夹杂后的性能。

并且设计中融合了重庆大学关于低氟保护渣的最新研究成果,降低了保护渣中的F 含量,使得保护渣经二冷水冲击后对连铸设备的腐蚀。

从保护渣中加入Al2O3后熔点、粘度的变化情况来看,比现在使用的渣稳定得多。

针对三钢ML08Al钢种为了实现中间包覆盖剂对钢水保温和净化钢液的作用,提出采用中包覆盖渣+低碳炭化稻壳的双层渣覆盖剂模式,这种覆盖剂模式既能净化钢液又具有保温性能。

实验研究了预熔型铝酸钙渣系中包覆盖渣组成和熔点的关系且确定了几种渣系,通过配C基本可用与现场的试验。

关键词:连铸,保护渣,中间包覆盖剂,性能ABSTRACTIn view of the condition of Fujian sanming iron and steel Co. at present, the mold fluxes and tundish cover power used in continuous casting were investigated. The result showed that the continuous caster was inclined to using the high melting point and high viscosity mold fluxes. If the mold fluxes melting point and viscosity were lower, the casting billets was liable to appear crosswise and longitudinal hollow. While when melting point and viscosity were higher, the capability of absorbing inclusion for mold fluxes very weakly, especially when cast the ML08Al which contain higher aluminum gathering on the surface of steel fluxes. It is easy to cause the mark distortion, the surface and the hypodermic entrapped slag.Based on the analysis the problem of the mold fluxes, a new type mold fluxes was development in the the existing products,Al2O3 content of the developing mold fluxes was reduced. There is advantage to further absorb the inclusion. And the low fluorine content mold fluxes could reduce the corrosion of continuous casting equipment. The melting point and the viscosity change of mould fluxes was more stable than used at present after Al2O3 absorption.In order to realize thermal retardation and the molten steel purification, the tundish cover powder based CaO-Al2O3 slag system was studied. The experimental showed that the developed covering powder can be used in high [Al] steel grades.Keywords: continuous casting, mold fluxes, tundish cover powder, performance目录碱性中包覆盖剂的特点 (2)1绪论连铸保护渣是连铸过程中关键性辅料,对连铸工艺的顺行和铸坯表面质量的控制具有重要影响。

连铸保护渣的熔化温度_凝固温度和结晶温度研究_刘承军

连铸保护渣的熔化温度_凝固温度和结晶温度研究_刘承军
2. 5 实验方案设计
实验采用二次回归正交设计[5] ,研究连铸保 护渣 CaO/ SiO2 、Na2CO3 含量 、CaF2 含量 、Al2O3 含 量 、MgO 含量等 5 个因素对熔化温度 、凝固温度和 结晶温度的影响 ,实验方案如表 2 所示 。
表 2 实验方案
实验
含量 ( w ) / %
2 实验方法
2. 1 实验渣料准备
实验采用预熔渣料 ,粒度 ≤0. 074 mm。实验
渣料首先采用化学纯试剂配制而成 ,其中 Na2O 以 Na2CO3 代替 ,然后在 1400 ℃高温条件下均匀熔化 10 min , 最后进行激冷 、破碎 、研磨 、筛分 、干燥 。 在配料之前 ,各试剂均进行高温处理 ,时间超过 1 h ,以去除水分及挥发性杂质 ,保证配料精度 ,各试 剂纯度及其烘烤温度列于表 1 。为统一起见 ,预 熔渣料中 Na2O 含量以配料时 Na2CO3 含量表示 。
0. 521868 Z25
(2)
Tc = 1576. 50 - 247. 288 Z1 - 20. 7315 Z2 -
20. 3863 Z3 + 3. 67508 Z4 - 9. 52446 Z5 +
3. 33333 Z1 Z2 + 0. 416667 Z1 Z3 +
4. 58333 Z1 Z4 + 1. 38889 Z1 Z5 +
5
21 0. 9 32. 08 35. 65 15 7. 27 5
5
22 0. 9 24. 76 27. 51 15 22. 73 5
5
23 0. 9 30. 62 34. 02 15 15 0. 36 5
24 0. 9 26. 22 29. 14 15 15 9. 64 5

连铸保护渣的熔化温度_凝固温度和结晶温度研究_刘承军

连铸保护渣的熔化温度_凝固温度和结晶温度研究_刘承军

0. 0958333 Z2 Z4 + 0. 195833 Z2 Z5 -
0. 104167 Z3 Z4 + 0. 0541667 Z3 Z5 -
0. 229167 Z4 Z5 + 241. 316 Z21 +
0. 275168 Z22 + 0. 258447 Z23 +
0. 160566 Z24 + 0. 601796 Z25
2001 年第 1 期 炼 钢 · 4 5 ·
Tc ———结晶温度 / ℃ Z1 ———CaO/ SiO2 Z2 ———Na2CO3 含量 / % Z3 ———CaF2 含量 / % Z4 ———Al2O3 含量 / % Z5 ———MgO 含量 / %
刘承军等 :连铸保护渣的熔化温度 、凝固温度和结晶温度研究
时向炉内不断滴加酒精以避免 Mo 丝氧化 。熔化 温度以渣样高度降为原高度 1/ 2 时的半球温度来 表示 。
2. 3 凝固温度测定
实验采用旋转粘度计测定连铸保护渣的凝固 温度 ,过程在 MoSi2 高温炉内进行 。炉膛温度恒 定 1 350 ℃,称取 140 g 渣料加入石墨坩埚送入炉 内 ,30 min 后渣料均匀熔化 。此时以 3 ℃/ min 速 度降温 ,同时微机数据采集系统开始记录实验数 据 。实验测定时炉膛采用 N2 保护气氛 。根据热 重分析曲线 ,可以得到开始析出结晶相时的温度 , 即为结晶温度 。
0. 112500 Z2 Z3 + 0. 412500 Z2 Z4 -
0. 379167 Z2 Z5 - 0. 279167 Z3 Z4 -
0. 170833 Z3 Z5 + 0. 243056 Z4 Z5 +

连铸结晶器保护渣渣层结构研究

连铸结晶器保护渣渣层结构研究

连铸结晶器保护渣渣层结构研究1 引言连铸结晶器保护渣的主要功能包括:使结晶器壁与铸坯壳之间保持润滑;控制结晶器与铸坯之间的热交换;保持结晶器顶部处于绝热状态;防止钢水二次氧化;吸收钢水中上浮到液面的夹杂物。

其中两个最为重要的功能是保持结晶器壁与坯壳间的润滑和控制传热。

固态结晶器保护渣的结晶比对铸坯与结晶器之间的热流量有重要影响。

某些特定钢种的保护渣是根据该钢种特有的冷却条件而设计的。

有鉴于此,结晶器保护渣的组织结构和凝固特性具有重要意义。

结晶器保护渣中的晶体成分愈多,结晶器保护渣结构愈疏松,从而降低保护渣内的辐射传热。

中碳钢结晶器保护渣具有较高的结晶比,保护渣层内的传热较为均匀,有利于降低连铸坯内的纵裂纹的形成。

结晶器凝固保护渣的取样位置位于结晶器以下部位。

为了便于比较,分别采取了用于浇铸中碳钢、低碳钢以及超低碳钢的结晶器保护渣样。

对所有渣样所作的成分分析表明:结晶器上部的渣样与粉状结晶器保护渣的成分相差无几。

x射线衍射分析和显微分析表明:位于结晶器底部的用于浇铸中碳钢的结晶器保护渣其结晶体组织占80%~90%,而低碳钢和超低碳钢用结晶器保护渣晶体分别约为65%和45%。

x射线衍射相分析表明各种保护渣的结晶相几乎全部是由矿物相枪晶石(3CaO.2SiO2.CaF2)组成。

对保护渣所作的扫描式电子显微镜分析证实中碳钢用结晶器保护渣可能还含有一定数量的霞石成分。

通过分析渣样横截面可以看出沿渣膜厚度方向存在着不同的结晶形态。

在低碳钢和超低碳钢结晶器保护渣中存在着细晶区、枝晶区和非晶区;中碳钢的非晶区相对较小,晶状区占有较大优势。

对于非中碳钢结晶器保护渣而言,并不需要太高的保护渣结晶比。

实际上在铸坯壳出结晶器之前要达到足够的厚度常常需要较高的传热速率。

因为浇铸这些钢种时的拉坯速度较高(>1.3m/min)。

现已对结晶器保护渣的结晶情况即结晶倾向进行了实验室和工厂的实验研究。

试验室的大部分试验研究,均是在对保护渣控制加热或控制冷却的试验条件下进行,然后再对凝固的保护渣进行分析研究。

小方坯连铸自动加保护渣的研究与实现

小方坯连铸自动加保护渣的研究与实现

小方坯连铸自动加保护渣的研究与实现【摘要】本文研究了小方坯连铸自动加保护渣的方法,通过分析连铸过程中存在的问题,提出了自动加保护渣方案和保护渣的优化设计。

通过实验验证,结果表明自动加保护渣能够有效提高铸坯表面质量,减少表面缺陷。

数据分析结果显示,自动加保护渣对铸坯品质有显著影响。

研究成果表明这种方法具有实际应用价值,未来可以进一步优化设计,提高连铸工艺效率和产品质量。

本研究为小方坯连铸自动加保护渣提供了新的思路和方法,对于提升铸造工艺水平具有一定的指导意义。

【关键词】小方坯连铸、自动加保护渣、研究、连铸过程、保护渣方案、优化设计、实验、数据分析、研究成果、展望未来1. 引言1.1 研究背景小方坯连铸自动加保护渣是钢铁行业中一项重要的技术,能够提高生产效率、降低生产成本,并且可以改善产品质量。

目前,传统的连铸技术存在着一些问题,例如保护渣的添加不够精准,无法及时补充和调整,容易造成坯料表面氧化和结疤,影响坯料质量。

开展小方坯连铸自动加保护渣的研究具有重要的理论意义和实际意义。

1.2 研究目的本文旨在探讨小方坯连铸过程中存在的问题,以及针对这些问题提出的自动加保护渣的方案。

通过对保护渣的优化设计以及小方坯连铸实验的开展,旨在验证新方案的有效性和可行性。

研究的目的是为了提高连铸过程的质量和效率,减少生产中的浪费和损失,进一步推动连铸工艺的发展和应用。

本研究也旨在为相关领域的学术研究和工程实践提供新的思路和方法,为行业的进步和创新提供有力支持。

通过本文的研究,希望能够取得一些新的成果和进展,为解决连铸过程中的难题和挑战提供新的解决方案,并为未来的研究工作和发展方向提供有益的参考和借鉴。

2. 正文2.1 连铸过程中的问题在小方坯连铸过程中,存在着一些问题需要解决。

由于连铸过程中金属液体受到空气氧化的影响,容易产生氧化皮和氧化夹杂物,降低了小方坯的质量。

连铸过程中温度的控制较为复杂,需要确保金属液体在适宜的温度范围内进行连铸,以保证铸坯的均匀性和稳定性。

高速连铸用保护渣性能研究及建议

高速连铸用保护渣性能研究及建议
mo l u u d i s mme p a d t ewo k n u g si n n t e d v l p n f h u d p wd r o ih s e d s d u n r i g s g e t so h e e o me t e mo l o e rh g p e h o ot f c si g i ef t r r u r a d a t n t u e a e p t o w r . n h u f
t u u a t g mu t ee s r d h r sn td i aino emo l o d rfrhg ul gs e d i o sc s n s n u e .T ep e e t u y st t ft ud p w e ih p l n p e n i b s u o h o i
s mmaie .I i ds u sd ta h h so h mia rp riso emo l o d rfrh g p e o - u rz d t s ic se h t ep y ie e e lp o et ft ud p w e ih se d c n t e h o
分 析 表 1 高 速 连 铸 所 呈 现 的 每 一 个 技 术 特 ,
点及 产 生 的 困难 ,均 与 结 晶器 保 护 渣 有 直 接 的 关 系 ,为 此 ,各 国冶 金 工 作 者 非 常 重 视 高 速 连 铸 结 晶器 保 护渣 的研 究 :
研究 表 明 【。高 速 连 铸 保 护 渣 必 须 满 足 如 下 ”
Ab t a t sr c :T e fa u e f ih s e d c n i u u a t g a d r q i me t f u d f r u d p wd ra e h t r so g p e o t o sc si n e u r e h n n e n l o mo o mo l o e r

小方坯连铸自动加保护渣的研究与实现

小方坯连铸自动加保护渣的研究与实现

小方坯连铸自动加保护渣的研究与实现摘要:本文介绍了小方坯连铸自动加保护渣的研究与实现。

通过分析传统的小方坯连铸生产过程中存在的问题,结合先进的防护渣技术,提出了自动加保护渣的改进方案。

通过实验室小模型试验和现场试验,验证了该方案的有效性。

结果表明,自动加保护渣方式可以有效预防连铸过程中的酸洗现象,保证了产品质量稳定性和连铸生产效率。

关键词:小方坯连铸;自动加保护渣;防酸洗1. 引言小方坯是一种重要的钢材产品,广泛使用于矿山、建筑、机械等领域。

小方坯连铸是采用连铸工艺生产小方坯的主要方法。

小方坯连铸的生产流程一般包括:钢液进入铸模→结晶器冷却→坯壳凝固→坯头割断→输送出坯。

在生产中,由于铸造工艺的限制和钢液特性的差异,往往会出现一些问题,如铸态不良、坯头发热、磨损等现象[1]。

其中,防酸洗是小方坯连铸过程中需要解决的一个重要问题。

传统的小方坯连铸生产过程中,防酸洗一般采用向钢液表面浇注一定比例的防护渣。

这种方法能够在一定程度上缓解酸洗现象,但其存在很多问题。

首先,人工浇注防护渣的操作繁琐,容易出现渣量不均匀的问题。

其次,由于钢液温度变化、模具结构设计、铸造过程控制等因素的影响,人工浇注的防护渣不能始终保持在合适的比例。

最后,浇注方法无法对铸坯表面形成一层均匀、牢固的渣层,往往会在输送过程中出现渣皮掉落现象,进一步加剧铸态不良、酸洗现象等问题。

2. 自动加保护渣的原理自动加保护渣是利用连铸过程中钢液的流动特性和氧化还原平衡原理,通过外加气体和渣料等措施,形成一定比例的覆盖在钢液表面的保护层,从而预防酸洗现象的发生。

![image.png](attachment:image.png)如图所示,当钢液从入口流入连铸结晶器时,由于结晶器的冷却作用,在钢液表面形成一层坯壳。

此时,加入的气体从坯壳孔道中进入钢液,同时,渣料从表面熔化后向下流动。

气体和渣料的流动会促使钢液表面的温度、成分、氧化还原动态平衡发生改变。

连铸保护渣粘度特性及机理研究

连铸保护渣粘度特性及机理研究

连铸保护渣粘度特性及机理研究万爱珍朱立光王硕明摘要:论述了连铸保护渣粘度的基本特性,运用熔体结构理论对保护渣粘度各种因素的影响机理进行了分析讨论。

关键词:连铸保护渣粘度Study on Viscosity Property and Mechanism of Mold Powder Wan Aizhen Zhu Liguang Wang Shuoming(Hebei Science & Technology Institute)Abstract:This paper discusses principal property of viscosity of mold powders and analyzes the mechanism of factors' effect on them in view of melt structure principles.Keywords:continuous casting mold powder viscosity1 前言连铸保护渣的粘度,对结晶器内发生的冶金行为包括液渣流入和消耗、润滑、夹杂物吸收等产生重要影响。

所以,为了确保保护渣在浇铸中的良好性能,就必须重视其粘度特性及其机理研究[1][2]。

2 连铸保护渣基本特性2.1 粘度的影响因素粘度决定于熔渣的化学成分和温度。

在一定温度范围内,粘度和温度的关系服从阿累思维乌斯公式:(1)式中A——阿累尼乌斯常数E——粘性流体的活化能R——气体常数T——绝对温度实际应用中,通常以lnη—1/T曲线描述粘度与温度的关系。

曲线包括三部分,高温时以E/R为斜率的线性部分,范围窄的非线性部分,低温时的垂直部分。

线性部分与垂直部分的交点被成为拐点,通常拐点处的温度被称为凝固温度或结晶温度。

就成分而言,SiO2和Al2O3是主要决定因素,此外下列物质对粘度有很大影响:碱金属氧物:Na2O,K2O,Li2O碱土金属氧化物:CaO,BaO氟化物:CaF2,NaF氧化硼:B2O3这些都作为熔剂,使保护渣粘度降低。

高拉速用保护渣

高拉速用保护渣

• ⑵ 良好的润滑性。结晶器中的钢液面波动,容易造成卷 良好的润滑性。结晶器中的钢液面波动, 渣,恶化铸坯表面质量; 恶化铸坯表面质量; • ⑶ 高的物性稳定能力。渣耗量降低,流入结晶器与坯壳 高的物性稳定能力。渣耗量降低, 间的液渣形成的渣膜难于满足结晶器的润滑要求; 间的液渣形成的渣膜难于满足结晶器的润滑要求;同时因 形成的渣膜不均匀,造成传热不良,影响坯壳均匀生长, 形成的渣膜不均匀,造成传热不良,影响坯壳均匀生长, 使铸坯产生裂纹缺陷并易造成漏钢事故; 使铸坯产生裂纹缺陷并易造成漏钢事故; • ⑷ 适宜的析晶能力。以满足某些钢种控制热流的要求 适宜的析晶能力。 (如中碳钢等) 。 如中碳钢等)
攀钢高拉速连铸保护渣 7#渣是攀钢自行研制的高拉速低碳铝镇静钢用保护渣, 7#渣是攀钢自行研制的高拉速低碳铝镇静钢用保护渣,不 渣是攀钢自行研制的高拉速低碳铝镇静钢用保护渣 仅具有良好的熔化特性,而且在一定的高拉速情况下( 仅具有良好的熔化特性,而且在一定的高拉速情况下(1.55~ ~ 1.72m/min)能有效的保证低碳钢铸坯表面质量,铸坯的表面无 )能有效的保证低碳钢铸坯表面质量, 清理率为96.4%,该保护渣能满足攀钢 板坯连铸 板坯连铸stb32z等低碳 清理率为96.4%,该保护渣能满足攀钢2#板坯连铸 96.4% 等低碳 钢的高拉速要求,从液渣厚度和消耗量方面来看,若配合非正 钢的高拉速要求,从液渣厚度和消耗量方面来看,若配合非正 弦波的结晶器振动方式的改造,该渣还具有一定的提速空间。 弦波的结晶器振动方式的改造,该渣还具有一定的提速空间。
4 3 2 1 0 0 2 4 6 8 10 12 MgO加入量,%
MgO对粘度的影响
2.3 保护渣熔化特性研究 常用助熔剂降低熔化温度的次序为: 常用助熔剂降低熔化温度的次序为: NaF> NaCl> NaF>Na2Al3F4>Na2CO3>NaCl>CaF2

板坯连铸结晶器内保护渣模拟方法的研究

板坯连铸结晶器内保护渣模拟方法的研究

连铸结晶器是生产轧制板坯的重要设备,它可以完成大量的连续过程,如熔炼、坯料分级、坯料结晶和后续的熔炼真空枕头等,临时渣模的
条件直接影响着生产轧制板坯的质量,其中渣模方案的设计是非常重
要的一环。

目前,业内主要采取的渣模方案是基于试算法,并且在实
践中没有一种完整、可靠的仿真技术,使得渣模设计缺乏科学依据,
甚至影响了连铸结晶器正常运行,因此渣模优化设计尤为重要。

为了改变试算法设计渣模方案的局面,提高渣模方案的可靠性,模拟
方法在连铸结晶器临时渣模方案的优化设计中起到了关键作用。

首先,根据连铸结晶器实际工况,构建渣模模拟的流体动力学模型,包括坯
料流动和渣模形成过程,以及渣鼓流动规律等。

其次,建立渣模模拟
仿真模型,结合连铸结晶器实际工况,考虑到渣模结构对流体动力学
和坯料分布的影响,反复运行仿真模型求解各类参数,以及搜索降低
板坯缺陷次数的解决方案,最后根据仿真结果确定最优渣模方案。

本文研究了连铸结晶器内保护渣模的拟方法。

上述工作主要可以从三
个方面进行总结:构建实际工况的流体动力学模型,对渣模的形成以
及流动过程进行模拟;建立渣模模拟仿真模型,考虑渣模结构对流体
动力学和坯料分布的影响,进行不断优化;最后根据仿真结果确定最
优渣模方案,提高连铸结晶器板坯质量。

本文研究提出的模拟方法,
可以更准确的捕捉渣模的形成和流动规律,从而保证连铸结晶器的正
常运行,同时降低板材质量缺陷次数,可谓一举两得。

连铸保护渣析晶行为的研究现状及展望

连铸保护渣析晶行为的研究现状及展望
t i o n s l a g S g l a s s l a y e r c r y s t a l l i z a t i o n i n h e a t i n g p r o c e s s i n t o t h e r e s e a r c h o f c r y s t a l l i z a t i o n b e h a v i o r i s p u t f o r wa r d .
mo l d,t h e r mo d y n a mi c a n d k i n e t i c c o n d i t i o n s o f p r o t e c t i v e s l a g c r y s t a l l i z a t i o n,a s we l l a s t h e d o me s t i c a n d f o r e i g n s c h o l a r s r e s e a r c h s t a t u s f o r p r o t e c t i o n s l a g c r y s t a l l i z a t i o n b e h a v i o r a r e i n t r o d u c e d .Th e i mp o r t a n c e o f b r i n g i n g p r o t e c —
1 连铸保护渣析 晶行 为对传热 的影 响机理
1 . 1 保 护渣 的传 热机理
连铸保 护渣 在加入 结 晶器之 后 , 经 高温 钢水 的热作 用 迅 速在 钢液 面上形 成液 渣层 , 液渣 随着结 晶器 的振动 流入 坯 壳 与结 晶器壁 之 间的空 隙 内 , 形成 一 个填 充气 隙 的渣膜 。渣 膜 总厚 度为 1 ~3 m m, 由 于其 处 于一 个 高 梯 度温 度 场 内 , 渣 膜 沿水 平方 向又分 为液 渣膜 和 固渣膜 。液 渣膜 呈玻 璃 结 构 , 原 子排 列呈 近程无 序状 态 。高 温状 态下 , 形 成 玻璃 的硅 酸盐 聚 合体 移动 能力 较强 , 导 热 系 数较 大 , 热 阻 较 小 。受渣 的化 学 成分 和结 晶条件 的影 响 , 固态渣 膜 又分 为玻 璃体 渣 和结 晶体 渣。玻璃体的分子排列无规律 , 不 能形成 晶格, 各向相 同的 平均 自由程很小 , 热 传 导率 小 而 波 的散 射 很 强 , 故在 玻 璃 渣
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

第一章连铸保护渣研究前言保护渣的作用与分类保护渣与连铸工艺相适应保护渣对铸坯质量的影响一、前言连铸技术以其简化生产工序、提高金属收得率、节能降耗、提高铸坯质量和改善劳动条件等优点而得到迅速发展。

连铸自采用浸入式水口加保护渣浇注的工艺以后,它对稳定连铸工艺,扩大连铸品种,提高铸坯质量和产量都是一项极为有效的技术,因此,连铸保护渣技术已成为现代连铸技术的重要组成部分,如何不断提高连铸保护渣的适用性以提高铸坯表面质量满足连铸生产要求,是当前连铸技术发展的一项重要课题。

二、保护渣的作用与分类2.1 保护渣的作用从总体方面讲,保护渣在连铸过程中有两大功能:一是稳定连铸工艺,保证其顺行;二是提高铸坯的表面和皮下质量。

保护渣在结晶器内具有五个方面的作用。

2.1.1 在结晶器内的绝热保温作用保护渣在结晶器内对钢液面的绝热保温作用,主要是靠保护渣粉渣层厚度和粉渣层的物性来实现(粉渣层厚度、容重及含碳量)。

主要防止结晶器内钢液面结壳和弯月面处温度过低,造成铸坯表面和皮下夹杂。

应根据钢种的需要,选择保护渣的保温性能,否则,将造成铸坯表面和皮下大量夹杂。

2.1.2 防止结晶器内钢液的二次氧化保护渣在结晶器内防止钢液二次氧化的作用,主要靠保护渣液渣层来实现。

通常结晶器内液渣层厚度在10~12mm范围内,在液面稳定,水口插入深度合理的情况下,均能起到很好隔绝空气的作用。

2.1.3 吸收钢液中上浮夹杂物保护渣应具有吸收钢液中上浮夹杂物的能力,特别是结晶器内弯月面处的夹杂物,应及时地被保护渣同化。

否则,将会造成铸坯表面和皮下大量夹杂。

目前做到使保护渣具有吸收夹杂物的能力并不难,而难在保护渣吸收大量夹杂物之后,还要保持其良好的性能,以满足连铸工艺的要求,特别是润滑性能和均匀传热性能。

通常夹杂物含量高的钢种,如含铝、钛和稀土元素的钢种,这些元素的氧化物进入渣中,使保护渣的性能有较大的变化,如保护渣的碱度、熔化温度和粘度发生较大的变化。

保护渣加入到这一类钢液面上,进行如下反应:3(SiO2)+4[Al]=3[Si]+2(Al2O3)(SiO2)+[Ti]=[Si]+(TiO2)(SiO2)+2[Re]=[Si]+2[ReO]解决这一类钢种时,常选用高碱性高玻璃化的专用保护渣,收到良好效果。

2.1.4 润滑作用保护渣的润滑性能是保护渣最重要性能之一,特别在高拉速的情况下,更为重要。

这里所说的润滑,是指结晶器内坯壳与结晶器壁之间渣膜的液态润滑。

要改善结晶器内的润滑状况,只有扩大渣膜的液相区和改善液相渣膜的性能来实现。

目前对保护渣润滑性能研究有二个方面,一是研究改善保护渣的性能使其具有良好的润滑性;二是改进结晶器振动形式,来改善其润滑作用。

2.1.5 控制传热的作用控制保护渣在结晶器内的传热,是保护渣最重要功能之一,它对铸机的产量和铸坯表面质量起到十分重要的作用,如果保护渣的传热控制不当会造成铸坯的表面或皮下裂纹。

结晶器与坯壳之间的传热受下列因素的影响:(1)浇注参数,包括浇注速度、钢水过热度、结晶器液面波动状况和结晶器的水流量;(2)固态和液态渣膜的热特性和物理特征,包括渣膜厚度、结晶程度及传热和吸收系数;(3)结晶器壁与渣膜界面的热阻,包括结晶器与坯壳之间的气隙,渣膜的热膨胀系数。

2.2 保护渣的分类从是否发热来看,分为发热渣和绝热保护渣;从外形划分:粉渣、实心颗粒和空心颗粒渣;从基料来看,分为混合型、预溶型和烧结型渣;从是否含有氟来看,分为有氟渣和无氟渣。

三、保护渣应与连铸工艺相适应保护渣选择如与连铸工艺不相适应,不仅造成铸坯表面大量缺陷,精整量大,而且使连铸工艺难以顺行,事故频繁,严重时连铸无法进行。

所以对保护渣的选择应足够重视。

目前我厂连铸保护渣的选择是根据浇注的钢种、铸坯断面进行选择的。

3.1 保护渣的选择按浇注的钢种选择保护渣按浇注的断面选择保护渣按拉坯速度选择保护渣3.1.1 按浇注的钢种选择保护渣a.按钢中碳含量选择保护渣我厂目前主要选择方式是按钢中碳含量进行划分如下:C-0.07~0.15%(低碳);方坯对应渣型:XLZ-F18C-0.16~0.23%(中低碳);方坯对应渣型:XLG-53C-0.25~0.57%(中碳); 方坯对应渣型:XLG-7C-0.58~1.05%(高碳); 方坯对应渣型:XLG-FCb.按钢种特性选择保护渣完全按钢中碳含量选择保护渣,不能满足所有钢种的保护渣,如浇注含铝、钛和稀土的钢种应选用能吸收这些钢种各自夹杂物的保护渣;对于重点品种特殊品种选用特殊保护渣:中低碳含Ti、V、Al系列:选用渣型 XLG-F3A3.1.2 按浇注的断面选择保护渣目前我厂连铸浇注的断面类型较多,方圆坯共计5个规格,浇注工艺差别较大,因此,使用的保护渣有较大的差别,即使浇注相同的钢种,由于断面的不同,其保护渣也有所不同,浇注方坯的渣与圆坯就不能互用;根据这一情况针对不同断面不同钢种选用不同的保护渣:¢125与¢155圆坯渣型:Y-125D(低碳)Y-125G(高碳)¢190与¢215圆坯渣型:Y-190D(低碳)Y-190G(高碳)3.1.3 按拉坯速度选择保护渣保护渣必须与拉坯速度相适应,否则,难以获得高质量铸坯,工艺难以顺行,事故频繁,即使浇注相同钢种和相同断面,由于拉速差别较大,使用的保护渣有很大差异,不同的拉速情况下保护渣性能差别较大。

因为保护渣在结晶器内有一个最佳的液渣流入范围,它是以液渣粘度(η)和浇注速度(Vc)等参数为基础确定的。

根据目前的实际情况,我厂共有各类型保护渣10种,给管理上带来了一定的困难,但事实证明,只要管理得当,将保护渣划分细致对铸坯的表面质量是有极大好的。

3.2 合理使用保护渣连铸保护渣必须与工艺相适应,同时还必须正确使用,二者不可缺一,否则,不仅不能充分发挥保护渣应有的作用,还会使铸坯产生大量表面的皮下缺陷,严重时造成漏钢事故,尤其是对高拉速、热送、无缺陷的铸坯,正确使用保护渣更为重要。

在日常操作中,推作工依据个人习惯,对使用保护渣操作标准不一,有的见“红”加渣,有的“红渣面”操作,也有的一次加渣过多,渣层过厚等等,这些操作都是不正确的。

通过长期的生产实践我们总结出了保护渣加入法基本要求:勤加、均加、少加。

通过贯彻执行后,效果显著。

3.2.1 正确使用保护渣的工艺条件要保证保护渣合理使用,充分发挥它在连铸过程中的作用,获得高质量的铸坯,正确使用保护渣就必须使连铸工艺与其相配合。

否则,难以实现,通常与下列8个工艺因素密切相关:保持结晶器内液面稳定;中间包水口要对中;选择合理的水口尺寸及插入深度;稳定拉坯速度;振动参数应与保护渣相配合;做好保护浇注;a. 保持结晶器内液面稳定结晶器内液面的稳定是保证保护渣在结晶器内均匀熔化和获得均匀液渣层厚度的先决条件,从而使结晶器壁与坯壳之间渣膜均匀,以保证其均匀传热,这样方能获得高质量的铸坯。

结晶器内液面波动大时,不仅铸坯表面和皮下产生大量缺陷,而且可能造成漏钢事故(结渣条等)。

采用液面自动控制是保证结晶器液面稳定最有效措施。

我厂于2006年1月20日以后在2台连铸机上都实现了结晶器液面自动控制,结晶器钢液面波动范围控制在+4mm 以内,铸坯表面质量得到明显提高。

b. 中间包水口要对中水口不对中,必然使结晶器钢液流股产生偏流,引起结晶液面大翻,使铸坯表面和皮下产生大量夹渣和结晶器内坯壳不均匀,严重时可能引起漏钢事故发生。

所以水口对中问题应给予充分注意,否则,难以得到高质量的铸坯。

c. 选择合理的水口尺寸及插入深度选择合理的水口及插入深度是充分发挥保护渣在连铸过程中的作用及获得高质量铸坯又一重要条件之一,如果插入深度不到位,会造成结晶器液面翻卷,液渣层厚度不均匀,使铸坯产生大量缺陷。

根据长期的摸索实践,我厂目前的播入深度控制在90~130mm。

d. 稳定拉坯速度在连铸过程中,应使拉坯速度保持稳定,最好在恒速下进行浇注,这对提高铸坯表面质量是非常有益的。

因为保护渣在结晶器内有一个最佳的液渣流入范围,它是以液渣粘度(η)和浇注速度(Vc)等参数为基础确定的,当参数η.Vc2值为3~7泊*(m/min)2 时出现最佳的液渣流入隙缝内,在这个范围内摩擦力和热流最小。

同时当η.Vc值为1~3.5泊*(m/min)时,液渣流入波动最小,热流和摩擦力的波动在这个区域也最小。

液渣均匀流入结晶器壁与坯壳之间缝隙中,保证了铸坯的良好润滑和均匀传热的作用,因此拉速稳定是获得良好的铸坯质量的得要条件。

e. 振动参数与保护渣相适应在实际生产中,选择振动参数时不仅要考虑钢种和拉速,还应考虑到保护渣的作用。

特别是振幅、频率及负滑脱比等参数,因为这些参数对保护渣的耗量和润滑性能有较大影响。

如果选择不当,使铸坯产生大量缺陷,严重时引起漏钢。

目前我厂的振幅为3~5mm,负滑脱率选择25~40%。

f. 采用保护浇注必须做好保护浇注,如果二次氧化产生大量夹杂物进入渣中,会使保护渣性能变化,造成铸坯大量缺陷,工艺难以顺行,给铸坯带来大量缺陷。

3.2.2 正确使用保护渣a.保护渣在结晶器内应保持一定的厚度,通常控制在30~50㎜范围内,而且要保持有一定厚度的粉渣层,这是为了保证保护渣在结晶器内的均匀熔化,使液渣层保持稳定,同时使保护渣在结晶器内起到绝热保温作用;b. 保护渣应均匀的加到结晶器内液面上,而且每次加渣间隔时间不应过长,作到勤加,每次加入量要少;c. 在正常浇注的情况下,禁止用钢条经常去搅动结晶器液面,这会破坏保护渣在结晶器内正常熔化;d. 采用自动加渣方法。

3.3 保护渣的评价方法目前,评价保护渣的优劣,主要根据它的使用性和使用效果:1)保护渣的理化性能(熔点、粘度、熔化速度、碱度等);2)保护渣的熔化特性(在结晶器内火苗、渣圈、结块、均匀性、保温性等);3)保护渣凝固过程的特性(析晶温度及析晶率);4)保护渣渣膜传热状况(结晶器进出水温差);5)浇注后期(连浇几炉之后)保护渣的稳定状况;6)保护渣润滑和防粘结状况(消耗量和粘结性漏钢率)7)正常情况下铸坯表面和皮下质量的状况。

四、保护渣对铸坯质量的影响连铸保护渣对铸坯表面和皮下的质量有着重要的影响,是保护渣一大功能之一。

在铸机设备及工艺操作正常的情况下,铸坯表面和皮下的质量取决于保护渣的性能。

也可以说,铸坯表面和皮下的各种缺陷几乎都与保护渣密切相关。

如果选择性能合适的保护渣时,可以获得无缺陷铸坯;如果选择不当,则使铸坯表面产生大量缺陷,精整量大,甚至报废,而且可能造成漏钢事故。

对铸坯表面与保护渣相关的主要缺陷:1)对铸坯表面振痕的影响;2)对铸坯表面和皮下纯洁度的影响;3)对铸坯表面纵裂纹的影响;4)对铸坯星状(网状)裂纹的影响;5)对铸坯表面凹坑的影响;6)对结晶器内粘结和粘结漏钢的影响。

相关文档
最新文档
