[实验内容]（１）RCMS配置使用方法（２）锐捷网络设备基本配置[实验步骤]一、RCMS配置使用方法（1）什么是RCMS?RG-RCMS：RACK Control & Management Server，实验室机架控制和管理服务器。
➢统一管理和控制实验台上的多台网络设备➢无需拔插控制台线，便可以实现同时管理和控制多台网络设备。
➢提供“一键清”功能，一键清除实验台上网络设备的配置，方便多次实验➢Web 图形界面，简单方便（2）RCMS工作原理RCMS实验室管理是基于Reverse T elnet的服务，RGNOS提供基于Reverse T elnet的RCMS 实验室管理。
实验室的使用者可以先登录到RCMS上，在RCMS上再反向TELNET到各个网络设备上，这样便可以在PC上多次TELNET的方法，实现同时操作多台网络设备的目的，并且不需要同时对网络设备进行线缆的拔插的目的。
RCMS服务器同时提供一个Web页面来集中控制可使用Reverse T elnet访问的网络设备。
在浏览器的地址栏上，输入RCMS服务器的地址，并且指定访问的端口为8080，则可以访问RCMS在主页上，列出了RCMS上所有的异步线路，及其所连接的网络设备。
如果一个网络设备是可以访问的，则在图标上及名称上出现超链接，点击超链接就可以弹出一个T elnet客户端，通过Reverse T elnet访问相应的设备。
网络设备与互联技术实训报告
网络设备与互联技术实训报告通过本次网络设备与互联技术实训，旨在让学生能够熟练掌握现代网络设备的操作和配置，了解网络互联技术的基本原理和应用，提升学生对网络设备和互联技术的实际操作能力和理论基础。
二、实训内容1. 网络设备操作：学生通过本次实训学习了如何操作路由器、交换机、防火墙等网络设备，包括设备的开关机、连接、配置等基本操作。
2. 网络设备配置：学生学习了如何进行网络设备的基本配置，包括IP地址设置、子网划分、路由配置、VLAN配置等内容。
3. 互联技术应用：学生了解了网络互联技术的基本原理和应用，包括VLAN、访问控制列表、虚拟私人网络等技术的实际应用。
三、实训过程1. 学生分组进行实训：学生分组进行实训，每个小组配备一套完整的网络设备和实验材料，进行实际操作和配置。
2. 实训指导和辅导：老师对学生进行实训指导和辅导，帮助学生解决实际操作中遇到的问题。
3. 实训成果展示：学生通过实训成果展示，向老师和同学们展示他们的实际操作和配置成果。
四、实训意义1. 提升学生实际操作能力：通过本次实训，学生能够熟练操作网络设备，掌握网络设备的基本配置方法和技巧。
2. 加深对互联技术的理解：学生通过实际操作和配置，对网络互联技术的原理和应用有了更深入的理解。
3. 培养团队合作能力：学生在小组实训中，需要相互配合，共同完成任务，培养了团队合作精神。
五、实训心得通过本次实训，我们深刻体会到了网络设备操作和配置的重要性，也了解到了互联技术在现代网络中的广泛应用。
在实训中，我们遇到了很多问题，但通过团队合作和老师的指导，我们成功克服了这些困难，取得了丰富的实际操作经验，也加深了对互联技术的理解。
六、总结通过本次网络设备与互联技术实训，我们不仅熟练掌握了网络设备的操作和配置，也加深了对互联技术的理解，提升了我们的实际操作能力和团队合作能力。
相信这些实训经验将在将来的工作中发挥重要作用，为我们的职业发展奠定了坚实基础。
网络设备配置与管理综合实训指导书1
《网络设备配置与管理》综合实训指导书实训目的通过一周的实训，使学生能够掌握路由器和交换机的基本操作和配置，如路由器系统的备份和升级，静态路由和动态路由的配置，交换机上vlan的划分，vlan间路由的配置以及路由器的访问控制列表和NAT的应用。
实验环境6人一组，每组两台交换机，两台路由器，六台PC机，实验内容实验1 交换机的基本配置要求：1. 从计算机的串口用反转线连接到交换机上的console口，并配置超级终端软件。
2. 熟悉交换机的基本使用（和路由器类似）:3 各种密码的配置4 以太网口的配置3. 显示mac-address-table，静态mac的配置。
4. vlan2和vlan3的创建，按照图中所示，把端口划分在相应的vlan中。
5. 管理接口地址svi的配置：int vlan1ip address 1.1.1.1 255.0.0.0no shut实验 2 跨交换机划分VlanVTP server VTP client1. 用show interface xxx trunk查看各交换机端口上的trunk情况：应该是自动trunk。
2. 手工配置交换机之间链路为trunk:a) Int f0/0b) Switch mode trunk3. 在S1/S2上，配置VTP的名字为myvtp，密码为cisco。
4. 配置S1的vtp模式为server；配置S2的vtp模式为client。
5. 在SW1上创建VLAN2，在SW2上观察VLAN信息有无变化，使用show vtp status命令查看vtp的信息。
6. 在SW2上创建VLAN3，在SW1上观察VLAN信息有无变化，使用show vtp status命令查看vtp的信息。
实验 3 VLAN间的路由（一）路由器的单臂路由根据上图进行物理连接，清除交换机的原有配置并重新启动；在交换机上创建VLAN20，vlan30，并根据图所示把端口划分在相应的VLAN中。
网络设备安装与调试实践指导书
网络设备安装与调试实践指导书1. 引言网络设备安装与调试是建立和维护一个可靠、高性能网络的重要组成部分。
本文档旨在提供一个实践指导书，帮助读者了解网络设备的安装和调试过程，并提供一些实用的技巧和注意事项。
2. 设备选购与准备在开始网络设备的安装与调试之前，我们需要对设备进行合理的选购和准备。
以下是一些需要考虑的因素：2.1 设备功能需求根据网络的需求和规模，选择合适的设备类型和型号。
例如，如果需要一个用于家庭网络的路由器，我们可以选择一款能够满足家庭需求并提供良好性能的产品。
2.2 设备兼容性在选购设备时，请确保设备与现有网络设备兼容。
例如，如果已经有一个以太网交换机，并且需要添加一个新的设备，那么这两个设备应该能够正常工作。
2.3 设备连接要求在选购设备时，请考虑设备的连接要求。
例如，如果选择了一个需要使用光纤进行连接的设备，那么我们需要相应的光纤设备和配件。
3. 设备安装在购买了合适的设备之后，我们需要正确地安装它们以确保网络的正常运行。
以下是一些常见的设备安装步骤：3.1 设备位置选择选择设备安装的位置是非常重要的。
请确保设备安装在通风良好、干燥无尘的地方，并远离电磁干扰源。
3.2 设备电源连接将设备正确地连接到电源，并确保电源的稳定性。
在连接电源之前，请确保设备的开关处于关闭位置。
3.3 设备连接配置根据设备的类型和功能，正确地连接设备。
例如，将路由器连接到调制解调器或交换机，将计算机连接到交换机等。
3.4 设备固定安装如果设备需要固定安装，例如安装在机架或墙壁上，请确保安装牢固可靠，并遵循设备安装指南中的相关步骤。
4. 设备调试设备安装完成后，我们需要进行设备的调试以确保其正常工作。
以下是一些常见的设备调试方法和注意事项：4.1 网络连接测试使用合适的工具或命令，测试设备之间的网络连接。
例如，可以使用ping命令测试两台计算机之间的连通性。
4.2 网络速度测试使用网络性能测试工具，测试网络的速度和性能。
网络互联设备-实训报告
《网络互联设备》实训报告一、实训人员二、实训仪器及设备锐捷RG-R1700路由器一台锐捷RG-S2126交换机一台计算机3台网线若干，配置线1条，广域网线（V35线）1条，排插一个，电源线2条三、实训步骤1. 实训1-交换机的基本配置实训目标：完成交换机的基本配置：交换机的连接，交换机的IP地址的设置，管理密码的设置，了解交换机的工作原理，能够对交换机的端口/MAC地址表进行设置、管理和查看，并能够对交换机进行TELNET的登陆。
实训操作：1.为交换机配置名称wl1312，特权密码12345，IP:172.168.1.2512.设置mac表老化时间400s3.设置交换机TELNET登陆，密码123454.测试2. 实训2-交换机VLAN、TRUNK的配置和测试实训目标：在交换上划分vlan，为不同vlan设置IP,将端口加入vlan，设置单臂路由器实现不同vlan间的通信实训操作：1.设置3个vlan，vlan 10，vlan 20，vlan 30，并为各个vlan设置IP2.将端口f0/2加入vlan10。
将f0/3，f0/4加入vlan 203.测试相同vlan间可以相互ping不同vlan间不能通信3.设置单臂路由器，将端口f0/6设置为串口，并加入不同vlan5.测试设置路由器后实现不同vlan间的通信3. 实训3-路由器的基本配置实训目标：路由器的基本配置：设置路由器的主机名，telnet登陆时的密码，进入特权层的密码的配置，设置路由器各端口的IP地址，路由器各端口配置的查看，当前运行配置的查看，并能够通过telnet进行登陆。
以及维护管理工具TFTP的使用实训操作：1.配置路由器的主机名，telnet登陆配置和telnet登陆密码，特权层的密码2.配置路由器各端口的IP查看f1/0端口的配置查看当前运行配置telnet登陆测试3.搭建TFTP服务器，并使用它保存当前的配置4. 实训4-路由的配置和广域网协议的配置实训目标：熟悉路由器的基本配置，及各种广域网协议的的配置实训操作：1.设置静态路由、默认路由，实现两个网络的通信DTE设置局域网口IP，广域网口IPDTE设置静态路由DCE设置局域网IP，广域网口IP，设置时钟DCE设置静态路由为计算机设置IP，可以相互ping通对方网络的主机2.配置动态路由RIP，配置HDLC，查看路由DCE端设置和shut ip routeDTE端设置和shut ip routePing测试3.配置动态路由OSPF，配置HDLC，查看路由DTE端设置和查看DCE端设置和查看Ping测试4.配置动态路由RIP，配置PPP协议，进行chap验证DTE端设置和查看DCE端设置和查看Ping测试5.配置动态路由RIP，配置FR协议DTE端设置和查看DCE端设置和查看Ping测试6.配置telnet，实现全网能够远程登录telnet登陆测试5. 实训5-路由器NAT的配置实训目标：实现内网用户能够访问internet，实现内网web发布和ftp服务，配置dhcp，能够为内网自动分配ip地址参数实现外网能访问内网web服务和FTP服务实训操作：DTE端（内网）设置设置局域网IP，广域网口IP，设置nat和封装hdlc设置rip路由，设nat地址池内网使用wamp架设web服务器，使用简易ftp服务器，此处省略截图DCE端（外网）设置设置局域网IP，设置广域网口IP，设置时钟设置RIP路由外网访问内网web服务器外网访问ftp服务器6.实训6-路由器访问控制列表的配置实训目标：通过在路由器上建立访问控制列表，实现对内部网络访问的控制实训操作：1.交换机vlan设置和路由器设置以实验5为基础，网络能ping通，此处省略解图2.在内外路由器上设置访问控制列表，禁止IP为172.18.50.3主机访问内部网络3.设置主机IP为172.18.50.3后做测试，发现已经无法访问内网主机4.设置主机IP为其他IP后做测试，后又能访问5.在外网路由器上配置扩展ACL不允许PC1所在网段访问PC2网段的telnet和web服务6.测试在设置规则前能ping通内网主机能访问web，也能telnet设置扩展规则后能ping通内网主机但是无法访问web，也无法telnet四、实训总结此次试训我们主要以交换机和路由器的操作为主，在试训中涉及到了交换机和路由器的基本配置命令，交换机的vlan划分，路由器的rip，ospf 协议，访问控制列表的设置等知识。
网络互联实验指导书.docx

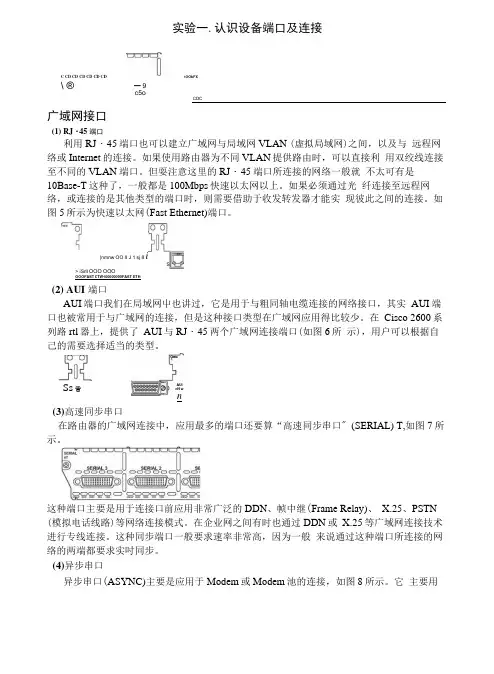

实验一.认识设备端口及连接CDC广域网接口(1) RJ・45 端口利用RJ・45端口也可以建立广域网与局域网VLAN (虚拟局域网)之间，以及与远程网络或Internet的连接。

如果使用路由器为不同VLAN提供路由时，可以直接利用双绞线连接至不同的VLAN端口。
但耍注意这里的RJ・45端口所连接的网络一般就不太可有是10Base-T这种了，一般都是100Mbps快速以太网以上。
如果必须通过光纤连接至远程网络，或连接的是其他类型的端口时，则需要借助于收发转发器才能实现彼此之间的连接。
如图5所示为快速以太网(Fast Ethernet)端口。
|nmnw OO II J 1 sj 8 iS> iSrll OOO OOOOOOFAST £TW100000000FAST ETH(2) AUI 端口AUI端口我们在局域网屮也讲过，它是用于与粗同轴电缆连接的网络接口，其实AUI端口也被常用于与广域网的连接，但是这种接口类型在广域网应用得比较少。
在Cisco 2600系列路rtl器上，提供了AUI与RJ・45两个广域网连接端口(如图6所示)，用户可以根据自己的需要选择适当的类型。
(3)高速同步串口在路由器的广域网连接中，应用最多的端口还要算“高速同步串口" (SERIAL) T,如图7所示。
这种端口主要是用于连接口前应用非常广泛的DDN、帧中继(Frame Relay)、X.25、PSTN (模拟电话线路)等网络连接模式。
在企业网之间有时也通过DDN或X.25等广域网连接技术进行专线连接。
这种同步端口一般要求速率非常高，因为一般来说通过这种端口所连接的网络的两端都要求实吋同步。
(4)异步串口异步串口(ASYNC)主要是应用于Modem或Modem池的连接，如图8所示。
它主要用C CD CD CD CD CD CD\ ®— 9c5otOObFXSs舌OwoAUIeN wn丁实现远程计算机通过公用屯话网拨入网络。
