“贝壳多孔羟基磷灰石基骨修复材料的研发”取得重大进展
羟基磷灰石 在骨修复 中的应用
羟基磷灰石在骨修复中的应用下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!羟基磷灰石：骨修复的明星材料随着生物医学材料科学的飞速发展，羟基磷灰石（Hydroxyapatite, HA）已经成为了骨修复领域的重要材料。
羟基磷灰石生物复合材料的研究进展
万方数据・７０・材料导报：综述篇２０１０年８月（上）第２４卷第８期未分化间充质细胞和骨母细胞分化为成骨细胞和软骨细胞，从而诱导骨和软骨的形成Ｋ］。
但由于ＢＭＰ在体内扩散快，易被蛋白酶分解，无支架和填充作用，目前多使用载体与其结合，形成ＢＭＰ缓释系统。
目前，具有骨传导作用的多孔型羟基磷灰石材料与具有诱导异位成骨作用的ＢＭＰ复合制成的ＨＡ—ＢＭＰ已进行动物实验。
Ｍａｇｉｎ等¨。
研究ｒｈＢＭＰ７（成骨蛋白１）复合羟基磷灰石后发现，羟基磷灰石复合ｒｈＢＭＰ７可诱导更多的骨形成。
ＫｕｂｏｋｉＬ７３证实多孔状羟基磷灰石中０．３５ｍｍ孔径可直接诱导骨形成。
但羟基磷灰石不易完全降解，影响进一步吸收。
Ｔａｏ等№ｏ对一种新型ＨＡ—ＢＭＰ复合人工听小骨的临床应用效果进行评价，结果显示，新型ＨｍＢＭＰ复合人工听小骨具有良好的生物相容性和优异的传音性能，术后成功率为９２．３％，随访均未见听骨脱出。
充分表明ＨＡ—ＢＭＰ复合材料明显优于自体组织，临床应用效果稳定，具有广阔的应用前景。
图１羟基磷灰石的晶体结构及（０００１）面的投影［２１Ｆｉｇ．１Ｃｒｙｓｔａｌｓｔｒｕｃｔｕｒｅｏｆａｐａｔｉｔｅａｎｄｐｒｏｊｅｃｔｉｏｎｏｎｔｏｔｈｅ（０００１）ｐｌａｎｅ［２］蚕丝蛋白（丝素）及其纤维由于具有优异的力学特性、生物相容性、生物可降解性以及本质是蛋白质的结构特点，在生物医学领域表现出极大的应用潜力，是近年来医学组织工程感兴趣的一类特殊的生物材料。
卢神州等［９］以羟基磷灰石／丝素蛋白复合凝胶为基体，以蚕丝短纤维和ＮａＣＩ颗粒作为增强材料和致孔剂，制备羟基磷灰石／丝素蛋白多孔复合材料，结果表明，材料中含有少量蚕丝短纤维对材料抗弯强度和断裂能力的提高有显著效果。
２．１．２多元体系的复合骨修复是一个极其复杂有序的过程。
近年的研究表明，生长因子在骨愈合过程中起重要作用。
骨形态发生蛋白（ＢＭＰ）是骨生长的启动因子，对骨愈合有明显促进作用。
羟基磷灰石生物材料的研究现状_制备及发展前景_于方丽
羟基磷灰石生物材料的研究现状、制备及发展前景于方丽1 周永强2 张卫珂3 马景云1(1陕西科技大学材料科学与工程学院 咸阳 712081) (2温州大学制笔重点实验室 325035) (3山东大学材料液态结构及其遗传性教育部重点实验室 济南 250061)摘 要 羟基磷灰石具有良好的生物相容性和生物活性,是较好的生物陶瓷材料。
笔者论述了羟基磷灰石生物陶瓷材料的研究现状,同时对羟基磷灰石及其复合生物陶瓷材料的各种制备方法进行了概述,重点研究综合性能优越的羟基磷灰石生物陶瓷材料的制备及发展前景。
关键词 羟基磷灰石 生物陶瓷材料 研究现状 制备 发展前景The Present and Prospect of Research on Hydroxyapatite Bioceramic MaterialsYu Fangli1,Zhou Yongqiang2,Zhang Weike3,Ma Jingyun1(1Shaanxi University of Science and Technology,Xianyang,712081)(2Wen zhou University Main Laborotary,325035)(3Collegeofmaterial Science&Engineering,Shandong University,Jinan,250061)Abstract:Hydroxyapatite has excellent biocompatibility and tissue bioactivity and is hydroxyapatite bioceramic materials.This paper su m marizes the study situati on and the various preparation methods of hydroxyapati te bioceramic materials.The keys are enhancement and preparation and develop ment prospect of the synthesization of the composite bioceramic materials.Key words:Hydroxyapatite;Bioceramic materials;Research situation;Preparation;Develop ment prospect前言20世纪,生物材料学领域取得了飞速发展,无机生物医用材料的研究及其应用十分活跃,其中备受关注的是羟基磷灰石(hydroxyapatite,简称HA或HAP)活性陶瓷材料的研究和临床应用。

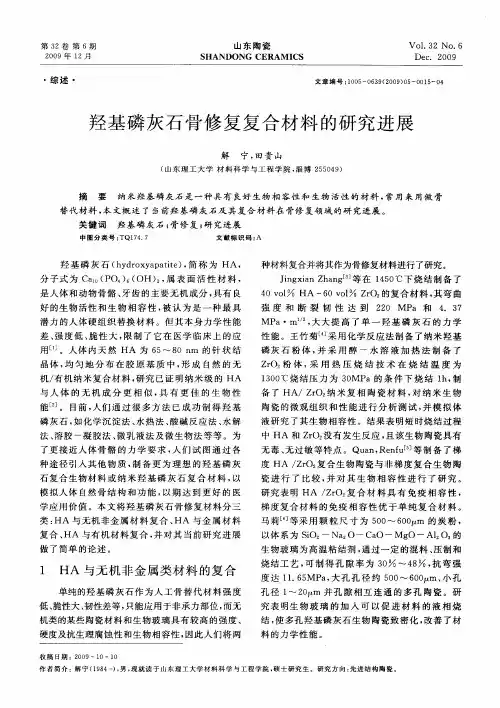

羟基磷灰石骨修复复合材料的研究进展
（ 山东 理工 大 学 材 料 科 学 与 工 程 学 院 ， 淄博 ２ ５ ４ ） ５ ０ ９
摘
要 纳 米羟基 磷灰 石是 一种 具 有 良好 生物相 容 性 和 生物 活 性 的材 料 ， 用 来 用做 骨 常
替代 材料 ， 文概 述 了当前 羟基磷 灰 石及 其复 合材 料在 骨修 复领 域的研 究进展 。 本 关键 词 羟基 磷灰 石 ； 骨修 复 ； 究进展 研
料 的力学性 能 。
硬度及抗生理腐 蚀性 和生物 相容性 ， 因此人 们将 两
收 稿 日期 ： ０ ９—１ ２０ Ｏ一１ Ｏ
作 者 简 介 ： 宁 （ ９ ４一 ， ， 就 读 于 山 东 理工 大学 材 料 科 学 与工 程 学 院 ， 士 研 究 生 。研 究 方 向 ： 进结 构 陶瓷 。 解 １８ ） 男 现 硕 先
晶体 ， 匀 地 分 布 在 胶 原 基 质 中 ， 成 自然 的无 均 形
机／ 机纳 米复 合材料 ， 究 已证 明 纳米 级 的 ＨＡ 有 研
Ｚ Ｏ 粉 体 ， 用 热 压 烧 结 技 术 在 烧 结 温 度 为 ｒ 采
１ ０ ℃烧 结压 力 为 ３ ＭＰ ３０ ０ ａ的 条 件 下 烧 结 １ ， ｈ 制
度达 １． ５ ａ 大孔 孔 径 约 ５０ ６０ ｍ、 孔 １ ６ ＭＰ ， ０ ～ ０／ 小 ￣
孔 径 １ ０Ｌ 并 孔 隙 相互 连通 的多 孑 陶 瓷 。研 ～２ ｔ ｍ Ｌ 究 表 明生 物 玻 璃 的加 入 可 以 促 进 材 料 的液 相 烧
结 ， 多孔 羟基磷 灰石 生物 陶瓷 致密 化 ， 善 了材 使 改
第 ３ ２卷 第 ６期 ２０ ０ ９年 １ ２月
山 东 陶 瓷
人工骨修复材料 羟基磷灰石 磷酸三钙 骨形态蛋白
人工骨修复材料羟基磷灰石磷酸三钙骨形态蛋白文章标题：人工骨修复材料：探索羟基磷灰石、磷酸三钙和骨形态蛋白的应用与发展导言在医学领域，人工骨修复材料一直是备受关注的研究热点。
随着医学技术的不断进步和人们对健康的关注日益增强，对人工骨修复材料的需求也越来越大。
而羟基磷灰石、磷酸三钙和骨形态蛋白等材料因其优异的生物相容性和生物活性，成为当前研究和应用的热点之一。
本文将从深度和广度的角度，对这些人工骨修复材料进行全面探讨，并深入剖析其应用与发展。
一、羟基磷灰石的应用与发展1. 什么是羟基磷灰石羟基磷灰石是一种生物陶瓷材料，具有类似骨骼的化学成分和结构。
它在人工骨修复中起到了至关重要的作用。
2. 羟基磷灰石的优势羟基磷灰石具有优异的生物相容性和生物活性，能够促进骨细胞的生长和再生，有利于骨组织的修复和再生。
3. 羟基磷灰石的应用领域目前，羟基磷灰石已被广泛应用于骨科手术、牙科修复等领域，取得了显著的临床效果。
4. 羟基磷灰石的未来发展未来，随着生物技术和材料科学的不断进步，羟基磷灰石在人工骨修复领域的应用前景将更加广阔。
二、磷酸三钙的应用与发展1. 什么是磷酸三钙磷酸三钙是一种无机生物材料，能够与人体骨组织完美结合，成为人工骨修复材料的热门选择之一。
2. 磷酸三钙的优势磷酸三钙具有良好的生物相容性和降解性，对人体无害，同时还能刺激骨细胞的增生和成骨。
3. 磷酸三钙的应用领域磷酸三钙广泛应用于骨科、关节修复等领域，为临床治疗提供了有效的辅助。
4. 磷酸三钙的未来发展随着磷酸三钙材料制备技术的不断提升，其在人工骨修复领域的应用前景将更加广阔。
三、骨形态蛋白的应用与发展1. 什么是骨形态蛋白骨形态蛋白是一类能够诱导骨组织生长与修复的生物活性因子，对于人工骨修复具有重要的意义。
2. 骨形态蛋白的作用与机制骨形态蛋白能够促进间充质细胞向成骨细胞分化，从而促进骨生成和修复。
3. 骨形态蛋白的应用领域骨形态蛋白经过临床验证，已成功应用于髋关节、脊柱融合、骨折愈合等方面，取得了良好的疗效。
羟基磷灰石复合生物材料的研究进展
表明： 少量 ＣＯ—Ｐ 的加入增加了 Ｈ ａ ２ Ａ的弯曲强 度， 最大强度为 ｌ１ Ｐ（ ． ｗ％）而等量 № Ｏ— ４ ａ２５ ｔ ． Ｍ
１ 羟基磷灰石复合材料 的种 类
为了改善羟基磷灰石陶瓷的力学性 能， 金属、
① 收 稿 日期 ：０ 一１ —１ ２岱 １ ９
维普资讯
第１ 期
李星逸 ， ： 等 羟基磷灰石复合生物材料的研 究进展
７
性玻璃也有脆性大的弱点 ， 复合后力学强度仍然较
低， 只能用于一些承载较小或不承载部位 ， 增强增
材料有望成为理想的骨修复材料 ． 与其他骨替代材
料相 比， Ａ一胶原复合物的生物相容性是很理想 Ｈ
密度和力学性能 ， 发现这类 材料的断裂韧性为 １３ ．
１７Ｍ ａｍ 同时强度也有所提高 ． ． Ｐ ． ， 然而生物活 性玻璃的加入通常会促进 Ｈ Ａ的分解并形成 Ｔ Ｐ Ｃ．
一
文献 ［１ ３采用有机泡沫浸渍 法将 ＣＯ ２ ５ ａ —Ｐ０ 基生物
同机械性能的材料以适应不同种植体的需要 ， 这也 是复合材料的一大优点 ． 复合生物材料的研究 为获 得结构和性质类似于人体组织 的生物材料开拓了 条广阔的途径 ． 生物复合材料 已成为生物材料开
换中的应用 ． 为了改善 Ｈ Ａ的脆性 ， 各种 Ｈ Ａ生物复 合材料引起了人们的极大关注 ． 复合材料不仅兼具 组分材料 的性质 ， 而且可以得到组分材料不具备的 新的特性 ． 通过控制材料成分及烧结工艺可得到不
生物玻璃具有 良好的生物活性和生物相容性 ， Ｈ ｎｋ ｝ ｅｒ ￣等将少量生物活性玻璃加入 Ｈ ｉ２ Ａ以提高致
发和研究中最为活跃的领域 ． 为了提高 Ｈ Ａ生物复
羟基磷灰石在生物医用材料中的研究进展
《生物医用材料》期末论文学院：材料与化工学院专业：材料科学与工程学生姓名：学号：任课教师：唐敏2010年6月20日羟基磷灰石在生物医用材料中的研究进展材料与化工学院07材料科学与工程卢仁喜摘要:羟基磷灰右是一种优质的医用生物材料，在生物医用材料和医学研究领域有着广泛的应用和研究。
本文在综合了一些文献的基础上，对羟基磷灰石在生物医用材料的研究上做了总结和概括，并且提出了一些自己的看法。
关键字：羟基磷灰石生物医用材料进展1.引言生物材料(biomaterials)是对生物体进行治疗和置换损坏的组织、器官或增进其功能的材料。
随着材料科学、生命科学与生物技术的发展，越来越多的生物材料得到广泛应用，人们开始在分子水平上去认识材料和机体问的相互作用，力求使无生命的材料通过参与生命组织的活动，成为有生命组织的一部分。
其中金属材料、生物陶瓷材料、高分子材料、聚合物及其复合材料是应用最广泛的生物材料。
近年来，常用的骨骼替代品是金属、塑料以及陶瓷等，其中以钛和钛合金为主。
但是由于它们的惰性，它们不能很好的与生物体本身产生相容性，作为硬组织植入材料，它们与骨之间只是一种机械嵌连的骨整合，而非化学骨性结合，致使植入后与骨组织之间结合较差，常引起植入失效。
同时金属的耐磨性和耐腐蚀性较差，腐蚀产牛的离子会对人体组织产生不良影响。
羟基磷灰石(Hydroxyapatite，HA)生物陶瓷材料具有优良的生物活性和生物相容性，被认为是一种最具潜力的人体硬组织替换材料。
但是HA的力学性能较差，抗弯强度和断裂韧性指标均低于人体致密骨，限制了它们单独在人体负重部位的使用。
但是由于它本身的特点，以及自然界再也找不出与它具有类似生物相容性的陶瓷材料，同时他又可以同多种材料进行复合来改变它在某一方面的劣势。
所以，近年来羟基磷灰石及其复合物的研究受到广泛关注。
2.羟基磷灰石及特点羟基磷灰石(Hydroxyapatite，HA)是一种微溶于水的弱碱性磷酸钙盐，它是脊椎动物骨和齿的主要无机成分，在人骨中约占72％，齿骨中则高达97％，其生物相容性及活性良好，对人体无毒副作用，可增强骨愈合作用，能与自然骨产生化学结合，被认为是最有前途的人工齿及人工骨的替代材料。
羟基磷灰石发展综述
羟基磷灰石发展综述羟基磷灰石（Hydroxyapatite，简称HAp）是一种重要的生物陶瓷材料，具有优良的生物相容性和生物活性，在骨组织修复和生物医学应用中有着广泛的应用前景。
本文将对羟基磷灰石的发展历程进行综述，并分析其在骨组织修复和生物医学领域的应用。
羟基磷灰石的发展历程可以追溯到20世纪60年代，当时坠入骨科医生和材料科学家开始研究人工骨的材料。
最初的人工骨材料采用的是金属材料，如不锈钢和钛合金，但这些材料与骨组织的生物相容性差，容易引起排异反应和慢性炎症。
因此，研究者开始寻找更好的人工骨材料。
1969年，美国的研究者发现，羟基磷灰石与骨组织有相似的成分和结构，并具有生物活性。
这一发现引起了广泛关注，成为人工骨材料研究的重要突破。
随后的几十年中，羟基磷灰石的研究得到了长足的发展。
羟基磷灰石的制备方法主要包括溶液法和固相法。
溶液法是将适当的无机盐（如磷酸二氢铵和碳酸钙）溶解在水溶液中，再经过逐渐调节pH值和温度，形成羟基磷灰石晶体。
固相法是将适当的无机盐在高温下烧结，形成羟基磷灰石陶瓷。
此外，还有一些改进的方法，如电化学沉积法和喷雾干燥法等。
羟基磷灰石的应用主要集中在骨组织修复和生物医学领域。
在骨组织修复领域，羟基磷灰石可以用于填充骨缺损、修补骨折和骨裂等。
由于羟基磷灰石具有生物相容性和生物活性，可以与周围骨组织相结合，促进新骨的生长和组织修复。
同时，羟基磷灰石还可以作为骨修复材料的载体，用于输送药物和生长因子，促进骨组织的再生和修复。
在生物医学领域，羟基磷灰石也有广泛的应用。
羟基磷灰石可以用于制备人工关节、人工牙齿和人工骨骼等医疗器械。
此外，羟基磷灰石还可以用于生物陶瓷涂层、药物缓释系统和组织工程支架等。
这些应用进一步扩展了羟基磷灰石的应用领域。
尽管羟基磷灰石在骨组织修复和生物医学领域取得了重要的进展，但仍然存在一些挑战和问题。
首先，羟基磷灰石的生物降解速度较慢，不利于骨组织的再生和修复。
羟基磷灰石多孔材料的研究概况
羟基磷灰石多孔材料的研究概况摘要关键词：羟基磷灰石多孔支架骨组织工程生物材料是指可对机体组织进行诊断、修复、治疗，替代与再生损坏的组织、器官或增进其功能的材料。
随着全球老龄化趋势的发展和骨创伤事故的频繁发生对人造齿、人造骨的需求越来越大。
多孔支架材料应用于骨修复和骨植入成为骨组织工程学研究的重点[1]。
骨组织用多孔支架的选材关键是材料是否具有良好生物相容性和适合微观孔结构比[2]，羟基磷灰石具有良好的生物相容性、骨传导性等，是修复和替换活性硬组织的关键材料[3]。
1 羟基磷灰石简介1.1羟基磷灰石理化性质羟基磷灰石（HA）是磷酸钙盐的一种，它的化学式Ca10(PO4)6(OH)2。
其属于六方晶系，密度为3.16g/cm3，它是一种含有羟基的钙磷盐，Ca/P比为1.67。
微溶于水，呈弱碱性，易溶于酸，难溶于碱。
羟基磷灰石是脊椎动物体内骨骼、牙齿等硬组织的主要无机成分。
相关资料表明：羟基磷灰石是人体骨的矿物相，而胶原纤维是骨的主要有机相，成熟骨主要由羟基磷灰石晶体紧密嵌入胶原基体中构成。
并且其具有良好的生物活性和骨传导性。
因此，羟基磷灰石（HA）是目前人体硬骨组织的最佳选择。
1.2纳米羟基磷灰石的制备纳米羟基磷灰石粉体的制备方法很多，大致可以分为干法合成和湿法合成两大类。
干法合成主要为机械化学法、高温固相合成法、微波固相合成法等，湿法合成包括沉淀法、水热法、溶胶—凝胶法、超声波合成法及微乳液法等。
1.3 多孔羟基磷灰石的性质孔的结构包括孔隙率、孔径的大小、孔连通程度以及支架的比表面积。
多孔羟基磷灰石材料的制备方法有添加造孔剂法、机泡沫浸渍法、气体发泡法和模压成型法等[4、5]。
研究表明，多孔羟基磷灰石中含有适当尺寸孔隙并占有一定体积分数，对材料与组织相互作用有重要作用。
一般认为孔径在100µm以上能使骨细胞在孔洞内游移；200µm以上具有较优的成骨效应。
多孔羟基磷灰石植入后能短时间内与软骨组织紧密结合并无外体反应，且多孔结构能为纤维细胞和骨细胞的生长提供通道及空间，增大组织液与HA接触表面积从而加快反应进行，相互连通的孔隙有利于组织液的微循环并为HA深部的新生骨提供营养，使界面的软硬组织长入空隙，形成纤维组织和新生成骨组织交叉结合状态[6]。
厦大用贝壳研制出新型骨修复材料
磷 酸 镤 锂 垂 撅 薰剃用光锈菌次戚功 莛 蓉 巍 威 中 诚 获得 铀 鲭氯合戚鞠
媒 体报 道 ， 近 日作 为 高 品 质 蓄 电池 重 Ｅ 材 料一 一 纳米 磷 酸 铁 锂 日前 在 成 都 极 听区 顺 利 完 成 中 试 ， 并 形 成 年 产６ ０ ０ 吨 能力 。 项 目采 用 的 先 进 工 艺 克 服 了 传 统 方 法 聱 铁 锂 成 本 高 、 污 染 大 、 量 产 小 、 质 酸 芭 差 等 不 足 。据 了 解 ， 由 纳 米 磷 酸 铁 性 锂 作 为 正 极 生 产 的 高 品 质 蓄 电池 ， 容量充足 、 性能稳定 ， 可 实 现 无 记 忆 的 浅 充 浅 发 。 在 锂 动 力 电 池 产 业 作 为 正 极 材 料 的 磷 酸 铁 锂 占锂 动 力 电 ￣３ ％ — （ ０ ａ 七。 本刊通讯员 杨志先 ）
科 玟 循 思
Ｓｃ ｅ ｅ ａ ｃｈ ｎｃ ｎｄ Ｔｅ ｎｏｌ ｙ Ｉ ｏｒ ａ ｉ １ ｉ ｏｇ ｎｆ ｍ ｔ Ｏ１
国国 嗣固 田∞鹦 团 倔圈圈
君有 关 媒 体 报 道 ，福 建 省石 狮 市２ ０ 年 ０９ 重 大 项 目一 一 竹 纤 维 鞋 用 功 能 抗 菌 除 臭 复 合 材 料 研 究 取 得 实 质 性 突 破 ， 预 计 研 发 成 果 不 久 后 将 问世 ，该 材 料 将 具 备 蓄 热 调 温 功 能 。 这 将 “ 薄 高 密 面 料 ” 、 “改 性 纤 维 面 料 ” 超 “ 炭 纤 维 面 料 ”等 植 物 面 料 研 发 并 投 竹 来的 又 一重 大 成 果 。 唇悉 ， 蓄 热 调 温 功 能 的 智 能 纺 织 品 含 有 料 ， 能 根 据 外 界 环 境 温 度 调 节 衣 服 内 当 外 界 环 境 温 度 降 低 时 ， 相 变 材 料 放 垦， 从 液 态 变 为 固 态 ， 从 而 减 少 了 人 体 放 出 的热 量 ， 以保 持人 体 正 常 体 温 ， 本提 供 舒适 的 “ 内微 气 候 ”环 境 ， 使 衣 冶终 处 于舒 适 的状 态 。 （ 峰） 李 据 媒 体 近 日报 道 ， 厦 门大 学 的研 究 人 员 以废 弃 贝壳 为 原 材 料 研 发 出的 一种 新 型 骨 修 复 材 料 一 一 贝 壳 多 孔 羟 基 磷 灰 石 基 （ 壳 贝 ＨＰ Ａ ），进 入 产 品 中试 阶 段 。 据 介 绍 ， 该 项 目是 福 建 省 海 洋 与 渔 业 厅 重 点 项 目， 既 可 应 用 于 骨 科 、 整 形 外 科 、 五 官 科 手 术 ， 也 可 作 为 载 体 材 料 用 于 组 织 工 程 和 控 缓 释 药 物 制 剂 。 该 骨 修 材 料 主 要 技 术 指 标 已达 到 国 际 同类 产 品标 准 ，填 补 了国 内在 骨 修 复领 域 的～ 项 空 白 。 福 建 省 海 洋 与 渔 业 厅 有 关 专 家 表 示 ，我 国骨 修 材 料 产 品每 年 市场 销 售 量 达４ 亿 元 ， ２ 对 贝 壳Ｈ Ｐ Ａ 的市 场 需 求 量 每 年 可 达２ 吨 ， 而 １ 福 建 废 弃 牡 蛎 与 鲍 鱼 壳 年 产 量 约 为５ 万 吨 。 ０ 未 来 贝 壳Ｈ Ｐ 入 规 模 生 产 后 ，将 带 来 巨大 Ａ投 的 经 济效 益 。 （ 强） 谭
羟基磷灰石在骨组织工程中的应用研究
羟基磷灰石在骨组织工程中的应用研究引言随着人们对健康的关注日益提高，骨组织工程逐渐成为医学领域的热点研究方向。
骨组织工程是一种通过生物材料的应用促进骨组织再生和修复的技术。
在众多的生物材料中，羟基磷灰石因其良好的生物相容性、生物活性和生物可降解性而备受关注。
本文将从羟基磷灰石的特性、制备方法以及在骨组织工程中的应用等方面进行阐述。
一、羟基磷灰石的特性羟基磷灰石是一种生物陶瓷材料，其化学成分类似于骨细胞中的无机物质。
为钙磷酸盐类化合物，其晶体结构为透明正交晶系。
羟基磷灰石具有一定的生物相容性，可以被人体吸收和代谢，因此在医学领域具有较高的应用价值。
二、羟基磷灰石的制备方法羟基磷灰石的制备方法主要有以下几种：1. 燃烧法：将磷酸钙和氢氧化钙混合后在高温下燃烧获得羟基磷灰石。
2. 水热法：将磷酸钙和氢氧化钙混合后在高温高压下反应生成羟基磷灰石。
3. 溶胶凝胶法：将钙源和磷源在水溶液中反应生成溶胶，然后通过凝胶化处理生成羟基磷灰石。
以上三种方法均可以制备高纯度且具有一定生物活性的羟基磷灰石。
三、羟基磷灰石在骨组织工程中的应用由于其良好的生物相容性和生物活性，羟基磷灰石在骨组织工程中得到了广泛应用。
其主要应用包括以下几个方面：1. 骨修复：在骨折、骨缺损等骨损伤修复过程中，羟基磷灰石可以作为填充材料用于填补骨缺损处，促进骨组织再生和修复。
2. 人工骨：由于其化学成分类似于骨细胞中的无机物质，羟基磷灰石可以用于制备人工骨。
人工骨可以在手术中替代或修复受损骨骼，避免采集患者的自体骨组织。
3. 药物缓释：羟基磷灰石可以作为药物载体，将药物通过吸附、包埋等方式嵌入羟基磷灰石中，用于药物缓释。
4. 医学修复材料：羟基磷灰石可以制备出多孔性结构，与骨组织的微结构相似，可以作为医学修复材料用于促进骨组织再生和修复。
结论羟基磷灰石作为一种生物陶瓷材料，在骨组织工程中应用广泛。
其生物相容性、生物活性和生物可降解性等特性，使得它成为理想的骨修复和人工骨材料。
羟基磷灰石复合材料与骨组织工程研究进展
2019,31(2)MODERN PLASTICS PROCESSING AND APPLICATIONS 观X更科加坯用20194综述理基曉材叭艮组织工程研究进展刘晓南I张道海?宀何敏彳秦舒浩彭红英I（1•贵州医科大学附属白云医院，贵州贵阳，550014；2.国家复合改性聚合物材料工程技术研究中心，贵州贵阳,550014；3.贵州大学材料与冶金学院，贵州贵阳,550002）摘要：轻基磷灰石（HA）是一种仿生无机生物材料，是骨骼的主要无机物组分，具有骨细胞诱导性以及生物活性，但HA 力学性能和韧性差，利用聚合物对HA进行改性是克服HA缺点的有效方法。
综述了原位聚合法、溶液分散法、共沉淀法、表面包覆法和表面接枝法等制备聚合物基HA复合材料的方法及在骨组织工程中的应用研究进展。
关键词：骨组织工程轻基磷灰石聚合物复合材料研究进展DOI：10.19690/j.issn1004-3055.20180203Advance of Research on HydroxyapatiteComposites and Bone Tissue EngineeringLiu Xiaonan1Zhang Daohai2,3He Min3Qin Shuhao2,3Peng I Iongying1(1.The Affiliated Baiyun Hospital of Guizhou Medical University,Guiyang,Guizhou,550014；2.National Engineering Research Center for Compounding and Modification o£Polymeric Materials,Guiyang,Guizhou,550014；3.College of Materials Science and Metallurgical Engineering,Guizhou University,Guiyang,Guizhou,550002)Abstract:Hydroxyapatite with bone cell inductivity and biological activity is a kind of biomimetic inorganic biomaterial,and is main inorganic component of bone,but the mechanical properties and toughness of the hydroxyapatite are poor.Therefore,polymer-based hydroxyapatite composites is an effective method to overcome the drawback of the hydroxyapatite.Situ polymerization,solution dispersion method,coprecipitation method, surface coating and surface grafting method and the research progress in the application of bone tissue engineering for polymer based hydroxyapatite composites were reviewed.Key words:bone tissue engineering；hydroxyapatite；polymer；composites；research progress在骨科临床中由于先天畸形、外伤、骨髓炎或肿瘤切除等导致骨缺损的现象很常见⑴，骨组织工程研究方向成为骨科及创伤外科研究学者关注的前沿课题与研究热点。
羟基磷灰石_壳聚糖生物复合材料的制备研究进展
.44.２００８年０２月第５卷第１期生物骨科材料与临床研究O PAEDIC B IOMECHANICS M ATERIALS A ND C LINICAL S TUDY羟基磷灰石/壳聚糖生物复合材料的制备研究进展徐挺何狄周银银汪涛[摘要]羟基磷灰石/壳聚糖复合材料因其生物相容性和合适的力学性能逐渐成为骨替代材料研究的热点。
本文综述了羟基磷灰石/壳聚糖复合材料的研究现状，探讨了其特点、制备和性能。
并在此基础上提出了此类材料今后的发展方向：三相复合材料和电、磁学性能的研究。
[关键词]羟基磷灰石；壳聚糖；生物材料；复合材料[中图分类号]R318.08[文献标识码]BProgress of hydroxyapatite/chitosan biomedical compositeXu Ting，He Di，zhou Yinyin，et al.Nanjing University of Aeronautics and Astronautics materials science and technologystudy，NaJing，211100[Abstract]Due to their biocompatibility and suitable mechanical properties，hydroxyapatite/chitosan composites havebecome the highlighted issue of the biomaterials for bone repairing.In the present paper，the recent applications and de-velopments of the composites are reviewed.Additionally,the characteristics，preparations and properties of the composi-tes are discussed as well.Finally，the developing trends of hydroxyapatite/chitosan biomedical composite materials are summarized and proposed.That is the study of three-phase composites and their electrical,magnetic properties.[Key words]Hydroxyapatite；Chitosan；Biomaterial；Composite1羟基磷灰石及壳聚糖的特点生物医学材料是指用于诊断、治疗、修复、替换人体组织、器官、或增进其功能的新型材料，有关此类材料的研究是近30年来发展起来的一门新兴交叉学科，而骨创伤事故的频繁发生使得骨修复与骨替代材料成为该领域中的研究重点。
羟基磷灰石／聚合物可降解生物复合材料的研究进展
羟基磷灰石／聚合物可降解生物复合材料的研究进展羟基磷灰石/聚合物可降解生物复合材料的研究进展/罗平辉等?357?羟基磷灰石/聚合物可降解生物复合材料的研究进展罗平辉,赵玉涛,戴起勋,林东洋,施秋萍(江苏大学材料科学与工程学院,镇江212013)摘要HA/聚合物生物降解复合材料在一定程度上模仿了天然骨,可降解聚合物成分逐渐被机体溶解吸收或新陈代谢排出,HA陶瓷成分在体液的作用下,会发生部分降解,游离出钙和磷,并被人体组织吸收,利用,生长出新的组织;同时可降解聚舍物成分对HA的过快降解具有控制作用,使得HA降解与新生骨组织生成速率匹配总结了羟基磷灰石/聚合物可降解生物复合材料的最新研究进展,并分析了目前该材料在研究和临床应用上存在的问题,讨论了其未来的发展方向.关键词羟基磷灰石/聚合物复合材料生物可降解研究进展TheResearchPlofBiodegradableHydroxyapatite/PolymerBio-compositeMaterials LUOPinghui,ZHAOYutao,DAIQixun,LINDongyang,SHIQiuping (SchoolofMaterialsScienceandEngineering,JiangsuUniversity,Zhenjiang212013) AbstractBiodegradablehydroxyapatite/polymerbiomaterialsmimicthenaturalbonetOso meextent,andthe degradablepolymerisdissolvedandabsorbedormetabolizedbydegrees,thehydroxyapatite (HA)ceramicdegradespartlyandextricatesCaandP()i—whichareabsorbedandutilizedbyhumantissuestOgeneratefreshtissues.Fur thermore,degradablepolymercancontributetOtoofastdegradationofHAtOmatchtherateb etweendegradationofHAandformationoffreshbonetissues.Inthisarticle.thelatestadvancementinresearchofbio degradableHA/poly—merbiomaterialsaresummarized.Simultaneously,someproblemsofthebiomaterialsinrese archandclinicareanalyzed andsomepossiblefuturedevelopingtrendsarealsodiscussed. Keywordshydroxyapatite/polymercomposites,biodegradable,researchprogressO前言羟基磷灰石(hydroxyapatite,HA),其化学组成为ca10一(P4)s(0H)z,与天然磷灰石矿物相似,具有良好的生物相容性(biocompatibility)和生物活性(bioactivity),是脊椎动物骨和齿的主要无机成分[1].自2O世纪7O年代中期美国和日本的学者研制成功人造多晶羟基磷灰石以来,这种生物材料已广泛用于外科手术中,作为人工骨骨骼和人工牙齿骨的填充,置换与结合材料[2j.然而,单一HA在生理环境下的脆性及低疲劳强度限制了其在负荷下骨修复或骨替代的应用[3].因此,为了适应临床需要,基于HA的复合材料是近年来生物复合材料研究与开发的热点.当前,基于HA的复合材料可分为3类,即HA/金属复合材料,HA/陶瓷复合材料和HA/聚合物复合材料.其中,HA/金属复合材料是目前临床上研究较多的一种,但该复合材料仍存在金属腐蚀,在骨一移植体界面可能形成密集纤维组织问题_4]以及应力屏蔽问题_5].而HA/陶瓷复合材料也存在许多问题,如生物惰性Al.()3和Zb陶瓷的断裂特性比人体骨要差,陶瓷材料弹性模量较高且具有脆性,它们在力学上并不与骨相容等.因此,开发生物活性HA陶瓷与断裂韧性较好的有机聚合物进行复合是一条行之有效的途径,特别是HA/聚合物生物降解复合材料在一定程度上模仿了天然骨,可降解聚合物成分逐渐被机体溶解吸收或新陈代谢排出,HA陶瓷成分在体液的作用下,会发生部分降解,游离出钙和磷,并被人体组织吸收,利用,生长出新的组织;同时可降解聚合物成分对HA的过快降解具有控制作用,使得HA降解与新生骨组织生成速率匹配.生物可降解性植入材料具有以下优点而受到国内外研究者的重视:(1)无需二次手术取出;(2)机械强度逐渐衰减,不抑制骨骼生长,降低了金属装置由于应力屏蔽效应引发骨质疏松症的危险性;(3)无金属腐蚀引发的组织反应.HA/生物可降解复合材料除了具备上述性能外.HA本身的生物活性有可能得以提高.因此,HA/聚合物可降解复合材料的研究与开发对人工骨修复材料在基础理论和临床上应用均具有十分重要的意义.1国内外研究现状目前国内外研究主要在探索与HA复合较理想的聚合物材料以及复合材料的制备技术上.对于材料方面,研究较多的是胶原(collagen,Co1),聚乳酸(poly(1acticacid),PLA)及聚己内酯(polyeaprolactone,PCL)与HA的复合,如ShinHasegawa*江苏省自然科学基金项目资助(BK2OO3O51);江苏省铝基复合材料工程技术研究中心研发项目(BM2Oo3Ol4)罗平辉:男,1980年生,硕士研究生E-mail:******************赵玉涛:联系人,1964年生,博士,教授,博士生导师Tel:0511—8791919E-mail:**************.cn358材料导报2006年11月第2O卷专辑Ⅶ等[]植入HA/PLLA至兔股骨长期研究表明HA/PI.,LA复合材料表现出优异的生物降解性和骨传导性而且植入后长达7年没有明显的无菌反应.C.V.M.Rodrigues等l_7]制备的Col/HA复合材料用于组织工程中支架材料综合了骨胶原的诱导性和HA的生物活性及骨传导性但用于制备Col/HA复合材料的I型胶原由于其成本及商业来源有限,使得其工艺控制变得困难起来.用明胶(gelatin,GEL)~I驱体替代I型胶原也是目前研究的热点.Hae-W(onKin等_日制备的GEI/HA复合材料具有多孔结构,与传统复合材料相比,其表面附着有较高水平的成骨细胞,对于制备技术方面,原位技术主要是改善仿生工艺模拟天然骨矿化过程.非原位技术主要集中在对HA或聚合物材料进行改性.牛丽婷等_g]用聚乙烯醇改性HA,改性后的HA具有较高的纯度,提高了HA的粒度分布,且降低了HA的晶化温度.ZhongkuiHong等_】阳为了改善HA与PIJ.A间的结合强度以提高复合材料的机械性能,用PILA先对HA纳米颗粒表面进行接枝改性.根据复合材料的基体材料同,HA/生物可降解复合材料可大致分为两类:一类是以可降解材料为基体,HA为增强材料的复合材料;另一类是以多孔HA为基体,可降解材料作为增韧的复合材料.对于第一类复合材料,主要是将HA引入可降解材料中,利用HA的高弹性模量增加复合材料的刚性及赋予材料生物活性.对于第二类复合材料,主要是将可降解聚合物引入到多孔HA中,形成多孔HA为支架可降解材料增韧的仿骨结构.通过选择合适的复合组分或结构,改变组分之间的配比,得到的复合材料降解特性和力学性能均可调,并相互匹配以适应临床上实际应用.几类HA/生物可降解复合材料的性能见表1裹1nn/聚合物生物可降解复合材料的力学特性Table1Mechanicalpropertiesofbiodegradablehydroxyapatite/polymercomposites材料抗压强度,MPa弹性模量,GPaHA/C0l[]168.855.87HA/PLLA[12]14010HA/壳聚糖_13]120——目前实验及临床上HA与可降解材料进行复合主要有以下几类:(1)与生物可降解聚合物的复合,生物可降解材料(bio—degradablematerials)包括人工合成的生物可降解聚合物和天然材料提纯的可降解材料,如聚乳酸(poly(1acticacid),PLA),聚酰胺(polyami&,PA),聚乙烯醇(pd:~i.ylalcohol,PVA),聚己内酯(polycaprolactone,PCL),等,这些可降解材料具有良好的组织相容性,并且不需要二次手术取出内植物,已经成为骨科医生和生物材料研究人员关注的热点;(2)与天然生物材料的复合,天然生物材料主要指从动物结缔组织(如骨,肌腱)或皮肤中提取的,经过特殊化学处理的具有某些活性或特殊性能的物质. 如胶原(collagen,C01),明胶(gelatin,GEL)及骨形成蛋白(Bone morpho)geneticprotein.BMP)等;(3)与其它可降解材料的复合,如聚羟基丁酸酯(Poly-hyI|r0xybutyrate,PHB).近年来,以可降解聚合物为基体所形成的复合材料已成为人工骨材料研究和开发的主流.与不可降解体系相比,可降解聚合物在生物体内的降解使得本体骨组织逐渐长人复合材料, 有助于自体骨和移植骨之间形成紧密结合的界面,这无疑提高了HA的骨传导性.与纯HA粉末或粒子相比,以膏状或水泥状存在的HA/可降解聚合物在手术中易于处理,因而在应用中具有更大的优越性.固态的HA/可降解聚合物则可用作承力环境中的骨替代材料.与国外相比,我国的骨修复替代材料产业正处于起步阶段,应用市场主要在传统骨修复材料,综合性能良好的新型生物材料还不能大规模满足购买能力提高,保健意识增强的患者,只能临床使用,7O～8O医用材料要依靠进口.主要原因在于产品技术还处于初级阶段,且产品单一,总体上技术及资金力量不足,产业化方面研发总体投入较少,同类产品基本上属于仿制,自主知识产权较少.面对日益扩大的市场需求和竞争,我国在硬组织修复材料研发与产业化方面需要加大研发力量,加强学科交叉,发展具有自主知识产权的技术与产品;增加开放度,加强国内外合作;加强产一学一研结合.2制备技术进展在HA/生物可降解复合材料的制备过程中,HA的形成方式有两类:一类是制备复合材料前制备HA粉体,该方法中HA 的制备通常与单一HA粉体的制备方法大致相同;另一类是直接在形成HA过程中制备复合材料,即所谓原位技术,此类方法中复合材料的制备应考虑可降材料所能允许的条件,如温度等,整个工艺过程与前一类方法明显有所不同,其目的是从仿生的角度制备出类骨材料,因此,相对于前一类方法,该类方法制备的复合材料组分间结合强度较好,其综合性能也更接近天然骨.从目前研究来看,HA/生物可降解复合材料的主要制备工艺有:①混合法(混炼+模压),②沉淀法,③仿生法,④沥滤法,⑤热致相分离(TIPS)其中,混合法,沥滤法,热致相分离属前一类,仿生法属后一类.而沉淀法既有原位技术,也有非原位技术.在制备技术方面也有经改进后发展的新技术.在制备具体复合材料中依据所使用的可降解材料的不同特性而采用相应的方法.下面就这些方法进行简要介绍.2.1混合法混合法是制备HA/生物可降解复合材料最简单的工艺,在适当溶剂中混合HA与可降解材料,后洗涤并去除溶剂模压成HA/生物可降解复合材料,一般用于制备块材.李亚军等_l]将纳米HA粉末和聚丙交酯及造孔剂氯化钠混合后加入三氯甲烷和聚乙烯醇溶液,混炼后模压制得的多孔聚乳酸/羟基磷灰石复合材料能够提高高分子的力学性能及骨诱导特性,且对羟基磷灰石的过快降解具有控制作用,保证了骨组织恢复速度与材料降解速度一致.虽然HA/PLA复合材料具有良好的生物相容性和骨结合能力,但这类材料在生理环境下,未等材料完全降解而过早丧失其机械强度,因此有人_1研究HA/PLA复合材料失效的主要原因是HA/PLA界面缺乏有效结合所致.而S.M.Zhang等["]加HA至PLA液相中,挥发掉有机溶剂后热压成HA/P1.A复合材料,其研究表明:用硅烷衍生物对HA表面进行改性后,HA/PLA复合材料的界面强度,膨胀性能及最终的力学性能均有较大改善,最大弯曲强度提高27.8,扫描电镜(图1)实验表明HA颗粒在复合材料中均匀分布,大小在2～15m.且改性的HA/PLA复合材料属韧性断裂.羟基磷灰石/聚合物可降解生物复合材料的研究进展/罗平辉等?359? 围1复合材料的扫描电镜图片Fig.1SEMmicrographofthecomposites全大萍等口将HA与PDLLA混合塑炼后模压成型的HA/PDILA复合材料,其研究也表明HA经偶联剂处理后其表面能也能降低从而提高复合材料界面强度,BiqiongChen等L1.]以不同HA含量与PCI熔混后热压成型出HA/PCL复合材料,研究表明窄分子量范围的PCL及较小颗粒大小的HA复合而成的复合材料具有较好的加工性,力学性能及界面强度.2.2沉淀法沉淀法是目前制备粉体最广泛的方法之一.该方法设备简单,操作方便,还能尽可能不带人杂质离子.ZhongkuiHong等l_19_均匀加入三氯甲烷至纳米HA中,在电磁搅拌和超声处理下形成悬浮液,悬浮液中加入PLLA/三氯甲烷溶液,得到的混合物在过量乙醇中沉淀,干燥得到PLIA/HA复合材料(图2)试验表明:与P1LA材料相比,PLIA/HA纳米复合材料表现出较高的弯曲强度和冲击能,提高HA含量时,复合材料的模量显着提高.圈2PLLA/g-HAP纳米复合材料的制备方法Hg.2MethodforpreparingofthePIA/g-HAPnano-comp~itesWeiJie等口._通过共沉淀法制备的HA/PA66多孔支架材料相分布均匀,晶粒大小10~20nm,且具有很好的生物活性及强的界面反应,力学性能接近天然骨.王迎军等r21]采用沉淀法原位复合技术制备的PV A/HA复合材料HA陶瓷颗粒粒度细,分散性好,复合水凝胶的结晶度和拉伸强度均比PV A试样或物理共混复合水凝胶的有所提高.孙恩杰等[2幻按一定CatP 配制Ca(H2PO4)2?HzO溶液,将GEL溶于蒸馏水得到GEL溶液,一定温度下将Ca(0H)和ca(H2P04)2?H20逐滴滴入明胶溶液中并搅拌至溶胶稳定该均相沉淀法制备的HGEL复合材料呈自组装结构,HA—GEL间产生键连作用,且颗粒分布均匀.2.3仿生法由于天然骨是纳米级HA的晶体互相平行堆积,沉积于骨胶原中而形成的.胶原是多种组织的主要成分和细胞外基质, 约占动物总蛋白的i/3.胶原蛋白在体内以胶原纤维的形式存在,其基本组成单位是原胶原分子,原胶原分子经多级聚合形成胶原纤维,其纤维状结构利于组织培养中的细胞粘附生长繁殖. 故从仿生的角度出发,将纳米级HA与胶原复合制得的HA/胶原复合材料是当今的一个研究热点.N.Roveri等啼0]以Ca(OH)2及含有Col的H3P0{通过原位的方法制备出的纳米HA/Col复合材料中HA与Col界面有很强的化学反应,与天然骨组织非常相似.MasanoriKikuchi等[2]也用同样的原料以仿生工艺(图3)通过自组装机制制备的HA/Col复合材料的相容性较HA陶瓷好,复合材料的骨组织反应表明了破骨细胞再吸收后有新骨形成,与自体骨移植很相似.T田3HAp/Col复合材料合成装置示意圈脚3SchematicdrawingoftheapparatusfortheHAp/Col王振林等_2通过体外模拟天然骨生物矿化和材料自组装机制,制备出HA/col仿生复合材料,其中,纳米羟基磷灰石均匀分布在胶原基质上并择优取向排列,复合材料的成分,微观结构与天然骨类似.MyungChulChang等]通过仿生工艺制备出HA/GEL复合材料,实验表明纳米HA沿着明胶原纤维进行自组装,且HA与GEL间形成了化学键.由于仿生工艺是通过原位复合技术制备出复合材料,因此,HA/可降解复合材料中组分间具有较好的结合强度,与其他方法相比,制备出的复合材料的综合性能更接近天然骨.2.4沥滤法溶剂浇铸/粒子沥滤技术(solventcasting/particulateleac—hing)用于制备高孔隙率,高比表面积的组织工程多孔支架材料,该技术采用氯化钠等不溶于有机溶剂的颗粒作为致孔剂,可用于制备PLLA,PLGA等可溶于有机溶剂的高分子聚合物多孔支架材料.张利等[]通过粒子沥滤法制备的纳米HA/CS多孔材料,当复合材料/致孔剂质量比为1:1时,抗压强度可达17MPa,满足组织工程支架材料的要求,且复合材料呈高度多孔结构,孔壁上富含微孔,能够很好地吸附人体骨形成蛋白等骨生长因子, 使其具有良好的骨再生能力.J.AJansen等口]采用PEG/PBT为嵌段共聚物,制备出polyaetive/HA复合材料,实验表明该复合材料与周围组织有很好的生物相容性.且轻微细胞反应会伴一～一匿360材料导报2006年11月第2O卷专辑Ⅶ随着polyactive生物膜的降解,降解过程主要受PEG/PBT比的影响.2.5热致相分离组织工程材料的特点是具有三维立体结构,制备组织工程材料的关键是组织生长的模板或支架材料的获取.热致相分离(thermallyinducedphaseseparation,TIPS)是通过将高温的聚合物溶液冷冻,由温度改变来驱动以实现相分离的.其典型工艺过程如图4[.所示,它适用于制备热塑性,结晶性高聚物孔径可控多孔材料.….M咖c幽..硒甜图4热致相分离技术流程图Fig.4TheflowclIartofTIPSteelmology程俊秋等口.j通过热致相分离原理采用纳米羟基磷灰石同PLA复合制得多孔纳米羟基磷灰石/聚乳酸复合材料,研究表明纳米HA有利于降低HA粒子的表面能从而提高HA_PLA 两相界面粘结强度,且无明显空隙存在.2.6其它方法随着复合材料制备技术的发展及对材料性能要求的提高,多种制备技术联合使用可弥补单一制备技术的不足.Qiaoling Hu等[3采用原位混杂技术(insituhybridization)制备的Cs/HA纳米复合材料具有层状结构,CS/HA(质量比1oo/5)时弯曲强度高达86MPa,比松质骨高3～4倍.相当于致密骨的1/2. Boix等r3幻研究了HA对BMP吸附的影响因素,外加钙离子提高吸附.而磷酸根却抑制其吸附,pH虽然也有影响,但相对钙离子,磷酸根显得不是很重要,该研究对制备出在移植处释放合适蛋白量的BMP-HA复合材料具有重要意义.然而,其它的影响因素也有待研究,如生理情况.江涛等【3.]采用混合及控制析出法制备了PHB/HA复合材料,其研究表明,用硅烷对HA 进行表面改性后.PHB/HA复合材料的力学性能明显提高.3存在问题及发展趋势HA植入人体后在短期内能与骨骼形成骨性结合并具有诱导成骨作用.它及其生物复合材料作为骨组织修复,替代等骨科临床治疗方面的应用已经取得了可喜的进步.尽管针对临床上实际出现的各种问题,对HA复合材料的研究与开发陆续开展起来.其中,HA/生物可降解复合材料的研究也从各个方面进行了探索,改进,如复合材料中HA采用纳米级以进一步仿生天然骨;HA或聚合物加以改性以提高复合材料的性能;采用仿生工艺制备HA复合材料以期望获得结构类似天然骨的复合材料;采用多元复合弥补二元复合材料的不足之处等等,所制备出复合材料有一定骨修复,替代功能,但其综合性能与天然骨还有一定的距离.究其原因,主要是在材料制备中对骨愈合的复杂过程还未重视起来,没有把骨生长,代谢的生物学机理完全应用到材料制备上.人体是一个最完美的功能自适应系统,从生命意义上讲,骨并不是简单的复合材料,它是一种高度复杂的系统,一种多功能的组织,具有大量的互相联系的生物物理,生物化学的生命过程.Knese(1958)详细地画出了骨的各级结构,将其分为5个层次:纤维与相邻的无机材料,骨板,骨板系统,骨板系统的组合, 最后是密质骨与松质骨的分布[3.而骨组织(包括其它组织)缺陷的修复过程也是非常复杂的,本质上是细胞的生物学过程和应力作用下的生长过程.从骨的细胞学水平看,骨从产生乃至在整个生命期中总是在应力/应变场中建造(modeling)和重建(remodeling)E35_.在骨重建过程中,由破骨细胞引起的"骨吸收"和成骨细胞引起的"骨形成"偶联成不断更新的动态过程,从而完成骨的生长代谢.因此,破骨与成骨过程的平衡是维持正常骨量的关键,而成骨细胞是骨形成的主要功能细胞,负责骨基质的合成,分泌和矿化.虽然人工骨科材料在仿生学方面取得了一定的进展,但对细胞在骨重建过程中的作用还未用到仿生制备中,使得目前仿生制备的骨科材料的性能受到限制,而HA/可降解复合材料的组分与天然骨类似(无机/有机),在发展人工骨科材料方面具有一定的优势,骨组织修复,替换的研究有从宏观向细胞和分子水平发展的趋势.同时骨生长,代谢还受生物力学因素的影响和制约,其重建过程中应力场与微观结构之间存在依赖关系,可以预想.在人工骨科材料制备方面,借助应力场(特别是变应力场),模拟骨重建过程中的复杂环境可能是制备更理想的骨修复,替代材料的途径之一.参考文献1俞耀庭,张兴栋.生物医用材料I-M3.天津:天津大学出版社,2000.132李世普.生物医用材料导论EM3.武汉:武汉工业大学出版社,2000.843ToshiakiKitsugi,TakaoY amamuro,TakashiNakamura,eta1.Fourcalciumphosphateceramicsasbonesubstitutesfornon-weight-bearing[J].Biomaterials,1993,14:2164DucheyneP,QiuQBioactiveceramics:theeffectofsurface reactivityonboneformationandbonecellfunctionEJ3.Bio—materials,1999,20:22875MakarandGJoshi,SureshGAdvani,FreemanMiller,eta1.Analysisofafemoralhipprosthesisdesignedtoreduce stressshielding[刀.JBiomechanics,2000.33:16556ShinHasegawa.ShinsukeIshii,JiroTamura,eta1.A5-7 yearinvivostudyofhigh-strengthhydroxyapatite/poly(L- lactide)compositerodsfortheinternalfixationofbonefrac—tures[J].Biomaterials,(accepted1September2005)7RodriguesCVM.SerricellaP,LinharesABR,eta1. Characterizationofabovinecollagen-hydroxyapatitecorn-,positescaffoldforbonetissueengineering口].Biomaterials, 2003,24:49878Hae-WanKin,Hyoun-EeKim,V ehidSalih.Stimulationof osteoblastresponsestObiomimeticnanocompositesofgelati—n-hydroxyapatitefortissueengineeringscaffolds[刀.Bio—materials,2005,26:52219牛丽婷,刘敬肖,周靖,等.聚乙烯醇该性羟基磷灰石超细粉的制备及表征口].大连轻工业学院,2004,23(4){23910HongZhongkui,ZhangPeibiao,HeChaoliang,eta1.Nano-compositeofpoly(L-lactide)andsurfacegrafted hydroxyapatite:Mechanicalpropertiesandbiocompatibility[J].Biomaterials,2005,26:6296羟基磷灰石/聚合物可降解生物复合材料的研究进展/3平辉等?361? 11林晓艳,温贤涛,李虎,等.共滴定法制备纳米羟基磷灰石/胶原复合材料及其性能EJJ.四川大学,2004,36(4):6712NenadIgnjatovic,DraganUskokovic.Synthesisandappli—cationofhydroxyapatite/polylactidecompositebiomaterialEJ].ApplSurfSci,2004,238:31413张利,李玉宝,魏杰,等.纳米羟基磷灰石/壳聚糖复合骨修复材料的共沉淀法制备及其性能表征[J].功能材料,2005,36(3):44114李亚军,阮建明.聚乳酸/羟基磷灰石复合型多孔状可降解生物材料[J].中南工业大学,2002,33(3);26115V erheyenCCPMRestorablematerialswithbonebondingability,evaluationofhydroxyapatite/poly(L-lactide)com—posites[D].Leiden;UniversityofLeiden,199316ZhangSM,LiuJ,ZhouW,eta1.Interfacialfabrication andpropertyofhydroxyapatite/polylactideresorbablebone fixationcompositesEJ].CurrentApplPhys,2005,5:51617全大萍,李世普,袁润章,等.聚DL-丙交酯/羟基磷灰石(PDLLA/HA)复合材料——Ⅱ:硅烷偶联剂处理羟基磷灰石表面的作用研究[J].复合材料,2000,17(4):11418ChenBiqiong,SunKang.Poly(~一caprolactone)/Hydmxy—apatitecomposites:effectsofparticlesize,molecularweight distributionandirradiationoninterfacialinteractionand properties[J].PolymerTesting,2005,24:6419HongZhongkui,ZhangPeibiao,HeChaoliang.eta1.Nano-compositeofpoly(L-laetide)andsurfacegrafted hydroxyapatite:Mechanicalpropertiesandbiocompatibility EJ].Biomaterials,2005,26:62962OWeiJie,IiYubao.Tissueengineeringscaffoldmaterialofnano-apatitecrystalsandpolyamidecomposite[刀.Eur PolymJ,2004,40:50921王迎军,刘青,郑裕东,等.沉淀法原位复合聚乙烯醇(PV A)/羟基磷灰石(HA)水凝胶的结构与性能研究[J].中国生物医学工程,2005,24(2):15022孙恩杰,杨冬,颜文龙.羟基磷灰石一明胶复合物的制备及表征[J].化学与生物工程,2005,6:4923RoveriN.FaliniG,SidotiMC,eta1.Biologicallyinspired growthofhydroxyapatitenanocrystalsinsideself-assembled ,),(上接第356页)23EddaoudiM.eta1.Systematicdesignofporesizeandfunc—tionalityinisoreticularMOFsandtheirapplicationinmeth—anestorage.JScience.2002.295(5554):46924ChenZhenfeng,ZhangJing.XiongRengen,eta1.Anoveltwo-dimensionalchiralcoordinationpolymer:bis((一)一lac—tate)zinc(1I).JInorganicChemCommu,2000,3:49325JiangChao,WangZY_Synthesis.structureandintercon—versionoftwoCo(II)coordinationpolymersshowingtopoi—ogicalisomerismfrom1Dchainto3Dchiralnetwork.JPol—yhedron,2003,22:295326EzuharaT,EndoK,AoyamaY_Synthesis,spectroscopy, andstructureofafamilyofiridabenzenesgeneratedbythe reactionofvaska-typecomplexeswithanucleophilic3-vinyl- collagenfibers[J].MaterSciEng,2003,23:44124MasanoriKikuchi,ToshiyukiIkoma,SoichiroItoh,eta1. Biomimeticsynthesisofbonelikenanoeompositesusingtheself-organizationmechanismofhydroxyapatiteandcollagen [J].CompSciTechn,2004,64:81925王振林,闫玉华,万涛.羟基磷灰石/胶原类骨仿生复合材料的制备及表征[J].复合材料,2005,22(2):8326MyungChulChang,Ching-ChangKo,WilliamH.Doug—las.Preparationofhydroxyapatite~gelatinnanocompositeI-J].Biomaterials,2003,24:285327张利,李玉宝,杨爱萍,等.骨组织工程用纳米羟基磷灰石/ 壳聚糖多孔支架材料的制备及性能表征[J].功能材料, 2005,36(2):31428JansenJA,DeRuijterJE,JanssenPTM,eta1.Histo- logicalevaluationofabiodegradablepolyactive| hydroxyapatitemembrane[J].Biomaterials,1995,16:81929赵忠华,薛平,何亚东,等.用TIPS法成型超高分子量聚乙烯微孔材料的机理分析[J].高分子材料科学与工程, 2003,19(1):243O程俊秋,段可,翁杰,等.多孔纳米羟基磷灰石一聚乳酸复合材料的制备及其界面研究[J].化学研究与应用,2001,13 (5):51731HuQiaoling,LiBaoqiang,WangMang,eta1.Preparation andcharacterizati0nofbiodegradablechitosan/hydroxyapa—titenanocompositerodsviainsituhybridization.apotential materialasinternalfixationofbonefracturerJ].Biomateri—als,2004,25;77932BoixT,Gome~MoralesJ,Torrent-BurguesJ,eta1.Ad—sorptionofrecombinanthumanbonemorphogeneticprotein rhBMP-2montohydroxyapatite口].JInorganicBiochem, 2005,99:104333江涛,胡平.聚羟基丁酸酯/羟基磷灰石复合材料的制备与性能EJ].高分子材料科学与工程,2002,18(4):4534董福慧.骨生物力学回顾[J].中国骨伤,2000,13(6);323 35王远亮,蔡绍皙.生物力学与骨组织工程[J].力学进展, 1999,29(2):232s;,s,anometallicsJChemSoc,1999,121: 327927JouaitiA.HosseiniMW,KyritsakasN,eta1.Non-cen- trosymmetriepackingof卜Dcoordinationnetworksbasedon chirality.JChemCommun,2002,23:189828CuiY,EvansOR.NgoLH,eta1.Interlockedchiral nanotubesassembledfromquintuplehelices.JChemInt, 2002,41:l15929InfordJD,VittalJJ.WuD.eta1.Topoehemicalconver—sionofhydrogenbondingtocovalentthreedimensionalnet—work.ChemInt,l998,37:儿l430RanfordJD.VittalJJ,WuD,eta1.Therrnalconversion ofahelicalcolltoa3-Dchiralframework.ChemInt.1999,38:3498。
羟基磷灰石复合材料的应用进展
第９期 收稿日期：２０２０－０３－０９基金项目：省部共建分离膜与膜过程国家重点实验室资助项目（１５ＰＴＳＹＪＣ００２５０）作者简介：方紫焱（１９９４—），女，河北衡水人，硕士研究生，主要从事复合材料的制备与研究。
羟基磷灰石复合材料的应用进展方紫焱１，２（１．天津工业大学省部共建分离膜与膜过程国家重点实验室，天津 ３００３８７；２．天津工业大学材料科学与工程学院，天津 ３００３８７）摘要：羟基磷灰石具有良好的生物相容性、生物活性、吸附性能、力学性能等优越性能，在生物医学、吸附分离以及力学等方面具有广阔的应用前景。
但羟基磷灰石在使用过程中存在脆性大、易团聚、不易回收等弊端。
因此，为了最大程度的发挥其优势，往往使羟基磷灰石与其它合适的材料进行复合，弥补在应用过程中的不足。
本文分别从生物医学、力学、吸附以及新材料研究等领域出发，综述了羟基磷灰石复合材料的应用进展。
关键词：羟基磷灰石；复合材料；应用中图分类号：ＴＢ３３２ 文献标识码：Ａ 文章编号：１００８－０２１Ｘ（２０２０）０９－００８１－０２ＴｈｅＡｐｐｌｉｃａｔｉｏｎＰｒｏｇｒｅｓｓｏｆＨｙｄｒｏｘｙａｐａｔｉｔｅＣｏｍｐｏｓｉｔｅＭａｔｅｒｉａｌｓＦａｎｇＺｉｙａｎ１，２（１．ＳｔａｔｅＫｅｙＬａｂｏｒａｔｏｒｙｏｆＳｅｐａｒａｔｉｏｎＭｅｍｂｒａｎｅｓａｎｄＭｅｍｂｒａｎｅｓＰｒｏｃｅｓｓｅｓ，ＳｃｈｏｏｌｏｆＭａｔｅｒｉａｌＳｃｉｅｎｃｅａｎｄＥｎｇｉｎｅｅｒｉｎｇ，ＴｉａｎｇｏｎｇＵｎｉｖｅｒｓｉｔｙ，Ｔｉａｎｊｉｎ ３００３８７，Ｃｈｉｎａ；２．ＳｃｈｏｏｌｏｆＭａｔｅｒｉａｌＳｃｉｅｎｃｅａｎｄＥｎｇｉｎｅｅｒｉｎｇ，ＴｉａｎｇｏｎｇＵｎｉｖｅｒｓｉｔｙ，Ｔｉａｎｊｉｎ ３００３８７，Ｃｈｉｎａ）Ａｂｓｔｒａｃｔ：Ｈｙｄｒｏｘｙａｐａｔｉｔｅｈａｓｅｘｃｅｌｌｅｎｔｂｉｏｃｏｍｐａｔｉｂｉｌｉｔｙ，ｂｉｏｌｏｇｉｃａｌａｃｔｉｖｉｔｙ，ａｄｓｏｒｐｔｉｏｎｐｅｒｆｏｒｍａｎｃｅａｎｄｍｅｃｈａｎｉｃａｌｐｒｏｐｅｒｔｉｅｓ．Ｉｔｈａｓｂｒｏａｄａｐｐｌｉｃａｔｉｏｎｐｒｏｓｐｅｃｔｓｉｎｂｉｏｍｅｄｉｃｉｎｅ，ａｄｓｏｒｐｔｉｏｎｓｅｐａｒａｔｉｏｎａｎｄｍｅｃｈａｎｉｃｓ．Ｈｏｗｅｖｅｒ，ｈｙｄｒｏｘｙａｐａｔｉｔｅｈａｓｔｈｅｄｉｓａｄｖａｎｔａｇｅｓｏｆｂｅｉｎｇｂｒｉｔｔｌｅ，ｅａｓｙｔｏａｇｇｌｏｍｅｒａｔｅａｎｄｄｉｆｆｉｃｕｌｔｔｏｒｅｃｙｃｌｅｄｕｒｉｎｇｕｓｅ．Ｔｈｅｒｅｆｏｒｅ，ｉｎｏｒｄｅｒｔｏｇｉｖｅｆｕｌｌｐｌａｙｔｏｉｔｓａｄｖａｎｔａｇｅｓ，ｈｙｄｒｏｘｙａｐａｔｉｔｅｉｓｏｆｔｅｎｃｏｍｐｏｕｎｄｅｄｗｉｔｈｓｕｉｔａｂｌｅｏｔｈｅｒｍａｔｅｒｉａｌｓｔｏｍａｋｅｕｐｆｏｒｔｈｅｄｅｆｉｃｉｅｎｃｉｅｓｉｎｔｈｅａｐｐｌｉｃａｔｉｏｎｐｒｏｃｅｓｓ．Ｔｈｉｓａｒｔｉｃｌｅｒｅｖｉｅｗｓｔｈｅａｐｐｌｉｃａｔｉｏｎｐｒｏｇｒｅｓｓｏｆｈｙｄｒｏｘｙａｐａｔｉｔｅｃｏｍｐｏｓｉｔｅｍａｔｅｒｉａｌｓｓｔａｒｔｉｎｇｆｒｏｍｔｈｅｆｉｅｌｄｓｏｆｂｉｏｍｅｄｉｃｉｎｅ，ｍｅｃｈａｎｉｃｓ，ａｄｓｏｒｐｔｉｏｎ，ａｎｄｎｅｗｍａｔｅｒｉａｌｒｅｓｅａｒｃｈ．Ｋｅｙｗｏｒｄｓ：ｈｙｄｒｏｘｙａｐａｔｉｔｅ；ｃｏｍｐｏｓｉｔｅｍａｔｅｒｉａｌ；ａｐｐｌｉｃａｔｉｏｎ 羟基磷灰石（Ｈｙｄｒｏｘｙａｐａｔｉｔｅ，简称ＨＡ）是自然界中生物骨组织的构成要素，随着科技和医学的不断前行，人工合成的羟基磷灰石（ＨＡ）也变得越来越多，它可以凭借自身的生物相容性、生物活性、骨传导性在骨治疗上发挥重要的作用。
羟基磷灰石研究进展
2010-2011 第2学期《生物医用材料》期中考试姓名：学号：学院：专业：班级：任课老师：羟基磷灰石研究进展摘要：由于羟基磷灰石( HA) 不但与人体骨骼晶体成分和结构基本一致,而且其生物相容性、界面生物活性均优于医用钛、硅橡胶及植骨用碳材料等植入医用材料,另外有极好骨传导性和与骨结合的能力, 无毒副作用, 无致癌作用,所以被广泛用作硬组织修复材料和骨填充材料的生理支架以及疾病、意外事故中的骨修复材料。
同时，羟基磷灰石具有良好的生物活性,具有特殊的晶体化学特点，是较好的生物材料,被广泛应用于骨组织的修复与替代技术.目前,羟基磷灰石涂层的制备方法有等离子喷涂法、激光熔覆法、电结晶液相沉积法、溶胶-凝胶法等。
对于制备要求较高、具有表面活性的吸附材料羟基磷灰石而言,溶胶- 凝胶法是较为合适的方法,本文羟基磷灰石涂层进行了研究。
主要从羟基磷灰石的合成制备,复合材料涂层种类及HA涂层影响因素，应用等方面对羟基磷灰石进行介绍，并对其进行研究展望。
关键词：羟基磷灰石制备复合材料涂层研究进展前言羟基磷灰石是一种磷酸钙生物陶瓷, 与人体自然骨和牙齿等硬组织中的无机质在化学成分和晶体结构上具有相似性，是一类重要的骨修复材料,分子式为Ca10 ( PO4) 6 ( OH ) 2 , 简写为HA 或HAP,Ca/ P 物质的量比理论值为1. 67, 属磷酸钙陶瓷中的一种生物活性材料。
从分子结构( 如图1) 可以看出, 它易与周围液体发生离子交换。
HA 属六方晶系, 空间群为P63/m。
其结构为六角柱体, 与c轴垂直的面是一个六边形, a、b 轴的夹角为120 °, 晶胞常数a= b= 9. 324 A , c= 6. 881A 。
单位晶胞含有10 个[ Ca]2+、6个[ PO4]3-和2个[ OH]-, 这样的结构和组成使得H A 具有较好的稳定性。
磷灰石是自然界广泛分布的磷酸钙盐矿物，根据其结构通道中存在的阴离子的种类,可分为氟-、氯-、羟磷灰石等不同亚种矿物。
羟基磷灰石的合成及其应用的研究进展
文章编号：2096 − 2983(2020)06 − 0048 − 07DOI: 10.13258/ki.nmme.2020.06.008羟基磷灰石的合成及其应用的研究进展王硕硕， 何 星（上海理工大学 材料科学与工程学院，上海 200093）摘要：羟基磷灰石因具有优异的生物相容性和生物活性、优异的离子交换性能等，在生物医学领域、污水的治理、氧化剂及催化剂载体等方面被广泛使用。
简要介绍了羟基磷灰石的常见合成方法及其具体的制备工艺，详细介绍了其在药物载体、重金属离子吸附以及催化剂载体中的具体应用，并从生物应用、环境功能材料及化学催化领域3个方面总结了国内外的研究进展，展望了该材料的发展方向。
关键词：羟基磷灰石；制备方法；生物应用；吸附剂；催化剂中图分类号：TB 34 文献标志码：AResearch Progress on Synthesis and Application ofHydroxyapatiteWANG Shuoshuo， HE Xing(School of Materials Science and Engineering, University of Shanghai forScience and Technology, Shanghai 200093, China)Abstract: Hydroxyapatite is widely used in biomedical field, sewage treatment, oxidants and catalyst carriers owing to its excellent biocompatibility, biological activity and excellent ion exchange performance. The common synthesis methods and specific preparation technology of hydroxyapatite were briefly introduced. The specific applications in drug carrier, heavy metal ion adsorption and catalyst carrier were introduced in detail. The research progress at home and abroad was summarized from three aspects of biological application, environmental functional materials and chemical catalysis, and the development direction of this material was prospected.Keywords: hydroxyapatite; preparation method; biological applications; adsorbent; catalyst羟基磷灰石(hydroxyapatite，HAP)，化学式为Ca10(PO4)6(OH)2，是一种微溶于水的磷酸钙盐，属于六方晶系。
羟基磷灰石促进骨修复的原理
羟基磷灰石促进骨修复的原理
羟基磷灰石（Hydroxyapatite，HA）是一种与人体骨骼组织相似的无机矿物质，具有许多优秀的生物学特性。
它被广泛应用于骨修复领域，能够促进骨骼的再生和修复。
羟基磷灰石促进骨修复的原理主要有以下几个方面：
1. 生物相容性：羟基磷灰石与人体骨组织具有相似的成分和结构，不会引起免疫反应或排斥反应。
当羟基磷灰石植入体内时，能够与周围骨组织形成良好的结合，为骨细胞提供一个适宜的生长环境。
2. 促进细胞增殖和分化：羟基磷灰石的表面具有丰富的疏水性和亲水性基团，能够吸附骨细胞和干细胞，促进其增殖和分化。
此外，羟基磷灰石的微观结构和孔隙度也能够提供良好的细胞外基质支持，促进细胞的附着和生长。
3. 提供骨结构支撑：羟基磷灰石具有类似骨骼结构的微观形态和孔隙结构，能够为新生骨提供支撑和导向作用。
羟基磷灰石的多孔结构能够促进骨细胞的内生性生长，使新生骨与羟基磷灰石形成良好的连接。
4. 缓释生物活性物质：羟基磷灰石可以作为药物载体，将生物活性物质（如生长因子、抗生素等）吸附或包埋其中，并缓慢释放。
这种缓释的方式可以提供持续的生物学刺激，促进骨细胞的增殖、分化和骨基质的沉积。
总的来说，羟基磷灰石能够通过其生物相容性、促进细胞增殖和分化、提供骨结构支撑以及缓释生物活性物质等方面的作用，促进骨修复的进行。
在临床应用中，羟基磷灰石可以作为骨修复材料，用于骨折愈合、骨缺损修复、人工关节置换等领域，为患者提供更好的治疗效果和生活质量。
纳米羟基磷灰石骨修复材料研究进展
分更 接 近 ， 有更 加 良好 的生 物 学 性 能 ， 机 械 强 度 、 具 在 细胞
松、 维生素 Ｃ 甘油磷酸钠组成 的培养 基 中诱导分化 、 、 培
养， 复合培养 ２４６８ｄ 、、、 后采用 四氮 唑盐 比色法（ Ｔ 检 ＭＴ ） 测细胞增殖情况 ， 培养 ７ｄ 后采用钙一 钻法成骨细胞染色观 察细胞分化情况 ， 培养 ８ｄ 以电子显微镜观察 细胞在纳 后 米 Ｈ Ｐ上生长情 况， Ａ 结果显示人骨髓基质干细胞在纳米 ＨＡ Ｐ材料上生长良好 ， 提示纳米 ＨＡ Ｐ适于骨髓 基质干细 胞的生长、 分化 ， 可作为骨组织工程用细胞外支架材料 。
碱性（ Ｈ ７ ）微溶 于水 而易溶 于酸 ， ｐ ～９ ， 难溶 于碱 。纳米 ＨＡ Ｐ晶粒尺寸 、 晶界宽度 均限于纳米量级 水平 。近年来 有研究证实普通 Ｈ ＡＰ许多特性与其粒径大小密切相关 。 与普通 ＨＡ Ｐ相 比， 粒径为 １ ０ ｍ 的纳米 ＨＡ 具 有 ～１０ｎ Ｐ 溶解度较高 、 表面能较大、 吸附性更强等优点 。
国际 骨科 学 杂 志
２１ ０ ０年 ９月 第 ３ １卷
第 ５期
Ｉｔ ｒｈ ｐ ｅ ｔｒ ！ ， ｎ Ｏ ｔｏ ｐｅ ！ Ｊ ｎ
，
．
！ ！ ：
Байду номын сангаас・
３ ５ Ｏ ・
纳米羟基磷灰石骨修复材料研究进展
齐保 闯 唐辉
摘要
周 田华
徐 永 清
纳 米羟 基 磷 灰 石 （ Ｐ 骨修 复材 料 具 有 良好 的 生 物 学 特 性 和 生物 相 容 性 ， ＨＡ ） 与胶 原 、 形 态发 骨
２ 纳 米 Ｈ Ｐ生 物 学特 性 Ａ
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
行 ，预测该项技术在产 区扩大 推广 以后 ，将 可使本地 区乃 准号： １ＸＭＵ ０－０ ， Ｑ／２ Ｏ １ １）填补了国内在骨修复领域的一项 ２ ｏ 至全国沿海的鲆鲽类养殖综合 效益大幅度提升 ，养殖 产品 空 白。 由于该项目采用废弃贝壳资源 ， 不但可以保护环境 ， 还 有 望打入 国际市场 ，对推进我 国海 水养殖工业化进程 将起 可 以变废为宝 ， 创造社会和经济效益 ， 符合 国际低碳发展战
该系统运行一 年来 ，运行状态 稳定 、高 效 ，所养 的鲆 前， 项目研发的ＸＭＵ ｌ 该 －型贝壳多孔羟基磷灰石基骨修复材
度快 、养殖周 期短 、资源 消耗 低等特点 ，有效保证 了９ ％ 和三 致反应， ５ 主要技术指标已达到国际上 同类产品标准。 的水资源重复利用 ，所 有车间 内除人工 投饵外 ，其他管理 工作 完全 由微 机统 一操 作 ，取得 了 明显 的经济 、社 会和 批 量生产， 课题 组 已经根据 中华人 民共和 国标准法 ， 制定了 生态效 益。这种 生产模 式 已在该 试验站 的８ 个车 间全面进 ＸＭＵ １ －型贝壳多孔羟基磷灰石基骨修复材料 的企业标准（ 标
使全封 闭的循环 水养殖技术与 装备 取得 了重大突破 ，现 已 以废 弃贝壳为原 材料 ， 提取 羟基磷灰石和壳聚糖 ， 研发一种
建成规模化 的全封闭式养殖车 间多个、率先步入 循环 利用 新型 的骨修 复材料， 既可应用于骨科、 形外科、 整 五官科 手
资源的低碳养殖 。 鲽类和试养 的石斑鱼 、河 术， 也可作为载体 材料用于组织 工程和控 缓释药物制剂。目 等海水鱼类 ，都 表现 出生 长速 料 经理化测试 和生物学评价， 无发现毒 副作用、 过敏 、 热原 为 了对 该产 品实施 质量管 理 ， 并进 行医 院临床试用和
生 长 速 度 快 ，成 鱼 最 大 可 长 到 ４ 公 斤 ，其 肉质 坚 韧 少 刺 ， ０
营养价值高 、味道鲜美 ，深受广大消费者喜爱 ，一 直被视 为上品食用鱼 。但 因为过度捕捞 ，天然产量逐 年下降 ，市 场价格 不断飙升 ，每公斤 的市场 价格在 １ ０ ２ 元左右 ，饲养 白斑狗鱼具有 良好的市场前景 。
贝壳名 子羟 基磷灰Ｉ Ｌ 石基骨修复 料 “ 鲆鲽类 全封闭式循 环小养 殖系统＂ “ 率先进入低碳养殖 Ｂ ｜ Ｘ ＂取得重大进展 ＇ｔ ，ｌ ￣ Ｊ
６ ］ ０Ｅ ，国家鲆 鲽类 产业 技术体 系莱州综 合试 验站 Ｙ ３ １
家现场验 收。该系统通过研究 、集 成 、配套 、组 装 ，并经 过 多次改进 和优化设计方 案，达 到系统功能 的全 面整合 ， 福建省海洋与渔业厅重点项目 《 贝壳多孔羟基磷灰石基 该项 目由福州大学生物和医药技术研 究院院长 、 门大 厦 学生物医学工程研 究中心主任张其清教授组织的科研 团队， 研 发的 “ 鲽类全封 闭式循环 水养 殖系统”顺利 通过了专 骨修复材料 的研发） 鲆 ） 经过两年努力， 目前取得了重大进展。
到非常重要 的作用 。 略， 具有广阔的发展前景 。（
《 中国水产》２ １ 年第８ ００ 期
退。
有益菌为主要操纵 措施 的养 殖池塘 藻相调控 技术 ； 通过 集
术 ， 立了对虾池塘 环境 营养和有益 菌调 控的藻相 平衡 技 建 研 究成果在 高位池 、滩涂土 池和 河 口区土池等类型 池
周 围 附着很 多杂质 ，孵 化率 很 低 ，生长繁 殖正 在严 重 衰 成营养调控 构建优 良藻相 和有益菌调控平衡 藻相的系列技 并为相关水质改 良产品的研发提供了参考依据。 为此 ，中国水产科学研究 院黄海水产研 究所 自２ ０ 年 术， ０７ 开始研究金乌贼繁殖 苗种技术 ，并最 终取 得了人工繁育 的 ９０ 亩 成功 ，目前 已在青 岛开发区青 岛金沙滩 水产开发有限公司 塘 进行 了对 虾养殖 示范与推 广 ，应用 面积３ ４ ０ ，增产 繁育金乌贼苗种５ 万 只。至此 ，金乌贼 苗种繁育 已不再是 ７ ４ ．吨 ，增加 产值２ ７ ０１ Ｏ ３ ９４ ０ ３ ．万元 ，增 加利税５ ．万元 ， ２５ １ ８ 难题。 （ 同玉 刘 刚） 杨 培 训从业人员８ ０ 名 ，经济 、社会和生态效益显著。 ４０
国 际先 进 水 平 。
金乌贼苗种规帻繁宥接市 在青岛获得突被
该 成果研 究 了３ 不，经过 四年 的攻坚 ，金乌贼 苗种规 模繁育 技 中水体 、底泥 的营养水平及微藻群 落结构变化的规律 ，建 月１ 术在青 岛开发区通过专 家认定 。金乌贼苗种规模繁 育关键 立 了以环境 营养调控为主要措施 的藻相调 控技术 ；研究 了 技术终于获得突破 ，将 可以进行大规模 人工 繁育。 虾池优势微藻一 一 蛋白核小球藻 、 微绿 球藻、 啮噬隐藻、 绿 金乌贼 是我国的 四大 经济鱼类之一 ，是海洋生物 中蛋 色颤藻的生长、 生态位及其环 境影响因子， 分析 了微藻种间 乳酸 杆菌、 光合 细菌的相互 关系， 构建了以 白质含量 较高的种类 ，口味鲜美 ，营养丰富 ，食用与保健 及与芽 孢杆菌 、 价值均很高 。但 由于在 自然海 区中金乌贼产的卵黏度大 ，
“ 对虾． 塘环 境营养和有 益菌调控的 也 藻相平衡 接市＂逦过鉴定
７ ｌ ８日，广东 省海洋 与渔业 局组织 专家在广 州对 中 Ｙ １
国水产科学研 究院南海水产研究所 完成的 。 对虾池塘环境 营养和有益菌调 控的藻相平衡技术 ”进行 了鉴定。该技术
总体达到 国内领先 ，在有益菌调控池塘 藻相技术方面达到
