医疗IT系统在医院电气设计中的应用
医疗IT系统在医院电气设计中的应用摘?要许多国际标准都对医疗领域，尤其是那些生命攸关的场所，如手术室、重症监护室、心脏监护室等的配电系统作了特殊的规定。
现在国际上针对医疗领域中的手术室、ICU、CCU等重要场所通常采用局部“中性点不接地的供电系统”（IEC 标准称之为“医疗IT系统”或“隔离电源系统”）供电。
文章阐述了IT系统设置的必要性，国内外规范的相关要求及IT系统的基本配置等问题。
关键词IT系统?基本配置?绝缘监测?过负荷检测一、医疗领域选用IT系统（中性点不接地配电系统）的必要性（一）IT系统因降低了触电电压和电网对地漏电流（有效控制对心脏的直接漏电），故人身触电危险被降到最小程度众所周知，当用电设备对人体心脏直接漏电达到10μА时，会导致患者触电身亡，医学上称之为“微电击”。
而在一般民用建筑中常规选用的RCD、ELCB等对地漏电断路器，其动作响应值均为30mA，远远不能满足医疗领域的要求。
现在国际上针对医疗领域中的手术室、ICU、CCU等重要场所通常采用局部“中性点不接地的供电系统”（IEC标准称之为“医疗IT系统”或“隔离电源系统”）供电。
通过单相0.5KV A～10KV A的隔离变压器为这些场所供电，可以防止其他供电回路中的漏电流通过接地线窜入手术室、ICU、CCU等2类医疗场所的医疗电器设备上，从而避免因此对患者安全所构成的威胁。
其次，一旦隔离电源系统中所接的负载（如各种医疗电器设备、配电元器件、配电线路等）出现对地绝缘故障，因为电源端无接地线，故漏电流对地不能构成回路，对地只能产生一个微弱的容性漏电流，从而最大限度保护了患者免遭漏电的伤害。
（二）IT系统一旦出现第一个对地漏电故障，不会导致系统断路器或熔断器动作，因而保证了电源供电的可靠性在医疗领域，某些场所对供电持续性要求很高，故设计成两路（甚至三路）电源（TN-S供电系统）自动切换，以保证这些特殊场所的供电连续性。
但如果在负载端出现相对地绝缘故障时，故障电流将经过电源中性点对地构成回路，从而形成一个较大的故障电流，使上一级断路器或熔断器因过电流动作，最终导致供电中断。
医用隔离电源系统技术要求
关于增加手术室,重症监护室等特殊场合使用的医用隔离电源系统的技术要求1. 要求使用进口或合资品牌的专用配电柜,该柜必须具备CCC认证。
不得采取采购主要元件自行成套的方式。
2.医用隔离电源系统由医用隔离变压器,绝缘监测,外接报警装置,断路器等主要元件组成,主要元件品牌要求和配电柜品牌一致并应符合以下标准:2.1隔离变压器2.1.1 满足《建筑物电气装置第7-710部分：特殊装置或场所的要求—医疗场所》GB16895.24-2005 / IEC60364-7-710:2002 710.512.1.6中规定:医用隔离变压器应符合IEC61558-2-15的要求。
2.1.2 变压器的二次侧额定电压Un不应超过250V，用于移动式和固定式设备的医疗IT系统应采用单相变压器，其额定输出容量不应小于0.5Kva，但不应超过10Kva。
2.1.3 医用隔离变压器的金属外壳需与局部等电位联结端子板联结。
2.2绝缘监测仪2.2.1绝缘监视报警系统应符合IEC61557-8和IEC60364-7-710标准。
2.2.2交流内阻抗应至少为100kΩ;测试电压不应大于直流25V;即使在故障情况下，其注入电流的峰值不应大于1Ma;最迟在绝缘电阻降至50 kΩ时，应发出信号。
应配置试验此功能的器具。
2.3报警显示系统2.3.1实时监视隔离变压器负荷状况及变压器的绕阻温度。
2.3.2一只绿灯亮表示工作正常；当绝缘电阻下降到最小整定值时，一只黄灯亮。
应不能消除或断开这个亮灯指示；当绝缘电阻下降到最小整定值时，音响报警动作。
该音响报警可以解除；当故障被清除恢复正常后，黄色信号应熄灭。
3.质保和售后服务3.1医用隔离电源系统供应商应为整柜提供不小于18个月的质保期。
3.2为确保服务响应时间，应优先选用在当地具有分支机构(分公司,办事处)的品牌。
医用电气设备的安全检测-V1
医用电气设备的安全检测-V1
医用电气设备在医疗工作中扮演着重要的角色，然而，由于操作过程
中不可避免地涉及到电气能量等安全问题，因此安全检测是必不可少的。
1. 检测周期
医用电气设备的检测周期一般为一年，即每年对医用电气设备进行一
次全面检测。
在此基础之上，对于病危重症患者使用的设备，检测周
期需要缩短至半年甚至更短。
2. 检测内容
医用电气设备的安全检测内容包括采用专业安全检测仪器对设备进行
电气安全检测和机械安全检测。
其中，电气安全检测主要检测电接地、绝缘电阻、电气泄漏电流、动力线电压和外壳漏电等方面。
3. 检测标准
医用电气设备的安全检测标准是国家行业标准，目前最新版本是
GB9706.1-2015《医用电气设备第1部分：一般安全要求》。
通过检测，医用电气设备必须符合国家行业标准的要求方可正常使用。
4. 检测依据
医用电气设备的安全检测依据主要是国家行业标准和设备制造商提供
的技术文件。
一般来说，医院需要委托专业安全检测机构对医用电气
设备进行检测，并以检测报告为依据进行后续维护和保养。
5. 检测意义
医用电气设备的安全检测意义重大。
一方面是保障患者安全，尤其是病情较为严重的患者；另一方面是降低医疗事故发生率，提高医院的声誉和患者满意度。
因此，医用电气设备的安全检测工作必须高度重视，全面深入地开展。
总之，医用电气设备的安全检测工作是一项十分重要的工作，需要全面、深入、科学地开展，从而保障医疗事故的最小化和患者的安全。
医疗隔离,医疗设备漏电流在二类医疗场所手术室、重症监护室IT中的应用。
外接报警与显示仪是一款采用先进的现场总线通信技术的远程显示和声光报警装置。能 够实时显示 AIM-M 系列医疗智能绝缘监测仪当前绝缘电阻、变压器负荷率等监测数据，并在 系统出现故障时发出声光报警信号。也可以通过 AID 系列报警与显示仪远程设置 AIM-M 系列 医疗智能绝缘监测仪的报警阈值。AID 系列报警与显示仪根据安装方式和显示方式的不同共 有 AID100、AID120 和 AID200 三个型号。该装置可安装于手术室或重症监护室内的信息控制 面板上，以便于医护人员了解隔离电源系统的运行状况，以及系统出现故障时的故障类型。 可安装于手术室、护士站等场所。
1 TN-S系统和IT系统供电特点
1.1 TN-S系统
如图1所示，在医院供电中通常会采用TN-S系统，即电源的中性点直接接地，电气装置所有
的外露可导电部分和外界可导电部分与中性线连通，在TN-S系统中中性线（N线）和保护线
（PE线）是分开的。设备的外壳虽然采用保护接地，当设备发生漏电时，仍有微电流流过人
隔离变压器
绝缘监测仪
医
电源模块 疗
IT
电流互感器
系
报警与显示仪
统 信号发生器
故障定位仪
2.1 隔离变压器
图 3 医疗IT系统的构成
AITR 隔离变压器是专门用于医疗场所的隔离变压器，初级绕组与次级绕组之间采用了
双重绝缘处理，并设计了静电屏蔽层，最大程度减少了两绕组之间的电磁干扰。绕组内安装
了 PT100 温度传感器，可用于监测绕组温度。隔离变压器整体采用真空侵漆处理，增加了机
图 5 IT系统在手术室配电系统图
图 6 IT 系统在重症监护室配电系统图 IT 系统设备需要满足的要求： (1) 隔离变压器对地泄露电流和外护物的泄漏电流均不应超过 0.5mA ；医疗 IT 系统应采用 单相隔离变压器，隔离变压器额定输出容量不应小于 0.5kVA，但不应超过 10kVA。 (2) 绝缘监视仪交流内阻抗应至少为 200kΩ，测试电压不应大于直流 25V，即使在故障情况 下，其注入电流的峰值不应大于 1mA，在绝缘电阻小于 50kΩ时，应发出绝缘故障指示。 (3) 报警与显示仪应装设在手术室内的情报面板上或者护士站内，以便医务人员可以经常监 视。在绝缘电阻小于 50kΩ时，音响报警动作，提醒工作人员处理相关故障。当故障被清除 后，系统自动恢复正常。 (4) 对于手术室，每个房间应配有独立的 IT 系统，主要仪器用电插座、无影灯、吊塔等各 用电回路必须经过隔离变压器。 (5) 柜体以及 IT 系统的用电设备的外壳应可靠接地， 总之，IT 系统不但满足了我国《民用建筑电气设计规范》中对 2 类医疗场所必须使用 医疗 IT 系统的要求，而且充分保障了患者和医务人员的安全和医疗设备的安全使用，所以 IT 系统在我院新区医疗系统中具有很强的实用性。
IT配电监测系统在医疗漏电流中的应用,医用隔离电源监控系统
IT配电监测系统2017.11安科瑞顾静楠一医用隔离电源及其监控系统1.概述 随着电子医疗设备在医院领域的广泛应用，漏电流对病人构成的威胁也越来越大，尤其是那些生命攸关的场所，病人在手术中或麻醉状态下，各种电极、传感器直接插入人体内，微小的漏电流都有可能导致病人触电身亡。
另外有些医疗设备用于维持重症病人的生命，一旦设备停电，也会对病人的生命构成威胁。
因此，对于医院这一特殊场所的电气设计，应严格按照国家标准和规范要求，采用IT系统供电。
安科瑞医用IT系统绝缘监测故障定位装置及系统适用于医院的手术室、ICU(CCU)监护病房等重要场所，能为这类场所提供安全、连续、可靠的供电解决方案。
2.医用隔离电源监控系统 医用隔离电源监控系统用于集中监控医疗大楼内所有医疗２类场所医疗IT系统的运行状况。
这种集中监控系统可以设置在医院电气运行和维护人员的值班室内，也可以集成在其它电力监控系统中，由专业的电气人员进行监控，一旦某套IT系统出现故障，电气维护人员也能在第一时间内做出判断，并根据现场情况进行处理。
2.1系统拓扑图2.2软件功能 安科瑞医用隔离电源监控系统是基于触摸屏软件设计，软件具有远程测量、远程参数设置和远程自检等多种功能，为医院2类场所隔离电源系统的集中监控提供了强大的系统集成工具。
软件的主要功能如下：■一次图和现场分布显示 系统具有一次图及现场分布图显示功能，能直观的了解并及时地发现IT供电系统的报警地点或区域，从而方便专业人员及时到达现场进行故障排查；■实时数据采集与显示 利用安装于各隔离电源系统中绝缘监测仪表和绝缘故障定位仪表，采集各隔离电源系统的参数。
采集到的数据实时显示在监控系统界面，这些监测参量含IT系统对地绝缘电阻、变压器负荷电流、变压器绕组温度及绝缘故障回路等；■故障报警 将各医用隔离电源系统出现的各类故障，如绝缘故障、过载故障、超温故障以及接线断线故障等信息进行统一处理和记录，并可直接在显示界面上弹出显示故障类型、监测值、故障地点以及故障发生时间等信息。
医疗设备电气安全的漏电流检测

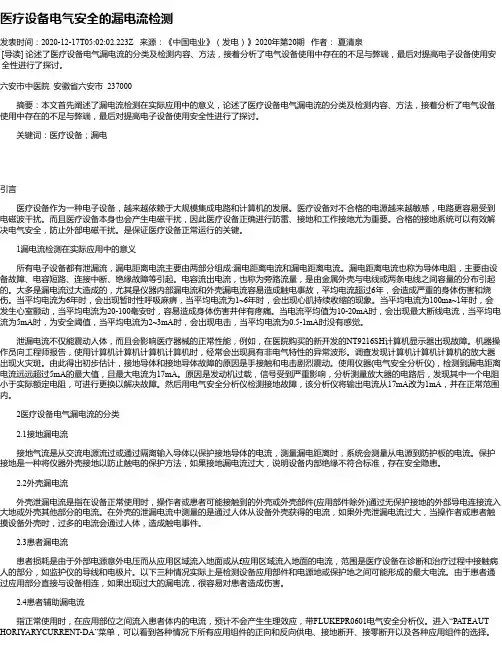

医疗设备电气安全的漏电流检测发表时间：2020-12-17T05:02:02.223Z 来源：《中国电业》（发电）》2020年第20期作者：夏清泉[导读] 论述了医疗设备电气漏电流的分类及检测内容、方法，接着分析了电气设备使用中存在的不足与弊端，最后对提高电子设备使用安全性进行了探讨。
六安市中医院安徽省六安市 237000摘要：本文首先阐述了漏电流检测在实际应用中的意义，论述了医疗设备电气漏电流的分类及检测内容、方法，接着分析了电气设备使用中存在的不足与弊端，最后对提高电子设备使用安全性进行了探讨。
关键词：医疗设备；漏电引言医疗设备作为一种电子设备，越来越依赖于大规模集成电路和计算机的发展。
医疗设备对不合格的电源越来越敏感，电路更容易受到电磁波干扰。
而且医疗设备本身也会产生电磁干扰，因此医疗设备正确进行防雷、接地和工作接地尤为重要。
合格的接地系统可以有效解决电气安全，防止外部电磁干扰。
是保证医疗设备正常运行的关键。
1漏电流检测在实际应用中的意义所有电子设备都有泄漏流，漏电距离电流主要由两部分组成:漏电距离电流和漏电距离电流。
漏电距离电流也称为导体电阻，主要由设备故障、电容短路、连接中断、绝缘故障等引起。
电容流出电流，也称为旁路流量，是由金属外壳与电线或两条电线之间容量的分布引起的。
大多是漏电流过大造成的，尤其是仪器内部漏电流和外壳漏电流容易造成触电事故，平均电流超过6年，会造成严重的身体伤害和烧伤。
当平均电流为6年时，会出现暂时性呼吸麻痹，当平均电流为1~6年时，会出现心肌持续收缩的现象。
当平均电流为100ma~1年时，会发生心室颤动，当平均电流为20-100毫安时，容易造成身体伤害并伴有疼痛。
当电流平均值为10-20mA时，会出现最大断线电流，当平均电流为5mA时，为安全阈值，当平均电流为2~3mA时，会出现电击，当平均电流为0.5-1mA时没有感觉。
泄漏电流不仅能震动人体，而且会影响医疗器械的正常性能，例如，在医院购买的新开发的NT9216SH计算机显示器出现故障。
医用电气设备安全检测
（5）如果设备具有从Ⅰ类防护转为Ⅱ类防护的装置，必需满足以下全部要求：
①转换装置必需明确指出所选类别； ②必需使用工具方能转换； ③设备在任何时候必须符合选用防护类别的全部要求； ④在Ⅱ类设备工作位置上，转换装置必须切断保护接地线与设备的连接，或将其转换成符合要求的功能接地线。 设备除基本绝缘外，必须按Ⅰ类或Ⅱ类设备要求配备附加保护；由外接直流电源供电的设备（如在救护车上使用），当极性接错时必须不会发生安全方面的危险。
对电击有特定防护程度的设备。
01
一般没有应用部分的设备，或虽有应用部分，但应用部分与患者无电气连接（如：超声诊断设备、血压监护设备等）的设备，或虽有电气连接，但不直接应用于心脏的设备均可设计为B型医用部分。(对地漏电流正常状态 0.5mA,单一故障1mA.)
02
1．B型应用部分：
2．BF型应用部分：
4．对保护接地阻抗的要求：
使用50－60Hz，空载电压不超过6V的正弦波交流电源，产生10－25A的电流，时间至少为5s，测量上述部件之间保护接地连接的电压降，计算其保护接地阻抗。
使用大电流测量的原因，是需要有足够的幅值引起电气设备中的保护装置（熔断器、断路器、对地漏电流断路器等）在短时间内动作，并且考核保护接地线不会被熔断。试验时间至少为5s ，是为了显示出保护接地连接太细或接触不良而产生的过热。这样的“薄弱点”只用测量电阻值的方法是不能发现的。
一般还应指出进液防护类型：普通；防滴；防溅；防浸设备。
如：心电监护设备可设计为：Ⅰ类CF型应用部分普通设备；某种超声治疗设备可设计为：Ⅱ类B型应用部分防溅设备；带有心电同步显示的超声诊断设备可设计为：Ⅰ类、带CF型应用部分的设备等。
三、产品类、型：
四、电压和（或）能量的限制：
综合医院电气设备的选择与安装的规定(通用版)
综合医院电气设备的选择与安装的规定（通用版）
综合医院电气设备的选择与安装的规定如下所述：
1、医用IT系统隔离变压器，应符合下列要求。
1）医用IT系统宜采用单相变压器，其额定容量不应低于0.5kVA，且不宜超过8kVA；
2）隔离变压器应靠近使用场所，并应采取防护措施；
3）隔离变压器二次侧的额定电压不应超过250V；
4）当隔离变压器处于额定电压和额定频率下空载运行时，流向外壳或大地的漏电流不应超过0.5mA。
2、1类和2类医疗场所，应根据可能产生的故障电流特性选择A型或B型剩余电流保护器。
3、2类医疗场所每个终端回路，均应设置短路与过负荷保护，但在医用IT系统变压器的一次侧与二次侧不应设置过负荷保护。
4、2类医疗场所内，医用IT系统二次侧各终端回路应设置双级保护装置，应配置至少2个独立回路供电的多个插座。
5、每组插座回路，应独立设置短路保护，有条件时可独立设置过负荷报警。
6、医用IT系统插座应有固定、明显的标志。
7、1类和2类医疗场所内，宜提供2个不同电源的照明回路。
8、电气装置与医疗气体释放口的安装距离不得少于0.20m。
9、医院消防设计应符合下列要求。
1）应急系统的电源、控制缆线宜采用无卤低烟阻燃型或矿物绝缘型；
2）防火漏电保护应采用信号报警。
医用IT不接地供电系统(医用隔离电源)产品与技术比较
性漏电流 ，对人体不会产生危害 ，同时也不会导致空开动作 ， 从而保证 了手术室供 电的连续性 。 ３ 、降低 了对地漏电流 ，故提 高了防火安全性 。
及报警终端 三个放在 一起。供 电原 理很简单 ，说 白了就是利
用 隔离变压器把 Ｔ Ｎ供 电变成不 接地 的 Ｉ 电 ，实 际上一个 Ｔ供 隔离变压器就能实现应用 的功能，但考虑到系统的长期稳定性， 才会放上绝缘监测仪进行在线的实时检测整体 的绝缘水平。
意大利 Ｃ Ｉ４４ Ｅ — ６
美 国 Ｎ Ｐ ９ １９ ＦＡ９—９３
因此 ，现在 国际上对 医疗 领域 中的手 术室 、Ｉ Ｕ Ｃ Ｃ 、Ｃ Ｕ 等重 要场所 通 常采用 局部 “ 中性线 不接 地供 电系统 ” （ 即 “ ｒ系 统 ” 或 称 “ 离 电 源 系 统 ” 供 电 。 同 过 单 相 ｒ 隔 ） ３ Ｖ 一０ Ｖ Ｋ Ａ １Ｋ Ａ的隔离变压器给这些场所供 电 ，首 先可以防止 其他供电回路 中的漏 电流通过接地线窜入手术 室 、Ｉ Ｕ、Ｃ Ｕ Ｃ Ｃ 的医疗 电器设备上对病人 的安全构成威胁 ；另外 ，～旦 隔离 电源上所 接的负载 （ 如各种 医疗 电器设备 ）出 现对地故 障 ， 因对地不构成 回路 ，只 能产 生一个很小 的容性 漏 电流 ，极 大 的保护 了病人免遭漏 电流的伤害。 ２ 、当电网 负载 出现 第一个 绝缘故 障点 时 ，不会 引起 电
在 医疗领域 ，某些场所对供 电持续性要求很 高 ，故设计 成两 路 （ 甚至三路 ） 电源 （ 接地供 电系统） 自动切换 ，以保 证这些特殊场所 的供电连续性 。但 如果在负载端 出现相对绝
《 医院洁净手术部建筑技术规
８３１ ． ． ． ３中规定 “ 洁净手术部
缘故 障时 ，故 障电流将经过 电流 中性 点对地构成 回路 ，从而 形成一个较大 的故 障电流使上一级 空开或熔断器 动作 ，最终 导致供 电中断 ，而如果在这些特殊场所局部采 用 Ｉ 电系统 Ｔ配
医疗场所漏电保护与接地设计
医疗场所漏电保护与接地设计【摘要】在医疗场所内，对供电的可靠性和安全性要求要比一般场所高，中性点通过阻抗接地系统（即，IT系统）可以实现高可靠性和安全性的配电系统。
本文介绍了医疗IT系统的概念、使用及其特征，分析了医疗电气场所中IT系统的漏电保护，总结了医疗场所IT系统的接地方式，旨在为同行提供参考。
【关键词】电气安全；医疗IT系统；漏电保护；接地设计引言随着科学技术的飞速发展，现代医疗越来越多采用电气和电子设备来帮助诊冶患者。
如何保证医疗电气设备的可靠运行，如何保护医院的病人以及医护人员不受漏电事故的伤害已经变得非常重要，已经受到了国内外专家和医生们的普遍关注。
许多国家和国际标准都对医疗领域，尤其是那些生命攸关的场所，如手术室﹑重症监护室﹑心脏监护室等处的医用配电系统做出了特殊规定，其目的就是保证为该场所内的医疗电气设备提供一个安全可靠的电源，以确保医生和病人的安全。
1医疗IT系统IT系统（中性点通过阻抗接地系统）的电源变压器中性点不接地（或通过高阻抗接地），而用户端的电气设备金属外壳采用保护接地，所以IT系统又称为中性点通过阻抗接地系统。
其供电的可靠性高、安全性好。
一般用于不允许停电的场所或者是要求严格地连续供电的地方，例如电力炼钢、医院的手术室或者地下矿井等。
运用IT系统方式供电，即电源中性点不接地，一旦电气设备漏电，其对地漏电流仅为很小的电容电流，不会破坏电源电压的平衡，因此比中性点接地的系统更加安全。
医用IT系统也称为亦称医用隔离电源系统，根据国际电工协会（IEC）有关规定，医用IT系统需要包括绝缘监视仪、隔离变压器、变压器负载和温度监视设备、外接报警显示设备，因此许多国际与国家标准认定，使用医用IT系统是医疗场所供电安全可靠的关键。
因此，这对电气安全设计也提出了特殊的要求，尤其是那些生命攸关的场所，如外科手术室、重症监护室等地均需安装医用IT 系统，其目的就是为了保证对该场所内的医疗电气装置提供一个安全可靠的电源，以确保病人的安全。
对医用电气设备漏电流测试的几点认识精
对医用电气设备漏电流测试的几点认识(精)————————————————————————————————作者：————————————————————————————————日期：2对医用电气设备漏电流测量的几点认识(刘宗航、陈永强、张春英摘要:医用电气设备漏电流的特殊性决定了其分类、测量网络和测试设备的独特性,通过与 GB4943-2001和 GB8898-2001标准的比较,详细介绍了医用电气设备漏电流的分类,测试网络的来源和测试设备的具体要求。
作为第三方的检测机构,医用电气设备漏电流测试设备该如何进行期间核查。
关键词:医用电气设备漏电流在学习理解 GB9706.1-2007《医用电气设备第一部分 : 安全通用要求》第 19条“ 连续漏电流和患者辅助电流”时,很自然的寻找起 GB9706.1-2007与 GB4943-2001《信息技术设备的安全》、 GB8898-2001《音频、视频及类似电子设备安全要求》相关内容的特殊点。
(表达能否更简洁些?该条款制定的前提和目的有什么特殊性?医用电气设备漏电流的分类有什么特别之处?医用电气设备漏电流测试网络有什么特殊要求?针对医用电气设备漏电流测试设备本身有什么特殊要求?(能否改成陈述句??这些都是每个测试人员在学习理解标准时都必须重点关注的。
一、医用电气设备漏电流测量的特殊性电气电子产品安全标准都对 “ 泄漏电流”提出了安全要求, 但“ 泄漏电流”在不同的标准中有不同的表达概念,如接触电流、保护导体电流、绝缘特性、漏电流等。
GB9706.1-2007《医用电气设备第一部分 :安全通用要求》标准采用“漏电流”这个术语作为医用电气设备上的非功能性电流。
该电流会对与设备接触的人体或动物造成潜在的伤害。
3医用电气设备的适用对象和使用环境非常特殊,在漏电流测量和选定限值时必须充分考虑下列情况:1 患者由于生病、神经系统、药物麻醉或感觉运动障碍等原因无法产生正常的条件反射;2患者、操作者由于治疗的原因而使皮肤阻抗降低,失去对电流的正常防护能力;3 患者长时间与多台电气设备相连接;4患者、操作者因治疗或检查的需要,从而使患者本身成为电路的一个组成部分。
浅谈IT系统在医院几个重要场所的应用
浅谈IT系统在医院几个重要场所的应用及接地和等电位联结顾家刚（建筑一所）摘要：随着我国国民经济的发展，经济综合实力的增强，人民生活水平的提高，我国的医院也日趋现代化，各种医疗电气设备和医用电子仪器大量应用于医院的临床诊断和治疗，这些场所的接地问题也引起了设计人员的重视。
本文简单介绍了医院内几个特殊场所，如手术室、大型医疗设备机房、U.普通病房的接地和等电位联结，医用IT系统在医院中的应用以及在设计过程中应该注意的问题。
关键词：接地等电位联结医疗电气设备医用IT系统1.概述按照国际电工委员会IEC标准，医院内的医疗场所按照电气设备与人体接触的状况可分为以下几类场所：0类场所：在此场所内不使用有与人体接触的接触部件的医疗电气设备；如按摩房。
1类场所：在此场所内（不包括2类场所）使用有与人体表面接触或进入人体内的接触部件的医疗电气设备。
如：病房、产房、放射线诊断治疗室、血液透析室等。
2类场所：在此场所内使用做心脏手术的医疗电气设备（即接触部件进入心脏或接近心脏的医疗设备）或中断供电将导致生命危险的医疗电气设备。
如：麻醉室、手术室、手术准备室、手术石膏室、手术恢复室、心脏导管插入室、重症监护室、心脏监护室、血管造影检查室、早产儿监护室.《民用建筑电气设计规范》JGJ／T16－92（下称《民规》）之14．7．6条，对医疗电气设备接地进行了规定，如：医疗及诊断电气设备，应根据使用功能要求采用保护接地、功能性接地、等电位接地或不接地等形式，防止微电击的应用场所以及IT系统的应用场所等。
在医院的特殊环境里，漏电流对病人构成了潜在的危险，因此在那些生命攸关的场所，如外科手术室、重症监护室(ICU)、心脏监护室(CCU)等地均需安装医用IT系统(亦称医用隔离电源)，其目的就是为了保证对该场所内的医疗电器提供一个安全可靠的电源，以确保病人的安全。
而病房内有浴室或淋浴的卫生间，由于是在潮湿的环境内，在洗浴时人体皮肤完全湿透，人体阻抗大降，沿金属管道、金属构件等传导来的较小电压就可引起电击伤亡事故，所以在病房内应该进行等电位联结，以避免此类事故的发生。
现代医学电子仪器原理与设计8[49P][12.3MB]
![现代医学电子仪器原理与设计8[49P][12.3MB]](https://img.taocdn.com/s3/m/93063a3cf111f18583d05acf.png)
(三)接地线电阻和接地端钮的测试
48
二、电气系统的检验
1.插座的检验 插座检验的内容包括：正确的连线、符合要求 的电压、小的接触电阻以及机械弹力四个方面。 2.地线间电压和电阻的检验 任何两个插座地线之间的电压不应超过 20mV，而电阻不应超过0.1Ω。在任一插座地 线和任一病人附近的外露导体表面之间的电 压不应超过0.5V，电阻不应超过0.5Ω。 3.绝缘电源系统的检验
二、影响电击的因素
最小感知电流：是指当电流从零增加到刚刚开 始有刺激感时的电流。 人体的电击损伤正比于(I/A)2t。式中，I 为通过接触面的电流；A为接触区的表面积； t为电流作用时间。由此可看出，电流对人体 的损伤程度与电流密度的平方和通电时间成 正比。
12
二、影响电击的因素
13
二、影响电击的因素
14
二、影响电击的因素
⑶呼吸麻痹、疼痛和疲劳。较大的电流会引起 呼吸肌的不随意收缩，严重的会引起窒息，肌 肉的不随意强直性收缩和剧烈的神经兴奋会引 起疼痛和疲劳。 ⑷ 心室纤颤。心脏肌肉组织失去同步称为心室 纤颤，它是电击死亡的主要原因。一般人的心 室纤颤电流阈值为75～400mA。 ⑸ 持续心肌收缩。当体外刺激电流大到1～6A 时，整个心脏肌肉收缩，但电流去掉后，心脏 仍能产生正常的节律。
2
二、电流的生理效应 人体的体液是包含有多种离子的液体构成 的，是一种比较复杂的特殊电解质，因此人体 本身就是一个良好的导体，当人体成为电路的 一部分时，就有电流通过人体，从而引起生理 效应。 注意：引起生理效应和人体损伤的直接因素是 电流而不是电压。
电流通过人体时，主要以热效应、刺激效 应和化学效应三种方式影响人体组织。
3
二、电流的生理效应
1.热效应 热效应(又称为组织的电阻性发热):当电流通过 人体组织时会产生热量，使组织温度升高，严 重时就会烧伤组织。 低频电与直流电的热效应主要是电阻损耗。 高频电除了电阻损耗外，还有介质损耗。 2.刺激效应 人体通人电流时，在细胞膜的两端会产生 电势差，当电势差达到一定值后，会使细胞膜 发生兴奋。
GB 9706.1《医用电气设备：第1部分基本安全和基本性能的通用要求》新旧版差异一览表
第一 引入了基本性能的概念和风险管理的内容。
第二 适用范围增加了行动不方便的人使用的设备和非医疗监护使用的设备。
第三 对患者和操作者采取不同的防护方式。
第四 引入了接触电流和总患者漏电流的概念。
第五 对应用部分的温升容许值放宽，引入接触时间，不同的接触时间要求的容许值不一致。
与活动部件相关的危险
GB 9706.1-2020标准增加篇幅较多，对于活动部件的危险增加提出了明确要求，比如对身体、头、手等的机械防护间隙。考虑到成人和小孩的不同；给出了明确的间隙标准。
GB 9706.1-2020中对于移动的速度也给出要求，对于运动的超程也要考虑等。
9
9.4
不稳定的危险
（1）水平和垂直外力（条款9.4.2.3）
4
8.7
漏电流和患者辅助漏电流
GB 9706.1-2020标准中引入接触电流和总患者漏电流。接触电流与GB 9706.1-2007外壳漏电流的概念一致，总患者漏电流是新增概念，仅对有多种应用部分的设备适用。
GB 9706.1-2020标准的患者漏电流容许值发生变化。依据GB 9706.1-2007标准，在信号输入或输出部分施加网电源电压被认为是单一故障状态，容许值为5mA。而依据GB 9706.1-2020标准此情况被认为是正常工作状态，容许值为0.1mA，要求加严。
（3）跨越门槛的移动（条款9.4.2.4.3）
重量超过45kg的移动式医疗设备能跨越20mm门槛，且风险可接受。
（ 4 ） 由不必要的侧向移动（包括滑动）造成的不稳定性
对搬运中和搬运外的不稳定性给出测试要求和评价的指标，要求在10°和5°的斜面上的滑动不超过50mm。
手术室IT供电及绝缘监测方案
浅谈医疗IT 系统及绝缘监测产品的应用1、IT 配电系统在2类医疗场所的应用2类医疗场所对供电持续性和漏电流要求较高,IT 系统降低了系统对地的泄漏电流，人身触电的危险被降低到最小程度。
在IT 系统中安装了绝缘监测仪装置, 大大提高了事故预防能力, 系统一旦显现第一个绝缘故障, 可不能引发系统的停电,保证了供电的持续。
在医院的手术室和ICU 病房中，为了保证供电的靠得住性，采纳了双电源切换的供电方式，一旦该路电源停电，另外一路电源会专门快切换。
关于重要负荷，采纳IT 系统供电。
当发生绝缘故障时, 故障电流对地无法组成回路, 只会产生一个很小的容性漏电流, 同时电流可不能致使上一级断路器或熔断器动作, 保证了供电的持续性。
为了实时监测IT 系统对地的绝缘状况，系统内设置了绝缘监测装置，当系统绝缘下降到监测装置的报警值时，该监测装置会发出报警信息，提示系统显现绝缘故障，需尽快进行排除。
IT 系统配电示用意如图1所示。
设备等电位端子排AIM-M100隔离变压器QF图1 IT 配电系统示用意在本工程除采纳IT 系统供电外，还采取了以下几种方法, 确保IT 系统供电的平安性和靠得住性。
1）IT 系统中采纳的断路器均选择带短路爱惜，而不带过载爱惜断路器，避免因系统过载跳闸，阻碍供电的持续性。
2）为了有效避免不同用电设备外壳电位差而产生的电击事故，该系统采取进行了靠得住的等电位联接。
3）IT 系统插座和插座箱均有明显的标志，TN-S 系统插头不能插入。
4）为尽可能减小IT 系统对地的泄露电容引发的漏电流，隔离变压器的容量限制在8kVA 以下。
5）IT 系统的绝缘监测采纳医用的绝缘监视仪, 并知足国家标准对该类产品的要求。
绝缘监测仪只用于故障报警，不能动作于断路器。
2 手术室IT 供电及绝缘监测方案本次设计中手术室采纳了安科瑞公司的医疗IT 配电产品，其系统由隔离变压器、绝缘监测仪、仪用电源、外接报警显示仪和绝缘故障定位装置组成。
医疗器械技术评估的电气安全性测试与评估
医疗器械技术评估的电气安全性测试与评估一、概述医疗器械在现代医疗中起着至关重要的作用，而电气安全性是评估医疗器械品质和可靠性的其中一个重要指标。
本文将介绍医疗器械技术评估中电气安全性测试与评估的相关内容。
二、电气安全性测试电气安全性测试是确保医疗器械在正常使用条件下对用户和患者的电气安全的一种方法。
常见的电气安全性测试内容包括：1. 绝缘测试：绝缘测试用于检测医疗器械的绝缘材料和电气连接是否符合标准要求。
通过应用一定的电压到器械的不同部分，检测其绝缘阻抗来评估是否存在漏电的风险。
2. 泄漏电流测试：泄漏电流测试用于评估医疗器械绝缘是否良好，是否存在漏电的风险。
测试过程中，将医疗器械接地，并施加一定的电压，通过测量漏电电流来判断是否符合标准要求。
3. 接地测试：接地测试用于检测医疗器械的接地是否良好。
在测试中，施加一定的电流到器械的接地线上，并通过测量设备的电阻来评估接地是否符合要求。
4. 内部电源测试：内部电源测试用于评估医疗器械内部供电电源的安全性。
通过检测供电电源的电压、电流和频率等参数，来判断是否达到标准要求。
三、电气安全性评估电气安全性评估是对医疗器械电气安全性测试结果的分析和评估。
评估的目的是确定医疗器械是否满足相应标准的要求，以及是否存在电气安全方面的风险。
1. 标准比对：在电气安全性评估中，首先需要比对医疗器械的测试结果与相关标准要求。
通过对比，评估器械是否符合标准要求，以及是否存在不合格的地方。
2. 风险评估：在电气安全性评估中，进行风险评估是非常重要的一步。
评估者需要分析测试结果，评估器械的使用过程中可能存在的电气安全风险，并提出相应的措施和建议来降低风险。
3. 技术文档编写：电气安全性评估的结果需要详细记录在评估报告中。
评估报告应包括测试结果、对比分析、风险评估以及相应的建议和措施等内容。
编写技术文档需要准确、清晰地表达评估结果，以便供相关部门和人员参考。
四、电气安全性测试与评估的重要性电气安全性测试与评估对于医疗器械的可靠性和安全性至关重要。
医用隔离电源的规范起源与要求
医用隔离电源的规范起源与要求：医用隔离电源起源于IEC国际电工组织就医院场所的电气使用情况结合医用设备电源IEC60601-1标准中电气对病患影响部分内容针对不同场所形成建筑电气标准IEC60364-7-710对场所进行分类并制定医用场所的基本要求。
核心功能：1，将原有建筑中TN、TN-S、TN-C-S系统通过医用隔离变压器进行隔离形成IT系统。
当一次故障时，漏电流通过分布电容形成回路不形成达到让保护装置动作的故障动作额定电流，避免造成手术过程或者患者诊疗过程中断电情况引起医疗事故。
2，确保手术室ICU供电系统系统泄漏电流低于安全阈值5mA。
由于10mA会造成病患心脏悸动，引起手术过程或者ICU重症监护过程的医疗事故。
通过合格的医用隔离变压器将泄漏电流降低到标准要求的0.5mA，通过绝缘监测装置监控绝缘情况确保最低漏电流情况（绝缘值），通过监控放置负载电流过大引起泄漏过大，通过温控确保医用变压器在正常状态工作。
对进口品牌的偏好：1，IEC60364-7-710，IEC61558-2-15，IEC61557-8 这些标准基本是按照国际技术条件设定的最低要求。
中国的GB50333-2012医院建设标准针对医用隔离电源的要求基本照搬了国际标准，但是由于涉及到一些核心技术问题，懂得此项技术的国内标准制定者对标准理解相对比较少。
所以，医用建设方基本在制定招标文件时候才有遵循IEC和GB两个标准。
2，由于GB标准存在不合理的地方：医用隔离变压器泄漏电流要求小于3.5mA，这个和IEC设定标准是冲突的，也是不满足需要的。
所以基本所有的三甲医院招标文件设立都以IEC标准为主。
3，国内没有理解医用隔离电源技术，有资质做医用隔离电源测试认证的机构。
例如一些品牌号称有CCC认证，此认证仅仅对电气柜，开关等普通辅助原件进行了CCC认证，并不是医用隔离电源进行了认证。
目前全球有标准解释能力和认证能力的认证机构只有VDE和TUV 两家单位。
医用设备泄漏电流的概念与测量原理
图６
有应用部分和信号输入和信号输出部分的Ｉ类设 备使用保护接地连接和卵。ＩＩ类设备不使用保护接地 连接和所。 ３．４患者辅助电流的测量
有应用部分的Ｉ类设备、ＩＩ类设备的患者辅助电 流的测量电路如图７所示。Ｉ类设备使用保护接地连接 和卵；ＩＩ类设备不使用保护接地连接和卵。Ｓ１断开是 单一故障状态，Ｓ１闭合为正常状态。
图３
３．３患者漏电流的测量
．
（１）从应用部分至地的患者漏电流的测量电路如图
４所示。有应用部分的Ｉ类设备测量患者漏电流时使用
保护接地连接和卵。而ＩＩ类设备则不使用保护接地连
接和所。
图４
（２）由应用部分上的外来电压所引起的从Ｆ型应用部 分至地的患者漏电流的测量电路如图５所示。
有Ｆ型应用部分的Ｉ类设备使用保护接地连接和 胛，设备中未永久接地的信号输入与信号输出部分必
（１）按防电击类型分：ａ．由外部电源供电的设备，又 分为Ｉ类设备和ＩＩ类设备。ｂ．由内部电源供电的设备。
（２）按防电击的程度分：Ｂ型设备、ＢＦ型设备、ＣＦ型 设备。 １．２泄漏电流的概念
医用设备泄漏电流，是医用电器的工作电源（或 其他电源）通过绝缘或分布参数阻抗产生的与工作无 关的非功能性电流。医用设备泄漏电流分为四种形 式：连续的对地漏电流、外壳漏电流、患者漏电流及
下载时间：2010年2月23日
量。用ＭＤｌ在地和未保护接地外壳的每个部分之间测 量；用ＭＤ２在未保护接地外壳的各部分之间测量。Ｉ 类设备所闭合。
ＩＩ类设备，不论其有无应用部分，按图３进行测 量。但不使用保护接地连接和所。用ＭＤｌ在外壳和地之 间或当外壳有几个部分时在外壳每一部分之间测量。
外壳漏电流的测量分为正常状态（Ｓ１闭合）外壳 漏电流的测量和单一故障状态（Ｓ１断开）外壳漏电流 的测量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
医用IT隔离电源及监控系统安科瑞顾静楠1概述随着电子医疗设备在医院领域的广泛应用，漏电流对病人构成的威胁也越来越大，尤其是那些生命攸关的场所，病人在手术中或麻醉状态下，各种电极、传感器直接插入人体内，微小的漏电流都有可能导致病人触电身亡。
因此，对于医院这一特殊场所的电气设计，应严格按照国家标准和规范进行。
安科瑞医用IT系统绝缘监测装置及系统适用于医院的手术室、ICU(CCU)监护病房等重要场所，能为这类场所提供安全、连续、可靠的供电解决方案。
2医用隔离电源监控器2.1适用环境◆工作温度：-10℃～+55℃◆储存温度：-20℃～+70℃◆相对湿度：≤95%不结露◆海拔高度：≤2500m◆污染等级：Ⅲ级，安装类别：Ⅲ级2.2主要组成部件安科瑞医用隔离电源监控器柜主要功能及组成部件见下表。
2.3实体结构图1：报警指示灯(红色)，系统接收到监控报警信号时指示灯点亮。
2：通讯故障指示灯(黄色)，系统通讯异常时指示灯亮。
3：运行指示灯(绿色)，系统正常运行时指示灯点亮。
2.4软件界面医用隔离电源监控器柜可对安装于各ICU病房、重症监护室的IT系统的运行状态进行集中的、实时的监测与显示，监测参量含IT系统对地绝缘电阻、变压器负荷电流、变压器绕组温度及绝缘故障回路等;系统具有一次图及现场分布图显示功能，便于及时、直观地发现IT供电系统的报警地点或区域;医用隔离电源监控器柜的显示屏为触摸显示方式。
系统可单独调用某个IT供电系统的监测画面，并可通过手动选择该IT供电系统查询其变压器运行的详细状态，具有断线故障检测功能，如与被测系统连接线断线故障、温度传感器断线故障以及功能接地线断线故障等功能;医用隔离电源监控器柜具有报警显示与记录功，可记录报警发生的时刻、报警类型及报警值等信息，并可支持报警声音(报警声音也可屏蔽)，方便运维人员分析系统运行的历史情况，及时排除故障。
3医疗场所的供电解决方案3.1ICU、CCU病房配电解决方案(以GGF-I8G隔离配电柜系统图为例)方案一不带绝缘故障定位功能方案二带绝缘故障定位功能方案配置表3.2手术室配电解决方案(以GGF-O8G隔离配电柜系统图为例)方案一不带绝缘故障定位功能方案配置表3.3医用隔离电源柜医用隔离电源柜是针对医疗2类场所的供电需求而设计的具有局部IT系统的配电柜，IT系统装设绝缘监测装置来监测系统的绝缘状况，各输出回路采用了具有短路保护功能的断路器;TN-S系统输出回路则采用了具有漏电保护功能的断路器。
产品根据使用场所的不同分为GGF-O系列手术室用隔离电源柜、GGF-I 系列ICU/CCU等病房用隔离电源柜，以及隔离变压器外置，嵌入墙体安装，用于手术室配电的GRF-O和用于ICU/CCU等病房的GRF-I隔离电源柜四类，这些产品能够很好的满足各类手术室和重症监护室对电源安全性和可靠性的要求，并符合GB16895.24-2005/IEC60364-7-710:2002《建筑物电气装置第7-710部分：特殊装置或场所的要求—医疗场所》和GB7251.1-2005/IEC60439-1:1999《低压成套开关设备和控制设备》等标准。
3.3.1技术参数注：GGF-IXF和GGF-OXF隔离电源柜为隔离变压器外置，分体式安装的配电柜。
3.3.2产品命名规则3.3.3定货信息3.3.4产品外形尺寸(单位：mm)4产品介绍4.1AITR系列隔离变压器AITR系列隔离变压器专门用于医疗IT系统，产品铁芯采用日本进口的硅钢片叠加而成，损耗很小。
绕组与绕组之间采用了双重绝缘处理，并设计了静电屏蔽屏，最大程度减少了两绕组之间的电磁干扰。
绕组内安装了PT100温度传感器，可用于监测绕组温度。
变压器整体采用真空侵漆处理，增加了机械强度并具有抗腐蚀作用。
另外，产品还采用了低温升和低噪声设计，使其具有很好的温升性能和很低的噪声。
4.1.1命名规则4.1.2符合标准◆GB19212.1-2008/IEC61558-1：2005《电力变压器、电源、电抗器和类似产品的安全第1部分：通用要求和试验》;◆GB19212.16-2005/IEC61558-2-15：1999《电力变压器、电源装置和类似产品的安全第16部分：医疗场所供电用隔离变压器的特殊要求》;◆GB16895.24-2005/IEC60364-7-710:2002《建筑物电气装置第7-710部分：特殊装置或场所的要求—医疗场所》。
4.1.3性能参数4.1.4外形尺寸4.2AIM-M100绝缘监测仪AIM-M系列绝缘监测仪是一款高性能的绝缘监测装置，专用于医疗IT系统中，用于监测IT系统对地的绝缘状态，当系统出现绝缘故障时，能够及时发出报警信号，提醒工作人员根据实际情况进行处理。
产品具有丰富的显示与报警指示功能，界面友好，操作方便。
4.2.1产品功能◆具有对被监测IT系统对地绝缘电阻、变压器负荷电流、变压器绕组温度实时监测与故障报警功能;◆能实时监测与被测系统连线断线故障、温度传感器断线故障以及功能接地线断线故障，并在故障发生时给出报警指示;◆继电器报警输出、LED报警指示等多种故障指示功能;◆采用先进的现场总线通讯技术，与外接报警和显示仪、上位机管理软件通讯，可以实时监控IT系统的运行状况;◆具有事件记录功能，能够记录报警发生的时间和故障类型，方便操作人员分析系统运行状况，及时消除故障。
4.2.2符合标准◆GB16895.24-2005/IEC60364-7-710:2002《建筑物电气装置第7-710部分：特殊装置或场所的要求—医疗场所》;◆IEC61557-8-2007《交流1000V和直流1500V以下低压配电系统电气安全防护检测的试验、测量或监控设备第8部分：IT系统用绝缘监测装置》。
4.2.3技术参数4.2.4外形及安装尺寸(单位：mm)4.3AID系列报警与显示仪AID系列报警与显示仪是一款采用先进的现场总线通信技术的远程显示和声光报警装置。
能够实时显示AIM-M系列医疗智能绝缘监测仪当前绝缘电阻、变压器负荷率等监测数据，并在系统出现故障时发出声光报警信号。
也可以通过AID系列报警与显示仪远程设置AIM-M系列医疗智能绝缘监测仪的报警阈值。
AID 系列报警与显示仪根据安装方式和显示方式的不同共有AID100、AID120和AID200三个型号。
该装置可安装于手术室或重症监护室内的信息控制面板上，以便于医护人员了解隔离电源系统的运行状况，以及系统出现故障时的故障类型。
4.3.1产品功能◆可实时显示绝缘监测仪的监测结果;◆可远程设置绝缘监测仪的报警参数;◆采用现场总线通讯技术，可实时获取绝缘监测仪的监测数据和报警信息;◆故障时可以声光报警，按下消音键后，声音关闭，相应的故障指示灯不会熄灭，直到故障解除为止。
4.3.2符合标准◆GB16895.24-2005/IEC60364-7-710:2002《建筑物电气装置第7-710部分：特殊装置或场所的要求医疗场所》。
4.3.3技术参数4.3.4外形尺寸4.4直流稳压电源4.4.1ACLP10-24直流稳压电源仪表专用的直流稳压模块，采用完全隔离的线性变压器。
具有输出电压稳定，纹波小、耐压等级高等特点，并带有电源上电指示功能。
模块采用标准导轨安装的方式，可以和绝缘监测仪安装在同一导轨上，安装方便。
4.4.1.1符合标准◆GB19212.1-2008/IEC61558-1：2005《电力变压器、电源、电抗器和类似产品的安全第1部分：通用要求和试验》;◆GB19212.16-2005/IEC61558-2-15：1999《电力变压器、电源装置和类似产品的安全第16部分：医疗场所供电用隔离变压器的特殊要求》。
4.4.1.2技术参数4.4.1.3外形及安装尺寸(单位：mm)4.4.2DR-60-24直流稳压电源DR-60-24直流稳压电源可同时为AIM-M200医用智能绝缘监测仪、ASG100测试信号发生器、AIL100系列绝缘故障定位仪和AID200集中报警与显示仪等仪表提供直流24V 电源。
该电源功率大、电压输出稳定、安装方便，可满足上述仪表的供电要求，是推荐的电源产品。
4.4.2.1选型推荐型号输入输出安装方式厂家DR-60-24100-240VAC 1.8A24VDC 2.5A35mm 导轨安装台湾明纬4.4.2.2产品外形及安装尺寸(单位：mm)4.5ASG100测试信号发生器ASG100测试信号发生器采用32位微处理器芯片和高精度的信号产生电路，实现特定测试信号的产生。
当被监测的IT系统出现绝缘故障时，能及时启动并产生测试信号，配合绝缘故障定位仪实现绝缘故障定位。
4.5.1符合标准◆IEC61557-9-2007《交流1000V和直流1500V以下低压配电系统电气安全防护检测的试验、测量或监控设备第9部分：IT系统用绝缘故障定位装置》。
4.5.2技术参数辅助电源电压DC24V(±25%)最大功耗≤2VA被监测系统额定电压AC220V(±10%)额定频率45~60Hz定位信号定位电压<25V a.c.r.m.s.定位电流<1mA r.m.s.通讯方式CAN通讯协议自定义协议4.5.3外形及安装尺寸(单位：mm)4.6AIL100系列绝缘故障定位仪AIL100-4/AIL100-8绝缘故障定位仪采用高灵敏度互感器配合高精度的信号检测电路，检测ASG100测试信号发生器注入系统中的信号，准确定位绝缘故障所在的回路。
其中AIL100-4绝缘故障定位仪能定位4个回路的绝缘故障，AIL100-8绝缘故障定位仪能定位8个回路的绝缘故障。
4.6.1符合标准◆IEC61557-9-2007《交流1000V和直流1500V以下低压配电系统电气安全防护检测的试验、测量或监控设备第9部分：IT系统用绝缘故障定位装置》。
4.6.2技术参数项目指标AIL100-4AIL100-8辅助电源电压DC24V(±25%)最大功耗≤2VA被监测系统额定电压AC220V(±10%)额定频率45~60Hz定位信号定位电压<25V a.c.r.m.s.定位电流<1mA r.m.s.故障定位最大回路数4路8路响应时间<2s通讯方式CAN通讯协议自定义协议4.6.3外形及安装尺寸(单位：mm)4.7保护型电流互感器AKH-0.66P26型电流互感器是与AIM-M100绝缘监测仪配套使用的保护型电流互感器，最大可测电流为50A，变比是2000：1，电流互感器采用螺丝直接固定的方式装于机柜内部，二次侧通过接线柱引出，安装和使用方便。
4.7.1技术参数4.7.2外形尺寸图(单位：mm)5资质证书。
