医用隔离电源在某医院中的设计与应用

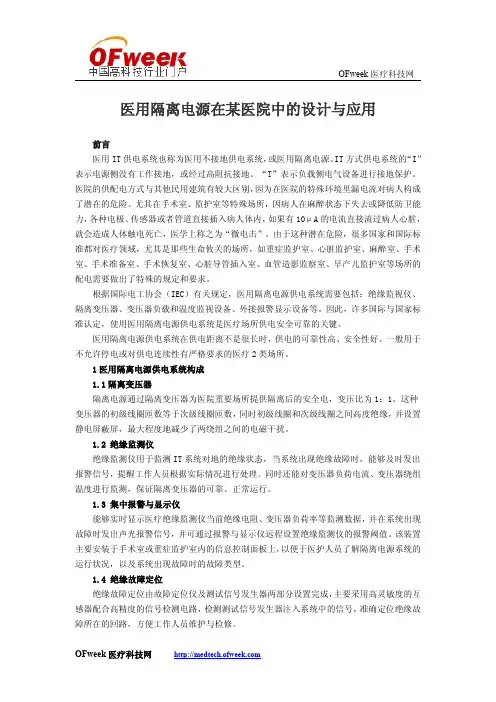

医用隔离电源在某医院中的设计与应用前言医用IT供电系统也称为医用不接地供电系统，或医用隔离电源。
IT方式供电系统的“I”表示电源侧没有工作接地，或经过高阻抗接地。
“T”表示负载侧电气设备进行接地保护。
医院的供配电方式与其他民用建筑有较大区别，因为在医院的特殊环境里漏电流对病人构成了潜在的危险。
尤其在手术室、监护室等特殊场所，因病人在麻醉状态下失去或降低防卫能力，各种电极、传感器或者管道直接插入病人体内，如果有10μA的电流直接流过病人心脏，就会造成人体触电死亡，医学上称之为“微电击”。
由于这种潜在危险，很多国家和国际标准都对医疗领域，尤其是那些生命攸关的场所，如重症监护室、心脏监护室、麻醉室、手术室、手术准备室、手术恢复室、心脏导管插入室、血管造影监察室、早产儿监护室等场所的配电需要做出了特殊的规定和要求。
根据国际电工协会（IEC）有关规定，医用隔离电源供电系统需要包括：绝缘监视仪、隔离变压器、变压器负载和温度监视设备、外接报警显示设备等。
因此，许多国际与国家标准认定，使用医用隔离电源供电系统是医疗场所供电安全可靠的关键。
医用隔离电源供电系统在供电距离不是很长时，供电的可靠性高、安全性好。
一般用于不允许停电或对供电连续性有严格要求的医疗2类场所。
1医用隔离电源供电系统构成1.1隔离变压器隔离电源通过隔离变压器为医院重要场所提供隔离后的安全电，变压比为1：1。
这种变压器的初级线圈匝数等于次级线圈匝数，同时初级线圈和次级线圈之间高度绝缘，并设置静电屏蔽屏，最大程度地减少了两绕组之间的电磁干扰。
1.2绝缘监测仪绝缘监测仪用于监测IT系统对地的绝缘状态，当系统出现绝缘故障时，能够及时发出报警信号，提醒工作人员根据实际情况进行处理。
同时还能对变压器负荷电流、变压器绕组温度进行监测，保证隔离变压器的可靠、正常运行。
1.3集中报警与显示仪能够实时显示医疗绝缘监测仪当前绝缘电阻、变压器负荷率等监测数据，并在系统出现故障时发出声光报警信号，并可通过报警与显示仪远程设置绝缘监测仪的报警阈值。
德国格力玛医疗场所完整供电解决方案漏电流检测与调节控制系统HospEC
德国格力玛医疗场所完整供电解决方案 漏电流检测与调节控制系统HospEC ®概览2ZERTIFIKATESA Elektroschaltanlagen Grimma GmbHISO 9001:2008ZERTIFIKATESA Elektroschaltanlagen Grimma GmbH我们的专业—— 成就您的卓越3关于公司ESA Elektroschaltanlagen Grimma GmbH 是一间来自德国萨克森州的电气开关设备制造公司,也是一家规模正在不断扩大的中型公司。
我们自身的研发部门是我们创新产品制造的基石。
今天，在德国格力玛工厂这里拥有400多名员工。
人力和技术的基础，让我们能用最短的时间处理重大的项目。
■ 自有技术创新■ 产品持续开发■ 技术专长和经验■ 质量、可靠性■ 服务形成了面向未来的技术解决方案的基础，塑造着我们的企业理念。
我们的产品■ 符合DIN EN 61439-1/-2 要求、通过型试验的低压开关柜和控制柜组件■ IT 系统控制柜及绝缘故障检测系统■ 符合DIN VDE 0100 710 部分和 IEC 60364-7-710 要求的调节和控制系统■ BSV ——电池支持的电源供应■ 使用触摸和滑动科技制造的信号面板和控制面板■ 绝缘、剩余电流和工作电流监测系统■ 消耗数据采集和运行能源管理评估经认可的医院质量我们的产品和系统解决方案■ 遵循最新的标准和准则，尤其包括DIN VDE 0100 710部分和 IEC 60364-7-710■ 且经独立测试实验室测试和认证我们的工作是以质量管理体系为基础，且通过DIN ISO 9001:2008 的认证。
如您在医院和医疗机构的安全电源供应方面仍有特殊要求，我们的多年经验还能供您所用！服务■ 咨询和规范标准■ 网络分析■ 规划、配置和项目管理■ 员工培训和指导■ 热线服务 ■ 维修和保养服务HospEC®4■HospEC®经由标准现场总线(CAN)的调节控制系统的数据接口开关柜系统GNS 5.1医疗场所5HospEC®67医疗场所其他区域的电源供应开关柜系统 GIV开关柜系统GIV 具备 4个控制面板HospEC®89医疗场所手术室和重症监护室的电源供应IT 系统配电板 IPS-ICU-710HospEC®1011医疗场所流动健康护理中心、门诊诊所和医学实验室应(24 V DC)AP-BSV-IPS-Serie 710 中的IT 系统配电板操作和报警器 BMTI 5HospEC®使用监控系统WeVisEC®进行剩余电流和操作电流监控使用我们的剩余电流和工作电流监测系统，电源供应故障可以通过早期预警的形式予以避免。
医用隔离电源的规范起源与要求

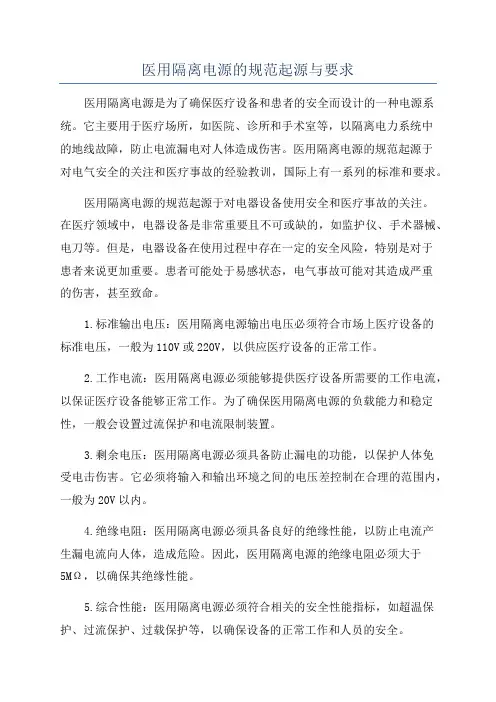

医用隔离电源的规范起源与要求医用隔离电源是为了确保医疗设备和患者的安全而设计的一种电源系统。
它主要用于医疗场所，如医院、诊所和手术室等，以隔离电力系统中的地线故障，防止电流漏电对人体造成伤害。
医用隔离电源的规范起源于对电气安全的关注和医疗事故的经验教训，国际上有一系列的标准和要求。
医用隔离电源的规范起源于对电器设备使用安全和医疗事故的关注。
在医疗领域中，电器设备是非常重要且不可或缺的，如监护仪、手术器械、电刀等。
但是，电器设备在使用过程中存在一定的安全风险，特别是对于患者来说更加重要。
患者可能处于易感状态，电气事故可能对其造成严重的伤害，甚至致命。
1.标准输出电压：医用隔离电源输出电压必须符合市场上医疗设备的标准电压，一般为110V或220V，以供应医疗设备的正常工作。
2.工作电流：医用隔离电源必须能够提供医疗设备所需要的工作电流，以保证医疗设备能够正常工作。
为了确保医用隔离电源的负载能力和稳定性，一般会设置过流保护和电流限制装置。
3.剩余电压：医用隔离电源必须具备防止漏电的功能，以保护人体免受电击伤害。
它必须将输入和输出环境之间的电压差控制在合理的范围内，一般为20V以内。
4.绝缘电阻：医用隔离电源必须具备良好的绝缘性能，以防止电流产生漏电流向人体，造成危险。
因此，医用隔离电源的绝缘电阻必须大于5MΩ，以确保其绝缘性能。
5.综合性能：医用隔离电源必须符合相关的安全性能指标，如超温保护、过流保护、过载保护等，以确保设备的正常工作和人员的安全。
在国内，医用隔离电源的规范要求主要由卫生部以及国家医疗设备质量监督检验中心制定和执行。
医用隔离电源必须经过严格的检测和认证，以确保其符合相关的安全标准和要求。
医用隔离电源的规范起源与要求
医用隔离电源的规范起源与要求：医用隔离电源起源于IEC国际电工组织就医院场所的电气使用情况结合医用设备电源IEC60601-1标准中电气对病患影响部分内容针对不同场所形成建筑电气标准IEC60364-7-710对场所进行分类并制定医用场所的基本要求。
核心功能：1，将原有建筑中TN、TN-S、TN-C-S系统通过医用隔离变压器进行隔离形成IT系统。
当一次故障时，漏电流通过分布电容形成回路不形成达到让保护装置动作的故障动作额定电流，避免造成手术过程或者患者诊疗过程中断电情况引起医疗事故。
2，确保手术室ICU供电系统系统泄漏电流低于安全阈值5mA。
由于10mA会造成病患心脏悸动，引起手术过程或者ICU重症监护过程的医疗事故。
通过合格的医用隔离变压器将泄漏电流降低到标准要求的0.5mA，通过绝缘监测装置监控绝缘情况确保最低漏电流情况（绝缘值），通过监控放置负载电流过大引起泄漏过大，通过温控确保医用变压器在正常状态工作。
对进口品牌的偏好：1，IEC60364-7-710，IEC61558-2-15，IEC61557-8 这些标准基本是按照国际技术条件设定的最低要求。
中国的GB50333-2012医院建设标准针对医用隔离电源的要求基本照搬了国际标准，但是由于涉及到一些核心技术问题，懂得此项技术的国内标准制定者对标准理解相对比较少。
所以，医用建设方基本在制定招标文件时候才有遵循IEC和GB两个标准。
2，由于GB标准存在不合理的地方：医用隔离变压器泄漏电流要求小于3.5mA，这个和IEC设定标准是冲突的，也是不满足需要的。
所以基本所有的三甲医院招标文件设立都以IEC标准为主。
3，国内没有理解医用隔离电源技术，有资质做医用隔离电源测试认证的机构。
例如一些品牌号称有CCC认证，此认证仅仅对电气柜，开关等普通辅助原件进行了CCC认证，并不是医用隔离电源进行了认证。
目前全球有标准解释能力和认证能力的认证机构只有VDE和TUV 两家单位。
