医用IT隔离电源及监控系统

合集下载

医院弱电系统设置标准

医院弱电系统设置标准

浅谈医院弱电系统设置标准一、引言随着智能技术进入医院建筑,它不仅改变了医院传统的管理模式、医疗习惯,更影响到了医院的建筑设计。

医院建筑智能化的实现,必须与建筑技术相结合,医院建筑需要为智能化系统提供良好的平台。

随着我国经济的高速发展,为适应社会信息化和经济国际化的需要,我国出现了不少智能建筑。

同样,智能技术也进入了医院建筑。

它不仅改变了医院传统的管理模式、医疗习惯,也影响到医院的建筑设计。

智能大楼是信息技术与建筑技术相结合的系统集成体。

医院建筑智能化的实现,必须与建筑技术相结合,建筑需要为智能化系统提供良好的平台.二、智能化的功能要求近年来,我国的医疗卫生事业有了很大的发展,许多医院正进行改造或新建(扩建),这些医院正面临智能化问题。

医院有其独特的管理模式.它的管理系统是根据自身特点而设的,一般包括门诊、药品、病案、病房信息、临床检查诊断、医学教学、科研、设备、器材等,有些医院还要求能够进行图像传输和远程医疗。

因此,它对计算机网络有较高的要求。

此外,一些新建、改建的医院大楼本身功能多样、系统复杂,一般都有空调、冷热水、多种照明、集中供氧、电视广播等。

大量的建筑设备给日常维护管理带来了许多问题,靠以往的常规管理已无法保证其正常运行,因此,也提出了智能化要求.如对楼宇内设备进行监控的楼宇自控系统(BAS),消防自动报警系统(FAS),医院安全保卫系统(SAS),综合多种系统的结构化布线系统(PDS),通过电话总机设备的电话、数据通讯以及计算机网络、卫星传输等的综合通信控制系统等。

这是现代医院发展的需要,也是建筑师和医院管理者面临的新课题。

常见的弱电系统包括:通信系统、结构化布线系统、火灾报警及消防控制系统、事故广播系统、有线电视系统、闭路电视监视系统、病房呼叫信号及公共显示系统、建筑设备自动化系统。

弱电系统的设置标准可按医院的等级,相应分为三级:甲级(完善型)、乙级(普及型)、丙级(基本型),三级标准中再推荐“应"或“宜”设置哪些弱电系统.甲级综合性医院:“应”设置综合布线系统、医院管理计算机网络系统、排队叫号系统、BAS 、视频监控系统、呼叫及显示系统、有线电视系统等(可提升医疗信息化和便民服务水平的系统);“宜”设置智能照明控制系统、电力自动监控系统、大屏幕电子显示系统、触模屏导诊系统、门禁系统、远程视频会诊系统等.乙级综合性医院:“应"设置综合布线系统、医院管理计算机网络系统、排队叫号系统、呼叫及显示系统、有线电视系统等(可提升医疗信息化和便民服务水平的系统);“宜”设置BAS 、智能照明控制系统、电力自动监控系统、视频监控系统、大屏幕电子显示系统、触模屏导诊系统等。

医用隔离电源系统技术要求

医用隔离电源系统技术要求

关于增加手术室,重症监护室等特殊场合使用的医用隔离电源系统的技术要求1. 要求使用进口或合资品牌的专用配电柜,该柜必须具备CCC认证。

不得采取采购主要元件自行成套的方式。

2.医用隔离电源系统由医用隔离变压器,绝缘监测,外接报警装置,断路器等主要元件组成,主要元件品牌要求和配电柜品牌一致并应符合以下标准:2.1隔离变压器2.1.1 满足《建筑物电气装置第7-710部分:特殊装置或场所的要求—医疗场所》GB16895.24-2005 / IEC60364-7-710:2002 710.512.1.6中规定:医用隔离变压器应符合IEC61558-2-15的要求。

2.1.2 变压器的二次侧额定电压Un不应超过250V,用于移动式和固定式设备的医疗IT系统应采用单相变压器,其额定输出容量不应小于0.5Kva,但不应超过10Kva。

2.1.3 医用隔离变压器的金属外壳需与局部等电位联结端子板联结。

2.2绝缘监测仪2.2.1绝缘监视报警系统应符合IEC61557-8和IEC60364-7-710标准。

2.2.2交流内阻抗应至少为100kΩ;测试电压不应大于直流25V;即使在故障情况下,其注入电流的峰值不应大于1Ma;最迟在绝缘电阻降至50 kΩ时,应发出信号。

应配置试验此功能的器具。

2.3报警显示系统2.3.1实时监视隔离变压器负荷状况及变压器的绕阻温度。

2.3.2一只绿灯亮表示工作正常;当绝缘电阻下降到最小整定值时,一只黄灯亮。

应不能消除或断开这个亮灯指示;当绝缘电阻下降到最小整定值时,音响报警动作。

该音响报警可以解除;当故障被清除恢复正常后,黄色信号应熄灭。

3.质保和售后服务3.1医用隔离电源系统供应商应为整柜提供不小于18个月的质保期。

3.2为确保服务响应时间,应优先选用在当地具有分支机构(分公司,办事处)的品牌。

全隔离式锂离子电池监控和保护系统

全隔离式锂离子电池监控和保护系统

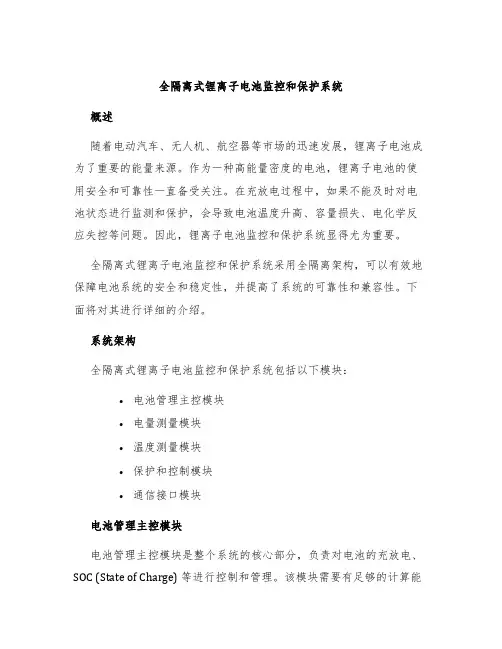

全隔离式锂离子电池监控和保护系统
概述
随着电动汽车、无人机、航空器等市场的迅速发展,锂离子电池成为了重要的能量来源。

作为一种高能量密度的电池,锂离子电池的使用安全和可靠性一直备受关注。

在充放电过程中,如果不能及时对电池状态进行监测和保护,会导致电池温度升高、容量损失、电化学反应失控等问题。

因此,锂离子电池监控和保护系统显得尤为重要。

全隔离式锂离子电池监控和保护系统采用全隔离架构,可以有效地保障电池系统的安全和稳定性,并提高了系统的可靠性和兼容性。

下面将对其进行详细的介绍。

系统架构
全隔离式锂离子电池监控和保护系统包括以下模块:
•电池管理主控模块
•电量测量模块
•温度测量模块
•保护和控制模块
•通信接口模块
电池管理主控模块
电池管理主控模块是整个系统的核心部分,负责对电池的充放电、SOC (State of Charge) 等进行控制和管理。

该模块需要有足够的计算能。

Venus 产品介绍

Venus  产品介绍
● 符合标准
●GB16895.24 –2005/IEC 60364-7-710:2002 《建筑物电气装置 第7-710部分:特殊装置或 场所的要求 医疗场所》;
25
Venus产品型号及选型
产品型号及选型
> Venus 洁净手术室隔离电源系统 > Venus ICU/CCU隔离电源系统
27
来自能效专家的医用隔离电源系统
使复杂简单化的解决方案
6
隔离电源系统 适用于洁净手术室 及ICU/CCU病房
7
我们做到了...
Venus 隔离电源系统,做到了:
+ 整体解决方案
> 施耐德电气品牌 > 标准化完整解决方案
+ 供电安全可靠
> 严格遵守国家标准 > 取得国家CCC认证
+ 专业体系高品质
> 以客户满意度为检验绩效最终标准 > 最先进质量体系认证
6.3/8/10 63/80
380/220 50 6
室内 落地/壁挂 IP31/IP20
顶部
■ □ ■ □ ■ □ □
ICU/CCU病房隔离电源系统
6.3/8/10 32/40/50
220 50 6
室内 落地/壁挂
IP20 顶部
■ ■ ■ □ □
17
Venus柜型尺寸
■ 基本配置 □ 选件
洁净手术室隔离电源系统
VNBS06/VNBS08/VNBS10
APC Smart-UPS RT 6000VA至15KVA产品
SURT192XLBP/SURT192XLBP2(数量根据后备时间选择)
15
Venus系统设计图
> Venus 洁净手术室隔离电源系统 (容量:8KVA)

医疗机构停电应急备用能源管理与监控

医疗机构停电应急备用能源管理与监控

医疗机构停电应急备用能源管理与监控在医疗机构中,电力是保障正常运行的重要条件之一。

然而,停电是不可预见的情况,为了保证医疗机构在停电时仍能保持正常运作,应建立起应急备用能源管理与监控机制。

一、备用电源的选择与配置为了应对停电情况,医疗机构需要准备备用电源。

备用电源的选择和配置应根据医疗机构的规模和需求来确定。

一般来说,备用电源可以采用柴油发电机组或者UPS(不间断电源)系统。

柴油发电机组通常用于长时间停电情况下,而UPS系统则适用于短暂的停电情况。

在选择备用电源时,需要考虑医疗设备的功率需求,以保证备用电源能够满足医疗机构正常工作的需要。

同时还需要确保备用电源的可靠性和稳定性,以确保在停电时能够正常切换到备用电源上。

在配置备用电源时,应根据医疗机构的需求和布局进行合理的规划。

备用电源应设置在离主要电源线路较近的地方,以便于切换。

此外,还需要确保备用电源的容量足够,能够支持全面的医疗设备工作。

二、备用电源的管理与维护备用电源管理与维护是保障其正常工作的重要环节。

医疗机构应建立备用电源的管理制度,明确备用电源的工作责任和维护计划。

首先,医疗机构应指定专人负责备用电源的运行管理与维护。

这个人员应具备相关的电气知识和技能,能够及时处理备用电源的故障情况。

其次,应定期对备用电源进行检查与维护。

包括定期清洁、检查电源线路和电池的连接状态等。

同时,需要定期对备用电源进行试运转,确保其能够在停电时正常切换。

另外,医疗机构还应建立备用电源故障报警系统。

一旦备用电源出现异常,可及时发出警报,并通知相关人员进行处理和维修。

三、备用电源监控系统为了更好地管理和监控备用电源的状态,医疗机构可以建立备用电源监控系统。

备用电源监控系统可以实时监测备用电源的工作状态和功率负荷,并记录相关数据。

通过监控系统,可以及时掌握备用电源的运行情况,从而进行及时维修和调整。

另外,备用电源监控系统还可以与医疗机构的信息系统相连接,实现数据的互通共享。

IT配电监测系统在医疗漏电流中的应用,医用隔离电源监控系统

IT配电监测系统在医疗漏电流中的应用,医用隔离电源监控系统

IT配电监测系统2017.11安科瑞顾静楠一医用隔离电源及其监控系统1.概述 随着电子医疗设备在医院领域的广泛应用,漏电流对病人构成的威胁也越来越大,尤其是那些生命攸关的场所,病人在手术中或麻醉状态下,各种电极、传感器直接插入人体内,微小的漏电流都有可能导致病人触电身亡。

另外有些医疗设备用于维持重症病人的生命,一旦设备停电,也会对病人的生命构成威胁。

因此,对于医院这一特殊场所的电气设计,应严格按照国家标准和规范要求,采用IT系统供电。

安科瑞医用IT系统绝缘监测故障定位装置及系统适用于医院的手术室、ICU(CCU)监护病房等重要场所,能为这类场所提供安全、连续、可靠的供电解决方案。

2.医用隔离电源监控系统 医用隔离电源监控系统用于集中监控医疗大楼内所有医疗2类场所医疗IT系统的运行状况。

这种集中监控系统可以设置在医院电气运行和维护人员的值班室内,也可以集成在其它电力监控系统中,由专业的电气人员进行监控,一旦某套IT系统出现故障,电气维护人员也能在第一时间内做出判断,并根据现场情况进行处理。

2.1系统拓扑图2.2软件功能 安科瑞医用隔离电源监控系统是基于触摸屏软件设计,软件具有远程测量、远程参数设置和远程自检等多种功能,为医院2类场所隔离电源系统的集中监控提供了强大的系统集成工具。

软件的主要功能如下:■一次图和现场分布显示 系统具有一次图及现场分布图显示功能,能直观的了解并及时地发现IT供电系统的报警地点或区域,从而方便专业人员及时到达现场进行故障排查;■实时数据采集与显示 利用安装于各隔离电源系统中绝缘监测仪表和绝缘故障定位仪表,采集各隔离电源系统的参数。

采集到的数据实时显示在监控系统界面,这些监测参量含IT系统对地绝缘电阻、变压器负荷电流、变压器绕组温度及绝缘故障回路等;■故障报警 将各医用隔离电源系统出现的各类故障,如绝缘故障、过载故障、超温故障以及接线断线故障等信息进行统一处理和记录,并可直接在显示界面上弹出显示故障类型、监测值、故障地点以及故障发生时间等信息。

澄诺灏亚Muihs系统简介

澄诺灏亚Muihs系统简介

Muihs系统简介医院里,所有以检查或治疗为目的,与病人直接接触的设备(包括其导线),有三种应用情况:● 应用组0类:该医疗场所内没有使用电网的医疗设备。

例如:门诊室、候诊室、按摩室等● 应用组1类:该医疗场所内有使用电网的医疗设备,但这些设备没有任何部件插入病人体内的。

例如:病房、产房、X光室等● 应用组2类:该医疗场所有使用电网的医疗设备,这些设备用于心脏或人体内部手术、对病人进行实时监视或用于维持病人生命等作用。

例如:麻醉室、手术室、手术准备室、手术石膏室、手术恢复室、心脏导管插入室、血管造影检查室、早产儿监护室、ICU(重症监护室)、CCU(心脏监护室)等其中应用组2类的医疗场所常见用电设备有:a)呼吸机 b)恒温培养箱c)透析设备 d)麻醉设备e)病人监护设备 f)高频外科设备g)输液泵 h)注射泵i)心肺机 j)心力记录器k)脉压机 l)心律电子脉冲调节器等在医院2类场所中,所有医务人员的努力都是为了照顾和治疗病人。

不稳定(断电、漏电、扰电)的供配电系统,会对病人生命安全构成直接威胁,因此医院供配电系统的安全性尤为重要。

芬兰澄诺灏亚电气控制有限公司为此开发了Muihs®供配电系统 (Medical UPS-IT-HP System医用谐波净化持续隔离电源系统)。

Muihs系统严格执行芬兰SFS6000标准、国际电工委员会IEC60364-7-710、IEC61000-4-5、IEC60939-1-2标准、UI1449 2nd Edition TVSS Testing、CSA Standards Class 9091 01&9091 81、CSA Std.C22、NEMALS-1.NEC Surge Suppression、Standards.Electrical Notice 516标准,旨在为各种医疗场所提供安全、稳定、节能、环保的电力供应。

澄诺灏亚独立实验室检验机构确保了公司产品质量,并为公司产品的技术发展提供了可靠保障;澄诺灏亚与芬兰工业标准委员会和国际电工委员会成员保持着密切联系,以保障公司产品的最高稳定性与安全性。

浅析医院建筑中大型用电设备供配电系统方案设计要点

浅析医院建筑中大型用电设备供配电系统方案设计要点

浅析医院建筑中大型用电设备供配电系统方案设计要点摘要:医院作为关系到国计民生的重点行业,一直关注医院的发展,并为其提供安全可靠的供配电产品,随着智慧医院成为新一代医院的建设目标,使得如何提高供配电系统智能化管理水平成为智慧医院新的需求,以全面实现医院的智慧管理。

随着国家对医疗产业的投入以及人民越来越希望得到更多更好的医疗服务,医院建设的规模越来越大,相应的用电设备供电系统的选择也越来越多。

鉴于此,文章结合笔者多年工作经验,对医院建筑中大型用电设备供配电系统方案设计要点提出了一些建议,仅供参考。

关键词:医院建筑;大型用电设备;供配电系统;方案设计要点引言医院配电系统的智能化设计关乎患者的生命与健康安全,为医院安全、高效的运行提供了可靠的技术保障。

在对医院配电系统的管理过程中,注重智能化管理手段的运用,不仅能够为医院电力系统的畅通提供了基础性的保障,同时也能够及时的反馈各种信息,确保医患双方的安全。

1、大型医院供配电常见故障大型医院的供电系统通常都较为复杂,才能满足各种医疗机械设备运转的需求,而且用电时间长、用量大,给管理工作带来了一定的难度,也容易忽略一些细节而形成安全隐患。

电力系统最初的设计理念中可能出现考虑不全面等情况,在一些设备投入使用后凸显出与电力供给不兼容的问题。

医疗设备同时运转需要的电量较大使电力系统的负荷一直处在较高的状态,容易出现变电类故障,影响到诊疗工作的效率。

供电系统一直在运转的情况下,线路开始老化,电器设备也出现不同程度的磨损等便容易引起电力线路故障。

电力设备长期运转使零部件中的润滑油耗尽或充油部件漏油、细小的零件逐渐松动等都成为线路类故障产生的原因。

无论哪种供配电故障都会影响到医院的正常工作,有可能带来重大的医疗失误等不利后果,相关人员一定要摒弃侥幸心理去做好日常维护,及时发现问题并找到其中原因,尽快排除故障使电力恢复运转,保证诊疗服务质量。

2、系统需求分析医院场所可划分为三类,其中如诊室、敷料消毒室、生化仪器室等基本上不存在电气装置与患者身体接触的工作场所为0类;而那些需要与患者体内、体表接触的工作场所,如急诊观察室、处置室等,电气装置等(不包括心脏及接近心脏的部位)为1类;如外科手术及维持患者生命的电气装置需要与患者心脏或与心脏比较接近的部位接触的工作场所为2类;ICU、手术室、抢救室等区域内手术床周围1.5m范围内及2.5m高度范围内为患者区域。

浅谈IT系统在医院几个重要场所的应用

浅谈IT系统在医院几个重要场所的应用

浅谈IT系统在医院几个重要场所的应用及接地和等电位联结顾家刚(建筑一所)摘要:随着我国国民经济的发展,经济综合实力的增强,人民生活水平的提高,我国的医院也日趋现代化,各种医疗电气设备和医用电子仪器大量应用于医院的临床诊断和治疗,这些场所的接地问题也引起了设计人员的重视。

本文简单介绍了医院内几个特殊场所,如手术室、大型医疗设备机房、U.普通病房的接地和等电位联结,医用IT系统在医院中的应用以及在设计过程中应该注意的问题。

关键词:接地等电位联结医疗电气设备医用IT系统1.概述按照国际电工委员会IEC标准,医院内的医疗场所按照电气设备与人体接触的状况可分为以下几类场所:0类场所:在此场所内不使用有与人体接触的接触部件的医疗电气设备;如按摩房。

1类场所:在此场所内(不包括2类场所)使用有与人体表面接触或进入人体内的接触部件的医疗电气设备。

如:病房、产房、放射线诊断治疗室、血液透析室等。

2类场所:在此场所内使用做心脏手术的医疗电气设备(即接触部件进入心脏或接近心脏的医疗设备)或中断供电将导致生命危险的医疗电气设备。

如:麻醉室、手术室、手术准备室、手术石膏室、手术恢复室、心脏导管插入室、重症监护室、心脏监护室、血管造影检查室、早产儿监护室.《民用建筑电气设计规范》JGJ/T16-92(下称《民规》)之14.7.6条,对医疗电气设备接地进行了规定,如:医疗及诊断电气设备,应根据使用功能要求采用保护接地、功能性接地、等电位接地或不接地等形式,防止微电击的应用场所以及IT系统的应用场所等。

在医院的特殊环境里,漏电流对病人构成了潜在的危险,因此在那些生命攸关的场所,如外科手术室、重症监护室(ICU)、心脏监护室(CCU)等地均需安装医用IT系统(亦称医用隔离电源),其目的就是为了保证对该场所内的医疗电器提供一个安全可靠的电源,以确保病人的安全。

而病房内有浴室或淋浴的卫生间,由于是在潮湿的环境内,在洗浴时人体皮肤完全湿透,人体阻抗大降,沿金属管道、金属构件等传导来的较小电压就可引起电击伤亡事故,所以在病房内应该进行等电位联结,以避免此类事故的发生。

手术室IT供电及绝缘监测方案

手术室IT供电及绝缘监测方案

浅谈医疗IT 系统及绝缘监测产品的应用1、IT 配电系统在2类医疗场所的应用2类医疗场所对供电持续性和漏电流要求较高,IT 系统降低了系统对地的泄漏电流,人身触电的危险被降低到最小程度。

在IT 系统中安装了绝缘监测仪装置, 大大提高了事故预防能力, 系统一旦显现第一个绝缘故障, 可不能引发系统的停电,保证了供电的持续。

在医院的手术室和ICU 病房中,为了保证供电的靠得住性,采纳了双电源切换的供电方式,一旦该路电源停电,另外一路电源会专门快切换。

关于重要负荷,采纳IT 系统供电。

当发生绝缘故障时, 故障电流对地无法组成回路, 只会产生一个很小的容性漏电流, 同时电流可不能致使上一级断路器或熔断器动作, 保证了供电的持续性。

为了实时监测IT 系统对地的绝缘状况,系统内设置了绝缘监测装置,当系统绝缘下降到监测装置的报警值时,该监测装置会发出报警信息,提示系统显现绝缘故障,需尽快进行排除。

IT 系统配电示用意如图1所示。

设备等电位端子排AIM-M100隔离变压器QF图1 IT 配电系统示用意在本工程除采纳IT 系统供电外,还采取了以下几种方法, 确保IT 系统供电的平安性和靠得住性。

1)IT 系统中采纳的断路器均选择带短路爱惜,而不带过载爱惜断路器,避免因系统过载跳闸,阻碍供电的持续性。

2)为了有效避免不同用电设备外壳电位差而产生的电击事故,该系统采取进行了靠得住的等电位联接。

3)IT 系统插座和插座箱均有明显的标志,TN-S 系统插头不能插入。

4)为尽可能减小IT 系统对地的泄露电容引发的漏电流,隔离变压器的容量限制在8kVA 以下。

5)IT 系统的绝缘监测采纳医用的绝缘监视仪, 并知足国家标准对该类产品的要求。

绝缘监测仪只用于故障报警,不能动作于断路器。

2 手术室IT 供电及绝缘监测方案本次设计中手术室采纳了安科瑞公司的医疗IT 配电产品,其系统由隔离变压器、绝缘监测仪、仪用电源、外接报警显示仪和绝缘故障定位装置组成。

医疗电气设备的供电及安全保护设计

医疗电气设备的供电及安全保护设计

医疗电气设备的供电及安全保护设计摘要:科技的不断进步,使人们更加依赖于电器设施,比如医生,他们对病人的诊断也要在很大程度上依赖于医疗电气设备。

那么,医疗设备的电气安全就成为了重中之重的问题,成为人们研究的一个新课题。

对于那些正处于手术中或重症监护状态下的病人来说,医疗设备的电气安全尤为重要。

首先,他们在遭到电击危害时不仅缺乏感知能力,而且还可能遭受微电击伤害的危险。

其次,这些病人往往需要依靠特殊的医疗设备来维持生命,一旦这些设备失电,就会给病人带来生命危险,那么一个可靠的电源就是手术室、IUC、CCU等医疗场所中必不可少的电气设备。

关键词:医疗电器设备;电气安全一、医疗建筑物内的电气正常发挥作用十分重要科技在不断的进步,医生需要借助电器设备来诊断病人,为了保证病人的安全,必须保证医疗设备的电气安全,对于那些正处于手术中或重症监护状态下的病人,他们在遭受电击危害时缺乏感知本领,而且还存在遭受微电击危害的风险。

但是,这些病人常常需要依靠特殊的医疗设备来延续生命,一旦这些设备失电,将给病人带来生命危险,因而一个靠得住的电源是手术室、IUC、CCU等医疗场所中必不可少的电气设备,为此,国际电工委员会(EIC)对医疗场所的电气安全作出了清晰的规范”一!IEC60364一7一710:2001尺度对不同医疗场所的划分该标准710.2.5/6/7条对各种功能的医疗场所进行了清楚的区分,共将其分成三种:(1)O房间:没有医疗设施的场所。

(2)1房间:不仅有医疗设备,并且可以作用于一定的部位:人体的外部,除了心脏的内部治疗。

(3)2房间:不仅有医疗设备应用,并可以进行心脏的内部治疗!手术室和危及生命的治疗的场所,假使不能保证可以不间断供电,就会出现生命危险的场所,无法保证患者的生命安全。

二、对于不同接地方式的探究(1)TT方式供电体系TT方式是指将电气装备的金属外壳直接接地的保护体系,称为保护接地体系,也称TT体系。

医疗场所接地系统的设计与应用

医疗场所接地系统的设计与应用

医疗场所接地系统的设计与应用刘建【期刊名称】《《现代建筑电气》》【年(卷),期】2019(010)006【总页数】4页(P16-18,26)【关键词】医疗场所; 接地系统; 医用IT系统; 电位差【作者】刘建【作者单位】山东省建筑设计研究院有限公司济南250001【正文语种】中文【中图分类】TU8560 引言随着医疗科技的不断进步,在现代医疗诊断与临床治疗中,医疗电气设备和电子仪器得到了越来越多地应用,医疗设备使用过程中的电气安全显得尤为重要,既要防止医院人员受到设备剩余电流引起的电击伤害,也要保证设备的可靠运行[1]。

因此,医疗场所接地系统的正确选用必须在电气设计中引起足够的重视。

1 医疗场所的分类在诊疗中医疗电气设备与病人身体接触的情况不同,发生剩余电流故障对人体的伤害也有区别。

按照电气防护的要求,依据医疗电气设备的部件与人体接触的程度以及场所停电对患者造成的影响,医院医疗场所分为如下三类:(1) 0类:不使用医疗电气设备接触部件的医疗场所,如普通门诊诊室、推拿室、石膏室、病理科、检验科等。

(2) 1类:医疗电气设备接触部件需要与患者体表、体内(除2类医疗场所所述部位外)接触的医疗场所,如病房、治疗室、透析室、内镜检查、超声检查、影像科等。

(3) 2类:医疗电气设备接触部件需要与患者体内(指心脏或接近心脏部位)接触、手术室以及电源中断或故障后将危及患者生命的医疗场所,如手术室、重症监护室、急诊抢救室、心血管造影检查室等。

在以上三类场所中,2类场所对电气安全防护的要求最高,此类场所内基本均为高危病人或者手术患者,往往运行有多台需进入病人体内进行治疗以及维持病人生命的设备,哪怕有较小的剩余电流导致的微电击,都会对人体产生极大的危险,同时又要保证在监护或手术中保持可靠的系统供电,不能因接地故障出现而发生断电的情况。

2 医疗场所接地系统型式的选择建筑物中的接地型式主要包括TN-S、TN-C、IT、TT系统,其中TT系统是指将电气设备的金属外壳直接接地的保护系统,主要应用于保护点较分散的室外场所。

医用隔离电源在上海市宝山区大场医院中的设计与应用

医用隔离电源在上海市宝山区大场医院中的设计与应用

医用隔离电源在上海市宝山区大场医院中的设计与应用周菁江苏安科瑞电器制造有限公司江苏江阴0前言医用IT供电系统也称为医用不接地供电系统,或医用隔离电源。

IT方式供电系统的“I”表示电源侧没有工作接地,或经过高阻抗接地。

“T”表示负载侧电气设备进行接地保护。

医院的供配电方式与其他民用建筑有较大区别,因为在医院的特殊环境里漏电流对病人构成了潜在的危险。

尤其在手术室、监护室等特殊场所,因病人在麻醉状态下失去或降低防卫能力,各种电极、传感器或者管道直接插入病人体内,如果有10μA的电流直接流过病人心脏,就会造成人体触电死亡,医学上称之为“微电击”。

由于这种潜在危险,很多国家和国际标准都对医疗领域,尤其是那些生命攸关的场所,如重症监护室、心脏监护室、麻醉室、手术室、手术准备室、手术恢复室、心脏导管插入室、血管造影监察室、早产儿监护室等场所的配电需要做出了特殊的规定和要求。

根据国际电工协会(IEC)有关规定,医用隔离电源供电系统需要包括:绝缘监视仪、隔离变压器、变压器负载和温度监视设备、外接报警显示设备等。

因此,许多国际与国家标准认定,使用医用隔离电源供电系统是医疗场所供电安全可靠的关键。

医用隔离电源供电系统在供电距离不是很长时,供电的可靠性高、安全性好。

一般用于不允许停电或对供电连续性有严格要求的医疗2类场所。

1医用隔离电源供电系统构成1.1隔离变压器隔离电源通过隔离变压器为医院重要场所提供隔离后的安全电,变压比为1:1。

这种变压器的初级线圈匝数等于次级线圈匝数,同时初级线圈和次级线圈之间高度绝缘,并设置静电屏蔽屏,最大程度地减少了两绕组之间的电磁干扰。

1.2绝缘监测仪绝缘监测仪用于监测IT系统对地的绝缘状态,当系统出现绝缘故障时,能够及时发出报警信号,提醒工作人员根据实际情况进行处理。

同时还能对变压器负荷电流、变压器绕组温度进行监测,保证隔离变压器的可靠、正常运行。

1.3集中报警与显示仪能够实时显示医疗绝缘监测仪当前绝缘电阻、变压器负荷率等监测数据,并在系统出现故障时发出声光报警信号,并可通过报警与显示仪远程设置绝缘监测仪的报警阈值。

医用隔离电源的规范起源与要求

医用隔离电源的规范起源与要求

医用隔离电源的规范起源与要求:医用隔离电源起源于IEC国际电工组织就医院场所的电气使用情况结合医用设备电源IEC60601-1标准中电气对病患影响部分内容针对不同场所形成建筑电气标准IEC60364-7-710对场所进行分类并制定医用场所的基本要求。

核心功能:1,将原有建筑中TN、TN-S、TN-C-S系统通过医用隔离变压器进行隔离形成IT系统。

当一次故障时,漏电流通过分布电容形成回路不形成达到让保护装置动作的故障动作额定电流,避免造成手术过程或者患者诊疗过程中断电情况引起医疗事故。

2,确保手术室ICU供电系统系统泄漏电流低于安全阈值5mA。

由于10mA会造成病患心脏悸动,引起手术过程或者ICU重症监护过程的医疗事故。

通过合格的医用隔离变压器将泄漏电流降低到标准要求的0.5mA,通过绝缘监测装置监控绝缘情况确保最低漏电流情况(绝缘值),通过监控放置负载电流过大引起泄漏过大,通过温控确保医用变压器在正常状态工作。

对进口品牌的偏好:1,IEC60364-7-710,IEC61558-2-15,IEC61557-8 这些标准基本是按照国际技术条件设定的最低要求。

中国的GB50333-2012医院建设标准针对医用隔离电源的要求基本照搬了国际标准,但是由于涉及到一些核心技术问题,懂得此项技术的国内标准制定者对标准理解相对比较少。

所以,医用建设方基本在制定招标文件时候才有遵循IEC和GB两个标准。

2,由于GB标准存在不合理的地方:医用隔离变压器泄漏电流要求小于3.5mA,这个和IEC设定标准是冲突的,也是不满足需要的。

所以基本所有的三甲医院招标文件设立都以IEC标准为主。

3,国内没有理解医用隔离电源技术,有资质做医用隔离电源测试认证的机构。

例如一些品牌号称有CCC认证,此认证仅仅对电气柜,开关等普通辅助原件进行了CCC认证,并不是医用隔离电源进行了认证。

目前全球有标准解释能力和认证能力的认证机构只有VDE和TUV 两家单位。

Venus技术介绍

Venus技术介绍

Venus医用隔离电源系统技术介绍低压产品市场部施耐德电气2009主要内容漏电保护与微电击特殊医疗场所供电要求Venus医用隔离电源系统使用场所及设备其他电源保障措施附录漏电保护与微电击漏电保护和微电击●对人身保护而言,30mA RCD是满足要求的;●GB16895.24中明确规定,当在医疗场所的插座回路选用RCD时,其漏电动作值为30mA;●RCD的制造标准中,RCD的不动作电流值为额定漏电电流值的1/2,也就是说30mA的RCD在15mA时即可能动作,而6mA的RCD则可能在3mA动作,而正常的泄漏电流极有可能超过此值,所以采用6或10mA极可能造成RCD误动作,甚至合不上闸;●病人在手术中或麻醉状态下,各种电极、传感器直接插入病人体内,如有极其微弱的漏电流(10uA)直接流过病人的心脏,就会导致病人触电身亡,在医学上称为微电击;IEC 60479-1规定的电流通过人体的时间/电流曲线1.无感知区 2.有感区 3 .危险区 4. 致死区感知阈值0.5mA ,摆脱阈值10mA接地系统TN--S系统TN电源中性点直接接地;设备金属外壳经接地线与中性点连接;特点:接地故障时故障电流较大,引起断路器跳闸;TN系统的保护原理是通过接地故障时产生较大的故障电流导致保护电器动作及时切断电源,国内大部分建筑使用此系统。

接地系统TT TT系统系统电源中性点直接接地; 设备金属外壳经接地线接地,与中性点之间无电气联系;特点:接地故障时故障电流较小,不致引起断路器跳闸,需加RCD保护,接触电压较低;TT系统保护原理是通过设备外壳较小的接地电阻来达到保护人身安全的目的,目前国内应用较少。

接地系统IT IT系统系统电源中性点不接地或经大电阻接地;设备金属外壳经接地线直接接地;在发生第二次接地特别是异相接地时,故障电流较大,需加绝缘检测来防止二次接地故障特点:首次接地故障时故障电流极小,可继续供电,接触电压极低;IT系统保护原理是通过减少接地故障电流来提高供电的连续性并通过接地来保护人身安全。
