浅谈接触网作业车液压系统的日常维护保养及故障对策

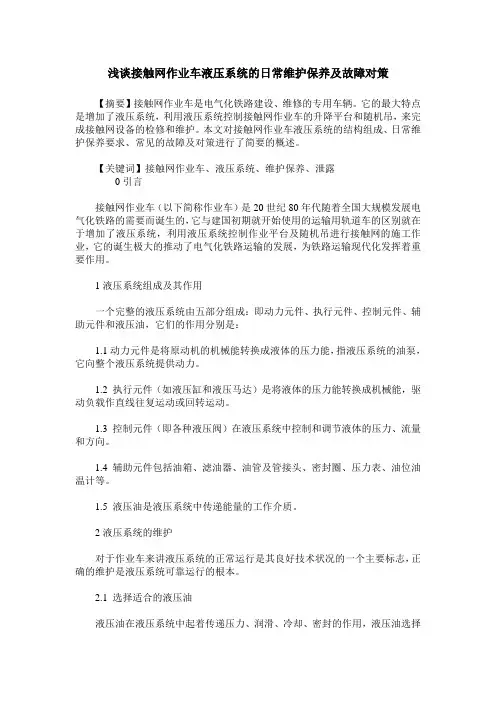

浅谈接触网作业车液压系统的日常维护保养及故障对策【摘要】接触网作业车是电气化铁路建设、维修的专用车辆。
它的最大特点是增加了液压系统，利用液压系统控制接触网作业车的升降平台和随机吊，来完成接触网设备的检修和维护。
本文对接触网作业车液压系统的结构组成、日常维护保养要求、常见的故障及对策进行了简要的概述。
【关键词】接触网作业车、液压系统、维护保养、泄露0引言接触网作业车（以下简称作业车）是20世纪80年代随着全国大规模发展电气化铁路的需要而诞生的，它与建国初期就开始使用的运输用轨道车的区别就在于增加了液压系统，利用液压系统控制作业平台及随机吊进行接触网的施工作业，它的诞生极大的推动了电气化铁路运输的发展，为铁路运输现代化发挥着重要作用。
1液压系统组成及其作用一个完整的液压系统由五部分组成：即动力元件、执行元件、控制元件、辅助元件和液压油，它们的作用分别是：1.1动力元件是将原动机的机械能转换成液体的压力能，指液压系统的油泵，它向整个液压系统提供动力。
1.2 执行元件（如液压缸和液压马达）是将液体的压力能转换成机械能，驱动负载作直线往复运动或回转运动。
1.3 控制元件（即各种液压阀）在液压系统中控制和调节液体的压力、流量和方向。
1.4 辅助元件包括油箱、滤油器、油管及管接头、密封圈、压力表、油位油温计等。
1.5 液压油是液压系统中传递能量的工作介质。
2液压系统的维护对于作业车来讲液压系统的正常运行是其良好技术状况的一个主要标志，正确的维护是液压系统可靠运行的根本。
2.1 选择适合的液压油液压油在液压系统中起着传递压力、润滑、冷却、密封的作用，液压油选择不恰当是液压系统早期故障和耐久性下降的主要原因。
应按随车《使用说明书》中规定的牌号选择，特殊情况需使用代用油时，应力求其性能与原牌号性能相同。
不同牌号的液压油不能混合使用，以防产生化学反应，性能发生变化。
2.2 防止固体杂质混入液压系统液压系统有许多精密偶件，有的设阻尼小孔或缝隙等。

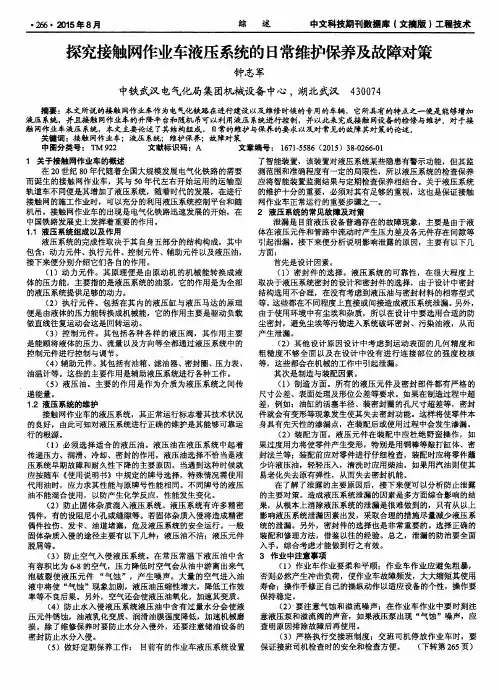

探究接触网作业车液压系统的日常维护保养及故障对策
液压系统，并且接触网作业车的升降平台和随机吊可以利用液压系统进行控制，并以此来完成接触网 设备的检修与维护。对于接 触网作业车液压系统，本文主要论述了其结构组成、日常的维护与保养的要求以及对常见的故障其对策的论述。
关键词 ：接触 网作业车；液压 系统；维护保养；故障对 策
中圈分类号 ： Ｔ Ｍ ９ ２ ２ 文献标 识码 ：Ａ 文章编号 ： １ ６ ７ １ ． ５ ５ ８ ６（ ２ ０ １ ５ ）３ ８ ． ０ ２ ６ ６ ． ０ １ １ 关于接触 网作业车的概 述 在２ ０世纪 ８ Ｏ年代随着全国大规模 发展 电气化铁路 的需要 而诞生 的接触 网作业车，其与 ５ ０年代左右 开始运用 的运输型 轨道车不同便是其增加 了液压系统 ，随着时代的发展 ，在进行 接触 网的施工作业 时，可 以充分 的利用液压系统控制平 台和随 机 吊。接触网作业车 的出现是电气化铁路迅速发展的开始 ，在 中国铁路发展 史上发挥着重要的作用 。 １ ． １液压系统组成 以及作用 液压系统的完成性取决于其 自身五部分的结构构成 ，其 中
１ ． ２ 液压系统 的维护 接触 网作业车的液压系统 ，其正常运 行标 志着其技术状况 的良好 ，由此可知对液压系统进行正确的维护是其 能够可靠运 行 的根源。 （ １ ）必须选择适合 的液 压油 。液压油在液 压系统 中起着 传递压力、润滑、冷却 、密封的作用 ，液压油选择 不恰 当是液 压系统早期故障和耐久性下 降的主要原因。当遇到这种 时候就 应按随车 《 使用说明书 》中规定的牌号选择 ，特殊情况需使用 代用油时 ，应力求其性 能与原牌号性能相 同。不 同牌号的液压 油不能混合使用，以防产生化学反应，性 能发生变化。 （ ２ ）防止 固体 杂质混入液压 系统。液 压系统有许 多精 密 偶件，有 的设阻尼小孔或缝 隙等 。若固体杂质入侵将造成精密 偶件拉伤 、发卡 、油道堵塞 ，危及液压系统的安全运行 。一般 固体杂质入侵 的途径主要有 以下几种 ｌ液压油不洁 ；液压元件 脱屑等。 （ ３ ）防止 空气入侵液压 系统。在常压常温下液压 油中含 有容积 比为 ６ ． ８ 的空气 ，压力降低时空气会从 油中游离 出来气 泡破裂 使液压元件 “ 气蚀 ”，产 生噪声 。大量 的空气 进入油 液 中将使 “ 气蚀 ”现象加剧，液压油压缩性增大，降低 工作效 率等不 良后果。另外 ，空气还会使液压油氧化 ，加速其变质 。 （ ４ ）防止水入侵液 压系统液压油 中含有 过量水分会使液 压元件锈蚀 ，油液乳化变质 、润滑油膜强度 降低 ，加速机械 磨 损 。除 了维修保养时要防止水分入侵外，还要注意储油设备的 密封防止水分入侵。 （ ５ ）做好定期保养工作 ： 目前有的作业车液压系统设置
高速铁路接触网作业车管理、运用、检修实施细则

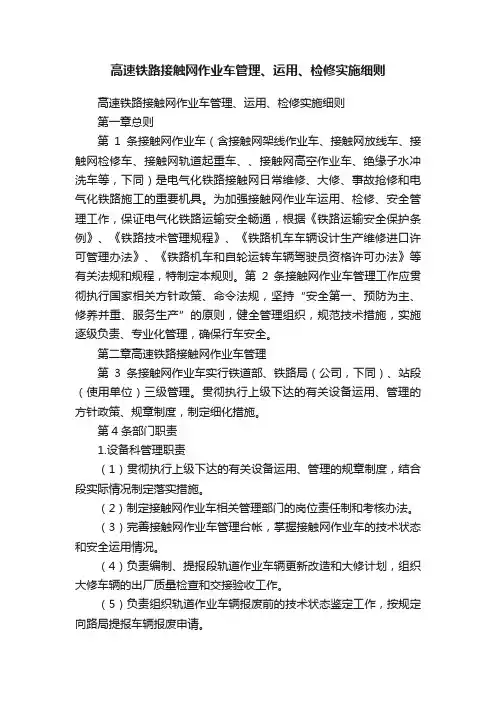

高速铁路接触网作业车管理、运用、检修实施细则高速铁路接触网作业车管理、运用、检修实施细则第一章总则第1条接触网作业车（含接触网架线作业车、接触网放线车、接触网检修车、接触网轨道起重车、、接触网高空作业车、绝缘子水冲洗车等，下同）是电气化铁路接触网日常维修、大修、事故抢修和电气化铁路施工的重要机具。
