瓶盖生产工艺

塑料防盗瓶盖生产工艺

一、塑料防盗瓶盖的分类及成型方法

自上世纪90年代中期开始，可口可乐公司生产的PET瓶装饮料使用塑料防盗盖替代铝盖，从而将塑料防盗盖推到了饮料包装的前台，世界知名的制盖机械如萨克米（SACMI）、奥克亚（Alcoa）、赫斯基（Husky）等纷纷进入中国，开始了塑料防盗盖的大规模生产和应用。

1.1、按瓶盖原材料分：可分为PE盖、PP盖；

PE (聚乙烯)：密度为0.94-0.96g/cm3,，加工温度约220℃；相对PP较软，单片盖较常用。PE基本分为三大类，即高压低密度聚乙烯（LDPE）、高密度聚乙烯（HDPE）和线型低密度聚乙烯（LLDPE）。一般瓶盖料通常采用高密度聚乙烯（HDPE）。

PP(聚丙烯)：密度为0.9-0.91 g/cm3，加工温度约220℃；

比较：

⑴、PP密度比PE小，PP的强度、刚度、硬度、耐热性均优于PE，可在100度左右使用；

⑵、PE因为较PP软，因此单片盖通常选用PE料；

⑶、PE 、PP材料价格接近，都可用于食品包装。

1.2、按形式分：可分为单片盖和双片盖；

单片盖：瓶盖内部无垫片，整个盖材料一样，依靠折边或内塞密封；

双片盖：瓶盖内部有垫片，垫片材料较软，依靠压缩垫片的反弹力来保持密封；比较：

⑴、单片盖没有加垫，不需要加垫机，因此设备投入较两片盖少。并且垫片材料价格是盖体材料的两倍以上，单片盖成本比双片盖低；

⑵、单片盖对瓶口尺寸、形状要求高；折边式单片盖是靠折边变形的反弹力压住

瓶口外沿和端面来密封；内塞式单片盖是靠其内塞外径与瓶口内径的过盈配合起密封作用。双片盖的垫片较软，对瓶口缺陷有较大的包容能力。

1.3、按生产工艺：可分为注塑盖和压塑盖；

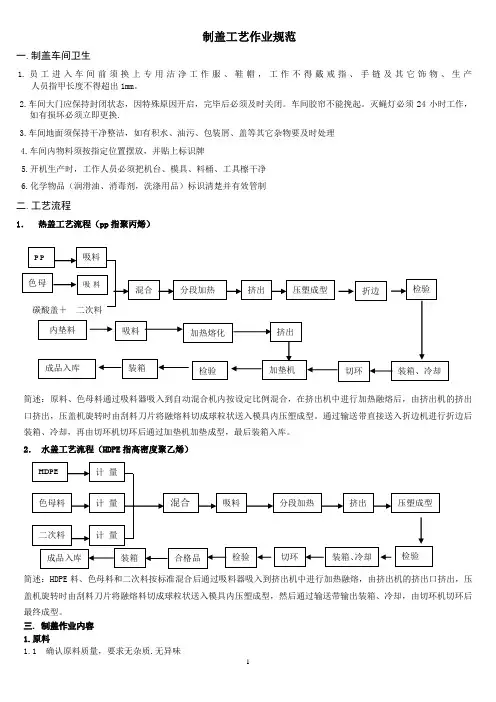

注塑盖生产工艺为：

吸料机将混合好的材料吸进注塑机炮筒，在炮筒内加热到熔融塑化后，注射到模具型腔，在型腔内冷却定型、脱模，再经过切环、加垫，完成注塑盖生产。

压塑盖生产工艺为：

吸料机将混合好的材料吸进压塑机炮筒，在炮筒内加热到半熔融塑化状态后，定量挤出到模具型腔内，上下模具合模、压塑并冷却定型、脱模，再经过切环、加垫，完成压塑盖生产。

比较：

⑴、注塑盖需要将材料加热到熔融流动状态，温度在250℃左右；压塑只需要加热到180℃左右，注塑盖能耗比压注盖高；

⑵、压塑加工温度较低，收缩量小，制盖尺寸较为精确；

⑶、注塑一次注满所有模腔，压塑每次挤出一个瓶盖用料。压塑挤出压力很小，而注塑需要的压力比较高；

⑷、注塑模具体积大，单个模腔更换麻烦；压塑每个模腔相对独立，可以单独更换；

⑸、压塑制盖机是瓶盖专用机，有专门针对瓶盖的脱模设计；瓶盖注塑机基本没有针对瓶盖的专门设计，因此压塑盖可以做成喇叭口，挂盖率高，用户喜欢使用。

二、塑料防盗瓶盖的发展方向

2.1、压塑盖取代注塑盖

虽然压塑成型是近10年才出现的新工艺，它对具有百年传统的注塑工艺发出了强有力的挑战，并取得了压倒性优势。目前压塑盖占据了可口可乐、百事可乐、统一、康师傅80%以上的份额；娃哈哈的茶饮料与汽水、汇源PET果汁等更是达到了100%。压塑制盖工艺占到了全球70%的份额，占到了中国60%以上的份额。从2001年以后，中国客户购买压塑设备的数量大大超过了注塑设备。

2.2、单片盖、短瓶盖应用逐渐增多

从2002年开始，世界范围的石化原料普遍涨价，而瓶盖的售价反而下降。因此，更加刺激人们寻求更新的技术以降低成本。为了更好地降低成本，人们将目光聚焦到了PET瓶口上面，让瓶口变短成了他们的有利措施，可口可乐公司首先在国内推行1881瓶口标准，单片盖、1881瓶盖应用逐渐增多。

三、瓶盖的质量要求：

⑴、瓶盖的外观：成型饱满，结构完整，无明显收缩、气泡、毛边、缺损，色泽均匀，防盗环连接桥无破坏。内垫应平整,无偏心,破损,杂质,溢料和翘曲；

⑵、开启扭矩：开启封装的防盗盖时，所需的最大扭矩；开启扭矩在0.6N.m～

2.2N.m之间；

⑶、断裂扭矩：扭断防盗环，所需的最大扭矩，断裂扭矩不大于2.2N.m；

⑷、密封性能：不含气饮料瓶盖200kpa不漏气，350kpa不脱盖；含气饮料瓶盖690kpa不漏气，1207kpa不脱盖；（新标准）

⑸、热稳定性能：不爆裂、不变形、倒置不漏气（不漏液）；

⑹、跌落性能：不漏液、不开裂、不飞脱。

⑺、垫片溢脂性能：洁净的瓶子中注入蒸馏水后用瓶盖密封后，在42℃恒温箱

中侧向放置48小时，从放置时起每隔24小时观察瓶内液面是否有油脂，若有油脂出现即终止试验。

⑻、泄露（漏气）角度：封装后的样品，在瓶盖与瓶口支撑环之间划一道直线。逆时针缓慢的旋转瓶盖，直到发生漏气或漏液后，立即停止。测量瓶盖标线与支撑环之间的角度。（国标要求的是安全开启性能，原标准要求小于120°，现改为完全拧开时，瓶盖不飞脱）

⑼、断环角度：封装后的样品，在瓶盖与瓶口支撑环之间划一道直线。逆时针缓慢的旋转瓶盖，观察到瓶盖的防盗环发生断裂后，立即停止。测量瓶盖标线与支撑环之间的角度。

四、瓶盖包装、储存与使用：

⑴、包装

在清洁防尘的环境下，在纸箱内用符合食品安全卫生的胶袋，按规定数量进行包装。并在包装箱指定位置贴好产品合格证。

⑵、贮存

产品应贮存在通风、干燥、无异味、无毒、无害的仓库内。贮存期不得超过半年。超过贮存期的必须重新检定，方可使用。

⑶、使用要求

瓶盖（特别是PP盖）在低温下脆性增加，当瓶盖储存库房温度低于18℃时，使用前须将瓶盖放置在温度高于18℃的环境中24小时。
