义齿基托树脂使用说明
《义齿基托树脂》PPT课件
提高性能与降低成本
优化生产工艺
通过改进生产工艺和配方，提高义齿基托树脂的 性能，如耐磨性、韧性和美观度。
成本控制
降低生产成本，使更多的患者能够获得高质量、 价格合理的义齿基托树脂产品。
循环再利用
研究义齿基托树脂的循环再利用技术，降低资源 消耗和环境污染。
环保与可持续发展
绿色生产
推广环保、低碳的生产方式，减少义齿基托树脂生产过程中的环 境污染。
定义与特性
定义
义齿基托树脂，也称为牙科基托 树脂，是一种用于制造义齿基托 的高分子材料。
特性
具有优良的耐磨性、耐腐蚀性、 抗冲击性和生物相容性，能够满 足义齿长期使用的需求。
主要用途与优势
主要用途
用于制造义齿基托，提供义齿的支撑 和固定作用。
优势
具有良好的加工性能，可以根据患者 口腔情况定制，提高义齿的舒适度和 适应性。
2023 WORK SUMMARY
《义齿基托树脂》 ppt课件
汇报人：可编辑
2024-01-11
REPORTING
目录
• 义齿基托树脂简介 • 义齿基托树脂的制造工艺 • 义齿基托树脂的性能特点 • 义齿基托树脂的应用场景 • 义齿基托树脂的未来发展与挑战 • 结论
PART 01
义齿基托树脂简介
求。
义齿基托树脂的发展趋势是向着 更加舒适、美观、耐用的方向发 展，为患者提供更好的口腔修复
解决方案。
对未来发展的展望与建议
进一步研发具有更高性能的义齿基托 树脂材料，提高义齿的稳定性和耐用 性。
提高义齿基托树脂的生产工艺水平， 降低生产成本，使更多患者能够享受 到高质量的义齿修复服务。
加强义齿基托树脂在临床应用中的研 究，以更好地满足患者的个性化需求 。
树脂基托的作用
《树脂基托的作用》今天咱们来聊聊树脂基托，这玩意儿可重要啦！我有一次陪我爷爷去镶牙，可算是见识到树脂基托的厉害了。
爷爷年纪大了，牙齿掉了好几颗，吃东西可不方便了。
我们就去了口腔诊所。
一进诊所，医生就开始给爷爷检查。
然后就说到要给爷爷做假牙，这假牙就离不开树脂基托。
医生拿出一个模型，指着上面的部分给我们解释，那模样就像老师在给学生讲课。
医生说：“这树脂基托啊，就像是房子的地基，是假牙的重要支撑呢。
” 我凑过去看，那模型上的树脂基托看起来有点像透明的小托盘，不过摸起来肯定不是托盘那么软啦。
爷爷镶牙的时候，我就在旁边看着。
医生先把爷爷口腔的模型做出来，然后就开始制作假牙和树脂基托。
我看到他们把一种像泥巴一样的树脂材料放在模具里，然后经过各种加工，那树脂基托就慢慢有了形状。
这时候的树脂基托还有点粗糙，就像刚出炉的面包，表面不怎么光滑呢。
接着，医生开始打磨，那打磨机“嗡嗡” 地响，就像小蜜蜂在飞舞。
树脂基托在医生的手里变得越来越光滑，越来越精致。
我心想，这医生可真是个艺术家啊，把这树脂基托打造得这么漂亮。
等假牙和树脂基托都做好了，医生给爷爷戴上。
哇，这树脂基托就像给假牙找到了一个安稳的家。
它把假牙稳稳地固定在爷爷的口腔里，让假牙不会乱跑。
爷爷试着咬了咬，脸上露出了笑容，说：“嘿，这感觉还真不错，比之前舒服多了。
”树脂基托还有个厉害的地方，就是它很轻便。
爷爷戴着假牙，就像没戴似的，没有什么负担。
要是这基托很重，那爷爷得多难受啊，就像每天嘴里都含着个大石头一样。
而且啊，树脂基托还比较容易清洁呢。
医生叮嘱爷爷，吃完饭要把假牙取下来清洗，这树脂基托不怕水，用牙刷轻轻一刷，就能把脏东西刷掉，就像给它洗了个舒服的澡。
还有一次，我看到一个年轻人也在诊所弄假牙，他的假牙也是树脂基托的。
他戴着假牙后，说话都很正常，没有那种含含糊糊的感觉。
他笑着对医生说：“这树脂基托真好，我都能正常和人交流了，不用担心说话漏风啦。
”树脂基托在假牙里的作用可真是不小呢。
Re-fine Bright 义齿基托聚合物说明书
2015年1月1日编制（第2版）义齿基托聚合物说明书Re-fine Bright【形状・构造以及原理等】本材含有以下成份。
名称性状成份粉末粉聚甲基丙烯酸甲酯、顔料、其他液体液甲基丙烯酸甲酯、其他配套品：毛笔（细，粗），吸管，硅橡胶软杯，粉液共用量杯色调：A1、A2、A3、A3.5、A4、B1、B2、B3、B4、C1、C2、C3、C4、D2、D3、D4、②PINK(粉色)、④LFPINK（仿生色）、⑤CLEAR（透明色）。
【使用目的，效果】本品用来制作临时托盘、冠、桥等，以及制作和修补基托的常温硬化树脂。
本产品不能与树脂牙直接粘合。
初装时间为15秒，终装时间为45秒。
（在23℃条件下）根据温度和粉液比的不同而有所变化。
温度较低时，反应较慢。
初装时间和中装时间都比正常晚。
温度较高时，反应较快。
初装时间和中装时间都比正常早。
【产品性能】物理性质硬化时间3分30秒±1分。
弯曲强度弯曲强度在60MPa以上。
丙烯酸的残留量 4.5W/W%以下。
吸水率32ｕg/mm3以下。
溶解率8.0ｕg/mm3以下。
硬度10HV以上。
【操作方法及使用方法等】本产品使用时推荐温度为：23℃。
本产品在装入患者口腔前需在水中浸泡，以使残留的单体溶出。
本产品在重合时请注意烫伤。
1.笔积法①粉末盛在容器里，液体取少量盛在硅橡胶软杯中。
②用笔蘸少量的液体，刷在需要的位置。
③已经蘸了液体的笔尖，再蘸粉末，在笔尖处，形成泥状的树脂。
④泥状树脂堆在刷过液体的位置。
⑤③------④重复操作。
⑥按照通常的方法进行研磨和抛光。
2.混合法①按粉1g，液0.5ml的比例称量产品，把液体倒入粉末中。
快速搅拌。
②混合后，呈饼状，并压接成型。
③硬化后，按照通常的方法进行研磨和抛光。
3.硅橡胶中心①按照粉1g，液0.5ml的比例称量产品，把液体倒入粉末中。
快速搅拌。
②混合后，倒入硅橡胶中心，与支台牙模型压接成型。
③硬化后，按照通常的方法进行研磨和抛光。
义齿基托树脂[业界研究]
![义齿基托树脂[业界研究]](https://img.taocdn.com/s3/m/87b4239ced630b1c58eeb515.png)

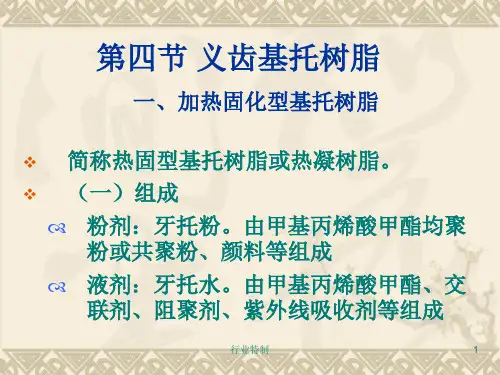

一、加热固化型基托树脂
❖ 简称热固型基托树脂或热凝树脂。
❖ （一）组成
粉剂：牙托粉。由甲基丙烯酸甲酯均聚 粉或共聚粉、颜料等组成
液剂：牙托水。由甲基丙烯酸甲酯、交 联剂、阻聚剂、紫外线吸收剂等组成
行业特制
1
❖1、牙托水
❖ 主要成分是甲基丙烯酸甲酯（MMA），是聚合成聚 甲基丙烯酸甲酯（PMMA）的原料。常温下无色透 明液体，易挥发，易燃，易溶于有机溶液，微溶于 水。
❖ 吸水后体积稍有膨胀，补偿聚合收缩。
❖ （4）体积收缩
❖ 冷却过程中的冷缩。影响与口腔组织间的 适合性。
❖ （5）应力及裂纹
❖ 热处理过程中产生体积收缩，与石膏模型 间的摩擦阻力抑制了部分体积收缩，冷却 时有潜伏应力存在。导致义齿断裂。
行业特制
18
❖ 2、化学性能 ❖ （1）溶解性 ❖ 溶于有机溶剂。
行业特制
11
❖ （三）使用及热处理方法
❖ 1、模型准备 涂分离剂 ❖ 2、调和牙托粉与牙托水 3：1（体积比）
2：1（重量比）
行业特制
12
3、调和后的变化
❖ 湿砂期：水少粉多 ❖ 稀糊期：水多粉少 ❖ 粘丝期：不宜再调和 ❖ 面团期：填塞型盒最佳时期 ❖ 橡胶期：硬而有弹性 ❖ 坚硬期：坚硬脆性体
MMA在光、热、电离辐射和自由基的激发 下，容易发生加成聚合，形成聚合物。
紫外线吸收剂：保护分子链免受破坏，防 止或减轻老化和变色。
行业特制
2
行业特制
3
❖ 2、牙托粉
❖ 是MMA的均聚粉或共聚粉。是决定基托树 脂性能的主要因素。
❖ 种类：
❖ （1）MMA均聚粉：由MMA经悬浮聚合而 制成，为无色透明的细小珠状。分子量愈 大，基托强度愈好，聚合粉溶于牙托水的 速度变慢，面团期形成时间增加，不利于 临床。
口腔义齿基托树脂课件
4、填塞
5、热处理 （1）将型盒置于70～75℃水浴中恒温 90min，然后升温至煮沸保持30～60min， 最快。 （2）将型盒置于温水中，在1.5～2h内 缓慢匀速升温至沸点，保持30～60min， 最简便。 链引发阶段是吸热反应 链增长阶段，放出大量的热 温水中浸泡满足了吸热，同时也给放热 提供了空间 基托愈大，愈厚，在聚合时产热愈多， 若加热速度快，则容易产生气泡。
你敢戴吗
（四）性能 1、物理、机械性能 （1）机械性能：
韧性不足，硬度不大，有时义齿磨 损快，容易折断等现象。 （2）热学性能 热变形温度为94℃ 热胀系数大 热的不良导体
（3）吸水性 吸水后体积稍有膨胀，补偿聚合收缩。 （4）体积收缩 冷却过程中的冷缩。影响与口腔组织间 的适合性。 （5）应力及裂纹 热处理过程中产生体积收缩，与石膏模 型间的摩擦阻力抑制了部分体积收缩， 冷却时有潜伏应力存在。导致义齿断裂。
2、化学性能 （1）溶解性 溶于有机溶剂。银纹。 （2）老化性能 在日光、大气、受力和周围介质作用下，出现发黄、 龟裂、变形、机械强度下降等现象。 3、生物学性能 固化完全的PMMA对人体毒性很小，残留的MMA对人体 有一定的刺激作用。个别患者过敏。 4、储存 牙托粉长期放置不会变质。牙托水应避光储存于低温、 干燥、通风处，并远离火种。
成品树脂牙贴面
成品树脂牙列
硬度比较： 1塑钢牙（上海松风） 2硬质复色合成树脂（上海齿科材料厂） 3登士百牙 4三层四层色树脂牙（贺利氏古莎齿科有限 公司） 5复色合成树脂和硬质合成树脂牙
（一）前牙的选择 1．形状 （1）根据颜面形态分类 （2）根据性别、性格、年龄分类： 性别(sex)、性格
（三）使用及热处理方法 1、模型准备 涂分离剂 2、调和牙托粉与牙托水 3：1（体积比）2： 1（重量比） 3、调和后的变化 湿砂期：水少粉多 稀糊期：水多粉少 粘丝期：不宜再调和 面团期：填塞型盒最佳时期 橡胶期：硬而有弹性 坚硬期：坚硬脆性体 影响面团期形成时间的因素 （1）牙托粉的粒度：粒度愈大，所需时间愈长 （2）粉液比：大，所需时间短。 （3）温度：室温高，所需时间短。
加热固化型基托树脂的使用及热处理方法

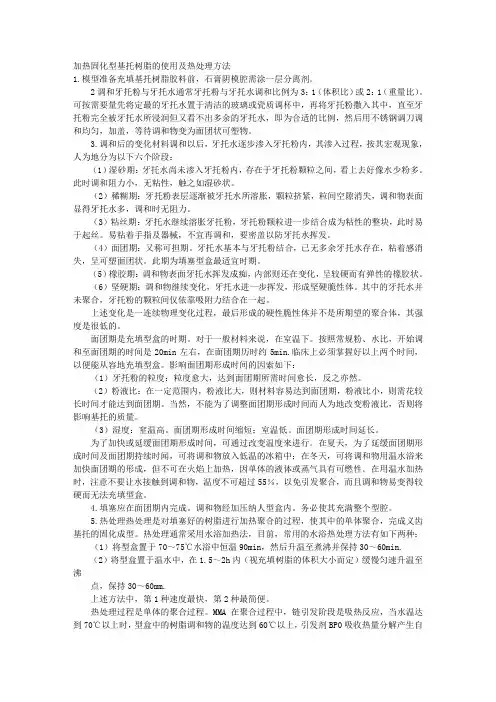

加热固化型基托树脂的使用及热处理方法1.模型准备充填基托树脂胶料前，石膏阴模腔需涂一层分离剂。
2调和牙托粉与牙托水通常牙托粉与牙托水调和比例为3：1（体积比）或2：1（重量比）。
可按需要量先将定最的牙托水置于清洁的玻璃或瓷质调杯中，再将牙托粉撒入其中，直至牙托粉完全被牙托水所浸润但又看不出多余的牙托水，即为合适的比例，然后用不锈钢调刀调和均匀，加盖，等待调和物变为面团状可塑物。
3.调和后的变化材料调和以后，牙托水逐步渗入牙托粉内，其渗入过程，按其宏观现象，人为地分为以下六个阶段：（1）湿砂期：牙托水尚未渗入牙托粉内，存在于牙托粉颗粒之间，看上去好像水少粉多。
此时调和阻力小，无粘性，触之如湿砂状。
（2）稀糊期：牙托粉表层逐渐被牙托水所溶胀，颗粒挤紧，粒间空隙消失，调和物表面显得牙托水多，调和时无阻力。
（3）粘丝期：牙托水继续溶胀牙托粉，牙托粉颗粒进一步结合成为粘性的整块，此时易于起丝。
易粘着手指及器械，不宜再调和，要密盖以防牙托水挥发。
（4）面团期：又称可担期。
牙托水基本与牙托粉结合，已无多余牙托水存在，粘着感消失，呈可塑面团状。
此期为填塞型盒最适宜时期。
（5）橡胶期：调和物表面牙托水挥发成痴，内部则还在变化，呈较硬而有弹性的橡胶状。
（6）坚硬期：调和物继续变化，牙托水进一步挥发，形成坚硬脆性体。
其中的牙托水并未聚合，牙托粉的颗粒间仅依靠吸附力结合在一起。
上述变化是一连续物理变化过程，最后形成的硬性脆性体并不是所期望的聚合体，其强度是很低的。
面团期是充填型盒的时期。
对于一般材料来说，在室温下。
按照常规粉、水比，开始调和至面团期的时间是20min左右，在面团期历时约5min.临床上必须掌握好以上两个时间，以便能从容地充填型盒。
影响面团期形成时间的因索如下：（1）牙托粉的粒度：粒度愈大，达到面团期所需时间愈长，反之亦然。
（2）粉液比：在一定范围内，粉液比大，则材料容易达到面团期，粉液比小，则需花较长时间才能达到面团期。
口腔材料学：S义齿基托树脂
➢然后用不锈钢调刀调和均匀，加盖， ➢调和物变为面团状可塑物
※（2）调和后的变化
➢湿砂期 ➢稀糊期 ➢黏丝期 ➢面团期（可塑期）：热凝填塞型盒 ➢橡胶期 ➢坚硬期
3．充 填 ➢面团期调和物 ➢经加压纳入型盒内其充满整个型腔
4．热处理
充填好的树脂进行加热聚合的过程
方法 ➢70～75℃水浴中恒温90分钟，然后升温至煮沸并保持30～
2．光固化义齿基托树脂固化特性
➢箱式光固化器 ➢430～510nm的蓝色光 ➢固化深度3～5mm范围
返回
（三）树脂基托适合性
➢指义齿与口腔组织间的密合性 ➢测定腭部义齿基托与模型间空隙来确定 ➢直接影响着义齿的固位
树脂基托成形方法与适合性
➢压注成形>模压成形>灌注成形 ➢光固化>模压成形 ➢自凝树脂压力聚合或用微波固化的义齿基托
热塑性塑料 聚酰胺（尼龙）、聚碳酸酯、聚酯
注射成形前需将材料加热，使其软化成 黏流态，然后将材料装入注射管内，安装到 专用的注射机上，加压将黏流态的材料注入 有义齿阴模的型盒内。
隐形义齿
➢制作有弹性的基托和仿牙
齿颜色或牙龈颜色的树脂 卡环
➢美观
隐形义齿缺点
➢材料刚性不足 ➢义齿不能充分分散咬合
热注塑基托树脂
➢分子量较高的牙托粉直接制成 ➢强度高、脆性小、韧性好、抗折断 ➢形态准确 ➢与组织面的适合性好
返回
（二）固化特性
1．自凝树脂
➢室温下达到可操作（充填）3-5分钟
➢自凝牙托粉和牙托水的比例 ➢树脂中BPO与叔胺的含量配比 ➢阻聚剂的多少 ➢环境温度
➢聚合产热
➢体积大小 ➢促进剂或引发剂含量 ➢环境温度
第一节义齿基托树脂
§ 一些牙托粉或牙托水中还含有增塑剂，如邻苯二甲 酸二丁酯，使增塑的聚合物更加柔软，韧性提高。
（二）自凝型义齿基托树脂
§ 室温化学固化型义齿基托树脂(room temperature curing denture base resin)又称自凝型义齿基托树脂，简称自凝树 脂(self-curing resin)，是指在室温环境下，通过氧化还原 体系引发聚合的基托材料。
§ 光固化义齿基托树脂 (light curing denture base resin)为单组分、面团状可塑物，组成上与光固 化复合树脂相似。
光固化义齿基托树脂的主要成分
成分
树脂基质 活性稀释剂 PMMA交联粉
含量(wt％) 成 分
含量(wt％)
30～40 5～10 35～40
无机填料
光引发剂
颜料及红色 短纤维丝
10～15 微量 少量
（三）光固化义齿基托树脂
§ 树脂基质主要有Bis-GMA、异氰酸酯改性的BisGMA。填料为PMMA交联粉和二氧化硅微粉。 常用的活性稀释剂有TEGDMA、1、6-己二醇二 甲基丙烯酸酯等。稀释剂的作用主要是调节材料 的黏稠度。
§ PMMA交联粉是MMA 与GDMA或TEGDMA的 共聚物。材料在固化前长期处于可塑面团状。
（五）自凝树脂灌注成型法
§ 将粉、液按一定的比例混合，待混合物进入稀糊 期后，将材料灌入义齿的石膏模型阴模腔中，然 后将模型放入压力锅水浴中，在0.1～0.2MPa气 压下加热至55～60℃聚合30～45分钟。
§ 也可将稀糊状混合物灌入义齿的弹性水胶体（如 琼脂）阴模腔中，然后将型盒放入压力容器中， 在0.1～0.2MPa的气压下聚合30～45分钟。
加热固化型基托树脂的使用及热处理方法
加热固化型基托树脂的使用及热处理方法1.模型准备充填基托树脂胶料前，石膏阴模腔需涂一层分离剂。
2调和牙托粉与牙托水通常牙托粉与牙托水调和比例为3：1（体积比）或2：1（重量比）。
可按需要量先将定最的牙托水置于清洁的玻璃或瓷质调杯中，再将牙托粉撒入其中，直至牙托粉完全被牙托水所浸润但又看不出多余的牙托水，即为合适的比例，然后用不锈钢调刀调和均匀，加盖，等待调和物变为面团状可塑物。
3.调和后的变化材料调和以后，牙托水逐步渗入牙托粉内，其渗入过程，按其宏观现象，人为地分为以下六个阶段：（1）湿砂期：牙托水尚未渗入牙托粉内，存在于牙托粉颗粒之间，看上去好像水少粉多。
此时调和阻力小，无粘性，触之如湿砂状。
（2）稀糊期：牙托粉表层逐渐被牙托水所溶胀，颗粒挤紧，粒间空隙消失，调和物表面显得牙托水多，调和时无阻力。
（3）粘丝期：牙托水继续溶胀牙托粉，牙托粉颗粒进一步结合成为粘性的整块，此时易于起丝。
易粘着手指及器械，不宜再调和，要密盖以防牙托水挥发。
（4）面团期：又称可担期。
牙托水基本与牙托粉结合，已无多余牙托水存在，粘着感消失，呈可塑面团状。
此期为填塞型盒最适宜时期。
（5）橡胶期：调和物表面牙托水挥发成痴，内部则还在变化，呈较硬而有弹性的橡胶状。
（6）坚硬期：调和物继续变化，牙托水进一步挥发，形成坚硬脆性体。
其中的牙托水并未聚合，牙托粉的颗粒间仅依靠吸附力结合在一起。
上述变化是一连续物理变化过程，最后形成的硬性脆性体并不是所期望的聚合体，其强度是很低的。
面团期是充填型盒的时期。
对于一般材料来说，在室温下。
按照常规粉、水比，开始调和至面团期的时间是20min左右，在面团期历时约5min.临床上必须掌握好以上两个时间，以便能从容地充填型盒。
影响面团期形成时间的因索如下：（1）牙托粉的粒度：粒度愈大，达到面团期所需时间愈长，反之亦然。
（2）粉液比：在一定范围内，粉液比大，则材料容易达到面团期，粉液比小，则需花较长时间才能达到面团期。
义齿基托树脂使用方法
义齿基托树脂使用方法
义齿基托树脂是一种用于修复义齿的重要材料，它具有良好的耐磨性和稳定性，能够有效延长义齿的使用寿命。
正确的使用方法不仅可以保证义齿的质量，还能够提高患者的舒适度。
下面将介绍义齿基托树脂的使用方法，希望能够帮助到需要的人。
首先，准备工作是非常重要的。
在使用义齿基托树脂之前，需要将义齿清洗干净，并确保义齿的表面是干燥的。
同时，还需要准备好所需的基托树脂材料和相应的工具，确保工作台面整洁，以免灰尘或杂质进入基托树脂中影响修复效果。
接下来，将基托树脂材料按照说明书上的比例混合均匀，通常情况下，基托树
脂材料是由粉末和液体按照一定比例混合而成的。
混合时需要注意，要慢慢加入粉末，同时用工具不断搅拌，直至完全均匀。
混合好的基托树脂材料应该是均匀的颜色，没有任何颗粒状物质存在。
然后，将混合好的基托树脂材料填充到义齿的基托部位。
在填充的过程中，需
要注意控制好基托树脂的用量，确保填充完整并且不会溢出。
填充完成后，用工具将基托树脂进行整形，使其与义齿完美贴合，并且确保基托树脂的表面光滑。
最后，将填充好并整形的义齿放入模具中，进行固化处理。
固化时间根据基托
树脂材料的不同而有所差异，通常情况下，需要根据说明书上的要求进行固化时间的控制。
固化完成后，取出义齿，清洗干净，即可使用。
以上就是义齿基托树脂的使用方法，正确的使用方法可以保证义齿的质量和舒
适度。
希望上述内容能够对您有所帮助。
义齿基托树脂
塑料牙
成品塑料牙
聚甲基丙烯酸甲酯塑料牙 复合树脂牙
成品塑料牙列
成品塑料牙面
义齿软衬材料
概念
分类
丙烯酸酯类软塑料 硅橡胶
传统的软衬材料一次作用时间为6个 月～1年，用于解决慢性牙槽嵴疼痛，它 作为一个减震结构减少功能性咀嚼压力 的高应力点，使应力分布更加均匀，其 柔软性使病人感觉舒适，易通过倒凹就 位。缺点：与基托硬树脂粘接不牢；易 变色；有异味；易粘附细菌。
2、自凝牙托粉 甲基丙烯酸甲酯均聚粉或共聚粉: 基质 过氧化苯甲酰(BPO): 引发剂，1％ 镉红、钛白粉: 着色剂，微量
聚合原理
促进剂与引发剂形成一对氧化还原体系， 使BPO在室温下迅速分解出自由基从而引 发单体聚合。聚合的同时放出大量的热高 达90°C以上，此时不需要进行热处理而在 室温下固化。
加温 (°C) 100
100
恒温时间（h)
0.5～1 0.5～1
3 70～75
9
热固化型基托树脂的性能
1、物理性能 1) 热学性能：线胀系数大于天然牙、瓷牙、金属。
热导率低。热变形温度为81-91°C。 2) 固化收缩 3) 吸水性：吸水膨胀。
2、机械性能：较好。 应力及裂纹
3、化学性能 1) 溶解性：银纹现象 2) 老化性
基托产生变形的原因
1. 充塞填胶过早或过迟 2. 装盒不当，有倒凹形成 3. 压力过大或过小 4. 修复体厚薄差异过大 5. 热处理升温过快 6. 骤然降温冷却，开盒过早
二、自凝义齿基托树脂
(self- curing denture base resin)
组成
1、自凝牙托水 甲基丙烯酸甲酯(MMA): 基质 有机叔胺或对甲苯亚磺酸盐：促进剂 2,6-二叔丁基对甲酚(TDBC): 阻聚剂 UV-327: 紫外线吸收剂，少量
树脂基托式可摘局部义齿
树脂基托式可摘局部义齿【适应证】1.各类牙列缺损患者，特别是游离缺失者。
2.即刻义齿。
3.拔牙创面尚在愈合期的过渡性义齿。
4.缺失牙伴牙槽骨、颌骨和软组织缺损者。
5.在修复缺失牙的同时升高颌间距离者。
6.可摘式夹板兼做义齿修复和松牙固定者。
7.腭裂伴缺失牙者。
8.可摘食物嵌塞矫治器兼义齿修复者。
9.不能耐受制作固定义齿磨除牙体者。
10.固定义齿修复失败者。
【禁忌证】1.缺牙间隙过小，义齿强度不足者。
2.基牙倾斜移位，松动达Ⅲ度者。
3.牙冠形态异常，不能为义齿提供足够固位力者。
4.精神病患者有吞服义齿危险因素时。
5.患者生活不能自理，不能摘戴义齿和维持口腔卫生时。
6.口腔黏膜病患者，义齿接触或覆盖病变区者。
7.对基托塑料丙烯酸脂过敏者。
8.对基托的异物感无法克服者。
9.对因职业原因发音要求较高者。
【操作程序及方法】1.修复前的口腔准备（1）余留牙的准备。
①Ⅲ度松动牙，重度倾斜移位牙和不能保留的残冠、残根应予以拔除。
②保留有一定价值且能治疗的畸形牙，错位牙，残冠,残根及轻度松动牙。
③余留牙的牙体病、牙髓病、牙周病治愈后才选作基牙。
④余留牙上的不良修复体应予以拆除。
（2）缺牙间隙的准备①去除残根、骨尖、游离骨片。
②调磨伸长的对颌牙，必要时半切后全冠修复；若为低于牙合曲线的对颌牙，应做全冠或高嵌体以改善曲线。
③适当调磨缺隙侧倾移牙的邻面倒凹。
④手术矫正附着过高的系带。
（3）骨组织的准备：酌情修整牙槽嵴承托区骨面、下颌隆凸、上颌结节。
（4）软组织的准备：酌情做唇颊沟加深术，牙龈增生组织切除术。
2.牙体预备（1）基牙①调改伸长的牙尖，较陡突的斜面和锐利的边缘。
②调改基牙倒凹的深度和坡度，磨改轴面过大的倒凹。
③调磨邻面倒凹有助于设计共同就位道。
④调磨邻颊、邻舌线角避免卡环肩过髙。
（2）牙合支托凹①呈三角形或匙形。
②深度1～1.5mm。
③长度为基牙远中径的1/4～1/3。
④宽度为基牙颊舌径的1/3～1/2。
⑤凹底与基牙长轴垂线呈200或垂直。
义齿基托树脂PPT课件
a牙托水过多 b牙托水过少
（3）充填时机不准
a填塞过早 b填塞过迟
2、基托发生变形的原因 （1）装盒不妥，压力过大 （2）填胶过迟 （3）升温过快 （4）基托厚薄差异过大 （5）冷却过快，开盒过早 （六）微波热处理法
，交联度较大。
3、操作性能 单糊剂型，不必调和，直接在模型上排牙塑形，光照
1）MB牙托粉：是MMA与丙烯酸丁酯的嵌段共聚粉，冲 击强度和挠曲强度提高。
2）MMA－MA牙托粉：是MMA与丙烯酸甲酯MA的共聚 粉，调和时需牙托水较少，面团期持续时间较长，充填塑 性好，耐磨性和耐擦伤性有所提高。
3）MMA－EA－MA三元共聚牙托粉：由MMA、丙烯酸 乙酯EA、丙烯酸甲酯MA的三元共聚粉。机械性能提高。
匀速升温至沸点，保持30～60min，最简便。 链引发阶段是吸热反应
链增长阶段，放出大量的热
基托愈大，愈厚，在聚合时产热愈多，若加 热速度快，则容易产生气泡。
（四）性能 1、物理、机械性能 （1）机械性能：
韧性不足，硬度不大，有时义齿磨损快，容易折断等 现象。
（2）热学性能 热变形温度为94℃ 热胀系数大 热的不良导体
பைடு நூலகம்
影响面团期形成时间的因素
（1）牙托粉的粒度：粒度愈大，所需时间愈 长
（2）粉液比：大，所需时间短。 （3）温度：室温高，所需时间短。 4、填塞
5、热处理 （1）将型盒置于70～75℃水浴中恒温90min
，然后升温至煮沸保持30～60min，最快。 （2）将型盒置于温水中，在1.5～2h内缓慢
4）橡胶接枝改性PMMA牙托粉：由甲基丙烯酸甲酯与橡 胶的接枝共聚物，冲击强度大幅度提高，韧性明显增强。
简述基托蜡的使用方法
简述基托蜡的使用方法
摘要：
一、基托蜡的概述
二、基托蜡的使用注意事项
三、基托蜡的使用方法
四、总结
正文：
一、基托蜡的概述
基托蜡是一种常用的口腔护理产品，主要用于修复口腔义齿、填充牙缝、保护牙齿和牙龈。
它具有较好的韧性和塑性，能够适应口腔环境的变化，为患者提供舒适的佩戴体验。
二、基托蜡的使用注意事项
1.基托蜡不适合长期佩戴，以免影响口腔健康。
2.佩戴基托蜡时要确保其与牙齿紧密贴合，避免松动。
3.基托蜡具有一定的保质期，使用时要确保产品新鲜。
4.如有过敏症状，请立即停止使用并寻求医生建议。
三、基托蜡的使用方法
1.清洁口腔：在使用基托蜡前，先将口腔清洗干净，以确保基托蜡与牙齿紧密结合。
2.剪裁合适大小：根据口腔形状和需求，用剪刀将基托蜡剪成合适的大小。
3.佩戴：将剪好的基托蜡放入口中，用手指轻轻按压使其与牙齿紧密贴合。
如有必要，可使用温水调整基托蜡的形状。
4.去除：佩戴完成后，如需取下基托蜡，请用手指轻轻剥离，避免用力拉扯损伤牙齿和牙龈。
5.清洗：基托蜡取出后，用清水冲洗干净，晾干备用。
四、总结
基托蜡作为一种口腔护理产品，在正确使用的前提下，能够为患者提供舒适的口腔环境。
使用时要注意保质期、避免过敏，并按照正确方法佩戴、清洗和储存。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
义齿基托树脂使用说明
注意：美国联邦法律规定此产品仅限牙科医师购买或订货。
适应症：LUCITONE 199树脂适用于口腔修复体的制作。
禁忌症：1．LUCITONE 199树脂禁用于对甲基丙烯酸甲酯单体有过敏反应历史的患者和使用者。
警告：
1．LUCITONE
199树脂含有可聚合单体，后者可能引起皮肤过敏（接触过敏性皮炎）或其他过敏反应。
接触后要用肥皂和清水仔细清洗。
如果发生皮肤过敏，应停止使用。
如果皮炎或其他症状继续存在，求医治疗。
2．避免吸入或吞入。
蒸气浓度过高会导致头痛，刺激眼睛和呼吸系统。
单体接触眼睛可能会导致角膜损伤。
过渡的长时间的接触暴露可能会产生更严重的健康反应。
根据OSHA（职业安全与卫生条例）标准对空气质量进行监测。
吸入：将吸入单体的个体转移到空气新鲜的地方。
如果需要，输氧或进行人工呼吸。
吞入：立即与当地的毒物控制中心联系。
眼睛接触：立即用大量的清水冲洗眼睛，冲洗15分钟，并咨询医生。
用肥皂和清水清洗皮肤。
预防措施：
1．皮肤有特殊情况（伤口，擦伤）的使用者应戴防护手套进行操作。
2．对口腔修复树脂进行打磨时，应该使用适当的通风设备，防护面具和真空系统。
3．存贮条件为60°-80℉，避免受潮和阳光直射。
液体中含有不饱和单体，在高温和/或阳光照射下可以过早地聚合。
粉剂中含有有机聚合引发剂，在过高温度保存时会降解。
4．LUCITONE单体和LUCITONE 199树脂的未固化态均为有毒物质。
应根据联邦、州和当地的法规进行处理。
5．LUCITONE液体含有甲基丙烯酸甲酯单体，为易燃物，其闪点为10℃（50℉）。
远离热、火花和明火。
6．在具有良好通风条件的地方使用单体。
当不再使用时，密封包装。
7．不要在超过工作时间或树脂已经达到橡皮期的情况下填充树脂。
8．不提倡使用蜡溶剂，因为残余的溶剂可能导致牙齿和丙烯酸树脂基托粘接不牢。
9．接触暴露于甲基丙烯酸甲酯单体可能引起角膜损伤，头痛，恶心，呕吐。
[见警告和预防措施]
10．敏感个体可能会发生过敏接触性皮炎和其它过敏反应。
完全固化材料中的残余单体可以通过连续几天用热水浸泡修复体而最大程度地减少。
11．磨光丙烯酸树脂时可能会产生微粒。
如果不采取恰当的加工控制措施会对眼睛，皮肤和呼吸系统产生刺激。
类型和级别（根据ADA 规范12）1类，1级
粉剂和单体的储存温度60-80℉
粉剂/单体比21g[32cc]/10ml
混合时间（湿润所有颗粒所需的时间）15-30sec
达到填充可塑性的时间@23±1℃9±2min
工作时间10±4min
制模使用的材料石膏
填充时模具的温度约110℉
推荐的固化时间和温度
第1阶段1-1/2小时@163℉
第2阶段1/2小时@212℉
替代选择的固化时间和温度9小时@163℉
冷却型盒的方法，时间和温度
第1阶段1/2小时@60-80℉，空气中
第2阶段1/4小时@60-80℉，水浴
使用说明进阶
特性和推荐程序前面的表格列出了LUCITONE 199树脂的典型特性，还列出了推荐温度和其他一些重要的加工信息。
下面将进一步详细说明这些内容。
装盒采用常规的压模法和石膏材料进行装盒。
冲蜡沸水中加热6分钟软化蜡。
分开型盒用添加去污剂的沸水冲
洗除蜡。
最后用无菌沸水进行冲洗。
不要用蜡溶剂。
保证容器没有蜡和油脂。
锡箔纸代用品
将充足的AL-COTE®分离剂涂抹在与树脂接触的温热的模具表面（约120℉）。
用干燥的小毛刷除去多余的AL-COTE膜。
[AL-COTE分离剂不会在牙齿表面形成膜]
AL-COTE分离剂膜要仔细地干燥（敷用后约3分钟），然后才能填充树脂。
重点准确地称量粉剂和单体。
不要用调药刀过渡搅拌而混入空气。
混合
为保证颜色的均匀一致，振动药粉罐以防止小颗粒沉在罐底。
将1单位21g（32cc）的药粉加入单体。
充分振荡（15秒），保证润湿所有的颗粒，也不要混匀过渡。
盖上混合罐，使材料达到填充稠度（在室温73±2℉时，约需9分钟）。
定量的药粉和单体由LUCIITONE 199树脂包装提供。
下表提供了不同情况下正确的比例。
牙齿情况非常大大一般
局部粉剂42cc 32cc 26cc
19cc单体13ml 10ml 8ml 6ml
装填LUCITONE 199树脂应装填到温热的型盒中（约110℉）。
正确的装填稠度为面团期树脂，无粘性且尚无弹性。
从罐中取出树脂团用手指压入模具中。
试装填除非是非常厚的情况，LUCITONE 199树脂一般不需要试装填。
然而，如果操作者需要，也可以进行试装填。
无论何种情况，型盒应该缓慢地合上。
如果采用无试填装的方法，要保证材料的量要足够完全填装满模具。
将型盒的两半合上时有多余的树脂被挤压出证明材料的量是充足的。
工作时间LUCITONE 199树脂的工作时间约为10分钟。
不要在超过工作时间后或材料已经具有弹性达到橡皮期时进行装填。
固化
将封闭的型盒（用压带或弹簧夹锁定）浸入163±2℉的水中11/2小时。
然后浸入沸水1/2小时。
建议用准确的温度计定时检查水温。
替代固化法：163±2℉水浴9小时。
不需沸水。
极厚情况下的固化在材料非常厚的情况下，需要特殊的处理防止产生微孔和表面过渡收缩。
应当采取下面的步骤：
1．当材料发硬达到类似灰泥的稠度（在73±2℉条件下约12分钟）时装填材料。
2．装填时慢慢合上型盒以便压实并进行试填装，重复三次。
3．使封闭的型盒保持在压力下30分钟，然后再进行固化。
4．按照说明采用替代固化法。
冷却将锁定的型盒放在工作台上于室温冷却30分钟。
然后浸入冷水（60-80℉）15分钟，再分开型盒。
磨光和抛光按照常规方式对义齿进行磨光和抛光。
修补和重新划线对已完成牙齿的重新划线和修补应根据提供的说明使用DENSPL Y®修补材料或LUCITONE
199修补材料。
如果需要，修补和重新划线也可以使用LUCITONE 199树脂本身按照通常的方法进行。
于163℉固化9小时，不要沸水加热。
-。
