义齿基托树脂

（2）MMA共聚粉
1）MB牙托粉：是MMA与丙烯酸丁酯的嵌 段共聚粉，冲击强度和挠曲强度提高。 2）MMA－MA牙托粉：是MMA与丙烯酸甲 酯MA的共聚粉，调和时需牙托水较少，面 团期持续时间较长，充填塑性好，耐磨性 和耐擦伤性有所提高。 牙托粉中胶乳少量引发剂，过氧化苯甲酰。 颜料，钛白粉、镉红。
自由基聚合反应过程：
1、链引发 单体在引发剂或光、热、辐射等的作用下产
生自由基的过程。 2、链增长 单体自由基结合成单元更多的链自由基 3、链终止 两自由基相遇，独电子消失

（三）使用及热处理方法 1、模型准备 涂分离剂 2、调和牙托粉与牙托水 3：1（体积比） 2：1（重量比）

（二）性能特点 1、固化特性 专用的箱式光固化器内，对波长为430～ 510nm蓝光敏感。固化深度3～5mm范围。 2、机械性能 硬度高、刚性大、受力不易变形，脆性较 大。网状结构，交联度较大。 3、操作性能 单糊剂型，不必调和，直接在模型上排牙 塑形，光照


（三）临床应用 简单义齿制作、矫治器制作、基托重称、 义齿修补、临时冠桥制作及个别托盘制作。
a牙托水过多 b牙托水过少


（3）充填时机不准

a填塞过早 b填塞过迟



2、基托发生变形的原因 （1）装盒不妥，压力过大 （2）填胶过迟 （3）升温过快 （4）基托厚薄差异过大 （5）冷却过快，开盒过早 （六）微波热处理法
二、室温化学固化型义齿基托树脂



又叫自凝型义齿基托树脂，简称自凝树脂。 （一）组成 粉剂：自凝牙托粉。PMMA均聚粉或共聚粉，少 量引发剂和着色剂。 液剂：自凝牙托水。MMA少量促进剂、阻聚剂 及紫外线吸收剂。


（二）聚合原理
在常温下发生剧烈的氧化还原反应，释放自由 基，自由基可以打开MMA分子结构中的双键， 引发聚合。
（三）性能
分子量小、残留单体多、机械强度低、容易
产生气泡和变色等缺点。 1、平均分子量 2、残余单体 3、聚合收缩 4、色泽稳定性 5、聚合热 促进剂含量高，反应热多。 6、机械性能 韧性较差，脆性较大，刚性较好
5、热处理
（1）将型盒置于70～75℃水浴中恒温90min，
然后升温至煮沸保持30～60min，最快。 （2）将型盒置于温水中，在1.5～2h内缓慢 匀速升温至沸点，保持30～60min，最简便。 基托愈大，愈厚，在聚合时产热愈多，若加 热速度快，则容易产生气泡。



（四）性能 1、物理、机械性能 （1）机械性能： 韧性不足，硬度不大，有时义齿磨损快， 容易折断等现象。 （2）热学性能 热变形温度为94℃ 热胀系数大 热的不良导体
MMA在光、热、电离辐射和自由基的激发
下，容易发生加成聚合，形成聚合物。 紫外线吸收剂：保护分子链免受破坏，防 止或减轻老化和变色。


2、牙托粉
是MMA的均聚粉或共聚粉。是决定基托树 脂性能的主要因素。 种类： （1）MMA均聚粉：由MMA经悬浮聚合而 制成，为无色透明的细小珠状。分子量愈 大，基托强度愈好，聚合粉溶于牙托水的 速度变慢，面团期形成时间增加，不利于 临床。 常温下稳定，溶于有机溶剂不溶于水和醇。

（3）吸水性



吸水后体积稍有膨胀，补偿聚合收缩。 （4）体积收缩 冷却过程中的冷缩。影响与口腔组织间的 适合性。 （5）应力及裂纹 热处理过程中产生体积收缩，与石膏模型 间的摩擦阻力抑制了部分体积收缩，冷却 时有潜伏应力存在。导致义齿断裂。

2、化学性能 （1）溶解性 溶于有机溶剂。 （2）老化性能 在日光、大气、受力来自百度文库周围介质作用下， 出现发黄、龟裂、变形、机械强度下降等 现象。
硅橡胶类义齿软衬材料 组成：热固化和室温固化（单组份和双组 份），与印模材相似 性能：需要专门的粘接剂 用法：热固化型采用间接衬垫法 室温固化型采用口内直接衬垫法
第四节 塑料牙
概念及应用范围 聚合物制成的人工牙 适用于作为牙体缺损、牙列缺失修复中， 以恢复天然牙牙冠外形和功能
塑料牙的性能
1 良好的色泽：采用多层成型法，牙齿色 泽的层次性及半透明性得到再现。 2 物理机械性能：硬度低，韧性好，耐热 震，耐磨性差，有蠕变性。 3 与基托树脂的结合强度高
常用塑料牙
成品塑料牙 聚甲基丙烯酸甲脂塑料牙（塑胶牙） 工程塑料牙 复合树脂牙 成品塑料牙列：6种型号 成品塑料牙面 造牙材料：分自凝和热凝，3种
第五节义齿软衬材料
义齿软衬材料 丙烯酸酯类义齿软衬材料 组成：聚甲基丙烯酸乙酯或甲基丙烯酸丙 酯或丁酯的共聚粉和颜料 液体—主要是甲基丙烯酸丁酯引发剂、
义齿软衬材料
3、生物学性能 固化完全的对人体毒性很小，残留的对人体
有一定的刺激作用。个别患者过敏。 4、储存 牙托粉长期放置不会变质。牙托水应避光储 存于低温、干燥、通风处，并远离火种。



（五）应用中应注意问题 1、基托中产生气孔的原因 （1）热处理升温过快、过高 （2）粉液比失调

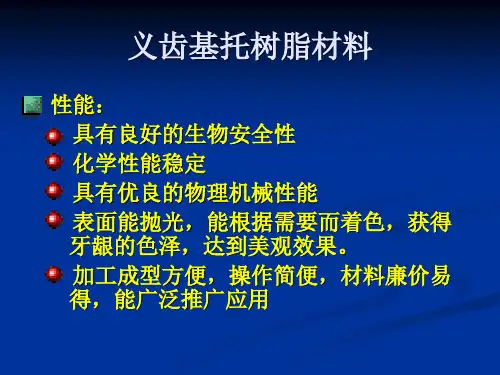

第四节 义齿基托树脂
一、加热固化型基托树脂


简称热固型基托树脂或热凝树脂。 （一）组成 粉剂：牙托粉。由甲基丙烯酸甲酯均聚 粉或共聚粉、颜料等组成 液剂：牙托水。由甲基丙烯酸甲酯、交 联剂、阻聚剂、紫外线吸收剂等组成
1、牙托水

主要成分是甲基丙烯酸甲酯（MMA），是聚合成聚 甲基丙烯酸甲酯（PMMA）的原料。常温下无色透 明液体，易挥发，易燃，易溶于有机溶液，微溶于 水。



（四）应用 正畸活动矫治器、腭护板、牙周夹板等 粉液比2：1（重量比），5：3（体积比） 糊状期塑形。塑形过早，流动性大，塑形过迟， 丝状期易粘器具。
光固化义齿基托树脂


（一）组成 单糊剂型，可塑状面团样物。 PMMA交联粉：具有轻度交联的网状结构， 在树脂基质及活性稀释剂中只溶胀，不溶 解。
3、调和后的变化
湿砂期：水少粉多
稀糊期：水多粉少 粘丝期：不宜再调和 面团期：填塞型盒最佳时期 橡胶期：硬而有弹性 坚硬期：坚硬脆性体
影响面团期形成时间的因素
（1）牙托粉的粒度：粒度愈大，所需
时间愈长 （2）粉液比：大，所需时间短。 （3）温度：室温高，所需时间短。 4、填塞



（二）聚合原理 为自由基链锁聚合反应。
自由基是有机化合物分子中的共价键 在光、热、射线的影响下，分裂成为 两个含不成对带独电子的活泼基团。
使用中应注意的问题
基托发生变形的原因 装置不妥、压力过大 填胶过迟 升温过快—体积收缩不均匀 基托厚薄差异过大 冷却过快，开盒过早：温度收缩不一致、 基托内潜伏应力释放、未充分冷却和硬 化的基托被拉变形
