0-10V、0-2.5V转5V电压脉冲、隔离放大器(抗干扰)

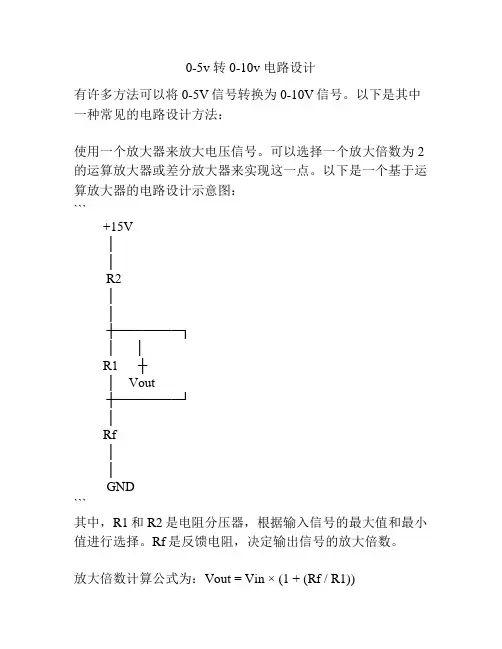

0-5v 转 0-10v 电路设计
0-5v 转 0-10v 电路设计
有许多方法可以将0-5V信号转换为0-10V信号。
以下是其中一种常见的电路设计方法：
使用一个放大器来放大电压信号。
可以选择一个放大倍数为2的运算放大器或差分放大器来实现这一点。
以下是一个基于运算放大器的电路设计示意图：
```
+15V
│
│
R2
│
│
┼───────┐
│ │
R1 ┼
│ Vout
┼───────┘
│
Rf
│
│
GND
```
其中，R1和R2是电阻分压器，根据输入信号的最大值和最小值进行选择。
Rf是反馈电阻，决定输出信号的放大倍数。
放大倍数计算公式为：Vout = Vin × (1 + (Rf / R1))
例如，如果R1 = 10kΩ，R2 = 10kΩ，Rf = 10kΩ，并且输入信号范围为0-5V，则输出信号范围将是0-10V。
请注意，这只是一种可能的设计方法之一，具体的设计可能会因应用需求而有所不同。
0-20mA转0-5V,0-10V信号隔离变送器,小体积模拟信号
0-20mA 转0-5V/0-10V 信号隔离变送器/小体积模拟信号隔离器在领先技术小体积（SIP12 Pin）低成本PWM 脉冲调宽信号隔离变送器。
可以将单片机、PLC/DCS、仪器仪表输出PWM 方波信号的占空比经隔离转换为标准4-20mA/0-10V 模拟信号，实现单片机PWM 信号的隔离放大和显示控制功能。
模块内集成了多路高隔离DC/DC 电源、模拟放大与变换电路、PWM 信号隔离控制电路等，特别适用于工业现场PWM 信号的DA 还原隔离变送，单片机、现场总线、以太网物联网、PLC/DCS 上位机对多路传感器信号采集和分析。
内部集成高效率DC-DC 隔离电源，分别给内部的输出调理电路、DA 转换电路和输出信号隔离电路供电。
SMD 工艺结构及新技术隔离措施使该器件能达到辅助电源与PWM 信号输入、模拟信号输出的3000VDC 三隔离。
并能满足工业级宽温度、潮湿、震动的现场恶劣工作环境要求。
隔离器使用非常方便，无需外接任何元件即可实现PWM 信号与模拟信号的隔离变送功能。
有效简化用户系统设计方案选择，降低体积和布线成本。
产品有PCB 板上安装的IC 封装、DIN35标准导轨安装和PIM 面板显示嵌入式安装方式。
DIN 导轨式安装方式可实现信号一进一出、一进二出隔离传输功能。
PIM 面板嵌入式智能化变送表可实现传感器模拟信号隔离显示、报警控制及远距离无失真传输等多种功能。
广泛应用在冶金采矿、石油化工、电力设备、医疗仪器、工业自动化、新能源设施及军工科研等领域。
型号及定义输入电压或电流信号值 辅助电源U1：0-5V A1：0—1mA P1:DC24V P2:DC12V U2：0-10V A2: 0—10mA P3:DC5V P4:DC15V U3：0-75mV A3: 0—20mA P5:用户自定义U4：0-2.5V A4: 4—20mA 输出信号U5：0-±5V A5：0—±1mA O1: 4-20mA O2: 0-20mA U6：0-±10V A6: 0—±10mA O4: 0-5V O5: 0-10V U7：0-±100mV A7: 0—±20mA O6: 1-5V O7: 0-±5V U8：用户自定义 A8: 用户自定义 O8: 0-±10V O9: -20-+20mA O10: 用户自定义特点：● 低成本、小体积,SIP 12Pin 符合UL94V-0标准阻燃封装● 无需外接电位器等其它元件，免零点和增益调节 ● 电源、信号：输入/输出 3000VDC 三隔离● 辅助电源：5VDC，12VDC，15VDC，24VDC 等单电源供电● 0-75mV/0-2.5V/0-5V/0-10V/0-±100mV/0-±5V/0-±10V 等电压信号0-10mA/0-20mA /0-±10mA/0-±20mA/4-20mA 等电流信号之间的相互隔离、放大及转换 ● 工业级温度范围: -45~+85 ℃● 在EMC （电磁干扰）比较特殊的使用场合应注意增加电磁干扰抑制电路或采取屏蔽措施 ● 直流电流 / 电压信号的隔离、转换及放大● 工业现场信号隔离及长线传输 ● 模拟信号地线干扰抑制及数据隔离、采集● 4-20mA(0-20mA)/0-5V 等信号的隔离及变换● 仪器仪表与传感器信号收发 ● 非电量信号变送 ● 信号远程无失真传输 ● 电力监控、医疗设备隔离安全栅 ● 传感器4-20mA 等模拟信号一进二出、二进二出隔离信号的功能实现最大工作范围：如果超过范围，可能会造成产品永久性损坏。
5V(方波信号)转高低电平0-5V隔离转换器
5V（方波信号）转高低电平0-5V隔离转换器频率信号FV/ FI隔离转换器，是一种将正弦波、方波、锯齿波等脉冲频率信号按比例隔离转换成线性模拟信号的隔离变送器隔离放大器。
该隔离变送器内置了多组高隔离的DC/DC分布电源和一个高速的频率信号隔离及变换器，适用于任意一种数字脉冲信号的隔离转换。
在信号输入、输出电路，辅助电源电路中配置了TVS管、PPTC自恢复保险丝、双向抑制二极管等多重保护装置，产品出厂前已检验校正，用户可以直接使用。
SMD工艺结构及新技术隔离措施使该器件能达到：电源、信号的输入/输出 3000VDC三隔离。
并且能满足工业级宽温度、潮湿、震动等现场恶劣工作环境要求。
DIN 35导轨安装的一进一出、二进二出数字脉冲信号隔离变换器，内部主要由频率信号转模拟信号（FV/ FI变换)隔离变送器IC组成。
集成模块使用非常方便，用客户只需外接零点、满度电位器进行校准即可实现频率信号的隔离变送。
产品可根据用户自定义参数要求制作，安装方式为标准SIP 16Pin PCB板焊接安装或DIN 35导轨安装。
特别适用于发电机、电动机等旋转设备转速监测、变频器（FA） 频率信号数据采集和控制、变压器工作频率检测、数据测量仪器及远程遥测遥控设备中。
主要特性:>> 转速传感器信号直接输入，整形调理方波信号>> 200mV峰值微弱信号的放大与整形>> 正弦波、锯齿波信号输入，方波信号输出>> 不改变原波形频率，响应速度快>> 电源、信号：输入/输出3000VDC三隔离>> 供电电源：5V、12V、15V或24V直流单电源供电>> 低成本、小体积，使用方便，可靠性高>> 标准DIN35 导轨式安装>> 尺寸：106.7x79.0x25.0mm>> 工业级温度范围: - 45 ~ + 85 ℃>> 转速传感器信号隔离、采集及变换>> 汽车速度测量>> 汽车ABS防抱死制动系统>> 转速信号放大与整形>> 地线干扰抑制>> 电机转速监测系统>> 速度测量与报警>> 信号无失真变送和传输DIN11 IRT – S□- P□– O□例1：输入：转速传感器，正弦波V P-P：200mV~10V；电源：24V ；输出：0-5V电平型号：DIN11 IRT S1-P1-O1例2：输入：0-5V电平；电源：24V ；输出：0-24V电平型号：DIN11 IRTS2-P1-O3例3：输入：用户自定义；电源：24V ；输出：用户自定义型号：DIN11 IRTSu-P1-Ou五、安装方式：》导轨式安装：导轨安装是大多用于工业现场、或者是机箱机柜里面，方便于安装，接线直接可以实现隔离转换，无需焊接、调节。
EM直流 电压放大器
1
信号 输入 Iin+
2
信号 输入 GND
3
隔离 电源 S+
4
工作 电源 PW+
5
工作 电源 PW-
6
空脚
7
空脚
8
信号 输出 Vo-
9
空脚
10
空脚
11
信号 输出 Vo+
12
空脚

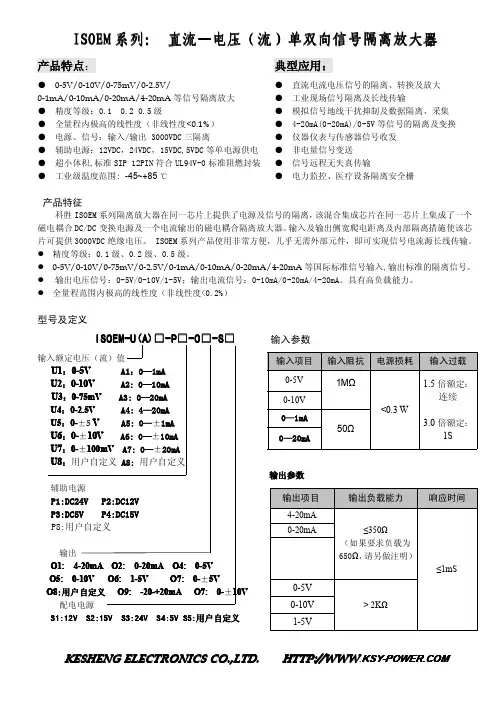

KESHENG ELECTRONICS CO.,LTD.
—电压（流）单双向 信号隔离放大器 ISOEM 系列： 直流 直流— 电压（流）单双向信号隔离放大器
产品特点：
● 0-5V/0-10V/0-75mV/0-2.5V/ 0-1mA/0-10mA/0-20mA/4-20mA 等信号隔离放大 ● 精度等级：0.1 0.2 0.5 级 ● 全量程内极高的线性度（非线性度<0.1%） ● 电源、信号：输入/输出 3000VDC 三隔离 ● 辅助电源：12VDC，24VDC，15VDC,5VDC 等单电源供电 ● ● 超小体积,标准 SIP 12PIN 符合 UL94V-0 标准阻燃封装 工业级温度范围: -45~+85 ℃
输出项目
4-20mA 0-20mA
输出负载能力
响应时间
≤350Ω （如果要求负载为 650Ω， 请另做注明） ≤1mS
0-5V 0-10V 1-5V
> 2KΩ
KESHENG ELECTRONICS CO.,LTD.
产品选型举例
例 1： 输入：0-5V 输出：0-5V 产品型号： 辅助电源：24V 例 2： 输入：0-10V 辅助电源：5V
辅助电源
输出参数
P1:DC24V P2:DC12V P3:DC5V P4:DC15V P8:用户自定义
4-20mA转0-10v传感器,负载2A
4-20mA转0-5V、0-10v分配转换传感器/负载2A隔离放大器变送器一般都用在用电环境复杂的工业现场，为防止现场环境对产品出现各种干扰或损坏，我们根据多年的生产经验和针对不同环境下用户反馈意见，在对产品性能不受影响前提下逐步对产品的保护措施进行改进改善。
对于DIN 35导轨安装的产品，这些保护电路都以安置据现场在产品中，用户可以直接使用。
对于IC封装的产品，由于受到尺寸空间的制约而无法载入保护电路。
广泛用于冶金探矿，光控技术，医疗仪器，理化实验分析等。
工业现场PLC、PCC的AO模块或SCADA、DCS系统输出的模拟量电流或电压信号通常直接去控制远程的执行设备，往往会因为长距离的传输造成信号的衰减、失真，有时还会因为其它外界信号干扰造成信号出错，影响整个系统的正常工作。
应用远程模拟信号输出模块的RS485差分数字信号传输可以有效地提高系统抗干扰能力，并且通过RS485的总线通讯波特率和地址设置，在某些场合还可以减少布线，降低设备控制成本和提高系统可靠性。
现代石油化工、电力监控、食品加工、轨道交通等过程工业中，越来越多的生产装置要求控制系统既能在正常工艺状况下发挥控制作用，又能在非正常工作状况下仍然起到自动控制作用，使生产过程尽快恢复到正常工作状况，至少也是有助于或有待于工作状况恢复正常。
这种非正常工作状况时的控制系统属于安全保护措施。
安保措施有两大类：一是硬保护，二是软保护。
硬保护措施就是联锁保护控制系统。
当生产过程工作状况超出一定控制范围时，联锁保护系统采取一系列相应的措施，如报警、由自动控制转接到手动控制、联锁动作等，使生产过程处于相对安全的状态。
但这种硬保护措施经常会使运行中的设备停车或速度转缓，造成较大的经济损失。
于是，人们在实践中探索出许多更为安全经济的软保护措施来减少停车造成的损失。
所谓软保护措施，就是当生产工作状况超出一定控制范围时，不是消极地输入联锁保护甚至停车，而是自动地切换到一种新的控制系统中，这个新的控制系统取代了原来的控制系统对生产过程进行控制，当工作状况恢复正常时，又自动地切换到原来的控制系统中。
4-20mA、0-15V转0-10V、1-5V电压电流调理、调节模块IC
一路输入两路输出模拟信号隔离分配器信号隔离器非周期信号：指不具有上述性质的确定性信号，可以分成准周期信号和瞬态信号两类。
准周期信号：由多个具有不成比例周期的正弦波之和形成，级成信号的正（余）弦信号的频率比不是有理数。
瞬态信号：时间历程短的信号，如矩形脉冲信号、衰减指数脉冲信号、正弦脉冲等。
随机信号又分成两大类：平稳随机信号和非平稳随机信号。
平稳随机信号：信号的数计特征是时不变的，或者说不随时间原点的选取而变化的信号称为稳随机信号。
如图1.2.4所示。
非平稳随机信号是指不具有上述特点的随信号，如图1.2.5所示。
深圳市斯瑞特科技产品主要特性:>>精度等级：0.1级、0.2级、0.5级。
产品出厂前已检验校正，用户可以直接使用>>辅助电源：5V/12V/15V/24VDC 或者220VAC（范围±10%）>>国际标准一路信号输入:0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等>>二路输出标准信号：0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等，具有高负载能力>>全量程范围内极高的线性度（非线性度<0.2%）>>标准DIN35 导轨式安装（尺寸：106.7x79.0x25.0mm）>>具有较强的抗电磁干扰和高频信号干扰能力产品选型表：DIN12-IRT - U(A)□- P□- O□选型举例：例1：输入信号:0-10V 供电电源:24V 输出两路信号:4-20ma 型号:DIN12-IRT-U2-P1-O1 例2：输入信号:0-10V 供电电源:12V 输出两路信号:0-10V 型号:DIN12-IRT-U2-P2-O5 应用：>>模拟信号数据隔离、采集和变换，信号分配器>>隔离4-20mA或0-20mA信号传输>>工业现场信号隔离及变换>>信号长线无失真传输>>仪器仪表信号收发>>电力监控、医疗设备隔离>>变频器信号隔离采集>>PLC/FA 电机信号隔离控制>>非电量信号变送产品最大绝对额定值：Continuous Isolation Voltage（持续隔离电压）:3000VDCJunction Temperature（工作温度）:+85℃Storage Temperature （存贮温度）:+150℃Lead Temperature （焊接温度）:+300℃（10秒）电源电压范围：±10%Vin注意：如果超出上述范围，产品可能会引起永久性损坏。
i_v变换电路
由运放组成的V-I、I-V转换电路1、 0－5V/0－10mA的V/I变换电路图1是由运放和阻容等元件组成的V/I变换电路，能将0—5V的直流电压信号线性地转换成0－10mA的电流信号，A1是比较器．A3是电压跟随器，构成负反馈回路，输入电压Vi与反馈电压Vf比较，在比较器A1的输出端得到输出电压VL，V1控制运放A1的输出电压V2，从而改变晶体管T1的输出电流IL而输出电流IL又影响反馈电压Vf，达到跟踪输入电压Vi的目的。
输出电流IL的大小可通过下式计算：IL＝Vf/(Rw+R7)，由于负反馈的作用使Vi=Vf，因此IL＝Vi/(Rw+R7)，当Rw+R7取值为500Ω时,可实现0－5V/0－10mA的V/I转换，如果所选用器件的性能参数比较稳定，运故A1、A2的放大倍数较大，那么这种电路的转换精度，一般能够达到较高的要求。
2、 0－10V/0－10mA的V/I变换电路图2中Vf是输出电流IL流过电阻Rf产生的反馈电压，即V1与V2两点之间的电压差，此信号经电阻R3、R4加到运放A1的两个输入端Vp与Vn，反馈电压Vf=V1－V2，对于运放A1，有VN＝Vp；Vp＝V1/(R2+R3)×R2，VN＝V2＋(Vi-V2)×R4/(R1+R4)，所以V1/(R2+R3)×R2＝V2＋(Vi-V2)×R4/(R1+R4)，依据Vf＝V1-V2及上式可推导出：若式中R1＝R2＝100kΩ，R1＝R4=20kΩ，则有：Vf×R1＝Vi×R4，得出：Vf＝R4/R1×Vi＝1/5Vi，如果忽略流过反馈回路R3、R4的电流，则有：IL＝Vf/Rf＝Vi/5Rf，由此可以看出．当运放的开环增益足够大时，输出电流IL与输入电压Vi满足线性关系，而且关系式中只与反馈电阻Rf的阻值有关．显然，当Rf ＝200Ω时，此电路能实现0－10v/0－10mA的V/I变换。
0-24v转4-20ma、0-1v转换器、隔离分配器大功率负载5A
0-24v转4-20ma、0-1v转换器、隔离分配器大功率负载5A 目前,电源系统正向着大功率、长寿命、多用途公用平台的方向发展。
为了满足航天器的需求,电源系统变得越来越庞大,控制越来越复杂。
如何管理好这一复杂系统,充分发挥其供电效率,使之长期、安全、可靠地工作,是保证卫星安全、延长卫星寿命的一个重要问题电源系统除了要满足上述要求外,质量和体积也是一个不容忽视的问题。
如果能在相同的输出功率条件下减小空间电源系统的体积和重量,不仅可以大大节省卫星的发射成本还可以提高卫星内部空间的有效利用率,增加有效载荷的功能,使卫星的性能得到提高。
为了可以达到上述各项性能技术指标,就必须对空间电源系统进行集成化设计。
只有如此,才能最大限度地满足上述各项技术指标。
主要特性:>> 尺寸：120 x 105 x 29mm>> 4-20mA/0-5V/0-10V等标准信号输入>> 信号输入/信号输出3000VDC隔离>> 辅助电源：24V直流单电源供电>> 辅助电源与输出信号不隔离>> 0-3A/0-5A等电流信号输出>> 0~1V(max 5A)/0~10V/0-24V(max 5A) 等电压信号输出>> 精度、线性度误差等级：0.2、0.5级>> 螺丝固定安装，插拔式接线端子>> 工业级温度范围: - 45 ~ + 85 ℃应用：>> 地线干扰抑制>> 工业现场信号隔离与放大>> 电磁阀、比例阀门线性驱动器>> 电磁开关线性控制器>> 电流信号放大或电压信号驱动能力加强>> 电磁驱动线圈或大功率负载产品选型表：DIN11F IBF - V(A)□- P□– V(A)□注：定货时请告知输出负载电阻的大小。
选型举例：例1：输入信号:0-10V 供电电源:24V 输出信号:0-5A 负载电阻: 4.8欧姆型号:DIN11F IBF V2-P1-Az例2：输入信号:0-10V 供电电源:12V 输出信号:0-10V 负载电阻: 2欧姆型号:DIN11F IBF V2-P2-V2例3：输入信号:0-3V 供电电源:24V 输出信号:0-24V 负载电阻: 4.8欧姆型号:DIN11F IBF Vz-P1-Vz外形尺寸：(单位：mm)有4个螺丝孔，可以装螺丝固定经过国内专家多年的研究,模拟控制技术已经很成熟,然而,模拟控制系统的缺点是显而易见的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
0-10V、0-2.5V转5V电压脉冲、隔离放大器（抗干扰）
工业生产中为增加设备带载能力并保证连接同一信号的设备之间互不干扰，提高电控安全性能，需要将仪器仪表或传感器输出的电压电流、频率、电阻等信号进行采集运算、隔离放大、转换变送及去干扰处理后，得到行业通用的标准模拟电流或电压信号，安全送给二次仪表或PLC/DCS/PC机使用。
用户使用模拟信号隔离器/隔离放大器/隔离变送器/数据采集器等产品，有时会遇到现场信号匹配、负载匹配、高频干扰、多路信号窜扰等技术问题，或有源无源、2/3/4线制、回路馈电等选型应用方法问题。
PLC/DCS、物联网总线等模拟信号数据采集、隔离变送、智能显示控制的高端技术应用研究开发，已批量生产：隔离放大器、数据采集器、显示控制仪表、DC-DC模块电源四大系列2000多种规格产品。
这些产品与当前国家重点发展的轨道交通、机器人、电网监控、风能太阳能发电、电动汽车、军工装备、智能安防、仪器仪表等新兴行业大量需求高端电子零部件相匹配。
产品设计符合国际标准，能达到工业级振动、高低温及其它恶劣环境下工作要求，广泛适用于工业控制、石油化工、环境保护、智能家居、采矿等行业对温度、压力、位移、流量、液位等物理量控制点的监测。
智能化数据采集显示控制产品是基于单片机的智能监测和控制系统，所有用户设定的校准值，地址，波特率，数据格式，校验和状态等配置信息都储存在非易失性存储器EEPROM里。
将模拟信号进行隔离放大AD转换，同时具备信号显示功能。
产品采用智能化设计，具备了传统产品所不具备的多种功能。
只需单电源供电，就可将模拟信号进行隔离变送，并按设定范围线性对应地以十进制数字量显示出来。
传统嵌入的模拟显示表采用电位器调节，调节参数单一，不灵活，受温度影响较大。
相比于传统的模拟显示表，这种嵌入式智能数字显示表由中央处理器CPU进行控制，通过配置软件控制，可实现零点、满量程、数据格式、通讯协议等多种参数的设定，具有较强的灵活性和实用性。
数显表采用LED显示板，并具有反向、过流保护功能。
产品广泛适用于工业控制、石油化工、环境保护、智能家居、采矿等行业对温度物理量控制点的监测与控制。
>>精度等级：0.1级、0.2级。
产品出厂前已检验校正，用户可以直接使用>>输入：0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等>>输出信号：0-5KHz/0-10KHz/1-5KHz 等标准信号>>辅助电源：5V、9V、12V、15V或24V直流单电源供电>>全量程范围内极高的线性度（非线性度<0.1%）>>隔离耐压：2500VDC(1mA,60S)，输入/输出/电源 三隔离>>工业级温度范围: - 45 ~ + 85 ℃>>安装方式：DIN35导轨安装>>模拟信号数据隔离、采集和变换>> 4-20mA转0-5KHz信号隔离传输>>工业现场信号隔离及变换>>信号长线无失真传输>>仪器仪表信号收发>>电力监控、医疗设备隔离>>电压或电流等模拟信号转频率信号>>PLC频率计采集模拟信号>非电量信号变送
电压或电流信号转频率信号隔离变送器产品主要用于0-5V/0-10V/1-5V, 0-10mA/0-20mA /4-20mA 等模拟信号的隔离变送，输出一个标准的频率信号，供PLC或其他设备检测，或者通过光纤远传。
该变送器采用工业级标准生产，质量可靠，转换精度高。
输入、输出和辅助电源之间是完全隔离（三隔离），可以承受2500VDC的隔离耐压。
产品采用DIN35国际标准导轨安装方式，体积小、精度高，性能稳定、性价比高，可以广泛应用在石油、化工、电力、仪器仪表和工业控制等行业。
DIN11系列电压或电流信号转频率信号隔离变送器使用非常方便，仅需按接线图接好线，即可实现电压信号或电流信号隔离转换成标准频率信号。
产品选型表：
DIN11 IRT - V(A)□ - P□ - F□
产品选型举例：
例 1：输入：0-5V 辅助电源：24V 输出：0-5KHz (5V电压脉冲) 型号：DIN11 IRT-V1-P1-F1
例 2：输入：0-±10V 辅助电源：24V 输出：0-5KHz (集电极开路) 型号：DIN11 IRT-V7-P1-F4
例 3：输入：4-20mA 辅助电源：12V 输出：1-5KHz (5V电压脉冲) 型号：DIN11 IRT-A4-P2-F1
例 4：输入：0-75mV 辅助电源：15V 输出：0-10KHz (5V电压脉冲) 型号：DIN11 IRT-V3-P4-F2
通用参数：
精 度 ------- 0.1% , 0.2%
输入阻抗 ------- 电压输入：≥ 200K
电流输入：100Ω
温度漂移 ------- 50ppm/℃（典型值）
负载能力 ------- 5V电压脉冲输出：≥ 1 kΩ
集电极开路输出：≤ 50mA（5 ~ 30VDC）
辅助电源 ------- DC5V、9V、12V、15V、24V 或用户自定义
功 率 ------- < 1W
隔 离 ------- 信号输入/输出/辅助电源 三隔离
隔离电压 ------- 2500VDC，1分钟，漏电流 1mA
响应时间 ------- ≤10mS
耐冲击电压------- 3KV， 1.2/50us(峰值)
存储温度 ------- -40 ~ +85℃
工作湿度 ------- 10 ~ 90% (无凝露)
工作温度 ------- -40 ~ +85℃
存储湿度 ------- 10 ~ 95% (无凝露)
引脚定义与接线图：
可以安装在标准DIN35导轨上。
