电力电子技术课后习题全部答案

电力电子技术习题(附参考答案)

电力电子技术习题（附参考答案）一、选择题1. 电力电子技术的主要研究对象是（）。

A. 电力系统B. 电子设备C. 电力电子器件及其应用D. 控制电路答案：C2. 电力电子器件的主要类型包括（）。

A. 晶体二极管B. 晶体三极管C. 功率晶体管D. 门极可关断晶闸管答案：C3. 电力电子变换器的主要功能是（）。

A. 电压变换B. 电流变换C. 频率变换D. 以上都是答案：D4. 电力电子技术的应用领域包括（）。

A. 电力系统B. 电机控制C. 电动汽车D. 以上都是答案：D5. 电力电子技术的研究方法主要包括（）。

A. 理论分析B. 仿真分析C. 实验研究D. 以上都是答案：D二、填空题1. 电力电子技术是利用（）对电能进行高效变换的技术。

答案：功率半导体器件2. 电力电子器件的主要类型有（）。

答案：晶闸管、GTO、MOSFET、IGBT等3. 电力电子变换器的主要功能有（）。

答案：电压变换、电流变换、频率变换4. 电力电子技术的应用领域包括（）。

答案：电力系统、电机控制、电动汽车、新能源等5. 电力电子技术的研究方法有（）。

答案：理论分析、仿真分析、实验研究三、判断题1. 电力电子技术只涉及电力系统方面的内容。

（）答案：错误2. 电力电子器件具有体积小、重量轻、开关速度快等特点。

（）答案：正确3. 电力电子变换器的主要功能是电压变换。

（）答案：错误4. 电力电子技术的应用领域仅限于电力系统。

（）答案：错误5. 电力电子技术的研究方法只有理论分析。

（）答案：错误四、简答题1. 简述电力电子技术的定义及其在电力系统中的应用。

答案：电力电子技术是利用功率半导体器件对电能进行高效变换的技术。

在电力系统中，电力电子技术主要用于实现电能的电压、电流、频率和波形等变换，提高电能的利用效率，满足各种用电设备的需求。

2. 简述电力电子器件的主要类型及其特点。

答案：电力电子器件的主要类型包括晶闸管、GTO、MOSFET、IGBT等。

电力电子技术(王兆安第五版)课后习题全部答案

电力电子技术2-1与信息电子电路中的二极管相比，电力二极管具有怎样的结构特点才使得其具有耐受高压和大电流的能力？答：1.电力二极管大都采用垂直导电结构，使得硅片中通过电流的有效面积增大，显着提高了二极管的通流能力。

2.电力二极管在P区和N区之间多了一层低掺杂N区，也称漂移区。

低掺杂N区由于掺杂浓度低而接近于无掺杂的纯半导体材料即本征半导体，由于掺杂浓度低，低掺杂N区就可以承受很高的电压而不被击穿。

2-2. 使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。

或：uAK>0且uGK>0。

2-3. 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。

要使晶闸由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。

2-4 图2-27中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m ，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I1、I2、I3。

解：a) I d1=Im2717.0)122(2Im)(sinIm214≈+=⎰πωπππtI1=Im4767.021432Im)()sin(Im2142≈+=⎰πϖπππwtdtb) I d2=Im5434.0)122(2Im)(sinIm14=+=⎰wtd tππϖπI2=Im6741.021432Im2)()sin(Im142≈+=⎰πϖπππwtdtc) I d3=⎰=2Im41)(Im21πωπtdI3=Im21)(Im2122=⎰tdωππ2-5上题中如果不考虑安全裕量,问100A的晶阐管能送出的平均电流I d1、I d2、I d3各为多少?这时，相应的电流最大值I m1、I m2、I m3各为多少?解：额定电流I T(AV)=100A的晶闸管，允许的电流有效值I=157A,由上题计算结果知a) I m135.3294767.0≈≈IA, I d1≈0.2717I m1≈89.48Ab) I m2,90.2326741.0AI≈≈I d2AIm56.1265434.02≈≈c) I m3=2I=314 I d3=5.78 413=mI2-6 GTO和普通晶闸管同为PNPN结构,为什么GTO能够自关断,而普通晶闸管不能?答：GTO 和普通晶阐管同为PNPN 结构，由P1N1P2和N1P2N2构成两个晶体管V1、V2，分别具有共基极电流增益1α和2α，由普通晶阐管的分析可得，121=+αα是器件临界导通的条件。

《电力电子技术》习题答案第四版

《电力电子技术》习题答案(第四版_ 1.电力电子技术的基本原理是什么？答：电力电子技术是指通过电子器件将
电能进行控制和转换的技术。

其基本原理是利用半导体器件的导通和截止特性，通过控制电流和电压的方向和大小，实现对电能的调节和转换。

2.什么是电力电子器件？答：电力电子器件是用于电力电子技术中的半导体
器件，常见的有晶闸管、二极管、MOSFET、IGBT等。

这些器件具有导通和截止的特性，可以实现对电能的控制和转换。

3.请简述晶闸管的工作原理。

答：晶闸管是一种双向可控的半导体开关器
件。

其工作原理是通过控制晶闸管的控制极，将其导通或截止。

当控制极施加一个触发脉冲时，晶闸管的阳极和阴极之间的电流将开始流动，晶闸管处于导通状态；当没有触发脉冲时，晶闸管处于截止状态。

4.什么是PWM调制技术？答：PWM调制技术是一种通过改变脉冲宽度的方式
来实现对电能的调节。

通过改变脉冲的宽度，可以改变电平的平均值，从而实现对电能的调节。

PWM调制技术广泛应用于电力电子领域，如变频调速、电力供应等。

5.请简述逆变器的工作原理。

答：逆变器是一种将直流电能转换为交流电能
的电力电子设备。

其工作原理是通过控制器控制晶闸管等开关器件的导通和截止，将直流电源的电压和电流转换为交流电压和电流。

逆变器广泛应用于太阳能发电、电动汽车等领域。

电力电子技术(王兆安第五版)课后习题全部答案

电力电子技术答案2-1与信息电子电路中的二极管相比，电力二极管具有怎样的结构特点才使得其具有耐受高压和大电流的能力？答：1.电力二极管大都采用垂直导电结构，使得硅片中通过电流的有效面积增大，显著提高了二极管的通流能力。

2.电力二极管在P区和N区之间多了一层低掺杂N区，也称漂移区。

低掺杂N区由于掺杂浓度低而接近于无掺杂的纯半导体材料即本征半导体，由于掺杂浓度低，低掺杂N区就可以承受很高的电压而不被击穿。

2-2.使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。

或：uAK>0且uGK>0。

2-3. 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。

要使晶闸管由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。

2-4图2-27中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为Im ，试计算各波形的电流平均值Id1、Id2、Id3与电流有效值I1、I2、I3。

解：a) Id1=Im2717.0)122(2Im)(sinIm214≈+=⎰πωπππtI1=Im4767.021432Im)()sin(Im2142≈+=⎰πϖπππwtdtb) Id2=Im5434.0)122(2Im)(sinIm14=+=⎰wtd tππϖπI 2=Im6741.021432Im2)()sin(Im142≈+=⎰πϖπππwtdtc) Id3=⎰=2Im41)(Im21πωπtdI3=Im21)(Im2122=⎰tdωππ2-5上题中如果不考虑安全裕量,问100A的晶阐管能送出的平均电流I d1、Id2、Id3各为多少?这时，相应的电流最大值Im1、Im2、Im3各为多少?解：额定电流IT(AV)=100A的晶闸管，允许的电流有效值I=157A,由上题计算结果知a) I m135.3294767.0≈≈IA, I d1≈0.2717I m1≈89.48Ab) I m2,90.2326741.0A I ≈≈ I d2A I m 56.1265434.02≈≈c) I m3=2I=314 I d3=5.78413=m I2-6 GTO 和普通晶闸管同为PNPN 结构,为什么GTO 能够自关断,而普通晶闸管不能?答：GTO 和普通晶阐管同为PNPN 结构，由P1N1P2和N1P2N2构成两个晶体管V1、V2，分别具有共基极电流增益1α和2α，由普通晶阐管的分析可得，121=+αα是器件临界导通的条件。

《电力电子技术(第二版)》习题答案

《电力电子技术》习题及解答第1章思考题与习题1.1晶闸管的导通条件是什么? 导通后流过晶闸管的电流和负载上的电压由什么决定? 答：晶闸管的导通条件是：晶闸管阳极和阳极间施加正向电压，并在门极和阳极间施加正向触发电压和电流（或脉冲）。

导通后流过晶闸管的电流由负载阻抗决定，负载上电压由输入阳极电压U A 决定。

1.2晶闸管的关断条件是什么? 如何实现? 晶闸管处于阻断状态时其两端的电压大小由什么决定?答：晶闸管的关断条件是：要使晶闸管由正向导通状态转变为阻断状态，可采用阳极电压反向使阳极电流I A 减小，I A 下降到维持电流I H 以下时，晶闸管内部建立的正反馈无法进行。

进而实现晶闸管的关断，其两端电压大小由电源电压U A 决定。

1.3温度升高时，晶闸管的触发电流、正反向漏电流、维持电流以及正向转折电压和反向击穿电压如何变化？答：温度升高时，晶闸管的触发电流随温度升高而减小，正反向漏电流随温度升高而增大，维持电流I H 会减小，正向转折电压和反向击穿电压随温度升高而减小。

1.4晶闸管的非正常导通方式有哪几种？答：非正常导通方式有：(1) I g =0，阳极电压升高至相当高的数值；(1) 阳极电压上升率du/dt 过高；(3) 结温过高。

1.5请简述晶闸管的关断时间定义。

答：晶闸管从正向阳极电流下降为零到它恢复正向阻断能力所需的这段时间称为关断时间。

即gr rr q t t t +=。

答：快速晶闸管、双向晶闸管、逆导晶闸管、光控晶闸管等。

1.7请简述光控晶闸管的有关特征。

答：光控晶闸管是在普通晶闸管的门极区集成了一个光电二极管，在光的照射下，光电二极管电流增加，此电流便可作为门极电触发电流使晶闸管开通。

主要用于高压大功率场合。

1.8型号为KP100-3，维持电流I H =4mA 的晶闸管，使用在图题1.8所示电路中是否合理，为什么?(暂不考虑电压电流裕量)图题1.8答：（a ）因为H A I mA K VI <=Ω=250100，所以不合理。

《电力电子技术》课后答案完整版

穿问题。
GTO电压、电流容量大,适用于大功率场合,具有电导调制效应,其通流能力很强。电流关断增益很小,关断时门极负脉
冲电流大,开关速度低,驱动功率大,
驱动电路复杂,开关频率低。
电力
MOSFET
开关速度快,输入阻抗高,热稳定性好,所需驱动功率小且驱动电路简单,工作频率高,不存在二次击穿问题。通态电阻大,通态损耗大,电流容量
d I ,并画出d u与d i波形。
解: ︒=0α时,在电源电压2u的正半周期晶闸管导通时,负载电感L储能,在晶闸管开始导通时刻,负载电流为零。在电源电压2u的负半周期,负载电感L释放能量,晶闸管继续导通。因此,在电源电压2u的一个
周期里,以下方程均成立:
t U dt
di L
d
ωsin 22=考虑到初始条件:当0=t ω时0=d i可解方程得:
αα+两个等效晶体管过饱和而导通;121<
αα+不能维持饱和导通而关断。GTO之所以能够自行关断,而普通晶闸管不能,是因为GTO与普通晶闸管在设计和工艺方面有以下几点
图1-43晶闸管导电波形
不同:1多元并联集成结构使每个GTO元阴极面积很小,门极和阴极间的距离大为缩短,2P区的横向电阻很小,显著减小了横向压降效应,从而使从门极抽出较大的电流成为可能;
对于电感负载;~(απα+期问,单相全波电路中1VT导逼,单相全控桥电路中1VT、4VT导通,输出电压均与电源电压2U相等;2~(απαπ++期间,单相全波电路中2VT导通,单相全控桥电路中2VT、3VT导通,输出波形等于2U -。
可见,两者的输出电压相同,加到同样的负载上时,则输出电流也相同。
2.3单相桥式全控整流电路,V U 1002=,负载中Ω=20R ,L值极大,当︒=30α时,要求:①作出d u、

电力电子技术课后习题答案

第一章电力电子器件使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正相阳极电压，并在门极施加触发电流（脉冲）。

或者U AK >0且U GK>0维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。

图1－43中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m ，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I1、I2、I3。

解：a) I d1=I1=b) I d2=I2=c) I d3=I3=.上题中如果不考虑安全裕量,问100A的晶阐管能送出的平均电流I d1、I d2、I d3各为多少?这时，相应的电流最大值I m1、I m2、I m3各为多少?解：额定电流I T(AV)=100A的晶闸管，允许的电流有效值I=157A,由上题计算结果知a) I m1A, I d10.2717I m189.48Ab) I m2 I d2c) I m3=2I=314 I d3=和普通晶闸管同为PNPN结构,为什么GTO能够自关断,而普通晶闸管不能?答：GTO和普通晶阐管同为PNPN结构，由P1N1P2和N1P2N2构成两个晶体管V1、V2，分别具有共基极电流增益和，由普通晶阐管的分析可得，是器件临界导通的条件。

两个等效晶体管过饱和而导通；不能维持饱和导通而关断。

GTO之所以能够自行关断，而普通晶闸管不能，是因为GTO与普通晶闸管在设计和工艺方面有以下几点不同： l)GTO在设计时较大，这样晶体管V2控制灵敏，易于GTO关断；2)GTO导通时的更接近于l，普通晶闸管，而GTO则为，GTO的饱和程度不深，接近于临界饱和，这样为门极控制关断提供了有利条件；3)多元集成结构使每个GTO元阴极面积很小，门极和阴极间的距离大为缩短，使得P2极区所谓的横向电阻很小，从而使从门极抽出较大的电流成为可能。

电力电子技术(王兆安第五版)课后习题全部答案

电力电子技术2-1与信息电子电路中的二极管相比，电力二极管具有怎样的结构特点才使得其具有耐受高压和大电流的能力？答：1.电力二极管大都采用垂直导电结构，使得硅片中通过电流的有效面积增大，显着提高了二极管的通流能力。

2.电力二极管在P区和N区之间多了一层低掺杂N区，也称漂移区。

低掺杂N区由于掺杂浓度低而接近于无掺杂的纯半导体材料即本征半导体，由于掺杂浓度低，低掺杂N区就可以承受很高的电压而不被击穿。

2-2. 使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。

或：uAK>0且uGK>0。

2-3. 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。

要使晶闸由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。

2-4 图2-27中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m ，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I1、I2、I3。

解：a) I d1=Im2717.0)122(2Im)(sinIm214≈+=⎰πωπππtI1=Im4767.021432Im)()sin(Im2142≈+=⎰πϖπππwtdtb) I d2=Im5434.0)122(2Im)(sinIm14=+=⎰wtd tππϖπI2=Im6741.021432Im2)()sin(Im142≈+=⎰πϖπππwtdtc) I d3=⎰=2Im41)(Im21πωπtdI3=Im21)(Im2122=⎰tdωππ2-5上题中如果不考虑安全裕量,问100A的晶阐管能送出的平均电流I d1、I d2、I d3各为多少?这时，相应的电流最大值I m1、I m2、I m3各为多少?解：额定电流I T(AV)=100A的晶闸管，允许的电流有效值I=157A,由上题计算结果知a) I m135.3294767.0≈≈IA, I d1≈0.2717I m1≈89.48Ab) I m2,90.2326741.0AI≈≈I d2AIm56.1265434.02≈≈c) I m3=2I=314 I d3=5.78 413=mI2-6 GTO和普通晶闸管同为PNPN结构,为什么GTO能够自关断,而普通晶闸管不能?答：GTO 和普通晶阐管同为PNPN 结构，由P1N1P2和N1P2N2构成两个晶体管V1、V2，分别具有共基极电流增益1α和2α，由普通晶阐管的分析可得，121=+αα是器件临界导通的条件。

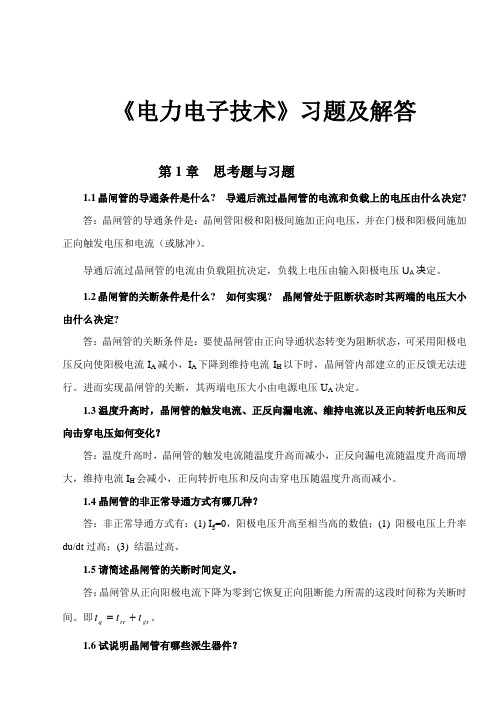

(完整版)《电力电子技术(第二版)》课后习题及解答

《电力电子技术》习题及解答第1章思考题与习题1.1晶闸管的导通条件是什么? 导通后流过晶闸管的电流和负载上的电压由什么决定?答：晶闸管的导通条件是：晶闸管阳极和阳极间施加正向电压，并在门极和阳极间施加正向触发电压和电流（或脉冲）。

导通后流过晶闸管的电流由负载阻抗决定，负载上电压由输入阳极电压U A决定。

1.2晶闸管的关断条件是什么?如何实现?晶闸管处于阻断状态时其两端的电压大小由什么决定?答：晶闸管的关断条件是：要使晶闸管由正向导通状态转变为阻断状态，可采用阳极电压反向使阳极电流I A减小，I A下降到维持电流I H以下时，晶闸管内部建立的正反馈无法进行。

进而实现晶闸管的关断，其两端电压大小由电源电压U A决定。

1.3温度升高时，晶闸管的触发电流、正反向漏电流、维持电流以及正向转折电压和反向击穿电压如何变化？答：温度升高时，晶闸管的触发电流随温度升高而减小，正反向漏电流随温度升高而增大，维持电流I H会减小，正向转折电压和反向击穿电压随温度升高而减小。

1.4晶闸管的非正常导通方式有哪几种？答：非正常导通方式有：(1) I g=0，阳极电压升高至相当高的数值；(1) 阳极电压上升率du/dt 过高；(3) 结温过高。

1.5请简述晶闸管的关断时间定义。

答：晶闸管从正向阳极电流下降为零到它恢复正向阻断能力所需的这段时间称为关断时间。

即gr rr q t t t +=。

1.6试说明晶闸管有哪些派生器件？答：快速晶闸管、双向晶闸管、逆导晶闸管、光控晶闸管等。

1.7请简述光控晶闸管的有关特征。

答：光控晶闸管是在普通晶闸管的门极区集成了一个光电二极管，在光的照射下，光电二极管电流增加，此电流便可作为门极电触发电流使晶闸管开通。

主要用于高压大功率场合。

1.8型号为KP100-3，维持电流I H =4mA 的晶闸管，使用在图题1.8所示电路中是否合理，为什么?(暂不考虑电压电流裕量)图题1.8答：（a ）因为H A I mA K V I <=Ω=250100，所以不合理。

电力电子技术(王兆安第五版)课后习题全部答案

电力电子技术2-1与信息电子电路中的二极管相比，电力二极管具有怎样的结构特点才使得其具有耐受高压和大电流的能力？答：1.电力二极管大都采用垂直导电结构，使得硅片中通过电流的有效面积增大，显着提高了二极管的通流能力。

2.电力二极管在P区和N区之间多了一层低掺杂N区，也称漂移区。

低掺杂N区由于掺杂浓度低而接近于无掺杂的纯半导体材料即本征半导体，由于掺杂浓度低，低掺杂N区就可以承受很高的电压而不被击穿。

2-2. 使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。

或：uAK>0且uGK>0。

2-3. 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。

要使晶闸由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。

2-4 图2-27中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m ，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I1、I2、I3。

解：a) I d1=Im2717.0)122(2Im)(sinIm214≈+=⎰πωπππtI1=Im4767.021432Im)()sin(Im2142≈+=⎰πϖπππwtdtb) I d2=Im5434.0)122(2Im)(sinIm14=+=⎰wtd tππϖπI2=Im6741.021432Im2)()sin(Im142≈+=⎰πϖπππwtdtc) I d3=⎰=2Im41)(Im21πωπtdI3=Im21)(Im2122=⎰tdωππ2-5上题中如果不考虑安全裕量,问100A的晶阐管能送出的平均电流I d1、I d2、I d3各为多少?这时，相应的电流最大值I m1、I m2、I m3各为多少?解：额定电流I T(AV)=100A的晶闸管，允许的电流有效值I=157A,由上题计算结果知a) I m135.3294767.0≈≈IA, I d1≈0.2717I m1≈89.48Ab) I m2,90.2326741.0AI≈≈I d2AIm56.1265434.02≈≈c) I m3=2I=314 I d3=5.78 413=mI2-6 GTO和普通晶闸管同为PNPN结构,为什么GTO能够自关断,而普通晶闸管不能?答：GTO 和普通晶阐管同为PNPN 结构，由P1N1P2和N1P2N2构成两个晶体管V1、V2，分别具有共基极电流增益1α和2α，由普通晶阐管的分析可得，121=+αα是器件临界导通的条件。

(完整word版)电力电子技术.课后习题答案.南航.丁道宏

第一章第1章思考题与习题1.1晶闸管的导通条件是什么? 导通后流过晶闸管的电流和负载上的电压由什么决定? 答：晶闸管的导通条件是：晶闸管阳极和阳极间施加正向电压，并在门极和阳极间施加正向触发电压和电流（或脉冲）。

导通后流过晶闸管的电流由负载阻抗决定，负载上电压由输入阳极电压U A 决定。

1.2晶闸管的关断条件是什么? 如何实现? 晶闸管处于阻断状态时其两端的电压大小由什么决定?答：晶闸管的关断条件是：要使晶闸管由正向导通状态转变为阻断状态，可采用阳极电压反向使阳极电流I A 减小，I A 下降到维持电流I H 以下时，晶闸管内部建立的正反馈无法进行。

进而实现晶闸管的关断，其两端电压大小由电源电压U A 决定。

1.3温度升高时，晶闸管的触发电流、正反向漏电流、维持电流以及正向转折电压和反向击穿电压如何变化？答：温度升高时，晶闸管的触发电流随温度升高而减小，正反向漏电流随温度升高而增大，维持电流I H 会减小，正向转折电压和反向击穿电压随温度升高而减小。

1.4晶闸管的非正常导通方式有哪几种？答：非正常导通方式有：(1) I g =0，阳极电压升高至相当高的数值；(1) 阳极电压上升率du/dt 过高；(3) 结温过高。

1.5请简述晶闸管的关断时间定义。

答：晶闸管从正向阳极电流下降为零到它恢复正向阻断能力所需的这段时间称为关断时间。

即gr rr q t t t +=。

1.6试说明晶闸管有哪些派生器件？答：快速晶闸管、双向晶闸管、逆导晶闸管、光控晶闸管等。

1.7请简述光控晶闸管的有关特征。

答：光控晶闸管是在普通晶闸管的门极区集成了一个光电二极管，在光的照射下，光电二极管电流增加，此电流便可作为门极电触发电流使晶闸管开通。

主要用于高压大功率场合。

1.8型号为KP100-3，维持电流I H =4mA 的晶闸管，使用在图题1.8所示电路中是否合理，为什么?(暂不考虑电压电流裕量)图题1.8答：（a ）因为H A I mA K VI <=Ω=250100，所以不合理。

电力电子技术(第五版)课后习题全部答案

电力电子技术答案2-1与信息电子电路中的二极管相比，电力二极管具有怎样的结构特点才使得其具有耐受高压和大电流的能力？答：1.电力二极管大都采用垂直导电结构，使得硅片中通过电流的有效面积增大，显著提高了二极管的通流能力。

2.电力二极管在P区和N区之间多了一层低掺杂N区，也称漂移区。

低掺杂N区由于掺杂浓度低而接近于无掺杂的纯半导体材料即本征半导体，由于掺杂浓度低，低掺杂N区就可以承受很高的电压而不被击穿。

2-2.使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。

或：uAK>0且uGK>0。

2-3. 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。

要使晶闸管由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。

2-4图2-27中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为Im ，试计算各波形的电流平均值Id1、Id2、Id3与电流有效值I1、I2、I3。

解：a) Id1=Im2717.0)122(2Im)(sinIm214≈+=⎰πωπππtI1=Im4767.021432Im)()sin(Im2142≈+=⎰πϖπππwtdtb) Id2=Im5434.0)122(2Im)(sinIm14=+=⎰wtd tππϖπI 2=Im6741.021432Im2)()sin(Im142≈+=⎰πϖπππwtdtc) Id3=⎰=2Im41)(Im21πωπtdI3=Im21)(Im2122=⎰tdωππ2-5上题中如果不考虑安全裕量,问100A的晶阐管能送出的平均电流I d1、Id2、Id3各为多少?这时，相应的电流最大值Im1、Im2、Im3各为多少?解：额定电流I T(AV)=100A 的晶闸管，允许的电流有效值I=157A,由上题计算结果知a) I m135.3294767.0≈≈I A, I d1≈0.2717I m1≈89.48A b) I m2,90.2326741.0A I ≈≈ I d2A I m 56.1265434.02≈≈c) I m3=2I=314 I d3=5.78413=m I2-6 GTO和普通晶闸管同为PNPN 结构,为什么GTO 能够自关断,而普通晶闸管不能?答：GTO 和普通晶阐管同为PNPN 结构，由P1N1P2和N1P2N2构成两个晶体管V1、V2，分别具有共基极电流增益1α和2α，由普通晶阐管的分析可得，121=+αα是器件临界导通的条件。

电力电子技术课后习题全部答案

电力电子技术答案2-1与信息电子电路中的二极管相比，电力二极管具有怎样的结构特点才使得其具有耐受高压和大电流的能力答：1.电力二极管大都采用垂直导电结构，使得硅片中通过电流的有效面积增大，显著提高了二极管的通流能力。

2.电力二极管在P区和N区之间多了一层低掺杂N区，也称漂移区。

低掺杂N区由于掺杂浓度低而接近于无掺杂的纯半导体材料即本征半导体，由于掺杂浓度低，低掺杂N区就可以承受很高的电压而不被击穿。

2-2.使晶闸管导通的条件是什么答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。

或：uAK>0且uGK>0。

2-3. 维持晶闸管导通的条件是什么怎样才能使晶闸管由导通变为关断答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。

要使晶闸管由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。

2-4图2-27中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为Im ，试计算各波形的电流平均值Id1、Id2、Id3与电流有效值I1、I2、I3。

解：a) Id1=I1=b) Id2=I2=c) Id3=I3=2-5上题中如果不考虑安全裕量,问100A的晶阐管能送出的平均电流I d1、Id2、Id3各为多少这时，相应的电流最大值Im1、Im2、Im3各为多少解：额定电流IT(AV)=100A的晶闸管，允许的电流有效值I=157A,由上题计算结果知a) Im1A, Im2Id2c) Im3=2I=314 Id3=2-6 GTO和普通晶闸管同为PNPN结构,为什么GTO能够自关断,而普通晶闸管不能答：GTO和普通晶阐管同为PNPN结构，由P1N1P2和N1P2N2构成两个晶体管V1、V2，分别具有共基极电流增益和，由普通晶阐管的分析可得，是器件临界导通的条件。

电力电子技术答案第五版(全)

电子电力课后习题答案第一章电力电子器件1.1 使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正相阳极电压，并在门极施加触发电流（脉冲）。

或者U AK >0且U GK >01.2 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。

1.3 图1－43中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m ，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I 1、I 2、I 3。

解：a) I d1=Im 2717.0)122(2Im )(sin Im 214≈+=⎰πωπππtI 1=Im 4767.021432Im )()sin (Im 2142≈+=⎰πϖπππwt d tb) I d2=Im 5434.0)122(2Im )(sin Im 14=+=⎰wt d t ππϖπI 2=Im6741.021432Im 2)()sin (Im 142≈+=⎰πϖπππwt d tc) I d3=⎰=20Im 41)(Im 21πωπt dI 3=Im 21)(Im 21202=⎰t d ωππ1.4.上题中如果不考虑安全裕量,问100A 的晶阐管能送出的平均电流I d1、I d2、I d3各为多少?这时，相应的电流最大值I m1、I m2、I m3各为多少?解：额定电流I T(AV)=100A 的晶闸管，允许的电流有效值I=157A,由上题计算结果知a) I m135.3294767.0≈≈IA, I d1≈0.2717I m1≈89.48A b) I m2,90.2326741.0A I≈≈I d2A I m 56.1265434.02≈≈c) I m3=2I=314 I d3=5.78413=m I和普通晶闸管同为PNPN 结构,为什么GTO 能够自关断,而普通晶闸管不能?答：GTO 和普通晶阐管同为PNPN 结构，由P1N1P2和N1P2N2构成两个晶体管V1、V2，分别具有共基极电流增益1α和2α，由普通晶阐管的分析可得，121=+αα是器件临界导通的条件。

电力电子技术(王兆安第五版)课后习题全部答案

电力电子技术2-1与信息电子电路中的二极管相比，电力二极管具有怎样的结构特点才使得其具有耐受高压和大电流的能力？答：1.电力二极管大都采用垂直导电结构，使得硅片中通过电流的有效面积增大，显著提高了二极管的通流能力。

2.电力二极管在P区和N区之间多了一层低掺杂N区，也称漂移区。

低掺杂N区由于掺杂浓度低而接近于无掺杂的纯半导体材料即本征半导体，由于掺杂浓度低，低掺杂N区就可以承受很高的电压而不被击穿。

2-2. 使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。

或：uAK>0且uGK>0。

2-3. 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。

要使晶闸由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。

2-4 图2-27中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m ，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I1、I2、I3。

解：a) I d1=Im2717.0)122(2Im)(sinIm214≈+=⎰πωπππtI1=Im4767.021432Im)()sin(Im2142≈+=⎰πϖπππwtdtb) I d2=Im5434.0)122(2Im)(sinIm14=+=⎰wtd tππϖπI2=Im6741.021432Im2)()sin(Im142≈+=⎰πϖπππwtdtc) I d3=⎰=2Im41)(Im21πωπtdI3=Im21)(Im2122=⎰tdωππ2-5上题中如果不考虑安全裕量,问100A的晶阐管能送出的平均电流I d1、I d2、I d3各为多少?这时，相应的电流最大值I m1、I m2、I m3各为多少?解：额定电流I T(AV)=100A的晶闸管，允许的电流有效值I=157A,由上题计算结果知a) I m135.3294767.0≈≈IA, I d1≈0.2717I m1≈89.48Ab) I m2,90.2326741.0A I≈≈I d2A I m 56.1265434.02≈≈c) I m3=2I=314 I d3=5.78413=m I2-6 GTO 和普通晶闸管同为PNPN 结构,为什么GTO 能够自关断,而普通晶闸管不能?答：GTO 和普通晶阐管同为PNPN 结构，由P1N1P2和N1P2N2构成两个晶体管V1、V2，分别具有共基极电流增益1α和2α，由普通晶阐管的分析可得，121=+αα是器件临界导通的条件。

电力电子技术答案第五版(全)

电子电力课后习题答案第一章电力电子器件1.1 使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正相阳极电压，并在门极施加触发电流（脉冲）。

或者UAK >0且UGK>01.2 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。

1.3 图1－43中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为Im ，试计算各波形的电流平均值Id1、Id2、Id3与电流有效值I1、I2、I3。

解：a) Id1=I1=b) Id2=I2=c) Id3=I3=1.4.上题中如果不考虑安全裕量,问100A的晶阐管能送出的平均电流Id1、Id2、Id3各为多少?这时，相应的电流最大值Im1、Im2、Im3各为多少?解：额定电流IT(AV)=100A的晶闸管，允许的电流有效值I=157A,由上题计算结果知a) Im1A, Id10.2717Im189.48Ab) Im2 Id2c) Im3=2I=314 Id3=1.5.GTO和普通晶闸管同为PNPN结构,为什么GTO能够自关断,而普通晶闸管不能?答：GTO和普通晶阐管同为PNPN结构，由P1N1P2和N1P2N2构成两个晶体管V1、V2，分别具有共基极电流增益和，由普通晶阐管的分析可得，是器件临界导通的条件。

两个等效晶体管过饱和而导通；不能维持饱和导通而关断。

GTO之所以能够自行关断，而普通晶闸管不能，是因为GTO与普通晶闸管在设计和工艺方面有以下几点不同：l)GTO在设计时较大，这样晶体管V2控制灵敏，易于GTO关断；2)GTO导通时的更接近于l，普通晶闸管，而GTO则为，GTO的饱和程度不深，接近于临界饱和，这样为门极控制关断提供了有利条件；3)多元集成结构使每个GTO元阴极面积很小，门极和阴极间的距离大为缩短，使得P2极区所谓的横向电阻很小，从而使从门极抽出较大的电流成为可能。

电力电子技术习题及参考答案

电力电子技术习题及参考答案一、单选题（共25题，每题1分，共25分）1.降压斩波电路中，已知电源电压Ud=16V，负载电压Uo=12V，斩波周期T=4ms，则开通时Ton=（）A、3msB、2msC、4msD、1ms正确答案：A2.晶闸管的伏安特性是指()A、门极电压与门极电流的关系B、阳极电压与阳极电流的关系C、门极电压与阳极电流的关系D、阳极电压与门极电流的关系正确答案：B3.可实现有源逆变的电路为（）。

A、单相半控桥整流电路B、单相全控桥接续流二极管电路C、三相半波可控整流电路D、三相半控桥整流桥电路正确答案：C4.在单相桥式全控整流电路中，大电感负载时，控制角α的有效移相范围是（）。

A、90°～180°B、0°～180°C、0°～90°正确答案：C5.采用多重化电压源型逆变器的目的，主要是为()。

A、减小输出功率B、减小输出谐波C、减小输出幅值D、增大输出幅值正确答案：B6.单相全控桥式整流电路大电感性负载中，控制角的最大移相范围是（）A、90°B、150°C、180°D、120°正确答案：A7.具有自关断能力的电力半导体器件称为（）A、不控型器件B、全控型器件C、半控型器件D、触发型器件正确答案：B8.电阻性负载三相半波可控整流电路中，控制角的范围是（）。

A、0°～120°B、0°～150°C、30°～150°D、15°～125°正确答案：B9.单相半波可控整流电阻性负载电路中，控制角α的最大移相范围是（）A、150°B、90°C、120°D、180°正确答案：D10.单相全控桥式整流大电感负载电路中，控制角α的移相范围是（）A、90度-180度B、0度-90度C、0度D、180度-360度正确答案：B11.在晶闸管应用电路中，为了防止误触发，应使干扰信号的幅值限制在（）A、可靠触发区B、不触发区C、安全工作区D、不可靠触发区正确答案：B12.IGBT属于（）控制型元件。

《电力电子技术》（科学出版社_程汉湘编著）习题答案

《电力电子技术》（科学出版社_程汉湘编著）习题答案2-1.一个开关器件的数据表的详细开关时间如下（对应图2.7(a)）所示固定感应开关的线性特性）：t ri =100ns ，t fv =50ns ，t rv =100ns ，t fi =200ns 。

试计算当频率范围为25~100khz 时的开关能量损失，并绘图。

假设图2.7(a)的电路中U d =300V ，I 0=4A 。

解：(1)先求出25s f kHz =时的开关能量损失T P 1)开关损耗：由： 7()150 1.510c on ri fv t t t ns s -=+==?7()300310c off rv fi t t t ns s -=+==? 4()() 4.510s on off t tc tc s -=+=?得：470113004 2.510 4.5106.7522s d S s P U I f t w-===2)导通损耗：000on on on on s sU Vt P U I f t =∴==3)关断损耗：01 4.52offd s off P U I f t w=开关的平均能量损耗： 6.75T s o n s P P P P w =+== 开关损耗如图2-1(2)同理：当100s f K H z =时： 1)开关损耗：由： 7()150 1.510c on ri fv t t t ns s -=+==?7()300310c off rv fi t t t ns s -=+==? 4()() 4.510s on off t tc tc s -=+=?570113004110 4.5102722s d S s P U I f t w-===2)导通损耗：000on on on on s sU Vt P U I f t =∴==3)关断损耗：01182offd s off P U I f t w=开关的平均能量损耗： 27T s on s P P P P w =+== 开关损耗如图2-2图2-1 图2-22-2.在下图的开关电路中，有U d =300V ，f V =100kHz ，R =75Ω。

《电力电子技术》课后习题答案

《电力电子技术》课后习题答案《电力电子技术》课后习题答案1.什么是电力电子技术？电力电子技术是指利用电子器件和电力电子装置来控制、调节和转换电能的一门技术。

它包括了电力电子器件的设计与应用、电力电子装置的控制与调节以及电力电子系统的设计和优化等方面的内容。

2.电力电子技术的应用领域有哪些？电力电子技术在工业、交通、通信、农业、家庭等领域都有广泛的应用。

常见的应用包括变频调速、UPS电源、电力传输与分配、电动汽车、太阳能和风能发电等。

3.什么是电力电子器件？电力电子器件是指能够实现电力电子技术所需功能的电子器件。

常见的电力电子器件包括二极管、晶闸管、场效应管、双向晶闸管等。

4.什么是晶闸管？晶闸管是一种具有双向导电性的电力电子器件，它由四层半导体材料组成，具有控制极、阳极和阴极三个电极。

晶闸管的主要作用是实现电流的单向导通和双向导通。

5.什么是PWM调制技术？PWM调制技术是一种通过改变脉冲宽度来实现信号调制的技术。

在电力电子技术中，PWM调制技术常用于实现电力电子装置的输出电压和电流的调节和控制。

6.什么是变频调速技术？变频调速技术是通过改变电机的供电频率来实现电机转速调节的一种技术。

在电力电子技术中，常用的变频调速技术包括直流调速、感应电动机调速和永磁同步电动机调速等。

7.什么是电力传输与分配？电力传输与分配是指将电能从发电厂传输到用户的过程，以及在用户之间进行电能分配的过程。

在电力电子技术中，常用的电力传输与分配技术包括高压直流输电和电力变压器调压等。

8.什么是电动汽车？电动汽车是指使用电能作为动力源的汽车。

电动汽车的主要部件包括电池组、电机和电力电子控制系统等。

9.什么是太阳能和风能发电？太阳能和风能发电是利用太阳能和风能将其转化为电能的过程。

太阳能发电主要通过太阳能电池板将太阳能转化为直流电能，而风能发电则通过风力发电机将风能转化为交流电能。

10.电力电子技术的发展趋势是什么？电力电子技术的发展趋势主要包括功率密度的提高、效率的提高、可靠性的提高和智能化的发展等。
