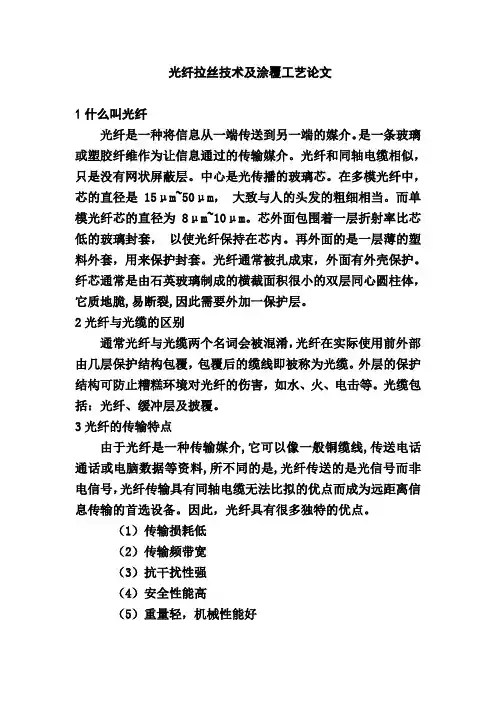

光纤拉丝技术及涂覆工艺论文1什么叫光纤光纤是一种将信息从一端传送到另一端的媒介。
是一条玻璃或塑胶纤维作为让信息通过的传输媒介。
光纤和同轴电缆相似，只是没有网状屏蔽层。
中心是光传播的玻璃芯。
在多模光纤中，芯的直径是15μm~50μm，大致与人的头发的粗细相当。
而单模光纤芯的直径为8μm~10μm。
芯外面包围着一层折射率比芯低的玻璃封套，以使光纤保持在芯内。
再外面的是一层薄的塑料外套，用来保护封套。
光纤通常被扎成束，外面有外壳保护。
纤芯通常是由石英玻璃制成的横截面积很小的双层同心圆柱体，它质地脆,易断裂,因此需要外加一保护层。
2光纤与光缆的区别通常光纤与光缆两个名词会被混淆，光纤在实际使用前外部由几层保护结构包覆，包覆后的缆线即被称为光缆。
外层的保护结构可防止糟糕环境对光纤的伤害，如水、火、电击等。
光缆包括：光纤、缓冲层及披覆。
3光纤的传输特点由于光纤是一种传输媒介,它可以像一般铜缆线,传送电话通话或电脑数据等资料,所不同的是,光纤传送的是光信号而非电信号，光纤传输具有同轴电缆无法比拟的优点而成为远距离信息传输的首选设备。
因此，光纤具有很多独特的优点。
（1）传输损耗低（2）传输频带宽（3）抗干扰性强（4）安全性能高（5）重量轻，机械性能好（6）光纤传输寿命长．抛光流程抛光的定义：在光纤生产的过程中，预制棒与尾管的对接即称之为抛光抛光流程：将预制棒与尾管分别固定在机器上，尽量使其切面对齐，经过高温持续加热1小时，融化焊接，然后磨平焊接口，最后冷却足够（2小时以上）取下。
工艺流程光纤拉丝的过程：在调速系统的控制下，将光纤预制棒徐徐送入高温炉。
炉内温场预先设计成纵向梯度分布，炉温由测量仪器监视并反馈至控温设备实现恒温。
预制棒的端头在2000摄氏度下软化，粘度减小，在其表面张力作用下迅速收缩变细，并由收丝轮以合适的张力向下拉成细丝。
通过激光测径仪监视并反馈至调速系统及时调节上面预制棒的送入速度和下面的收丝速度，以精确控制成纤外径在125±2um的规定范围内。
第四节光纤拉丝技术及涂覆工艺
3、涂覆装置：1)无外部加压开口杯式
2)压力涂覆器
第四章 光纤制造技术
采用简单的无外部加压开口杯式涂覆器，移动中的光纤会粘 附一些液体涂料，并穿过一个使涂料在光纤上自对中可调模 具口，涂层厚度由模具口大小和光纤直径决定。但这种结构 涂覆器，在高速拉丝时（V>1000m/s）得不到均匀涂敷层。 因此，现在实际应用更普遍的是压力涂敷器。这种结构涂覆 器最适合用于高速拉丝，而且不会在涂料中搅起气泡。
第四章 光纤制造技术
第四章 光纤制造技术
第四节 光纤拉丝技术及涂覆工艺
第四章 光纤制造技术
第四节 光纤拉丝技术及涂覆工艺
光纤拉丝：将制备好的光纤预制棒，利用某种加热设备加热熔 融后拉制成直径符合要求的细小光纤纤维，并保证光纤的芯/包 直径比和折射率分布形式不变的工艺操作过程。
在拉丝操作过程中，最重要的技术：如何保证不使光纤表面受 到损伤并正确控制芯/包层外径尺寸及折射率分布形式。 如果光纤表面受到损伤，将会影响光纤机械强度与使用寿命， 而外径发生波动，由于结构不完善不仅会引起光纤波导散射损 耗，而且在光纤接续时，连接损耗也会增大，因此在控制光纤 拉丝工艺流程时，必须使各种工艺参数与条件保持稳定。
第四章 光纤制造技术
③氧化锆(ZrO2)感应加热炉：利用氧化锆材料在常温下为绝缘 体，接近1500º C时，就会变成导体的特点而设计制造。其本身 既可作炉管又是加热体，在高频感应场中加热。因为氧化锆的 氧化温度在2500º C。因此氧化锆感应炉一般不需要气氛保护， 但在制造光纤时，为隔离空气降低制造过程中产生的衰减，必 须充Ar气进行气氛保护。 ④高功率激光器：用激光拉制光纤的清净度是各种方法无法比
第四章 光纤制造技术
1、涂覆层的作用(双层)：
光纤制作实践报告(2篇)
第1篇一、引言光纤作为现代通信技术的重要组成部分，以其高速、大容量、抗干扰能力强等特点，广泛应用于通信、医疗、传感等领域。
本报告旨在通过光纤制作实践，深入了解光纤的制作原理、工艺流程以及实际操作技巧，为今后的相关工作提供理论支持和实践参考。
二、光纤制作原理及工艺流程1. 光纤制作原理光纤是由高纯度石英玻璃拉制而成的细长纤维，其内部结构为芯层和包层。
芯层具有较高的折射率，包层折射率较低。
当光线从芯层进入包层时，由于折射率的差异，光线在芯层与包层界面发生全反射，从而在光纤内部传播。
2. 光纤制作工艺流程（1）光纤预制棒制备：采用化学气相沉积（CVD）技术，将高纯度二氧化硅（SiO2）与卤素气体在高温下反应，生成含有杂质的二氧化硅蒸汽，通过流动载体将其输送到生长炉中，在炉内冷却凝固形成预制棒。
（2）光纤拉丝：将预制棒放入拉丝机，通过高温加热使预制棒软化，然后通过控制拉丝机的转速和张力，将预制棒拉制成细长的光纤。
（3）光纤涂覆：为了保护光纤不受外界环境影响，需在光纤表面涂覆一层或多层保护材料，如聚乙烯、聚酰亚胺等。
（4）光纤切割：根据实际需求，将光纤切割成所需长度。
（5）光纤端面处理：对光纤端面进行切割、抛光等处理，以确保端面平整，提高光纤的连接质量。
三、光纤制作实践1. 实验设备（1）光纤预制棒（2）光纤拉丝机（3）光纤涂覆机（4）光纤切割机（5）光纤端面处理设备2. 实验步骤（1）将光纤预制棒放入拉丝机，调整温度、转速和张力等参数。
（2）启动拉丝机，观察光纤拉制过程，确保光纤质量。
（3）将拉制好的光纤进行涂覆，选择合适的保护材料。
（4）将涂覆好的光纤进行切割，确保切割长度符合要求。
（5）对光纤端面进行处理，使其平整光滑。
3. 实验结果与分析通过实践操作，成功拉制出符合要求的单模光纤。
实验过程中，我们发现以下问题：（1）拉丝温度对光纤质量影响较大，过高或过低都会影响光纤的直径和强度。
（2）涂覆层的选择对光纤的保护效果有很大影响，应选择合适的材料。
钢丝铠装光缆工艺

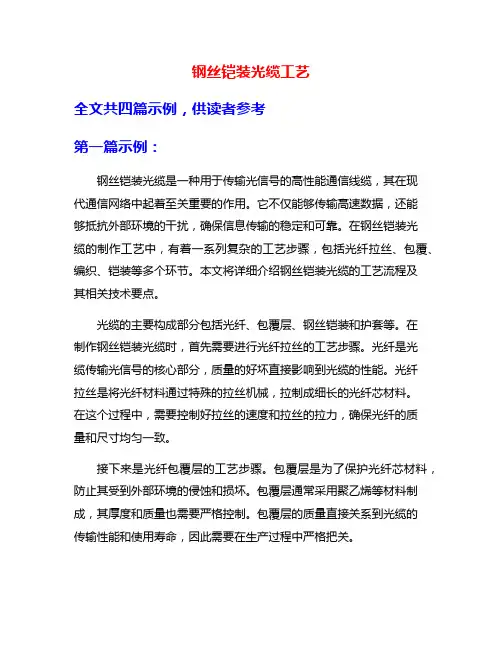

钢丝铠装光缆工艺全文共四篇示例，供读者参考第一篇示例：钢丝铠装光缆是一种用于传输光信号的高性能通信线缆，其在现代通信网络中起着至关重要的作用。
它不仅能够传输高速数据，还能够抵抗外部环境的干扰，确保信息传输的稳定和可靠。
在钢丝铠装光缆的制作工艺中，有着一系列复杂的工艺步骤，包括光纤拉丝、包覆、编织、铠装等多个环节。
本文将详细介绍钢丝铠装光缆的工艺流程及其相关技术要点。
光缆的主要构成部分包括光纤、包覆层、钢丝铠装和护套等。
在制作钢丝铠装光缆时，首先需要进行光纤拉丝的工艺步骤。
光纤是光缆传输光信号的核心部分，质量的好坏直接影响到光缆的性能。
光纤拉丝是将光纤材料通过特殊的拉丝机械，拉制成细长的光纤芯材料。
在这个过程中，需要控制好拉丝的速度和拉丝的拉力，确保光纤的质量和尺寸均匀一致。
接下来是光纤包覆层的工艺步骤。
包覆层是为了保护光纤芯材料，防止其受到外部环境的侵蚀和损坏。
包覆层通常采用聚乙烯等材料制成，其厚度和质量也需要严格控制。
包覆层的质量直接关系到光缆的传输性能和使用寿命，因此需要在生产过程中严格把关。
在完成光纤包覆后，接下来是钢丝铠装的工艺步骤。
钢丝铠装是钢丝将整个光缆包覆起来，起到加强光缆结构，提高抗拉强度的作用。
钢丝铠装的工艺相对复杂，需要先将光缆芯材料放置在钢丝的中心位置，然后通过专用的机械设备，将钢丝缠绕在光缆的外部。
在这个过程中，需要控制好钢丝的张力和缠绕角度，确保钢丝铠装的均匀和紧密。
钢丝铠装光缆的工艺流程较为复杂，需要严格控制每一个环节，确保光缆的质量和性能达到标准要求。
随着通信技术的不断发展，光缆的制作工艺也在不断创新和完善，以满足不同领域的需求和应用。
希望通过本文的介绍，读者对钢丝铠装光缆的工艺流程有更加深入的了解，从而进一步提高光缆的生产质量和技术水平。
【文末】在工艺过程中，经验丰富、技术过硬的操作人员至关重要。
他们需要熟练掌握每一个环节的操作技巧，确保每一个步骤都能够达到标准要求。
光纤拉丝工艺
光纤拉丝工艺ppt xx年xx月xx日CATALOGUE目录•引言•光纤拉丝工艺发展历程•光纤拉丝工艺的生产流程•光纤拉丝工艺的技术特点•光纤拉丝工艺的应用领域•光纤拉丝工艺的前景展望01引言光纤拉丝工艺是指利用高温高压技术将高纯度玻璃或塑料光纤预制件拉制成细直径的工艺方法。
光纤拉丝工艺是光通信领域中的关键技术之一，被广泛应用于光缆、光器件和光通讯网络等领域。
光纤拉丝工艺简介光纤拉丝工艺流程选取高纯度玻璃或塑料作为预制件材料，经过高温高压处理制作成预制件。
光纤预制件制作拉丝机安装与调试拉丝过程涂覆与测试安装拉丝机并对其进行精确调试，确保拉丝过程中各项参数的稳定。
将预制件送入拉丝机的高温炉中加热至软化点，通过牵引轮和收线轮相互配合将光纤拉制成细直径。
对拉制好的光纤进行涂覆保护，并进行性能测试以确保符合要求。
1光纤拉丝工艺的重要性23光纤拉丝工艺制成的光纤具有低损耗、高带宽等特点，能够实现长距离、高速率的光通信。
实现长距离光通信光纤拉丝工艺作为光通信产业的基础技术，对光通信产业的发展起着至关重要的作用。
促进光通信产业发展光纤拉丝工艺的广泛应用有助于提升国家信息基础设施的水平，促进信息技术的快速发展。
提升国家信息基础设施水平02光纤拉丝工艺发展历程03初步应用虽然技术尚未成熟，但在一些特定领域，如航空航天、军事等领域开始尝试应用。
第一阶段：起步期01技术引入光纤拉丝工艺起源于20世纪70年代，最初由美国Corning公司引入。
02初步研究在起步期，研究人员开始探索光纤拉丝的基本原理和控制方法。
进入21世纪初，随着技术不断发展，光纤拉丝工艺逐渐转型。
技术突破光纤拉丝工艺逐渐实现规模化生产，生产效率和技术水平显著提高。
生产规模化光纤拉丝工艺逐渐应用于通信、医疗、工业控制等领域。
应用扩展近年来，随着科技的不断进步，光纤拉丝工艺不断创新。
技术创新新型光纤材料不断涌现，如玻璃纤维、碳纤维等，具有更高的强度和更轻的重量。
高效率光纤拉丝技术
裸光纤在不 受任何外界 应 力的情况 下的
４０
维普资讯
Байду номын сангаас
Ｉ Ｉ Ｅ Ｏ ＴＣ Ｏ Ｍ ＮＣ ＴＯ 雹国国 Ｂ Ｒ Ｐ ＩＳＣ Ｍ Ｕ ＩＡ Ｉ Ｎ Ｆ
高 速 拉 丝试 验及 设 备 改造结果
ｉ
一
、
（） １改善翘 曲度
为 了提 高拉 丝拉 丝效 率 ， 我们 从 两
一 有 效 的 方 法 之 一 ， 们 主 要 通 过 提 高 光 涂 覆模具 时 的温度 就 会增加 ， 般来 说 方 面 着 手 进 行 ， 方 面 把 拉 丝 速 度 从 我 一 纤拉 丝速度和减 少降温停机 时间来提 高 拉 丝效 率。 拉丝速度从某 种意义上 来说 是衡量
１ ０ ｍ／ ｎ Ｏ ０ ｍｉ 甚至 更高 ， 目前 最高 的拉
正常拉丝一个 预制棒结 束后需要给
同 丝速 度 已经达到 了１ ０ ｍ／ ｎ 提 高拉 拉 丝 炉降温 ， 时需 要对涂 料罐 中的涂 ５ ０ ｍｉ 。 丝速 度对工 艺带 来 的影 响是 最直 接的 ， 料进行补给 ， 如果想法缩短 这个环节 ， 那
冷却 效率 等方 面 ， 外通过改造设备减 少了停机时 间， 另 有效 的提高了拉丝效率 ， 并对 改造 前后的结果进行 了比较。
Ａｂｓ ｒ ｔ ｔ ｎ ｕ ｅ ｅｖ ｒ ｗａｙ ｔ ｉｃｒ ａ ｅ ｒ ｗｉｇ ｅｆ ｉｉ ｃ ． ｅ ａｐ ｒ ｎ ｒ ｄｕ ｍａｓ ｅ ｅ ｈｎ ｓ ｔａｃ Ｉ ｃｌｄ ｓ ｅ ａｌ ｉ ｓ ｏ ｎ ｅ ｓ ｄ ａ ｎ ｆｃｅｎ ｙＴｈ ｐ ｅ ｉｔ ｏ ｃｅ ｔ ｒ ｔ ｃ ｉｃ
度 会对 光纤 翘 曲度有 大的影 响 ， 光纤 而
个 光纤 厂家 拉丝水 平 的标 志之 一 。 随 原 因主要 是光 纤在 温场 中受 热 不均 匀 ， 导致 光 纤在径 向收 缩 不同 ， 造成 光纤 翘
光纤拉丝工艺张力研究
光纤拉丝工艺张力研究
一．拉丝工艺的背景
随着工业结构的变化，纤维产业进行自身发展，拉长、拉丝成为关键工艺。
拉长分为多种，最常用的是单轴拉长双轴拉长，而拉长分为热拉长、光纤拉长、化学拉长等。
其中光纤拉长最为常用，是在加热的条件下作用于纤维表面，使其附着力增强，起拉长作用。
二．光纤拉丝工艺的特点
1、快速拉长，可在短时间内完成拉长作业，拉长效率高，塑料纤维拉伸能达到四倍于普通拉伸效果；
2、拉长长度可调，拉丝线的拉长长度可以根据需要进行调节；
3、质量有保证，拉丝机可以保证纤维的表面质量达到一定标准；
4、结构可靠，拉丝机的结构紧凑，可满足高效率拉丝要求；
5、占用面积小，拉丝机的外形小巧，可灵活放置。
三．光纤拉丝工艺的研究
1、研究光纤拉丝工艺的技术指标，如拉丝速度，拉丝力，拉丝温度等；
2、对光纤拉丝机的运行参数进行调整，确保生产过程中的各项参数稳定；
3、制定可靠的监测机制，及时发现异常情况，以便及时处理；
4、研究光纤拉丝工艺对纤维性能的影响，分析影响因素，提出优化解决方案；
5、研究光纤拉丝工艺的安全作业规程，以及拉丝机的安保措施。
光纤拉丝机中的涂覆过程和涂层质量控制
光纤拉丝机中的涂覆过程和涂层质量控制光纤是一种用于传输光信号的纤维，具有高速、大容量和低损耗等特点，在现代通信以及光学领域发挥着重要作用。
而光纤的制造过程中，涂覆是非常关键的一步，涂层的质量对光纤的性能和寿命有着重要影响。
本文将重点介绍光纤拉丝机中的涂覆过程以及涂层质量控制。
光纤拉丝机中的涂覆过程是将光纤芯线包裹在一层保护涂层中，以提供保护和光信号传输的可靠性。
涂覆的主要目标是保护光纤芯线免受外界环境的损害，并提供足够的机械强度以保证光纤的可靠性。
涂覆材料通常是一种聚合物树脂，例如丙烯酸乙烯酯（EVA）或聚乙烯（PE）。
涂覆过程是将光纤芯线经过预先加热的涂覆机头，通过挤压或浸涂的方式施加涂层材料。
在涂覆过程中，有几个关键的参数需要控制，以确保涂层质量的稳定性和一致性。
首先是涂层材料的温度控制。
涂层材料必须在一定的温度范围内才能够保持其物理性质和涂覆性能。
过高或过低的温度都会导致涂层材料的性质发生变化，甚至影响到光纤的性能。
因此，在涂覆过程中，需要精确控制涂层材料的温度，并确保其稳定性。
其次是涂层的厚度控制。
涂层的厚度直接影响到光纤的传输性能，过厚或过薄的涂层都会降低光纤的性能。
因此，在涂覆过程中，需要通过调整涂覆头的挤出速度和光纤的拉丝速度来控制涂层的厚度。
这需要对涂覆头和拉丝机进行精确的调试和控制，以确保涂层的厚度在一定的范围内。
涂覆过程中的均匀性也是一个重要的考虑因素。
如果涂层的厚度分布不均匀，将导致光纤中的光信号传输不稳定。
为了确保涂层的均匀性，需要保持涂覆头和光纤之间的距离恒定，并且涂层材料的挤出速度和光纤的拉丝速度需要保持一致。
此外，还可以通过使用旋转或振动的方法来改善涂层的均匀性。
涂层质量的控制是光纤制造中不可或缺的一部分。
为了确保涂层的质量，可以采取以下措施。
首先是对涂层材料进行严格的质量控制。
涂层材料必须符合一定的标准和规范，以确保其物理性质和化学稳定性。
其次是对涂覆头和拉丝机进行定期的维护和检查。
拉丝工艺对光纤性能的影响
拉丝工艺对光纤性能的影响
拉丝工艺是光纤制造过程中至关重要的一环，对光纤品质和性能有着直接影响。
拉丝工艺主要包括熔胶法拉丝和气相法拉丝两种方法。
不同的拉丝工艺会对光纤的直径、折射率、损耗等性能产生不同程度的影响。
首先，熔胶法拉丝是一种比较古老的光纤拉丝方法，其工艺流程主要包括预制棒材、垂直拉丝和涂胶三个步骤。
熔胶法拉丝在制造粗直径光纤时效果较好，但是制造细直径光纤的时候会产生很多的损耗，因为拉丝的过程中，由于熔胶涂层的厚度对光束。
折射有巨大影响，使得细直径光纤无法有效地传输信号。
其次，气相法拉丝是目前最常用的光纤拉丝工艺，其主要步骤包括气相沉积、拉丝和退火。
相比于熔胶法拉丝，气相法拉丝制造的光纤在直径控制、折射率均匀性、损耗和力学性能等方面都表现出更远优异的品质。
由于气相法拉丝采用的是化学气相沉积技术，可以更好地控制光纤的形态，减缓热应力对光纤性能的影响，从而提高光纤的耐热性、抗拉强度和机械刚性等性能。
最后，光纤的直径对光纤的性能产生着非常重要的影响。
在拉丝过程中，通过优化拉丝温度、拉伸率等因素来调节光纤的直径，从而确保光纤的折射萎缩和带通损耗都能达到最佳水平。
此外，光纤的折射率也会受到光纤直径的影响，对于光分路器和其他器件的性能也产生着重要的影响。
总之，拉丝工艺是光纤制造工艺中的关键步骤，不同的拉丝方法能够产生不同的光纤性能和品质。
通过控制光纤直径、折射率、损耗等性能，可以获得更为优异的光纤品质和性能，为光通信系统提供更高的速度和更可靠的连接保障。
拉丝工艺对光纤性能的影响
拉丝工艺对光纤性能的影响光纤是一种用于传输光信号的细长玻璃纤维或塑料纤维，它具有高传输速度、大带宽和抗干扰能力强等优点，因此在通信、医疗、军事等领域得到广泛应用。
而光纤的性能受到拉丝工艺的影响，拉丝工艺对光纤性能的影响是十分重要的。
拉丝工艺是光纤制造的关键环节之一，其质量直接影响光纤的性能和品质。
光纤制造的一般工艺为：原材料预处理、预成型、拉丝、包覆、涂层、复合、割断、烤焙等。
在整个工艺中，拉丝工艺是至关重要的步骤，影响着光纤的质量和性能。
拉丝工艺对光纤的几何尺寸和光学性能有着直接的影响。
通过拉丝工艺能够控制光纤的直径、圆整度、粗糙度等几何参数。
拉丝过程中，拉力和温度的控制可以调节光纤的拉丝速度和拉丝倍数，从而控制光纤的直径。
而光纤的直径和圆整度对其的传输损耗和带宽有着直接的影响。
拉丝工艺还能影响光纤的纤芯折射率、色散等光学参数，进而影响其传输性能和光学性能。
拉丝工艺对光纤的机械性能也有着重要的影响。
光纤在使用过程中会受到一定的拉伸、弯曲和挤压等力，因此其机械强度和耐久性是十分重要的。
拉丝工艺中拉力和温度的控制可以影响光纤的拉伸性能、弯曲性能和挤压性能。
通过拉丝工艺的调节，可以实现光纤的高强度、高韧性和高抗压性，提高其在使用过程中的稳定性和可靠性。
拉丝工艺还对光纤的表面质量和包覆质量有着直接的影响。
拉丝工艺中的涂层和封闭工艺不仅能保护光纤，还能影响其的表面粗糙度、清洁度和润湿性。
通过控制涂层工艺可以实现光纤表面的附着力和耐磨性，保证光纤在使用过程中不易受到外界环境的影响。
拉丝工艺还对光纤的色散和非线性度有着一定的影响。
拉丝工艺中纤芯的抽拉过程会影响纤芯的非均匀性，进而影响其色散和非线性度。
通过拉丝工艺的调节可以改善光纤的色散特性和非线性特性，提高其在长距离和高速传输中的性能表现。
拉丝工艺对光纤的性能有着多方面的影响，包括几何尺寸、光学性能、机械性能、表面质量、色散和非线性度等方面。
通过优化拉丝工艺，可以提高光纤的质量和性能，满足不同领域对光纤的不同需求。
高质量的光纤涂覆控制
高质量的光纤涂覆控制成都中住光纤有限公司陈新建高虎军刘文早【摘要】光纤涂覆是光纤生产中制约拉丝速度的一个重要因素。
各生产厂商都要尽量使设备能进行高速拉丝，提高生产效率以期降价成本。
但是生产过程中又必须保证光纤涂覆的稳定性及精确度，以期由此得到高质量的光纤。
本文分析了光纤生产过程中影响光纤涂覆的一些因素，并提出了对应的解决方案。
【关键词】光纤、拉丝、涂覆、固化一、引言光纤拉丝过程是制造光纤的基本步骤之一。
光纤预制棒被馈送系统送进高于2000~C高温的熔炉中加热，预制棒软化后以细丝的形式从炉子下部出口拉出，经过监控裸光纤直径的测径仪并作适当冷却后，在裸光纤玻璃表面的微裂纹尚未因外界环境影响而开始扩散前，在清洁的光纤表面迅速涂上两层紫外光固化丙烯酸树脂加以保护。
在涂层固化之后，光纤被卷绕在收线盘上，为随后工序作好准备。
在光纤上涂覆涂层的目的是保护裸光纤不同外界尘埃粒子接触，这些粒子能明显地降低光纤的强度，涂层还能防止外界的水分浸蚀光纤，避免损耗增大。
涂层除了能提供强度保护外，它还能在各种环境中对光纤提供微弯保护，防止应力集中及光纤中产生气泡。
对于普通的光纤，一般采用两层涂层对光纤加以保护，内涂层为低弹性模量(柔软)的材料，保护光纤的表面不受外界损伤，同时作为光纤与外界应力的缓冲带；外涂层为高弹性模量(较坚硬)的材料，为光纤提供耐磨性，同时也有一定的强度。
光纤涂层能同时经过一个涂覆器或者分别被二个涂覆器涂覆。
前者叫做湿对湿涂覆(wet一。
n—wet)，后者叫做湿对干涂覆(wet—on—dry)。
作为拉丝生产的一个重要环节，光纤涂覆材料和涂覆过程对成品光纤质量的影响不可轻视：高质量的光纤要求有高精度且比较稳定的外径，要有高的机械强度，好的衰减，还要尽量少的缺陷，这些都与光纤涂覆有着直接或间接的关系。
当增加拉丝速度的时候，拉丝过程中成功的涂覆工艺是得到高品质光纤的一个极为重要因素，同时这又是一个主要的研究区域。
拉丝工艺对单模光纤性能的影响研究
拉丝工艺对单模光纤性能的影响研究作者：赵芳来源：《科技风》2017年第10期摘要：随着我国经济的迅猛发展，社会的不断进步，信息在人们的生活中扮演着越来越重要的角色，21世纪是全球信息网络爆炸的时代。
作为通信技术传播的重要纽带，光纤凭借其耐腐蚀、传输距离远、存贮空间大等特点也逐渐走入了人们的视野。
本文通过对单模光纤加以简单的介绍，分析出拉丝工艺对单模光纤性能的影响，从而提高光纤的性能，降低其生产成本，提高其利用率和竞争力。
关键词：拉丝工艺；单模光纤；性能；光纤衰减；光纤强度自从我国第一根光纤被研制出来后，光纤的使用在人们的生活中变得越来越普遍。
随着科学信息技术的发展，光纤也面临着越来越多的挑战，人们的需求不断加大，如今的光纤性能遭到了人们越来越多的质疑，光纤市场竞争愈发激烈。
为了提高单模光纤的性能水平，降低生产成本，加固本公司在光纤市场的地位，提高其市场竞争力，笔者对单模光纤的性能与拉丝工艺进行了长期研究，希望能借此文对读者产生一定帮助。
1 单模光纤的发展历史1966年，高坤首先提出关于光纤的设想，并开始考虑将光纤作为通信技术。
时隔四年后，美国率先研制出光纤技术，由此光纤通信技术正式问世。
1985年，单模光纤研究宣布成功。
其后，光纤开始逐渐应用于各种通信技术。
抗日战争胜利后，我国长期受到左倾思想的严重干扰和破坏，大部分知识分子都成了他们迫害的对象自然也剥夺了其研究的权利。
因此我国的光纤事业的起步相对较晚，直至1985年，光纤才在我国得到了初步的发展。
到了九十年代后期，一些光纤公司开始逐渐成立，我国光纤事业也得到了快速发展。
随着信息通信技术的不断发展，人们对通信系统的依赖越来越大，同时，人们也对其提出了新的要求，单模光纤技术由此问世。
虽然近几年，我国的光纤产业得到了快速的发展，但是除了武汉之内的大部分光纤厂都还在依赖进口拉丝工艺。
就目前的光纤市场来看，仅武汉、上海、南京的三家公司在产能方面就可以占到国产纤维的一半，但值得注意的是，其在实际市场份额中所占比重更多。
光纤表面涂覆材料方法
光纤表面涂覆材料方法Fiber optics are widely used in various industries for their high data transmission capabilities. However, to protect the delicate glass fibers from environmental factors and physical damage, coating materials are applied to the surface. The process of coating fiber optic cables involves several methods, each with its own advantages and disadvantages. One common method is the use of UV-curable coatings, which are applied to the fiber through a curing process using UV light. These coatings offer fast curing times and high tensile strength, making them ideal for protecting the fibers from abrasion and bending.光纤在各行各业被广泛使用，因为其高速数据传输能力。
然而，为了保护这种精密的玻璃纤维免受环境因素和物理损坏，需要在表面涂覆材料。
涂覆光纤电缆的过程涉及几种方法，每种方法都有其优点和缺点。
一种常见的方法是使用紫外固化涂料，通过紫外光固化过程将涂层应用到光纤上。
这些涂料固化时间快，拉伸强度高，非常适合保护光纤免受磨损和弯曲。
Another method used in coating fiber optics is the hot melt technology, where a thermoplastic material is heated and applied tothe fiber surface. The heat causes the material to soften and flow around the fiber, creating a protective layer. Hot melt coatings are known for their flexibility and resistance to moisture, making them suitable for outdoor applications where the fibers are exposed to harsh conditions. However, the process of heating the material can be time-consuming and require specialized equipment, which may increase production costs.另一种用于涂覆光纤的方法是热熔技术，其中热塑性材料被加热并应用于光纤表面。
光纤挤出机的涂覆技术研究与优化
光纤挤出机的涂覆技术研究与优化引言随着信息技术的迅速发展，光纤通信已经成为现代通信领域中不可或缺的一部分。
在光纤通信中，光纤挤出机的涂覆技术扮演着至关重要的角色。
涂覆技术的质量和稳定性直接影响到光纤的传输性能和寿命。
因此，对光纤挤出机涂覆技术的研究与优化具有重要意义。
一、涂覆技术的原理和挑战1. 涂覆技术原理光纤挤出机涂覆技术是将聚合物材料均匀地覆盖在光纤表面，以提供保护和增强光纤性能。
通常使用的材料包括聚乙烯、氟塑料等。
涂覆技术的关键是控制挤出机的压力、温度、速度和涂覆剂的流量，以实现均匀涂覆。
2. 涂覆技术的挑战涂覆技术面临着多方面的挑战。
首先，涂覆剂的流动性和粘度对涂覆质量有着重要影响。
其次，涂覆过程中的温度变化和机械应力会使光纤的表面产生不均匀应力和变形，从而影响涂覆层的质量。
此外，光纤挤出机的操作参数调整和控制也是，再加上生产环境条件的不稳定与杂质粒子的存在，都给涂覆技术的研究与优化带来了挑战。
二、涂覆技术的优化方案1. 材料选择选择合适的涂覆剂材料对于涂覆技术的质量至关重要。
合理的材料选择能够提高涂覆层的附着力和光学性能。
此外，考虑到环境友好和可持续发展，选择环保型涂覆剂材料也是必要的。
2. 涂覆参数的优化涂覆参数的优化是提高涂覆技术的关键。
通过调整挤出机的温度、压力、速度和涂覆剂的流量等参数，可以实现更均匀、稳定的涂覆质量。
同时，控制参数范围内的变化，减小涂覆层的厚度差异，提高产品的一致性。
3. 机械结构改进对光纤挤出机的机械结构进行改进，能够减小涂覆过程中对光纤的机械应力和变形。
采用更加先进的涂覆机设计，通过优化涂覆机的结构和运动机构，减少由运动造成的挤压变形，提高涂覆层的质量和均匀性。
4. 质量检测与控制建立完善的质量检测与控制系统是保证涂覆技术优化的重要手段。
通过引入自动化仪器和传感器，实时监测涂覆层的厚度、均匀性和附着力等关键指标，及时调整涂覆参数，实现快速反馈和自动控制，提高涂覆技术的稳定性和科学性。
拉丝工艺对光纤性能的影响
拉丝工艺对光纤性能的影响【摘要】光纤作为通信领域中不可或缺的重要组成部分，其性能受到拉丝工艺的影响。
拉丝工艺对光纤抗拉强度、色散特性、衰减特性、微结构和晶体结构、非线性特性等方面都有重要影响。
优化拉丝工艺可以提高光纤的性能和质量，进一步研究拉丝工艺对光纤性能的影响有利于推动光纤通信技术的发展。
拉丝工艺是影响光纤性能的关键因素。
通过深入研究和不断优化拉丝工艺，可以不断提升光纤的性能表现，从而更好地满足不断发展的通信需求。
【关键词】光纤、拉丝工艺、性能、抗拉强度、色散特性、衰减特性、微结构、晶体结构、非线性特性、优化、质量、研究、发展、通信技术1. 引言1.1 光纤在通信领域的重要性光纤通信具有传输速度快、容量大、抗干扰能力强等优势，可以满足现代通信领域对高速、稳定、高质量通信的需求。
与传统的铜线通信相比，光纤通信具有更高的传输带宽和更远的传输距离，能够实现极高的数据传输速度和传输质量。
光纤通信技术已广泛应用于互联网、电信、广播电视等领域，推动了信息社会的快速发展。
在现代数字化、信息化的时代，光纤通信更是成为了推动整个通信产业发展的重要引擎。
光纤在通信领域无疑是不可或缺的重要组成部分，其在提高通信速度、稳定性和质量方面发挥着不可替代的作用。
对光纤的性能进行优化和提升，可以更好地满足人们对通信的需求，推动通信技术不断向前发展。
1.2 拉丝工艺对光纤性能的关键影响光纤作为通信领域中不可或缺的重要元素，其性能直接影响着通信网络的稳定性和传输效率。
而光纤的性能又受到多种因素的影响，其中拉丝工艺是一个至关重要的因素。
拉丝工艺对光纤的抗拉强度具有重要影响。
通过不同的拉丝工艺，可以调控光纤的拉伸性能，提高其抗拉强度，使光纤具有更好的耐用性和稳定性。
拉丝工艺还会对光纤的衰减特性、微结构和晶体结构、以及非线性特性产生影响。
通过优化拉丝工艺，可以改善光纤的这些性能指标，提高其在通信领域的应用效果。
拉丝工艺作为影响光纤性能的重要因素，其优化可以提高光纤的性能和质量，为光纤通信技术的发展提供更强有力的支持。
创卫工作总结范文
光纤工艺流程
《光纤工艺流程》
光纤是一种用于传送光信号的细长柔软的电子产品。
通常情况下，光纤主要由三种材料组成：内核、包层和外壳。
光纤的制造工艺流程简单来说就是，通过一系列的步骤将这三种材料组装在一起，形成一根完整的光纤。
下面我们来具体了解一下光纤的工艺流程。
首先，制造光纤的关键步骤之一是拉伸。
拉伸是将光纤的内核和包层材料加热到高温并拉伸成细长丝状的过程。
这一步骤非常关键，因为它会决定光纤的最终质量和性能。
在拉伸的过程中，内核和包层的材料要经过严格的控制，保证其尺寸和组成符合要求。
接着，就是涂覆。
在涂覆的过程中，制造商们会将内核和包层组合在一起，并加入外壳材料，形成光纤的基本结构。
这一步骤的目的是保护内核和包层，并确保光信号能够在光纤中稳定地传输而不受到外界干扰。
最后，就是光滑和切割。
在这一步骤中，制造商们会对光纤进行抛光和切割，确保其表面光滑且长度一致。
这样做的目的是为了提高光纤的传输效率和可靠性。
总的来说，光纤的制造工艺流程非常复杂，需要多个步骤的精密控制和高技术水平。
然而，正是因为如此，我们才能够使用高质量的光纤产品来实现高速、稳定的光通信和数据传输。
光
纤工艺流程的不断改进和创新也为未来光纤技术的发展提供了无限的可能性。
光纤高速拉丝的工艺控制
—
—
一一
＿ １ 一
１ ０ ｔ一 一 一书 侧 ０ ０
蒙 譬 黯 ５ 戮 ０ ０
们淤 －－ —
—
—
一
降洲 解
一 —
一
１ ２ ３ ４ ５ ０ １ ６ ７ ８ ９ １ １
同 心度误差 （ｍ 林）
对于Ｈ 冷却系统， ｅ 要综合考虑制冷装置 （ｈｌ ）的 Ｃｉ ｒ 温度， ｅ ｌ ｅ Ｈ 的流量， 光纤的震动等 因素的 影响。 在保证空气中的水份不在冷却管表面结凝的情况下， ｈｌ 温度较低效率较 Ｃｉ ｒ ｌ ｅ 高， ｅ流量也要合理利用。 Ｈ 光纤的 震动则是光纤冷却过程中的副作用， 处理不当， 则会对 光纤直径测试和光纤涂覆造成副面影响。 试验结果表明， 裸光纤和一次涂覆光纤必须冷却适 当的温度才能得到良 好的效果。 光纤的 涂覆则是提高拉丝速度的主要障碍之一。 其中 两个主要问题是涂覆直径的波动， 另一个就是涂层的同心度， 涂层的均匀性等问题。 我们通过涂覆模结构的 优化， 很好的解决
二钉 落 牛呈
搜
翔
图５ 优化前外层的同心度误差 （ｖ．Ｇ Ｍ ｘ ． ， ．０， ．０８ Ｎ２１） Ａｇ ． ３ Ｚ ａ．９ Ｍｎ ． Ｓ １ １， ０４ ７ ９ ｉ０ ８ ｔ ． ｄ ．
２０ － 一— ５０ 「 － －
２ 】 卜 一 以洲 一 ０ ，０ Ｓ０ 一 ＿ － — ＿
图６ 优化后内 层的同 度误差 （ｖ． ５ Ｍ ｘ ． ， ． Ｓ ．２８ Ｎ ０６ 涂 心 Ａｇ ． ， ．８ Ｍｎ ， ０ ８， ８） ０ ５ ａ２ ７ ｉＯ ｔ ． ｄ ． ２
万 － 一—
鬓
」 坛
鬓
势
馨
图７ 优化后外涂层的同心度误差 （ｖ．８， ｘ ． ， ．０， ．５３ Ｎ２８） Ａｇ ． Ｍ ．２ Ｍｎ ． Ｓ ０ ９， ０６ ０ ０ ａ ７ ０ ｉ０ ２ ｔ ． ｄ ．
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光纤拉丝技术及涂覆工艺论文
1什么叫光纤
光纤是一种将信息从一端传送到另一端的媒介。
是一条玻璃或塑胶纤维作为让信息通过的传输媒介。
光纤和同轴电缆相似，只是没有网状屏蔽层。
中心是光传播的玻璃芯。
在多模光纤中，芯的直径是15μm~50μm，大致与人的头发的粗细相当。
而单模光纤芯的直径为8μm~10μm。
芯外面包围着一层折射率比芯低的玻璃封套，以使光纤保持在芯内。
再外面的是一层薄的塑料外套，用来保护封套。
光纤通常被扎成束，外面有外壳保护。
纤芯通常是由石英玻璃制成的横截面积很小的双层同心圆柱体，它质地脆,易断裂,因此需要外加一保护层。
2光纤与光缆的区别
通常光纤与光缆两个名词会被混淆，光纤在实际使用前外部由几层保护结构包覆，包覆后的缆线即被称为光缆。
外层的保护结构可防止糟糕环境对光纤的伤害，如水、火、电击等。
光缆包括：光纤、缓冲层及披覆。
3光纤的传输特点
由于光纤是一种传输媒介,它可以像一般铜缆线,传送电话通话或电脑数据等资料,所不同的是,光纤传送的是光信号而非电信号，光纤传输具有同轴电缆无法比拟的优点而成为远距离信息传输的首选设备。
因此，光纤具有很多独特的优点。
（1）传输损耗低
（2）传输频带宽
（3）抗干扰性强
（4）安全性能高
（5）重量轻，机械性能好
（6）光纤传输寿命长
．抛光流程
抛光的定义：在光纤生产的过程中，预制棒与尾管的对接即称之为抛光
抛光流程：将预制棒与尾管分别固定在机器上，尽量使其切面对齐，经过高温持续加热1小时，融化焊接，然后磨平焊接口，最后冷却足够（2小时以上）取下。
工艺流程
光纤拉丝的过程：在调速系统的控制下，将光纤预制棒徐徐送入高温炉。
炉内温场预先设计成纵向梯度分布，炉温由测量仪器监视并反馈至控温设备实现恒温。
预制棒的端头在2000摄氏度下软化，粘度减小，在其表面张力作用下迅速收缩变细，并由收丝轮以合适的张力向下拉成细丝。
通过激光测径仪监视并反馈至调速系统及时调节上面预制棒的送入速度和下面的收丝速度，以精确控制成纤外径在125±2um的规定范围内。
最后经过涂覆与套
塑工艺最后生产出我们所见的光纤成品。
光纤拉丝：
将制备好的光纤预制棒，利用某种加热设备加热熔融后拉制成直径符合要求的细小光纤纤维，并保证光纤的芯/包直径比和折射率分布形式不变的工艺操作过程。
在拉丝操作过程中，最重要的技术：如何保证不使光纤表面受到损伤并正确控制芯/包层外径尺寸及折射率分布形式。
如果光纤表面受到损伤，将会影响光纤机械强度与使用寿命，而外径发生波动，由于结构不完善不仅会引起光纤波导散射损耗，而且在光纤接续时，连接损耗也会增大，因此在控制光纤拉丝工艺流程时，必须使各种工艺参数与条件保持稳定。
一次涂覆工艺：将拉制成的裸光纤表面涂覆上一层弹性模量比
较高的涂覆材料。
作用：保护拉制出的光纤表面不受损伤，并提高其机械强度，
降低衰减。
在工艺上，一次涂覆与拉丝是相互独立的两个工艺步骤，而在实际生产中，一次涂覆与拉丝是在一条生产线上一次完成的。
一、拉丝工艺
1、拉丝装置组成
光纤预制棒的拉丝机由五个基本部分构成：(1)光纤预制棒馈送系统；(2)加热系统；(3)拉丝机构；(4)各参数控制系统；(5)水冷却和气氛保护及控制系统。
五者之间精确的配合构成完整拉丝工
艺。
具体的机械和电气设备系统包括：机械系统拉丝塔架、送棒及调心系统、加热炉、激光测径仪、牵引装置、水气管路系统，电气部分送棒控制及调心控制系统、加热炉控制系统、外径测控系统、牵引控制系统、冷却水及保护气氛控制系统、人机界面、PLC 信号处理系统等。
操作工艺
将已制备好的预制棒安放在拉丝塔（机）上部的预制棒馈送机构的卡盘上。
馈送机构缓慢地将预制棒送入高温加热炉内。
在Ar 气氛保护下，高温加热炉将预制棒尖端加热至2000ºC，在此温度下，足以使玻璃预制棒软化，软化的熔融态玻璃从高温加热炉底部的喷嘴处滴落出来并凝聚形成一带小球细丝，靠自身重量下垂变细而成纤维，即我们所说的裸光纤。
将有小球段纤维称为“滴流头”，操作者应及时将滴流头去除，并预先采用手工方式将已涂覆一次涂层的光纤头端绕过拉丝塔上的张力轮、导轮、牵引轮后，最后绕在收线盘上。
然后再启动自动收线装置收线。
3、关键技术：
(1)馈送速度
预制棒送入高温加热炉内的馈送速度主要取决于高温炉的结构、预制棒的直径、光纤的外径尺寸和拉丝机的拉丝速度，一般约为0.002～0.003cm/s。
2)外径控制
在拉丝工艺中不需要模具控制光纤的外径，因为模具会在光纤表面留下损伤的痕迹，降低光纤的强度。
绝大多数光纤制造者是将高温加热炉温度和送棒速度保持不变，通过改变光纤拉丝速度的方法来达到控制光纤外径尺寸的目的。
在正常状态，若预制棒的馈送速度为V，光纤的拉丝速度为Vf，预制棒的外径为D，裸光纤的外径为d。
根据熔化前的棒体容积
等于熔化拉丝后光纤的容积的特点，可知，前三者与光纤的外径有如下关系：
VD2=Vfd2
(3)加热装置
热源不仅要提供足以熔融石英玻璃的2000ºC以上高温，还必须在拉制区域能够非常精确的控制温度，因为在软化范围内，玻璃光纤的精度随温度而变化，在此区域内，任何温度梯度的波动都可能引起不稳定性而影响光纤直径的控制。
同时，由于2000ºC 的高温已超过一般材料的熔点，因而加热炉的设计是拉丝技术的又一关键技术。
常用的拉丝热源有：(1)气体喷灯；(2)各种电阻及感应加热炉；(3)大功率CO2激光器。
①气体喷灯：历史上应用火焰燃烧器把高温玻璃拉制成纤维的例子甚多，一般都采用氢氧或氧-煤气喷灯，这种加热设备本身存在火焰骚动问题，因而拉制的光纤外径尺寸控制精度一直不高。
目前，这种方法极少应用。
②石墨加热炉(石墨电阻炉)：采用直流或工频交流电源为石墨炉加热，在加热中为防止石墨材料在高温下发生氧化，进而产生粉尘污染，一般需采用惰性气体如Ar气或氮气进行气氛保护。
由于加热炉中充入Ar保持，而炉内Ar的紊乱流动将导致炉内温度的变化。
因此必须对保护气体Ar的流量进行控制，以保持炉温的稳定。
在拉制光纤时，需安装光纤外径测量仪反馈测量光纤外径的变化情况，因此可通过这一反馈测量值的变化来控制保
护气体Ar的流量，使光纤外径的变化量控制在允许（1um）范围内。
③氧化锆(ZrO2)感应加热炉：利用氧化锆材料在常温下为绝缘体，接近1500ºC时，就会变成导体的特点而设计制造。
其本身既可作炉管又是加热体，在高频感应场中加热。
因为氧化锆的氧化温度在2500ºC。
因此氧化锆感应炉一般不需要气氛保护，但在制造光纤时，为隔离空气降低制造过程中产生的衰减，必须充Ar气进行气氛保护。
④高功率激光器：用激光拉制光纤的清净度是各种方法无法比拟的，因为在拉丝过程中，激光器自身不会带来任何污染；而在光纤直径的控制上，在不需控制环的帮助下，大长度光纤直径的偏差小于标准值的1%，且加热温度稳定不变。
常用的激光器为CO2激光器。
二、涂覆
通过测径仪后光纤要经过足够的冷却时间才可进行涂覆。
光纤一次涂覆工艺之所以称为“一次涂覆”是相对二次涂覆而言。
一次涂覆是对光纤最直接的保护，所以显得尤为重要。
SiO2玻璃是一种脆性易断裂材料，在不加涂覆材料时，由于光纤在空气中裸露，致使表面缺陷扩大，局部应力集中，易造成光纤强度极低，为保护光纤表面，提高抗拉强度和抗弯曲强度，实现实用化，需要给裸光纤涂覆一层或多层高分子材料，。
