骨架油封正确安装图与组合密封垫圈
骨架油封,密封圈垫片的安装要求
骨架油封，密封圈垫片的安装要求
骨架油封，密封圈垫片的安装要求
1、当法兰工作温度高于200℃，在法兰密封面和密封垫片间应涂上密封胶，以防止高温下密封垫片与法兰密封面烧结，给检修和更换密封垫片增加麻烦。
2、密封面不平时，可在密封面上涂上密封胶后再安装密封垫片。
密封胶一般由二氧化锰、铅丹、石墨粉和熬过后亚麻子油(干性油)组成。
可根据密封介质、工作温度和介质压力等条件选用相应类型和牌号的液态密封胶。
3、对于安装八角型金属环垫片，当金属环垫和法兰密封槽加工不太理想时，可通过配研来达到紧密贴合。
对于大直径的金属环垫片，配研较为困难，为了填补金属表面微小的凹凸不平，可使用密封胶。
4、安装与突平面法兰相配的密封缠绕垫片时，应注意保证密封件与管道同心，一般采用外加强环与螺栓内侧圆周面相接触来定位，不允许偏心安装。
安装榫槽面密封面法兰中的基本型缠绕式垫片时，应注意与槽壁面保持间隙一致。
5、安装宽度较窄的金属包覆垫片时，应将一定厚度的钢板置于垫片外侧，再压紧法兰，以免金属垫片内的包覆填料受压后，把金属外壳的接口(或搭口)胀开，损坏金属包覆垫片。
2fn0f0c3d nak油封公司。
骨架油封密封件的正确安装方法
骨架油封密封件的正确安装方法1、骨架油封密封件在壳体孔的安装方法骨架油封密封件装配时应检查其内壁有无碎屑、划痕、灰尘和铸造砂粒等，应使用专用工装将骨架油封密封件平稳地推入壳体坐孔内。
如图1所示。
图1骨架油封在座孔内的安装方式2、骨架油封密封件在轴上的安装骨架油封密封件的内径通常小于轴径，形成一定的过盈量，在装配骨架油封密封件时易造成唇部损坏。
为防止损坏，一般要使用圆锥形轴肩或圆锥工装对骨架油封密封件进行装配。
轴上带有螺纹、沟槽、花键时，使用圆锥形轴肩装配骨架油封密封件无效，而需要用专用的装配工具来保护骨架油封密封件唇部，即在螺纹、沟槽、花键处套一保护套，避免骨架油封密封件唇部被轴上的尖角、螺纹、沟槽、花键等损伤(如图2)。
图2骨架油封在轴上的安装3、骨架油封密封件的安装程序及装配时的注意事项a.从骨架油封密封件领取到装配，必须保持干净，骨架油封密封件安装前不要过早将包装纸撕开，防止杂物附着在骨架油封密封件表面而带入工作中。
b. 骨架油封密封件装配前做好机加工检查程序，骨架油封密封件各部位尺寸是否与轴及腔体尺寸相符。
轴与腔体的端面加工要光洁，倒角没有损伤和毛刺，须清洁装配部位。
轴和座孔应加工有15°-30°的装配倒角，尤其内倒角，不能有坡度，建议骨架油封密封件装配部位采用圆角型倒角。
在轴的装入处(倒角)部份不能有毛刺、沙子、铁屑等杂物，防止骨架油封密封件唇口的意外损伤。
腔体内尺寸要与骨架油封密封件的外径及宽度相适合。
c，检查骨架油封密封件的唇口是否完整，检查骨架油封密封件的唇口有没有损伤、变形，骨架油封密封件弹簧有没有脱落、生锈，防止骨架油封密封件在运输过程中受外力挤压和撞击等影响而破坏其真圆度。
d. 骨架油封密封件有回油线的，要先确定骨架油封密封件的安装方向与旋向的关系。
e. 骨架油封密封件装配时，应在骨架油封密封件唇口之间适量涂抹添加有二硫化钼的锂基酯等清洁油膏，防止轴在瞬间启动时，对骨架油封密封件唇口造成干磨现象，影响骨架油封密封件唇口的过盈量。
骨架油封安装要求
一、骨架油封的结构：骨架油封的结构比较简单，一般有三部分组成：油封体、加强骨架和自紧螺旋弹簧。
密封体按照不同部位又分为底部、腰部、刃口和密封唇等。
通常，在自由状态下的骨架油封，其内径比轴径小，即具有一定的“过盈量”。
因此，当油封装入油封座和轴上之后，油封刃口的压力和自紧螺旋弹簧的收缩力对轴产生一定的径向紧力，经过一段时间运行后，该压力会迅速减小乃至消失，因而，加上弹簧可以随时补偿油封自紧力。
二、密封原理：1．自由状态下，油封唇口内径比轴径小，具有一定的过盈量。
2．安装后，油封刃口的过盈压力和自紧弹簧的收缩力对旋转轴产生一定的径向压力。
3．工作时，油封唇口在径向压力的作用下，形成0．25～0．5mm宽的密封接触环带。
在润滑油压力的作用下，油液渗人油封刃口与转轴之间形成极薄的一层油膜。
油膜受油液表面张力的作用，在转轴和油封刃口外沿形成一个“新月面”防止油液外溢，起到密封作用。
由于在油封与轴之间存在着油封刃口控制的油膜，此油膜具有流体润滑特性。
在液体表面张力的作用下，油膜的刚度恰好使油膜与空气接触端形成一个新月面，防止了工作介质的泄漏，从而实现旋转轴的密封。
油封的密封能力，取决于密封面油膜的厚度，厚度过大，油封泄漏；厚度过小，可能发生干摩擦，引起油封和轴磨损；密封唇与轴之间没有油膜，则易引起发热、磨损。
因此，在安装时，必须在密封圈上涂些油，同时保证骨架油封与轴心线垂直，若不垂直，油封的密封唇会把润滑油从轴上排干，也会导致密封唇的过度磨损。
在运转中，壳体内的润滑剂微微渗出一点，以达到在密封面处形成油膜的状态最为理想。
三、造成油封漏油的主要因素油封密封不严是造成漏油的主要因素，当轴出现磨损形成沟槽，即使更换新油封仍不能密封时，是由于油封唇口与轴的接触压力下降，造成安装后油封唇直径与轴径的过盈量太小。
装配方法不当也是造成漏油的重要因素，如密封唇口撕裂、翻卷、自紧弹簧脱落等。
四、油封密封不严而漏油的对策1、掌握和识别伪劣产品的基本知识，选购优质、标准的油封。
【精品】油封安装工艺手册
安全质量标准化——油封安装关键工艺骨架油封结构示意图名称各部位的作用①唇部唇端面(滑动面）唇端部是斜楔形状,在端部处按压轴表面，起到密封流体的作用。
②密封唇部密封唇是柔性弹性体，是对机械的振动及密封流体的压力变动的影响下仍可保持稳定的密封作用的设计,并起到保持唇部与轴表面接触状态，为稳定状态的作用。
另外弹簧可提高密封唇向轴的迫紧力，起维持此迫紧力的作用。
③防尘唇是没有与弹簧连接的副唇,起防止尘埃侵入的作用.防尘唇部④配合部配合部是油封在腔体孔内固定的同时，起防止流体从油封外周面与腔体内面的接触面间泄漏及侵入的作用。
另外金属骨架是当油封固定在腔体内时，起保持配合力的作用。
1、油封使用前保管要求1 不要打开原包装，注意包装是否损坏，装配前尽量把油封留在原包装里；2 避免日光直晒，也不要放置在高温热源附近，因为这会促使橡胶老化；3 油封不得随意散放，要注意防尘和防土，不要与化学品混放，确保使油封处在封闭或有盖状态；4 在运输和使用油封时，为防止油封变形和弹簧脱落，请不要给与过分冲击;5 油封不能用细绳捆扎，也不要挂在钉子或金属线上,这样会损伤密封唇；6 不得把油封放到潮湿的地方，这样会使金属部件生锈;7 不要将油封放在靠近电视和产生臭氧的地方；8 请不要用指甲或硬物摩擦唇口端部，以防损坏密封唇；2、轴、腔体的保护在装配前请不要使轴及腔体受到损伤,而引起泄漏，最好不要使精加工的轴与腔体碰撞到其他零件,请使用搬运夹具，如下例所示。
下图是搬运腔体用夹具，每一个腔体放入一个间隔中靠在壁上，不会损伤腔体孔，这种夹具的材质采用不会损伤金属的塑料（树脂）.腔体的搬运夹具下图是轴用搬运夹具，使用塑料(树脂）罩防止轴损伤.轴的搬运夹具3、装配轴表面检查及主要参数确认表1：轴导入导角轴直径d1d1-d2轴直径d1d1—d2d 1≤10 1.5 50＜d1≤70 4。
010＜d1≤20 2。
0 70＜d1≤95 4.520＜d1≤30 2。
骨架油封知识daquan

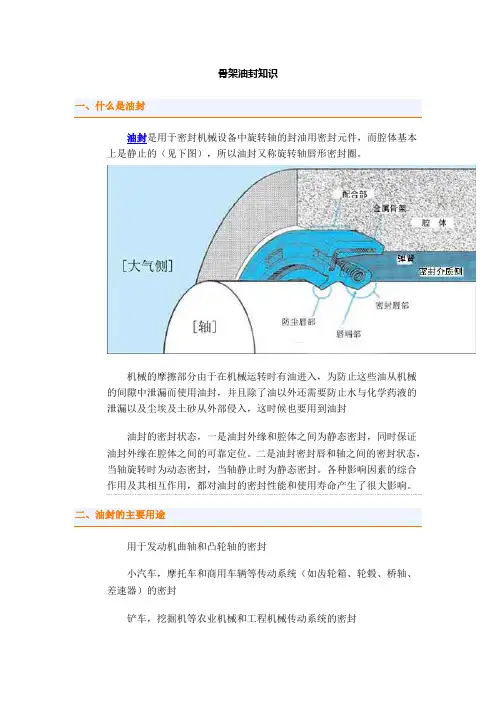

骨架油封知识一、什么是油封油封是用于密封机械设备中旋转轴的封油用密封元件，而腔体基本上是静止的（见下图），所以油封又称旋转轴唇形密封圈。
机械的摩擦部分由于在机械运转时有油进入，为防止这些油从机械的间隙中泄漏而使用油封，并且除了油以外还需要防止水与化学药液的泄漏以及尘埃及土砂从外部侵入，这时候也要用到油封油封的密封状态，一是油封外缘和腔体之间为静态密封，同时保证油封外缘在腔体之间的可靠定位。
二是油封密封唇和轴之间的密封状态，当轴旋转时为动态密封，当轴静止时为静态密封。
各种影响因素的综合作用及其相互作用，都对油封的密封性能和使用寿命产生了很大影响。
二、油封的主要用途用于发动机曲轴和凸轮轴的密封小汽车，摩托车和商用车辆等传动系统（如齿轮箱、轮毂、桥轴、差速器）的密封铲车，挖掘机等农业机械和工程机械传动系统的密封工业用齿轮箱的密封液压元件（泵，马达）的密封日用机械洗衣机的密封广泛用于机械工程和设备加工工业三、油封的主要特点油封外部为圆筒形用来保证对腔体的静态密封-采用内包金属骨架的橡胶外缘；采用外露金属骨架的外缘，大多需要抛光和镀敷防腐涂层。
装有弹簧的密封唇保证轴的动态和静态密封的密封可靠性。
经过长期开发研究的结果，油封的密封唇结构提高到极佳的性能，进而提高在更宽的负荷范围内的密封可靠性添加防尘唇，或者在特殊情况下采用的多个防尘唇，可防止外界污染物和灰尘侵入。
四、油封各部位的作用油封主要由密封体、加强骨架和自紧螺旋弹簧等几部分组成。
密封体按照不同部位又分为底部、腰部、刃口和密封唇等。
下图是：带弹簧并附有防尘唇的内包骨架油封各部位主要名称和术语。
金属骨架就如同混凝土构件里面的钢筋，起到加强的作用，并使油封能保持形状及张力。
通常，在自由状态下的骨架油封，其内径比轴径小，即具有一定的“过盈量”。
因此，当油封装入油封座和轴上之后，油封刃口的压力和自紧螺旋弹簧的收缩力对轴产生一定的径向紧力，经过一段时间运行后，该压力会迅速减小乃至消失，因而，加上弹簧可以随时补偿油封自紧力，油封外缘使油封在腔体孔内固定的同时，起防止流体从油封外周面与腔体内表面的接触面之间泄漏及侵入的作用。

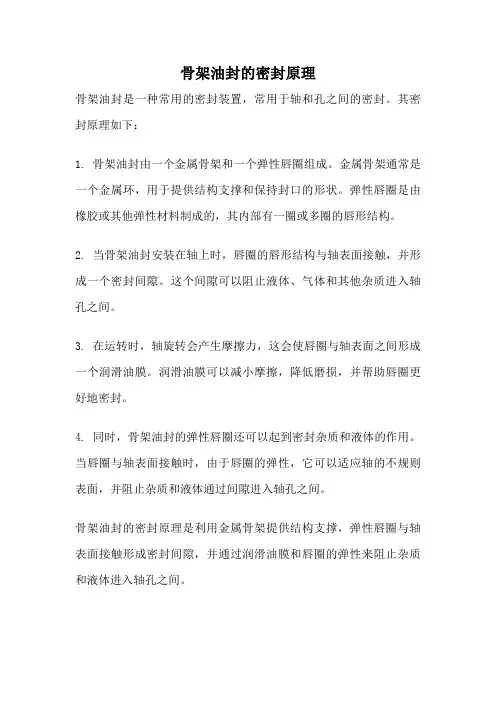

骨架油封的密封原理
骨架油封的密封原理
骨架油封是一种常用的密封装置，常用于轴和孔之间的密封。
其密封原理如下：
1. 骨架油封由一个金属骨架和一个弹性唇圈组成。
金属骨架通常是一个金属环，用于提供结构支撑和保持封口的形状。
弹性唇圈是由橡胶或其他弹性材料制成的，其内部有一圈或多圈的唇形结构。
2. 当骨架油封安装在轴上时，唇圈的唇形结构与轴表面接触，并形成一个密封间隙。
这个间隙可以阻止液体、气体和其他杂质进入轴孔之间。
3. 在运转时，轴旋转会产生摩擦力，这会使唇圈与轴表面之间形成一个润滑油膜。
润滑油膜可以减小摩擦，降低磨损，并帮助唇圈更好地密封。
4. 同时，骨架油封的弹性唇圈还可以起到密封杂质和液体的作用。
当唇圈与轴表面接触时，由于唇圈的弹性，它可以适应轴的不规则表面，并阻止杂质和液体通过间隙进入轴孔之间。
骨架油封的密封原理是利用金属骨架提供结构支撑，弹性唇圈与轴表面接触形成密封间隙，并通过润滑油膜和唇圈的弹性来阻止杂质和液体进入轴孔之间。
骨架油封密封圈安全操作及保养规程
骨架油封密封圈安全操作及保养规程骨架油封密封圈是一种常用于机械设备中的密封材料。
其作用是防止油液泄漏，同时防止灰尘和杂质进入设备内部。
因此，正确的操作和保养骨架油封密封圈对于机械设备的长期稳定运行至关重要。
本文将介绍骨架油封密封圈的操作和保养规程。
操作规程1. 操作前准备在进行骨架油封密封圈的操作前，请务必熟悉设备的使用说明书和相关操作规程。
确认设备是否停止运转，并确保安全措施已经实施。
在拆卸或更换骨架油封密封圈时，请确保使用正确的工具和配件，并遵循以下步骤：2. 拆卸骨架油封密封圈1.使用适当的工具（如扳手或扭力扳手）轻轻旋转松开骨架油封密封圈上的紧固螺母或固定夹。
2.使用扁头工具（如刮刀）沿着骨架油封密封圈的外表面轻轻清除其周围的污垢和杂质。
3.使用专用的拆卸工具插入骨架油封密封圈的内部，用力向外拉伸骨架油封密封圈，直到将其拆卸下来。
3. 更换骨架油封密封圈1.在拆卸骨架油封密封圈时，注意观察密封圈周围的密封迹象。
如果发现漏油或其他异常情况，请及时排除后再更换骨架油封密封圈。
2.选择合适的骨架油封密封圈进行更换。
确保选用的密封圈与设备的规格和参数匹配，并使用原装件或同等品质的密封圈。
3.将新的骨架油封密封圈沿装配方向缓慢地推入密封槽内。
在插入过程中，须仔细检查并确认密封圈顶部与设备支承面相平。
保证圈口张力适当，不得太紧或太松。
4.轻轻旋转骨架油封密封圈，确保其能够顺畅地旋转。
5.使用正确的工具和配件，紧固螺母或固定夹。
须根据要求逐步交替拧紧，直到均匀力矩到达规程要求。
6.进行压缩试验或其他必要的试验确保骨架油封密封圈安装后的密封性能。
保养规程1. 定期检查定期检查骨架油封密封圈的工作状态，检查密封圈周围是否有漏油或其他异常现象。
如果发现问题，应立即处理。
定期清洁密封圈的周围环境，清除密封圈上的灰尘和杂质。
确保密封圈的工作环境清洁。
2. 保持润滑定期注入润滑油或润滑脂，为骨架油封密封圈提供足够的润滑，以保证其工作正常。
油封安装及漏油处理
油封的安装及漏油处理
一，骨架油封结构和组成部分名称，如图1所示：
图1 骨架油封结构和组成部分名称
1，唇端面，也即滑动面，在端部处按压轴表面，起密封作用；
2，密封唇部，是柔软弹性体，使油封在机械振动及润滑油流体压力变动影响下仍可保持稳定的密封作用。
另外，弹簧可提高密封唇对轴的压紧力。
3，防尘唇部，是不受弹簧力作用的副唇，起防止尘埃从外部入侵作用；4，配合部，使油封外圈保持与腔体孔紧密配合，其金属骨架起保持配合力作用，以有效防止润滑油从油封外圈泄漏。
二，油封在壳体孔的安装，如以下图1、图2所示：
1，注意唇口正确方向，即装有自紧弹簧的一侧朝箱体内部，而防尘唇朝外。
2，正确使用安装工具，保证油封被均匀压入孔内，不致倾斜而使骨架变形。
3，在油封外圈与端盖配合部涂适量密封胶
三，油封在轴上安装
1，油封内圈与轴之间都是过盈配合，安装稍有不慎，唇端面极易被轴的键槽和轴肩刮伤，应当采用锥形导套对油封进行保护。
导套小端直径略小于油封内径，大端直径略大于轴径；导套锥形表面光洁度达规定要求。
具体如图4所示：
图 4 油封在轴上安装
2，导套表面可涂抹少量润滑脂以减小油封安装阻力。
油封沿轴向推进中，出现阻力变大时不得硬推，应中断安装，检查确认油封无异常后采用边旋转边推进方法继续安装，可减小推进阻力，防止唇口意外翻边。
3，若无专用导套，现场又无法加工制作，可用硬质塑料薄膜包裹轴表面，并在塑料薄膜上涂少量机油，对油封起一定保护作用。
但安装中仍需小心油封过键槽和轴肩时不能发生任何异常现象。
四，确认油封润滑脂能从油嘴经油道到达内外油封之间的空腔内
五，油封漏油原因及处理。
真空泵骨架油封安装方法
真空泵骨架油封安装方法真空泵骨架油封安装方法一、油封在壳体孔的安装方法油封装配对于壳体孔表面粗糙度、表面质量尤为重要。
在装配时应检查其内壁有无碎屑、划痕、灰尘和铸造砂粒等，应使用专用工装将骨架油封平稳地推入壳体坐座孔内。
二、油封在轴上的安装油封的内径通常小于轴径，形成一定的过盈量，在装配油封时易造成唇部损坏。
为防止油封唇部损坏，一般要使用圆锥形轴肩或圆锥工装进行装配。
轴上带有螺纹、沟槽、花键时，使用圆锥形轴肩装配无效，而需要用专用的装配工具来保护油封唇部，即在螺纹、沟槽、花键处套一保护套，避免油封唇部被轴上的尖角、螺纹、沟槽和花键等损伤。
三、骨架油封的安装程序及装配时的注意事项：1、从油封领取到装配，必须保持干净。
油封在安装前不要太早将包装纸撕开，防止杂物附着在油封表面而带入工作中。
2、装配前做好机加工检查程序，油封各部位尺寸是否与轴及腔体尺寸相符。
轴与腔体的端面加工要光洁，倒角没有损伤和毛刺，须清洁装配部位。
轴和座孔应加工有15度～30度的装配倒角，尤其内到角，不能有坡度，建议装配部位采用圆角型倒角。
在轴的装入处部分不能有毛刺、沙子、铁屑等杂物，防止油封唇口的意外损伤，腔体内尺寸要与油封的外径及宽度相适合。
3、检查油封的唇口有没有损伤，变形，弹簧有没有脱落，生锈，防止油封在运输过程中受外力挤压和撞击等影响而破坏其圆度。
4、油封有回油线的，要先确定油封的安装方向与旋转的关系。
5、装配时，应在油封唇口之间适量涂抹添加有二硫化钼的锂基润滑脂等清洁油膏，防止轴在瞬间启动时，对唇口造成干摩擦现象，影响唇口的过盈量。
油封唇部接触部分表面不应有机加工螺纹痕迹。
装配时在油封外圈涂上密封胶，用硬纸等把轴上的键槽或台阶部位包裹起来，避免划伤或翻卷油封唇口，或用导向过度套等专用工具将油封向里旋转压进。
千万不能硬砸硬冲，以防止油封骨架变形后挤断弹簧而失效。
如出现唇口翻边，弹簧脱落和油封歪斜时，必须拆下重新装入。
6、正确使用专用安装工具，保护唇口不受损坏。
骨架油封如何安装？如何更换？如何存储？油封实用干货给您答案
⾻架油封如何安装？如何更换？如何存储？油封实⽤⼲货给您答案⽆论油封安装部分设计与选择多适宜，在正式组装过程中，如果步骤粗糙，也不能发挥预定的效果。
本章将介绍油封在组装时的⼀些⼩细节，⼩窍门。
也把⾻架油封⼀线安装、更换、存贮知识讲个够，⼀站式知识路线，相信看了就会认为绝对的⼲货。
⼀、油封安装前准备⼯作1.使⽤正在保管的油封时，请不要使⽤扶着有沙粒、尘等异物的油封，这会导致泄露。
2.请不要⽤指甲及硬物摩擦油封唇⼝端部。
油封唇缘通过的螺纹,键槽,花键等处应采取各种措施来防⽌唇缘损伤。
螺纹,键槽,花键等处保护⽤材料的粗糙度Ramax不超过3.2um，不允许有碰划痕⽑刺等。
油封唇⼝端部是承担油封功能最重要的部分。
3.T型、K型油封等是带有2个以上唇⼝的油封，对唇⼝部之间需填充润滑脂起润滑作⽤。
4.S型、V型、TCK型等油封只有⼀个唇⼝，也需要在唇⼝端部凃润滑脂对唇⼝部进⾏润滑。
5.安装前请不要使轴及腔体收到损伤，⽽因其泄露，最好不要使精加⼯的轴和腔体碰撞到其他零件，⼀般使⽤塑料夹具进⾏搬运。
6.把油封的密封唇⼝端朝向密封介质⼀侧,切忌反向装配。
单向回流线的油封安装时⼀定要让油封上标识的箭头⽅向与轴的旋转⽅向⼀致，切勿装反。
⼆、轴、腔体1.轴表⾯与腔体孔内⾯确认不得附有防锈油或沙尘等异物，如⼀附有时，请予以洗净。
⽤洗油和汽油清洗时，请擦拭⼲净。
此时⽤压缩空⽓喷射，可起达到看不见的部位的效果。
洗净油与汽油在轴与腔体孔中残留，使油封膨胀，⽽发⽣故障。
2.腔体孔内⾯及倒⾓部分与油封在通过轴端与轴时，不应有⽑刺及缺陷。
因为⽑刺及缺陷会在安装时成为唇⼝端部与外周⾯损伤的原因，请⽤⾦刚砂纸予以除去。
3.请确认在唇⼝部接触表⾯是⽆缺陷及锈，轴表⾯的缺陷与锈是泄露的直接原因三、安装1.在安装油封时，使⽤的夹具⼀定要保持平衡，不要倾斜；2.油封的⽅向是将密封唇⼝朝向密封介质⼀侧。
3.组装时请将油封⽔平放置在腔体内均匀加压，如果将油封倾斜强制挤进去，那样油封配合部分被挤坏、卡住，会造成泄露起因。
《密封之骨架油封》演示PPT
2020/9/29
5
3.分类
1.按结构形式：可分为单唇骨架油封和双唇骨架油封。双唇 骨架油封的副唇起防尘作用，防止外界的灰尘，杂质等进入 机器内部。 2.按骨架型式：可分为内包骨架油封，外露骨架油封和装配 式油封。 3.按工作条件：可分为旋转骨架油封和往油封的作用
5.轴的表面光洁度，直接影响油封的使用寿命，即轴的光洁 度高，油封使用寿命就会长。
6.注意在油封的唇口应有一定量的润滑油。 7.要特别注意防止尘土浸入油封。
2020/9/29
9
二：泄露及排除方法
骨架油封属于动密封元件，“临界油膜”的 存在，是油封密封的充分必要条件，无泄漏的密封 是不允许的，也是不可能的。因为润滑油膜的存在 是保证油封刃口实现润滑摩擦锁必不可缺的，而润 滑油膜的存在，使得一定量的泄漏不可避免。对旋 转用油封，在使用过程中，如果在运行初期的 50~100小时之内发生微量的泄漏是允许的。随着运 转时间的加长，泄漏会逐渐停止，往往这样的油封 寿命比较长。在有效使用期限内，微量的泄漏是允 许的，否则，必须按照下述油封的常见故障原因及 排除方法进行处理。
序号 1
故障
油封与工作介质相 容性不良，唇口软 后、溶胀或硬化、 龟裂
原因分析 工作介质不适当
2020/9/29
排除文法
根据油封材料选择 适宜的工作介质或 根据工作介质选用 适宜的油封材料
11
3.装配不良，发生泄漏
序号 故障
1
唇口有明显伤痕
2
油封呈蝶状变形
3 有封唇口拟装配 方向翻转或弹簧 松脱
4 油封唇部与轴表 面涂敷油脂过多
原因分析
排除方法
装配时，油封通过键槽或螺 更换油封；重新安装时，
纹，划伤唇口
TC骨架油封的规格-尺寸-型号之欧阳科创编
TC骨架油封的规格尺寸
型号
时间：2021.02.05 创作：欧阳科骨架油封示意图：
骨架油封是机械用来封油(油是传动系统中最常见的液体物质，也泛指一般的液体物质之意)的密封件，骨架油封将传动部件中需要润滑的部件与出力部件隔离，不至于让润滑油渗漏。
从骨架油封的密封作用、特点、结构类型、工作状态和密封机理等可以分成多种形式和不同叫法。
骨架油封的代表形式是TC骨架油封，这是一种橡胶完全包覆的带自紧弹簧的双唇骨架油封，一般说的油封常指这种TC骨架油封，
OTHELLO(奥赛罗)密封材料有限公司作为生产高端骨架油封的密封件跨国公司，生产的骨架油封结构形式齐全，性能优越。
下面为OTHELLO(奥赛罗)密封件公司针对中国市场常用TC骨架油封的尺寸表，供广大用户参考。
密封之骨架油封PPT课件
2019/2/16
桑达太阳能工艺设备部
9
骨架油封属于动密封元件，“临界油膜”的存 在，是油封密封的充分必要条件，无泄漏的密封是 不允许的，也是不可能的。因为润滑油膜的存在是 保证油封刃口实现润滑摩擦锁必不可缺的，而润滑 油膜的存在，使得一定量的泄漏不可避免。对旋转 用油封，在使用过程中，如果在运行初期的50~100 小时之内发生微量的泄漏是允许的。随着运转时间 的加长，泄漏会逐渐停止，往往这样的油封寿命比 较长。在有效使用期限内，微量的泄漏是允许的， 否则，必须按照下述油封的常见故障原因及排除方 法进行处理。
2019/2/16
桑达太阳能工艺设备部
14
序号 故障 1 表面光洁度，低 于▽8或高于 ▽11
原因分析
排除方法
表面粗糙，磨损严重；表面 提高表面光洁度到▽8以 太光，润滑油膜难以形成和 上；降低表面光洁度到 保持，发生干磨 ▽11以下
2
表面硬度不当， 高于HRC40
试验表明，轴表面硬度高于 表面硬度保持在 HRC40时反而加速轴的磨 HRC30~40，表面镀铬最 损（表面渡铬除外） 好
7
轴表面的滑动部 分有方向性的加 工痕迹
2019/2/16
桑达太阳能工艺设备部
16
由于在油封与轴之间存在着油封刃口控制的油膜，此油膜具有流体 润滑特性。在液体表面张力的作用下，油膜的刚度恰好使油膜与空气接 触端形成一个新月面，防止了工作介质的泄漏，从而实现旋转轴的密封。 油封的密封能力，取决于密封面油膜的厚度，厚度过大，油封泄漏；厚 度过小，可能发生干摩擦，引起油封和轴磨损；密封唇与轴之间没有油 膜，则易引起发热、磨损。因此，在安装时，必须在密封圈上涂些油， 同时保证骨架油封与轴心线垂直，若不垂直，油封的密封唇会把润滑油 从轴上排干，也会导致密封唇的过度磨损。在运转中，壳体内的润滑剂 微微渗出一点，以达到在密封面处形成油膜的状态最为理想。 油封刃口处“临界油膜”的存在，对减少油封刃口磨损、增长油封 寿命是十分有益的，尤其是当几个油封并列使用时，更应特别注意润滑 油（脂）的供给，否则，将因缺油形成干摩擦，致使油封被烧坏，一般 选用锂基润滑脂最好。为保证润滑脂的清洁，及时排除油脂中积存的杂 质或其他有害杂质，定期更换润滑脂是重要的。因此，从结构设计上， 必须留有注油孔和排油孔，为防止油封密封腔的温度升高，有时开设通 气孔也是很重要的。
了解骨架密封圈的安装方法与注意事项
了解骨架密封圈的安装方法与注意事项了解骨架密封圈的安装方法与注意事项骨架密封圈是一种常见的密封元件，广泛应用于各种机械设备中，用于防止液体或气体泄漏。
正确安装骨架密封圈可以提高密封效果，延长密封件的使用寿命。
本文将介绍骨架密封圈的安装方法与注意事项，以帮助读者更好地了解和应用这一技术。
一、骨架密封圈的安装方法1. 准备工作在安装骨架密封圈之前，首先要进行准备工作。
检查安装位置的尺寸和形状是否符合要求，清除可能存在的污垢和杂质，确保安装环境干净整洁。
还需要检查骨架密封圈是否完好无损，避免在安装过程中出现问题。
2. 确定合适的安装方法根据实际情况和需求，选择合适的安装方法。
一般常用的安装方法有内装法、外装法和组装法。
内装法适用于孔口较大的密封位置，外装法适用于孔口较小的密封位置，组装法适用于安装位置不便的情况。
3. 安装骨架密封圈根据选择的安装方法，进行相应的安装步骤。
以内装法为例，具体步骤如下：1）将骨架密封圈放置在安装位置，并用手轻轻将其推入孔口。
2）注意不要过度伸展或扭曲骨架密封圈，以免损坏密封效果。
3）确保骨架密封圈完全安装在孔口内，没有松动或外露的部分。
4）根据具体要求，可以适当使用安装工具进行压紧或固定。
4. 安装环境的验证在安装完成后，需要对密封效果进行验证。
可以使用一些合适的方法，如气泡检漏法、压力测试等进行验证，确保骨架密封圈的安装是否正确并能达到预期的效果。
二、注意事项1. 尺寸匹配安装骨架密封圈时，要确保其尺寸与安装位置的孔口尺寸匹配。
太小或太大的骨架密封圈都会影响密封效果，甚至造成损坏或泄漏。
2. 不要过度伸展或扭曲骨架密封圈在安装过程中，要注意不要过度伸展或扭曲骨架密封圈。
这样可能会导致骨架密封圈的变形或损坏，从而影响密封效果。
3. 及时更换老化或损坏的密封圈骨架密封圈在使用一段时间后可能会出现老化或损坏，这时应及时更换。
老化或损坏的密封圈无法有效密封，会导致泄漏和其他问题。
骨架油封安装的几点小技巧
骨架油封安装的几点小技巧
骨架油封的安装有以下几点小技巧：
1、安装前检查：安装前，应检查轴颈表面是否过于粗糙或有伤痕，尤其是有无沿轴向的较长伤痕。
这些伤痕可能会损坏油封或加速唇口的磨损，破坏其密封性能。
如果轴颈表面因拆装不当造成较为严重的伤痕，会使油封唇口与轴颈表面贴合不严，导致油液渗漏。
2、清洁和润滑：确保装配部位清洁，没有毛刺、沙子、铁屑等杂物。
在油封唇口之间适量涂抹添加有二硫化钼的锂基润滑脂等清洁油膏，以防止轴在瞬间启动时对唇口造成干摩擦现象，影响唇口的过盈量。
3、确定安装方向：如果油封有回油线，应先确定油封的安装方向与旋转的关系。
4、使用专用工具：安装骨架油封时，应采用专用安装工具。
若无工具，可以先在轴颈乃至轴头部位卷上一层透明的硬塑料膜（俗称“玻璃纸”），在其表面抹上少许润滑油，将油封套进裹着塑膜的轴头，均匀用力将油封慢慢推压至轴颈，然后将塑料膜抽出。
5、避免唇口损伤：在安装过程中，要避免将唇口的方向装错，应使其朝向贮有油液的内侧。
若油封装反，势必会造成油液渗漏，密封作用减弱或失效。
同时要避免将油封装歪或用锤棒等工具在油封表面乱敲猛打，否则容易使油封伤损。
遵循以上小技巧，可以更顺利地完成骨架油封的安装。
