血液透析膜的制备
血液透析器膜的材料研究
血液透析器膜的材料研究血液透析是一种常见的治疗肾脏疾病的方法。
在透析过程中，血液在透析器中通过一种特殊的膜，将身体中的废物和过多水分过滤出来。
因此，透析器膜的材料研究是十分重要的。
透析器膜的材料可以分为两类：人造膜和天然膜。
人造膜包括聚合物膜和无机材料膜。
聚合物膜主要由聚乙烯、聚氨酯、聚氨酯醚、聚丙烯等材料组成。
这些材料的物理化学性质和结构特点不同，对透析器的透析性质产生了很大的影响。
例如，聚乙烯的透水性能比较好，但对蛋白质的透过性不够理想；聚氨酯醚材料适用于高分子质量较大的血液成分分离；聚丙烯则是一种透析器膜材料的基础材料，可拓展用于高透析速率和免疫学涂层等新功能领域。
无机材料膜主要是以纳米级尺寸的银、氧化锗、氧化铝等物质为基础，利用下场热处理、溶胶-凝胶、电化学-光化学等新技术制备而成。
这些材料的特殊结构体现了一定的生化活性，可以促进透析过程的特定分子选通，所以透析器膜的性能可以进一步拓展。
相较于人造膜，天然膜具有天然疏水性、良好生物相容性和生物相关性等优势。
天然膜的主要来源于动物的血管网络，如肠道粘膜、肝脏血管、角膜等。
天然膜还可以通过海藻、鱼皮等方式获得，如之前发表的一篇文章提到的十种透析器膜材料之一：聚糖膜, 阐述其其性质独特的特点，满足了膜材料生物相容性、生物医用性、稳定性等要求。
然而，天然膜适用性受到生物相互作用、制备工艺、成本等因素的限制。
总的来说，透析器膜材料的研究需要考虑到许多方面，如透析器的物理化学性质、耐久性和生物相容性等。
各种不同类型的透析器膜都有其特定的优势和局限性，因而不同的透析器膜材料可以在特定的透析条件下发挥不同的作用，从而满足人们对透析器要求的不同应用需求。
血液透析器生产工艺

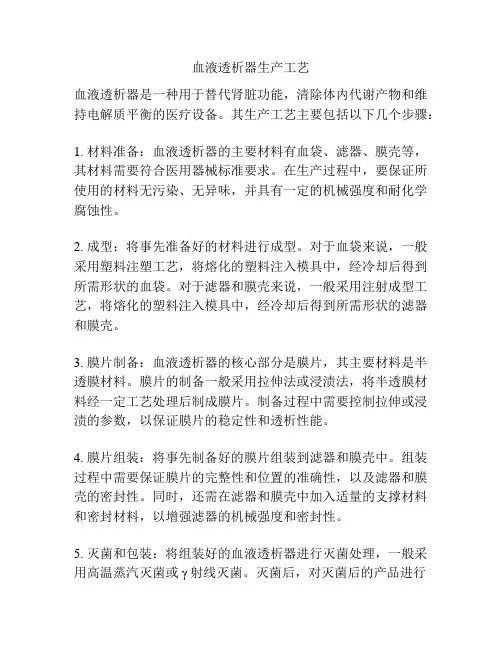

血液透析器生产工艺
血液透析器是一种用于替代肾脏功能，清除体内代谢产物和维持电解质平衡的医疗设备。
其生产工艺主要包括以下几个步骤：
1. 材料准备：血液透析器的主要材料有血袋、滤器、膜壳等，其材料需要符合医用器械标准要求。
在生产过程中，要保证所使用的材料无污染、无异味，并具有一定的机械强度和耐化学腐蚀性。
2. 成型：将事先准备好的材料进行成型。
对于血袋来说，一般采用塑料注塑工艺，将熔化的塑料注入模具中，经冷却后得到所需形状的血袋。
对于滤器和膜壳来说，一般采用注射成型工艺，将熔化的塑料注入模具中，经冷却后得到所需形状的滤器和膜壳。
3. 膜片制备：血液透析器的核心部分是膜片，其主要材料是半透膜材料。
膜片的制备一般采用拉伸法或浸渍法，将半透膜材料经一定工艺处理后制成膜片。
制备过程中需要控制拉伸或浸渍的参数，以保证膜片的稳定性和透析性能。
4. 膜片组装：将事先制备好的膜片组装到滤器和膜壳中。
组装过程中需要保证膜片的完整性和位置的准确性，以及滤器和膜壳的密封性。
同时，还需在滤器和膜壳中加入适量的支撑材料和密封材料，以增强滤器的机械强度和密封性。
5. 灭菌和包装：将组装好的血液透析器进行灭菌处理，一般采用高温蒸汽灭菌或γ射线灭菌。
灭菌后，对灭菌后的产品进行
包装，包装材料需要符合医用器械标准要求，能够有效保护产品免受污染。
以上就是血液透析器的生产工艺的大致步骤。
在整个生产过程中，需要注意材料的选择和质量控制，严格执行相关的质量管理体系和生产标准，以确保生产出符合医疗要求的优质血液透析器。
血液透析膜的设备制作方法与相关技术
本技术公开了一种血液透析膜的制备方法，属于分离膜技术领域。
本技术以β环糊精、醋酸纤维素、二甲基乙酰胺、聚乙烯吡咯烷酮、丝素蛋白溶液为原料，密封发酵得到铸膜液，将明胶溶液、羟甲基纤维素、蜘蛛丝、混合搅拌得到胶液，将其倒入海藻酸钠溶液的搅拌釜中，加热升温搅拌乳化，得到天然吸附胶液，将竹纤维置于氢氧化钠溶液、亚硫酸钠、焦磷酸钠等组成的混合碱液中加热处理，再酸洗得到粘性纤维，最后将粘性纤维分散于天然吸附胶液中，得到复合膜液，将粘性纤维和硫酸酯化多糖分散于天然吸附胶液中，得到复合膜液，将纤维素基膜置于复合膜液中浸渍吸附，得抗凝血基膜，再对抗凝血基膜涂覆铸膜液，冷冻干燥后得到血液透析膜，抗凝血功能好。
技术要求1.一种血液透析膜的制备方法，其特征在于具体制备步骤为：将脱胶竹纤维用质量分数为90%的醋酸溶液洗涤至洗涤液呈中性，再用清水洗涤，得到粘性纤维，将粘性纤维和硫酸酯化多糖分散于天然吸附胶液中，得到复合膜液，将纤维素基膜置于复合膜液中浸渍吸附，得抗凝血基膜，再对抗凝血基膜涂覆铸膜液，以-20～-30冷冻干燥后得到血液透析膜；所述的硫酸酯化多糖具体制备步骤为：（1）将白树花菌丝体用4～5倍质量沸水煮提3～5次，过滤，将所得滤液与无水乙醇混合分散，静置10～12h，离心，所得沉淀用95%的乙醇水溶液、无水乙醇、无水乙醚依次脱水后，置于盛有五氧化二磷的真空干燥器内真空干燥，得到白树花粗多糖；（2）配制质量含量为0.02g/L的白树花粗多糖溶液，加入木瓜蛋白酶，水解30～50min，高温灭活，离心，取上清液加入3～4倍质量的无水乙醇，静置沉淀后，将沉淀取出风干后置于冷冻干燥机中以-30～-20℃，冷冻干燥2～4h，得到精制多糖；（3）按重量份数计，将附有冷凝管和滴液漏斗的三角瓶置于冰浴中，加入1～2份吡啶，磁力搅拌使之充分冷却，用滴液漏斗加入3～4份氯磺酸，滴加完毕后，再加入上述20～25份精制多糖，磁力搅拌加热至100～110℃，恒温反应1～2h，冷却至室温，向反应液中加入质量分数为10%的氨水中和后加入乙醇，离心后收集沉淀，将所得沉淀用4～5倍质量的蒸馏水溶解，蒸馏水透析2～3天，将所得透析液用无水乙醇沉淀，随后将所得沉淀冷冻干燥机中冷冻干燥，得硫酸酯化多糖；所述的铸膜液具体制备步骤为：将β-环糊精、醋酸纤维素、二甲基乙酰胺、聚乙烯吡咯烷酮、质量分数为10%的丝素蛋白溶液置于水浴锅中，启动搅拌器以400～500r/min的转速开始搅拌，搅拌混溶12～15h后，得到铸膜液；所述的天然吸附胶液具体制备步骤为：按重量份数计，将20～25份质量分数为25%的明胶溶液、6～8份羟甲基纤维素、10～12份蜘蛛丝，混合搅拌20～25min，得到胶液，将胶液与质量分数为5%的海藻酸钠溶液，加入搅拌反应釜中，加热升温至60～65℃，以400～500r/min的转速均质搅拌10～15min，得到天然吸附胶液；所述的脱胶竹纤维具体制备步骤为：按重量份数计，将40～50份竹纤维置于反应釜中，向反应釜中加入200～230份质量分数为20%的氢氧化钠溶液、6～10份亚硫酸钠、12～15份焦磷酸钠，随后水浴加热升温，保温处理1～2h，降温，继续保温30～35min，离心，收集沉淀后干燥得到脱胶竹纤维。
聚醚砜（PES）中空纤维血液透析膜的制备与表征
聚醚砜（PES）中空纤维血液透析膜的制备与表征摘要：本文介绍了聚醚砜（PES）中空纤维血液透析膜的制备与表征。
PES中空纤维透析膜具有优良的透析性能和生物相容性，是目前广泛应用于血液透析领域的材料之一。
文章首先介绍了PES中空纤维透析膜的制备过程，包括材料选择、纺丝工艺、交联处理等环节。
其中，纺丝工艺是关键的制备环节，涉及纺丝机的选择、电场强度、喷嘴孔径等参数的控制。
交联处理可以提高透析膜的稳定性和抗污染能力。
接着，文章介绍了PES中空纤维透析膜的表征方法，包括孔径和孔隙率测定、水通量和蛋白质清除率测定、透析膜结构表征、生物相容性测定等。
这些表征方法可以全面评估透析膜的性能和应用价值。
最后，文章总结了PES中空纤维透析膜的优点和不足，指出今后的研究需要进一步探究其制备工艺和性能优化，为其在临床应用中发挥更大的作用提供支持。
总体而言，本文系统地介绍了PES中空纤维透析膜的制备与表征，为读者深入了解该材料提供了参考。
该材料在血液透析领域的应用已经得到了广泛认可，未来还有更多的发展空间。
关键词：聚醚砜；PES；中空纤维；血液透析膜引言：血液透析是一种常见的治疗方法，它通过人工方式清除血液中毒素和废物[1]。
透析膜作为血液透析中最重要的组成部分之一，对透析治疗的效果具有至关重要的作用。
然而，传统的透析膜材料存在一些问题，例如选择性不够、生物相容性差等，这限制了透析膜在临床上的应用。
近年来，PES中空纤维透析膜因其优良的透析性能和良好的生物相容性而受到了广泛的关注。
相比于传统的透析膜材料，PES中空纤维透析膜具有许多优点[2]。
首先，它具有较高的选择性，可以有效地清除血液中的废物和毒素，同时保留体内所需的营养物质。
其次，PES材料的生物相容性好，不会引起免疫反应和炎症反应，不会对身体造成负担。
此外，PES中空纤维透析膜的制备过程较为简单，成本相对较低，适合规模化生产和应用。
本文将介绍PES中空纤维血液透析膜的制备与表征。
血液透析膜及其制备方法[发明专利]
![血液透析膜及其制备方法[发明专利]](https://img.taocdn.com/s3/m/8cb0cff2a8114431b80dd8a0.png)
专利名称：血液透析膜及其制备方法专利类型：发明专利
发明人：马醒宇,周云斌,曾能
申请号：CN202010591264.4
申请日：20200624
公开号：CN111773931A
公开日：
20201016
专利内容由知识产权出版社提供
摘要：本发明公开了血液透析膜，所述血液透析膜是以双酚S型聚硫酸酯作为成膜材料制备铸膜液，经相转换法制备得到的，所述双酚S型聚硫酸酯的结构式为：,且其分子量在50‑100kDa之间。
该血液透析膜具有较大的水通量和较高的蛋白质截留率，具有永久的亲水性且其制作方法简单，制作过程中无需额外添加改性添加剂。
申请人：中山图微新材料研究有限公司
地址：528400 广东省中山市翠亨新区翠城道34号创新中心厂房B栋5楼
国籍：CN
代理机构：广州嘉权专利商标事务所有限公司
代理人：张海文
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Hemodialysis Membrane Prepared from Cellulose/N Methylmorpholine-N-oxide Solution. I. Effect of MembranePreparation Conditions on Its Permeation Characteristics由纤维素或者N-甲基吗啉-N-氧化物溶液制备血液透析膜。
一、膜的渗透特性制备条件的影响YOSHIHIKO ABE,1AKIRA MOCHIZUKI21 Research & Development Center, Terumo Corporation, 1500 Inokuchi, Nakai-machi, Ashigarakami-gun, Kanagawa259-0151, Japan2 Kofu East Factory, Terumo Corporation, 1727-1 Tsuijiarai, Showa-cho, Nakakoma-gun, Yamanashi 409-3853, JapanReceived 21 May 2001; Accepted 15 August 2001Published online 20 March 2002 in Wiley InterScienceABSTRACT: Flat hemodialysis membranes were prepared from cellulose / N-methylmorpholine- N-oxide (NMMO) solutions (dope) with different cellulose concentrations (6–8wt %) by using a phase-inversion method. The coagulant used was NMMO aqueoussolution, of which the NMMO concentration and its temperature were varied in therange of 0 to 50 wt % and 5 to 60°C, respectively. The effects of these preparationconditions on the permeation characteristics, the ultrafiltration rate (UFR) of purewater, and sieving coefficient (SC) of dextran, were investigated. The decrease incellulose concentration of the dope and the increases in both temperature and NMMO concentration of the coagulant gave a membrane with high UFR. Concerning the SC,the increase of the cellulose concentration and the decreases in both temperature andNMMO concentration gave a good result. Consequently, the membrane having thepreferable UFR and SC as a hemodialysis membrane was obtained when the 8 wt %cellulose dope was coagulated in water at 5°C. © 2002 Wiley Periodicals, Inc. J Appl PolymSci 84: 2302–2307, 2002Key words: cellulose; hemodialysis membrane; N-methylmorpholine-N-oxide; ultrafiltration rate; sieving performance摘要：平整的血液透析膜由纤维素或者N-甲基吗啉-N-氧化物（NMMO法）溶液（涂料）与不同浓度的纤维素（6-8wt％）使用相转移法来制备。
用到的凝结剂是 NMMO的水溶液，其中的NMMO浓度和温度是各有不同，范围分别为0到50 wt％和5至60 ° C。
研究了渗透性能,纯水的超滤率（UFR）和葡聚糖的筛分系数（SC）这些准备工作条件的影响。
涂布的纤维素含量的下降和对N-甲基吗啉-N-氧化物浓度和温度都上升的凝固剂浓度的增加做成了高超滤率的膜。
关于筛分系数，纤维素浓度增加和对温度和N-甲基吗啉-N-氧化物浓度都下降的凝固剂浓度的降低做出了一个很好的结果。
因此，具有适合的筛分系数和超滤率参数该膜作为血液透析膜时可在5℃水中8％的纤维素涂料凝结而成。
©2002Wiley Periodicals, Inc. J Appl Polym Sci 84: 2302–2307, 2002关键词：纤维素; 血液透析膜; N -甲基- N -氧化吗啉; 超滤率; 筛分性能INTRODUCTIONToday, various polymeric materials are widely applied to the preparation of hemodialysis membranes, such as regenerated cellulose, cellulose acetate, polysulfone, polyacrylonitrile, nylon, polymethylmethacrylate, and ethylene–vinyl alcohol copolymer, among which the most popular material is regenerated cellulose. The regenerated cellulose membrane, made by the cuprammoniumrayon method, has found wide clinical use because of its excellent performance in the removal of the low molecular weight toxic substances such as urea and creatinine from patients’ blood.导论今天，各种高分子聚合物被广泛适用于血液透析膜的制备，如再生纤维素，纤维素醋酸乙烯，聚砜，聚丙烯腈，尼龙，聚甲基丙烯酸甲酯，乙烯，乙烯醇共聚物，其中最流行材料是再生纤维素。
发现由铜氨人造丝的方法制成的再生纤维素膜具有广泛的临床应用，因为它低分子量能有效地清除有毒物质如病人的血液中的尿素和肌氨酸酐。
However, the membrane has demonstrated weaknesses, such as in insufficiently removing the low molecular weight proteins and in blood compatibility. The molecular weights of the proteins, which are considered to cause various chronic side reactions, are in the range of 10,000 to 55,000 Da. In particular, it is well known that the accumulation of _ 2-microglobulin (_2-MG, 11,800 Da) in the body causes amyloidosis.然而这种膜也有其不足之处，例如不能充分有效的去除低分子量蛋白质和血液相容性问题。
被认为导致各种慢性病副反应的蛋白质分子量都在10,000到55,000Da范围内。
特别地，众所周知β2 -微球蛋白（2-MG，11800Da）的积累在体内会导致淀粉样变性。
To solve these problems in the regenerated cellulose membrane, a number of synthetic polymer membranes were investigated, some of which have been in practical use, such as polysulfoneand cellulose triacetate membranes. Of course, many attempts to improve the performance of the regenerated cellulose membrane have also been carried out by investigating thecoagulation/regeneration conditions.为解决再生纤维素膜的这些问题，对一系列聚合膜进行了研究，其中一些已经在实际应用中，如聚砜和三醋酸纤维素膜。
当然，许多为提高再生纤维素膜性能的尝试也已经通过研究其凝结物或者再生条件而进行。
Almost all of the studies were based on the cuprammonium rayon method, given that a sati sfactory solvent for cellulose was limited to cuprammonium hydroxide solution. In this method very complicated coagulation/regeneration processes such as aqueous alkaline-coagulation/acid-regeneration are adopted to make a hemodialysis membrane. Therefore, the controls of the morphology and performance of the membrane were restricted.几乎所有的研究都是基于铜氨人造丝的方法，考虑到一个满意的纤维素溶剂受限于铜铵碱溶液。
