HCT-BERT-C 2M误码测试仪
用HCT-BERT测V.35误码
用HCT-BERT测试V.35误码一、被测设备RC903V35FE1二、测试仪表HCT-BERT三、测试项目V.35接口误码测试四、物理连接待测设备的V.35口与误码仪的V.35口连接，用拨码开关设定环回或直接打环，图略。
五、BERT仪表设置1、仪表加电后经过初使化，进入默认界面。
2、F3键进入“数据误码测试”其他：F1系统配置设定，F2误码测试分析，F4低速数据误码测试，F5表示LCD显示屏背光灯的开启或关闭。
3、Data Port：DTE表示将误码仪设定为DTE/ DCE（数据终端设备/ 数据线路端接设备），此项的选择由待测设备决定。
待测设备为DTE装置，则此项设定为DCE，反之亦然。
所使用待测设备一般为DCE设备，故误码仪设定为DTE。
4、Interface：V.35RS449/530 /RS-232/V.35/X.21此项的选择由连接接口类型决定。
5、Pattern：2e15-1 std此选项设定误码仪内部二进制码的不同码型，除了All Zero、All One和三个User Prog不可选择为，其他选项均可选择，对测试没有影响。
（All One，All Zero是当测试设备的告警时使用，User Prog是用来设定用户自定义码型）6、Test Period：Continuous（误码测试设定为永久测试，不会停）其他选项为测试的设定时间，可设置1min，15min，30min，1hour，24hour。
7、Alarm：1bit8、Datacom Baud：64K/ …2048K/，56K…1792K，带宽设定，与设备保持一致。
9、Datacom Tx CLK：ExternalInternal/ External/ Ext.INV. 分别表示将传送时钟源设定为内部时钟/外部时钟/外部时钟且极性为反向。
由待测设备的时钟类型决定。
当待测设备可以提供时钟源时本误码仪设定为外部时钟External（一般不采用反向极性），否则设定为内部时钟Internal。
低速数据测试仪说明书
HCT-BERT/C（E1）操作手册CTC UNION目录第一章 HCT-BERT/C（E1）概述 (3)1.1 介绍 (3)1.2 功能 (3)1.3 总体功能规格 (4)1.4 LED状态显示 (7)1.5接口面板 (12)第二章 E1测试 (14)2.1 参数设定 (14)2.2参数说明 (16)2.3 时隙设置 (19)第三章结果分析 (23)3.1 介绍 (23)第四章数据测试及结果分析 (30)（仅HCT-BERT/C支持） (30)4.1 高速数据测试 (30)4.2 低速数据测试 (34)第五章文档管理 (39)5.1介绍 (39)5.2 配置文档 (39)5.3 结果文档 (40)第六章高级选项 (42)6.1 介绍 (42)6.2 E1频偏测试 (42)6.3 图案编辑 (43)6.4环路时延 (44)6.5 开销测试 (46)6.6 开销设置 (49)6.7 IP PING测试 (53)第七章仪表设置 (55)7.1 介绍 (55)7.2 版本信息 (55)7.3恢复出厂设置 (56)7.4 语言设定 (56)7.5 声音设定 (57)7.6 杂项设置 (58)第八章终端连接 (63)附录： (64)第一章 HCT-BERT/C（E1）概述1.1 介绍HCT-BERT/C（E1）是一款真彩屏、图形化、全中文操作界面的手持式E1数据误码测试仪表。
用于E1/G.703线路的现场维护和分析，以及数据线路（HCT-BERT/C 支持）(V.35，V.24/RS232,RS449,RS530,X.21)的误码测试。
HCT-BERT/C功能全面,操作方便,既可按照G.821,G.826,M.2100等国际标准进行测试结果的分析、显示,还可根据用户的要求对测试数据进行存储、统计、分析，是线路质量测量的理想工具。
1.2 功能●真彩屏、图形化、全中文操作界面。
●多种类型E1差错分析，包括E1帧、图案、CRC、和BPV分析。
HCT-7000协议误码测试仪

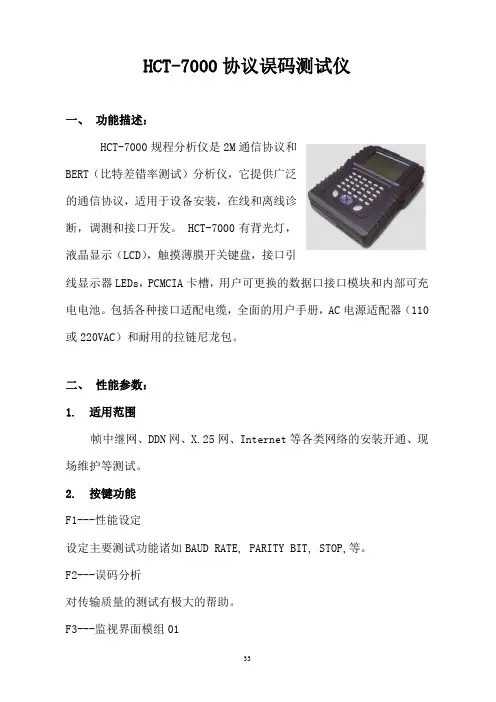

HCT-7000协议误码测试仪一、功能描述：HCT-7000规程分析仪是2M通信协议和BERT（比特差错率测试）分析仪，它提供广泛的通信协议，适用于设备安装，在线和离线诊断，调测和接口开发。
HCT-7000有背光灯，液晶显示（LCD），触摸薄膜开关键盘，接口引线显示器LEDs，PCMCIA卡槽，用户可更换的数据口接口模块和内部可充电电池。
包括各种接口适配电缆，全面的用户手册，AC电源适配器（110或220VAC）和耐用的拉链尼龙包。
二、性能参数：1. 适用范围帧中继网、DDN网、X.25网、Internet等各类网络的安装开通、现场维护等测试。
2. 按键功能F1---性能设定设定主要测试功能诸如BAUD RATE, PARITY BIT, STOP,等。
F2---误码分析对传输质量的测试有极大的帮助。
F3---监视界面模组01可程式化之监视模拟F4---模拟界面模组02可程式化之模拟界面模组之功能F5---测试数据对截取到的资料，档案，计时/计量器进行荧幕上之测试F6---系统重新设定MORE 下一页选择至目录之下一页。
F1---同步通信终端模拟同步通信终端设备之功能。
F2---档案总管对系统档案（最多可至五个档案）来进行读取、存取、删除等，容量依内部支援的RAM可进行扩充。
F3---综合性设定包括键盘声音、列表机、时钟设定、银幕显示功能设定以及版本和电池电量显示。
F4---系统测试包括LCD、键盘、列表机接口，也可进行界面状态分析及诊断。
F5---E1 Utility包括回路以及告警设定，信号设定和显示方式，时槽设定和配置资料以及SLIP测量。
ESC 回首页回到主选单之首页。
三、操作步骤A、数据测试1、信号接入2、选择主菜单的F1性能设定3、再选择F1：AUTO CONFIGURE(在这个界面中就可以初步的看到信号端口有无时钟)4、下一步进入端口参数配置，在测雷达数据信号时要将Protocol设为HDLC或SDLC， INTERFACE设为RS-232。
2M测试仪说明书
选择31路信号形式并且带有CRC-4校验功能。
PCM30：
选择30路信号形式，第16时隙用于传送信令。
PCM30CRC：功能。
选择30路信号形式，第16时隙用于传送信令并且带有CRC-4校验
3.2.3数据端口
把光标移到 数据端口 栏，有以下可选项目
(75Q):
选择75Q非平衡接口。
时钟输入：CLK/Rx2端口作为外时钟输入口使用，此时信号形式 、信号码型 栏
无效。
2M测试：CLK/RX2端口作为第二个2Mbit/s测试用，可对线路进行在线测试；
同时也可兼作外时钟输入口使用。
3.2.2信号形式 把光标移到 信号形式 栏，有以下可选项目。
非帧31路信号形式。
时间设置错误!未定义书签。
8.应用举例错误!未定义书签。
2Mbit/s通道停业务误码测试。错误!未定义书签。
2M/s通道开业务误码测试错误!未定义书签。
9.主要技术指标错误!未定义书签。
1.
2M数字传输性能分析仪，适用于数字传输系统的工程施工、工程验收及日常
维护测试。其性能可靠稳定、功能齐全、体积小巧，采用大屏幕中文显示，操作简 洁容易。
一次ERR INJ误码插入停止，皿图标消失。
告警插入
把光标移至告警插入栏，可选择以下选项：
无：没有任何告警插入。
AIS:选择告警信号指示插入。
FAS Loss选择帧失步告警插入。
RA:选择远端帧告警插入。
MRA：选择远端复帧告警插入。
频率拉偏
把光标移至频率拉偏栏，可选择以下选项：
标准频率：
恢复到标准频率。
在线测试：用于2Mbit/s的误码在线测试，此时Bit Error 'Pattern Slip、Pattern Loss
2M误码仪相关问题

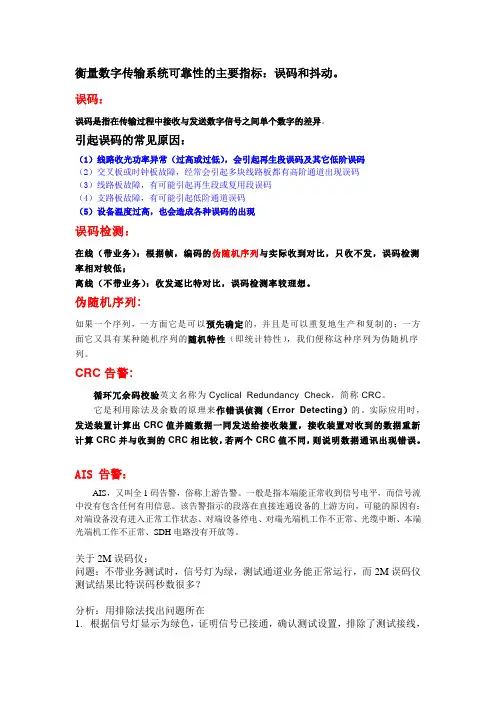

衡量数字传输系统可靠性的主要指标：误码和抖动。
误码：误码是指在传输过程中接收与发送数字信号之间单个数字的差异。
引起误码的常见原因：（1）线路收光功率异常（过高或过低），会引起再生段误码及其它低阶误码（2）交叉板或时钟板故障，经常会引起多块线路板都有高阶通道出现误码（3）线路板故障，有可能引起再生段或复用段误码（4）支路板故障，有可能引起低阶通道误码（5）设备温度过高，也会造成各种误码的出现误码检测：在线（带业务）：根据帧，编码的伪随机序列与实际收到对比，只收不发，误码检测率相对较低；离线（不带业务）：收发逐比特对比，误码检测率较理想。
伪随机序列:如果一个序列，一方面它是可以预先确定的，并且是可以重复地生产和复制的；一方面它又具有某种随机序列的随机特性（即统计特性），我们便称这种序列为伪随机序列。
CRC告警:循环冗余码校验英文名称为Cyclical Redundancy Check，简称CRC。
它是利用除法及余数的原理来作错误侦测（Error Detecting）的。
实际应用时，发送装置计算出CRC值并随数据一同发送给接收装置，接收装置对收到的数据重新计算CRC并与收到的CRC相比较，若两个CRC值不同，则说明数据通讯出现错误。
AIS 告警：AIS，又叫全1码告警，俗称上游告警。
一般是指本端能正常收到信号电平，而信号流中没有包含任何有用信息。
该告警指示的段落在直接连通设备的上游方向，可能的原因有：对端设备没有进入正常工作状态、对端设备停电、对端光端机工作不正常、光缆中断、本端光端机工作不正常、SDH电路没有开放等。
关于2M误码仪：问题：不带业务测试时，信号灯为绿，测试通道业务能正常运行，而2M误码仪测试结果比特误码秒数很多？分析：用排除法找出问题所在1.根据信号灯显示为绿色，证明信号已接通，确认测试设置，排除了测试接线，环回以及测试设置的问题；2.对仪表进行自环，排除仪表的问题。
在设置无误的情况下，若比特误码仍继续告警，则可确认为仪表问题，否则需进一步排除查看通道或设备问题。
2M误码分析仪2篇

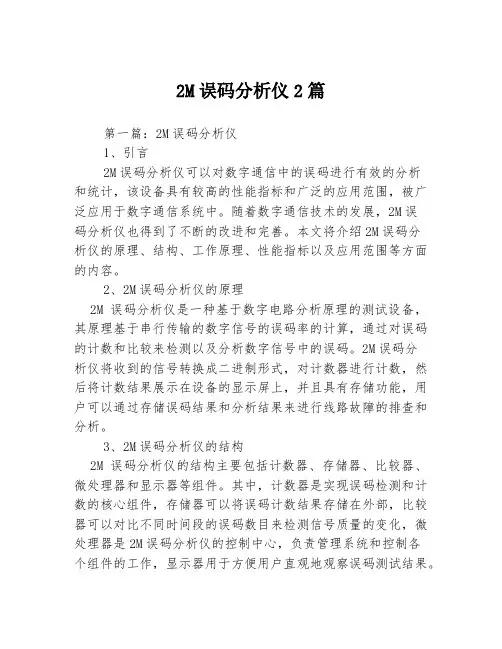

2M误码分析仪2篇第一篇：2M误码分析仪1、引言2M误码分析仪可以对数字通信中的误码进行有效的分析和统计，该设备具有较高的性能指标和广泛的应用范围，被广泛应用于数字通信系统中。
随着数字通信技术的发展，2M误码分析仪也得到了不断的改进和完善。
本文将介绍2M误码分析仪的原理、结构、工作原理、性能指标以及应用范围等方面的内容。
2、2M误码分析仪的原理2M误码分析仪是一种基于数字电路分析原理的测试设备，其原理基于串行传输的数字信号的误码率的计算，通过对误码的计数和比较来检测以及分析数字信号中的误码。
2M误码分析仪将收到的信号转换成二进制形式，对计数器进行计数，然后将计数结果展示在设备的显示屏上，并且具有存储功能，用户可以通过存储误码结果和分析结果来进行线路故障的排查和分析。
3、2M误码分析仪的结构2M误码分析仪的结构主要包括计数器、存储器、比较器、微处理器和显示器等组件。
其中，计数器是实现误码检测和计数的核心组件，存储器可以将误码计数结果存储在外部，比较器可以对比不同时间段的误码数目来检测信号质量的变化，微处理器是2M误码分析仪的控制中心，负责管理系统和控制各个组件的工作，显示器用于方便用户直观地观察误码测试结果。
4、2M误码分析仪的工作原理2M误码分析仪的工作原理是通过将接收到的数字信号转换成二进制数字，并将其存储在计数器中，同时用比较器检测不同时间段的误码计数结果，将不同时段的误码数目进行比较和分析，通过微处理器进行误码分析和管理，系统最终将误码的数目和性质显示在设备的显示屏上。
5、2M误码分析仪的性能指标2M误码分析仪的性能指标主要包括测试误码率的范围、最小可分辨误码率、测试精度、测试速度、测试信噪比范围等参数。
通常情况下，2M误码分析仪的误码率范围在10^-6到10^-12之间，最小可分辨误码率通常为10^-6，测试精度通常为0.1%，测试速度通常为10Mbps至155Mbps之间，测试信噪比范围为0至60dB。
2M误码仪说明书
管理运筹学
第二章、面板示意图及其简单说明
一、面板示意图
（2）
（3）
（1）
发送
外接电源
接收
CT321B 2M Error Tester Comtest
（5）
CT321B- 2M误码测试仪
（12） 无信号
开关
Hale Waihona Puke （4）AIS 帧失步
设置 （6）
开始/结束
复帧失步
修改 （8）
功能
对告 复帧对告 CRC失步
管理运筹学
8.
（四）、按动设置键，进入下一修改项目
HDB3 PRBS BEC： BER：
0dB 2∧15-1（INV） 00000 00000
按动修改键，修改数据极性
HDB3 PRBS BEC： BER：
0dB 2∧15-1（NOR） 00000 00000
图7
（五）、按动设置键，修改结束，光标消失，仪表显示确认后的 设置状态，
CT321B 2M 误码测试仪
用户手册
北京通测科技有限责任公司
管理运筹学
目录
一、前 言 二、面板示意图及其简单说明
1、面板示意图 2、面板说明 三、仪表安装说明 四、仪表使用操作说明
1、名词解释
2、功能界面说明 五、技术指标
六、注意事项及维护保养
七、附注：
质量跟踪卡
1.
管理运筹学
第一章 前 言
在数字通讯飞速发展的今天，建立综合业务数字网正成为电信经营者努力的方向。 差错（误码、误块）性能作为数字网的重要传输性能指标，是网络运营者进行通信网建设、维护的 重要依据；也是评估电信业务性能优劣的指标之一。因此国际电联（ITU-T）极为重视对差错的研究， 针对数字通信网的设计、安装、维护的要求，推出了一系列有关误码性能的建议。2Mb/S是我国数字时 分复用基群2048kbit/s的简称，是PCM传输与交换的基础。尤其是在数字传输由PDH向SDH发展的今天， 2M口日益成为重要的投入业务测试和日常运营维护的重要测试点。 为适应新的传输技术体制和维护体制的要求，我公司在综合国内外各种2Mbit/S测试仪表的基础上， 针对工程验收特点，研制开发了CT321B 2M误码测试仪。 CT321B 2M误码测试仪集中断业务与在线监测于一体，可方便完成2M口设备差错性能的投入业务测 试和日常维护测试。它具有比特误码、编码误码、帧比特误码、CRC差错测试功能, 并可显示各种告警 信息，且在此基础上进行M.2100、G.821分析，针对2M口日常维护的需要，该仪表还具有随路信令、帧 开销等测试功能 在各行各业要求“上管理、上服务、上水平”的今天，CT321B 2M 误码测试仪以其高性能、低价格 为我国通信施工单位、维护部门提供了可靠、高效、经济的2M口测试方案！
关于2M误码仪
关于2M仪表的测试一、2M测试仪表测试的内容：2M误码仪是用于测试传输设备的传输特性的仪表。
测试内容包括：1、传输系统的比特错误（也称之为误码）特性：由于传输系统传输的信息都是二进制的数字信号，加之传输系统受外界的影响，因此，信号从A地传输到B地产生错误是必然的。
只是由于传输系统的质量以及受外接影响程度地不同，产生错误的程度不同而已。
信号从A地传输到B地产生的错误越少，表明传输系统的传输质量越好。
传输系统对被传输的信号每产生一个错误，就称为有一个比特错误或称为一个误码。
在比特错误测试中，包括：误码计数（BE）或称比特错误－在测试的时间内,测试到的总错误数。
误码率（BER）或称比特错误率-在测试时间内，测试到的误码数与已经测试的比特数的比之。
例如：仪表已经测试的比特数为10000个，已经测试到的误码数为3个，误码率＝3/10000，同样可以表述为：1×10－4，或3E-4。
编码错误－由于输出的码型是严格按照正负交替(HDB3中的“0”变“1”码也是按照正负交替规律)的规律变换的，因此，对于检测出的不符合正负交替规律的比特数，称之为编码错误。
对于传输系统的传输性能，编码错误测试的结果远不如比特错误测试的准确。
2、传输系统的传输特性：一般情况下，系统产生的错误越少越好。
但单纯的误码个数并不能确切的描述传输系统传输质量的优劣。
例如：A系统在10个小时中测得的误码为100个。
B系统在10个小时中测得的误码为150个。
但是，A系统产生的100个误码是零散的，B系统产生的150个误码只是在1秒之内，如果按照产生的误码秒计算，A系统将可能有100个误码秒。
而B系统却只有1个误码秒。
就其传输质量而言，当然是B系统优于A系统。
这就是国际ITU-T的G.821建议的实值所在。
因此该建议规定：可利用时间内，一秒钟之内产生以上的的误码，该秒就称之为1个误码秒。
如果没有误码产生，则该秒就称之为1个无误码秒。
所谓系统可利用时间是指：仪表在连续10秒的测试时间内，如果每秒的误码率都不超过1×10－3，那么该10秒钟就是可利用时间，并且意味着可利用时间的开始。
2M误码仪的使用
①状态显示区
状态显示区位于液晶显示的上部，右边显示当前日期和时间；左边显示的小图标指示仪表的工作状态。
各小图标的含义如下：
仪表由内部电池供电，并显示电池的电量。
仪表正处于外接电源充电或工作状态。
仪表当前处在非测试状态。
仪表的正处于定时工作状态。
仪表当前处在测试状态。
键定义区位于液晶显示的底部，每个黑框中显示的内容表示相应功能键的作用， 表示有更多的功能键定义， 表示快捷功能键，参照“2.1.4按键”。
2.1.3监听扬声器
用于监听话路内容，音量的大小可在“监听”或“音频测试”菜单中调整，参照“”。
2.1.4按键
按键分为电源开关、操作键、功能键和光标移动键4个组，如图2.4，具体作用如下。
信号左边的黄灯来表历史告警纪录表示仪表检测到事件后灯亮，事件消失后灯仍保持亮，直至用CLR HIS清除。
图2.2 指示灯
指示灯说明：
POWER电源工作状态指示。绿色灯亮表示仪表正常工作在内部电池或外接电源供电方式，红色表示仪表工作于内部电池供电方式且内部电池处欠压状态需及时充电，橙色表示仪表工作外接电源供电方式且外接电源正在给内部电池充电。
2.1
①状态、告警指示灯
②液晶显示器
③监听扬声器
④电源开关
⑤操作键
⑥功能键
⑦光标移动键
图2.1. 前面板
2.1.1状态、告警指示灯
如图2.2，此指示灯只指示Rx1端口或DATA端口的状态。
右边的灯代表当前仪表状态，绿色灯亮表示相应的状态正常，红色灯亮表示相应的状态不正常，仪表检测到事件后红灯亮0.5秒，若在0.5秒内事件又出现，红灯保持常亮。事件消失后红灯熄灭。
2M误码仪实用操作及保养说明
2M误码仪实用操作及保养说明一、规格说明1.前面板、状态告警指示灯2.液晶显示器液晶显示器分为三个部分，如上图所示。
3.按键二、常见技术指标比特率:2048Kb/s ± 50ppm接口：标配75ohm, 高阻，选配：120ohm输入灵敏度：0 ~ - 43dB线路编码：HDB3帧型：无帧，P31,P31C,P30,P30C内部测试序列：伪随机序列: 2^11-1(PR11), 2^15-1(PR15)固定码: 0000(SPACE),1111(MARK),1010(ALT)告警检测和插入：LOS, AIS,LOF, RA误码插入：Single, 10E-3, 10E-6测试标准：G.821，G.826,M.2100单时隙监听：除Ts0外任意单个时隙时钟源选择：内部时钟(Internal)，接收回复时钟(Receive)存储:99条电源：4节5号电池或外接电源尺寸：200mm(L) * 100mm(W) * 44mm(H)三、操作说明1.初步操作利用快捷键可以从任何界面直接进入到另一个界面；利用快捷键还可以完成屏幕打印、结果打印、键盘锁定等功能。
任何界面中，当功能扩展键显示时，按键，液晶显示器的左下角会弹出快捷菜单，如图3.2所示，再按键快捷菜单自动利用光标移动键把光标移到所需选项，按ENTER键或F1键选择键盘锁定或直接进入测试设置、当前结果、设置存取、结果存取或仪表设置界面。
2.端口设置2.1 Tx/Rx1/DATA端口设置界面说明 工作方式 发送接收 接口方式 接口方式 信号形式 信号形式 数据端口 数据端口 时钟方式 信号端口 测试图案 测试图案 ① ② 信号码型 信号码型 时隙选择时隙选择①图案极性 ②图案极性界面说明 工作方式 接口方式 接口方式 发送接收 模拟方式 速率 速率 时钟方式 时钟方式 测试图案 测试图案 控制信号① ②③ ④①时钟极性 ②图案极性 ③时钟极性 ④图案极性是接口方式为2Mbit/s 和同向64kbit/s （接口方式为同向64kbit/s 时，相应选项自动无效）时的界面，左边表示发送端口的设置，右边表示接收端口的设置，各栏代表的含义如图2.1所示。
对传输2m备用通道误码及性能测试流程
对传输2m备用通道误码及性能测试流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!2M备用通道误码与性能测试流程详解在通信系统中，2M备用通道的稳定性和可靠性至关重要。
2m误码测试仪教est125
2m误码测试仪教est125
摘要：
一、2m 误码测试仪简介
1.2m 误码测试仪的定义
2.2m 误码测试仪的作用
二、2m 误码测试仪的性能指标
1.传输速率
2.误码率
3.测试距离
三、2m 误码测试仪的使用方法
1.连接设备
2.设置参数
3.进行测试
四、2m 误码测试仪的应用领域
1.通信行业
2.网络测试
3.其他领域
正文：
2m 误码测试仪是一种用于测试数字通信系统性能的设备，具有传输速率高、误码率低、测试距离远等特点。
在通信行业、网络测试等领域有着广泛的应用。
2m 误码测试仪的性能指标包括传输速率、误码率和测试距离。
传输速率是指设备能够传输的数据量，通常以比特每秒（bps）为单位。
误码率是指在传输过程中出现的错误比特占传输总比特的比例。
测试距离是指设备能够正常工作的最大距离。
使用2m 误码测试仪时，首先需要连接设备，将测试仪与待测系统进行连接。
接着设置参数，根据待测系统的需求调整测试仪的参数。
最后进行测试，通过观察测试结果判断待测系统的性能是否满足要求。
2m 误码测试仪在通信行业中的应用尤为重要，可以用于测试光纤通信系统、卫星通信系统等数字通信系统的性能。
此外，在网络测试领域，2m 误码测试仪也常用于测试网络传输速率、误码率等性能指标。
2M误码分析仪
2M误码分析仪2M误码分析仪是一种用于分析数字通信中误码率的设备。
它可以帮助工程师识别和解决通信系统中的故障和问题。
在本文中，我将介绍2M误码分析仪的原理、功能和应用场景。
2M误码分析仪是一种高精度的仪器，用于检测数字通信中的误码率。
它广泛应用于电信、网络和通信设备制造等领域。
2M是指2兆比特传输接口，误码率是指数据传输过程中错误比特的数量与总传输比特数之比。
误码率的高低直接关系到通信质量的好坏，因此误码分析仪在通信系统中判断通信链路性能和质量稳定性方面起到了关键作用。
2M误码分析仪采用了先进的数字信号处理技术，能够精确地计算出误码率。
它可以对传输信号进行实时监测和分析，通过测量误码率来评估通信系统的质量。
同时，误码分析仪还可以检测出不同类型的错误，如单比特错误、连续比特错误和非连续比特错误等。
2M误码分析仪具有多种功能，可以满足不同的应用需求。
首先，它可以进行误码率测试，通过统计传输数据中的错误比特数量来计算误码率。
其次，它可以进行连续传输测试，检测在连续传输过程中是否出现错误。
此外，误码分析仪还可以进行误帧率测试，用于检测数据传输中的丢帧情况。
这些功能的组合可以全面评估通信系统的性能和质量。
2M误码分析仪在通信系统的故障排除和维护中发挥了重要作用。
它可以帮助工程师快速识别出问题所在，并采取相应的措施进行修复。
比如，在网络故障排查中，如果误码率较高，工程师可以通过误码分析仪找到具体的传输链路，并定位故障点。
此外，误码分析仪还可以进行性能监测和评估，帮助工程师判断通信系统是否达到设计要求。
除了故障排除和维护，2M误码分析仪还广泛应用于通信设备制造和质量检测环节。
在设备制造过程中，误码分析仪可以用于验证设备的传输性能和质量。
工程师可以通过对设备进行误码率测试和性能评估，确保设备符合相关标准和要求。
在设备质量检测中，误码分析仪可以用于监测设备的传输质量，确保设备在交付给客户之前达到良好的通信性能。
总之，2M误码分析仪是一种用于分析数字通信中误码率的重要设备。
2M误码仪说明书
BER： 2.872E-08
图 13
11.
三、成帧信号误码测试及M.2100分析 （一）在图8或13状态下，按动功能键，进入成帧信号误码测试画面：
HDB3 Code: FAS： CRC：
0dB 00000 00000 ***
图 14 [注]此时仪表用5秒时间自动判别线路类别（PCM30或PCM31， 带或（不1带）C、RC若）5秒内判出线路带CRC，则如下图示：
（5）
CT321B- 2M误码测试仪
（12） 无信号
开关
（4）
AIS 帧失步
设置 （6）
开始/结束
（7）
复帧失步 对告 复帧对告 CRC失步
修改 （8）
功能
（9）
（10）
通测科技 COMTEST
+ （11） 图1
3.
二、面板说明
1、不平衡75 BNC测试信号接收接头 2、不平衡75 BNC测试信号发送接头 3、电源适配器输入插座 4、电源开关 5、液晶显示器 6、设置键：进入/退出修改状态 7、开始/结束键：设置仪表测试开始或结束 8、修改键：进行仪表状态修改 9、功能键：选择仪表测试项目 10、 键 ：在误码测试状态下按动该键即进入下一测试画面 在 信令测试状态下按动该键即改变信道号 11、+ 键：在误码测试状态下按动该键一次即插入一个误码4. 12、 发光二极管（各种告警指示）
差错（误码、误块）性能作为数字网的重要传输性能指标，是网络运营者进行通信网建设、维护的 重要依据；也是评估电信业务性能优劣的指标之一。因此国际电联（ITU-T）极为重视对差错的研究， 针对数字通信网的设计、安装、维护的要求，推出了一系列有关误码性能的建议。2Mb/S是我国数字时 分复用基群2048kbit/s的简称，是PCM传输与交换的基础。尤其是在数字传输由PDH向SDH发展的今天， 2M口日益成为重要的投入业务测试和日常运营维护的重要测试点。
2M误码仪设备操作指引
2M的概念和测试方法技术文档2M的概念和测试方法技术文档目录一、2M的概念 (1)二、几个重要的概念 (1)三、BE和BER (1)四、编码错误和HDB3 (1)五、传输系统的传输特性： (2)六、可利用时间 (2)七、ES、SES和UAS (2)八、LOS、AIS、LOF和RAI (2)九、仪表面板的指示灯： (3)十、环回测试法 (3)十一、各种环回解析 (3)十二、环回测试拓扑图 (4)一、2M的概念E1的一个时分复用帧（其长度T=125us）共划分为32相等的时隙，时隙的编号为CH0~CH31。
其中时隙CH0用作帧同步用，时隙CH16用来传送信令，剩下CH1~CH15和CH17~CH31 共30个时隙用作30个话路。
每个时隙传送8bit，因此共用256bit。
每秒传送8000个帧，因此PCM一次群E1的数据率就是 2.048Mbit/s。
一条E1是2.048M的链路，用PCM编码。
一个E1的帧长为256个bit,分为32个时隙，一个时隙为8个bit。
每秒有8k个E1的帧通过接口，即8K*256=2048kbps。
每个时隙在E1帧中占8bit，8*8k=64k，即一条E1中含有32个64K。
二、几个重要的概念传输系统的比特错误（也称之为误码）特性：由于传输系统传输的信息都是二进制的数字信号，加之传输系统受外界的影响，因此，信号从A 地传输到B 地产生错误是必然的。
只是由于传输系统的质量以及受外接影响程度地不同，产生错误的程度不同而已。
信号从A 地传输到B 地产生的错误越少，表明传输系统的传输质量越好。
传输系统对被传输的信号每产生一个错误，就称为有一个比特错误或称为一个误码。
三、BE和BER误码计数（BE）或称比特错误－在测试的时间内,测试到的总错误数。
误码率（BER）或称比特错误率-在测试时间内，测试到的误码数与已经测试的比特数的比值。
例如：仪表已经测试的比特数为10000 个，已经测试到的误码数为3 个，误码率＝3/10000；同样可以表述为：1×10－4，或3E-4。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Ordering Information
HCT-BERT/C
E1 & Datacom analyzer
E1 Datacom BERT Family E1 Datacom BERT tester
HCT-BERT/C
The HCT-BERT/C analyzer is a compact, color-LCD, graphic-user-interface, single hand E1 PCM measuring instrument designed for field use in analysis and
maintenance of data communications (V.35, RS530, X.21, RS232) and E1 (2.048Mbps) lines. The HCT-BERT/C performs framed, unframed, signaling analysis, drop and insert Nx64Kbps, or nx56Kbps data into any time slot. The HCT-BERT/C analyzer also provides a variety of E1 line statuses, transmission performance testing (BERT) and monitoring. On the E1 line, the HCT-BERT/C may be used as a generator or receiver.
Color LCD display graphic mode USB port for remote control Results Report
Support G.821/826, M.2100 BERT analysis Sa bits setup and monitor
Internal Memory storage of test result; Direct display on LCD screen
Print out via Parallel Printer port Portable for field use
Upgradeable for advanced features
Rechargeable battery with battery low indicator Supports CRV & BPV performance analysis Datacom BERT analysis available for V.35/ V.24/RS-232/449/530/ X.21
Ports
E1 interface
Error Rate Test (BERT Test)
Other Functions
LEDs
Power
Dimension (D x W x H) mm Weight
Temperature
Humidity
MTBF
1). E1 Receiving Interface • Line code: HDB3/AMI • Pulse feature: ITU G.703 • Dithering tolerance: ITU G.823
• Input port: BNC (non-balance), RJ45 (balance) • Input mode: Impedance: 75ohm (unbalance), 120ohm (balance) • Bridging mode: Impedance > 1000 ohm 2). E1 Transmission Interface • Line code: HDB3/AMI • Pulse feature: ITU G.703
• Pulse amplitude: Nominal 2.37V for BNC 75 ohm Nominal 3.00V for RJ45 120 ohm • Zero amplitude: 0.1 V at max • Dithering tolerance: ITU G.823
• Output port model: BNC (non-balance), RJ45 (balance) • Source of clock transmission:
Internal clock: 2.048 MHz 50ppm, 100ppm. External clock: take clock from external clock interface Resume clock: take clock from receiving terminal 3). E1 Frame Format
• PCM31, PCM31+CRC, PCM30, PCM30+CRC
• Non-framing mode, Automatic detection
1). BERT Pattern (Patterns)
511, 2047, 2E15-1, 2E15-1 (reverse), 2E20-1, 2E20-1 (reverse), QRSS, 2E23-1, 2E23-1 (reverse), all 1, all 0, alternate, 1100, 3 IN 24, 1 IN 16, 1 IN 8, 1 IN 4, User programming 1/2/3 2). BERT Display Format
• Error counting, Alarm counting, ITU G.821, ITU G.826 • M.2100, Histogram
3). BERT Transmission Error Rate
• Insert one error compulsorily
• Apply an error rate of 10-3-10-7 compulsorily 4). Quality Analysis:
• Receiving seconds, Error seconds, Alarm seconds • Free-of-error seconds, Error rate, Valid seconds • Serious error seconds, G.821 error seconds • G.826 error seconds, Invalid seconds
5). Data Port BEST Test
• Data rate of the multiple of 64Kbps: N*64Kbps (N=1 36)
1). Color Display Screen: Character/graphic mode 2). Test Results Report
• 100 pieces of test results at max available in storage • Direct display on LCD screen
• Print via printer port available 3). Modular Design for Easy Update
DTE, DCE, DATA PORT, TD, RD, DCD, RTS, CTS, DTR, DSR, TC, RC XTC
AC230V adapter to DC 9V 2A 134 x 179 x 68mm 800g 0~50°C (Operating),-20~60°C (Storage)10~90% non-condensing 35,000 hours Specifications
Datacom Port
E1 RJ-45 Port
E1 BNC Port
External Clock Port
Power Switch
USB Port
for remote control and file transfer
DB15F Printer Port
DC Jack
149。
