电压互感器的二次回路核相及接线
互感器及二次回路PPT课件
主回路(二次侧进入电压小母线之前的 回路)短路保护设备配置
1.装设熔断器（6~35kv的PT） 2.装设自动开关（110kv及以上的PT）
短路保 护设备 配置
注：电压互感器 中性线和35kv以下 的辅助二次绕组回 路中，均不装设保
护设备。 ？
熔断器选择原则有
两点，参见P9。
26
1-1-4 电压互感器二次回路的短路保护
分支电压回路(?)保 护设备配置
分支电压回路的短路保护需要根据回路 性质进行配置; 引到继电保护和自动装置的分支回路不 装设保护设备； 测量分支回路则可装设保护设备。
27
1-1-5 反馈电压及防范
V
相
35kV及以下的电
接
压互感器多采用
地
V相接地方式
点
位
置
23
1-1-3 电压互感器的二次侧接地方式——中性点相接地
中性点接地位置
适用范围
110kV及以上电 压级的电压互感 器多采用中性点 接地方式
24
1-1-4 电压互感器二次回路的短路保护
设置短路保 护的原因：
电压互感器正常运行时，由于二次负荷阻抗很大，相 当于空载运行。当其二次回路发生短路故障时，会产 生很大的短路电流，将损坏二次绕组，危及二次设备 及人身安全，所以电压互感器不允许短路，且必须在 二次侧装设短路保护设备。
一次绕组 铁芯
底座安装板
环氧浇注固体绝缘电压互感器的内部结构示意图
8
高压绕组
C高-低 R高-低
C高-地 R高-地
低压绕组
C低-地 R低-地
铁芯+外壳
环氧浇注固体绝缘电压互感器电气绝缘原理图
9
3.由电容分压器与单相式电压互感器构成的电容式电压互感器
14-电压互感器的二次回路
三、电压互感器的二次回路接线（4）
4）对220kV及以下的电压等级，电压互感器一 般有两个次级，一组接为星形，一组接为开口 三角形。在500kV系统中，为了继电保护的完 全双重化，一般选用三个次级的电压互感器， 其中两组接为星形，一组接为开口三角形。 5）当计量回路有特殊需要时，可增加专供计量 的电压互感器次级或安装计量专用的电压互感 器组。
二、电压互感器的基本参数（11）
电磁式电压互感器的优点是结构简单，有长时 间的制造和运行经验，产品成熟；暂态响应特 性较好。其缺点是因铁芯的非线性特性，容易 产生铁磁谐振，引起测量不准确和造成电压互 感器的损坏。 电容式电压互感器的优点是没有谐振问题，装 在线路上时可以兼作高频通道的结合电容器。 其主要缺点是暂态响应特性较电磁式差。
二、电压互感器的基本参数（6）
电压互感器的误差
电磁式电压互感器由于励磁电流、绕组的电阻 及电抗的存在，当电流流过一次及二次绕组时 要产生电压降和相位偏移。使电压互感器产生 电压比值误差（以下简称比误差）和相位误差 (以下简称相位差) 。 电容式电压互感器，由于电容分压器的分压误 差以及电流流过中间变压器，补偿电抗器产生 电压降等也会使电压互感器产生比误差和相位 差。
二、电压互感器的基本参数（5）
除额定输出外，电压互感器还有一个极限输出 值。其含义是在l.2倍额定一次电压下，互感 器各部位温升不超过规定值，二次绕组能连续 输出的视在功率值(此时互感器的误差通常超 过限值)。
在选择电压互感器的二次输出时，首先要进行 电压互感器所接的二次负荷统计。计算出各台 电压互感器的实际负荷，然后再选出与之相近 并大于实际负荷的标准的输出容量，并留有一 定的裕度。
二、电压互感器的基本参数（9）
4）继电保护用电压互感器的标准准确度级有3P和6P两个 等级。 5）由于使用条件与目的不同，满足继电保护用电压互 感器电压误差和相位误差的条件与测量的有所不同，其 要求除额定频率下，二次负载的功率因数为0.8(滞后)， 二次负载的容量在25％～100％之间外，其保证精度的 一次电压范围为5％额定电压及额定电压因数相对应的 电压下，3P与6P的误差限值相同，在2％额定电压下的 误差限值为5％额定电压下的2倍。
电压互感器的二次回路接线分析
电压互感器的二次回路接线分析电压互感器的二次回路接线分析摘要：本文主要以电流回路、电压回路和备自投逻辑回路为重点，分析扩大内桥变电站电气二次回路，最终实现变电站稳定运行和供电可靠的目的。
关键词：变电站扩大内桥接线电流回路电压回路中图分类号：TM411文献标识码： A1分析电流回路扩大内桥接线的电流回路主要涉及主变压器保护的差动电流回路的配置问题。
高压侧的差动电流回路有2种配置:一种是配置在高压侧开关CT;另一种是配置在主变压器高压侧套管CT。
变压器差动保护的范围是构成变压器差动保护电流互感器之间的电气设备以及连接这些设备的导线。
差动保护来自开关间隔的电流绕组，能获得较大的保护范围;而来自主变压器的高压侧套管只反映变压器的内部故障，通过启动跳闸继电器，同样可以在故障出现时跳开断路器切除电源。
由于差动保护对保护区外故障不会动作，对保护区内故障可以瞬时动作，因此差动保护来自开关间隔的电流绕组时保护范围更大，且可与其他主变压器的差动保护相交叉，达到消除保护死区的效果。
扩大内桥接线变电站的中间变压器，高压侧差动保护的电流互感器配置如图1所示。
图1主变电压器高压侧差动保护的电流互感器配置示意图在配置好电流互感器的保护绕组后，还要根据功率的方向(即互感器一次端Pl的指向)来确定二次绕组的sl端接人保护装置是电流极性端还是非电流极性端。
当线路I、内桥I和内桥n的电流互感器P1靠近断路器侧时，线路I、内桥I电流互感器的矛主变压器差动保护绕组Sl端应接人保护装置的非电流极性端，内桥n电流互感器的2#主变压器差动保护绕组Sl端应接人保护装置的电流极性端。
差动保护是反映被保护元件(或区域)多侧电流差而动作的保护装置。
差动保护是保护变压器的内部短路故障，电流互感器安装在变压器的各侧，在正常运行或外部发生短路时，流人差动继电器的电流为不平衡电流，在适当选择各侧电流互感器的变压比和接线方式的条件下，该不平衡电流值很小，并小于差动保护的动作电流，故保护装置不动作;在变压器内部发生短路时，流人继电器的电流大于差动保护的动作电流，差动保护动作于跳闸。
电压互感器及二次回路讲解课件
02
二次回路的基本概念
二次回路的定义与组成
定义
二次回路是指对一次设备进行监 察、测量、控制、保护和调节的 电气回路。
组成
包括测量仪表、继电器、控制和 信号元件、自动装置、控制电缆 、二次导线等。
二次回路的作用与重要性
作用
对一次设备进行控制、调节、保护和监测，确保电力系统的安全、稳定运行。
重要性
电压互感器二次短路
由于二次侧的绝缘损坏，可能 导致短路，影响测量和保护装
置的正常运行。
电压互感器二次断线
由于接线端子松动、断线等原 因，可能导致二次侧断线，影 响测量精度和保护装置的正确 动作。
电压互感器铁磁谐振
在某些特定条件下，铁芯可能 发生饱和，引发谐振过电压， 对设备造成损坏。
电压互感器绝缘老化
优化布局
根据实际运行情况，优化二次回路的布局，提高 其可维护性和可靠性。
完善保护措施
增加或完善二次回路的保护措施，提高其抗干扰 能力和安全性。
感谢您的观看
THANKS
电压互感器的工作原理
总结词
了解电压互感器的工作原理有助于更好地理解其在电力系统中的作用。
详细描述
电压互感器的工作原理基于电磁感应定律和全电流定律。当一次侧线圈通过交流电流时，产生交变磁 场，交变磁场在二次侧线圈中产生感应电动势。通过调整一次侧和二次侧的匝数比，可以按比例降低 高电压，同时保证二次侧的输出电压在可测量的范围内。
运行方式三
调试运行方式。主要用于 调试和试验，以检验二次 回路的正确性和可靠性。
03
电压互感器在二次回路中 的应用
电压互感器在电力系统中的作用
电压测量
电压互感器可以将高电压 转换为低电压，便于测量 和监测。
电压互感器的二次回路核相及接线
动 力 与 电 气工 程
电压 互 感 器 的 二次 回路 核 相 及 接 线
陈辉’ 莫 兰兰ｚ （－ １ 浙江 省萧 山市供 电局 浙江 萧 山 ３ １ ０ ２ 浙江 省杭州 市电力局 杭 州 ３ ０ ９ １２０ ． １ ０） ０
接 摹 项 线 ：事 注 意
，
为今年 后 的工作 提 高可 靠保 障 关键词 ： 电压互感器 二次 回路 核相 开 口三 角 中图分 类 号 ： Ｍ Ｔ ５ 文 献 标 识 码 ： Ａ
兰 采 的 法 遇 的 题列 了 相 方 和 据以 零 电 互 器 次 路 护 用 方 和 到 问 ， 出 核 的 法 数 ，及 序 压 感 二 回 的
Ｌ ０ ６１
方法 。
线 送 至低 压 侧 母 线 ， 方法 同 两 段 母 线 上 Ｔ ｖ ２ １ 使用 同一 电压等级 两段 母线上 的 Ｔ ． Ｖ进 核 相 方 法 一 致 ， 是 同 名 相 和 异 名 相 之 间 只 行 核 相 的 电压 数 据 不 同 ， 口三 角 电 压 仍 旧 为零 ， 开 首 先 将 需 要 进 行 核 相 的 两 个 电 源 送 至 两端母线Ｔ Ｖ上 ， 用 电压 相序 表 分 别 测 量 先
图１ 三Ｔ Ｖ接 线方 式 图 ２ 四 Ｔ， 、接线方 式
误 时有发生 。
３ １ 零序 电压 互感器 接线 图 ．
此 图 为 安 装 了零 序 电 压 互 感 器 的 原 理 接 线图 ， 电压 互 感 器的 中性 点 通 过 零 序 电
则 证 明 电压 互 感 器 二 次 接 线 正 确 。 下 是 以
某 变 电 站 的 主 变高 低压 侧 核 相 数 据 表 ， 变

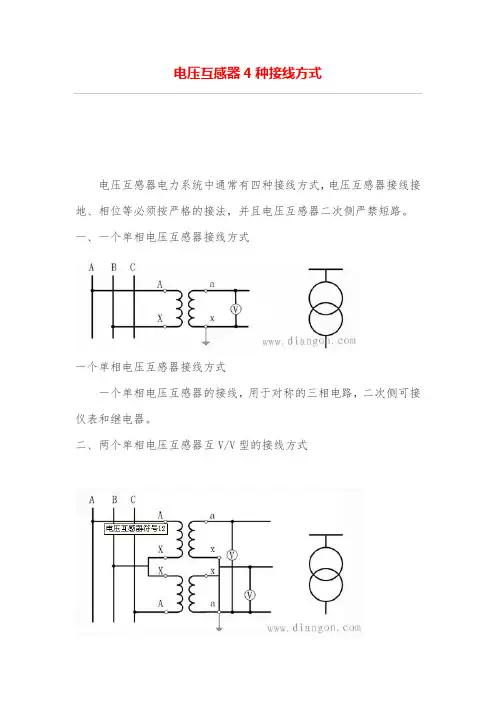

电压互感器4种接线方式
电压互感器4种接线方式
电压互感器电力系统中通常有四种接线方式，电压互感器接线接地、相位等必须按严格的接法，并且电压互感器二次侧严禁短路。
一、一个单相电压互感器接线方式
一个单相电压互感器接线方式
一个单相电压互感器的接线，用于对称的三相电路，二次侧可接仪表和继电器。
二、两个单相电压互感器互V/V型的接线方式
两个单相电压互感器互V/V型的接线方式
两个单相电压互感器的V/V形接线，可测量线电压，但不能测相电压，它广泛应用在20kV以下中性点不接地或经消弧线图接地的电网中。
三、三个单相电压互感器Y0/Y0型的接线方式
三个单相电压互感器Y0/Y0型的接线方式
可供给要求测量线电压的仪表和继电器，以及要求供给相电压的绝缘监察电压表。
四、三个单相三绕组电压互感器或一个三相五柱式三绕组电压互感器接成Y0/Y0/Δ型
三个单相三绕组电压互感器或一个三相五柱式三绕组电压互感器接成Y0/Y0/Δ型
接成Y0形的二次线圈供电给仪表、继电器及绝缘监察电压表等。
辅助二次线圈接成开口三角形，供电给绝缘监察电压继电器。
当三相系统正常工作时，三相电压平衡，开口三角形两端电压为零。
当某一相接地时，开口三角形两端出现零序电压，使绝缘监察电压继电器动作，发出信号。
用于3～220kV系统（110kV及以上无高压熔断器），供接入交流电网绝缘监视仪表和继电器用。
