5.2.3 碱度变化引起球团矿结构变化
贵 州 大 学 矿 业 学 院
1，碱度<0.1，允许膨 胀率：<20% 2，碱度=0.1-0.6，临 界膨胀率=20% 3，碱度>0.6，允许膨 胀率：<20%
当脉石含量为10%左右 时，碱度影响便失去作 用。
要 认 真 哦 ！
为了使膨胀性保持在临界线以下所需要的脉石矿物会 逐渐减小，有以下三种变化范围
贵 州 大 学 矿 业 学 院
1，碱度范围在0-0.1左右，所需要脉石含量在5%左 右 2，碱度范围在0.1-0.6左右，所需要脉石矿物在 5%-10%左右 3，碱度范围在0.6以上的，所需要的脉石含量低于 5% 在还原过程中，脉石含量和铁氧化物的不同之间 总存在着一定的相互关系，在还原的条件下，还 原以前存在的矿物结构会产生变化，甚至会生成 新的矿物结构
要 认 真 哦 ！
5.2.3.2 碱度为0.1-0.6的球团矿特性
贵 州 大 学 矿 业 学 院
在碱度为0.1-0.6范围内，生成的低熔 点橄榄石晶体不能抑制球团还原过程中的 膨胀，反而会在一定条件下加重膨胀。 但大约10%以上的脉石含量能减轻球团矿结 构的破坏，因为脉石能作为骨架保持球团 矿结构。
要 认 真 哦 ！
5.2.3.1 碱度低于0.1的酸性球团矿特性
贵 州 大 学 矿 业 学 院
脉石主要以SiO2形态存在,它部分同赤铁矿反应生 成层状方石英。 球团矿的强度在一定程度上依靠多晶体结构的赤 铁矿键获得，这种球团矿具有很多气孔。 还原过程低温下就可发生，使整个球团体积开始 产生结构变化。 铁橄榄石（还原速度低）可减轻球团矿的进一步 膨胀和粉化，可作为高酸性球团矿还原过程中的 稳定剂。 需要的条件是：脉石含量应大于5%，而且要 在较低的还原温度下才能抑制球团矿粉化。
球团知识培训资料
球团知识培训资料1、球团法的基本概念：将准备好的原料，按一定的比例经过配料、混匀、烘干、润磨，在造球机上经滚动而制成一定尺寸的生球，然后采用干燥和焙烧或其他方法使其发生一系列的物理化学变化而硬化团结，称之为球团法。
2、铁矿球团的原料主要有两大类：一类是含铁原料；另一种是粘结剂和添加剂。
膨润土作为一种粘结剂因为便宜、效果好，所以得到广泛的利用。
膨润土最常见的有钙基膨润土、钠基膨润土。
膨润土主要成份为：蒙脱石。
3、用于造球的含铁原料主要是：磁铁矿、赤铁矿和褐铁矿。
磁铁矿化学式是：Fe3O4。
赤铁矿化学式是：Fe2O3；褐铁矿化学式是：mFe2O3·nH2O4、按碱度分类球团矿分为：酸性球团矿、溶剂性球团矿。
5、我厂球团的工艺流程为：配料—烘干—润磨—造球—干燥预热—焙烧—环冷—成品。
6、球团矿焙烧过程中热量来源：铁矿球团焙烧过程中所需热量部分由磁铁矿氧化放热提供，部分由燃料燃烧提供。
7、混匀的意义：配合料混匀是球团生产中重要工序之一。
因为只有均匀的混合料才能保证造球过程稳定，降低粘结剂用量，生产出质量均匀的球团。
8、球团焙烧设备有竖炉、带式焙烧机、链篦机-回转窑。
链篦机在生产过程中的主要作用是对生球进行干燥、预热。
9、圆盘给料机设备特点：圆盘给料机是球团厂常用的给料设备。
它给料均匀、容易操作，运转平稳可靠，但与其它给料设备相比，结构较复杂，价格较高。
（圆盘给料机现已基本不用）10、圆盘造球机加水：通常有加雾状水和滴状水两种。
11、圆盘造球机的分级工作特点：圆盘造球机的工作特点之一，是造球过程中球粒能够自动分级。
所谓球粒的自动分级，即圆盘中物料能按其本身粒径大小有规律地运动，并且都有各自的运动轨迹。
14、造球机的结构：造球圆盘、传动装置、刮刀装置、圆盘倾角调整装置、机座。
刮刀装置的分类：固定式、回转式、往复式、摆动式。
我公司球团生产线共有4台圆盘造球机。
圆盘造球机的型号为Φ6000×600。
球团理论与工艺
以防热爆裂
第一页，共七十六页。
• 3）球团矿形状一致，粒度均匀，料层透气性好，宜选用低负压 风机（带式焙烧机或链箅机—回转窑）
4）大多数球团原料中不含固体燃料，所需热量由液固体或气体
燃料燃烧提供，即由燃料燃烧供热，且可循环使用 10.1.2 三种主要球团生产方法比较
球团生产应用较为普遍的方法有竖炉球团法、带式焙烧机和链箅 机—回转窑球团法。
第十三页，共七十六页。
• 10.4 竖炉法焙烧球团矿
10.4.1 概述
1）发展史
竖炉法应用最早，自美国伊利公司第一座竖炉以来
*1960年竖炉生产球团矿产量占70% *1970年竖炉生产球团矿产量占18.1% *1976年竖炉生产球团矿产量占13.3% *1980年竖炉生产球团矿产量占9% 关键是单炉生产能力小，目前世界上最大的竖炉为16m2 国外有竖炉球团厂37家，110座竖炉，最高产量2700万t
11 TCS球团竖炉回收了干燥系统的废气余热以预热助燃风，使助燃风平均温度达到260310℃，并且燃烧室压力仅为6~8kPa，(节能型竖炉使助燃风温度达600℃以上，燃烧室
压力仅为12~15kPa。)，因而可减少电耗和煤气消耗，正常生产状态下，高炉煤气消耗已
降至170~220m2/吨球，另外TCS球团竖炉结构简单，维修费用低。
国外球团厂广泛采用皮带轮式混合机
第十二页，共七十六页。
• 2）方式 国外经验：非熔剂性球团矿—— 一段 熔剂性球团矿—— 二段 鞍钢200万t 带式机— 二段混合（一段轮式，二段强力）
10.3.3 造球
1）设备
圆盘——国内 圆筒——国外（60%以上） 2）相同点及差别 *工艺原理相同 —— 滚动成球 *Disc有分级作用，Drum则无
第一页，共七十六页。
• 3）球团矿形状一致，粒度均匀，料层透气性好，宜选用低负压 风机（带式焙烧机或链箅机—回转窑）
4）大多数球团原料中不含固体燃料，所需热量由液固体或气体
燃料燃烧提供，即由燃料燃烧供热，且可循环使用 10.1.2 三种主要球团生产方法比较
球团生产应用较为普遍的方法有竖炉球团法、带式焙烧机和链箅 机—回转窑球团法。
第十三页，共七十六页。
• 10.4 竖炉法焙烧球团矿
10.4.1 概述
1）发展史
竖炉法应用最早，自美国伊利公司第一座竖炉以来
*1960年竖炉生产球团矿产量占70% *1970年竖炉生产球团矿产量占18.1% *1976年竖炉生产球团矿产量占13.3% *1980年竖炉生产球团矿产量占9% 关键是单炉生产能力小，目前世界上最大的竖炉为16m2 国外有竖炉球团厂37家，110座竖炉，最高产量2700万t
11 TCS球团竖炉回收了干燥系统的废气余热以预热助燃风，使助燃风平均温度达到260310℃，并且燃烧室压力仅为6~8kPa，(节能型竖炉使助燃风温度达600℃以上，燃烧室
压力仅为12~15kPa。)，因而可减少电耗和煤气消耗，正常生产状态下，高炉煤气消耗已
降至170~220m2/吨球，另外TCS球团竖炉结构简单，维修费用低。
国外球团厂广泛采用皮带轮式混合机
第十二页，共七十六页。
• 2）方式 国外经验：非熔剂性球团矿—— 一段 熔剂性球团矿—— 二段 鞍钢200万t 带式机— 二段混合（一段轮式，二段强力）
10.3.3 造球
1）设备
圆盘——国内 圆筒——国外（60%以上） 2）相同点及差别 *工艺原理相同 —— 滚动成球 *Disc有分级作用，Drum则无
球团理论与工艺课件
发展新型球团生产工艺的探索与实践
探索新型干燥技术
研究新型的干燥技术，如微波干 燥、真空干燥等，提高球团矿的
干燥效果和降低能耗。
探索新型焙烧技术
研究新型的焙烧技术，如脉冲焙 烧、悬浮焙烧等，提高球团矿的
焙烧效果和降低能耗。
实践新型生产工艺
将新型的生产工艺应用于实际生 产中，如连铸连轧、短流程等，
提高生产效率和降低成本。
冷却
将焙烧后的球团进行冷却处理，以防止其过 热或产生裂纹，同时使球团矿的内部结构更 加稳定。
04
球团生产质量控制
原料质量与配料控制
原料质量
确保球团原料如精矿、熔剂等的质量稳定， 并严格控制粒度、品位等参数。
配料控制
根据球团矿的质量标准，精确控制配料比例， 确保球团矿的冶金性能和物理性质。
成球质量与焙烧控制
感谢您的观看
T行破碎、筛分、冷却等处理，得到最 终的产品。
02
球团理论基础
球团形成的物理化学基础
1 2 3
粉矿的表面性质 粉矿的表面能、粉矿的比表面积、粉矿的表面电 性。
球团形成的润湿性 粉矿的润湿性、添加物对润湿性的影响、温度和 压力对润湿性的影响。
球团形成的粘结机制 机械力粘结、化学反应粘结、分子间粘结。
球团生产的工艺流程
原料准备
包括细磨矿石、精矿粉或返料的准备，以及 黏结剂和水的添加。
造球盘上滚动成球
将原料和黏结剂混合后，在造球盘上滚动成球。
干燥
对成型的球团进行干燥，去除多余的水分。
预热
将干燥后的球团进行预热处理，提高球团的温度。
焙烧
将预热后的球团进行焙烧，使球团矿化并获得所 需的强度和冶金性能。
环保设施与运行管理
球团原料理论[1]
![球团原料理论[1]](https://img.taocdn.com/s3/m/cf140f7401f69e314332941c.png)

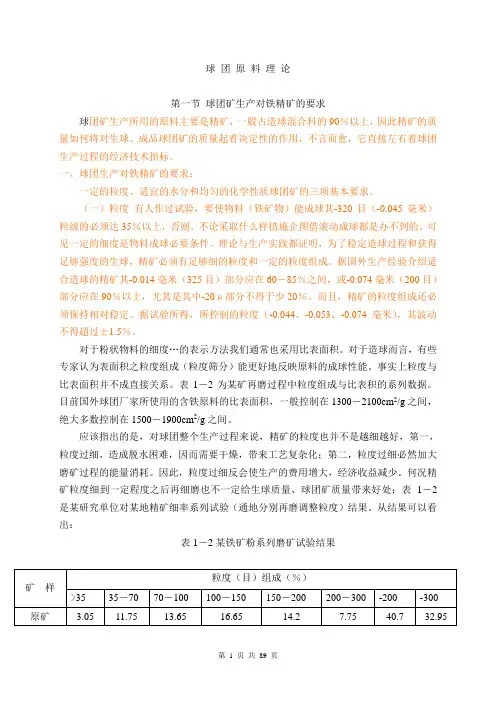

球团原料理论第一节球团矿生产对铁精矿的要求球团矿生产所用的原料主要是精矿，一般占造球混合料的90％以上，因此精矿的质量如何将对生球、成品球团矿的质量起着决定性的作用，不言而愈，它直接左右着球团生产过程的经济技术指标。

一、球团生产对铁精矿的要求：一定的粒度、适宜的水分和均匀的化学性质球团矿的三项基本要求。
（一）粒度有人作过试验，要使物料（铁矿物）能成球其-320目（-0.045毫米）粒级的必须达35％以上，否则，不论采取什么样措施企图借滚动成球都是办不到的。
可见一定的细度是物料成球必要条件。
理论与生产实践都证明，为了稳定造球过程和获得足够强度的生球，精矿必须有足够细的粒度和一定的粒度组成。
据国外生产经验介绍适合造球的精矿其-0.014毫米（325目）部分应在60－85％之间，或-0.074毫米（200目）部分应在90％以上，尤其是其中-20μ部分不得于少20％。
而且，精矿的粒度组成还必须保持相对稳定。
据试验所得，所控制的粒度（-0.044、-0.053、-0.074毫米），其波动不得超过±1.5％。
对于粉状物料的细度…的表示方法我们通常也采用比表面积。
对于造球而言，有些专家认为表面积之粒度组成（粒度筛分）能更好地反映原料的成球性能。
事实上粒度与比表面积并不成直接关系。
表1－2为某矿再磨过程中粒度组成与比表积的系列数据。
目前国外球团厂家所使用的含铁原料的比表面积，一般控制在1300－2100cm2/g之间，绝大多数控制在1500－1900cm2/g之间。
应该指出的是，对球团整个生产过程来说，精矿的粒度也并不是越细越好，第一，粒度过细，造成脱水困难，因而需要干燥，带来工艺复杂化；第二，粒度过细必然加大磨矿过程的能量消耗。
因此，粒度过细反会使生产的费用增大，经济收益减少。
何况精矿粒度细到一定程度之后再细磨也不一定给生球质量、球团矿质量带来好处；表1－2是某研究单位对某地精矿细率系列试验（通地分别再磨调整粒度）结果。
