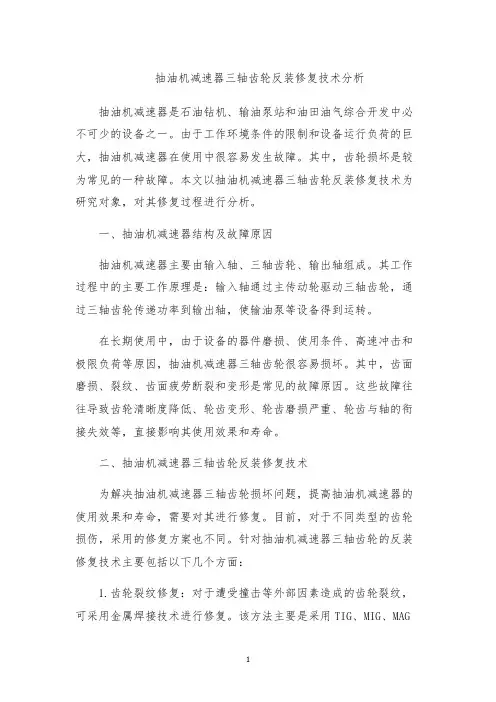

抽油机减速器三轴齿轮反装修复技术分析示范文本
抽油机减速器三轴齿轮反装修复技术分析
抽油机减速器三轴齿轮反装修复技术分析抽油机减速器是石油钻机、输油泵站和油田油气综合开发中必不可少的设备之一。
由于工作环境条件的限制和设备运行负荷的巨大，抽油机减速器在使用中很容易发生故障。
其中，齿轮损坏是较为常见的一种故障。
本文以抽油机减速器三轴齿轮反装修复技术为研究对象，对其修复过程进行分析。
一、抽油机减速器结构及故障原因抽油机减速器主要由输入轴、三轴齿轮、输出轴组成。
其工作过程中的主要工作原理是：输入轴通过主传动轮驱动三轴齿轮，通过三轴齿轮传递功率到输出轴，使输油泵等设备得到运转。
在长期使用中，由于设备的器件磨损、使用条件、高速冲击和极限负荷等原因，抽油机减速器三轴齿轮很容易损坏。
其中，齿面磨损、裂纹、齿面疲劳断裂和变形是常见的故障原因。
这些故障往往导致齿轮清晰度降低、轮齿变形、轮齿磨损严重、轮齿与轴的衔接失效等，直接影响其使用效果和寿命。
二、抽油机减速器三轴齿轮反装修复技术为解决抽油机减速器三轴齿轮损坏问题，提高抽油机减速器的使用效果和寿命，需要对其进行修复。
目前，对于不同类型的齿轮损伤，采用的修复方案也不同。
针对抽油机减速器三轴齿轮的反装修复技术主要包括以下几个方面：1.齿轮裂纹修复：对于遭受撞击等外部因素造成的齿轮裂纹，可采用金属焊接技术进行修复。
该方法主要是采用TIG、MIG、MAG等焊接技术，将焊接材料无缝地连接到裂纹处，确保其密封性和耐久性。
2.齿面磨损修复：对于齿面磨损造成的损伤，可以采用磨削、旋铣和镶贴等方法进行修复。
其中，磨削和旋铣主要是通过将齿轮表面切削平整来修复缺陷。
镶贴则是在齿面上用热镶贴或冷镶贴的方法，将新的齿形面贴到已损坏的齿形面上，形成一个新的齿形。
3.齿面疲劳断裂和变形修复：针对齿面疲劳断裂和变形造成的齿轮损伤，可以采用热处理、冷却、复合修复技术等方法进行修复。
其中，热处理和冷却主要是通过改变齿轮的组织结构和性质，调整其硬度等特性，以提高齿轮的使用寿命和耐久性。
抽油机减速器三轴齿轮反装修复技术分析
抽油机减速器三轴齿轮反装修复技术分析背景抽油机减速器是石油工业生产过程中必不可少的设备，它具有传动功率大、承载能力强等特点。
在使用过程中，难免会出现一些故障，如齿轮磨损、变形等。
其中，三轴齿轮的反转也是比较常见的故障现象，本文对这一故障进行技术分析并提出修复方法。
三轴齿轮反转故障原因抽油机减速器的三轴齿轮通常由第一、第二、第三齿轮三个部分组成，其工作原理为通过齿轮相互啮合传输动力。
在使用过程中，由于多种因素影响，如传动过程中齿轮因受力而变形、变形后产生轴向位移与啮合层合轮端面接触面积的变化，导致齿间距离变大或者变小，造成啮合层相隔角减小或增大，那么就会导致齿轮反转故障。
修复方法故障现象判断在进行修复之前，需要先判断故障现象，这里有两种判断方法：1.通过油温的变化来判断，油温过高说明有齿轮反转现象。
2.通过齿轮齿面的磨痕来判断，磨痕特征为“齿根顶钩”。
修复工艺流程针对三轴齿轮反装现象，一般采用以下修复工艺流程：1.拆卸、清理故障齿轮。
2.复核各部件的尺寸和形状，确定测量数据，决定修复量。
3.采取加工或半加工形式进行修复。
4.重新组装故障部件。
修复方法针对三轴齿轮反转的修复方法从以下几个方面入手：1.调节花键：将三轴的花键进行调整，使其吻合角度与齿轮啮合。
2.调节齿数：将齿轮的齿数进行调整，使其能够吻合起来。
3.磨痕处理：针对磨痕特征为“齿根顶钩”的问题，采用磨削工艺进行处理。
4.冲击处理：针对部分区域反转的问题，采用冲击处理，使其达到啮合状态。
总结三轴齿轮反转问题是抽油机减速器常见的故障之一，可以采取调节花键、调节齿数、磨痕处理、冲击处理等修复方法进行处理。
在进行修复之前，需要进行故障现象判断，确定最终的修复量。
在使用过程中，应注意抽油机减速器的维护保养，提高其使用寿命。
