抽油机减速器技术规范
[]抽油机技术规范
![[]抽油机技术规范](https://img.taocdn.com/s3/m/d25c3527a6c30c2259019e6d.png)
中国石化游梁式抽油机采购技术规范目录1总则 (3)2产品描述 (3)3执行标准 (3)4产品分类 (4)5基本参数 (4)6 技术要求 (5)6.1 一般要求 (5)6.2主要零部件设计要求 (9)7产品实验方法及检验规则 (10)7.1主要技术要求的检验方法 (11)7.2 减速器型式实验方法 (11)7.3型式检验 (11)7.4 出厂检验 (12)7.5判断规则 (12)7.6 主要零部件的检验工程 (13)8 标志、包装和贮存 (12)8.1 标志 (12)8.2 包装 (13)8.3 贮存 (13)9 产品质量保证 (14)10 特殊要求 (14)11 技术服务 (14)1、总则为做好中国石化游梁式抽油机的采购工作，统一中国石化游梁式抽油机采购技术要求，特制订本技术规范。
本技术规范规定了游梁式抽油机的结构型式、产品分类、基本参数、技术要求、实验方法和检验规则、标志、包装、质量要求等。
本技术规范适用于中国石化集团公司各下属企业及中国石化股份公司各分子公司的相关游梁式抽油机采购。
2、基本结构游梁式抽油机是有杆抽油设备系统的地面装置，它的功能是将动力机的高速旋转运动，转变成悬绳器的直线往复运动，从而将井下的原油举升到地面。
游梁式抽油机主要由驴头、游梁、游梁支承、支架、横梁、连杆、曲柄、刹车装置、底座、扶梯、悬绳器、减速器、动力机等部件组成，其基本结构见图1。
1、底座 6、游梁支承 11、减速器2、扶梯 7、支架 12、电机装置3、悬绳器 8、横梁 13、刹车装置4、驴头 9、连杆5、游梁 10、曲柄3、执行标准SY/T5044 游梁式抽油机API spec 11E 抽油机规范JB/T5000.1～5000.15重型机械通用技术条件GB/T 15753 圆弧圆柱齿轮精度GB/T2828 逐批检查计数抽样程序及抽样表GB/T 13306 标牌以上标准不能覆盖的其它结构形式游梁式抽油机，如下偏杠铃、弯游梁、调径变矩等，但这些形式抽油机的基本技术参数：额定悬点载荷、冲程、冲次、减速箱额定扭矩应符合SY/T5044—2003 《游梁式抽油机》规定，并且该机型应包含在生产企业取得的全国工业产品生产许可证所列范围之内。
抽油机减速器
抽油机减速机减速机是一种相对精密的机械，使用它的目的是降低转速，增加转矩。
它的种类繁多，型号各异，不同种类有不同的用途。
减速器的种类繁多，按照传动类型可分为齿轮减速器、蜗杆减速器和行星齿轮减速器；按照传动级数不同可分为单级和多级减速器；按照齿轮形状可分为圆柱齿轮减速器、圆锥齿轮减速器和圆锥－圆柱齿轮减速器；按照传动的布置形式又可分为展开式、分流式和同轴式减速器。
国内外研究综述20世纪70－80年代，世界上减速器技术有了很大的发展，且与新技术革命的发展紧密结合。
通用减速器的发展趋势如下：①高水平、高性能。
圆柱齿轮普遍采用渗碳淬火、磨齿，承载能力提高4倍以上，体积小、重量轻、噪声低、效率高、可靠性高。
②积木式组合设计。
基本参数采用优先数，尺寸规格整齐，零件通用性和互换性强，系列容易扩充和花样翻新，利于组织批量生产和降低成本。
③型式多样化，变型设计多。
摆脱了传统的单一的底座安装方式，增添了空心轴悬挂式、浮动支承底座、电动机与减速器一体式联接，多方位安装面等不同型式，扩大使用范围。
促使减速器水平提高的主要因素有：①理论知识的日趋完善，更接近实际（如齿轮强度计算方法、修形技术、变形计算、优化设计方法、齿根圆滑过渡、新结构等）。
②采用好的材料，普遍采用各种优质合金钢锻件，材料和热处理质量控制水平提高。
③结构设计更合理。
④加工精度提高到ISO5－6级。
⑤轴承质量和寿命提高。
⑥润滑油质量提高。
自20世纪60年代以来，我国先后制订了JB1130－70《圆柱齿轮减速器》等一批通用减速器的标准，除主机厂自制配套使用外，还形成了一批减速器专业生产厂。
目前，全国生产减速器的企业有数百家，年产通用减速器25万台左右，对发展我国的机械产品做出了贡献。
20世纪60年代的减速器大多是参照苏联20世纪40－50年代的技术制造的，后来虽有所发展，但限于当时的设计、工艺水平及装备条件，其总体水平与国际水平有较大差距。
改革开放以来，我国引进一批先进加工装备，通过引进、消化、吸收国外先进技术和科研攻关，逐步掌握了各种高速和低速重载齿轮装置的设计制造技术。

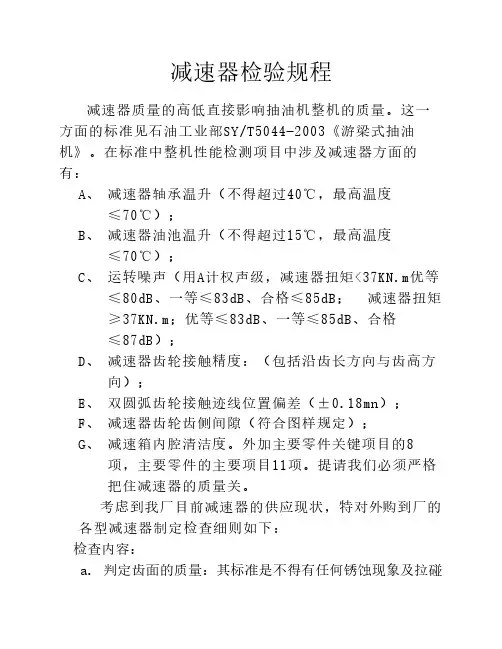

减速器检验规程
减速器检验规程减速器质量的高低直接影响抽油机整机的质量。
这一方面的标准见石油工业部SY/T5044-2003《游梁式抽油机》。
在标准中整机性能检测项目中涉及减速器方面的有：A、 减速器轴承温升（不得超过40℃，最高温度≤70℃）；B、 减速器油池温升（不得超过15℃，最高温度≤70℃）；C、 运转噪声（用A计权声级，减速器扭矩<37KN.m优等≤80dB、一等≤83dB、合格≤85dB； 减速器扭矩≥37KN.m；优等≤83dB、一等≤85dB、合格≤87dB）；D、 减速器齿轮接触精度：（包括沿齿长方向与齿高方向）；E、 双圆弧齿轮接触迹线位置偏差（±0.18mn）；F、 减速器齿轮齿侧间隙（符合图样规定）；G、 减速箱内腔清洁度。
外加主要零件关键项目的8项，主要零件的主要项目11项。
提请我们必须严格把住减速器的质量关。
考虑到我厂目前减速器的供应现状，特对外购到厂的各型减速器制定检查细则如下：检查内容：a. 判定齿面的质量：其标准是不得有任何锈蚀现象及拉碰伤；b. 齿轮副的接触斑点、接触迹线、和侧隙：按标准GB/T15753规定检测；c. 检验清洁度：按标准SY/T5044-2003游梁式抽油机规定检测；d. d.。
检验齿轮接触迹线位置偏差（±0.18mn）；e. 检查刮油片的间隙；8 2．1．2检查减建器轴承盖及轴央密封，减速器台箱面、排油孔丝堵是否渗油。
8．2．1．5保持抽油机环境卫生。
8 2．2．2 3榆查整机噪声。
在抽油机运行时，测其噪声，测点分布在减速器输出轴两端，距轴端面1 0m远，距抽油机底面l 5m高处，月j声缓计A声级(慢挡)测取算术平均值应符合表8的规定。
8．2．2．2 4检查减速器轴承温度。
轴承最高温度不得超过70℃。
5．7减速器箱体与箱盖合箱后，边缘应平齐。
当总长不大于l200衄a 时，相互错位每边应不大于52,ran；总长大于1200nma时，相互错位每边应不大干3rrIIIl。

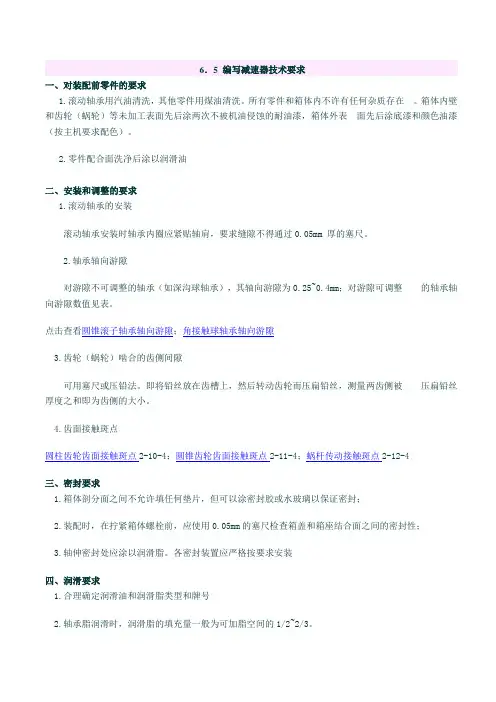

减速机技术要求
6．5 编写减速器技术要求一、对装配前零件的要求1.滚动轴承用汽油清洗，其他零件用煤油清洗。
所有零件和箱体内不许有任何杂质存在。
箱体内壁和齿轮（蜗轮）等未加工表面先后涂两次不被机油侵蚀的耐油漆，箱体外表面先后涂底漆和颜色油漆（按主机要求配色）。
2.零件配合面洗净后涂以润滑油二、安装和调整的要求1.滚动轴承的安装滚动轴承安装时轴承内圈应紧贴轴肩，要求缝隙不得通过0.05mm 厚的塞尺。
2.轴承轴向游隙对游隙不可调整的轴承（如深沟球轴承），其轴向游隙为0.25~0.4mm；对游隙可调整的轴承轴向游隙数值见表。
点击查看圆锥滚子轴承轴向游隙；角接触球轴承轴向游隙3.齿轮（蜗轮）啮合的齿侧间隙可用塞尺或压铅法。
即将铅丝放在齿槽上，然后转动齿轮而压扁铅丝，测量两齿侧被压扁铅丝厚度之和即为齿侧的大小。
4.齿面接触斑点圆柱齿轮齿面接触斑点2-10-4；圆锥齿轮齿面接触斑点2-11-4；蜗杆传动接触斑点2-12-4三、密封要求1.箱体剖分面之间不允许填任何垫片，但可以涂密封胶或水玻璃以保证密封；2.装配时，在拧紧箱体螺栓前，应使用0.05mm的塞尺检查箱盖和箱座结合面之间的密封性；3.轴伸密封处应涂以润滑脂。
各密封装置应严格按要求安装四、润滑要求1.合理确定润滑油和润滑脂类型和牌号2.轴承脂润滑时，润滑脂的填充量一般为可加脂空间的1/2~2/3。
3.润滑油应定期更换，新减速器第一次使用时，运转7~14天后换油，以后可以根据情况每隔3~6个月换一次油。
五、试验要求1.空载运转：在额定转速下正、反运转1~2小时；2.负荷试验：在额定转速、额定负荷下运转，至油温平衡为止。
对齿轮减速器，要求油池温升不超过35oC,轴承温升不超过40oC；对蜗杆减速器，要求油池温升不超过60oC,轴承温升不超过50oC；3.全部试验过程中，要求运转平稳，噪声小，联接固定处不松动，各密封、结合处不六、包装和运输要求1.外伸轴及其附件应涂油包装；2.搬运、起吊时不得使用吊环螺钉及吊耳以上技术要求不一定全部列出，有时还需另增项目，主要由设计的具体要求而定。
抽油机技术规范
5产品要求5.1功能要求要订购符合本规定的产品，用户/购买者应确定使用的良好作业环境条件，并指定要求和/或确定制造商的特定产品。
这些要求可能会籍由平面图纸、数据表或其他适当的文件手段转达。
为了确保抽油机与其他元件有适应的接口，如完整的抽油杆和井底往复泵，抽油机应规定下列要求：a）要求确认适用于井底泵的起重能力；b)要求在抽油杆尺寸与井深、杆的设计，或其他计息机械参数一致；c)要求在油井中的整个抽油杆的质量（重量）；d)由于在油井的结构、摩擦和动态加载，潜在额外负荷；e)由于减少齿轮等级所需的齿轮结构以及由此产生的齿轮负荷，确定投入所需的起重能力；f)对游梁式抽油机结构负荷能力的要求，以适应抽油杆的重量和额外负荷；g)规定的最大冲程长度。
降低齿轮的等级、结构承载能力和最大冲程长度的综合要求，在订购特定的游梁式抽油机看时，使用在表A.1提供的一组规格数字的表示来识别。
建议应提供本规范的如表A.1给定的减速器等级、结构能力和冲程长度的游梁式抽油机，虽然这些项目的组合构成游梁式抽油机与表中指定的不必相同。
在附录B提供曲柄均衡评级的推荐格式（见图B.1），并记录抽油机的冲程和扭矩因素（见图B.2）。
抽油机扭矩系数应用的建议和实例计算，包含在附录C至福建F中，抽油机减速器扭矩值的计算实例在附录G中。
系统分析的建议，包含在附录H中。
5.2技术要求5.2.1概述在本规范发布以后，游梁式抽油机的开发设计，应按照第6和第7章定义的方法和设想进行。
在本规范发布之前设计开发的游梁式抽油机，如制造商存档的一致性/性能记录符合本标准中的要求，可视为达到本标准的要求。
5.2.2冲程和扭矩系数对于一个减速器的扭矩从测力计试验数据能方便而准确地确定，如果买方有要求，抽油机制造商应提供冲程和趋避欧诺个位置每隔15°的扭矩系数。
如图B.2是一个记录数据格式的例子。
5.2.3设计要求设计要求应根据包括第6、第7章和其他有关规定界定的标准进行设计。
抽油机配用减速器电动机和皮带轮配置规范
7，5，3
30.68 Y225S-8
730
φ
65
-0.36 -0.46
105
φ 125，φ 208 18 φ 290
11
CYJW10-3-37HF 7，5，3
Y200L1-6
18.5 970
φ 60-0.36-0.46
105
16
φ 133.，φ 224 φ 313
45.83
5，3.5，2
Y225S-8
5.5 960
直轴 φ 38
9，7，5
Y160M-6
7.5 970
2
CYJY4-1.5-9HF
7，5，3.5 7，5，3.5
30.53
Y160M2-8 Y160M-6
5.5 7.5
720 970
φ 45-0.34-0.44
82
5，3.5，2.5
43.63
Y160M2-8
5.5 720
9，7，5
Y160L-6
φ 70-0.36-0.46
105
18
φ 180，φ 215 φ 258
8
CYJW5-1.8-13HF
7，5，3.5 5，3.5，2.5
30.53 43.63
Y160L-8 Y160M2-8
7.5 720
5.5
φ 45-0.34-0.44
82
12
φ 120，φ 165 φ 226
7，5，3.5 31.55 Y180L-8
105
16
φ 133，φ 180 φ 270
CYJW8-3-26HF
7，5，3.5
Y180L-6
10
44.38
5，3.5，2.5
API11E抽油机规范2013年中文
抽油机规范API 11E 规范2013年11月第19版生效日期：2014年3月1日译者说明本文系《API Specification 11E》的中文译稿。
本文稿仅供相关使用者作参考，帮助理解英文之用。
本文稿不得作为设计依据。
本文稿译者不保证其中翻译内容的绝对正确性。
如有疑问，应以英文原文为准。
其次，由于在翻译过程中，译者发现该规范原文存在文字编辑方面的错误，已经在翻译文稿中加以注释，以方便使用者理解。
特别说明API出版物只能针对一些共性问题。
有关特殊问题，宜查阅地方、州和联邦的法律法规。
API或API的任何雇员、分包商、顾问、委员会或其他受托人，均不担保也不承诺(无论明指还是暗示)本标准中所包含的信息的准确性、完整性和适用性，对于本标准中所披露的任何信息的使用及其后果，也不承担任何义务和责任。
API或API的任何雇员、分包商、顾问或其他受托人，也不承诺本标准的使用不会侵犯其他人的专有权利。
任何愿意使用API出版物的人都可以任意使用。
API已尽一切努力来保证这些出版物中所含数据的准确性与可靠性；然而，关于本标准API不做任何承诺、担保或保证，在此明确声明，由于使用本标准而造成的任何损失，或者因本标准与当地法规有冲突而造成违法，API不承担任何义务和责任。
出版API标准是为了使公众能够更方便地获取已经证实的、良好的工程与操作惯例。
但至于何时何地应当使用这些出版物，仍需要用户依据自身的实践经验而做出明智的判断。
API标准的制定和出版，无意以任何方式限制任何人使用任何其他操作惯例。
任何按照API标准的会标使用要求标识其设备和材料的制造商，对于其产品符合相关API标准，负有全部责任。
API不承诺、担保或保证这些产品实际上确实符合该项API 标准。
版权所有，违者必究。
在没有得到出版商的书面批准之前，任何人都不允许在检索系统中复制和保存本文件中的任何内容，或者釆用电子、机械、复印、录像或者其他方式传播本文件中的任何内容，请联系出版商美国石油学会出版业务部，地址：1220 L Street, N.W., Washington, D C. 20005。
浅析抽油机减速箱的日常管理
浅析抽油机减速箱的日常管理摘要：随着油田的不断发展，到了后期采油，梁式抽油机是石油开采工作中应用最多、最重要的设备之一，减速箱是游梁式抽油机的重要设备，减速箱长期在野外运转，油质变差、内部润滑油道堵塞及输入输出轴密封胶圈老化损坏等原因会造成润滑油的渗漏，抽油机较为吃力的地方就是减速箱，减速器减速箱是游梁式抽油机的能量转换设备，减速箱内部造成磨损，本文通过对减速箱漏油部位和原因的分析，提出改进措施，延长减速箱的使用寿命，提高安全生产。
关键词：抽油机、减速器、常见故障、原因分析、措施1.抽油机减速箱常见故障原因及分析抽油机减速器的主要组成部件包括人字齿轮、左右旋齿轮、输入轴、中间轴、输出轴、箱体、箱盖、轴承盖等，常见的减速箱故障有漏油，振动，窜轴。
减速箱专用润滑油是保证减速器正常运转不可缺少的，它对减速箱齿轮起到清洁、润滑、防腐、降温的作用。
（一）减速箱渗漏齿轮油会造成的危害：（1）缩短齿轮使用寿命：漏油后，减速箱内润滑油不断减少，会导致減速箱内齿轮长时间在缺油状况下工作，齿轮运转中得不到润滑作用干磨，造成齿轮磨损，缩短齿轮使用寿命，严重时会发生机械事故。
（2）增加生产成本：由于漏油现象造成润滑油流失为保持安全液位，不断添加润滑油从而产生润滑油浪费，增加生产成本。
（3）造成环境污染：漏出的润滑油造成底座脏污，不但造成井场环境污染，而且影响设备现场管理水准。
二、抽油机漏油的原因及处理原因：（1）减速箱装配不合理，造成箱口与箱盖之间漏油；（2）抽油机长期运转加上外部环境的影响，造成减速箱油封老化、磨损；（3）减速箱盖上的呼吸阀堵塞，使箱内压力升高造成漏油；（4）减速箱设计不合理，齿轮运转产生的高温无法传递，由于箱内温度升高产生漏油；（5）减速箱回油通道发生堵塞；（6）抽油机在管理过程中，重使用、轻保养，没有按规定及时更换或添加润滑油，造成箱内润滑油乳化严重，产生漏油；（7）连接部位螺栓未上紧，使润滑油从连接部位漏出；（8）添加或更换润滑油时加入量过多；（9）减速箱窜轴。
浅谈关于抽油机减速器产品设计的方法分析
浅谈关于抽油机减速器产品设计的方法分析摘要：在抽油机的整套装置中，减速器是重要的组成部分之一。
随着采油设备的改进与完善，减速器产品设计也面临新的挑战，即设计更为精密、合理的产品。
鉴于此，本文对抽油机减速器的产品设计进行分析。
关键字：石油工业；抽油机；减速器；产品设计石油是一种宝贵的能源与化工原料，被称为工业的血液。
近年来，石油工业得到了较快的发展，与石油生产服务配套的采油设备也得到了不断的完善与更新。
从最早的原始式抽油机发展到无游梁式抽油机、水力活塞泵以及电动潜油泵等，加之采油技术的更新，油井的采收率得到了极大的提升。
与此同时，钻采设备的要求也越来越高，作为采油设备的重要组成部分，减速器产品的设计方面，设计出与抽油机相匹配的减速器，同时在轴承润滑等方面做出改进，对采油设备作业质量与作业效率的提升有着重要意义。
1 抽油机减速器概述在采油设备中，游梁式抽油机由于结构简单、制造与维修相对方便，在油田机械采油井中具有较高的应用占比。
就游梁式抽油机的整套装置的组成来看，大致可以分为地面设备、井下设备以及中间的连接装置三个组成部分。
地面设备即游梁式抽油机，井下部分即抽油泵，连接装置即抽油杆柱。
游梁式抽油机主要有电动机、减速器以及四连杆机构组成，其中，减速器为抽油机的关键部件，同时也是主要易损部件之一。
改善减速器的工况，提高其承载能力，对延长抽油机的寿命以及提高采油的经济效益等皆有重要帮助。
2 抽油机减速器产品设计要点在油井实际生产中，受到抽油机电机的参数限制，需要在电机与抽油机之间加装减速器，以达到降低抽油机冲次的目的。
针对减速器产品设计，采用机械结构，借助换挡拨叉与不同齿轮的锁紧完成不同传动比的输出转换，是一种较为常见的设计思路。
与通过变频器控制电机转速的方式相比，以机械结构为核心的减速器具有维修方便、运行可靠等特点。
在抽油机减速器产品设计中，传动结构的初步设计具有重要意义，能够清晰地看出减速器的整体结构。
生产管理--抽油机减速器技术规范32页 精品
Q/SYYCQ3455—20XX中国石油天然气股份有限公司企业标准Q/SY CQ 3455—20XX 抽油机减速器技术规范20XX -12 - 31 发布20XX - 02 - 01 实施Q/SYCQ 3455— 20XX目次前言 ......................................................................................................................................................................... I I 1范围. (1)2规范性引用文件 (1)3减速器基本型式和参数的确定 (1)4减速器的基本配置 (2)5减速器部件材料的选择 (3)6减速器制造工艺的要求 (3)7减速器润滑要求 (4)8减速器箱体、箱盖、胶带轮 (5)9减速器的装配 (5)10减速器的性能和质量保修期的规定 (6)11减速器外观质量 (6)12减速器的互换性要求 (7)13减速器的运转试验 (7)14减速器型式试验方法 (7)15减速器的型式检验 (8)16标志、使用说明书 (8)附录A（规范性附录）抽油机减速器技术参数表 (9)附录B（规范性附录）抽油机减速器外形尺寸、连接尺寸和主要部件尺寸表 (15)Q/SYCQ 3455— 20XX前言本标准按照GB/T 1.1-20XX给出的规则起草。
请注意，本规范的某些内容可能涉及专利，但本规范的发布机构不承担和识别这些专利的责任。
本标准由长庆油田公司机械设备专业标准化技术委员会归口。
本标准起草单位：长庆油田公司设备管理处、第三采油厂、机械制造总厂，新疆第三机床厂，徐州东方传动机械有限公司。
本标准主要起草人:郑生宏、李宁会、刘丰宁、吉效科、高长乐、李寒杰、许丽、李海东。
本标准20XX年12月首次发布。
3Q/SYCQ 3455— 20XX抽油机减速器技术规范1 范围本规范主要用于长庆油田使用的抽油机减速器。
