《互换性与技术测量》课件
表面粗糙度测量仪
用于测量表面粗糙度参数。
角度量具
如量角器、直角尺等,用于测量角度参数。
坐标测量机
大型精密设备,用于测量复杂零件的轮廓和 形状误差。
03
公差与配合
公差与配合的基本概念
公差
在加工过程中,允许零件实际尺寸变化的最大范围。
配合
两个或两个以上零件在装配时,为了实现一定的运动关系或保证一定的功能要求,所确定的相互之间的尺寸关系 。
形位公差的分类
形状公差、方向公差、位置公差和跳 动公差。
形位公差的研究对象
零件的几何要素,包括点、线、面等 。
形位公差的作用
保证零件的功能要求,提高零件的互 换性和装配精度。
形位公差的标注方法
形位公差的标注符号
形位公ห้องสมุดไป่ตู้的标注原则
用代号表示不同的形位公差项目,如直线 度、平面度、圆度等。
在图样上标注形位公差时,应遵循标注简 明、清晰的原则,便于理解和检测。
值。它反映了表面微观不平度的最大高度。
轮廓最大高度(Ry)
03
轮廓峰顶线和谷底线之间的距离。它反映了表面微观不平度的
最大宽度。
表面粗糙度的检测方法
比较法
通过比较样块与被测表面的视觉差异或触觉差异 来评定表面粗糙度的方法。这种方法操作简单, 但精度较低。
干涉法
利用光学干涉原理,通过观察干涉条纹的形状和 数量来评定表面粗糙度的方法。这种方法精度很 高,但操作复杂,需要高精度的仪器和经验丰富 的操作人员。
坐标测量法
利用坐标测量仪测量被测要素的坐标值,通 过数据处理计算出形位误差。
比较测量法
将标准件与被测件进行比较测量,确定两者 的差异。
05
用于测量表面粗糙度参数。
角度量具
如量角器、直角尺等,用于测量角度参数。
坐标测量机
大型精密设备,用于测量复杂零件的轮廓和 形状误差。
03
公差与配合
公差与配合的基本概念
公差
在加工过程中,允许零件实际尺寸变化的最大范围。
配合
两个或两个以上零件在装配时,为了实现一定的运动关系或保证一定的功能要求,所确定的相互之间的尺寸关系 。
形位公差的分类
形状公差、方向公差、位置公差和跳 动公差。
形位公差的研究对象
零件的几何要素,包括点、线、面等 。
形位公差的作用
保证零件的功能要求,提高零件的互 换性和装配精度。
形位公差的标注方法
形位公差的标注符号
形位公ห้องสมุดไป่ตู้的标注原则
用代号表示不同的形位公差项目,如直线 度、平面度、圆度等。
在图样上标注形位公差时,应遵循标注简 明、清晰的原则,便于理解和检测。
值。它反映了表面微观不平度的最大高度。
轮廓最大高度(Ry)
03
轮廓峰顶线和谷底线之间的距离。它反映了表面微观不平度的
最大宽度。
表面粗糙度的检测方法
比较法
通过比较样块与被测表面的视觉差异或触觉差异 来评定表面粗糙度的方法。这种方法操作简单, 但精度较低。
干涉法
利用光学干涉原理,通过观察干涉条纹的形状和 数量来评定表面粗糙度的方法。这种方法精度很 高,但操作复杂,需要高精度的仪器和经验丰富 的操作人员。
坐标测量法
利用坐标测量仪测量被测要素的坐标值,通 过数据处理计算出形位误差。
比较测量法
将标准件与被测件进行比较测量,确定两者 的差异。
05
互换性与技术测量.PPT
• 国家标准在基本尺寸至500mm范围内规定了20个标准公差 等级,用符号IT和数值表示:IT01、IT0、IT1、IT2~IT18 。其中,IT01精度等级最高,其余依次降低,IT18等级最低 。
• 在基本尺寸相同的条件下,标准公差值随公差等级的降低而
依次增大,同一公差等级对所有基本尺寸的一组公差被认为
•GB/T 1800.2-1998《极限与配合 基础 第2部分:公差、偏差和 配合的基本规定》
•GB/T 1800.3-1998《极限与配合 基础 第3部分:标准公差和基 本偏差数值表》
•GB/T 1800.4-1999《极限与配合 标准公差等级和孔、轴的极限 偏差表》
•GB/T 1801-1999《极限与配合 公差带与配合的选择》
6
2.2 基本偏差系列
----孔、轴注出尺寸公差带位置标准
•基本偏差一般指最靠近零线的那个偏差,用来确定公差带相对 于零线位置的上偏差或下偏差。所以,当公差带位于零线上方 时,其基本偏差为下偏差,当公差带位于零线下方时,其基本 偏差为上偏差。
•基本偏差是公差带的位置要素。为了满足各种不同配合的需要, 必须将轴和孔的公差带位置标准化。
•GB/T 1804-2000《一般公差 未注公差带的线性和角度尺寸的公 差》
•GB/T 4458.5-2003《机械制图 尺寸公差与配合注法》
2
基 本 大小 偏 差
公 差 带 标 准 公 位置 差
孔
基
公
孔
差 带
制
间隙配合
配 合
轴 公 差 带
过盈配合
过渡配合
基 轴 制
3
2.1 标准公差系列 ---孔、轴注出尺寸公差带大小标准
14
例:φ30k6,该轴的基本偏差数值为?该轴的标准公差? 另一个极限偏差为?
• 在基本尺寸相同的条件下,标准公差值随公差等级的降低而
依次增大,同一公差等级对所有基本尺寸的一组公差被认为
•GB/T 1800.2-1998《极限与配合 基础 第2部分:公差、偏差和 配合的基本规定》
•GB/T 1800.3-1998《极限与配合 基础 第3部分:标准公差和基 本偏差数值表》
•GB/T 1800.4-1999《极限与配合 标准公差等级和孔、轴的极限 偏差表》
•GB/T 1801-1999《极限与配合 公差带与配合的选择》
6
2.2 基本偏差系列
----孔、轴注出尺寸公差带位置标准
•基本偏差一般指最靠近零线的那个偏差,用来确定公差带相对 于零线位置的上偏差或下偏差。所以,当公差带位于零线上方 时,其基本偏差为下偏差,当公差带位于零线下方时,其基本 偏差为上偏差。
•基本偏差是公差带的位置要素。为了满足各种不同配合的需要, 必须将轴和孔的公差带位置标准化。
•GB/T 1804-2000《一般公差 未注公差带的线性和角度尺寸的公 差》
•GB/T 4458.5-2003《机械制图 尺寸公差与配合注法》
2
基 本 大小 偏 差
公 差 带 标 准 公 位置 差
孔
基
公
孔
差 带
制
间隙配合
配 合
轴 公 差 带
过盈配合
过渡配合
基 轴 制
3
2.1 标准公差系列 ---孔、轴注出尺寸公差带大小标准
14
例:φ30k6,该轴的基本偏差数值为?该轴的标准公差? 另一个极限偏差为?
互换性与测量技术ppt课件
第1章 绪 论
1.1 课程性质和要求 1.2 互换性的概念与类别 1.3 互换性在机械制造中的作用 1.4 规范化与互换性 1.5 零件的加工误差与公差
第1章 绪 论
目的要求
• 明确本课程的性质和要求 • 掌握有关互换性的概念及其在现代化消费中的作用 • 掌握互换性与公差、检测的关系 • 了解规范化与规范的概念极其重要性 • 了解哪些是优先数,为什么要规定优先数
▪
↓
▪
零件的精度要求、互换性要求、配合要求
▪
均可得到满足。
第1章 绪 论
1.5 零件的加工误差与公差 但公差大小不同,效果那么不同:
公差大
允许几何 加工难度小 量变动大 加工本钱低
完工的合格零件 精度低、质量差
公差小
允许几何 量变动小
加工难度大 加工本钱高
完工的合格零件 精度高、质量好
公差本质:反映运用要求与加工工艺及本钱的矛盾。
﹡规范化是实现现代化的重要手段,是 反映现代化程度的重要标志
第1章 绪 论
1.4 规范化与互换性
1.4.2 优先数和优先数系 1.数值规范化的意义 2.优先数系及优先数 3.优先数系的派生系列 4.优先数系的运用原那么
第1章 绪 论
1.数值规范化的意义 中选定一个数值作为某产品参数目的时,该数值会按一定的
2.00 7.10
5.00
2.24 8.00
6.30 6.30
2.50 9.00
8.00
2.80 10.00
10.00 …
3.15 …
第1章 绪 论
3.优先数系的派生系列 优先数系 根本系列和补充系列Rr 派生系列Rr/p:每逢p项选一项
R5/2: 1.00 2.50 6.30 16.0 40.0 100 R10/3: 1.00 2.00 4.00 8.00 16.0 31.5 …
复习-互换性与技术测量ppt课件
(P227 )
要求: (1)绘出公差带图,并说明他们的配合类别。
(2)计算最大间隙和最小间隙及配合公差。
(3)查表确定孔轴公差带代号。
解: (1)公差带图如右图所示。如图可知其
配合类型为间隙配合。
(2)Xmax=ES-ei=+0.033-(-0.098)=0.131mm
Xmin=EI-es=0-(-0.065)=0.065mm
■配置配合用代号“MF”表示,并借用基准孔的代号 “H”和基准轴的代号“h”来表示先加工件。
明理精工 与时偕行
线性尺寸的未注公差
1. 线性尺寸的一般公差 图纸上不单独注出的公差或公差带代号,而在图样或技
术文件上做出总的公差要求。 一般公差可以不注出,采用GB/T1804-2002《一般公差
未注公差的线性尺寸和角度尺寸的公差》所规定的线性尺寸 一般公差。 目的:简化图样标注,突出图样上注出公差的尺寸,以便在加 工和检验时引起重视。
明理精工 与时偕行
明理精工 与时偕行
配置配合
■公称尺寸>500mm的零件,除了采用互换性生产外,根 据制造特点可采用配置配合。(GB/T 1801-2009)
■配置配合:是以一个零件的实际尺寸为基数,来配置 另一个零件的一种工艺措施。配置配合只能保证配合公 差(间隙或过盈)的标准化,但不能互换。一般用于公差 等级较高,单件小批量生产的配合零件。
配合公差:
Tf =︱Xmax—Ymax=︱+0.028-(-0.021)︱= 0.049 mm 或:Tf =TH+TS=0.030+0.019= 0.049 mm
精选课件PPT
明理精工 与时偕11行
2. 已知下列三对孔、轴配合:
互换性与测量技术基础 ppt课件
标注方法 公称尺寸 下 上偏 偏差差
12
极限与配合的基本术语及定义论
三、有关偏差与公差的术语定义
4. 尺寸公差:是指尺寸的允许变动量,孔的用Th表示,轴的用Ts表示。 公差、极限尺寸、极限偏差的关系如下: 孔的公差 Th = Dmax ― Dmin = ES―EI; 轴的公差 Ts = dmax ― dmin = es―ei;
轴
最大过盈 Ymax=Dmin -dmax =EI-es;
最小过盈 Ymin =Dmax -dmin =ES-ei;
孔
16
四、有关配合的术语定义
极限与配合的基本术语及定义论
1. 配合及其种类 (3)过渡配合 对于一批孔、轴,任取其中之一相配,可能具有间隙也可能具有过盈的 配合,称为过渡配合。孔、轴结合形成过渡配合时,孔的公差带与轴的 公差带相互交叠。
H8 H8 H8 H8 H8 H8 H8 H8 H8 H8 H8 H8 H8
H8
e7 f7 g7 h7 js7 k7 m7 n7 p7 r7 s7 t7 u7
H8 H8 H8
H8
d8 e8 f8
h8
H9
H9 H9 H9 H9
H9
c9 d9 e9 f9
h9
H10
H10 H10 c10 d10
H10 h10
最大间隙 Xmax=Dmax―dmin =ES―ei
孔
最小间隙 Xmin =Dmin―dmax =EI―es
轴
15
四、有关配合的术语定义
极限与配合的基本术语及定义论
1. 配合及其种类 (2)过盈配合 孔的公差带完全在轴公差带的下方。实际孔的尺寸一定小于实际轴的尺 寸,孔、轴之间产生过盈,需在外来作用下孔与轴才能结合。
12
极限与配合的基本术语及定义论
三、有关偏差与公差的术语定义
4. 尺寸公差:是指尺寸的允许变动量,孔的用Th表示,轴的用Ts表示。 公差、极限尺寸、极限偏差的关系如下: 孔的公差 Th = Dmax ― Dmin = ES―EI; 轴的公差 Ts = dmax ― dmin = es―ei;
轴
最大过盈 Ymax=Dmin -dmax =EI-es;
最小过盈 Ymin =Dmax -dmin =ES-ei;
孔
16
四、有关配合的术语定义
极限与配合的基本术语及定义论
1. 配合及其种类 (3)过渡配合 对于一批孔、轴,任取其中之一相配,可能具有间隙也可能具有过盈的 配合,称为过渡配合。孔、轴结合形成过渡配合时,孔的公差带与轴的 公差带相互交叠。
H8 H8 H8 H8 H8 H8 H8 H8 H8 H8 H8 H8 H8
H8
e7 f7 g7 h7 js7 k7 m7 n7 p7 r7 s7 t7 u7
H8 H8 H8
H8
d8 e8 f8
h8
H9
H9 H9 H9 H9
H9
c9 d9 e9 f9
h9
H10
H10 H10 c10 d10
H10 h10
最大间隙 Xmax=Dmax―dmin =ES―ei
孔
最小间隙 Xmin =Dmin―dmax =EI―es
轴
15
四、有关配合的术语定义
极限与配合的基本术语及定义论
1. 配合及其种类 (2)过盈配合 孔的公差带完全在轴公差带的下方。实际孔的尺寸一定小于实际轴的尺 寸,孔、轴之间产生过盈,需在外来作用下孔与轴才能结合。
互换性与测量技术PPT
4.3 过盈配合(3)H/u、H/v H/u、
为重型过盈配合。适用于传递和承受大的转矩和动载荷,完全依 靠过盈产生的结合力保证牢靠联结的配合。通常采用热套或冷缩法 装配,如火车轮与轴的配合。因为过盈量大,要求零件材料的许用 应力大,否则零件会被挤裂。
(4)H/x、H/y、H/z配合为特重型过 H/x、H/y、H/z配合为特重型过 盈配合,很少使用, 盈配合,很少使用,慎重使用且需试 验。 总之,配合的选择应先根据使用要求 总之, 确定配合的类型(间隙配合、 确定配合的类型(间隙配合、过渡配 过盈配合), ),然后按工件条件选 合、过盈配合),然后按工件条件选 出具体的公差带代号。 出具体的公差带代号。
3.4.2验收极限与计量器具的选择原则
误废:由于测量过程中不可避免地存在误差, 就会使得测量值在工件的极限尺寸附近时,有 可能将本来处在公差带之内的合格品判为误品。 误收:有可能将本来处在公差带之外的废品判 为合格品。 国标GB/T3177-1997《光滑工件尺寸的检验》 适用于普通计量器具,主要用于公差IT6~IT8, 基本尺寸小于500mm的光滑尺寸。

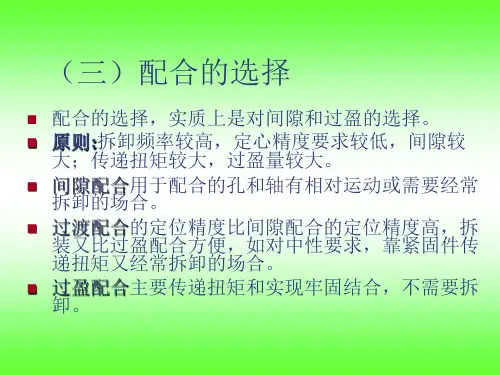

配合件的工作情况
选择配合的类型时,应考虑配合件间有无相对运 动、定心精度高低、配合件受力情况、装配情况 等。配合类型的选择可依据下表来对比选择。
配合件的生产情况
按大批大量生产时,加工后所得的尺寸通常呈 正态分布;而单件小批量生产时,加工所得的 孔的尺寸多偏向最小极限尺寸,轴的尺寸多偏 向最大极限尺寸,即呈偏态分布。所以,对于 同一使用要求,单件小批生产时采用的配合应 比大批大量生产时要松一些。如大批量生产时 的φ50H7/js6的要求,在单件小批生产时应选 择φ50H7/h6。同样,受其它工作条件的影响, 配合的间隙或过盈也应随之变化。如表2-22。
互换性与测量技术PPT
+ 0 -
+0.025 -0.025
+ 0 -
+0.025
+0.059 +0.043
+ 0 -
+0.025 +0.018 +0.002ø 50源自ø 50-0.041
ø 50
计算
解:(1) 最大间隙 Xmax=ES-ei=+0.025-(-0.041)= +0.066 mm 最小间隙 Xmin=EI-es=0-(-0.025)= +0.025 mm 配合公差 T f =︱Xmax—Xmin︱=︱+0.066-(+0.025) ︱= 0.041 mm (2) 最大过盈 Ymax=EI-es==0-(+0.059)= -0.059mm 最小过盈 Ymin=ES-ei=+0.025-(+0.043) = -0.018mm 配合公差 T f =︱Ymin—Ymax︱=︱-0.018-(-0.059)︱= 0.041 mm (3) 最大间隙 Xmax=ES-ei=+0.025-(+0.002)= +0.023 mm 最大过盈 Ymax=EI-es=0-(+0.018)= -0.018 mm 配合公差 Tf =︱Xmax—Ymax︱=︱+0.023-(-0.018)︱= 0.041 mm
Ymin
过渡配合
+ 0
孔
轴
-
可能具有间隙也可能具有过盈的配合称为过渡配合。 此时,孔的公差带与轴的公差带相互重叠。 其特征值是最大间隙X max和最大过盈Y max。 孔的最大极限尺寸减去轴的最小极限尺寸所得的代数 差称为最大间隙,用X max表示。 X max= D max- dmin=ES - ei 孔的最小极限尺寸减去轴的最大极限尺寸所得的代数 差称为最大过盈,用Y max表示。 Y max = D min- d max =EI - es 实际生产中,其平均松紧程度可能表示为平均间隙, 也可能表示为平均过盈。 即: X av (或Y av )=(X max +Y max)/2
《互换性与技术测量》课件
制造误差
由于加工过程中各种因素的影响 ,导致零件的实际尺寸、形状和 位置与理想状态存在偏差。
测量误差
由于测量设备、测量方法和环境 等因素的影响,导致测量结果的 不准确性。
磨损与疲劳
长期使用过程中,由于摩擦、振 动等因素,导致零件的几何量精 度逐渐降低。
几何量精度的检测方法
1 2 3
比较测量法
将待测零件与标准件进行比较,通过直接观察或 使用测量工具来评定零件的几何量精度。
技术测量的定义是使用测量工具和测量方法对各种量值进行测量,以获得准确、 可靠的数据和结果。
详细描述
技术测量是一种基于数学和物理原理的测量方法,通过使用各种测量工具和设备 ,对各种量值进行测量,如长度、宽度、高度、重量、温度等。它涉及到多个领 域的知识和技术,如几何量测量、机械量测量、电磁量测量等。
技术测量的基本要素
05 测量误差与数据处理
测量误差的来源与分类
•·
系统误差: 由于某种确定的、经 常性的因素引起的测量误差,其 大小和符号可以预测。例如,测 量仪器的偏差或老化。
测量误差的来源与分类
随机误差: 由于偶然因素引起的 测量误差,其大小和符号无法预 测。例如,温度、压力的微小波 动或测量仪器的不完善。
粗大误差: 由于测量者疏忽或外 部干扰引起的明显错误。例如, 读数错误或记录错误。
游隙的检测是为了确定轴承在安装后 是否具有足够的游隙,以保证轴承的 正常润滑和运转。
圆柱齿轮的互换性检测
01
02
03
04
圆柱齿轮的互换性检测主要包 括齿形精度、齿向精度和齿距
精度的检测。
齿形精度的检测是为了确保齿 轮的齿形符合设计要求,以减 小齿轮运转时的振动和噪声。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
装配基准: 用来确定零件 或部件在机器 中位置所采用 的基准
27
第二单元 几何公差及检测
二、几何公差及其检验 1.直线度误差检验 (1)在给定平面内或给定方向的直线度
28
第二单元 几何公差及检测
(2)任意方向的直线度误差
29
第二单元 几何公差及检测
直线度检测方法 (1)刀形尺法 (2)径向圆跳动法:直线度=径向圆跳动的/2 (3)实效边界法(最大实体尺寸法) 孔:最大实体尺寸=孔的最大实体尺寸(最小的孔)
15
1.一般、常用优先轴公差带
16
2. 一般、常用优先孔公差带
17
3.基孔制优先、常用配合
18
4.基轴制优先、常用配合
19
5.公差等级的主要应用范围
20
6.尺寸∠ 500mm优选配合的配合特性
21
6.尺寸∠ 500mm优选配合的配合特性
22
23
第二单元 几何公差及检测
24
第二单元 几何公差及检测
26
第二单元 几何公差及检测
一、有关基准 用来确定生产对象上几何要素间的几何关系所依据的那些点、 线、面。
设计基准: 定位基准: 根据零件在 在加工时, 机器中的位 用以确定工 置、作用, 件在机床上 为了保证其 或夹具中正 使用性能而 确位置所采 确定的基准。 用的基准。
测量基准: 用于测量已 加工表面位 置和尺寸依 据的标准
6
1.标准公差系列 为了实现零部件的互换性并满足各种使用要求,公差值必 须标准化。设计时,在满足使用要求的前提下,尽量采用标 准公差。
7
第一单元 极限与测量
2.基本偏差 国家标准对 孔和轴分别 规定了28种 基本偏差。 基本偏差靠 近“0”线
8
第一单元 极限与测量
9
第一单元 极限与测量
三、基准制 极限与配合制度规定出松紧不同的配合,来满 足各类机器零件配合性质的要求,以实现孔、轴的三 种配合。 基孔制:空的基本偏差为“0” 基轴制:轴的基本偏差为“0”
规 定基本偏差28种,标准公差20级,它们可以组成很多种公差 带。 孔有:20X 27+3(J6、J7、J8)=543种; 轴有:20X 27+4(J5、J6、J7、J8)=544种。 由这些孔、轴公差带可以组合成近30万种配合。如果将这庞 大的配合种类都交付生产上使用,既起不到标准化的作用也 不利。
-直线度公差 轴:最大实体尺寸=轴的最大实体尺寸(最大的轴)
-直线度公差
30
第二单元 几何公差及检测
2.平面度误差检验31 Nhomakorabea第二单元 几何公差及检测
要点: ①国家标准规定的14个形位公差项目及其含义; ②形位公差的标注要点及其区别; ③处理尺寸公差和形位公差关系的公差原则; ④形位公差的测量与误差评定方法; ⑤形位公差与配合的工程应用。
25
第二单元 几何公差及检测
做好几何误差检验的关键点 1.掌握几何公差的概念(关键是公差带) 2.掌握几何公差的常用检验方法 3.掌握检验量具的使用方法
•
但轴承盖需要经常拆卸,应该采用间隙配合,同时考虑到 轴承盖的性能要求和加工的经济性,轴承盖配合尺寸采用 9精度,选择轴承盖与箱体孔的配合为 J7/f9。
轴承标注
13
第一单元 极限与测量
5.孔和轴的工艺等价性 孔和轴的工艺等价性是指孔和轴加工难易程度应相同。
在常用尺寸段内,对间隙 配合和过渡配合,孔的公 差等级高于或等于IT8级时, 轴比孔应高一级,如H8/g7、 H7/n6。当孔的精度低于 IT8级时,孔和轴的公差等 级应取同一级,如H9/d9
GB/T 1800.1—1997《极限与配合基础第1部分:词汇》 GB/T 1800.2—1998《极限与配合基础第2部分:公差、偏差和配合的基本规定》 GB/T 1800.3—1998《极限与配合基础第3部分:标准公差和基本偏差数值表》 GB/T 1800.4—1999《极限与配合标准公差等级和孔、轴的极限偏差表》 GB/T 1801—1999《极限与配合公差带和配合的选择》 GB/T 1803--2003《公差与配合尺寸至18ram孔、轴公差带》 GB/T 1804--2000(一般公差未注公差的线性和角度尺寸的公差》
对过盈配合,孔的公 差等级高于或等于IT7 级时,轴应比孔高一 级,如H7/p6,而孔的 公差等级低于IT7级时, 孔和轴的公差等级应 取同一级,如H8/s8。 这样可以保证孔和轴 的工艺等价性。
14
第一单元 极限与测量
四、一般、常用和优先使用公差带 孔、轴公差带是由基本偏差和标准公差等级所组成。国标
互换性与技术测量
山东交通学院 冉广仁
1
第一单元 极限与测量
2
第一单元 极限与测量
一、有关尺寸偏差、公差的术语、定义 1.极限偏差极限偏差 极限尺寸减去其基本尺寸所得的代数差。 (1)上偏差 最大极限尺寸减去其基本尺寸所得的代数差
称为上偏差 (ES、es);最小极限尺寸减去其基本尺寸所
得的代数差称为 下偏差(EI、ei)。上、下偏差。
10
第一单元 极限与测量
基孔制和基轴制选择的原则 1. 看所配零件中有没有标准件,如轴承,与轴承外圈配则 应该采用基轴制,而与轴承内圈配则应该采用基孔制; 2. 所配零件中没有标准件的,优先选用基孔制,因为孔比 轴难加工。轴的公差一般比孔的高一级。
•
11
第一单元 极限与测量
3. 如果一根轴和多个孔配合,且配合性质不同时, 也选择基轴制。 发动机的活塞轴与连杆铜套孔和活 塞孔之间的配合。
12
第一单元 极限与测量
4.允许采用非基准制配合。非基准制配合是指相配合的孔和 轴,孔不是基准孔H,轴也不是基准轴h的配合。 轴承盖与轴承座孔的配合。在箱体孔中装配有滚动轴承和轴 承盖,有滚动轴承是标准件,它与箱体孔的配合是基轴制配 合,箱体孔的公差带已由此而确定为 J7(H6H7J6J7等),如果轴承盖与箱体 孔的配合坚持用基轴制,则配合为J/h, 属于过渡配合。
3
第一单元 极限与测量
2.尺寸公差 最大极限尺寸与最小极限尺寸之差,或上偏 差与下偏差之差。它是尺寸允许的变动量。 孔的公差:
轴的公差: T s
Ts
T sdma d xm ine sei
T sdma d xm ine sei
4
第一单元 极限与测量 3.公差带
5
第一单元 极限与测量
二、极限与配合的国家标准
