《模电理论》PPT课件
合集下载
模电课件第一节
一、放大的基本概念
放大的本质: 是实现能量的控制。 放大作用: 是小能量对大能量的控制作用。 放大的对象: 是变化量。 放大电路的核心元件: 是双极型三极管和场效应管。
上页 下页 首页
二、放大电路的主要技术指标
1.放大倍数
Rs Ii
Io
正弦测 +
试电压 -Us
+
放大 Ro
+
Ui Ri 电路 +
Uo
上页 下页 首页
4. 输入电阻
放大电路一定要有前级（信号源）为其提供信号， 那么就要从信号源取电流。输入电阻是衡量放大 电路从其前级取电流大小的参数。输入电阻越大， 从其前级取得的电流越小，对前级的影响越小。
US ~
Ii
Ui
Au
Ri
Ui Ii
上页 下页
上页 下页 首页
2.2.1 共射放大电路的基本放组大元成件iC= iB，
+EC
工作在放大区， 要保证集电结反
偏，发射结正偏。
C1
RC
C2
T
输入 ui
RB EB
uo 输出
参考点
上页 下页 首页
集电极电源，
为电路提供能
+EC
量。并保证集
电结反偏。
C1
RC
C2
T
RB
EB
上页 下页 首页
集电极电阻，
+EC 将变化的电流
C1
RC
C2
T
可以省去
RB
EB
上页 下页 首页
RB C1
+EC
RC
C2
T
单电源供电电路
上页 下页 首页
2.2.2 简单工作原理
放大的本质: 是实现能量的控制。 放大作用: 是小能量对大能量的控制作用。 放大的对象: 是变化量。 放大电路的核心元件: 是双极型三极管和场效应管。
上页 下页 首页
二、放大电路的主要技术指标
1.放大倍数
Rs Ii
Io
正弦测 +
试电压 -Us
+
放大 Ro
+
Ui Ri 电路 +
Uo
上页 下页 首页
4. 输入电阻
放大电路一定要有前级（信号源）为其提供信号， 那么就要从信号源取电流。输入电阻是衡量放大 电路从其前级取电流大小的参数。输入电阻越大， 从其前级取得的电流越小，对前级的影响越小。
US ~
Ii
Ui
Au
Ri
Ui Ii
上页 下页
上页 下页 首页
2.2.1 共射放大电路的基本放组大元成件iC= iB，
+EC
工作在放大区， 要保证集电结反
偏，发射结正偏。
C1
RC
C2
T
输入 ui
RB EB
uo 输出
参考点
上页 下页 首页
集电极电源，
为电路提供能
+EC
量。并保证集
电结反偏。
C1
RC
C2
T
RB
EB
上页 下页 首页
集电极电阻，
+EC 将变化的电流
C1
RC
C2
T
可以省去
RB
EB
上页 下页 首页
RB C1
+EC
RC
C2
T
单电源供电电路
上页 下页 首页
2.2.2 简单工作原理
《模电课件大全》课件
THANKS
感谢观看
案例二：无线通信系统的实现
总结词
无线通信系统的实现案例探讨了模拟电子技术在无线通信领域的应用，重点介绍了无线发射机和无线 接收机的设计和实现。
详细描述
该案例首先介绍了无线通信系统的基本原理和组成，然后详细阐述了无线发射机和无线接收机的设计 和实现过程。通过电路图、原理分析和测试数据等手段，展示了无线通信系统的关键技术和性能指标 。最后，对无线通信系统的优势和局限性进行了分析和讨论。
模拟电子技术的发展趋势
总结词
随着科技的不断发展，模拟电子技术也在不断进步和 完善，未来将朝着更高精度、更高速度、更低功耗的 方向发展。
详细描述
随着集成电路和微电子技术的不断发展，模拟电子器件 的精度和稳定性得到了显著提高，同时其体积和成本也 在不断降低。此外，随着数字信号处理技术的广泛应用 ，模拟电子技术也与数字电子技术相互融合，形成了混 合信号处理技术。未来，模拟电子技术将继续朝着更高 精度、更高速度、更低功耗的方向发展，为各领域的科 技进步提供更加有力的支持。
02
模拟电子技术基础
电子元件
01
02
03
电子元件的种类
电子元件是构成电子设备 的基本单元，包括电阻、 电容、电感、二极管、晶 体管等。
电子元件的作用
电子元件在模拟电子技术 中起着关键作用，它们可 以用于信号处理、放大、 滤波、振荡等。
电子元件的特性
每种电子元件都有其独特 的电气特性，如电阻的阻 值、电容的容值、电感的 感值等。
音频信号的滤波
通过模拟电子技术，可以 对音频信号进行滤波处理 ，去除噪声和其他干扰。
音频信号的调制
通过模拟电子技术，可以 将音频信号调制到高频载 波上，以便于传输和广播 。
最新模电课件-第1章-半导体器件课件PPT
第一章 常用半导体器件
§1.1 半导体基础知识 §1.2 半导体二极管 §1.3 晶体三极管 §1.4 场效应晶体管
共价键
价电子共有化，形成共价键的晶格结构
空穴
自由电子
半导体中有两种载流子:自由电子和空穴
+
-
+
-
+
-
+
-
+
-
+
-
+
-
+
-
在外电场作用下，电子的定向移动形成电流
+
-
+
-
+
-
+
-
+
-
+
-
+
-
+
-
在外电场作用下，空穴的定向移动形成电流
1.本征半导体中载流子为自由电子和空穴(金属呢？)。
2.电子和空穴成对出现,浓度相等。
3.由于热激发可产生电子和空穴,因此半导体的导 电性和温度有关,对温度很敏感。
2 杂质半导体
2.1 N型半导体
在纯净的硅晶体 中掺入五价元素 （如磷），使之取 代晶格中硅原子的 位置，就形成了N 型半导体。
PN结
I扩 I漂
当扩散电流等于漂移电流时，达到动态 平衡，形成PN结。
1.由于扩散运动形成空间电荷区和内电场;
2.内电场阻碍多子扩散，有利于少子漂移;
3.当扩散电流等于漂移电流时，达到动态 平衡，形成PN结。
3.2 PN结的单向导电性
1) PN结外加正向电压时处于导通状态 加正向电压是指P端加正电压，N端加负电压， 也称正向接法或正向偏置。
将PN结用外壳封装起来，并加上电极引线就构成了 半导体二极管。由P区引出的电极为阳极（A） ，由N区 引出的电极为阴极（ K ）。
模电全套12PPT课件
第18页/共33页
T7、T8 对管组成镜 像电流源提供放大
电路的偏置电流
(2).工作原理
第19页/共33页
1) 静态分析
静态时vi1 vi2 0 IREF IS5 ID6 ID7 I0 ID1 ID2 ID3 ID4 I0 2 vo vo1 vo2 0
第20页/共33页
vi 2
vid 2
iC 1
iC
，
2
I
不
0
变
，
ve 0
io iC4 iC 2
iC1 iC1
2iC1
第14页/共33页
(3)电压增益
+ vid /2
T3
ic3 ic1
T1
T4
ic4 io
ic2
vo2
T2
.
vid /2 +
gm
vid 2
gm
vid 2
vo2 rce4
vo2 rce2
Rc
Rc
+ voc
+
T1
vic
_
2ro
T2
2ro
Avc 1
voc1 vic
voc 2 vic
rbe
Rc
21
ro
一般情况下，
+ vic
1 2ro rbe， 1,
_
Avc 1
RC 2ro
输入电阻：Ri
1 2
rbe
21
ro
第7页/共33页输出电阻：Ro Rc
⑶ 共模抑制比ＫCMR
• 共模抑制比是衡量差分式放大电路放大差模信号和抑 制共模信号的能力的技术指标，其定义为放大电路对 差 模 信 号 的 电 压 增 益 Av d 与 对 共 模 信 号 的 电 压 增 益 Av c 之比的绝对值，即

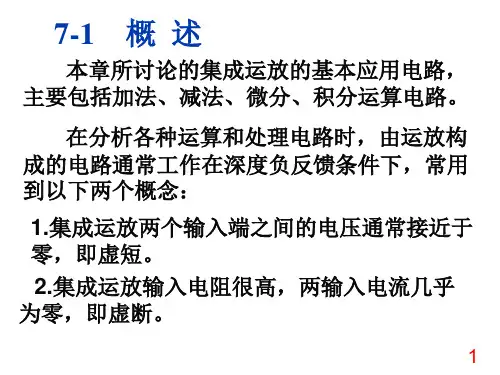

模电ppt课件第七章
出端和输入端之间引入一个负反馈，从而 保证输出与输入成线性关系。
因此有无负反馈是判断运放电路工作
在线性区的重要特征。
所有工作在运算电路和放大电路中的
运放都是工作在线性区。
6
2、非线性工作区 如果运放工作时不接
v0 vom
反馈或接入正反馈时，其
输出将为±Vom，此时输 出与输入电压为非线性关
0
vP-vN
uo2
虚短路：
ua ui1 ub ui2
虚开路：
uo1 uo2 ua ub
2R RW
RW
ui1 ui2
RW
uo2 uo1
2R RW RW
(ui 2
ui1)
35
R1
R2
– A
+
• 三运放电路是差 动放大器，放大 倍数可变。
• 由于输入均在同 相端，此电路的 输入电阻高。
R1
R2
虚开路
i1
ui R1
i2
uM R2
uo
i3
uM R3
i4
uM uo R4
i2 i3 i4
18
uo
(
R2 R3
R2 R4 R1 R3
R3 R4
)ui
Au
uo ui
R2 R3
R2 R4 R1 R3
R3 R4
R2 (1 R4 R4 )
R1
R2 R3
该放大电路，在放大倍数较大时，可避免使用大电 阻。但R3的存在，削弱了负反馈。
差动放大器放大了两个信号的差，但是它的输 入电阻不高（=2R1）, 这是由于反相输入造成。
因此应选用较高KCMR的运放。
33
（4）利用三运放组成加减运算电路
因此有无负反馈是判断运放电路工作
在线性区的重要特征。
所有工作在运算电路和放大电路中的
运放都是工作在线性区。
6
2、非线性工作区 如果运放工作时不接
v0 vom
反馈或接入正反馈时，其
输出将为±Vom，此时输 出与输入电压为非线性关
0
vP-vN
uo2
虚短路：
ua ui1 ub ui2
虚开路：
uo1 uo2 ua ub
2R RW
RW
ui1 ui2
RW
uo2 uo1
2R RW RW
(ui 2
ui1)
35
R1
R2
– A
+
• 三运放电路是差 动放大器，放大 倍数可变。
• 由于输入均在同 相端，此电路的 输入电阻高。
R1
R2
虚开路
i1
ui R1
i2
uM R2
uo
i3
uM R3
i4
uM uo R4
i2 i3 i4
18
uo
(
R2 R3
R2 R4 R1 R3
R3 R4
)ui
Au
uo ui
R2 R3
R2 R4 R1 R3
R3 R4
R2 (1 R4 R4 )
R1
R2 R3
该放大电路，在放大倍数较大时，可避免使用大电 阻。但R3的存在，削弱了负反馈。
差动放大器放大了两个信号的差，但是它的输 入电阻不高（=2R1）, 这是由于反相输入造成。
因此应选用较高KCMR的运放。
33
（4）利用三运放组成加减运算电路
模电第一节ppt
1785年，库仑用自己发明的扭秤建立了静电学中著 名的库仑定律。即两电荷间的力与两电荷的乘积成正 比，与两者的距离平方成反比。库仑定律是电学发展 史上的第一个定量规律，它使电学的研究从定性进入 定量阶段，是电学史中的一块重要的里程碑。电荷的 单位库仑就是以他的姓氏命名的。同年，他在给法国 科学院的《电力定律》的论文中详细地介绍了他的实 验装置，测试经过和实验结果。
AHU
Fundamental of Electronic Technology
宋昴
1
AHU
Fundamentபைடு நூலகம்l of Electronic Technology
2
1.1 课程慨述 1.2 电子学发展史 1.3 信号的传输与电子系统 1.4 放大电路的基本知识 1.5 学习方法与要求
3
1.1 课程概述
6
库仑在1736年6月14日生于法国昂古莱姆。青少年 时期，他就受到了良好的教育。他后来到巴黎军事工 程学院学习，离开学校后，他进入西印度马提尼克皇 家工程公司工作。工作了八年以后，他又在埃克斯岛 瑟堡等地服役。这时库仑就已开始从事科学研究工作， 他把主要精力放在研究工程力学和静力学问题上。
1777年法国科学院悬赏，征求改良航海指南针中的 磁针的方法。库仑对磁力进行深入细致的研究发现扭 力和针转过的角度成比例关系，从而可利用这种装置 算出静电力或磁力的大小。这导致他发明了扭秤， 1782年，他当选为法国科学院院士。
• 课程平时成绩占30%（其中课外作业占15%、课堂考勤占 15%），期末考试成绩占70% 。
4
1.2 电子学发展史
1750年，富兰克林指出：雷电与摩擦生电是一回事 1785年，库仑总结出电荷的力学定理 1800年，伏特创立了电位差理论 1820年，奥斯特发现导线通电磁针偏转 1831年，法拉第完成磁生电实验 1865年，麦克斯韦发表电磁理论公式 1888年，赫兹证明了电磁波的存在 1896年，马可尼发明电报，获1908年诺贝尔奖 1897年，汤姆孙发现电子，获1906年诺贝尔奖 1947年，萧克利、巴丁、布拉顿发明晶体管，获56年诺贝尔奖 1958年，基尔比发明集成电路，获2000年诺贝尔奖
AHU
Fundamental of Electronic Technology
宋昴
1
AHU
Fundamentபைடு நூலகம்l of Electronic Technology
2
1.1 课程慨述 1.2 电子学发展史 1.3 信号的传输与电子系统 1.4 放大电路的基本知识 1.5 学习方法与要求
3
1.1 课程概述
6
库仑在1736年6月14日生于法国昂古莱姆。青少年 时期，他就受到了良好的教育。他后来到巴黎军事工 程学院学习，离开学校后，他进入西印度马提尼克皇 家工程公司工作。工作了八年以后，他又在埃克斯岛 瑟堡等地服役。这时库仑就已开始从事科学研究工作， 他把主要精力放在研究工程力学和静力学问题上。
1777年法国科学院悬赏，征求改良航海指南针中的 磁针的方法。库仑对磁力进行深入细致的研究发现扭 力和针转过的角度成比例关系，从而可利用这种装置 算出静电力或磁力的大小。这导致他发明了扭秤， 1782年，他当选为法国科学院院士。
• 课程平时成绩占30%（其中课外作业占15%、课堂考勤占 15%），期末考试成绩占70% 。
4
1.2 电子学发展史
1750年，富兰克林指出：雷电与摩擦生电是一回事 1785年，库仑总结出电荷的力学定理 1800年，伏特创立了电位差理论 1820年，奥斯特发现导线通电磁针偏转 1831年，法拉第完成磁生电实验 1865年，麦克斯韦发表电磁理论公式 1888年，赫兹证明了电磁波的存在 1896年，马可尼发明电报，获1908年诺贝尔奖 1897年，汤姆孙发现电子，获1906年诺贝尔奖 1947年，萧克利、巴丁、布拉顿发明晶体管，获56年诺贝尔奖 1958年，基尔比发明集成电路，获2000年诺贝尔奖
模电全套15PPT课件
第1页/共34页
7.1 反馈的基本概念与分类
7.1.1 什么是反馈 7.1.2 直流反馈与交流反馈 7.1.3 正反馈与负反馈 7.1.4 串联反馈与并联反馈 7.1.5 电压反馈与电流反馈
第2页/共34页
在电子设备中经常采用 反馈的方法来改善电路的性 能，以达到预定的指标。例 如，采用直流负反馈稳定静 态工作点。
负反馈的组态不同，稳定的增益不同（Avf、Arf、Agf、Aif）
第22页/共34页
7.4.2 减少非线性失真
无负反馈
xi
xo
A
大 小
加入负反馈
略小
预失真
略大
xi + –
略大
xid
A
xf
略小
F
第23页/共34页
xo 接近正弦波
1——开环特性 2——闭环特性
闭环时增益减小，线性度变好。 引入负反馈只能减少环内放大电路产生的失真，如果输入波形本身就是失真 的，即使引入负反馈，也无济于事。
闭环放大倍数A f
回路增益A F
第19页/共34页
反馈深度1 A F
反馈深度讨论
若 1 A F 1 则 Af A ——负反馈
若 1 A F 1 则 Af A ——正反馈
若 1 A F 0
若 1 A F 1
则 Af ——自激振荡
.
.
. A A1 Af 1 A F A F F ——深度负反馈
把电路输出回路的电量（电压或电流）的一部分或全部通过某种电路（反馈电 路），用一定的方式馈送到输入回路，以影响输入电量的过程。
输 入 信 号xi 输 出 信 号xo 反馈信号x f 净输入信号xid xi x f
xi +
7.1 反馈的基本概念与分类
7.1.1 什么是反馈 7.1.2 直流反馈与交流反馈 7.1.3 正反馈与负反馈 7.1.4 串联反馈与并联反馈 7.1.5 电压反馈与电流反馈
第2页/共34页
在电子设备中经常采用 反馈的方法来改善电路的性 能，以达到预定的指标。例 如，采用直流负反馈稳定静 态工作点。
负反馈的组态不同，稳定的增益不同（Avf、Arf、Agf、Aif）
第22页/共34页
7.4.2 减少非线性失真
无负反馈
xi
xo
A
大 小
加入负反馈
略小
预失真
略大
xi + –
略大
xid
A
xf
略小
F
第23页/共34页
xo 接近正弦波
1——开环特性 2——闭环特性
闭环时增益减小，线性度变好。 引入负反馈只能减少环内放大电路产生的失真，如果输入波形本身就是失真 的，即使引入负反馈，也无济于事。
闭环放大倍数A f
回路增益A F
第19页/共34页
反馈深度1 A F
反馈深度讨论
若 1 A F 1 则 Af A ——负反馈
若 1 A F 1 则 Af A ——正反馈
若 1 A F 0
若 1 A F 1
则 Af ——自激振荡
.
.
. A A1 Af 1 A F A F F ——深度负反馈
把电路输出回路的电量（电压或电流）的一部分或全部通过某种电路（反馈电 路），用一定的方式馈送到输入回路，以影响输入电量的过程。
输 入 信 号xi 输 出 信 号xo 反馈信号x f 净输入信号xid xi x f
xi +
模电的课件
理、步骤、数据记录等。
实验实施
03
按照实验方案进行实验操作，注意观察和记录实验数据，及时
处理异常情况。
实验结果分析与讨论
实验结果整理
对实验数据进行整理和分析，确保数据的准确性和可靠性。
结果讨论
根据实验结果，对实验原理、操作过程、数据处理等方面进行讨 论和总结。
改进建议
针对实验中存在的问题和不足，提出改进建议和措施，为今后的 实验教学提供参考。
模拟电路的特点
模拟电路具有连续性、真实性等特点 ，能够实现对模拟信号的放大、滤波 、转换等功能。
模拟电路与数字电路区别
信号形式
模拟电路处理的是连续的模拟信 号，而数字电路处理的是离散的
数字信号。
信号处理方式
模拟电路通过对模拟信号进行放大 、滤波等操作实现信号的处理，而 数字电路则通过逻辑门电路对数字 信号进行运算和处理。
放大电路
01
02
03
电压放大电路
通过电阻和电容等元件， 将输入信号放大，输出电 压幅度远大于输入电压幅 度。
电流放大电路
通过晶体管等元件，将输 入信号放大，输出电流幅 度远大于输入电流幅度。
功率放大电路
通过晶体管等元件，将输 入信号放大，输出功率远 大于输入功率，用于驱动 负载。
滤波电路
低通滤波电路
精度和稳定性
由于数字信号只有高低电平两种状 态，因此数字电路的精度和稳定性 通常比模拟电路更高。
模拟电路应用领域
通信领域
模拟电路在通信领域中有着广 泛的应用，如手机、电话、无 线电等通信设备中都离不开模
拟电路。
音频领域
模拟电路可以实现对音频信号 的放大和处理，因此在音响、 录音设备等音频领域中也有广 泛的应用。
模电课件第二章PPT课件
例如：3DG6(NPN)， U(BR)CBO =115V， U(BR)CEO =60V，U(BR)EBO=8V。
2 集电极最大允许电流ICM ICM一般指β下降到正常值的2/3时所对应的
集电极电流。当iC >ICM时，虽然管子不致于损坏， 但β值已经明显减小。
第27页/共71页
3 集电极最大允许耗散功率PCM ※ PCM 表示集电极上允许损耗功率的最大
1.三区(发射区、基区、集电区)二结（发射结、 集电结） 2.分类：PNP型、NPN型 3.双极型晶体管具有放大作用的结构条件： ①N+、P（发射区相对于基区重掺杂）②基 区薄③集电结的面积大 4.管子符号的箭头方向为发射结正偏的方向
第4页/共71页
2-1-1 放大状态下晶体管中载流子的传输过程
IC
ICQ
＋
分析：
IBQ RB 270k UBB 6V
3k UCEQ
12V
－
RC 当UBB从0~0.7V之间时， 两个结都反偏，管子进入
UCC 截止区。IBQ=ICQ≈0。 UCEQ≈UCC。
(a) 电路
第38页/共71页
ICQ
IBQ RB 270k UBB 6V
＋
3k UCEQ
12V
RC UCC
－
(a) 电路
四、晶体管的极限参数
1 击穿电压 U(BR)CBO指发射极开路时，集电极—基极间的
反向击穿电压。 U(BR)CEO指基极开路时，集电极—发射极间的
反向击穿电压。 U(BR)CEO < U(BR)CBO。
第26页/共71页
U(BR)EBO指集电极开路时，发射极—基极间的 反向击穿电压。普通晶体管该电压值比较小，只 有几伏。
2 集电极最大允许电流ICM ICM一般指β下降到正常值的2/3时所对应的
集电极电流。当iC >ICM时，虽然管子不致于损坏， 但β值已经明显减小。
第27页/共71页
3 集电极最大允许耗散功率PCM ※ PCM 表示集电极上允许损耗功率的最大
1.三区(发射区、基区、集电区)二结（发射结、 集电结） 2.分类：PNP型、NPN型 3.双极型晶体管具有放大作用的结构条件： ①N+、P（发射区相对于基区重掺杂）②基 区薄③集电结的面积大 4.管子符号的箭头方向为发射结正偏的方向
第4页/共71页
2-1-1 放大状态下晶体管中载流子的传输过程
IC
ICQ
＋
分析：
IBQ RB 270k UBB 6V
3k UCEQ
12V
－
RC 当UBB从0~0.7V之间时， 两个结都反偏，管子进入
UCC 截止区。IBQ=ICQ≈0。 UCEQ≈UCC。
(a) 电路
第38页/共71页
ICQ
IBQ RB 270k UBB 6V
＋
3k UCEQ
12V
RC UCC
－
(a) 电路
四、晶体管的极限参数
1 击穿电压 U(BR)CBO指发射极开路时，集电极—基极间的
反向击穿电压。 U(BR)CEO指基极开路时，集电极—发射极间的
反向击穿电压。 U(BR)CEO < U(BR)CBO。
第26页/共71页
U(BR)EBO指集电极开路时，发射极—基极间的 反向击穿电压。普通晶体管该电压值比较小，只 有几伏。
模电课件ppt
线性系统分析
研究非线性电路的静态和动态特性，如分岔、混沌等现象。
非线性系统分析
利用控制理论和方法研究电路系统的反馈控制和自动调节。
控制系统分析
通过最优化算法和数学规划方法，寻求电路性能的最佳设计方案。
最优化系统分析
模拟电路元件
总结词
电阻是模拟电路中最基本的元件之一，用于限制电流。
详细描述
电阻的阻值大小由其材料、长度和横截面积决定，通常用欧姆（Ω）作为单位。在电路中，电阻用于调节电流和电压，实现各种不同的功能。
总结词
不同类型的电阻具有不同的特性，如碳膜电阻、金属膜电阻、水泥电阻等。
详细描述
碳膜电阻具有较好的稳定性，适用于高精度的测量和控制系统；金属膜电阻具有较低的温度系数和稳定的性能，适用于高频电路；水泥电阻则具有较大的功率容量，适用于大电流电路。
01
02
03
04
总结词：电容是模拟电路中用于存储电荷的元件，具有隔直流通交流的特性。详细描述：电容的容量大小由其电极面积和间距决定，通常用法拉（F）作为单位。在电路中，电容用于滤波、旁路、耦合等作用，能够平滑电流或电压的波动。总结词：不同类型的电容具有不同的特性，如电解电容、陶瓷电容、薄膜电容等。详细描述：电解电容具有较大的容量和较低的价格，适用于低频电路；陶瓷电容具有较高的绝缘性能和稳定的温度系数，适用于高频电路；薄膜电容具有较小的体积和较高的可靠性，适用于小型化和便携式设备。
电压放大倍数是指输出电压与输入电压的比值，用于衡量模拟电路的放大能力。
电压放大倍数是模拟电路的重要性能指标之一，它反映了电路对输入信号的放大能力。在理想情况下，电压放大倍数越大，电路的放大能力越强。然而，在实际应用中，过高的放大倍数可能导致信号失真和稳定性问题。因此，需要根据实际需求选择合适的放大倍数。
研究非线性电路的静态和动态特性，如分岔、混沌等现象。
非线性系统分析
利用控制理论和方法研究电路系统的反馈控制和自动调节。
控制系统分析
通过最优化算法和数学规划方法，寻求电路性能的最佳设计方案。
最优化系统分析
模拟电路元件
总结词
电阻是模拟电路中最基本的元件之一，用于限制电流。
详细描述
电阻的阻值大小由其材料、长度和横截面积决定，通常用欧姆（Ω）作为单位。在电路中，电阻用于调节电流和电压，实现各种不同的功能。
总结词
不同类型的电阻具有不同的特性，如碳膜电阻、金属膜电阻、水泥电阻等。
详细描述
碳膜电阻具有较好的稳定性，适用于高精度的测量和控制系统；金属膜电阻具有较低的温度系数和稳定的性能，适用于高频电路；水泥电阻则具有较大的功率容量，适用于大电流电路。
01
02
03
04
总结词：电容是模拟电路中用于存储电荷的元件，具有隔直流通交流的特性。详细描述：电容的容量大小由其电极面积和间距决定，通常用法拉（F）作为单位。在电路中，电容用于滤波、旁路、耦合等作用，能够平滑电流或电压的波动。总结词：不同类型的电容具有不同的特性，如电解电容、陶瓷电容、薄膜电容等。详细描述：电解电容具有较大的容量和较低的价格，适用于低频电路；陶瓷电容具有较高的绝缘性能和稳定的温度系数，适用于高频电路；薄膜电容具有较小的体积和较高的可靠性，适用于小型化和便携式设备。
电压放大倍数是指输出电压与输入电压的比值，用于衡量模拟电路的放大能力。
电压放大倍数是模拟电路的重要性能指标之一，它反映了电路对输入信号的放大能力。在理想情况下，电压放大倍数越大，电路的放大能力越强。然而，在实际应用中，过高的放大倍数可能导致信号失真和稳定性问题。因此，需要根据实际需求选择合适的放大倍数。
模电上课PPT课件
Io
Uο RL
2.34
U RL
Uab 3U
3) 流过每管电流平均值 ID
ID
1 3
Io
0.78
U RL
4) 每管承受的最高反向电压 UDRM
UDRM 3 2U 2.45U
第20页/共78页
5.3 二极管峰值采样电路
• 在半波整流电路中利用二极管单向导电性，将交流电压 转化为直流脉动电压，分析过程中，二极管正向偏置导 通时，输入电压直接传输到输出端。
u
电学参数： 暗电流，光电流，最高工作范围
光学参数：
光谱范围，灵敏度，峰值波长
实物照片
第9页/共78页
补充：选择二极管限流电阻
步骤： 1. 设定工作电压(如 0.7 V；2 V (LED)；UZ ) 2. 确定工作电流(如 1 mA；10 mA；5 mA) 3. 根据欧姆定律求电阻 R = (UI UD)/ ID (R 要选择标称值)
g U1
IO
g为转移电导，电导量纲。 电流控制电流源CCCS
控制变量必须在电 路其他位置标出！
I1
IO IO I1
I1
IO
为电流传输（放大）系数，无量纲。
第31页/共78页
放大电路主要性能指标包括：放大倍数、输入
电阻和输出电阻
1. 放大倍数
放大倍数是反映放大电路放大能力的关键指标，定义为 放大电路输出信号与输入信号的比值，根据放大电路的 输入输出变量不同可以有四种形式的放大倍数：
第10页/共78页
5.3.2 二极管在整流电路中的应用
整流电路的目的是把交流电压转变为直流脉动的电压。 常见的整流电路有单相半波、全波、桥式整流等
u2
1. 单相半波整流电路
第一章-模电课件PPT课件
第3页/共33页
1.1 信 号
1.信号： 信息的载体
温度、气压、风速、声音等
如何表达？
——传感器（信号源）
——连续变化的电信号（模拟信号）
——放大、滤波
——驱动负载（显示装置、扬声器等）
模拟电路最基本的 处理信号的功能
微第音4页器/共输33出页的某一段信号的波形
1.1 信号
2. 电信号源的电路表达形式
vo
Avovi
RL Ro RL
则电压增益为
Av
vo vi
Avo
RL Ro RL
由此可见 RL
Av 即负载的大小会影响增益的大小
要想减小负载的影响，则希望…？ （考虑改变放大电路的参数）
Ro RL 理想情况 Ro 0
第18页/共33页
另一方面，考虑到 输入回路对信号源的 衰减
有
vi
Rs
Ri
幅度失真： 对不同频率的信号增
益不同产生的失真。
第29页/共33页
1.5 放大电路的主要性能指标
4. 频率响应
B.频率失真（线性失真）
幅度失真： 对不同频率的信号增
益不同产生的失真。
相位失真： 对不同频率的信号相
移不同产生的失真。
第30页/共33页
1.5 放大电路的主要性能指标
5. 非线性失真
由元器件非线性特性 引起的失真。
由输入回路得
ii
is
Rs Rs Ri
要想减小对信号源的衰减，则希望…？ Ri Rs 理想情况 Ri 0
第20页/共33页
C. 互阻放大模型（自学） D. 互导放大模型（自学） 注意：图1.4.2的电路模型可以由戴维宁－诺顿等 效变换原理进行互换，但一般根据电路概念明确 的原则选择等效电路。 E. 隔离放大电路模型（抗干扰）
1.1 信 号
1.信号： 信息的载体
温度、气压、风速、声音等
如何表达？
——传感器（信号源）
——连续变化的电信号（模拟信号）
——放大、滤波
——驱动负载（显示装置、扬声器等）
模拟电路最基本的 处理信号的功能
微第音4页器/共输33出页的某一段信号的波形
1.1 信号
2. 电信号源的电路表达形式
vo
Avovi
RL Ro RL
则电压增益为
Av
vo vi
Avo
RL Ro RL
由此可见 RL
Av 即负载的大小会影响增益的大小
要想减小负载的影响，则希望…？ （考虑改变放大电路的参数）
Ro RL 理想情况 Ro 0
第18页/共33页
另一方面，考虑到 输入回路对信号源的 衰减
有
vi
Rs
Ri
幅度失真： 对不同频率的信号增
益不同产生的失真。
第29页/共33页
1.5 放大电路的主要性能指标
4. 频率响应
B.频率失真（线性失真）
幅度失真： 对不同频率的信号增
益不同产生的失真。
相位失真： 对不同频率的信号相
移不同产生的失真。
第30页/共33页
1.5 放大电路的主要性能指标
5. 非线性失真
由元器件非线性特性 引起的失真。
由输入回路得
ii
is
Rs Rs Ri
要想减小对信号源的衰减，则希望…？ Ri Rs 理想情况 Ri 0
第20页/共33页
C. 互阻放大模型（自学） D. 互导放大模型（自学） 注意：图1.4.2的电路模型可以由戴维宁－诺顿等 效变换原理进行互换，但一般根据电路概念明确 的原则选择等效电路。 E. 隔离放大电路模型（抗干扰）
模电第一节PPT(1-半导体基础知识)
扩散
在没有电场的情况下，载流子会从高浓度区域向低浓度区域 扩散。
载流子的产生与复合
产生
在半导体中，载流子的产生主要通过热激发和光激发两种方式。热激发是指电子从价带跃迁到导带； 光激发是指光子与价带电子相互作用，将其激发到导带。
复合
载流子在半导体中会相互复合，释放出能量。这种复合过程分为带间复合和带内复合两种类型。带间 复合是指电子和空穴分别从导带和价带跃迁回各自原来的能级；带内复合是指电子和空穴在同一能级 上发生相互作用，释放出能量。
详细描述
半导体可以根据其导电类型分为P型和N型两种。P型半导体中，多数载流子为空 穴；N型半导体中，多数载流子为电子。
半导体的特性
总结词
半导体的特性
详细描述
半导体的特性包括热敏性、光敏性和掺杂性。热敏性是指半导体材料的电阻随温度变化而变化的特性；光敏性是 指半导体材料能够将光能转换为电能的特性；掺杂性是指通过向半导体中添加其他元素来改变其导电性能的特性。
和热导率等。
常见的合金半导体有硅化物、氮 化物和硫化物等。
03
半导体中的载流子
电子与空穴
电子
带负电荷，是半导体的主要载流 子。在半导体中，电子可以在价 带和导带之间自由移动。
空穴
带正电荷，是电子缺失所产生的 虚拟粒子。在半导体中，空穴的 运动方向与电子相反。
载流子的运动与扩散
运动
在电场的作用下，载流子会沿着电场方向运动，形成电流。
度和性能。
三维集成技术
通过三维集成技术，将不同工艺 的芯片集成在一个封装内，实现
更高效的系统级集成。
柔性电子技术
柔性电子技术使得电子设备可以 弯曲、折叠，具有轻便、可穿戴 等特点，为新型电子产品提供了
