格力MR系列热回收模块式风冷冷(热)水机组参考资料
【7A文】格力模块式风冷冷(热)水机组控制系统指南
B 系列模块式风冷冷（热）水机组控制系统指南珠海格力电器股份有限公司GREE ELECTRIC APPLIANCES INC. OF ZHUHAI 目 录● 系统简介 (1)● 控制对象 (1)● 电源控制柜 (1)● 机组接线 (2)● 机组调试及试运行 (2)● 机组开、关机 (4)● 显示板概述………………………………………………………………….………..5 ● 显示板控制面板………………………………………………………………………5®●显示板操作说明 (6)1．机组的开/关 (6)2．默认主页菜单 (6)3．主控制菜单 (6)3．1用户设置 (7)3．2模块查看 (8)3．3参数设定 (10)3．4版本信息 (11)●菜单结构（不带远程接口） (11)●菜单结构（带远程接口） (12)●显示板拨码开关的设置（带远程接口） (12)●附图一主模块与子模块之间的联网方法和接线示意图 (13)●附图二机组电控柜接线原理图 (14)●附图三机组电源控制柜元器件布局示意图 (15)●系统简介模块式风冷冷（热）水机组的控制系统，是由一个主模块控制器和最多七个子模块控制器通过联网组成，机组在主模块控制器的统一控制下，实现智能化控制与管理，具有以下几个特点：1.高可靠性的硬件资源，保证控制系统长期可靠地正常运行；2.模块化组态形式，适应不同用户多种形式使用；3.智能化控制软件，实现机组最优节能运行；4.齐全、快速的故障自诊断功能，保护机组安全运转；5.简便、实用的全中文操作界面，方便用户日常使用与维护；6.功能强大，能控制水泵、辅助电加热，冬天时具备自动防冷水冻结功能。
7.显示板可进行远程控制。
●控制对象模块式控制系统的控制对象是一至八台冷（热）水机组模块。
每个模块控制器控制对象包括：二台压缩机、二个四通阀（热泵）、二台冷凝风机；主模块控制器还可控制一台水泵和两个辅助电加热器。
注：控制水泵和辅助电加热器的交流接触器用户自备，控制器只提供水泵和辅助电加热器的控制信号输出（~220V）。
热回收风冷模块机组课件
热回收风冷模块机组能够回收排风中的热 量，减少能量的浪费，降低运行成本。
环保
灵活多用
通过回收热量，减少了冷气的排放，降低 了对环境的影响。
热回收风冷模块机组适用于各种规模和类 型的建筑，可以根据实际需求进行定制和 调整。
工作原理
工作原理：热回收风冷模块机组通过特殊的热回收器， 将排风中的热量回收并利用，同时将新风进行冷却处理 ，以达到节能和环保的效果。 排风系统将室内的空气排出室外，同时将热量释放到空 气中。
智能化控制技术的应用使得热回 收风冷模块机组能够实现远程监 控、故障诊断和自动调节等功能， 提高机组的运行稳定性和可靠性。
多功能集成技术
多功能集成技术是未来热回收风 冷模块机组的发展方向，通过集 成多种功能如热回收、新风处理、 空气净化等，提高机组的综合性
能和适应性。
应用领域拓展
商业建筑领域
随着商业建筑的快速发展，热回收风冷模块机组在商业建 筑空调系统中得到广泛应用，满足商业建筑高效、节能、 舒适的需求。
热回收风冷模块机组 课件
目录
CONTENTS
• 热回收风冷模块机组概述 • 热回收风冷模块机组组成 • 热回收风冷模块机组性能 • 热回收风冷模块机组安装与维护 • 热回收风冷模块机组发展前景
01 热回收风冷模块机组概述
定义与特点
定义
高效节能
热回收风冷模块机组是一种高效、节能的 空气调节设备，它通过回收和利用排风的 热量来达到节能和环保的效果。
影响因素
风冷效果受到风量、风速、散热器设 计等因素的影响。合理配置这些因素 可以提高风冷效果。
能耗与环保性能
能耗
热回收风冷模块机组的能耗是评价其性能的重要指标之一。低能耗的机组可以 降低运行成本，同时减少对环境的影响。

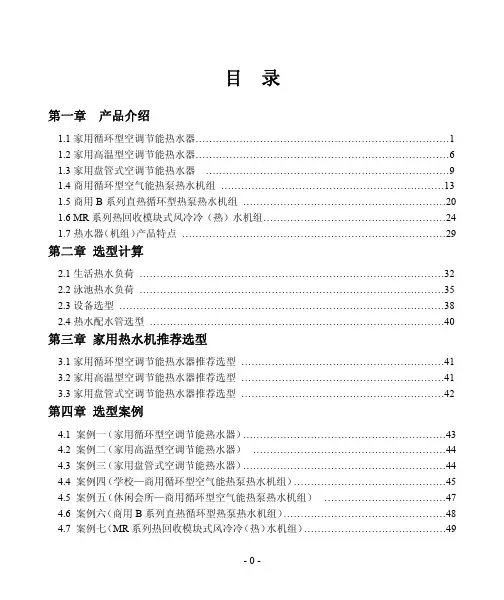

空气源热泵机组设计选型
（1）空调节能热水器参数表
型号
额定制热量 额定热水产量 额定输入功率
项目 kW L/h kW
KFRS-3.8/NbA 3.8 82 1.02
-6-
KFRS-5.0/NbA 5.0 108 1.35
续上表
型号
项目
KFRS-3.8/NbA
KFRS-5.0/NbA
最大输入功率
kW
1．75
2.43
出水温度
热水输出
安全 止回阀 过滤器 截止阀（常开）
自来水
下部感温包 水箱接地线
排污口 截止阀
-8-
1.3 家用盘管式空调节能热水器 1.3.1 产品外形图
系列名称
型号
制热量 （kW）
主机
产品外形图 水箱
线控器
KFRS-3.3J/A 3.3
盘
管
式
空
调
节
KFRS-4.0J/A 4.0
能
热
水
器
KFRS-5.0J/A 5.0
额定输入功率
最大输入功率
出水温度
电源
绝缘等级
防水等级
制冷剂
充注量
外机尺寸
宽×深×高
包装尺寸
宽×深×高
堆放层次
机组净重/毛重
噪音
kW L/h kW kW ℃ － － － 名称 kg mm mm
kg dB(A)
KFRS-3.5/A
3.5 75 0.9 1.3 （默认）50℃，35--55℃范围可调 220V～ 50Hz I IP×4 R22 0.65 762×256×750 878×360×800 3 50/55 50
0.7
外形尺寸 （外径×高） mm Φ520×1350
格力MB系列模块机组LSQW(R)FMB
15
17.5
10
15
17.5
水侧换热器
高效壳管式换热器
最高承压
MPa
1
进出水管径
mm
DN65
DN65
DN80
DN65
DN65
DN80
空气侧换热
形式
高效翅片盘管式
空气流量
m3/h
?3.2×10^4?
?3.7×10^4?
?6.1×10^4?
?3.2×10^4?
?3.7×10^4?
?6.1×10^4?
风机额定功率
KW
1.15×2
1.15×2
0.75×4
1.15×2
1.15×2
0.75×4
外形尺寸
宽
mm
2110
2110
2410
21Hale Waihona Puke 021102410
深
mm
1100
1100
1900
1100
1100
1900
高
mm
2140
2140
2240
2140
2140
2240
机组总重量
kg
1000
1100
1800
1000
KW
20
25
40
22
26.8
43
噪声
dB(A)
67
68
69
67
68
69
电源
380V 3N～50Hz
压缩机形式
全封闭涡旋式柔性压缩机
制冷剂
R22
R407C
充注量
kg
10×2
12.7×2
20×2
格力模块式风冷冷热水机组
型号
LSQWRF_M/B
35
45
制冷量
kW
35
45
制热量
kW
37
47.5
制冷额定功率
kW
13
16.3
制热额定功率
kW
14
17.5
噪声
dB(A)
62
66
电源
380V 3N～ 50Hz
运转控制
微电脑全自动控制，运行状态显示，异常状态报警。
安全保护
高低压保护，排气高温保护，防冻结保护，过流保护，逆相缺相保护，缺水断水保护，压缩机过热保护
2.5～6
18～48
热泵制热
40～50
2.5～6
-15～24
说明：如使用条件超出工作范围，请与我公司联系。
5、产品能力修正
不同环境温度和冷冻水出水温度时制冷量曲线图及不同环境温度和热水出水温度时的制热量曲线图
三、产品安装
1、安装基础与环境
为确保机组的正常运行和防止故障，安装工作必须由具备一定制冷空调知识并有相当经验的技师承担，安装前应仔细阅读安装说明书。
5产品能力修正不同环境温度和冷冻水出水温度时制冷量曲线图及不同环境温度和热水出水温度时的制热量曲线图652560305535504540404525201510101112131415lsqwrf35mb制冷量修正曲线图7570256530356040504535302520101112131415冷冻lsqwrf45mb制冷量修正曲线图95902585308035754070455550101112131415lsqwrf65mb制冷量修正曲线图1152511010530100359540854565605550154010302520510153035404550lsqwrf35mb制热量修正曲线图757065601555501030510253035404550lsqwrf45mb制热量修正曲线图959085801575105555045103035404550lsqwrf65mb制热量修正曲线图11010510015959010水温度lsqwrf65mb制冷量修正曲线图11525110105301003595408545706560101112131415lsqwrf80mb制冷量修正曲线图190182517101112131415冷冻lsqwrf130mb制冷量修正曲线图220210252003018040101112131415冷冻lsqwrf160mb制冷量修正曲线图lsqwrf65mb制热量修正曲线图1101051001595901056055103035404550lsqwrf80mb制热量修正曲线图180170151601501051009010803035404550水温度lsqwrf130mb制热量修正曲线图21020015190180101405120101103035404550lsqwrf160mb制热量修正曲线图三产品安装1安装基础与环境为确保机组的正常运行和防止故障安装工作必须由具备一定制冷空调知识并有相当经验的技师承担安装前应仔细阅读安装说明书
模块机简介
型号示例： 型号示例： LSQWRF60M/A 表示名义制冷量为 千瓦，采用全封闭涡 表示名义制冷量为60千瓦 千瓦， 旋压缩机的模块式风冷冷热水机组。 控制器采用中文控制器） 旋压缩机的模块式风冷冷热水机组。 （控制器采用中文控制器）
4
机 组 功 能
格力模块式风冷冷（ 格力模块式风冷冷（热）水机组的控制系统，是由 水机组的控制系统， 一个主模块控制器和最多五个子模块控制器通过联网组 成，机组在主模块控制器的统一控制下，实现智能化控 机组在主模块控制器的统一控制下， 制与管理，具体功能如下： 制与管理，具体功能如下： 一、控制功能 二、保护功能 三、显示功能
3 空气侧换热器 6 高压储液罐 9 板式换热器 12 制热膨胀阀
进水
1
11 7
12
6
9 8
出水
制冷系统简图
10
4 3
10 1 7
进水
9 8
出水
3
10 1 7
进水
9 8
出水
4 3
10 1 7
进水
9 8
出水
4 3
10 1 7
进水
9 8
出水
2台单冷模块机串联工作原理 台单冷模块机串联工作原理
4
工 作 原 理
3
型 号 表 示 方 法
LS QW R F M / A
设计代号 组合方式： 表示模块式 组合方式：M表示模块式 名义制冷量：数字× 名义制冷量：数字×kW 冷凝器冷却方式： 表示风冷型 表示风冷型， 冷凝器冷却方式：F表示风冷型， 水冷不表示 机组功能代号： 表示热泵机组 表示热泵机组， 机组功能代号：R表示热泵机组， 单冷机组不用表示 压缩机类型： 压缩机类型：QW表示全封闭涡旋式 表示全封闭涡旋式 压缩机 冷水机组
风冷模块冷热水机组(热回收)说明书
◎接通电源，先让空调器预热。
根据用户的要求，为用户安装遥控器安装架。安装架的位置必须满足遥控信号顺利传送到室外机的要求。
用遥控控制空调器做制冷运行，按照安装及使用手册检查下列各项：
◎遥控器开关是否正常。
◎遥控器各项功能键是否正常。
◎导风板运动是否正常。
◎室温调节是否正常。
◎指示灯是否正常发亮。
水流开关的接线处：水流开关JPX12接线插头为附件，水流开关接好后，确认拨码开关XSW100上的对应的X12屏蔽信号取消，即拨为OFF（特别注意）
c.需要通过全智能型水机开关控制器进行操作注意事项：电脑板的XSW100的X15：为ON时，开关控制器起作用，为OFF时集中控制器起作用。
开关控制器背面接线：
警告：500兆欧表测量时不要触及控制器的弱电部分。最好测量前先将其连接线明显断开。不正确的测量将引起严重的损坏。
6．引入符合要求的供电电源线，在认真检查无误后通电，通电后检查是否相序保护（外机电脑板报警三声为相序保护），若保护则调整供电电源相序（任意调换两相），同时要注意压缩机的相序。
警告：涡旋压缩机不允许反转，出厂时压缩机电源已调整好，请勿单独调整压缩机的电源相序。
1.2 机组特点
1)数码变容量节能又舒适
采用当今空调领域最先进的数码变容量技术，由单元模块任意组合而成。各台主机由多个压缩机组成，容量能够根据室内负荷自动调节，既提高了舒适度，又最大限度地节能。
2) 采用新型专利螺旋流高效壳管换热器
采用新型专利高效壳管换热器，铜管为内螺纹铜管，确保制冷剂处于紊流状态，壳程内的水螺旋流动，同样确保水在壳程完全紊流，使换热更充分。
1107
1128
高（mm）
1720
格力模块式风冷冷(热)水机组设计选型手册
R407C 13.7
22.3
水
水阻力损失
kPa
10
系
水侧换热器
统
最高承压
MPa
15
17.5
10
高效壳管式换热器
1
15
17.5
进出水管径
mm
DN65
DN65
DNHale Waihona Puke 0DN65DN65
DN80
空气 系统
空气侧换热器
风机额定功率
W
风量
m3/h
1150×2 3.2×104
1150×2 3.7×104
高效翅片盘管式 750×4 1150×2 6.1×104 3.2×104
超强保护：先进的微电脑控制系统，安全保护功能齐全，具有强大的故障自诊断功能。
可靠性高：采用名优制冷配件，精心设计制造，配合多制冷系统设计，提高了机组运行的可 靠性。
体积小：采用模块化组态设计的机组，体积小、结构紧凑、机体轻巧、 便于运送、安装灵活。
低噪音：运转噪音低，振动小，适合各类型工程。
1
17.5
进出水管径
mm
DN65
DN65
DN80
DN65
DN65
DN80
空气 系统
空气侧换热器
安全装置
高低压开关，防冻结开关，过流保护开关，相序保护器， 压缩机过热保护装置，软件延时启动压缩机保护。
压缩机形式
全封闭涡旋式柔性压缩机
制冷剂
R22
R407C
水量
m3/h
11.2
13.7
22.3
11.2
13.7
22.3
水
水阻力损失
kPa
格力中央空调 MB 系列模块式风冷冷(热)水机组手册
风机（四个）
出风
出风
进风
进水
DN80法兰
出水
进风
/
3、辅助电加热器外形尺寸
功率
外形尺寸(mm)
(kW)
A
B
C
D
E
F
G
15
400
830
374
480
100
Φ16
30
900
1380
424
990
140
Φ16
45
1440
1920
424
1500
140
Φ16
DN100
出风
出风
>2000
>2000
1600(地角螺栓4-M12) 2100
进风
1600(地角螺栓4-M12) 2110
机组底座下应安装减震橡胶垫,再用螺栓固定于基础上
2100x2 + 2110 + 1000x2 = 8400
进风
进风
进风
进风
进风
>2000
COMP
5、产品电气安装 1)主模块与子模块之间的联网方法和接线示意图
格力 MB 系列模块式风冷冷（热）水机组手册
一、产品概述
1、产品特点 模块式风冷冷（热）水机组广泛应用于新建和改建的大小工业与民用建筑空调工程，如宾馆、公寓、
酒店、餐厅、办公大楼、购物商场、影剧院、体育馆、厂房及医院等。对噪音和周围环境有较高要求、不 便安装冷却塔的工程，模块式风冷冷（热）水机组更是您理想的选择。
LSQWF M/N
65
80
130
制冷量
kW
65
80
130
65
格力模块机空调投标书模板
格力模块机空调投标书模板格力中央空调方案书投标单位:日期:联系方式目录一、工程概况二、编制依据三、气象条件四、冷负荷估算五、设备选型六、设备的技术特点七、售后服务承诺八、单位资质文件九、单位业绩十、投标报价一、工程概况, 建筑共分为三部分: 办公楼、小学部、教学楼( 分为东西楼) , 面积约分别为4800平方米、2300平方米、7000平方米, 建筑主要功能教师办公、教学等。
原建筑无空调供冷。
楼体结构为砖混结构, 楼板为空心预制楼板, 墙体及建筑维护结构无保温层, 不属节能建筑( 建筑结构耗能大) 。
二、编制依据●中华人民共和国《节约能源法》●中华人民共和国建设部《民用建筑节能管理规定》●国家标准《采暖通风与空气调节设计规范》( GB50019- )●行业标准《民用建筑设计通则》GB 50352－●《实用供热空调设计手册》( 陆耀庆著, 中国建筑工业出版社)●《空气调节设计手册》( 电子工业部第十设计研究院主编, 中国建筑工业出版社)●《民用建筑采暖通风设计技术措施》( 中国建筑设计研究院主编)●《建筑设备专业设计技术措施》( 北京市建筑设计研究院, 中国建筑工业出版社)三、气象条件石家庄市位于河北省中西部, 属华北平原的一部分。
该区属暖温带半湿润季风气候。
冬季多偏北风, 寒冷干燥; 夏季多偏南风, 炎热潮湿。
多年年平均气温11℃, 七八九月份温度最高, 平均35℃, 一月份最冷, 平均-5.5℃, 年平均降雨量625mm。
石家庄市正定典型年逐日室外气象参数统计图示:石家庄市正定最冷月温度分布图:四、 负荷估算 4.1 设计计算参数 空调室外计算参数:夏季大气压力: 1004.8hpa, 冬季大气压力: 1026.6hpa;夏季室外通风计算干球温度: 29℃, 夏季室外空调计算干球温度: 35℃; 夏季室外空调计算湿球温度: 26.9℃, 冬季室外空调计算干球温度: -11℃ 室内设计计算参数:夏季: 室内设计温度t=24-29℃; 室内相对湿度φ≤60%;冬季: 室内设计温度t=18-22℃;4.2 冷热负荷估算冷量负荷值:根据甲方现有楼房及外围护等情况的现状, 我单位的设计单位面积冷负荷暂估值为: 150W/M2, 您单位的房屋建筑面积为3600 M2、房屋的空调使用面积约为2800 M2。
模块式风冷冷(热)水机组产品介绍2009
该产品为双压缩机，双系统，板式蒸发器
经典型C系列
TCA301CC/CH
标准工况名义制冷/热量：100KW/110KW 可以与TCA201CC/CH组合为不同冷量的机组
最多可以组合到12个基本单元模块
该产品为四个压缩机，双系统，板式蒸发器 两台压缩机并联
经典型C系列
型号TCA 名义制冷量 名义制热量
采集卡
电脑
双绞485通讯线
modbus
模块12
子I/O板
模块2
子I/O板
模块1
主I/O板
主控器
2#
采集卡Leabharlann 双绞485通讯线通 讯 协 议 63#
采集卡
模块12
子I/O板
模块2
子I/O板
模块1
主I/O板
主控器
双绞485通讯线
智能人性化控制
定时开/关机，可设定周末和3个时段假日运行；
自动故障判断、处理、报警显示； 热泵机组冬天运行辅助电加热运行控制；
型号TCA 名义制冷量 名义制热量
C型样本型号
模块型号 201CC/CH 301CC/CH kW kW 66 72 100 110
202CC/CH 201+301CC/CH 203CC/CH 202+301CC/CH 204CC/CH 203+301CC/CH 205CC/CH 206CC/CH
132 144
56 60
112 120
168 180
224 240
280 300
336 360
392 420
448 480
504 540
560 600
616 660
模块式风冷冷(热)水机组
10
工作原理
2台单冷模块机串联工作原理 11
4 3
10
1
7
进水 9 8
出水
4 3
10 1
进水 9
出水
7 8
4 3
10
1
7
进水 9 8
出水
4 3
10 1
进水 9
出水
7 8
工作原理
2台热泵模块机串联工作原理 12
2 1 进水 出水
2 1 进水 出水
制冷 制热 4
3
10 9
5 11
12 7 6 8
4
机组故障自诊疗功能；
5
单机运营时间均衡功能；
6
机组定时开、停机；
7
远距离开、停机；
8 冬天自动防冻结运营功能（辅助功能）；
9
具有控制水泵启停功能；
10 具有控制辅助电加热器旳功能；
11 各模块分时开启功能 。
6
保护功能
1
压缩机高下压保护
2
空气开关保护
3
逆（缺）相保护
4
压缩机过流保护
5
机组防冻保护
6
机组防过热保护
7
风机过载保护
8
频繁启停保护
9
水流开关保护
7
显示功能
1
温度检测显示
2
时间设定显示
3
工作模式显示
4
工作状态显示
5
顾客参数显示
6 故障查询显示
7
调试参数显示（需密码才干进入）
8 调试功能显示（需密码才干进入）
8
制 冷 工 作 原 理：
工作原理
4 3
格力MR系列热回收模块式风冷冷热水机组
格力MR系列热回收模块式风冷冷热水机组
简介
格力MR系列热回收模块式风冷冷热水机组是一种高效节能的空调系统。
它采
用先进的热回收技术，可以利用冷热水之间的温差实现能量回收，从而提高能效。
同时，该系统还采用模块化设计，便于安装和维护。
技术特点
热回收技术
格力MR系列热回收模块式风冷冷热水机组采用先进的热回收技术，可以实现
冷热水之间的能量回收，提高能效。
具体来说，该系统通过调节冷热水之间的温差，将废热回收到制热水或制冷水中，从而减少了能源浪费，提高了系统性能。
模块化设计
该系统采用模块化设计，包括主机模块、热回收模块和水系统模块等。
这些模
块可以根据不同的需求进行灵活组合，从而满足不同场所的使用需求。
同时，这种模块化设计也便于安装和维护。
高效节能
格力MR系列热回收模块式风冷冷热水机组采用了一系列的高效节能技术，包
括可变频控制技术、智能化控制技术等。
这些技术可以保证系统运行的稳定性和能效，减少能源消耗和运行成本。
应用领域
格力MR系列热回收模块式风冷冷热水机组适用于各种大型场所，如商务楼、
医院、学校、工厂、剧场等。
该系统可以满足这些场所的冷暖需求，并具有高效节能的优势。
总结
格力MR系列热回收模块式风冷冷热水机组是一种高效节能的空调系统，采用
先进的热回收技术和模块化设计，可以满足各种大型场所的冷暖需求，并具有高效节能的优势。
未来，随着技术的不断发展，相信这种系统在市场上会得到越来越广泛的应用。
格力模块式风冷冷(热)水机组技术服务手册12_26
关于风冷冷(热)水机组的介绍
关于风冷冷（热）水机组的介绍热能与动力工程摘要：本文介绍了风冷冷（热）水机组的工作原理、主要分类、常见类型分析、选用要点、以及保养与维护，从多角度阐述了风冷冷（热）水机组的技术现状及发展趋势。
关键词：风冷冷（热）水机组，工作原理，典型型号分析，日常保养与维护一、风冷冷（热）水机组概述：（1）风冷冷（热）水机组是以空气为冷（热）源，以水为供冷（热）介质，作为空调系统冷(热)源兼用型的一体化中央空调设备。
（2）风冷冷(热)水机组按用途分为单冷型和热泵型，是单冷型和热泵型机组的统称。
（3）风冷热泵型机组一般称为“热泵型风冷冷(热)水机组”或“风冷热泵机组”，其机组集制冷、制热功能于一体，即可供冷，又可供热，能实现夏季降温，冬季采暖，一机多用。
因此，风冷热泵机组通常是既无供热锅炉、又无供热热网或其它稳定可靠热源，却又要求全年进行空气调节的暖通工程设计中优先选用的方案。
（4）风冷冷(热)水机组（单冷型、热泵型）可与风机盘管或柜式空气处理机、吊顶式空气处理机、组合式空气处理机以及新风机组一起组成集中式或半集中式空气调节系统，具有风机盘管系统的诸多优点，具有布置灵活、外形美观、节省建筑空间、调节方便，可以单独停、开而不影响其它房间，运行噪声低等特点。
（5）风冷冷（热）水机组（单冷型、热泵型）省去了冷却水系统所必不可少冷却塔、水泵、锅炉及相应的管道系统等许多辅件，系统结构简单，安装空间省，维护管理方便且又节约能源，避免了水质过差的地区所造成的冷凝器结垢、水管堵塞等现象，同时还节约了水资源。
（6）风冷式冷（热）水机组比水冷式冷水机组一次性投资要稍高，但是全年运转费用要求要低于水冷式冷水机组，是目前冷（热）水空调设备产品中保养、维修最经济、简单的机种。
（7）该机组可直接放置在屋顶、裙楼平台或水平地面上，无需建造机房、锅炉房，安全而清洁，制热时的热量直接取之于室外空气，可节省能量。
二、风冷冷（热）水机组适用范围：1、舒适性中央空调系统：广泛应用于宾馆、商场、办公楼、展览馆、机场、体育馆等公共设施的舒适性中央空调系统。
格力模块式风冷冷(热)水机组控制系统指南
精心整理B系列模块式风冷冷（热）水机组控制系统指南珠海格力电器股份有限公司GREEELECTRICAPPLIANCESINC.OFZHUHAI目录●系统简介 (1)●控制对象 (1)●电源控制柜 (1)●机组接线 (2)●机组调试及试运行 (2)●机组开、关机 (4)●显示板概述 (5)●显示板控制面板 (5)●显示板操作说明 (6)1．机组的开/关 (6)2．默认主页菜单 (6)精心整理3．主控制菜单 (6)3．1用户设置 (7)3．2模块查看 (8)3．3参数设定 (10)3．4版本信息 (11)●菜单结构（不带远程接口） (11)●菜单结构（带远程接口） (12)●显示板拨码开关的设置（带远程接口） (12)●●●●系统简介模块式风冷冷（热）水机组的控制系统，是由一个主模块控制器和最多七个子模块控制器通过联网组成，机组在主模块控制器的统一控制下，实现智能化控制与管理，具有以下几个特点：1.高可靠性的硬件资源，保证控制系统长期可靠地正常运行；2.模块化组态形式，适应不同用户多种形式使用；3.智能化控制软件，实现机组最优节能运行；的功能。
控制水泵与辅助电加热器的交流接触器用户自备，并安装在电源控制柜中，其控制信号由主模块控制器提供。
为保证机组、水泵及辅助电加热器安全可靠地运行，格力公司生产的电源控制柜作为选配件，用户在订购机组时可另行订购。
电控柜参见附图三。
机组电源控制柜操作方法：先合上电源控制柜中总三相空气开关Q，再分别合上每个模块机组的分电源开关Q1……Q8，机组即已通电。
●机组接线动力线的连接：本机组在动力线的连接上要求相序必须一致。
联网控制线的连接：将两端都带插头的四芯联网通讯线（机组随机附件）依次插入主、子控制器的X2、X3插口，每个模块机组控制器间就可实现相互通信，每个控制器的信息，就可通过主模块的显示板进行操作和显示，方便进行统一管理。
警告：在水系统未调整好以前，禁止通过主机来开水泵。
格力MR系列热回收模块式风冷冷热水机组
第二章MR系列热回收模块式风冷冷（热）水机组一产品概述1、机组简介LSR－□/RS□SAS机组是由多台风冷冷热水模块单元组合而成的空调热水机组。
各单元模块的形式、性能可以完全相同，也可以不同。
机组可由1~8个模块组合而成，从而形成热水制热量在70～560 kW范围的多种规格的空调热水机。
格力MR系列热回收模块式风冷冷（热）水机组具有五种工作模式制冷＋热水循环模式：压缩机吸入蒸发器中的低压过热制冷剂蒸汽，经压缩机压缩成高温高压的过热蒸汽，经过热回收换热器后热量在里面全部回收后，制冷剂液体，经膨胀阀节流降压流入蒸发器（壳管换热器），吸收冷媒水的热量汽化后，再被压缩机吸入压缩，开始了新的循环。
这样，经蒸发器的冷媒水被冷却，而被送入空调区域。
制热+热水循环模式：制空调热水和生活热水交替进行，压缩机吸入蒸发器中的低压过热制冷剂蒸汽，经压缩机压缩成高温高压的过热蒸汽，部分时间在热回收换热器中回收，部分时间在制热换热器中制热水，从而冷凝成饱和或过冷的制冷剂液体，经膨胀阀节流降压流入蒸发器（壳管换热器），吸收冷媒水的热量汽化后，再被压缩机吸入压缩，开始了新的循环。
这样，通过交替进行实现了制热+热水功能。
制冷循环模式：压缩机吸入蒸发器中的低压过热制冷剂蒸汽，经压缩机压缩成高温高压的过热蒸汽，在冷凝器（风冷式换热器）中向环境散热，从而冷凝成饱和或过冷的制冷剂液体，经膨胀阀节流降压流入蒸发器（壳管换热器），吸收冷媒水的热量汽化后，再被压缩机吸入压缩，开始了新的循环。
这样，经蒸发器的冷媒水被冷却，而被送入空调区域。
制热循环模式：压缩机吸入蒸发器中的低压过热制冷剂蒸汽，经压缩机压缩成高温高压的过热蒸汽，经四通阀后直接进入壳管换热器中向冷媒水放出热量，从而产生制热效果，被冷凝后的制冷剂液体流经膨胀阀节流降压，在风冷式换热器中吸收环境的热量而蒸发，再吸入压缩机构成热泵循环。
制热水循环模式：压缩机吸入蒸发器中的低压过热制冷剂蒸汽，经压缩机压缩成高温高压的过热蒸汽，经过热回收换热器后热量在里面全部回收后，制冷剂液体经膨胀阀节流降压流入蒸发器（风冷式换热器），在风冷式换热器中吸收环境的热量而蒸发，再被压缩机吸入压缩，开始了新的循环。
格力MB系列模块式风冷冷(热)水机组
第四部分模块机系列第一章 MB系列模块式风冷冷（热）水机组一、产品概述1、产品特点模块式风冷冷（热）水机组广泛应用于新建和改建的大小工业与民用建筑空调工程，如宾馆、公寓、酒店、餐厅、办公大楼、购物商场、影剧院、体育馆、厂房及医院等。
对噪音和周围环境有较高要求、不便安装冷却塔的工程，模块式风冷冷（热）水机组更是您理想的选择。
MB(N)系列模块式风冷冷（热）水机组可组合多个单元模块，各单元模块的结构形式、性能可以相同，也可以不同，每个单元模块的名义制冷量不同，有65kW，80kW，130kW和160kW可选。
每个单元模块有两个完全独立的制冷系统，通过组合1～8个相同或不同的单元模块，机组形成制冷量在65～1280kW范围的系列产品。
MB（N）系列模块式风冷冷（热）水机组有以下主要特点：◆高效节能：产品首批获得国家冷水机组节能认证证书。
◆任一模块主控设计：连接在一起的机组，任何一台只要轻轻地插上手操器，都可以作为主模块，与其他机组通讯，协调整个系统按需工作。
这是格力模块机专利技术之一，其他厂家的产品只能以固定机组作为主模块，如果主模块损坏，则整个系统不能正常工作，调试和维护都不方便。
◆热气直通结构：蒸发器底部直通高温排气，既可以防止蒸发器底部融霜水结成冰，又可以加强蒸发器在低温工况下的蒸发量，加强机组的低温制热性能。
这是格力模块机专利技术之二,该项技术能够加强机组低温制热的稳定性，拓宽机组低温制热的工况范围，使机组可以在低至-15℃温度下稳定制热。
◆适时智能化霜模式：跳过传统的定期化霜方式，根据不同工况下结霜对系统的影响，通过大量数据分析，开发出全新的适时智能化霜模式，使机组能够智能判断蒸发器上是否有霜，这样需要化霜时化霜，没有霜的时候持续制热不启动化霜；大大加强了低温高湿工况下制热的可靠性，同时可以将低温无霜工况的平均制热量相对于传统定期除霜模式提高13.6％左右。
化霜前化霜后◆超强兼容性：不但同一型号可以组合，不同型号之间也可以任意组合，每个系统可以组合多达8个模块。
格力模块式风冷冷热水机组.pdf
MB系列模块式风冷冷（热）水机组一、产品特点1、产品特点模块式风冷冷（热）水机组广泛应用于新建和改建的大小工业与民用建筑空调工程，如宾馆、公寓、酒店、餐厅、办公大楼、购物商场、影剧院、体育馆、厂房及医院等。
对噪音和周围环境有较高要求、不便安装冷却塔的工程，模块式风冷冷（热）水机组更是您理想的选择。
MB系列模块式风冷冷（热）水机组可组合多个单元模块，各单元模块的结构形式、性能可以相同，也可以不同，每个单元模块的名义制冷量不同，有35kW，45kW ，65kW，80kW，130kW和160kW可选。
每个单元模块有两个完全独立的制冷系统，通过组合1～8个相同或不同的单元模块，机组形成制冷量在35～1280kW范围的系列产品。
MB系列模块式风冷冷（热）水机组有以下主要特点：◆高效节能：产品首批获得国家冷水机组节能认证证书。
◆任一模块主控设计：连接在一起的机组，任何一台只要轻轻地插上手操器，都可以作为主模块，与其他机组通讯，协调整个系统按需工作。
这是格力模块机专利技术之一，其他厂家的产品只能以固定机组作为主模块，如果主模块损坏，则整个系统不能正常工作，调试和维护都不方便。
◆热气直通结构：蒸发器底部直通高温排气，可以防止蒸发器底部融霜水结成冰，使机组化霜时排水顺畅、化霜干净，这是格力模块机专利技术之二；该项技术能够加强机组低温制热的稳定性，拓宽机组低温制热的工况范围，使机组可以在低至-15℃温度下稳定制热。
◆超强兼容性：不但同一型号可以组合，不同型号之间也可以任意组合，每个系统可以组合多达8个模块。
◆全封闭涡旋式压缩机：在同级制冷量时，这种压缩机与其他类型的压缩机相比，具有运动部件更少，转动力矩更小，噪音和振动更小，可靠性和效率更高等优点。
◆超强保护：先进的微电脑控制系统，安全保护功能齐全，具有强大的故障自诊断功能。
◆可靠性高：采用名优制冷配件，精心设计制造，配合多制冷系统设计，提高了机组运行的可靠性。
◆体积小：采用模块化组态设计的机组，体积小、结构紧凑、机体轻巧、便于运送、安装灵活。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第二章MR系列热回收模块式风冷冷（热）水机组
一产品概述
1、机组简介
LSR－□/RS□SAS机组是由多台风冷冷热水模块单元组合而成的空调热水机组。
各单元模块的形式、性能可以完全相同，也可以不同。
机组可由1~8个模块组合而成，从而形成热水制热量在70～560 kW范围的多种规格的空调热水机。
格力MR系列热回收模块式风冷冷（热）水机组具有五种工作模式
制冷＋热水循环模式：压缩机吸入蒸发器中的低压过热制冷剂蒸汽，经压缩机压缩成高温高压的过热蒸汽，经过热回收换热器后热量在里面全部回收后，制冷剂液体，经膨胀阀节流降压流入蒸发器（壳管换热器），吸收冷媒水的热量汽化后，再被压缩机吸入压缩，开始了新的循环。
这样，经蒸发器的冷媒水被冷却，而被送入空调区域。
制热+热水循环模式：制空调热水和生活热水交替进行，压缩机吸入蒸发器中的低压过热制冷剂蒸汽，经压缩机压缩成高温高压的过热蒸汽，部分时间在热回收换热器中回收，部分时间在制热换热器中制热水，从而冷凝成饱和或过冷的制冷剂液体，经膨胀阀节流降压流入蒸发器（壳管换热器），吸收冷媒水的热量汽化后，再被压缩机吸入压缩，开始了新的循环。
这样，通过交替进行实现了制热+热水功能。
制冷循环模式：压缩机吸入蒸发器中的低压过热制冷剂蒸汽，经压缩机压缩成高温高压的过热蒸汽，在冷凝器（风冷式换热器）中向环境散热，从而冷凝成饱和或过冷的制冷剂液体，经膨胀阀节流降压流入蒸发器（壳管换热器），吸收冷媒水的热量汽化后，再被压缩机吸入压缩，开始了新的循环。
这样，经蒸发器的冷媒水被冷却，而被送入空调区域。
制热循环模式：压缩机吸入蒸发器中的低压过热制冷剂蒸汽，经压缩机压缩成高温高压的过热蒸汽，经四通阀后直接进入壳管换热器中向冷媒水放出热量，从而产生制热效果，被冷凝后的制冷剂液体流经膨胀阀节流降压，在风冷式换热器中吸收环境的热量而蒸发，再吸入压缩机构成热泵循环。
制热水循环模式：压缩机吸入蒸发器中的低压过热制冷剂蒸汽，经压缩机压缩成高温高压的过热蒸汽，经过热回收换热器后热量在里面全部回收后，制冷剂液体经膨胀阀节流降压流入蒸发器（风冷式换热器），在风冷式换热器中吸收环境的热量而蒸发，再被压缩机吸入压缩，开始了新的循环。
格力空调热水机结构紧凑、外形尺寸小、起吊费用低。
风冷式设计为用户节省了冷却塔、冷却水泵等工程
投资。
机组采用最新型的全中文微电脑控制系统对机组的运行进行智能化控制，最新型的全中文微电脑控制系统能自动地按照负荷的大小启动相应台数的单元模块，使负荷从最小到最大的变化过程中，可实现多级能量调节及单元模块间负荷的均匀分配，机组的输出与负荷均能保持最佳匹配，真正达到了最佳节能运行。
格力空调热水机组广泛用于新建和改建的大小工业与民用建筑空调工程，如宾馆、公寓、大型群居宿
舍楼及厂房等各类建筑物，尤其对噪声和周围环境有较高要求、不允许安装锅炉、不易安装冷却塔等特殊场合，格力空调热水机组是最佳选择。
2、产品特点
高效节能：由于机组具备热回收功能，且在低水温时能够实现100％热回收，回收量大，机组制冷全热
回收时的综合能效比可以达到6.0以上。
◆任一模块主控设计：连接在一起的机组，任何一台只要轻轻地插上手操器，都可以作为主模块，与其他机组
通讯，协调整个系统按需工作。
这是格力中央空调专利技术之一，其他厂家的产品只能以固定机
组作为主模块，如果主模块损坏，则整个系统不能正常工作，调试和维护都不方便。
◆热气直通结构：蒸发器底部直通高温排气，既可以防止蒸发器底部融霜水结成冰，又可以加强蒸发
器在低温工况下的蒸发量，加强机组的低温制热性能。
这是格力中央空调专利技术之二,该项技术能够加强机
组低温制热的稳定性，拓宽了机组低温制热的工况范围，机组可以在低至-15℃温度下稳定制热。
◆智能化霜模式：系统采用先进的智能化霜模式，冬季制热制热水时智能除霜，化霜迅速彻底。
化霜前化霜后
◆超强兼容性：同型号和不同型号之间可以任意组合，每个系统可以组合8个模块。
◆全封闭涡旋式压缩机：在同级制冷量中，这种压缩机与其他类型的压缩机相比，
具有运动部件更少，转动力矩更小，噪音和振动更小，可靠性和效率更高等优点。
◆强保护：先进的微电脑控制系统安全保护功能齐全，具有强大的故障自诊断功能。
◆可靠性高：采用名优制冷配件，精心设计制造，
配合多制冷系统设计，提高了机组运行的可靠
性。
◆体积小：采用模块化组态设计的机组，体积小、
结构紧凑、机体轻巧、便于运送、安装灵活。
◆低噪音：运转噪音低，振动小，适合各类型工程。
◆低维修费用：机组特有的结构，保养，维修方便，维护费用低。
3、产品命名规则
LS R－□/ RS□ S A S
电源形式：单相-省略；三相-S；电加热-D
设计序号：以A、B、C…排列
压缩机系统：双系统-S；单系统-省略
热回收量：数字kW
热水机组代号
名义制冷量：数字kW
机组功能代号：R为热泵机组，单冷机组不表示
冷水机组代号
型号示例：
LSR-60/RS70SAS表示名义制冷量为60kW机组热水制热量为70kW采用双系统三相电源的A系列空调热水机二产品性能与规格
1、产品外形图
LS（R）-60/RS70SAS
2、产品性能参数表
说明：1、机组按照国家标准GB/T18430.1-2001进行设计，制造，检验；
2、此性能参数表中数据在名义工况下测试所得。
3、部分热回收因水温和环境温度的变化，热回收能力变化较大，具体参照能力修正表。
4、具体机组参数请以铭牌参数为准
5、如有特殊要求，请另行联系。
名义工况时的温度条件
3、产品能力修正
不同环境温度、空调出水温度和生活用热水出水温度下能力曲线图
LS（R）-60/RS70SAS制冷量修正线图LSR-60/RS70SAS制热量修正线图
LS（R）-60/RS70SAS部分热回收能力修正线图
三产品安装
1、安装基础与环境
为确保机组的正常运行和防止故障，安装工作必须由具备一定制冷空调知识并有相当经验的技师承担，安装前应仔细阅读安装说明书。
1)、安装位置
◆应位于室内外有充足新风的地点，并考虑地基的承重；
◆保证机组有足够的空间，以利于进风和设备维护；
◆机组上方不能有遮挡物；
◆机组地面应预留排水地沟。
2)、机组及管路安装
◆正确连接管路及电源线路；
◆机组安装应采用橡胶减振垫﹑橡胶软接头等，以满足噪音及振动要求；
◆热泵机组在环境温度低于0°C运行时，必须添加防冻液来防冻；
◆机组吊装必须使用指定的吊装孔吊运，吊装时应注意保护机组，严禁碰伤管路。
2、外形尺寸
◆LSR-60/RS70SAS
3、安装及维修空间
4、产品电气安装
1)主模块与子模块之间的联网方法和接线示意图
2)机组电控柜接线原理图
3)机组电源空气开关和电源线选型
注：a.机组电源线必须为铜芯线，工作温度不能大于其规定值。
b.如果电源线长度大于50米，请适当加大电源线规格。
4)接线注意事项
注意！
空调机必须可靠接地，若接地不正确会导致触电或火灾。
电线布置
◆按国家布线规则进行安装。
◆电源一定要使用规定的额定电压及空调机组专用电源。
◆电源线应有可靠固定，以免接线端子受力。
请不要用力拉动电源线。
◆电源线线径应足够大，电源线和连接线损坏必须用专用的电缆线来更换。
◆所有电气安装务必由专业人士按当地法律、规章和相应的安装使用说明书进行。
◆接地应可靠，应接在建筑物的专用接地装置上，一定要请专业人员安装。
◆必须安装可切断整个系统电源的空气开关和漏电开关。
◆空气开关应同时具有磁脱扣和热脱扣功能，以保证短路和过载都得到保护。
◆现场接线时请以机身所贴线路图为准。
接地要求
◆空调机组为Ⅰ类电器，请务必采取可靠接地措施。
空调机组内的黄绿双色线为接地线，切不可移作它用，更不可将其剪断。
不能用自攻螺钉固定。
否则，将带来触电危险。
◆接地电阻，应符合国家标准GB17790的要求。
◆ 用户电源必须提供可靠接地端。
请不要把接地线接到下列地方： ①自来水管； ②煤气管； ③排污管； ④专业人士认为不可靠的其它地方。
6、机组防积雪及防风对策
模块化涡旋风冷式热泵机组应用于北方降雪地区时,为了保证机组的正常运行,必须采取一定的防积雪及防风措施.
积雪带来的问题: 1.机组下部被雪掩埋,设备被盖住2.机组顶部积雪3.冬季季风时,积雪掩盖住机组一侧的换热器的进风口.
防积雪措施:1
,使基础高度大于年平均积雪高度37◆ ◆ 8◆ 8小时 ◆
物来防冻。
四 用户选配件）
注：1. CF19为控制显示板附件型号。
五空调热水机的系统设计。
