(仅供参考)红外焦平面探测器普及知识

合集下载

6.4.3 量子阱红外探测器

6.4.3 量子阱红外探测器

6.4 红外焦平面探测器红外焦平面探测器◆焦平面的概念与基本结构◆肖特基势垒探测器◆量子阱与量子点探测器◆倒装互连技术6.4 红外焦平面探测器6.4.3 量子阱与量子点探测器量子阱与量子点探测器量子阱探测器量子阱红外探测器❖量子阱红外探测器(QWIP)是随着分子束外延技术及量子阱超晶格材料的发展,利用GaAs/GaAlAs量子阱子带间红外光电效应制备的高灵敏红外探测器;它具有InSb、HgCdTe同样的性能,可实现大面积、均匀性高,且与目前的GaAs工艺兼容;❖通过改变量子阱宽度和势垒高度对带隙宽度进行人工剪裁,可方便地获得6~20μm光谱范围的响应,通过在GaAs势阱层内增加InGaAs材料,短波长可扩展到3μm。

通过改善量子阱能带参量可以实现光谱响应大范围调节,在2~20μm 的范围内均可工作;有缘学习更多+谓ygd3076考证资料或关注桃报:奉献教育(店铺)量子阱红外探测器❖当器件正偏时,电压增大,光电信号减少;零偏时,光电信号较大;反偏时,电压增大,光电信号增大量很少,达到饱和。

故量子阱探测器具有明显的整流特性;❖能带与掺杂分布的不对称性,使得整个N型区有类似于P-N结的特性,故具有向长波延伸的条件。

❖从1987年贝尔实验室研制出第一个GaAlAs/GaAs量子阱红外探测器以来,该技术得到了迅速发展,成为三十多年来红外探测器领域研究的新热点。

❖下图为GaAs/AlGaAs量子阱红外探测器子带吸收的能带示意图,量子阱导带内基态电子(或空穴)在红外辐射作用下,向高能带跃迁,并在外电场作用下做定向运动,形成与入射光强成正比的光电流。

量子阱的基本结构❖Levine等人利用该原理试制出了最初的量子阱红外探测器。

该量子阱红外探测器是采用分子束外延法交替生长GaAs阱和AlGaAs势垒50个周期构成的超晶格结构。

量子阱红外探测器量子阱探测器的基本工作模型量子阱红外探测器工作的基本模型❖束缚态-束缚态跃迁:量子阱中的两个子能带均为束缚态,在红外辐射的作用下,电子从基态被激发到第一激发态(光谱响应窄),处于受激态的电子在外加较大偏压电场的作用下,穿过薄势垒顶部产生隧道贯穿,并以热电子形式输运,形成光电流;❖束缚态-束缚态跃迁:量子阱中的两个子能带均为束缚态,在红外辐射的作用下,电子从基态被激发到第一激发态(光谱响应窄),处于受激态的电子在外加较大偏压电场的作用下,穿过薄势垒顶部产生隧道贯穿,并以热电子形式输运,形成光电流;❖束缚态-自由态跃迁:当势阱宽度进一步减小时,子能级的束缚态会在势阱中上升,形成高于势垒的自由态(或连续态)(光谱响应较宽),在红外辐射作用下,使电子直接从势阱进入自由态,在较小外加偏压作用下形成光电流;❖多量子阱跃迁:由两种不同半导体材料薄层交替生长形成多层结构(A/B/A/B…),两种跃迁方式均存在的多个量子阱探测器模型。

红外测温仪技术总结,红外测温仪技术知识

红外测温仪技术总结,红外测温仪技术知识

红外热成像测温仪技术总结1 红外成像测温仪红外热像仪探测器分为:非制冷640×480探测器和非制冷320×240探测器,能够提供清晰的红外图像。

1.1主要技术指标及功能特点1.1.1技术指标表1 红外成像测温仪技术指标1.1.2功能特点a)温度自动校正;b)拍照,SD卡存储(32GB)。

c)激光定位;d)显示器显示中心点温度测量值、全屏最高温度测量值、温度报警阈值、电池电量、色柱;e)实时追踪最高温点,具备过热现象自动判别,超出设置告警温度值即可发出蜂鸣器报警;f)报警温度阈值可调节(以1℃为单位);g)低电量报警(小于5%);1.2系统组成及工作原理测温型红外热像仪由成像部分、显示部分、按键控制部分三部分组成。

系统原理框图如图2所示。

图2 测温型红外热像仪原理框图测温型红外热像仪工作原理:外界景物的红外辐射经光学系统聚焦到红外焦平面探测器的光敏面上,探测器里的红外光电转换阵列完成将光信号转换成电信号,经A/D采样,将图像信息转换成数字信息。

这些数字信息经过图像非均匀性校正、坏点替换、图像滤波等算法处理后,在FPGA的时序控制下将图像显示到显示器上。

拍照,图像数据直接从处理器写入SD卡。

1.3分系统设计1.3.1红外成像部分(1)红外探测器测温型红外热像仪选用进口凝视红外焦平面非制冷非晶硅探测器。

目前,国内红外焦平面探测器的发展与国外差距还很大,相比而言,国外技术更成熟。

本系统采用的探测器为国外著名红外探测器厂商最新产品,购货渠道畅通,能够批量进口,易于购买,不仅能够支持该项目的顺利研制,还能够实现批量装备,是高性能要求的军事装备应用首选探测器。

测温型红外热像仪选用探测器主要技术指标如下:类型:微测辐射热计;探测器材料:非晶硅;探测元(像素)数目:320×240、640×480;像元尺寸:17μm;响应波段:8~14μm;a)红外光学设计红外光学部分采用了透射式光学系统,满足轻量化要求的同时通过光学被动补偿方式,使系统能够在-40℃~+80℃温度范围内良好成像。

红外焦平面探测器

红外焦平面探测器

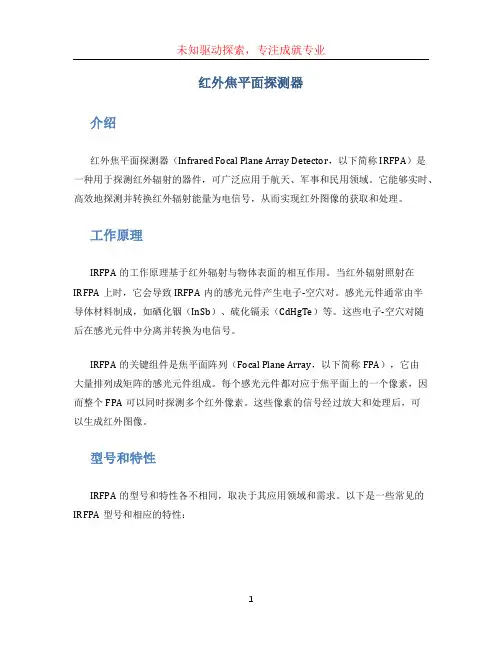

红外焦平面探测器介绍红外焦平面探测器(Infrared Focal Plane Array Detector,以下简称IRFPA)是一种用于探测红外辐射的器件,可广泛应用于航天、军事和民用领域。

它能够实时、高效地探测并转换红外辐射能量为电信号,从而实现红外图像的获取和处理。

工作原理IRFPA的工作原理基于红外辐射与物体表面的相互作用。

当红外辐射照射在IRFPA上时,它会导致IRFPA内的感光元件产生电子-空穴对。

感光元件通常由半导体材料制成,如硒化铟(InSb)、硫化镉汞(CdHgTe)等。

这些电子-空穴对随后在感光元件中分离并转换为电信号。

IRFPA的关键组件是焦平面阵列(Focal Plane Array,以下简称FPA),它由大量排列成矩阵的感光元件组成。

每个感光元件都对应于焦平面上的一个像素,因而整个FPA可以同时探测多个红外像素。

这些像素的信号经过放大和处理后,可以生成红外图像。

型号和特性IRFPA的型号和特性各不相同,取决于其应用领域和需求。

以下是一些常见的IRFPA型号和相应的特性:1.分辨率:IRFPA的分辨率指的是其能够探测到的最小单位像素数量。

一般而言,分辨率越高,探测到的红外图像越清晰。

常见的分辨率有320x240、640x480等。

2.帧率:IRFPA的帧率是指其每秒能够获取和处理的红外图像数量。

较高的帧率可以捕捉到快速移动的物体,对于一些动态场景非常重要。

3.波段范围:不同的IRFPA可以探测不同波长范围的红外辐射,如近红外(NIR),短波红外(SWIR),中波红外(MWIR)和长波红外(LWIR)。

选择适当波段范围的IRFPA取决于具体的应用需求。

4.灵敏度:IRFPA的灵敏度是指其能够探测到的最小红外辐射强度。

较高的灵敏度意味着IRFPA可以探测到较微弱的红外辐射,对于一些低信噪比场景非常重要。

应用领域IRFPA在多个领域具有广泛的应用。

以下是一些常见的应用领域:1.热成像:IRFPA可以通过探测物体表面的红外辐射,用于热成像和温度分布检测。

非制冷红外焦平面探测器及其典型应用

非制冷红外焦平面探测器及其典型应用

LWIR
• 长波红外在地面大 气环境的传输最好 • 长波红外与室温目 标的红外辐射光谱 的匹配最好 • 战场环境烟雾环境 Байду номын сангаас应性好 • 非制冷长波红外成 像成本较低
4
红外成像技术优势
隐蔽性好 全天时
被动式目标成像与识别,隐 蔽性好 能真正做到24小时全天时监控, 不受白天黑夜影响 不受电磁影响,能远距离精 确跟踪热目标 可穿透烟雾、雾霾、云雾成像, 在恶劣天气条件下的成像效果 几乎不受影响。
国内红外成像市场发展
与全球红外成像市场相比,国内红外成像市场整体还不太成熟; 国内装备市场底子偏薄、成长空间可观; 测温工具、单目手持夜视个人装备等领域还有很大的增长空间; 随着红外成像在安防、汽车夜间辅助驾驶、无人机、手机等领域的应用,我国 民用红外成像有望呈现爆发式增长。
9
红外成像探测器技术
制冷光子型
原理:光子型探测 优势:成像距离远,成像清晰,响应时间快,可高帧频工作(400Hz); 劣势:系统功耗大,体积大,成本高,运行时间受制冷机寿命限制; 应用:红外雷达,光电吊舱,导引头等远距离观测与跟踪高端军用
非制冷热式
原理:热式探测原理 优势:SWaP-C 劣势:成像距离较近,不适合点目标,成像图形噪声高 应用:单兵武器、低成本导引头等军用及电力测温、安防,汽车,工业检 测等民用市场
非制冷红外成像技术流派
20世纪90 年代末,非制冷红外焦平面探测器的技术流派基本定型,下图是现今市场上仍保 持占有率的两类micro-bolometer技术(VOx和a-Si )及其承袭关系。
VOx
Honeywell 1990~1994 LORAL 1996 LOCKHEED MARTIN 2000 SCD NEC BAe System ROCKWELL 1996 BOEING 2001 DRS RAYTHEON Vision System 1992 1997 INDIGO 2004 2004 FLIR L-3 Communications ULIS AMBER HUGHES 1997

红外探测的原理和应用

红外探测的原理和应用

红外探测的原理和应用一、红外探测的原理红外探测是一种利用红外光谱区域的电磁辐射的技术,其原理基于物质在不同温度下会产生不同的红外辐射。

•红外光谱区域:红外光谱区域一般包括近红外光谱区(750-2500纳米)和远红外光谱区(2500纳米-1毫米)。

近红外光谱主要用于气体分析和食品质量检测等领域,而远红外光谱则主要用于红外加热、红外成像和红外探测等方面。

•红外辐射的特点:红外辐射有很强的穿透性,可以穿透一些物体,如云雾、玻璃、塑料等;红外辐射还具有热能性质,可以感知物体的温度。

•红外探测技术:主要有热电偶、焦平面阵列和半导体红外探测器等。

二、红外探测的应用红外探测技术在各个领域得到了广泛的应用,以下是一些常见的应用领域:1.军事安防:红外探测技术在军事安防领域起到了重要的作用。

利用红外摄像机,可以实现夜视、目标追踪和隐蔽目标的侦测等功能。

同时,红外辐射具有热能性质,能够探测到活动的敌方目标,提高军事安防的效果。

2.火灾报警:红外探测技术在火灾报警系统中发挥着重要的作用。

通过红外探测器检测房间内的温度变化和烟雾等火灾信号,及时发出警报并启动灭火措施,保障人员的生命和财产安全。

3.工业生产:红外探测技术在工业生产中被广泛应用。

例如,红外温度传感器可以测量物体的表面温度,用于监测工业生产中的温度变化和异常情况。

红外成像技术还被应用于无损检测、质量控制和设备检测中。

4.医疗诊断:红外探测技术在医疗诊断中有着重要的应用价值。

红外热像仪可以通过检测人体的红外辐射,获取人体表面的温度分布情况,辅助医生进行诊断和治疗。

此外,红外成像技术还可以用于无创测量体温和监测疾病的发展情况。

5.环境监测:红外探测技术在环境监测中也有广泛的应用。

例如,利用红外气体分析仪可以检测大气中的各种气体浓度和组成,用于环境污染监测和大气质量评估。

此外,红外辐射也可以用于监测地理环境的变化和自然资源的开发利用。

三、红外探测技术的发展趋势随着科技的进步和应用需求的增加,红外探测技术也在不断发展,具有以下几个趋势:1.多功能化:红外探测技术在各个领域的应用需求不断增加,对探测器的功能要求也越来越多样化。

功能材料器件HgCdTe红外焦平面探测器

功能材料器件HgCdTe红外焦平面探测器

碲镉汞红外焦平面探测器发展现状
第三代红外光电探测器的发展方向包括大面阵化、 双色甚至多色化、提高工作温度、降低功耗和成本 等。这些工作已经在许多国家得到开展,尤其是美 国、英国、法国和德国的顶尖公司已经取得了长足 的进步并实现了初步应用。
HgCdTe红外探测器前沿技术进展
HgCdTe
HOT
大 规 模 探 测 器 阵 列 技 术
红外辐射。如果检测它的存在,测 定它的强弱并将变为其他形式的能 量(多数情况是转变为电能进而转 化为图片或视频图像)以便应用, 就是红外探测器的主要任务。
红外探测器 Hg Cd Te
如果你以为我们讲的主要是 红外探测器本身你就错了!
201211605108
王太升
关于MCT异质结
Pn结,禁带宽度,晶格常数
(211)B面
优点
贵!
衬底
关于均匀性
外延层的均匀性对于长波红外和甚长波 红外MCT焦平面器件质量有着重要影响
均匀性
材料组分
外延层厚度
光学吸收 的均匀性
Hg1-xCdxTe
最大 光谱灵敏度
呈像
关于电学性质
迁移率 红外探测应用要求MCT材料的迁移率尽量高 噪声 信号上附加的无规则起伏。源于导体内自由电子等无规则热运动造成 表面钝化 可以控制隧道漏电和结漏电,防止合金组分随时间变化
201211605119
杨 茜
Thanks for listening
源于导体内自由电子等无规则热运动造成表面钝化可以控制隧道漏电和结漏电防止合金组分随时间变化大部分用于mct光导探测器的钝化工艺都会形成具有较高电导率的表面重积累层使得器件本征电阷减小器件性能降低关于电学性质可是hgcdte国内外目前的发展现状及其前景发展现状背景采用液相外延liquidphalseepitaxylpe法生长hgcdte的技术已经趋于成熟hgcdte可以实现产业化生产

16红外焦平面器件

16红外焦平面器件

四、红外焦平面器件红外焦平面器件(IRFPA)就是将CCD、CMOS技术引入红外波段所形成的新一代红外探测器,是现代红外成像系统的关键器件。

IRFPA建立在材料、探测器阵列、微电子、互连、封装等多项技术基础之上。

1. IRFPA的工作条件IRFPA通常工作于1~3μm、3~5μm和8~12μm的红外波段并多数探测300K背景中的目标。

典型的红外成像条件是在300K背景中探测温度变化为0.1K的目标。

用普朗克定律计算的各个红外波段300K背景的光谱辐射光子密度:随波长的变长,背景辐射的光子密度增加。

通常光子密度高于1013/cm2s的背景称为高背景条件,因此3~5μm 或8~12μm波段的室温背景为高背景条件。

上表同时列出了各个波段的辐射对比度,其定义为:背景温度变化1K所引起光子通量变化与整个光子通量的比值。

它随波长增长而减小。

IRFPA工作条件:高背景、低对比度。

2. IRFPA的分类按照结构可分为单片式和混合式按照光学系统扫描方式可分为扫描型和凝视型按照读出电路可分为CCD、MOSFET和CID等类型按照制冷方式可分为制冷型和非制冷型按照响应波段与材料可分为1~3μm波段(代表材料HgCdTe—碲镉汞)3~5μm波段(代表材料HgCdTe、InSb—锑化铟和PtSi—硅化铂)8~12μm 波段(代表材料HgCdTe)。

3. IRFPA的结构IRFPA由红外光敏部分和信号处理部分组成。

红外光敏部分——材料的红外光谱响应信号处理部分——有利于电荷的存储与转移目前没有能同时很好地满足二者要求的材料——IRFPA结构多样性(1)单片式IRFPA单片式IRFPA主要有三种类型:非本征硅单片式IRFPA主要缺点是:要求制冷,工作于8~14μm的器件要制冷到15~30K,工作于3~5μm波段的器件要制冷到40~65K;量子效率低,通常为5%~30%;由于掺杂浓度的不均匀,使器件的响应度均匀性较差。

本征单片式IRFPA将红外光敏部分与转移部分同作在一块窄禁带宽度的本征半导体材料上。

红外辐射与红外探测器演示文档

红外辐射与红外探测器演示文档
某些半导体表面受光照,产生电子空穴对,它 们在向体内扩散的过程中受外磁场的作用各自 偏向一边形成开路电压,称为光磁电效应
8.3* 红外探测器的性能参数及使用中应注意的事项
8.3.1 红外探测器的性能参数
电压响应、光谱响应、等效噪声功率、比探测率和时间常数等
8.3.2 红外探测器使用中应注意的问题
,T)dT4
8.4.2 红外测温的特点
①反应速度快 ②灵敏度高 ③属于非接解测温 ④准确度高。可小于0.1℃ ⑤可测摄氏负几十度~几千度的范围
8.4.3 热辐射传感器---应用实例 1. 热辐射高温计
具有响应快 热惰性小等优点
主要用于腐蚀性物体及运动物体的高温测量。测量范围在 400℃~3200℃.由于感温部分不与被测介质直接接触,因此误差 较大
①选用探测器时要注意它的工作温度 ②应注意调整好探测器的偏流、偏压,使 其工作在最佳工作状态
③辐射源调制频率应和探 测器的响应频率相匹配 ④探测器存放时要注意防 潮、防振和防腐蚀 ⑤了解探测器的性能指标、 应用范围、和使用条件
8.4 红外测温
8.4.1 红外测温原理
斯忒藩-玻耳
兹曼定律
M eb 0M e(b
中间导体定律:
涂黑金箔
P
RL mV
N
温差电堆:
mV
实体型:多用于测温 薄膜型:多用于标定各 种光源、测量各种辐射 量特 •时间常数较大,被测 辐射变化频率一般在 10HZ以下
3. 热释电型红外探测器
热释电效应:
(a) 恒温下
(b) 温度变化
(C) 温度变化时 的等效表现
热释 电器
RL
红外辐射与红外探测器
(优选)红外辐射与红外探测 器
8.1.2 红外辐射源

制冷型红外焦平面探测器原理

制冷型红外焦平面探测器原理

制冷型红外焦平面探测器原理制冷型红外焦平面探测器是一种用于红外光谱测量和红外成像的关键元件。

它可以将红外辐射转化为电信号,通过信号处理和放大,最终得到红外图像或光谱信息。

本文将从原理角度来介绍制冷型红外焦平面探测器的工作原理。

制冷型红外焦平面探测器的工作原理基于光电效应和热电效应。

当红外辐射照射到焦平面探测器上时,光电效应使得光子被吸收,激发探测器中的载流子。

然后,载流子在电场的作用下被分离,形成电荷。

这些电荷将被电极收集,产生一个电信号。

然而,由于热噪声的存在,红外探测器本身会产生一定的噪声信号,从而降低探测器的灵敏度。

为了提高探测器的性能,制冷型红外焦平面探测器采用了制冷技术,通常是通过热电制冷或制冷机制冷来降低探测器的工作温度。

降低温度可以减少热噪声,提高探测器的信号噪声比和灵敏度。

制冷型红外焦平面探测器通常由多个像素组成,每个像素都是一个微小的探测单元。

每个像素都包含一个红外探测器和相关的电子学元件。

当红外辐射通过透镜聚焦到焦平面探测器上时,每个像素都会产生一个电信号,这些电信号可以表示红外辐射的强度和分布情况。

为了进一步提高探测器的性能,制冷型红外焦平面探测器通常还包括一些辅助功能。

例如,探测器通常配备有滤波器,用于选择特定波长范围内的红外辐射。

滤波器可以通过光学设计来选择所需的波长范围,并将其他波长的辐射阻挡掉,从而提高探测器的选择性能。

探测器还包括信号处理电路和放大电路。

这些电路可以对探测器产生的微弱电信号进行放大和处理,以提高信号质量和稳定性。

信号处理电路可以对信号进行滤波、放大、调制等操作,以适应不同的应用需求。

制冷型红外焦平面探测器在很多领域都有广泛的应用。

例如,在军事领域,它可以用于夜视仪、导弹导航系统、无人机等设备中,提供夜间或低能见度环境下的图像信息。

在工业领域,它可以用于红外热成像仪,用于检测设备的故障和异常情况。

在医疗领域,它可以用于红外体温计、红外医学成像等应用,用于监测人体温度和诊断疾病。

焦平面探测器典型知识

焦平面探测器典型知识

焦平面探测器典型知识
红外焦平面阵列(IRFPA)技术已经成为当今红外成像技术发展的主要方向。

红外焦平面阵列像元的灵敏度高,能够获取更多的信息以及更高的可变帧速率。

红外焦平面阵列探测器对入射的红外能量进行积分,然后产生视频图像,经过调节后被提供给视频显示器,以供人观察。

焦平面阵列每个像元的输出是一种模拟信号,它是与积分时间内入射在该元件上的红外能量成正比的。

但是由于制造工艺和使用环境的影响,即使对温度均匀的背景,焦平面背景中所有像元产生的输出信号也是不一致的,即红外焦平面阵列器件的非均匀性(Nonuniformity,NU)。

为了满足成像系统的使用要求,需要对红外焦平面阵列探测器进行非均匀性校正。

从生产工艺而言,单纯从提高焦平面阵列质量的角度来降低其非均匀性,不仅困难而且造价昂贵。

因此,通过校正算法减小非均匀性对红外焦平面阵列成像质量的影响,提高成像质量,不仅是必须的,同时具有很高的经济价值和应用价值。

目前,对红外图像质量的改善,一般是根据红外焦平面阵列对于温度响应的不一致性,采用非均匀性校正的方法,提高红外图像的质量。

主要有两类校正方法:基于红外参考辐射源的非均匀性校正算法和基于场景的自适应校正方法。

在实际应用中,普遍采用的是基于红外参考辐射源定标的校正方法。

但是,采用参考辐射源定标的校正方法校正的红外图像,因红外焦平面阵列器件由于长时间的工作,受到时间、环境等因素的影响,红外图像质量逐渐下降,出现类似细胞状和块状的斑纹,影响了红外图像的质量。

所以,需要在基于参考辐射源定标的校正方法的基础上,对于红外图像的质量进行改善。

中远红外焦平面探测器

中远红外焦平面探测器
+u
光电导: GeLN2 (nnpp)
光电流:iuGeL N 2u(nnpp)
3.1.3 内光电效应: 光生伏特效应
原理:入射光子产生电子空穴对,内部电势垒的内建电 场将把电子-空穴对分开,从而在势垒两侧形成电荷堆 积,形成光生伏特效应。
结区
i
p

n
+
-
+
Ei
无光照 光照下
光生伏特
u
V
0
i0 短路光电流
气体繁流倍增

打拿极倍增
通道电子倍增
光电管
充气光电管 光电倍增管 像倍增管
(1)光电导效应
光导管或光敏电阻
内 (2)光生伏特效应
光 电 效
PN结和PIN结(零偏) PN结和PIN结(反偏)
应 雪崩
肖特基势垒
光电池 光电二极管 雪崩光电二极管 肖特基势垒光电二极管
p-n-p结和n-p-n结 异质结
光电三极管
通过铟丘互连的背照式混成HgCdTe焦平面列阵的结构图
The evolution of three generations of HgCdTe IRFPA
HgCdTe Photoconduction(PC)
长波HgCdTe光导型探 测器的特性参数: • 50-100Ω/cm2 • 105 V/W at 1 mA bias for a 50×50μm device. • D* about 80% of background limit. • Photon noise level of a few nV/Hz.
3.2.2 光谱响应度和响应时间
❖ 光谱响应度是光电探测器光电转换特性的量
度,定义为输出信号的光电流或电压与入射的辐 射光功率。

红外焦平面阵列

红外焦平面阵列

红外焦平面阵列红外测量技术2009-12-08 21:07:23 阅读110 评论0 字号:大中小订阅1、红外焦平面阵列原理焦平面探测器的焦平面上排列着感光元件阵列,从无限远处发射的红外线经过光学系统成像在系统焦平面的这些感光元件上,探测器将接受到光信号转换为电信号并进行积分放大、采样保持,通过输出缓冲和多路传输系统,最终送达监视系统形成图像。

2、红外焦平面阵列分类(1)根据制冷方式划分根据制冷方式,红外焦平面阵列可分为制冷型和非制冷型。

制冷型红外焦平面目前主要采用杜瓦瓶/快速起动节流致冷器集成体和杜瓦瓶/斯特林循环致冷器集成体[5]。

由于背景温度与探测温度之间的对比度将决定探测器的理想分辨率,所以为了提高探测仪的精度就必须大幅度的降低背景温度。

当前制冷型的探测器其探测率达到~1011cmHz1/2W-1,而非制冷型的探测器为~109cmHz1/2W-1,相差为两个数量级。

不仅如此,它们的其他性能也有很大的差别,前者的响应速度是微秒级而后者是毫秒级。

(2)依照光辐射与物质相互作用原理划分依此条件,红外探测器可分为光子探测器与热探测器两大类。

光子探测器是基于光子与物质相互作用所引起的光电效应为原理的一类探测器,包括光电子发射探测器和半导体光电探测器,其特点是探测灵敏度高、响应速度快、对波长的探测选择性敏感,但光子探测器一般工作在较低的环境温度下,需要致冷器件。

热探测器是基于光辐射作用的热效应原理的一类探测器,包括利用温差电效应制成的测辐射热电偶或热电堆,利用物体体电阻对温度的敏感性制成的测辐射热敏电阻探测器和以热电晶体的热释电效应为根据的热释电探测器。

这类探测器的共同特点是:无选择性探测(对所有波长光辐射有大致相同的探测灵敏度),但它们多数工作在室温条件下[6]。

(3)按照结构形式划分红外焦平面阵列器件由红外探测器阵列部分和读出电路部分组成。

因此,按照结构形式分类,红外焦平面阵列可分为单片式和混成式两种[7]。

红外探测器使用说明

红外探测器使用说明

红外探测器使用说明一、红外探测器的基本原理1.热敏探测器基本原理:热敏探测器是通过物体发出的红外线辐射使其内部热敏材料发生温度变化,从而改变物质电阻和电容等性能,并通过电路测量这些性能的变化来感知红外线信号。

2.光电二极管基本原理:光电二极管是通过物体反射的红外线信号对光电二极管光敏面上形成光照,从而产生电流或电压信号,通过测量电流或电压的大小来感应红外线信号。

二、红外探测器的安装与调试1.安装前准备:在安装前,首先需要确保所安装的位置不会有任何遮挡,以避免干扰和误报。

同时,还需根据红外探测器的检测范围和感应角度来确定安装位置。

2.接线调试:根据红外探测器的信号输出接口,将其与接收器或控制器等设备进行连接。

接线时需先断开电源,确保接线正确无误,然后再通电进行调试。

3.调试方法:接通电源后,根据红外探测器的使用说明书,设置好探测器的参数,如灵敏度、感应角度和监测范围等。

然后,将红外探测器放置于所需监测的区域,并观察是否正常感应并输出信号。

三、红外探测器的使用注意事项1.避免遮挡:在使用红外探测器时,需确保其周围没有物体遮挡,以免影响其正常感应和工作。

2.避免大范围温度变化:热敏探测器对周围的温度变化比较敏感,大范围的温度变化会导致误报。

因此,在使用过程中需避免大范围温度变化的环境,或者根据实际需求调整热敏探测器的灵敏度。

3.避免光污染:光电二极管对光线比较敏感,特别是背景光和强光的干扰会对其正常工作产生影响。

为了避免光污染,需避免使用红外探测器的区域有较强的光源和光线直射。
